视频标准信号

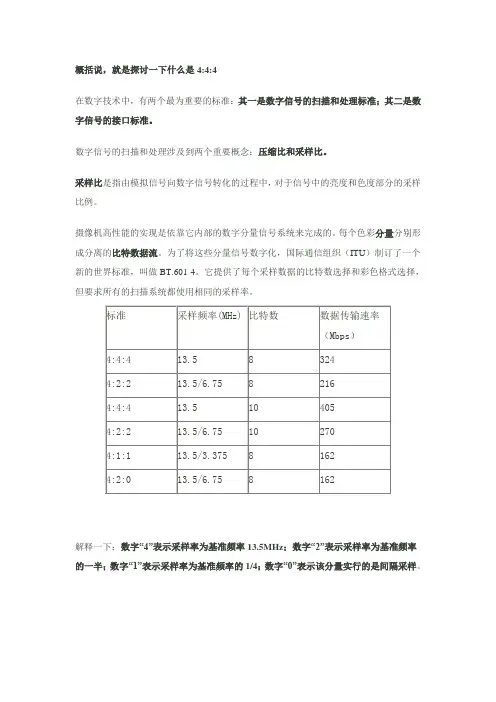

概括说，就是探讨一下什么是4:4:4在数字技术中，有两个最为重要的标准：其一是数字信号的扫描和处理标准；其二是数字信号的接口标准。

数字信号的扫描和处理涉及到两个重要概念：压缩比和采样比。

采样比是指由模拟信号向数字信号转化的过程中，对于信号中的亮度和色度部分的采样比例。

摄像机高性能的实现是依靠它内部的数字分量信号系统来完成的。

每个色彩分量分别形成分离的比特数据流。

为了将这些分量信号数字化，国际通信组织（ITU）制订了一个新的世界标准，叫做BT.601-4。

它提供了每个采样数据的比特数选择和彩色格式选择，但要求所有的扫描系统都使用相同的采样率。

解释一下：数字“4”表示采样率为基准频率13.5MHz；数字“2”表示采样率为基准频率的一半；数字“1”表示采样率为基准频率的1/4；数字“0”表示该分量实行的是间隔采样。

较低的采样率比用于减少色彩分量的带宽，所以，4:4:4意味着所有的分量均采用相同的采样频率13.5MHz，即没有压缩的、最高质量的亮度和色度。

上述都是针对数字分量信号的，即YCrCb或者YUV信号。

图解一下：扫描线1像素1 像素2 像素3 像素4………像素n扫描线2扫描线n 4:2:2格式采样原理在上图格式中，每条扫描线的每个像素均采亮度信号（Y），而色度信号（Cr和Cb）则是每隔一个像素采一次。

话说到这里，我们得认识一下一个概念：分量视频信号和复合视频信号。

（这是DVD的，借用啦）摄像机备有三个分别用来处理三原色信号的信号通道。

将三原色信号从摄像机中输出的最简单方式是分别用三根电缆线将它们输入显示器的RGB输入口。

这被称为分量信号系统。

三根电缆直接传输R、G、B信号的摄像机比较少见，据说汤姆逊公司生产的一款名为Viper FilmStream 的摄像机是这样传输信号的。

大多数摄像机的分量信号通常采用亮度信号（Y）和色度信号（Cr和Cb）的分离实现分量传输的。

比如YCrCb或者YUV格式。

用这种方法计算红绿蓝信号实现分量传输的主要用户是索尼Betacam摄录系统。

各种视频信格式及端子介绍视频信格式和端子是用于传输视频信号的技术和接口。

视频信号是用于显示图像和动画的电信号。

以下是一些常见的视频信格式和端子的介绍。

1. VGA（Video Graphics Array）：VGA是一种模拟视频信号格式，最初用于连接计算机显示器和图形卡。

它使用15个针脚的D-Sub连接器。

VGA信号分辨率通常为640x480，但它可以支持更高的分辨率。

VGA信号容易受到干扰，适用于较短距离的信号传输。

2. DVI（Digital Visual Interface）：DVI是一种数字和模拟视频信号格式，用于连接计算机和显示器。

它有多个变种，包括DVI-I（集成数字和模拟信号）、DVI-D（仅数字信号）和DVI-A（仅模拟信号）。

DVI使用数字信号传输，因此更不容易受到干扰和损失。

它是近年来计算机和显示器之间最常见的连接接口之一HDMI是一种数字视频和音频接口标准，用于连接高清电视、电脑显示器和其他多媒体设备。

它可以传输高清视频和多声道音频信号。

HDMI通过单个电缆传输视频和音频信号，很受欢迎。

HDMI也有多个版本，包括HDMI1.4、HDMI2.0和HDMI2.1，每个版本都提供不同的功能和带宽。

4. DisplayPort：DisplayPort也是一种数字视频和音频接口，类似于HDMI。

它是由VESA（视频电子标准协会）开发的标准，并在电脑显示器和显卡之间使用。

DisplayPort和HDMI类似，但支持更高的分辨率和带宽。

DisplayPort还可以适配其他类型的接口，如VGA、DVI和HDMI。

5. Thunderbolt：Thunderbolt是由Intel和Apple共同开发的接口技术，用于连接电脑和外部设备，包括显示器、硬盘驱动器和音频接口。

Thunderbolt接口使用的是DisplayPort技术，因此可以传输视频和音频信号。

同时，Thunderbolt还具有高速数据传输的能力，可以通过同一个接口传输多种类型的信号。

中国电视制式标准中国电视制式标准是指在电视信号的传输、接收和处理过程中所采用的一系列规范和标准。

以下是关于中国电视制式标准的详细介绍：1. 视频信号标准：中国电视采用PAL制式，这是一种使用较广泛的一种彩色电视制式。

PAL制式的视频信号标准如下：* 图像水平清晰度：不小于300线。

* 图像垂直清晰度：不小于250线。

* 宽高比：4:3。

* 场频：50Hz或60Hz。

* 行频：15.625kHz或15.750kHz。

2. 音频信号标准：中国电视采用伴音调频（FM）或伴音调幅（AM）方式，音频信号标准如下：* 频率范围：FM方式的频率范围为87-108MHz，AM方式的频率范围为535-1605kHz。

* 调制方式：FM方式采用调频调制，AM方式采用调幅调制。

* 音频采样率：44.1kHz或48kHz。

* 比特率：16bit或24bit。

3. 彩色电视制式：中国电视采用PAL制式，其基本原理是采用彩色副载波对亮度信号和色度信号同时进行调制，以实现彩色显示。

PAL制式的彩色副载波频率为 4.43MHz，偏置为6.5MHz。

4. 图像和伴音信号调制方式：中国电视采用调幅调制方式对图像信号进行调制，同时采用调频调制方式对伴音信号进行调制。

调幅调制具有较好的抗干扰性能，但会引入一些图像失真。

调频调制具有较好的音频质量，但抗干扰性能稍差。

5. 图像分辨率和扫描行数：中国电视的图像分辨率为720×576像素，扫描行数为625行。

这些参数与PAL 制式标准一致。

6. 色彩空间：中国电视采用RGB色彩空间，这是一种常用的色彩空间之一。

RGB色彩空间通过红、绿、蓝三种基本颜色的组合来生成各种颜色，具有较高的颜色表现能力。

7. 视频压缩格式：中国电视采用MPEG-2视频压缩格式，这是一种广泛使用的视频压缩格式之一。

MPEG-2具有较好的压缩性能和图像质量，适用于各种电视节目的制作和传输。

8. 音频压缩格式：中国电视采用MPEG-1音频压缩格式，这是一种常用的音频压缩格式之一。

1．视频信号幅度：标准的视频信号幅度是1Vp-p，由两个测试指标组成：1) 白条幅度（视频电平）：700mV2) 同步脉冲幅度：300mV图1 视频信号幅度对视频的影响：l 同步幅度：超出指标值会引起图像扭曲，甚至图像显示无法观看l 白条幅度：超出指标值会造成图像过亮或过暗2．亮度非线性从消隐电平（黑电平）到白电平之间变化的线性度。

5级幅度的阶梯信号（每级140mV）通过被测通道后，计算相应各阶梯幅度值之间的最大差值.图2 亮度非线性计算亮度非线性对视频的影响：l 图象失去灰度，层次减少。

l 分辨率降低，产生色饱和度失真（由于色度信号是叠加在亮度信号上）。

3．K系数把各种波形失真按人眼视觉特性给予不同评价的基础上来度量图象损伤，这里的失真是短时间波形失真。

一般用“2T正弦平方波失真”( K-2T)作为测试指标。

图3 2T脉冲图4 K-2T计算K系数对视频的影响：导致图像出现多轮廓、造成重影，使清晰度下降。

4．微分增益（DG）：由图像亮度信号幅度变化引起的色度信号幅度失真。

5级带色度调制的阶梯信号通过被测通道后，计算各阶梯上的色度幅度值之间的最大差值。

图5 DG测试信号调制的五阶梯图6 微分增益（DG）计算微分增益（DG）对视频的影响l 不同亮度背景下的色饱和度失真，影响彩色效果。

比如：穿鲜红衣服从暗处走向亮处，鲜红衣服会变浓或变淡。

5．微分相位（DP）：由图像亮度信号幅度变化引起的色度信号相位失真。

5级带色度调制的阶梯信号通过被测通道后，计算各阶梯上的色度副载波的相位角和消隐电平上副载波信号的相位角之差，超前为正。

DP的测试信号与DG相同。

微分相位（DP）对视频的影响在不同亮度背景下，色调产生失真，影响彩色效果。

例如：鲜红衣服从暗处走到明处，鲜红衣服就偏黄或偏紫。

6．色度/亮度增益差把一个具有规定的亮度和色度分量幅度的测试信号通过被测通道，输出端信号中亮度分量和色度分量幅度比的改变称色度/亮度增益差。

电视视频信号波形、标准及说明.分类：视频开发其他基础知识2011-01-22 11:57 1156人阅读评论(2) 收藏举报——本文主要以ET521-F1产生信号和用ET 521A测量波形一．彩色全电视信号(复合视频信号CVBS)简述1．视频信号视频信号包括图像信号（正程）和消隐信号（逆程）。

我国的彩色电视视频信号采用PAL制式。

视频信号是以扫描方式传送的，信号扫描每秒25帧（完整的一幅图像），每帧625行，分为奇数行和偶数行两场的隔行扫描——即每秒50场，每场312.5行。

图像信号在扫描的正程，扫描方向是由左至右、由上至下。

奇数行的场的首行在屏幕的左上端起始，末行在屏幕下方中间结束；偶数行的场的首行在屏幕上方中间开始，末行在屏幕的右下端结束；两场的扫描行穿插组成完整的一帧图像。

就是说相邻两场信号的起始、结束的相位是不一样的。

场扫描频率为50Hz，周期为1/50 s=20ms；行扫描频率为25×625（50×312.5）=15625Hz，周期为1/15625 s=64μs。

视频信号的标称视频带宽度为6MHz（亮度细节的最高频率为6MHz）。

扫描的返回——逆程与正程的扫描方向相反，形成行消隐和场消隐信号。

2．图像信号图像信号包括亮度信号Y和色度信号C。

色度信号C解码为V和U信号。

单独以Y信号得到的是黑白图像；Y和U、V信号经矩阵变换还原为红（R）、绿（G）、蓝（B）三基色信号，再混色显示为彩色图像。

色差信号（R-Y、B-Y）即基色与亮度信号差值的信号。

V信号即经过压缩的红色差信号，V=0.877(R-Y)；U信号即经过压缩的蓝色差信号，U=0.493(B-Y)。

有时也用R-Y、B-Y来分别表示V、U信号。

由于有Y=0.3R+ 0.59G+0.11B(0.299R+ 0.587G+0.114B)的关系,传送Y、R-Y、B-Y信号时，G信号就含在Y信号中间了。

亮度信号在电视的高频信号中是调幅的，视频信号中不同的平均直流电平表示不同的亮度级别。

各种视频信号格式及端子介绍一、各种视频信号复合视频信号（V ideo）复合视频信号是我们日常生活中最为常见的视频信号，它在一个传输信号中包含了亮度、色度和同步信号。

由于彩色编码的不同，复合视频又有PAL、NTSV、SECAM制式之分。

复合视频信号本身的带宽只有5MHz （NTSC制式带宽仅4.5MHz），中间又加了彩色副载波信号（NTSC制为3.58MHz，PAL和SECAM制为4.43MHz），正好落在亮度信号带宽之内，占去了一部分亮度信号，又造成亮度和色度的相互干扰，使得复合视频成为最差的视频信号。

复合视频信号一般用RCA插头连接，就是通常说的莲花插头，见图1。

欧洲也用SCART接口，老式的视频设备也有用BNC插头连接。

S视频信号（S-Video）S视频信号俗称S端子信号，它同时传送两路信号：亮度信号Y和色度信号C。

由于将亮度和色度分离，所以图象质量优于复合视频信号，色度对亮度的串扰现象也消失。

由于S视频信号亮度带宽没有改变，色度信号仍须解调，所以其图象质量的提高是有限的，但肯定解决了亮色串扰，消除图象的爬行现象。

S端子用四芯插头，见图2。

欧洲也用SCART插头，老式的视频设备也有用两个BNC插头连接，计算机显卡也有用七芯插头，其外形与S端子一样，只是又包含了复合视频信号。

隔行色差信号（Y、Cr、Cb）色差信号也叫分量信号（Component V ideo），同时传送三路信号：Y是亮度信号，只包含黑白图象信息；Cr是R-Y信号，即红色信号与亮度信号的差；Cb是B-Y信号，即蓝色信号与亮度信号的差。

色差信号实际也是亮色分离信号，与S端子不同的是色度信号不用解调，之所以用R-Y和B-Y是要避免传输G绿信号，因为G信号占据色度信号的59%，不利于数据压缩，用R-Y和B-Y通过矩阵运算同样可以得到G信号。

由于VCD和DVD用的MPEG1和MPEG2数字压缩信号就是用色差信号编码的，所以色差信号图象质量大大提高，完全优于S视频信号。

级阶梯亮度视频信号反映黑白图像的八级亮度层次，见图1。

色度信号是以4.43(4.43361875)MHz的彩色副载波调制的。

V、U信号以90°的相位差正交平衡调制在副载波上，V、U的调制信号FV、FU混合成色度信号C，其中的FV是逐行倒相的。

彩色信号是既调幅又调相的。

调幅中，信号的平均直流电平反映亮度，交流幅度反映色饱和度（色饱和度为0时，副载波幅度为0；色饱和度增大，副载波幅度增大）。

调相中，副载波的相位反映彩色的色调（不同的颜色）。

色度信号的波形见图2。

我们用普通示波器可以观测视频信号的频率、幅度、波形，但是相位却不易观测到。

为了方便观测彩色信号的波形，我们通常采用八彩条的视频信号，波形见图3。

八彩条信号的八阶梯直流电平代表白到黑的八级亮度。

白、黄、青、绿、紫、红、蓝、黑共八条彩条是由于红、绿、蓝三基色在八彩条的特定位置出现：绿色在1、2、3、4，红色在1、2、5、6，蓝色在1、3、5、7。

由于相邻的重合，形成特有的波形：绿每行一脉冲，红每行二脉冲，蓝每行四脉冲。

绿、红、蓝信号（彩色解码输出）波形见图4、图5、图6。

彩色信号C经梳状滤波器分离的FV、FU再经同步检波得出的色差信号R-Y、B-Y，也有特定的波形，见图7、图8。

检测彩电时，输入八彩条信号，看屏幕上的颜色是否和标准相对应；还可以用示波器观看R-Y、B-Y及G、R、B信号的特定波形，就可以判别电视机的视频、彩色解码电路是否正常（不必看色副载波的相位）。

彩色视频信号的解码过程见图9。

近期的电视机采用了大规模集成电路，图9中的一些电路都集成到集成电路内部。

多制式、多种输入、画中画、倍频数字处理等电路，令信号流程复杂化，但是一般都可以找出Y、C、V（R-Y）、U（B-Y）、R、G、B等基本信号及波形。

为了方便观察信号的波形，各种电视维修图纸上标注的信号波形大多以八彩条信号输入时在各部位所测的波形。

3．消隐信号视频信号除了传送图像信号，还传送消隐信号。

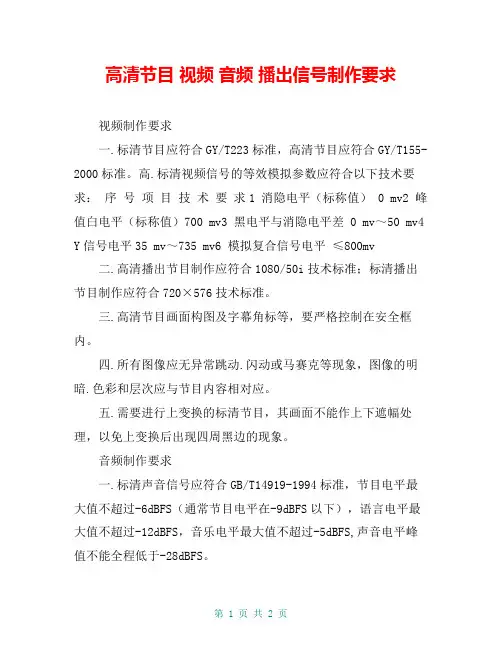

高清节目视频音频播出信号制作要求视频制作要求一.标清节目应符合GY/T223标准，高清节目应符合GY/T155-2000标准。

高.标清视频信号的等效模拟参数应符合以下技术要求：序号项目技术要求1 消隐电平（标称值） 0 mv2 峰值白电平（标称值）700 mv3 黑电平与消隐电平差 0 mv～50 mv4 Y信号电平35 mv～735 mv6 模拟复合信号电平≤800mv二.高清播出节目制作应符合1080/50i技术标准；标清播出节目制作应符合720×576技术标准。

三.高清节目画面构图及字幕角标等，要严格控制在安全框内。

四.所有图像应无异常跳动.闪动或马赛克等现象，图像的明暗.色彩和层次应与节目内容相对应。

五.需要进行上变换的标清节目，其画面不能作上下遮幅处理，以免上变换后出现四周黑边的现象。

音频制作要求一.标清声音信号应符合GB/T14919-1994标准，节目电平最大值不超过-6dBFS（通常节目电平在-9dBFS以下），语言电平最大值不超过-12dBFS，音乐电平最大值不超过-5dBFS,声音电平峰值不能全程低于-28dBFS。

标清节目声音制作按照以下声道分配：声音通道单声道立体声声道1 混合声左声道声道2 混合声右声道声道3 无声（多语种混合声或其他用途）无声（国际声左声道）声道4 无声（国际声右声道）二.音量标准执行：声音平均电平在-28 dBFS至-20 dBFS之间。

立体声和两个单声道峰值电平≤-10 dBFS；环绕立体声和纯声音元素声道峰值电平≤-3dBFS。

高清节目声音制作按照以下声道分配：声道1 声道2 声道3 声道4 声道5 声道6 声道7 声道8 立体声左立体声右中置声道低频声道左环绕声右环绕声无无三.高.标清节目声音校准信号为1KHZ的正弦波，校准电平为-20 dBFS,对应的模拟信号电平为+4dBu。

四.高.标清节目声音效果应无异常起伏.无明显失真.无明显背景噪声和断点等异常现象；声音响度应与节目内容相对应；声音与画面应无明显不同步现象；节目片尾的声音应由强渐弱，直至无声到最后的落幅台标。

cvbs ntsc 标准1. 信号标准CVBS (Composite Video Broadcast Signal) 是NTSC (National Television System Committee) 标准的一种信号格式。

它是最早的视频信号标准之一，广泛应用于电视、录像机、影碟机等消费类电子产品中。

2. 视频信号CVBS 是一种复合视频信号，它包含了图像和声音的同步信息，以及一些用于控制接收设备的信号。

图像信号包含了亮度信息和色度信息，声音信号则包括左、右两个声道。

3. 频率与带宽在NTSC 标准中，一帧图像由525行组成，每秒传输60帧图像。

因此，其垂直扫描频率为30 Hz，水平扫描频率为15 kHz。

CVBS 的带宽通常为6 MHz，这也是NTSC 标准的一个重要特征。

4. 色彩与分辨率在NTSC 标准中，色彩采用YUV（色差）表示法，其中Y表示亮度分量，U和V表示色度分量。

标准亮度信号的电平范围为100 IRE，其中黑色电平为0 IRE，白色电平为100 IRE。

NTSC 标准的分辨率为480i（标清），这也是目前大多数电视和显示器所采用的分辨率。

5. 扫描方式NTSC 标准采用逐行扫描方式，每帧图像由525行组成，其中奇数行和偶数行分别称为奇数场和偶数场。

这种扫描方式使得图像具有较好的稳定性，但也存在一定的闪烁现象。

6. 传输方式CVBS 信号通常通过模拟电视信号传输，包括无线传输和有线传输。

在传输过程中，可能会受到各种干扰和噪声的影响，因此需要采取一些措施来保证信号的稳定性和可靠性。

7. 应用领域CVBS NTSC 标准广泛应用于电视、录像机、影碟机等消费类电子产品中。

此外，它也用于一些工业应用领域，如视频监控、工业自动化等。

8. 与其他标准的区别与其他视频信号标准相比，CVBS NTSC 标准具有一些独特的特征。

例如，它采用逐行扫描方式而不是隔行扫描方式；它的分辨率较低，但图像稳定性较好；它的带宽较窄，但能够满足基本的视频传输需求。

cvbs标准
CVBS标准，全称为Composite Video Baseband Signal（复合视频低频信号），是一种模拟视频信号传输标准。

CVBS信号由三个基本信号组成，分别是亮度（Luminance, Y）、色度（Chrominance, C）和同步信号（Sync），其中亮度信号和同步信号合称为黑白信号，色度信号则负责传输颜色信息。

CVBS标准适用于模拟视频信号传输，常用于传输分辨率为标清的视频信号。

由于是模拟信号传输，受到干扰和信噪比的影响较大，多用于低要求的应用领域，如家庭影音设备等。

CVBS信号传输的过程中，需要分别提取出黑白信号和色度信号，进行处理后再重新组合，形成最终的视频信号。

黑白信号中，亮度信号是通过亮度信息采样获得的，采用逐行扫描的方式，从上到下地扫描每一行像素，每行像素的亮度信息分别放在一个电平上，这些电平形成了亮度信号。

而同步信号则是通过水平线扫描信号脉冲和垂直线扫描脉冲组成的，负责将每行像素的亮度信号同步放置。

色度信号采用差分方式传输，基于色彩感知的原理，将色度分量分为两部分，U、V分别表示色度之间的差值，通过采样和编码后，将差值信号传输到接收端，解码后可得到原始的色度信号。

CVBS标准在接口上通常采用RCA接头进行传输，但随着数字信号的激增，CVBS标准逐渐被HDMI等数字接口所取代。

但在某些场合，仍需要使用CVBS标准，如一些旧式的电视、录像机、监视系统等。

总之，CVBS标准虽然已经逐渐退出历史舞台，但其作为模拟
视频信号传输的标准，一度在家庭影音设备和监控等领域占有重要地位，对于了解视频信号传输有很大的参考价值。

常见视频信号传输特性1. 分量视频(Component Signal)摄像机的光学系统将景像的光束分解为三种基本的彩色：红色、绿色和蓝色。

感光器材再把三种单色图像转换成分离的电信号。

为了识别图像的左边沿和顶部，电信号中附加有同步信息。

显示终端与摄像机的同步信息可以附加在绿色通道上，有时也附加在所有的三个通道，甚至另作为一个或两个独立的通道进行传输，下面是几种常见的同步信号附加模式和表示方法：- RGsB：同步信号附加在绿色通道，三根75Ω同轴电缆传输。

- RsGsBs：同步信号附加在红、绿、蓝三个通道，三根75Ω同轴电缆传输。

- RGBS：同步信号作为一个独立通道，四根75Ω同轴电缆传输。

- RGBHV：同步信号作为行、场二个独立通道，五根75Ω同轴电缆传输。

RGB分量视频可以产生从摄像机到显示终端的高质量图像，但传输这样的信号至少需要三个独立通道分别处理，使信号具有相同的增益、直流偏置、时间延迟和频率响应，分量视频的传输特性如下：- 传输介质：3-5根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：3-5×BNC接头- 接线标准：红色=红基色(R)信号线，绿色=绿基色(G)信号线，蓝色=蓝基色(B)信号线，黑色=行同步(H)信号线，黄色=场同步(V)信号线，公共地＝屏蔽网线(见附图VP-03)2. 复合视频(Composite-Video)由于分量视频信号各个通道间的增益不等或直流偏置的误差，会使终端显示的彩色产生细微的变化。

同时，可能由于多条传输电缆的长度误差或者采用了不同的传输路径，这将会使彩色信号产生定时偏离，导致图像边缘模糊不清，严重时甚至出现多个分离的图像。

插入NTSC或PAL编解码器使视频信号易于处理而且是沿单线传输，这就是复合视频。

复合视频格式是折中解决长距离传输的方式，色度和亮度共享4.2MHz(NTSC)或5.0-5.5MHz(PAL)的频率带宽，互相之间有比较大的串扰，所以还是要考虑频率响应和定时问题，应当避免使用多级编解码器，复合视频的传输特性如下：- 传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75?- 常用接头：BNC接头、莲花(RCA)接头- 接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(见附图VP-01) 3. 色差信号(Y,R-Y,B-Y)对视频信号进行处理而传输图像时，RGB分量视频的方式并不是带宽利用率最高的方法，原因是三个分量信号均需要相同的带宽。

视频信号定义视频信号是指电视信号、静止图象信号和可视电视图象信号。

对于视频信号可支持三种制式：NTSC、PAL、SECAM。

视频信号分类VGA输入接口：VGA 接口采用非对称分布的15 pin（针）连接方式，其工作原理：是将显存内以数字格式存储的图像(帧)信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。

从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。

DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。

DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。

标准视频输入（RCA）接口：也称AV接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

各种视频信号格式及端子介绍RF/AV/SVIDEO/YUV/VGA/RGB/RGBS/DVI/HDMI/视频信号是我们接触最多的显示信号，但您并不一定对各种视频信号有所了解。

因为国内用到的视频信号格式和端子非常有限，一般就是复合视频和S端子，稍高级一些的就是色差及VGA。

对于那些经常接触国外电器和二手设备的朋友，就会遇到各种希奇古怪的信号端子，我们也经常接到读者这方面的提问。

请读者注意：我们这里所说的视频信号并不是严格意义上的带宽只有5MHz的视频信号，而是泛指能作为输入输出的显示信号。

本文试图把常用视频信号做一简单叙述，有不全和不对的地方请读者朋友指出。

一、各种视频信号复合视频信号（Video）复合视频信号是我们日常生活中最为常见的视频信号，它在一个传输信号中包含了亮度、色度和同步信号。

由于彩色编码的不同，复合视频又有PAL、NTSV、SECAM制式之分。

复合视频信号本身的带宽只有5MHz（NTSC制式带宽仅4.5MHz），中间又加了彩色副载波信号（NTSC制为3.58MHz，PAL和SECAM制为4.43MHz），正好落在亮度信号带宽之内，占去了一部分亮度信号，又造成亮度和色度的相互干扰，使得复合视频成为最差的视频信号。

复合视频信号一般用RCA插头连接，就是通常说的莲花插头，见图1。

欧洲也用SCART接口，老式的视频设备也有用BNC插头连接。

S视频信号（S-Video）S视频信号俗称S端子信号，它同时传送两路信号：亮度信号Y和色度信号C。

由于将亮度和色度分离，所以图象质量优于复合视频信号，色度对亮度的串扰现象也消失。

由于S视频信号亮度带宽没有改变，色度信号仍须解调，所以其图象质量的提高是有限的，但肯定解决了亮色串扰，消除图象的爬行现象。

S端子用四芯插头，见图2。

欧洲也用SCART插头，老式的视频设备也有用两个BNC插头连接，计算机显卡也有用七芯插头，其外形与S端子一样，只是又包含了复合视频信号。

视频信号的传输距离和标准发表于[2006-2-22]本篇章主要通过技术语言的方式来讲解什么是视频信号，视频信号在传输过程中的传输特性，主要解释的是视频信号的传输距离到底为多远？如果超出这个距离会有什么影响？（按照国家标准计算：75-5电缆为150米，75-7电缆为236米）一、什么是PAL制视频标准视频传输 0-6M频率响应限定要求。

在0.5-5M带宽内，系统频率特性上下波动限定在±0.75db（±8%），6M限定在+0.75∽-3db，这是主要特性，还有其他一些失真度指标要求。

一般420-480TVL的中高清晰度摄像机的视频信号，其4-6M的频率成份不可忽视。

视频信号的各种频率成分的组成随不同拍摄的镜头（取景）而变化：细节变化小的镜头（如一面光墙），高频分量弱；细节变化多的镜头（如花丛、头发），高频分量十分丰富。

二、视频信号的评价指标图像质量的主观评价的局限性A) 工程中大多用主观评价，规范中也提出了图像质量的"五级损伤"评价方法。

这个方法，在卫星电视、微波模拟电视传输、有线电视、开路广播电视等传输工程中，用得较多，也比较现实。

这是因为在这些传输系统中，系统积累噪声与外界干扰较大，信噪比是比较主要的矛盾。

从图像画面上，就很容易看到噪声和干扰。

根据对图像影响的程度分成五级评分标准，一般要达到四级以上：即：虽有些噪声和干扰，但对画面影响很小。

B) 图像五级损伤的主观评价一般在有线电视和开路电视工程中，在用户端用的较多，主要是因为数量大、设备检测困难等原因。

但在卫星及微波接收设备和工程、有线传输设备和工程中，主观评价只是方法和原则之一，更重要的是一些失真度指标的测量。

如多波群，微分增益，微分相位，色亮增益差、色亮相位差、信噪比等等几十个参数。

C) 根据画面情况的主观评价方法有局限性，这是因为：①评价的画面千变万化，很难掌握标准。

②更重要的是，一个具体画面的视频信号，很难包括PAL制视频标准的各种技术特性。

cvbs标准CVBS（Composite Video Baseband Signal）是一种用于模拟视频传输和接收的标准，常见于电视、监视器、录像机等视频设备中。

CVBS标准定义了视频信号的编码方式、帧率、分辨率等参数，使得不同品牌和型号的视频设备能够相互兼容和传输。

CVBS信号是一种基带信号，它将亮度（Luminance）和色度（Chrominance）分开传输。

亮度信号携带了视频图像的明暗信息，而色度信号携带了视频图像的颜色信息。

在CVBS标准中，亮度信号和色度信号通过复合（Composite）的方式合并在一起传输。

CVBS信号的编码方式使用PAL（Phase Alternate Line）、NTSC（National Television System Committee）或SECAM （Sequential Couleur Avec Memoire）等制式。

这些制式主要区别于它们的帧率和颜色编码方式。

PAL制式使用50Hz的帧率和PAL编码方式，NTSC制式使用60Hz的帧率和NTSC编码方式，而SECAM制式使用50Hz的帧率和SECAM编码方式。

由于不同地区和国家对视频制式的要求不同，因此在使用CVBS标准传输视频时，需要根据实际需求选择对应的制式。

CVBS信号的分辨率通常有标清（Standard Definition，SD）和高清（High Definition，HD）两种。

标清的CVBS信号分辨率为720×576（PAL制式）或720×480（NTSC制式），而高清的CVBS信号分辨率为1920×1080（PAL或NTSC制式）。

需要注意的是，由于CVBS是模拟信号，其分辨率不如数字信号那样精确。

CVBS标准的应用非常广泛，几乎所有的电视、监视器、录像机等视频设备都支持CVBS接口。

通过CVBS接口，可以将视频信号传输到其他设备进行显示、录制或处理。

视频信号的标称值为1Vp-p，标准值为0.7Vp-p，最低照度时的视频信号值为1/3到1/2的标准植。

1、流明
流明的定义：是指蜡烛一烛光在1 米以外的所显现出的亮度。

2、光通量
单位时间里通过某一面积的光能，称为通过这一面积的辐射能通量。

3、光照度
被光均匀照射的物体，距离该光源1米处，在1m²面积上得到的光通量是1lm时，它的照度是1lux。

一个普通40瓦的白炽灯泡，其发光效率大约是每瓦10流明，因此可以发出400流明的光.。

1公尺＝3市尺（3尺）= 1 米
通量（lm）发光强度（cd））照度单位（lux)勒克斯之间的关系
照度是反映光照强度的一种单位，其物理意义是照射到单位面积上的光通量，照度的单位是每平方米的流明（Lm）数，也叫做勒克斯（Lux），即：1Lux=1Lm/m2
发光强度的单位为坎德拉，符号为cd
表示光源在某球面度立体角(该物体表面对点光源形成的角）内发射出1lm的光通量。

1cd=1lm/1sr （sr-----立体角的球面度单位）
一只100W的白炽灯，其发出的总光通量约为1200Lm，若假定该光通
量均匀地分布在一半球面上，则距该光源1m和5m处的光照度值可分别按下列步骤求得：半径为1m的半球面积为2π×12=6.28 m2，距光源1m处的光照度值为： 1200Lm/6.28 m2=191Lux。

同理，半径为5m的半球面积为:2π×52=157 m2，距光源5m处的光照度值为： 1200Lm/157 m2=7.64Lux。

常见的视频制式及其区别（一）在视频设备中，我们经常可以遇到信号制式，现在常见的视频信号制式有PAL、NTSC和SECAM，其中PAL和NTSC是应用最广的，PAL是逐行倒像正交平衡调幅制，NTSC是正交平衡调幅制。

下面我们就详细介绍下这三个视频信号制式...在视频设备中，我们经常可以遇到信号制式，现在常见的视频信号制式有PAL、NTSC和SECAM，其中PAL和NTSC是应用最广的，PAL是逐行倒像正交平衡调幅制，NTSC是正交平衡调幅制。

下面我们就详细介绍下这三个视频信号制式的概念。

NTSC电视标准，是以每秒29.97帧(简化为30帧)，电视扫描线为525线，偶场在前，奇场在后，标准的数字化NTSC电视标准分辨率为720*486, 24比特的色彩位深，画面的宽高比为4：3。

NTSC电视标准用于美、日等国家和地区。

PAL电视标准，每秒25帧，电视扫描线为625线，奇场在前，偶场在后，标准的数字化PAL电视标准分辨率为720*576, 24比特的色彩位深，画面的宽高比为4：3, PAL电视标准用于中国、欧洲等国家和地区。

PAL制式全名为 Phase Alternating Line ，中文意思是逐行倒相，是电视广播中色彩编码的一种方法。

它是西德在1962年指定的彩色电视广播标准，它采用逐行倒相正交平衡调幅的技术方法，克服了NTSC制相位敏感造成色彩失真的缺点。

西德、英国等一些西欧国家，新加坡、中国大陆及香港，澳大利亚、新西兰等国家采用这种制式。

PAL由德国人Walter Bruch在1967年提出，当时他是为德律风根(Telefunken)工作。

“PAL”有时亦被用来指625 线，每秒25格，隔行扫瞄, PAL色彩编码的电视制式。

PAL制式中根据不同的参数细节，又可以进一步划分为G、I、D等制式，其中PAL-D制是我国大陆采用的制式。

NTSC是National Television Systems Committee的缩写，意思是“国家电视系统委员会制式”。
