钢结构制图基本规定剖析

钢结构绘图规则1.适用范围1.1 本规则适用于纯钢结构或建筑钢结构但以钢结构图纸形式出图时。

1.2 在客户没有特殊规定或要求时。

1.3 客户有规定，但与本规则一致或用本规则绘制的图纸最终很容易转化时。

2.基本要求2.1 图纸必须正确、简洁、合理。

Auto CAD 设置要保证其通用性及可修改性。

同一工程其图面风格保持一致。

下面的有些设置值规定了范围，但在一个工程项目必须是定值。

3.Auto CAD设置基本要求3.1 根据对象类型分层绘制。

3.2 所有对象之颜色、线型、线宽必须随层。

3.3 采用线型比例对应图纸主比例的线型。

3.4 图形电子文件要确保所有单位AutoCAD都能打开，图中不含外单位不能使用的信息，如自编的型文件、非Auto CAD缺省字体或非常用字体，更不得含非AutoCAD对象。

4.图层4.1 系统缺省的0层一般不要使用。

4.2 图层设置遵循一定的规则。

4.2.1 除客户特殊要求外，图层命名如下：a. 实际构件：颜色编号＋线型名称，当线型为实线COUNTINUOUS时线型名省去。

如1-PHANTOM , 2-DASHED , 3-CENTER, 4 , 7；b. 尺寸标注：DIMENSION ；c. 文字说明：颜色编号＋NOTE, 当颜色编号为7（白色）时颜色编号省去。

如：2-NOTE , 5-NOTE , NOTE ；d. 图框：缺省取 TITLE ；e. 视口框线：VIEW , 当使用图纸空间时，把视口框线放置在 VIEW 层内并将其关闭。

f. 特殊图层：指由二次开发程序自动生成的图层。

4.3 只要做到不同类构件用不同的颜色线型区分开，用《分层随层处理2003》软件可以自动生成图层，不必刻意建立图层。

5.线型5.1 线型全局比例因子对应图纸主比例，即1：100的图纸其线型比例即为100。

5.2 对象缩放比例：1.0 。

5.3 当个别线条过短不能显示其线型时，仅修改此线条特性。

5.3 线型文件;; STRUCTURE.LIN;; Ver. 1.0 ---Structure Linetype file;;;; 5/20/98 - By CYN;;*CENTER,Center, _____ _ _____ _ _____ _ _____ _ _____ _ _____ _ ______A,20,-1,.8,-1*CENTER1,Center1,___ _ ___ _ ___ _ ___ _ ___ _ ___ _ ___ _ ___ _ _____A,10,-1,.5,-1*CENTER2,Centre2,__ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ ___A,5,-1,.5,-1*DASHED,Dashed,___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___A,5,-1.5*DASHED1,Dashed1,__ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __A,3,-1*DASHED2,Dashed2,_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _A,2,-1*DASHED3,Dashed3,_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _A,1,-1*DOT,Dot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A, 0, -5*DOT1,Dot (.5x) .......................................................A, 0, -2.5*HIDDEN,Hidden, ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ____A,5,-3*HIDDEN1,Hidden1,__ __ __ __ __ __ __ __ __ __ __ __ __ __A,2,-1*HIDDEN2,Hidden2,_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _A,1,-.8*PHANTOM,Phantom,____ _ _ _____ _ _ _____ _ _ _____ _ _ _____ _ _ ____A,15,-1.5,.8,-1.5,.8,-1.5*PHANTOM1,Phantom1, ___ _ _ ___ _ _ ___ _ _ ___ _ _ ___ _ _ ___ _ _ __A,7,-1,.5,-1,.5,-1*PHANTOM2,Phantom2, __ ..__ ..__ .. __ .. __.. __.. __..__.. __ .. ___A,3,-1,.4,-1,.4,-1*PHANTOM3,Phantom3, __ ..__ ..__ .. __ .. __.. __.. __..__.. __ .. ___A,2,-1,.3,-1,.3,-1*RAIL,*Mline->Rail Linetype, __ __ __ __ __ __ __ __ __ __ __A,7,-7*RAIL1,*Mline->Rail Linetype,__ __ __ __ __ __ __ __ __ __ __A,5,-56.文字6.1 基本设置6.1.1 文字设置要尽量简单，类型少，不得有重复设置。

制造图绘图要点归纳一、绘图原则：制造图应准确、完整、直观、规范、美观的表达。

二、注意事项：1、图框、标注、线型、文字等的比例大小要统一。

图框大小、标注样式（DDIM）、线型比例（LTSCALE）、字体样式的比例调整至S。

S=（建筑物总长/841）*（1.2~1.5）其中841为A1标准图的图框长。

S近似取整数值。

（可根据需要作相应调整，一般可取50，60，80，100，150，200，250，300，400，500等）2、不要遗漏图签。

三、具体要素：★材料计划单对工程材料进行统计，并做预算。

1）、仔细的查看一遍图纸，对将进行工作的工程项目设计图有一大概了解，做到心中有数。

2）、以公司自有的工程材料预算清单为底稿，根据设计图纸，完整的将工程材料统计整理出来，形成第一单—计划单★构件布置图在各相关布置图上对所有构件进行初步分类、编号，以利于后期的构件整理、下料。

1）、钢柱布置图（标明地脚螺栓的具体位置）；2）、吊车梁布置图；3）、屋面构件布置图；4）、屋面檩条布置图；5）、墙面构件布置图；6）、墙面檩条布置图；7）、刚架剖面图。

★构件下料图具体拆分工程构件，形成构件下料图，以利工厂车间进行放样、下料。

1）、钢板“排版”图（用于公司采购钢板）2）、零件下料图（形成各种相关板件，以利工厂先期制作）a )、钢柱柱脚：形成柱脚底板、螺栓垫片、加强板、抗剪键；b)、系杆（ST）：形成端头板、连接板、钢管；c )、屋面风拉杆（BR）：形成拉杆座、拉杆连接耳、花篮螺栓、圆钢（采用花篮螺栓方案）；：形成拉杆垫座、拉杆垫板、圆钢（采用楔形垫座方案）；d )、拉条（SR）、斜拉条（XSR）、撑管（VSR）：形成拉条、斜拉条、撑管；e )、隅撑（FB）：形成隅撑座、隅撑；f )、柱间支撑（BC）：形成支撑座和连接耳、花篮螺栓、圆钢（采用圆钢支撑、花篮螺栓方案）；：形成支撑垫座、支撑垫板、圆钢（采用圆钢支撑、楔形垫座方案）；：形成连接板、加劲板、连系板、圆管（采用圆管支撑）；g )、雨蓬梁（YP）：形成端板、加强板、雨蓬梁、檩托板；h )、门楣、门柱（DB、DP）：形成柱脚底板、柱顶连接板、门楣、门柱、檩托板；j )、吊车梁相关连接板（CB）：形成加劲板、垫板、传力板、连接角铁、牛腿（采用突缘式支座）；：形成加劲板、牛腿连接耳、连接角铁、牛腿（采用平板式支座）；k)、通风气楼：形成气楼槽钢、角钢、加劲板等；m)、针对不同工程需增减相应的零件项目。

钢结构详图绘制规则在钢结构工程中，详图绘制是十分重要的一个环节，它是设计、生产、安装和验收等各个阶段的重要依据。

因此，正确、规范的绘制详图对于保证工程安全质量和顺利实施具有至关重要的意义。

本文将详细介绍钢结构详图绘制的规则。

1. 绘图基本原则1.1 绘图应力求简洁明了，表达清晰，尽可能减少不必要的图形、文字和符号。

1.2 绘图尺寸应准确，符合国家规定的比例尺标准，尺寸标注应与结构图形的实际尺寸相符，并符合行业标准要求。

在绘制过程中，应注意尺寸链的正确性和清晰性。

1.3 绘图应统一化，符合国家现行标准，符合行业统一标准。

如图形符号、交汇线的位置、箭头方向、文字大小、字形、符号等。

1.4 绘图质量要求高，图样应有一定的美感和艺术感，英文字母、数字要规范，写字工整、清晰。

图样规范、标注规范、尺寸标注劲度清晰。

2. 绘图方法2.1 绘制方式：手绘、计算机辅助绘图。

2.2 计算机辅助绘图时应选择专业绘图软件，如CAD等，避免使用较为简单的画图软件。

2.3 绘图比例应符合规定，常用的绘图比例有 1:50、1:100、1:200、1:500。

2.4 符号标注应符合钢结构图样绘制规范，常用的符号有半圆、方块、三角形等，其意义应符合标准要求。

2.5 尺寸标注应用CAD软件自动标注，标注符号应符合国家标准要求，字体大小要适宜，误差要符合要求，尺寸线的位置要符合标准。

3. 图纸的分类和内容3.1 钢结构半详图：由图层、荷载及其转移方向、梁、柱等单元构件的轮廓和一些重要的局部细节等组成，图纸中标出了构件之间的距离和圆心距离等尺寸信息，但是缺乏程序上的重要细节。

3.2 钢结构结构详图：是更为详细、准确的图纸。

其内容包含如：结构尺寸、标高、钢材品种、型号和规格、对接缝标识等。

详图还要标注的是各构件的编号和与之有关的附加信息等。

3.3 附图：由于详图图纸的大小和细节限制，一些细节需要在附图中绘制，如细节放大图、特殊构造图和重要节点图等。

钢结构绘图规则1. 适用范围1.1 本规则适用于纯钢结构或建筑钢结构但以钢结构图纸形式出图时。

1.2 在客户没有特殊规定或要求时。

1.3 客户有规定,但与本规则一致或用本规则绘制的图纸最终很容易转化时。

2. 基本要求2.1 图纸必须正确、简洁、合理。

Auto CAD 设置要保证其通用性及可修改性。

同一工程其图面风格保持一致。

下面的有些设置值规定了范围,但在一个工程项目必须是定值。

3.Auto CAD设置基本要求3.1 根据对象类型分层绘制。

3.2 所有对象之颜色、线型、线宽必须随层。

3.3 采用线型比例对应图纸主比例的线型。

3.4 图形电子文件要确保所有单位 AutoCAD 都能打开,图中不含外单位不能使用的信息,如自编的型文件、非 Auto CAD缺省字体或非常用字体,更不得含非AutoCAD 对象。

4. 图层4.1 系统缺省的 0层一般不要使用。

4.2 图层设置遵循一定的规则。

4.2.1 除客户特殊要求外,图层命名如下:a. 实际构件:颜色编号+线型名称,当线型为实线 COUNTINUOUS 时线型名省去。

如 1-PHANTOM , 2-DASHED , 3-CENTER, 4 , 7;b. 尺寸标注:DIMENSION ;c. 文字说明:颜色编号+NOTE, 当颜色编号为 7(白色时颜色编号省去。

如:2-NOTE , 5-NOTE , NOTE ;d. 图框:缺省取 TITLE ;e. 视口框线:VIEW , 当使用图纸空间时,把视口框线放置在 VIEW 层内并将其关闭。

f. 特殊图层:指由二次开发程序自动生成的图层。

4.3 只要做到不同类构件用不同的颜色线型区分开,用《分层随层处理 2003》软件可以自动生成图层,不必刻意建立图层。

5. 线型5.1 线型全局比例因子对应图纸主比例,即 1:100的图纸其线型比例即为 100。

5.2 对象缩放比例:1.0 。

5.3 当个别线条过短不能显示其线型时,仅修改此线条特性。

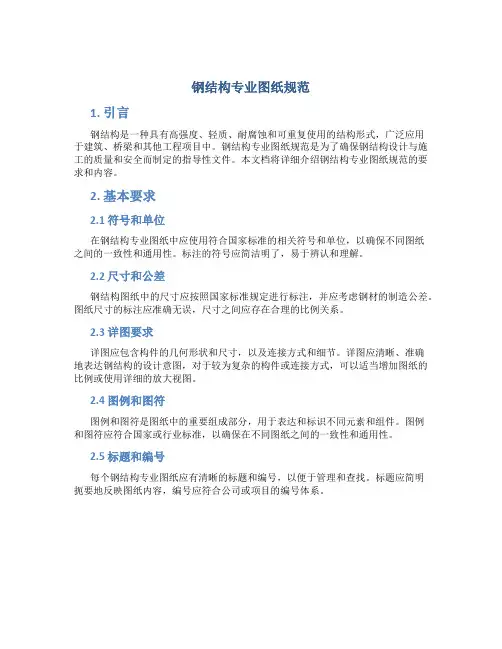

钢结构专业图纸规范1. 引言钢结构是一种具有高强度、轻质、耐腐蚀和可重复使用的结构形式，广泛应用于建筑、桥梁和其他工程项目中。

钢结构专业图纸规范是为了确保钢结构设计与施工的质量和安全而制定的指导性文件。

本文档将详细介绍钢结构专业图纸规范的要求和内容。

2. 基本要求2.1 符号和单位在钢结构专业图纸中应使用符合国家标准的相关符号和单位，以确保不同图纸之间的一致性和通用性。

标注的符号应简洁明了，易于辨认和理解。

2.2 尺寸和公差钢结构图纸中的尺寸应按照国家标准规定进行标注，并应考虑钢材的制造公差。

图纸尺寸的标注应准确无误，尺寸之间应存在合理的比例关系。

2.3 详图要求详图应包含构件的几何形状和尺寸，以及连接方式和细节。

详图应清晰、准确地表达钢结构的设计意图，对于较为复杂的构件或连接方式，可以适当增加图纸的比例或使用详细的放大视图。

2.4 图例和图符图例和图符是图纸中的重要组成部分，用于表达和标识不同元素和组件。

图例和图符应符合国家或行业标准，以确保在不同图纸之间的一致性和通用性。

2.5 标题和编号每个钢结构专业图纸应有清晰的标题和编号，以便于管理和查找。

标题应简明扼要地反映图纸内容，编号应符合公司或项目的编号体系。

3. 图纸内容3.1 总布图总布图是钢结构专业图纸中的重要组成部分，用于表达整个结构的布置和相对位置。

总布图应准确无误地体现结构的整体形态和几何关系，包括主要构件的位置和跨度等信息。

3.2 断面图断面图用于表达钢结构构件的截面形状和尺寸。

对于复杂的构件，应提供截面图来更清晰地展示其形状和细节。

断面图应标注尺寸、材料和公差等重要信息。

3.3 细部图细部图用于表达连接方式、节点细节和构件之间的协调关系。

细部图应标注尺寸、材料、焊缝和螺栓等细节信息，以确保施工的准确性和安全性。

3.4 零部件图零部件图是钢结构中不同构件的分解图，用于展示构件的形状和组成部分。

零部件图应标注各个组成部分的尺寸、数量和材料等信息，以便于制造和安装。
