地铁弱电施工经验

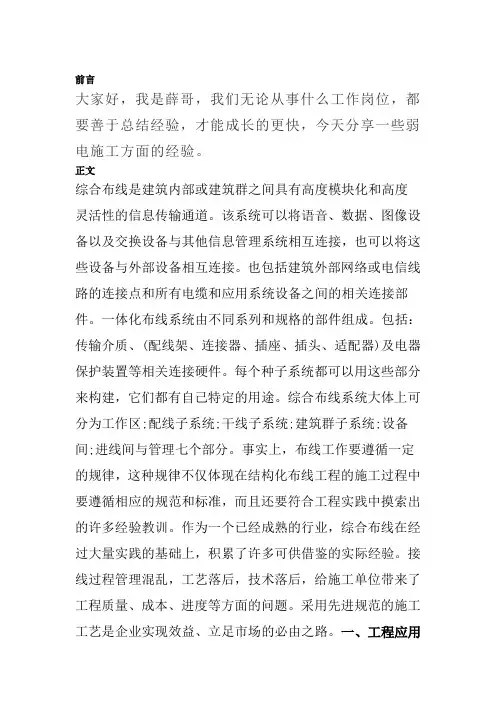

前言大家好，我是薛哥，我们无论从事什么工作岗位，都要善于总结经验，才能成长的更快，今天分享一些弱电施工方面的经验。

正文综合布线是建筑内部或建筑群之间具有高度模块化和高度灵活性的信息传输通道。

该系统可以将语音、数据、图像设备以及交换设备与其他信息管理系统相互连接，也可以将这些设备与外部设备相互连接。

也包括建筑外部网络或电信线路的连接点和所有电缆和应用系统设备之间的相关连接部件。

一体化布线系统由不同系列和规格的部件组成。

包括：传输介质、(配线架、连接器、插座、插头、适配器)及电器保护装置等相关连接硬件。

每个种子系统都可以用这些部分来构建，它们都有自己特定的用途。

综合布线系统大体上可分为工作区;配线子系统;干线子系统;建筑群子系统;设备间;进线间与管理七个部分。

事实上，布线工作要遵循一定的规律，这种规律不仅体现在结构化布线工程的施工过程中要遵循相应的规范和标准，而且还要符合工程实践中摸索出的许多经验教训。

作为一个已经成熟的行业，综合布线在经过大量实践的基础上，积累了许多可供借鉴的实际经验。

接线过程管理混乱，工艺落后，技术落后，给施工单位带来了工程质量、成本、进度等方面的问题。

采用先进规范的施工工艺是企业实现效益、立足市场的必由之路。

一、工程应用综合布线工和一般步骤调研—布线方案设计—土建施工—技术安装—信息点检测—文件整理—维护。

（1）调研：调查客户网络需求，现场勘察施工，根据建筑平面图等资料确定线材用量，信息插座数及机柜位置、数量，制作综合布线调研报告；（2）布线方案设计：依据前期勘察资料编制布线材料预算表，安排工程进度表；（3）土建施工：配合施工队伍与业主就施工任务协商，提出布线许可，主要有钻孔、走线、信息插座定位、柜体定位、做线标识；（4）技术安装：主要是打信息模块，打配线架、机柜内部安装；（5）信息点测试：一般测试，使用12点测试仪，可以单人进行，效率高，主要测试开关机情况，可以打印出详细的测试报告；（6）文档管理：提交给客户的最终竣工报告(材料实际用量表、试验报告、楼面(楼层)配线表)，作为日后维修的数据基础；（7）维护：在线路发生故障时迅速做出反应。

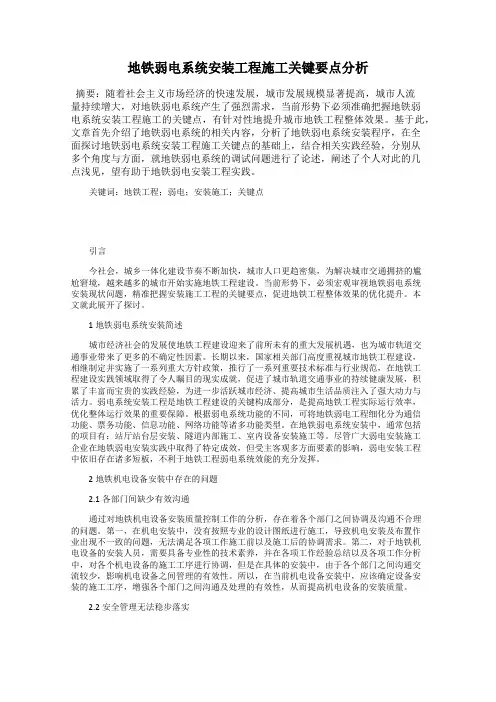

地铁弱电系统安装工程施工关键要点分析摘要：随着社会主义市场经济的快速发展，城市发展规模显著提高，城市人流量持续增大，对地铁弱电系统产生了强烈需求，当前形势下必须准确把握地铁弱电系统安装工程施工的关键点，有针对性地提升城市地铁工程整体效果。

基于此，文章首先介绍了地铁弱电系统的相关内容，分析了地铁弱电系统安装程序，在全面探讨地铁弱电系统安装工程施工关键点的基础上，结合相关实践经验，分别从多个角度与方面，就地铁弱电系统的调试问题进行了论述，阐述了个人对此的几点浅见，望有助于地铁弱电安装工程实践。

关键词：地铁工程；弱电；安装施工；关键点引言今社会，城乡一体化建设节奏不断加快，城市人口更趋密集，为解决城市交通拥挤的尴尬窘境，越来越多的城市开始实施地铁工程建设。

当前形势下，必须宏观审视地铁弱电系统安装现状问题，精准把握安装施工工程的关键要点，促进地铁工程整体效果的优化提升。

本文就此展开了探讨。

1地铁弱电系统安装简述城市经济社会的发展使地铁工程建设迎来了前所未有的重大发展机遇，也为城市轨道交通事业带来了更多的不确定性因素。

长期以来，国家相关部门高度重视城市地铁工程建设，相继制定并实施了一系列重大方针政策，推行了一系列重要技术标准与行业规范，在地铁工程建设实践领域取得了令人瞩目的现实成就，促进了城市轨道交通事业的持续健康发展，积累了丰富而宝贵的实践经验，为进一步活跃城市经济、提高城市生活品质注入了强大动力与活力。

弱电系统安装工程是地铁工程建设的关键构成部分，是提高地铁工程实际运行效率，优化整体运行效果的重要保障。

根据弱电系统功能的不同，可将地铁弱电工程细化分为通信功能、票务功能、信息功能、网络功能等诸多功能类型。

在地铁弱电系统安装中，通常包括的项目有：站厅站台层安装、隧道内部施工、室内设备安装施工等。

尽管广大弱电安装施工企业在地铁弱电安装实践中取得了特定成效，但受主客观多方面要素的影响，弱电安装工程中依旧存在诸多短板，不利于地铁工程弱电系统效能的充分发挥。

轨道交通地铁风水电安装(机电安装)施工经验总结地铁机电安装施工工作内容及要点一、进场前期在进场前期，需要了解土建进度并排查工作面，与土建签订场地移交协议。

同时，需要进行临电和临水建设，选择下料口并搭建下料平台。

安排队伍进场，建设班组库房，并进行临水临电交底。

对地盘进行管理，包括进站门禁、集装箱、保安、监控、五图一牌等方面。

安全部门需要与土建临电临水协议，制定外单位进场安全协议。

在现场进行临边/孔洞防护、消防通道、消防器材、警示标语等工作。

对危险源进行辨识，并编制专项应急预案，包括消防火灾、吊装、高空作业、安全用电等方面。

进行三级教育培训，并组织消防演练，上报安全文明措施费用。

编制施工计划，并与甲供单位对接到货计划。

技术员需要根据合同熟悉自采和甲供材料，与设计对接要电子版送审图和蓝图。

现场核实土建孔洞预留，采购走道综合支吊架，并编写专项施工方案。

二、临电布置在临电布置方面，每个站需要使用3*50+2*25的电缆从土建到一级箱，使用3*35+2*16的电缆从一级箱到二级箱，使用5*16的电缆从二级箱到三级箱。

从三级箱引出电缆供电给各个可移动手操箱（班组自带）。

需要使用配电箱、电缆、铜鼻子、五指套、电胶布、绑扎带、膨胀螺栓、一级箱护栏（含门）、角钢等材料，还需要使用8#塑钢绳、8#钢丝卡头、钢线拉紧环用于把电缆拉直挂墙。

一级箱需要带电表、配电箱内的熔断器和馈出接线端子排需厂家另配备备用，配电箱带底座且为下进下出。

临时水泵配电箱需要进行采购。

临电的维护由站长主责，安质部督促安全用电，电气技术员负责材料计划，电气班组出1人负责巡检、接线。

临电照明方面，主线采用3*4的电缆，支线采用2*1.5护导线（软线）。

照明灯具使用XXX的或者地铁公司检查时换用150W的灯具，还需要配置疏散指示灯具、双头应急灯具、安全出口灯具、LED投射灯（200W）。

需要使用灯具、灯头（灯帽）、电缆、电胶布、扎带等材料。

班组需要搭建库房，所需材料包括8#槽钢、40*4角钢、彩钢板、膨胀螺栓和自攻丝。

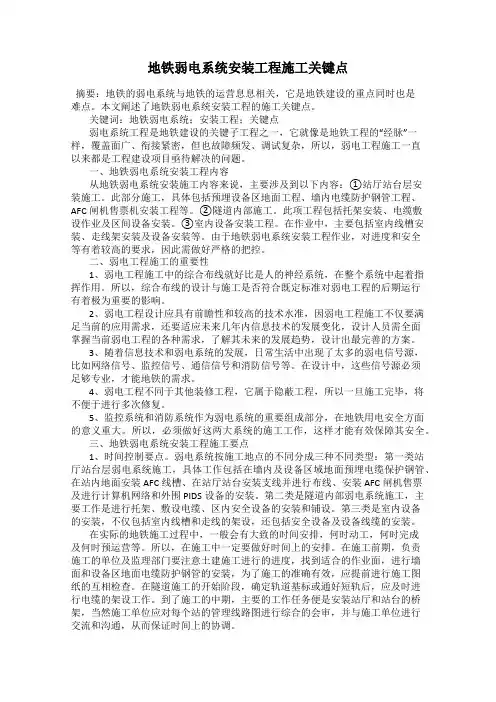

地铁弱电系统安装工程施工关键点摘要：地铁的弱电系统与地铁的运营息息相关，它是地铁建设的重点同时也是难点。

本文阐述了地铁弱电系统安装工程的施工关键点。

关键词：地铁弱电系统；安装工程；关键点弱电系统工程是地铁建设的关键子工程之一，它就像是地铁工程的“经脉”一样，覆盖面广、衔接紧密，但也故障频发、调试复杂，所以，弱电工程施工一直以来都是工程建设项目亟待解决的问题。

一、地铁弱电系统安装工程内容从地铁弱电系统安装施工内容来说，主要涉及到以下内容：①站厅站台层安装施工。

此部分施工，具体包括预埋设备区地面工程、墙内电缆防护钢管工程、AFC闸机售票机安装工程等。

②隧道内部施工。

此项工程包括托架安装、电缆敷设作业及区间设备安装。

③室内设备安装工程。

在作业中，主要包括室内线槽安装、走线架安装及设备安装等。

由于地铁弱电系统安装工程作业，对进度和安全等有着较高的要求，因此需做好严格的把控。

二、弱电工程施工的重要性1、弱电工程施工中的综合布线就好比是人的神经系统，在整个系统中起着指挥作用。

所以，综合布线的设计与施工是否符合既定标准对弱电工程的后期运行有着极为重要的影响。

2、弱电工程设计应具有前瞻性和较高的技术水准，因弱电工程施工不仅要满足当前的应用需求，还要适应未来几年内信息技术的发展变化，设计人员需全面掌握当前弱电工程的各种需求，了解其未来的发展趋势，设计出最完善的方案。

3、随着信息技术和弱电系统的发展，日常生活中出现了太多的弱电信号源，比如网络信号、监控信号、通信信号和消防信号等。

在设计中，这些信号源必须足够专业，才能地铁的需求。

4、弱电工程不同于其他装修工程，它属于隐蔽工程，所以一旦施工完毕，将不便于进行多次修复。

5、监控系统和消防系统作为弱电系统的重要组成部分，在地铁用电安全方面的意义重大。

所以，必须做好这两大系统的施工工作，这样才能有效保障其安全。

三、地铁弱电系统安装工程施工要点1、时间控制要点。

弱电系统按施工地点的不同分成三种不同类型：第一类站厅站台层弱电系统施工，具体工作包括在墙内及设备区域地面预埋电缆保护钢管、在站内地面安装AFC线槽、在站厅站台安装支线并进行布线、安装AFC闸机售票及进行计算机网络和外围PIDS设备的安装。

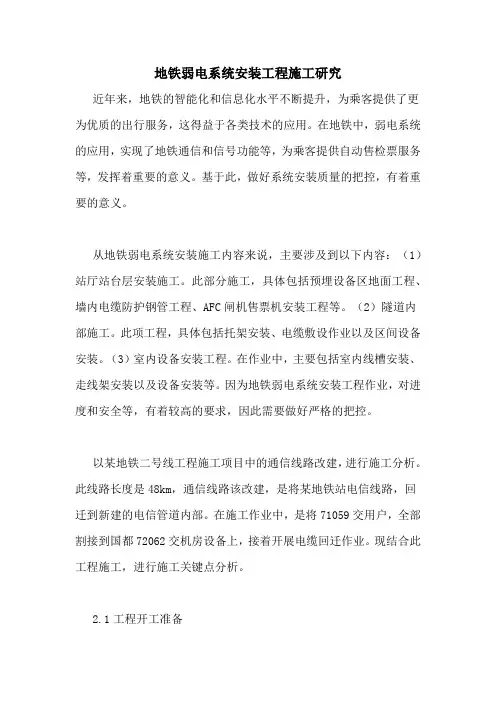

地铁弱电系统安装工程施工研究近年来，地铁的智能化和信息化水平不断提升，为乘客提供了更为优质的出行服务，这得益于各类技术的应用。

在地铁中，弱电系统的应用，实现了地铁通信和信号功能等，为乘客提供自动售检票服务等，发挥着重要的意义。

基于此，做好系统安装质量的把控，有着重要的意义。

从地铁弱电系统安装施工内容来说，主要涉及到以下内容：（1）站厅站台层安装施工。

此部分施工，具体包括预埋设备区地面工程、墙内电缆防护钢管工程、AFC闸机售票机安装工程等。

（2）隧道内部施工。

此项工程，具体包括托架安装、电缆敷设作业以及区间设备安装。

（3）室内设备安装工程。

在作业中，主要包括室内线槽安装、走线架安装以及设备安装等。

因为地铁弱电系统安装工程作业，对进度和安全等，有着较高的要求，因此需要做好严格的把控。

以某地铁二号线工程施工项目中的通信线路改建，进行施工分析。

此线路长度是48km，通信线路该改建，是将某地铁站电信线路，回迁到新建的电信管道内部。

在施工作业中，是将71059交用户，全部割接到国都72062交机房设备上，接着开展电缆回迁作业。

现结合此工程施工，进行施工关键点分析。

2.1工程开工准备开展施工作业前，要做好以下准备工作：（1）调查新建线路管道实际情况。

因为地铁施工作业，使得原有的通信线路无法使用，所以需要重新建设管道。

开展管道布放前，要进行管道调查，试通管道。

（2）核对原有线路的相关资料。

在安装作业前，要做好线路资料核对，重点为电缆资料。

对于不清楚或者资料信息不确定的线路，要进行试线，保证各条线资料的真实性和准确性。

（3）检验施工器材。

开展施工作业前，要做好施工器材的阿检查，包括规格和数量等，做好相应的记录。

2.2拆除旧线路此次通信线路改建作业，需要拆除旧线路。

开展拆旧作业，要在新线路布放结束，并且完成割接作业后，再拆除原有线路中不使用的线路。

施工作业要点如下：（1）做好线路日常调查。

在施工中，每天都需要开展线路摸底工作，避免拆错线路，造成通信中断。

第1篇一、施工准备1. 现场勘察：在施工前，首先要对施工现场进行详细勘察，了解现场环境、建筑结构、电力设施等情况，确保施工方案的可行性。

2. 材料设备准备：根据设计方案，准备所需的材料、设备，包括线缆、接头、设备、机柜等，确保施工过程中物资供应充足。

3. 施工队伍组织：组建专业的施工队伍，明确各岗位人员职责，确保施工过程中协调有序。

4. 安全措施：制定安全施工方案，包括防火、防盗、防触电等措施，确保施工现场安全。

二、施工步骤1. 基础布线：按照设计方案，进行弱电线路的敷设，包括通信、监控、安防、楼宇自控等线路的布设。

在布线过程中，注意线缆的走向、长度、连接方式等符合规范要求，并采取保护措施，避免损伤。

2. 设备安装：根据设计要求，安装各类设备，如监控摄像头、门禁系统、消防报警系统等。

在安装过程中，确保设备的安装位置、固定方式等符合设计要求。

3. 系统集成：将各个子系统连接起来，形成一个完整的弱电系统。

在系统集成过程中，注意各个子系统之间的兼容性和稳定性。

4. 调试与测试：对设备进行性能测试，确保设备正常运行。

对整个系统进行功能测试、性能测试、安全测试等，确保系统的正常运行和安全性。

5. 文档编制：在施工过程中，及时记录施工进度、材料使用情况、设备参数等信息，形成完整的施工文档。

三、施工注意事项1. 施工过程中，严格遵守国家相关法规、规范和标准，确保工程质量。

2. 加强施工现场管理，确保施工安全，防止事故发生。

3. 与客户保持良好沟通，及时了解客户需求，确保施工质量满足客户要求。

4. 做好施工现场的清洁工作，保持施工环境整洁。

5. 加强施工队伍培训，提高施工人员技能水平。

四、施工验收1. 施工完成后，对施工现场进行清理，确保无遗留垃圾。

2. 对施工质量进行验收，包括材料、设备、线路敷设、设备安装等方面。

3. 验收合格后，与客户签订验收报告，办理移交手续。

总之，弱电智能工程现场施工是一项系统性工程，需要从施工准备、施工步骤、施工注意事项等方面进行全面考虑。

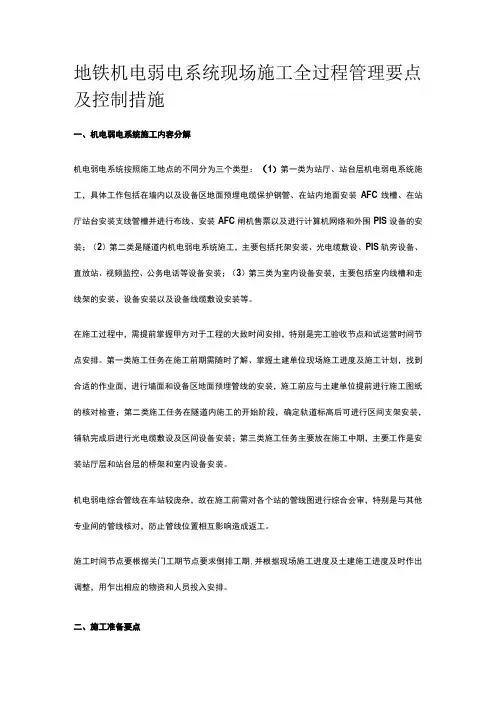

地铁机电弱电系统现场施工全过程管理要点及控制措施一、机电弱电系统施工内容分解机电弱电系统按照施工地点的不同分为三个类型：（1）第一类为站厅、站台层机电弱电系统施工，具体工作包括在墙内以及设备区地面预埋电缆保护钢管、在站内地面安装AFC线槽、在站厅站台安装支线管槽并进行布线、安装AFC闸机售票以及进行计算机网络和外围PIS设备的安装；（2）第二类是隧道内机电弱电系统施工，主要包括托架安装、光电缆敷设、PIS轨旁设备、直放站、视频监控、公务电话等设备安装；（3）第三类为室内设备安装，主要包括室内线槽和走线架的安装、设备安装以及设备线缆敷设安装等。

在施工过程中，需提前掌握甲方对于工程的大致时间安排，特别是完工验收节点和试运营时间节点安排。

第一类施工任务在施工前期需随时了解、掌握土建单位现场施工进度及施工计划，找到合适的作业面，进行墙面和设备区地面预埋管线的安装，施工前应与土建单位提前进行施工图纸的核对检查；第二类施工任务在隧道内施工的开始阶段，确定轨道标高后可进行区间支架安装，铺轨完成后进行光电缆敷设及区间设备安装；第三类施工任务主要放在施工中期，主要工作是安装站厅层和站台层的桥架和室内设备安装。

机电弱电综合管线在车站较庞杂，故在施工前需对各个站的管线图进行综合会审，特别是与其他专业间的管线核对，防止管线位置相互影响造成返工。

施工时间节点要根据关门工期节点要求倒排工期,并根据现场施工进度及土建施工进度及时作出调整，用乍出相应的物资和人员投入安排。

二、施工准备要点2.1技术准备进场后，迅速组织有关人员熟悉施工图纸和有关技术资料，勘察工地现场，充分了解和掌握系统设计方案、功能特点,做好技术交底工作。

其次组织举行专题技术培训I,增强质量意识。

(1)本工程开工前将组织好图纸会审，尽量将变动设计的资料及早落实解决，以便加工订货和组织施工。

(2)根据本工程材料品种和规格较多的特点，及时提出订货数量，指派专人落实供货日期。

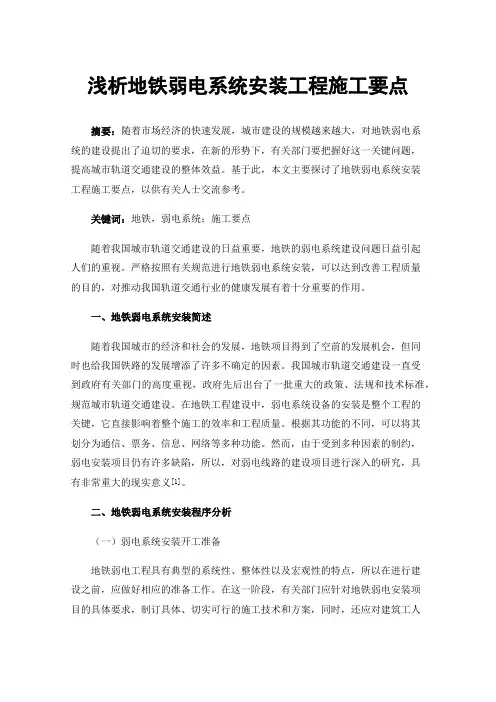

浅析地铁弱电系统安装工程施工要点摘要：随着市场经济的快速发展，城市建设的规模越来越大，对地铁弱电系统的建设提出了迫切的要求，在新的形势下，有关部门要把握好这一关键问题，提高城市轨道交通建设的整体效益。

基于此，本文主要探讨了地铁弱电系统安装工程施工要点，以供有关人士交流参考。

关键词：地铁，弱电系统；施工要点随着我国城市轨道交通建设的日益重要，地铁的弱电系统建设问题日益引起人们的重视。

严格按照有关规范进行地铁弱电系统安装，可以达到改善工程质量的目的，对推动我国轨道交通行业的健康发展有着十分重要的作用。

一、地铁弱电系统安装简述随着我国城市的经济和社会的发展，地铁项目得到了空前的发展机会，但同时也给我国铁路的发展增添了许多不确定的因素。

我国城市轨道交通建设一直受到政府有关部门的高度重视，政府先后出台了一批重大的政策、法规和技术标准，规范城市轨道交通建设。

在地铁工程建设中，弱电系统设备的安装是整个工程的关键，它直接影响着整个施工的效率和工程质量。

根据其功能的不同，可以将其划分为通信、票务、信息、网络等多种功能。

然而，由于受到多种因素的制约，弱电安装项目仍有许多缺陷，所以，对弱电线路的建设项目进行深入的研究，具有非常重大的现实意义[1]。

二、地铁弱电系统安装程序分析（一）弱电系统安装开工准备地铁弱电工程具有典型的系统性、整体性以及宏观性的特点，所以在进行建设之前，应做好相应的准备工作。

在这一阶段，有关部门应针对地铁弱电安装项目的具体要求，制订具体、切实可行的施工技术和方案，同时，还应对建筑工人进行专业的培训和指导，使其能够熟练掌握弱电设备的安装技术，并配置功能完善的地铁弱电安装工程设备，对其工作性能进行优化，以维持其正常工作状态。

（二）弱电线路安装施工在弱电工程中，弱电线路的安装和施工质量与其整体性具有紧密联系。

有关部门必须严格按照地铁线路的技术规范和技术标准，综合考虑各个环节的联系和差别，确保整个安装过程稳定、有序进行。

弱电施工技术和施工方法一、引言随着信息技术的飞速发展，弱电系统在现代社会中的应用越来越广泛。

弱电系统主要包括计算机网络系统、监控系统、广播系统、电话通讯系统等，这些系统的施工技术和施工方法对于保证系统稳定、可靠运行至关重要。

本文将对弱电施工技术和施工方法进行详细探讨，以期为弱电系统的施工提供参考。

二、弱电施工技术1. 管线布设（1）布管原则：管线应遵循“短、直、平、整”的原则，尽量减少弯曲和交叉。

布管时，应考虑后期维护和升级的便利性。

（2）管材选择：根据用途和施工环境选择合适的管材，如PVC管、钢管、光纤管等。

（3）管线保护：在施工过程中，应采取措施保护管线，避免损坏。

（4）管线预留：在布管时，应预留一定长度的管线，以备后续施工和维修使用。

2. 线缆敷设（1）线缆选择：根据系统需求选择合适的线缆，如双绞线、同轴电缆、光纤等。

（2）线缆敷设方法：采用明敷、暗敷、桥架敷设等多种方法，应根据实际环境进行选择。

（3）线缆接续：线缆接续应遵循相应的规范，确保接头质量。

（4）线缆标识：在线缆两端进行标识，方便后期维护和管理。

3. 设备安装（1）设备选型：根据系统需求选择合适的设备，如交换机、路由器、摄像头等。

（2）设备安装位置：设备安装位置应符合设计要求，便于维护和操作。

（3）设备接线：设备接线应遵循相应的规范，确保接线正确、牢固。

（4）设备调试：设备安装完成后，进行调试，确保设备正常运行。

三、弱电施工方法1. 施工前期准备（1）项目调研：了解项目需求、施工环境、设备选型等信息。

（2）施工图纸：根据项目需求，绘制施工图纸，明确管线走向、设备位置等。

（3）施工预算：根据施工图纸，编制施工预算，合理控制成本。

（4）施工组织：组建施工队伍，明确分工，确保施工顺利进行。

2. 施工过程（1）管线布设：按照施工图纸，进行管线布设，确保管线走向正确、布局合理。

（2）线缆敷设：在管线布设完成后，进行线缆敷设，确保线缆敷设整齐、牢固。
