IC封装基础资料

ic的封装方式【原创版】目录1.IC 封装方式的概述2.常见的 IC 封装类型3.各种 IC 封装类型的特点及应用4.IC 封装方式的选择正文【1.IC 封装方式的概述】IC 封装方式，指的是将集成电路（Integrated Circuit，简称 IC）芯片安装在电路板上的方法。

它不仅影响着电路板的性能，而且还关乎到设备的稳定性、可靠性和使用寿命。

因此，合适的 IC 封装方式对于电子产品的性能和品质至关重要。

【2.常见的 IC 封装类型】常见的 IC 封装类型主要有以下几种：（1）DIP（Dual In-Line Package，双列直插式封装）：这是最古老的一种封装方式，主要应用于低密度的 IC 芯片。

其特点是引脚排列在两条平行的直线上，易于焊接和插入电路板。

（2）SOP（Small Outline Package，小型外型封装）：这是一种较为常见的 IC 封装方式，具有体积小、可靠性高的特点。

SOP 封装的引脚一般分布在四周，间距较小。

（3）QFP（Quad Flat Package，四侧扁平封装）：QFP 封装是一种高密度的 IC 封装方式，引脚数量较多且分布在四个侧面。

它具有体积小、焊接方便等优点，但缺点是引脚容易弯曲。

（4）BGA（Ball Grid Array，球栅阵列封装）：BGA 封装是一种先进的 IC 封装技术，引脚以微小的球状焊接在芯片底部，间距非常小。

它具有体积小、可靠性高、I/O 引脚数多等优点，但焊接难度较高。

（5）CSP（Chip Scale Package，芯片级封装）：CSP 封装是一种新型的 IC 封装方式，引脚与芯片尺寸相当，可以实现真正的芯片级封装。

它具有体积小、散热性好、信号延迟短等优点，但焊接和组装难度较大。

【3.各种 IC 封装类型的特点及应用】（1）DIP 封装：适用于低密度 IC 芯片，如数字电路、模拟电路等，常用于较为简单的电子设备。

（2）SOP 封装：适用于中低密度 IC 芯片，如存储器、微处理器等，广泛应用于各类电子产品。

ic的封装方式摘要：一、IC 封装方式简介1.IC 封装的定义和作用2.常见的IC 封装类型二、IC 封装技术的发展历程1.传统封装技术2.先进封装技术三、各种封装技术的特点和应用1.DIP 封装2.QFP 封装3.BGA 封装4.CSP 封装5.Fan-Out Wafer-Level Packaging (FOWLP)四、我国IC 封装产业的发展现状及挑战1.我国IC 封装产业的发展历程2.我国IC 封装产业的现状3.我国IC 封装产业面临的挑战五、我国IC 封装产业的未来发展趋势1.技术创新和发展2.产业政策的支持3.国际合作与市场竞争正文：一、IC 封装方式简介集成电路（IC）封装是将集成电路裸片（Die）与引线框架以及外部电路连接，从而实现芯片功能的一种技术。

封装不仅可以保护芯片免受物理损伤，还可以提高芯片的性能、可靠性和稳定性。

常见的IC 封装类型包括DIP 封装、QFP 封装、BGA 封装、CSP 封装等。

二、IC 封装技术的发展历程传统封装技术主要包括DIP 封装和QFP 封装，具有制程成熟、成本较低的优点。

随着电子产品的轻薄化和高性能需求，先进封装技术逐渐成为主流，如BGA 封装、CSP 封装等。

三、各种封装技术的特点和应用1.DIP 封装（双列直插式封装）：是一种通用的封装技术，适用于低速、低功耗的数字和模拟电路。

2.QFP 封装（四侧引脚扁平封装）：具有较高的引脚数量和密度，适用于高速、高密度的数字电路。

3.BGA 封装（球栅阵列封装）：具有高集成度、低寄生电容、高散热性能等特点，适用于高性能、高密度的处理器、显卡等芯片。

4.CSP 封装（芯片级封装）：尺寸最小，厚度最薄，适用于手机、便携式电子设备等对体积要求较高的产品。

5.Fan-Out Wafer-Level Packaging (FOWLP)：一种先进的封装技术，具有高集成度、高散热性能和低成本等优点，适用于高性能、低功耗的电子设备。

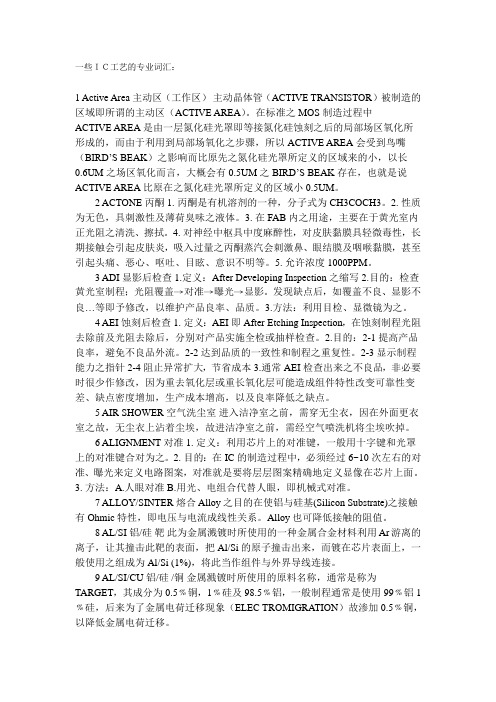

一些ＩＣ工艺的专业词汇：1 Active Area 主动区（工作区）主动晶体管（ACTIVE TRANSISTOR）被制造的区域即所谓的主动区（ACTIVE AREA）。

在标准之MOS制造过程中ACTIVE AREA是由一层氮化硅光罩即等接氮化硅蚀刻之后的局部场区氧化所形成的，而由于利用到局部场氧化之步骤，所以ACTIVE AREA会受到鸟嘴（BIRD’S BEAK）之影响而比原先之氮化硅光罩所定义的区域来的小，以长0.6UM之场区氧化而言，大概会有0.5UM之BIRD’S BEAK存在，也就是说ACTIVE AREA比原在之氮化硅光罩所定义的区域小0.5UM。

2 ACTONE 丙酮 1. 丙酮是有机溶剂的一种，分子式为CH3COCH3。

2. 性质为无色，具刺激性及薄荷臭味之液体。

3. 在FAB内之用途，主要在于黄光室内正光阻之清洗、擦拭。

4. 对神经中枢具中度麻醉性，对皮肤黏膜具轻微毒性，长期接触会引起皮肤炎，吸入过量之丙酮蒸汽会刺激鼻、眼结膜及咽喉黏膜，甚至引起头痛、恶心、呕吐、目眩、意识不明等。

5. 允许浓度1000PPM。

3 ADI 显影后检查 1.定义：After Developing Inspection 之缩写2.目的：检查黄光室制程；光阻覆盖→对准→曝光→显影。

发现缺点后，如覆盖不良、显影不良…等即予修改，以维护产品良率、品质。

3.方法：利用目检、显微镜为之。

4 AEI 蚀刻后检查 1. 定义：AEI即After Etching Inspection，在蚀刻制程光阻去除前及光阻去除后，分别对产品实施全检或抽样检查。

2.目的：2-1提高产品良率，避免不良品外流。

2-2达到品质的一致性和制程之重复性。

2-3显示制程能力之指针2-4阻止异常扩大，节省成本3.通常AEI检查出来之不良品，非必要时很少作修改，因为重去氧化层或重长氧化层可能造成组件特性改变可靠性变差、缺点密度增加，生产成本增高，以及良率降低之缺点。

先进芯片封装知识介绍芯片封装是将半导体芯片封装成具有特定功能和形状的封装组件的过程。

芯片封装在实际应用中起着至关重要的作用，它不仅保护芯片免受外部环境的干扰和损害，同时也为芯片提供了良好的导热特性和机械强度。

本文将介绍先进芯片封装的知识，包括封装技术、封装材料和封装工艺等方面。

一、芯片封装技术芯片封装技术主要包括无引线封装（Wafer-Level Package，简称WLP）、翻装封装（Flip-Chip Package，简称FCP）和探针封装（Probe Card Package，简称PCP）等。

1.无引线封装（WLP）：无引线封装是在芯片表面直接封装焊盘，实现对芯片进行封装和连接。

它可以使芯片的封装密度更高，并且具有优秀的热传导和电性能。

无引线封装技术广泛应用于移动设备和无线通信领域。

2.翻装封装（FCP）：翻装封装是将芯片颠倒翻转后通过导电焊球连接到基板上的封装技术。

它可以提供更好的电路性能和更高的封装密度，适用于高性能芯片的封装。

3.探针封装（PCP）：探针封装是通过探针头将芯片连接到测试设备进行测试和封装的技术。

它可以快速进行芯片测试和封装，适用于小批量和多品种的芯片生产。

二、芯片封装材料芯片封装材料是指用于封装过程中的材料，包括基板、封装胶料和焊盘等。

1.基板：基板是芯片封装的重要组成部分，主要用于支撑和连接芯片和其他封装组件。

常用的基板材料包括陶瓷基板、有机基板和金属基板等。

2.封装胶料：封装胶料用于固定和保护芯片，防止芯片受损。

常见的封装胶料包括环氧树脂、硅胶、聚酰亚胺等。

3.焊盘：焊盘是连接芯片和基板的关键部分，用于传递信号和电力。

常见的焊盘材料包括无铅焊料、焊接球和金属焊点等。

三、芯片封装工艺芯片封装工艺是指在封装过程中实施的一系列工艺步骤，主要包括胶黏、焊接和封装等。

1.胶黏：胶黏是将芯片和其他封装组件固定在基板上的工艺步骤。

它通常使用封装胶料将芯片和基板粘接在一起，并通过加热或压力处理来保证粘结的强度。

ic的封装方式【实用版】目录1.IC 封装方式的定义与重要性2.常见 IC 封装类型及其特点3.IC 封装方式的选择4.未来 IC 封装技术的发展趋势正文一、IC 封装方式的定义与重要性IC 封装，即集成电路封装，是指将集成电路芯片安装在电路板上并保护起来的过程。

封装方式对于 IC 的稳定性、可靠性和使用寿命具有重要影响。

合适的封装方式可以提高 IC 的性能，使其在不同的环境中都能保持稳定的工作状态。

二、常见 IC 封装类型及其特点1.DIP（Double In-Line Package）：双列直插式封装，是 IC 封装中最常见的一种类型。

它具有引脚数量多、插入方便等优点，但体积较大，不适用于高密度电路板。

2.SOP（Small Out-Line Package）：小型外引线封装，具有体积小、外观美观等优点，适用于高密度电路板。

但引脚数量较少，插拔较为困难。

3.QFP（Quad Flat Package）：四侧引脚扁平封装，具有体积小、引脚数量多等优点，适用于高密度电路板。

但其引脚容易弯曲，需要特别注意。

4.BGA（Ball Grid Array Package）：球栅阵列封装，具有体积小、引脚数量多、可靠性高等优点，适用于高密度电路板。

但焊接难度较高，需要专用设备。

5.CSP（Chip Scale Package）：芯片级封装，引脚与芯片尺寸相近，具有体积小、引脚数量多等优点，适用于高密度电路板。

但焊接难度较高，需要专用设备。

三、IC 封装方式的选择在选择 IC 封装方式时，需要综合考虑以下几个方面：1.应用场景：根据不同的应用场景选择合适的封装类型，如高密度电路板适用 SOP、QFP、BGA、CSP 等封装方式。

2.性能要求：对于性能要求较高的 IC，应选择具有良好散热性能、抗干扰性能的封装方式。

3.成本考虑：在满足性能要求的前提下，选择成本较低的封装方式。

4.兼容性：考虑 IC 封装与电路板的兼容性，选择易于焊接、插拔的封装方式。

IC封装相关的一些基础材料
液态封装树酯
液态封装树酯具有可靠性佳、内应力极低、颗粒极细小等特性，用于涂
布于芯片四周以保护组件。

常用于BGA、CSP、覆晶等封装应用。

介面散热材料
介面散热材料分为有jel 材质(无黏性)与rubber 材质(高黏性)，用作IC 原件(device) 与散射片(heat spreader)之间的介质，可以提升散热功能。

可广泛使用于封装散热应用。

黑胶
黑胶成分为环氧树脂，是高分子热固性材料，主要用于IC 与被动原件
封装，用来保护内部芯片不受环境破坏并具绝缘效果，具有低应力，高散热
等特性。

聚醯亚胺
用于半导体芯片的表面涂层，具有很高的绝缘性能，可以保护芯片电气
特性，提升防潮性能，避免机械性冲击，隔离污染物质。

LED 涂布保护材料
用于LED 芯片的表面涂布，具有高透光性，有利于LED 电气特性的维
持和对芯片的防潮保护。
