管道焊接及支吊架检查标准[可修改版ppt]
- 格式：ppt
- 大小：5.55 MB
- 文档页数：45
下载文档原格式
合集下载
管道焊接和支吊架检查标准48页PPT
管道焊接和支吊架检查标准
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
ห้องสมุดไป่ตู้
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
谢谢！
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
ห้องสมุดไป่ตู้
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
谢谢！
结构钢管焊接钢管检验标准及规范PPT课件
导管架的立柱的垂直度不能超过10mm，任意3m内不能超过3mm。导管架立柱的上部的标高与图纸 的误差不能超过±13mm。
导管架与组块的加厚段的两个端头与图纸上的位置偏差不能大于25mm，其他位置与图纸的偏差不能 超过51mm。 2：导管架与组块的立柱：
第21页/共79页
API 2A-WSD
所有在同一个水平面上的拉筋其垂直位置与图纸尺寸的偏差不能大于±13mm。 拉筋加厚段的位置与图纸的偏差不得大于±25mm。所有其他拉筋的位置与理论位 置偏差不大于±13mm。 3：甲板梁：
第15页/共79页
API 2A-WSD
第16页/共79页
API 2A-WSD
第17页/共79页
API 2A-WSD
第18页/共79页
API 2A-WSD
疲劳节点的焊接外观控制：
对于图纸中认为是疲劳节点的接头来说，焊道的盖面需要有一个比较圆滑的 过渡以达到右图的要求。为了保证焊缝的质量，我们需要用直径等于或大于支管壁 厚的圆形工具来保证焊缝的表面圆滑度不能有0.04in.(1mm)的偏差。我们可以用 很多方法来达到这种焊缝成形，也可以用打磨的方法，在我们用打磨的方法的时候， 我们要注意我们打磨的方向要与焊道的轴线垂直。焊缝的焊趾包括支管的焊趾和被 交管的焊趾都需要做100%的MPI来保证没有表面和近表面的缺陷。
• 简介
API 2B是关于结构用钢管建造的规范,它覆盖了外径从14英寸到40英寸或更大的管径的近海结构用的钢管 的建造。它不包含电阻焊管和螺旋管的建造。 我们主要从以下几个方面并结合我们实际工程来讨论其中的一些要求。
• 材料
用于卷管的材料必须要有材质证书,以便将来提供给采购方。在材质证书上通常会有以下的一些信息：炉号 （HEAT No.)、批号（BATCH No.)、规格（Specification)、NDE 的检验结果、化学成分的分析（包 括含碳量）、机械性能试验的结果、供货状态（热扎/冷扎/调质等）等。我们需要将有些信息转移到我们 卷制的钢管上去。
导管架与组块的加厚段的两个端头与图纸上的位置偏差不能大于25mm，其他位置与图纸的偏差不能 超过51mm。 2：导管架与组块的立柱：
第21页/共79页
API 2A-WSD
所有在同一个水平面上的拉筋其垂直位置与图纸尺寸的偏差不能大于±13mm。 拉筋加厚段的位置与图纸的偏差不得大于±25mm。所有其他拉筋的位置与理论位 置偏差不大于±13mm。 3：甲板梁：
第15页/共79页
API 2A-WSD
第16页/共79页
API 2A-WSD
第17页/共79页
API 2A-WSD
第18页/共79页
API 2A-WSD
疲劳节点的焊接外观控制：
对于图纸中认为是疲劳节点的接头来说，焊道的盖面需要有一个比较圆滑的 过渡以达到右图的要求。为了保证焊缝的质量，我们需要用直径等于或大于支管壁 厚的圆形工具来保证焊缝的表面圆滑度不能有0.04in.(1mm)的偏差。我们可以用 很多方法来达到这种焊缝成形，也可以用打磨的方法，在我们用打磨的方法的时候， 我们要注意我们打磨的方向要与焊道的轴线垂直。焊缝的焊趾包括支管的焊趾和被 交管的焊趾都需要做100%的MPI来保证没有表面和近表面的缺陷。
• 简介
API 2B是关于结构用钢管建造的规范,它覆盖了外径从14英寸到40英寸或更大的管径的近海结构用的钢管 的建造。它不包含电阻焊管和螺旋管的建造。 我们主要从以下几个方面并结合我们实际工程来讨论其中的一些要求。
• 材料
用于卷管的材料必须要有材质证书,以便将来提供给采购方。在材质证书上通常会有以下的一些信息：炉号 （HEAT No.)、批号（BATCH No.)、规格（Specification)、NDE 的检验结果、化学成分的分析（包 括含碳量）、机械性能试验的结果、供货状态（热扎/冷扎/调质等）等。我们需要将有些信息转移到我们 卷制的钢管上去。
管道支吊架标准
管道支吊架标准
管道支吊架是指用于支撑和固定管道系统的一种重要设备，它承担着管道的重量以及管道在运行过程中产生的振动和冲击力。
为了确保管道系统的安全运行和长期稳定性，管道支吊架的设计、安装和使用都需要严格按照相关标准进行。
首先，管道支吊架的选材和制造应符合国家标准，材质应具有一定的强度和耐腐蚀性能，以适应不同介质和工况下的使用要求。
在制造过程中，应严格按照相关标准进行，确保支吊架的质量和性能符合要求。
其次，管道支吊架的安装应符合相关标准和规范，安装位置、间距、固定方式等都需要按照设计要求进行，确保支吊架能够有效地支撑管道并承受其重量和运行过程中的各种力的影响。
安装过程中，需要注意支吊架与管道的连接方式，确保连接牢固可靠。
另外，管道支吊架的使用和维护也需要按照标准进行。
在使用过程中，要及时检查支吊架的状态，发现问题及时处理，确保支吊架的稳定性和安全性。
在维护过程中，要注意对支吊架进行定期检查和保养，保持其良好的状态，延长使用寿命。
总之，管道支吊架是管道系统中不可或缺的重要设备，其设计、制造、安装、使用和维护都需要严格按照相关标准进行，确保管道
系统的安全运行和长期稳定性。
只有做到这些，才能有效地保障管
道系统的正常运行，避免因支吊架问题而导致的安全事故和生产损失。
因此，对于管道支吊架的标准化管理是非常重要的，需要引起
相关部门和企业的高度重视。
支吊架检修工艺及质量标准
7)查看、敲击根部埋件无松动、脱焊、脱落。
1)符合DL∕T5031的要求。
2.修理、调整
1)修理螺栓连接件。
2)修理管卡、管夹、套筒，使其牢固固定管子，不偏斜。
3)修整吊杆、法兰螺栓、连接螺母。
4)按设计调整有热位移管道支吊架的方向和尺寸。
5)顶起导向支座、活动支座的滑动面、滑动件的支承面，更换失效活动件。
支吊架检修工艺及质量标准
检修项目
工艺要点
质量要求
1.支吊架检查
1)检查螺栓连接部位是否松动。
2)检查焊缝无裂纹和脱焊。
3)检查管夹、管卡和套管是否松动、偏斜。
4)检查吊杆、法兰螺栓连接螺母是否弯曲、损伤。
5)检查导向支座和活动支座无卡涩，活动件是否断裂，磨损与支承面不接触和接触不均匀。
6)弹簧无歪斜、失效。
6)调整弹簧支承面与弹簧中心线垂直，调整簧压缩值。
7)更换弹簧时，做弹簧全压缩试验、工作载荷压缩试验。
8)修补焊缝。
9)埋件处理。
1)符合DL∕T5031的要求。
2.修理、调整
1)修理螺栓连接件。
2)修理管卡、管夹、套筒，使其牢固固定管子，不偏斜。
3)修整吊杆、法兰螺栓、连接螺母。
4)按设计调整有热位移管道支吊架的方向和尺寸。
5)顶起导向支座、活动支座的滑动面、滑动件的支承面，更换失效活动件。
支吊架检修工艺及质量标准
检修项目
工艺要点
质量要求
1.支吊架检查
1)检查螺栓连接部位是否松动。
2)检查焊缝无裂纹和脱焊。
3)检查管夹、管卡和套管是否松动、偏斜。
4)检查吊杆、法兰螺栓连接螺母是否弯曲、损伤。
5)检查导向支座和活动支座无卡涩，活动件是否断裂，磨损与支承面不接触和接触不均匀。
6)弹簧无歪斜、失效。
6)调整弹簧支承面与弹簧中心线垂直，调整簧压缩值。
7)更换弹簧时，做弹簧全压缩试验、工作载荷压缩试验。
8)修补焊缝。
9)埋件处理。
管道焊接及支吊架检查标准
2. “咬边”缺陷图示： 5-3
“咬边”缺陷图示： 5-4
“咬边”在“X”光片上的反映,图示：5-5
外部咬边
内部咬边
3.“焊瘤”缺陷
图示：5-6
4.“弧炕”缺陷
图示：5-7
“弧炕”图示：5-8
5.“表面气孔”
图示：5-9
“表面气孔” ，图示：5-10
二、管道篇
2.1管道安装质量工艺标准
2.焊接后检验（成品检验）
目的
焊后检验是焊接检验的最后环节，是在全部焊接工 作完成后进行的成品检验,是鉴定产品质量的主要依据。
焊后检验的方法
1 破坏性试验：
力学性能试验 化学分析与试验 金相与断口的分析试验 2 非破坏性检验（本次学习中重点内容） 外观检验 强度试验 致密性试验 无损检测
9.所有支吊架在管道安装完毕后应作检查，并调整好。检查与调整项目有：
（1）活动支架的位移方向，位移量及导向性能是否符合设计要求； （2）管托有无脱落现象；
5.超声波衍射时差法 TOFD
在化工行业常运用于化工压力容器本体对接焊缝的检测，尤其是 检厚壁压力容器对接或组合焊缝的检测；在神华新疆项目建设现场主要 运用于公用工程中心球罐区球罐本体焊缝以及甲醇中心大重型塔式容器， 如：吸收塔……设备本体的焊缝无损检测。
3.焊接后检验的主要内容
1.实际施焊记录 2.焊缝外观质量检查记录 3.后热、焊后热处理记录 4 .产品焊接试板 报告 5 .无损检测报告
2.3 管道与墙、梁、柱及设备之间的净空距离应符 合下列规定：
（1）不保温的管道，管子外壁与墙之间的净空距离不小于200mm。 （2）保温的管道，保温表面与墙之间的净空距离不小于150mm。 （3）管道与墙、梁、柱及设备之间的净空距离，可按管道与墙之间的净 空距离减少50mm。
管道综合支吊架制作安装验收标准
管道综合支吊架制作安装验收标准1. 引言本文档旨在规范管道综合支吊架的制作、安装和验收过程，以确保管道工程的质量和安全性。
2. 制作标准2.1 材料选择- 选择合适的材料，如钢材或其他具备足够强度和耐腐蚀性能的材料；- 严格按照相关标准和规范选择材料，避免使用低质材料。
2.2 设计要求- 根据工程需求进行综合支吊架的设计；- 设计时需考虑管道的重量、压力和温度等因素，保证支吊架的稳定性和安全性。
2.3 制作过程- 制作过程需严格按照设计图纸和规范要求进行，确保尺寸和工艺符合要求；- 制作过程中应注意焊缝质量，保证焊接部位的牢固性和密封性；- 制作完成后，需进行质量检验，确保制作的支吊架符合相关标准和规范。
3. 安装标准3.1 施工准备- 安装前需进行详细的现场勘察和测量，了解施工环境和条件；- 确保安装设备和工具的完好性，并做好安全防护措施。
3.2 安装过程- 安装前应详细了解设计图纸和相关要求，确保正确安装支吊架；- 安装过程需按照施工方案和操作规程进行，遵循安全操作规范；- 安装完成后，对支吊架进行检查和调整，确保其牢固可靠。
4. 验收标准4.1 外观验收- 对支吊架的外观进行检查，不得有裂纹、变形或其他明显缺陷；- 表面防腐等涂层需符合相关标准和规范。
4.2 功能验收- 进行静载和动载试验，确保支吊架的承载能力满足设计要求；- 对支吊架的固定性和稳定性进行检验。
4.3 文件验收- 检查支吊架的相关文件和资料，包括制作图纸、技术规范和质量检验报告等；- 文件和资料应齐全、准确，并符合相关法规和规定。
5. 结论本文档提出了管道综合支吊架的制作、安装和验收标准，通过严格遵循这些标准，可以确保管道工程的质量和安全性。
各相关方在管道综合支吊架的制作、安装和验收过程中应严格执行本标准，提高管道工程的质量和可靠性。

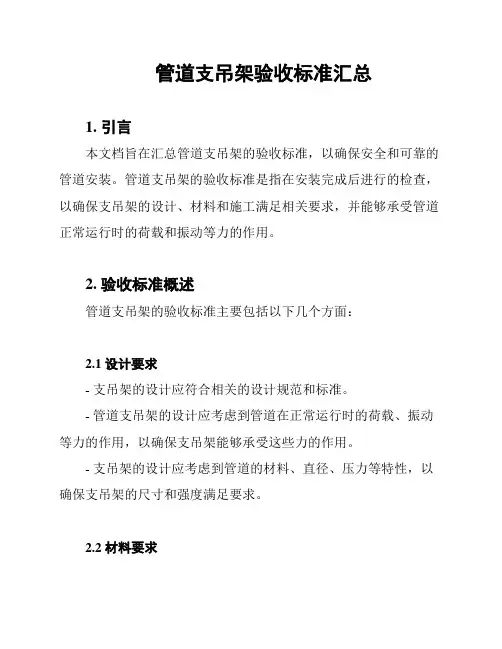

管道支吊架验收标准汇总
管道支吊架验收标准汇总1. 引言本文档旨在汇总管道支吊架的验收标准，以确保安全和可靠的管道安装。
管道支吊架的验收标准是指在安装完成后进行的检查，以确保支吊架的设计、材料和施工满足相关要求，并能够承受管道正常运行时的荷载和振动等力的作用。
2. 验收标准概述管道支吊架的验收标准主要包括以下几个方面：2.1 设计要求- 支吊架的设计应符合相关的设计规范和标准。
- 管道支吊架的设计应考虑到管道在正常运行时的荷载、振动等力的作用，以确保支吊架能够承受这些力的作用。
- 支吊架的设计应考虑到管道的材料、直径、压力等特性，以确保支吊架的尺寸和强度满足要求。
2.2 材料要求- 支吊架的材料应符合相关的标准和要求，具有足够的强度和耐腐蚀性。
- 管道支吊架的材料选择应考虑到管道介质的性质，以确保支吊架能够适应介质的腐蚀和温度变化等因素。
2.3 施工要求- 管道支吊架的安装应按照相关的施工规范和要求进行。
安装过程中应注意支吊架的定位、间距、固定和连接等细节。
- 支吊架的安装质量应经过检验，确保安装牢固可靠，能够承受管道的正常运行时的荷载和振动等力的作用。
3. 验收方法管道支吊架的验收可以采取以下方法进行：3.1 目视检查通过目视检查支吊架的外观和安装情况，包括支架的垂直度、平整度、固定牢固性等方面。
3.2 功能检查通过功能检查验证支吊架能否承受管道正常运行时的荷载和振动等力的作用。
可以采用静载试验或动载试验等方法进行检查。
3.3 文件核对核对支吊架的设计文件、制造合格证书、安装记录等相关文件，确保支吊架的设计、材料和施工符合要求。
4. 验收结论根据对管道支吊架的验收结果进行评估和判断，可以得出以下结论：- 合格：支吊架的设计、材料和施工满足相关要求，能够承受管道正常运行时的荷载和振动等力的作用。
- 不合格：支吊架的设计、材料和施工未能满足相关要求，存在安全隐患或使用风险。
5. 参考文献- 相关设计规范和标准- 过往验收记录和经验以上是关于管道支吊架验收标准的汇总，供参考使用。
GBT 17116.1-1997 管道支吊架 第1部分：技术规范(上)
