液晶电视支架安装技巧1.选择适合的支架：在选择液晶电视支架时，需要根据电视的尺寸和重量来决定支架的尺寸和牢固程度。
支架的规格应该能够承受电视的重量，并且与电视的VESA接口尺寸匹配。
确保购买支架时参考电视的规格和说明书。
2.确定安装位置：在安装之前，确定好电视的安装位置非常重要。
选择一个合适的墙面，确保墙面能够承受电视和支架的重量，同时沒有电线管道或其他隐蔽物。
还要考虑观看角度和避免阳光直射的问题。
3.打孔安装：根据支架的安装孔位置，在墙上标记好孔位。
使用电钻预先打孔，并确保孔位垂直和水平对齐。
如果孔位打得不准确，可能会导致支架安装不平稳。
4.安装支架：将支架的固定板配件固定在墙上预先打好的孔位上。
确保固定板安装牢固。
如果固定板配件有多个孔位可供选择，则可以根据需要调整支架的高度。
然后，将支架的挂钩部分安装在电视的背面VESA接口上，确保挂钩与接口牢固连接。
5.安装电视：在完成支架的安装之后，现在可以悬挂电视了。
请注意，在悬挂电视之前请寻找帮助，因为电视可能会非常沉重且笨重。
将电视慢慢地和谨慎地挂在支架的挂钩上，确保挂钩与电视的接口完全嵌入。
6.调整角度：根据需求，可以调整电视的角度和倾斜度。
大多数支架都带有角度调整功能，可以根据观看需求调整电视的倾斜度和旋转角度，以获得最佳视觉效果。
7.检查稳定性：在安装完成后，请确保电视悬挂在支架上时处于稳定和平衡的状态。
检查电视是否能够自由旋转且没有松动。
用手轻轻晃动电视，确保支架的固定稳固，没有松动或倾斜。
总结：液晶电视支架的安装需要细心和耐心。
在安装之前，先根据电视的规格选择适合的支架，然后确定好电视的安装位置。
在安装的过程中，确保打孔位置的准确性和支架的牢固性。
最后，安装电视后，检查支架的稳定性并调整角度和倾斜度。
只有正确安装的支架，才能保证电视的安全和稳定悬挂在墙上，为观看体验提供更好的条件。

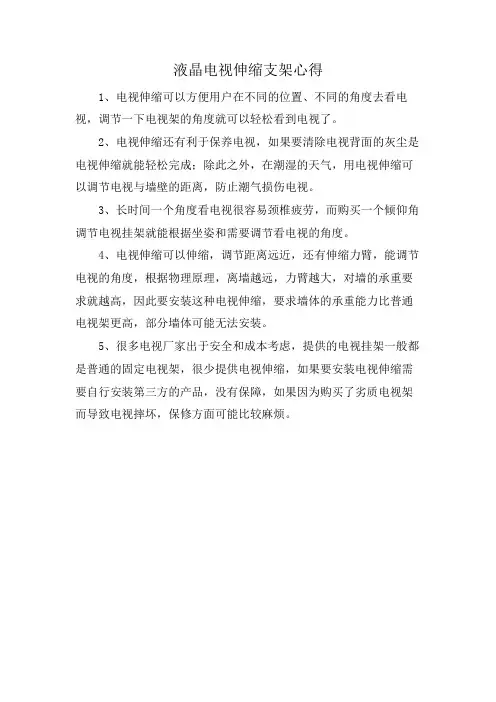

液晶电视伸缩支架心得
1、电视伸缩可以方便用户在不同的位置、不同的角度去看电视，调节一下电视架的角度就可以轻松看到电视了。
2、电视伸缩还有利于保养电视，如果要清除电视背面的灰尘是电视伸缩就能轻松完成；除此之外，在潮湿的天气，用电视伸缩可以调节电视与墙壁的距离，防止潮气损伤电视。
3、长时间一个角度看电视很容易颈椎疲劳，而购买一个倾仰角调节电视挂架就能根据坐姿和需要调节看电视的角度。
4、电视伸缩可以伸缩，调节距离远近，还有伸缩力臂，能调节电视的角度，根据物理原理，离墙越远，力臂越大，对墙的承重要求就越高，因此要安装这种电视伸缩，要求墙体的承重能力比普通电视架更高，部分墙体可能无法安装。
5、很多电视厂家出于安全和成本考虑，提供的电视挂架一般都是普通的固定电视架，很少提供电视伸缩，如果要安装电视伸缩需要自行安装第三方的产品，没有保障，如果因为购买了劣质电视架而导致电视摔坏，保修方面可能比较麻烦。
液晶电视挂墙注意(zhù yì)事项(shìxiàng)一位置(wèi zhi)用户在实际安装平板电视中，观看距离至少为显示屏对角距离的3-5倍。
安装高度应以用户坐在凳子或沙发上眼睛平视电视中心（或稍下）为宜，一般可电视的中心点离地为1.3m左右。
因为一般客厅的空间(kōngjiān)高度为 2.6m左右，例如43英寸等离子的高度为66cm，那么等离子的下边离地为97cm左右，等离子的上面离地高度则为163cm，这时用户坐在沙发上看是最佳位置。
如果你是选择在卧室里壁挂，那么就视乎你看电视的主要习惯（坐着看还躺着看）。
二墙面(qiánɡmiàn)1 平板电视需要壁挂安装，墙面必须是厚度大于200毫米的实心砖、混凝土或与其强度等效的安装面。
根据国家《平板电视机安装服务标准》安装要点：安装面承载能力应保证不低于电视机实际载重量的4倍，安装后前后倾斜 10度时电视机不应倾倒。
2 根据液晶电视尺寸和重量，加装固定点，如20英寸～40英寸或20千克～45千克范围内的液晶电视，至少应当采用4个固定点，65英寸以上的至少6个，80英寸以上的至少9个。
三湿度其实作为家用电器，无论是老彩电还是现在的平板电视，都不宜长期处于潮湿的环境中。
由于平板电视很多都不带防水保护，散热栅格内部电路板会直接与外界空气接触，平板电视安装位置过于接近湿气会损坏机器。
如在室内装修时，有些朋友喜欢在家中设计水幕墙，如果把平板电视挂在水幕墙旁边或者背后，这样带来的湿气会严重影响到电器的使用安全和使用寿命。
另外，过多植物摆放在电视旁边也是不当。
除此之外，还应该避免阳光直射到平板电视。
四、壁挂支架的选购虽然说平板电视比传统CRT轻薄得多，但是重量还是有的，一台42英寸的液晶电视，重一点的重量达到35公斤，相当于4台1.5匹分体空调室内机重量，如果安装不好，很有可能从墙上跌落，后果严重。
电视机壁挂架使用说明书一、产品概述本产品是一款电视机壁挂架，适用于各种型号的电视机。
通过安装电视机壁挂架，您可以将电视机固定在墙壁上，节省空间，提升观看体验。
二、安装前准备1. 确认墙壁材质：电视机壁挂架适用于混凝土墙、砖墙和质地坚实的木墙。
在挂装之前，请确保墙壁能够承受电视的重量。
2. 准备工具：安装电视机壁挂架所需的常见工具包括电钻、螺丝刀、水平尺和锤子等。
三、安装步骤1. 测量与标记位置：使用水平尺和铅笔在墙壁上标记出电视机的安装位置。
确保标记位置与电视机壁挂架上的安装孔位置对应。
2. 安装挂架支撑板：将挂架支撑板垂直固定在标记位置上，使用电钻在墙壁上钻孔，然后使用螺丝将支撑板固定在墙壁上。
3. 安装挂架底座：将挂架底座与支撑板相连接，使用螺丝固定。
确保挂架底座固定牢固，能够承受电视的重量。
4. 安装电视机：将电视机的背面与挂架底座上的安装部位对齐，确保电视机牢固地固定在挂架底座上，避免晃动和不稳定。
5. 调整角度：根据实际需求，调整电视机的角度和高度，确保最佳观看效果。
四、使用注意事项1. 请确保安装步骤正确无误，以免出现安全隐患。
2. 在安装过程中，务必要注意自身安全，避免发生意外。
3. 安装完成后，请进行功能测试，确保挂架和电视机的稳定性。
4. 请勿随意更改电视机壁挂架的安装位置，避免对墙面造成损坏。
5. 如需调整电视机的角度或高度，请谨慎操作，注意安全。
五、保养与维护1. 定期检查挂架的结构和螺丝是否松动，如有松动，请及时紧固。
2. 清洁挂架时，请使用柔软的干布擦拭，避免使用化学溶剂或腐蚀性清洁剂。
3. 若挂架发生损坏或故障，请勿自行拆修，应咨询专业人士进行维修或更换。
六、售后服务本产品提供一年的质保期，质保期内如出现任何质量问题，请及时与厂家联系。
超过质保期限的问题，我们也将提供相关的维修和支持服务。
七、免责声明1. 安装电视机壁挂架时造成的任何人身伤害或财产损失，本公司概不负责。
液晶电视安装方法挂墙安装方法：1.准备工具：螺丝刀、电钻、水平仪、铅笔、锤子等。
2.确定电视的安装位置。
选择一个离电源插座近且易于观看的位置，确保墙壁够坚固并且能够承受电视的重量。
3.使用水平仪和铅笔标出墙壁上的安装孔的位置。
注意要确保孔的间距和孔的位置与电视背面的安装孔对应。
4.使用电钻在标出的位置上凿孔。
根据电视底座的大小和形状选择适当的孔大小，安装时用到的螺栓从墙上的孔里穿过，固定到电视底座上。
5.将固定座架或者挂架安装到墙壁上。
使用螺丝将底座固定到墙上的孔洞中，确保牢固可靠。
6.将电视的底座拆下，再将底座上的安装接口与固定座架、挂架对应部位进行连接，使用螺丝将其固定。
7.最后，将电视安装到固定座架、挂架上，检查是否安装牢固，并确保电视水平放置。
放置安装方法：1.准备工具：电视底座、螺丝刀。
2.确定电视的安装位置。
与挂墙安装方法相同，选择一个离电源插座近且易于观看的位置。
3.将电视底座固定到电视上。
将电视背面的安装接口与电视底座对应部位进行连接，使用螺丝将其固定。
4.将电视放置在选择好的位置上，调整电视位置使其水平放置。
5.使用遥控器打开电视，进行相关设置和调试。
注意事项：1.在安装液晶电视之前，一定要确保墙壁或放置的位置能够承受电视的重量，否则容易造成墙壁破裂或者电视倒塌的危险。
2.在安装电视底座时，应该根据安装孔的规格选择合适的螺丝，以确保固定牢固可靠。
3.挂墙安装时，最好寻找电视机的说明书或者产品说明，以确定正确的固定孔距离和孔位位置。
4.挂墙安装时，最好寻找专业的帮助或者交给专业人士安装，确保安装过程安全可靠。
5.在安装过程中，谨慎操作工具，防止刮伤电视屏幕或者其他损坏。
6.在连接电视与电源之前，断开电源并进行接地连接，确保安装过程安全。
以上是关于液晶电视安装的方法以及注意事项的详细介绍。
根据实际情况选择适合自己的安装方式，并严格按照操作步骤进行安装，以确保电视安装牢固可靠、使用安全。

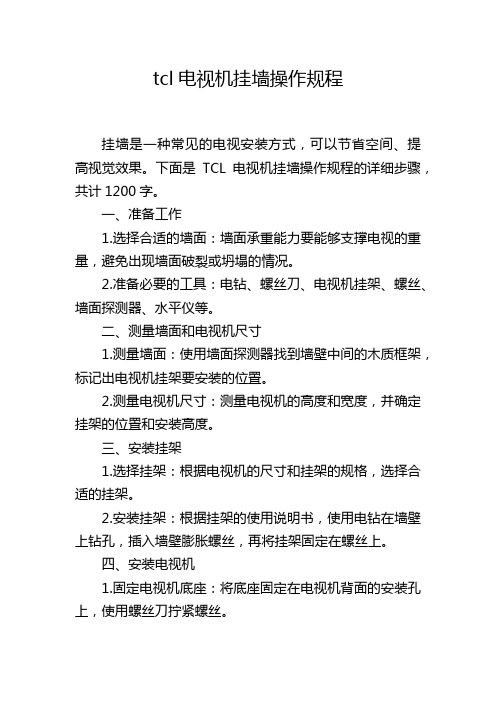

tcl电视机挂墙操作规程挂墙是一种常见的电视安装方式，可以节省空间、提高视觉效果。
下面是TCL电视机挂墙操作规程的详细步骤，共计1200字。
一、准备工作1.选择合适的墙面：墙面承重能力要能够支撑电视的重量，避免出现墙面破裂或坍塌的情况。
2.准备必要的工具：电钻、螺丝刀、电视机挂架、螺丝、墙面探测器、水平仪等。
二、测量墙面和电视机尺寸1.测量墙面：使用墙面探测器找到墙壁中间的木质框架，标记出电视机挂架要安装的位置。
2.测量电视机尺寸：测量电视机的高度和宽度，并确定挂架的位置和安装高度。
三、安装挂架1.选择挂架：根据电视机的尺寸和挂架的规格，选择合适的挂架。
2.安装挂架：根据挂架的使用说明书，使用电钻在墙壁上钻孔，插入墙壁膨胀螺丝，再将挂架固定在螺丝上。
四、安装电视机1.固定电视机底座：将底座固定在电视机背面的安装孔上，使用螺丝刀拧紧螺丝。
2.搭配挂架：根据挂架的规格，使用螺丝将挂架固定在电视机底座上。
3.安装电视机：将电视机的背面与挂架上的安装孔对齐，将电视机安装到挂架上，并确保安装牢固。
五、调整位置和固定1.调整位置：使用水平仪检查电视机的水平度，调整挂架上的角度和位置，使电视机正正好好地悬挂在墙面上。
2.固定电视机：使用螺丝刀将电视机固定在挂架上，确保牢固可靠。
六、连接电源和信号线1.连接电源：将电视机的电源线插入电源插座，确保电视机可以正常供电。
2.连接信号线：将电视机与电视信号源（如有线电视、DVD机等）连接起来，确保信号线插头正确插入对应的接口。
七、安全注意事项1.墙面选择：避免选择非承重墙面、玻璃、石膏板等易碎材质的墙壁，以免出现安全隐患。
2.电视机重心：在安装过程中要注意电视机的重心，避免出现电视机倾斜或掉落的情况。
3.螺丝选择：选择合适的螺丝和螺母，确保能够承受电视机的重量。
4.电源线处理：将电源线固定在墙面上，避免电源线被拉扯或踩踏。
八、挂墙维护1.定期检查：定期检查电视机的安装牢固性，如有松动或变形，及时进行调整或更换。

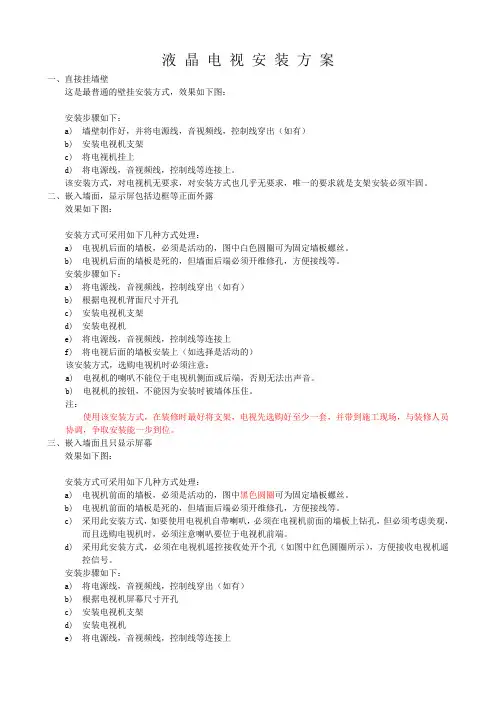

液晶电视安装方案一、直接挂墙壁这是最普通的壁挂安装方式，效果如下图：安装步骤如下：a)墙壁制作好，并将电源线，音视频线，控制线穿出（如有）b)安装电视机支架c)将电视机挂上d)将电源线，音视频线，控制线等连接上。
该安装方式，对电视机无要求，对安装方式也几乎无要求，唯一的要求就是支架安装必须牢固。
二、嵌入墙面，显示屏包括边框等正面外露效果如下图：安装方式可采用如下几种方式处理：a)电视机后面的墙板，必须是活动的，图中白色圆圈可为固定墙板螺丝。
b)电视机后面的墙板是死的，但墙面后端必须开维修孔，方便接线等。
安装步骤如下：a)将电源线，音视频线，控制线穿出（如有）b)根据电视机背面尺寸开孔c)安装电视机支架d)安装电视机e)将电源线，音视频线，控制线等连接上f)将电视后面的墙板安装上（如选择是活动的）该安装方式，选购电视机时必须注意：a)电视机的喇叭不能位于电视机侧面或后端，否则无法出声音。
b)电视机的按钮，不能因为安装时被墙体压住。
注：使用该安装方式，在装修时最好将支架，电视先选购好至少一套，并带到施工现场，与装修人员协调，争取安装能一步到位。
三、嵌入墙面且只显示屏幕效果如下图：安装方式可采用如下几种方式处理：a)电视机前面的墙板，必须是活动的，图中黑色圆圈可为固定墙板螺丝。
b)电视机前面的墙板是死的，但墙面后端必须开维修孔，方便接线等。
c)采用此安装方式，如要使用电视机自带喇叭，必须在电视机前面的墙板上钻孔，但必须考虑美观，而且选购电视机时，必须注意喇叭要位于电视机前端。
d)采用此安装方式，必须在电视机遥控接收处开个孔（如图中红色圆圈所示），方便接收电视机遥控信号。
安装步骤如下：a)将电源线，音视频线，控制线穿出（如有）b)根据电视机屏幕尺寸开孔c)安装电视机支架d)安装电视机e)将电源线，音视频线，控制线等连接上f)将电视后面的墙板安装上（如选择是活动的）。
注：使用该安装方式，在装修时最好将支架，电视先选购好至少一套，并带到施工现场，与装修人员协调，争取安装能一步到位。

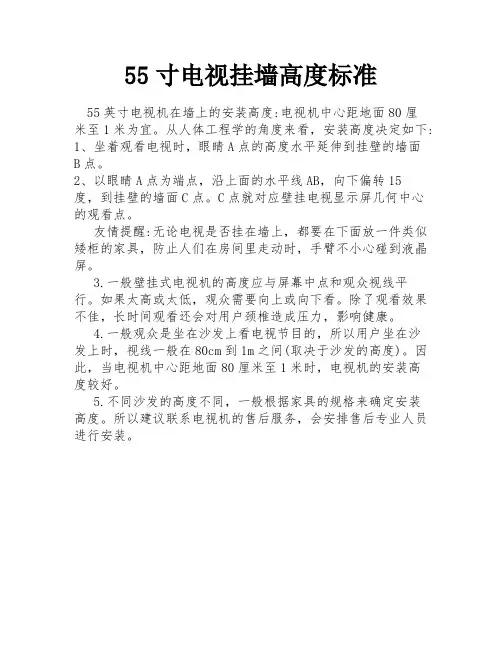

55寸电视挂墙高度标准
55英寸电视机在墙上的安装高度:电视机中心距地面80厘
米至1米为宜。
从人体工程学的角度来看，安装高度决定如下: 1、坐着观看电视时，眼睛A点的高度水平延伸到挂壁的墙面
B点。
2、以眼睛A点为端点，沿上面的水平线AB，向下偏转15
度，到挂壁的墙面C点。
C点就对应壁挂电视显示屏几何中心的观看点。
友情提醒:无论电视是否挂在墙上，都要在下面放一件类似矮柜的家具，防止人们在房间里走动时，手臂不小心碰到液晶屏。
3.一般壁挂式电视机的高度应与屏幕中点和观众视线平行。
如果太高或太低，观众需要向上或向下看。
除了观看效果不佳，长时间观看还会对用户颈椎造成压力，影响健康。
4.一般观众是坐在沙发上看电视节目的，所以用户坐在沙发上时，视线一般在80cm到1m之间(取决于沙发的高度)。
因此，当电视机中心距地面80厘米至1米时，电视机的安装高度较好。
5.不同沙发的高度不同，一般根据家具的规格来确定安装高度。
所以建议联系电视机的售后服务，会安排售后专业人员进行安装。
壁挂液晶电视安装施工方案一、准备工具与材料在进行壁挂液晶电视安装前，请确保准备以下工具与材料：工具：螺丝刀套装（包括十字和平头）电钻及钻头水平尺铅笔钢丝锯或金属切割器钢丝刷或砂纸电视信号线检测器电源线检测器材料：壁挂支架及配件电视信号线（根据电视信号源类型准备相应的线材，如HDMI、AV线等）电源线墙面固定件（如锚栓、膨胀螺丝等）绝缘胶带墙面装饰盖（可选）二、选择安装位置确定安装高度：通常建议电视屏幕底部距离地面高度为1.2-1.5米，方便观看。
确保墙面平整且坚固：避免安装在空心墙或石膏板墙上。
考虑光线和电源插座位置：确保电视屏幕不受直射光影响，并便于连接电源。
三、安装壁挂支架使用水平尺在墙上标出安装点。
用电钻打孔，并根据支架需要安装锚栓或膨胀螺丝。
将支架固定到墙面上，并用附带的螺丝刀紧固螺丝。
检查支架的平稳度和水平度，用工具调整直至满足要求。
四、连接电视信号线根据电视型号和信号源准备相应的信号线。
将信号线一端连接到电视背面的相应接口。
将信号线另一端连接到信号源设备（如机顶盒、DVD播放器等）。
使用电视遥控器切换至正确的信号源输入。
五、连接电源线使用适配电视电源插口的电源线。
将电源线一端插入电视背面的电源插口。
将电源线的另一端连接到墙上的电源插座，并确认电源开关已开启。
六、调试电视画面打开电视电源，并确保信号源已正确连接。
调整电视画面的亮度、对比度和色彩等参数，以获得最佳观看效果。
如果需要，进行频道搜索和节目设置。
七、验收与调试检查电视安装是否牢固，无晃动现象。
确保电视信号接收良好，画面清晰无干扰。
检查电源线连接是否牢固，无裸露部分。
验收合格后，填写安装验收单。
八、注意事项安装前请务必关闭电视电源，并断开所有连接线。
安装过程中，避免刮伤电视屏幕和机身。
确保所有安装步骤符合电视制造商的安装指南和说明。
在墙上打孔时，注意避开电线和其他隐蔽设施。
若有特殊墙面（如玻璃、瓷砖等），请提前咨询专业安装人员或制造商。
创维58f5挂架安装教程一，检查墙面称重量在安装液晶电视挂架之前，要仔细检查墙面的承重量。
很多房间的隔室的内墙全是空心的，壁挂电视根本没法安装，就只能够将液晶电视放置在柜上面看。
根据国家的《液晶电视机安装服务标准》提到：安装墙面的承重量应该保证不低于液晶电视机的实际载重量的4倍，安装后前后倾斜10度时电视机不应倾倒。
二，注意安装环境安装环境也是非常重要的，首先我们看查看室内的湿度，不管是什么牌子的液晶电视，都是不能够长期处于潮湿的环境中，由于很多的液晶电视都是不带防水保护的，散热栅格内部电路板会直接与外界空气接触，液晶电视安装位置过于接近湿气会损坏机器;除了空气湿度，还要看液晶电视挂架的安装位置，一般来说观看电视的距离要至少为显示屏对角距离的3-5倍。
三，挂壁支架的选购壁挂支架的选购是极为重要的，大家都知道液晶电视比传统的crt质量要轻得多，不过如果安装不好的话，还是很有可能从后墙上跌落，后果非常严重。
在选择液晶电视花架的时候要选择合适的壁挂托架，其强度与耐度要有保障。
四，观察墙的类型液晶电视的挂架是需要根据墙的类型来分类的，不同的墙面要用不同的安装方法。
若是普通的砖墙需要安装液晶电视挂架的话，就只需要冲击钻在墙壁上打孔，然后塞入塑料膨胀管，最后将液晶电视挂架用螺钉固定住，挂上液晶电视就可以了，如果是板墙的话，那么就需要首先选好液晶电视挂架的定位，要先用美工刀在定点位置打上一个小孔，然后在液晶电视挂架上放一块2cm厚的长木板条，使自攻螺丝在自攻时穿过石膏板而进入木板条，使之受力面积加大。
有些电视机后背需要先组装好安装面板，然后挂到壁挂架上，有的则可以直接挂到挂架上，用螺丝钉等紧固即可,安装过程需小心谨慎。
搬动整机时应要轻拿轻放，并应准备铺垫物，防止划伤显示屏，对机体造成损伤。
电视挂起后，需用水平尺测量，调节挂架螺钉使显示屏完全处于水平位置。
How to fix the TV on the wallHow to install7ENGLISH (For installation on wood stud)Use the Ø 4 mm drill bit for wood to drill holes with the depth of 76 mm (2.9 inches). (Clean the drilled hole.)DrywallWood stud76 mm / 2.9 inchesWithout using the wall mounting anchor, fasten the wall mounting screw directly to the wood stud.1 5 623 7 8 41 ~ 45 ~ 83 How to install the wall mount support-It is recommended that this product be installed only on concrete walls. Installing it elsewhere (e.g. walls made of wood, plywood, bricks, etc.) is not recommended and may result in the product falling.→Align the wall mount support with the wall where you want to install the wall mount support, mark the places where the wall screws will be fixed and remove the wall mount support. →Refer to the following picture to fix the wall mount support. →Use a level to verify that the wall mount is positioned horizontally. →If the screw cannot be tightened in the designated position, do so in the position nearest the original. However, do not change more than 2 positions from the designated position. →Fix 2 wall mount fixing screws each on the top left and right and 2 others each on the bottom left and right. →At this time, use a "+" shaped screwdriver (manual or electric) to turn the screw so that the wall, the wall mount support, and the screws come into close contact.ENGLISH4How to combine the wallmount support and TV1. Pull the wall mount bracket installed on the wallforward as much as possible.-Use tools if necessary.2. Fold the anti-push paper into a box.-Take out the anti-push paper, and fold it into a box along the folding lines.-Press the marked part to fix the shape.3. Insert the anti-push paper box inside the bracket toprevent the bracket from being pushed back whileinstalling the TV.-Place the box with the front/back arrows on thebox facing up.-After inserting the anti-push paper box, push thebracket so that the box does not fall off.4. Push the two safety pins on the left and right sidesof the bracket to open them.81 2。
液晶电视机支架的安装说明液晶电视机支架的安装说明一、安装前准备1. 确保您购买的液晶电视机支架适合您的电视机尺寸和重量。
2. 准备好所需的工具，包括螺丝刀、钻孔机、电钻以及水平仪等。
3. 阅读并熟悉安装说明书，确保您了解每个步骤。
二、确定安装位置1. 使用水平仪的帮助，确保您选择的安装位置处于水平状态。
2. 确保安装位置没有电源线或其他设备，以免干扰您的安装过程。
三、安装液晶电视机支架1. 将支架背板固定在墙上或其他所选择的安装位置上。
a. 使用钻孔机在墙上钻孔，确保孔与支架背板上预设的安装孔对齐。
b. 使用相应的螺丝将支架背板固定在墙上。
c. 确保螺丝紧固牢固，以保证支架的稳定性。
2. 安装支架臂和支架底座。
a. 将支架臂固定在支架背板和支架底座上。
b. 确保使用正确的螺丝将支架臂和支架底座连接在一起。
c. 仔细检查所有固定螺丝是否紧固。
3. 调整支架臂和支架底座的高度和角度。
a. 根据您的需求和喜好，调整支架臂和支架底座的高度和角度。
b. 请注意，支架臂和支架底座的调整可能需要使用螺丝刀或扳手等工具。
四、安装液晶电视机1. 将液晶电视机放置在支架底座上。
a. 注意辨别液晶电视机的底座接口，并将其插入支架底座。
b. 请确保底座插口与支架底座紧密连接，避免液晶电视机倾斜或不稳定。
2. 确保液晶电视机固定稳当。
a. 使用支架附带的螺丝将液晶电视机和支架底座固定在一起。
b. 请务必紧固螺丝，以确保液晶电视机的安全和稳固。
五、安装完成后的注意事项1. 打开液晶电视机，检查画面是否清晰、稳定。
2. 使用遥控器测试液晶电视机的各项功能，确保一切正常。
3. 定期检查并紧固支架的螺丝，以防止松动和不稳定。
六、注意事项1. 若不熟悉电器设备的组装，请寻求专业人士的帮助。
2. 在安装过程中，确保电源线没有接通电源，以免发生电击事故。
3. 若安装过程中遇到任何问题，请立即停止操作，并咨询专业人士。
七、总结本文介绍了液晶电视机支架的安装步骤，包括准备工具、确定安装位置、安装支架、安装液晶电视机以及注意事项。
电视机壁挂安装说明书一、概述电视机壁挂是一种便利的安装方式，可以使电视机与墙壁紧密结合，节省空间，提高观赏体验。
本说明书将详细介绍电视机壁挂的安装步骤和注意事项，请仔细阅读并按照指导进行操作。
二、安装前准备在进行电视机壁挂安装之前，请确保以下准备工作已经完成：1. 根据墙壁的材质，选择合适的壁挂支架和安装螺丝。
2. 确定电视机的型号和尺寸，以便正确选择壁挂支架。
三、安装步骤1. 钻孔根据电视机尺寸和安装要求，在墙壁上确定好电视机的安装位置。
使用电钻和合适尺寸的钻头，在预定的位置上打孔。
2. 安装壁挂支架将壁挂支架分为上下两部分，根据生产商提供的安装图纸和说明书，按照图纸上的标记，将支架的底座固定在墙壁上。
3. 安装电视机支架将电视机支架固定在电视机背面。
将支架与电视机背面的固定孔对准，使用螺丝固定支架与电视机。
4. 安装电视机请至少两人合作进行电视机的安装，将电视机与已安装的壁挂支架对准，缓慢地将电视机挂在支架上。
5. 调整角度根据需要，轻轻调整电视机的角度，确保观看时的舒适度和视野范围。
四、注意事项1. 安全性在安装过程中，请注意自身安全和电视机的安全。
请确保所选用的壁挂支架具有足够的承重能力，并且使用合适的螺丝固定。
2. 墙壁材质不同的墙壁材质需要采用不同的安装方法。
在选择安装位置之前，请确认墙壁的材质，并咨询专业人士以获得正确的安装建议。
3. 电源线和信号线在安装过程中，请注意电源线和信号线的布线。
建议通过合适的方式将线缆隐藏在墙壁后或使用线槽进行整齐布线。
4. 安装位置根据使用需求和家居布局，选择合适的安装位置。
确保电视机安装位置的高度和角度符合观看习惯，并避免阳光直射。
五、维护和保养1. 定期清洁使用干净柔软的布进行定期清洁，避免使用化学清洁剂或腐蚀性溶液。
2. 避免震动请避免对电视机施加剧烈震动或冲击，以免影响其正常工作。
3. 防尘长时间不使用电视机时，可使用透明防尘罩覆盖，防止灰尘积累。
电视机可伸缩支架技术领域本实用新型用于各种挂壁的液晶电视机、液晶显示器等的支架.背景技术随着科技的发展,液晶电视机越来越普及，液晶电视机有体积小，清晰都高，能耗小等众多优点。
但液晶电视机也有其自身的劣势，就是一般液晶电视机必需要安装在墙壁上，且一固定就无法对电视机进行角度的变换。
设计目的针对上述”液晶电视机必需要安装在墙壁上,且一固定就无法对电视机进行角度的变换”的现象,我小组进行了激烈的讨论,最终设计了下述" 电视机可伸缩支架"的方案，希望能够有效的解决问题。
数据设定买进的电机（已经装有减速装置）的转速为120r/min。
设计方案下面为此支架的不同角度的视图:侧面图中有三个电机分别为电机1、2、3，其中电机1和电机2的作用一是控制电视机的向前推出，二是控制电视机的上下转动。
电机电机3的作用是控制电视机的左右转动。
侧面图中有三个部位做上了标记，我们对其进行了放大处理，见下图：局部放大图中电机1、2的功率输出利用齿轮传动输出，控制杆件的滑动，利用剪刀原理，从而达到将电视机的向前推出。
通过计算可取传动比为2：1,记各齿数可分别取48、24。
电机3的传动通过涡轮蜗杆传动,电机3这样可获得较大的传动比，传动比为40:1，。
上图中四加黑小圆为膨胀螺钉的通过孔，用于与墙壁的连接或固定,上下两条滑道分别为电机1、2所要控制的轨迹，即电机1、2的运动轨迹，见下图：在上图中，由计算可得电机3所要安装的支架板（图中为与电机3紧密相连，为与其左侧的矩形)的宽度不能超过支架与电视机中线的1.7倍。
实施方式1、装置未工作时，电视机最外处离墙面的距离小于120mm;2、通过遥控装置控制电机1、2的转动，带动两根支杆靠墙一段的相互靠拢运动，而两支杆的“剪刀差”运动，将电视机支出去.并假定此时电机的转向为正方向.此过程用时一般为1—2秒；3、当两杆的一端分别运动到其对应滑道的最顶端时，电视机完全被支出,其里墙面的总距离为为320mm，期中两支杆的长度都为200mm；4、通过控制电机1、2的反向转动，让两杆的支出距离不同,从而控制电视机上下转动，改变电视机倾斜角.此过程用时一般为1—2秒;5、通过控制电机3的不同转向，从而控制电视机左右转动，改变电视机倾斜角。
液晶显示器支架是指在不同的领域将液晶显示器固定或者支撑在某个点上，如墙壁、桌面、地面、屏风、工业设备、机械设备等。
解决传统显示器底座只能放在桌面，根据需求实际应用正确选择液晶显示支架，以手动调节方式轻松使液晶显示器升降高低、旋转角度、摆动角度、倾斜角度、伸缩获取更合适的角度。
我们所介绍的液晶显示器支架是适用14-24寸范围内液晶显示器，而且显示器背面须支持壁挂（背面有4个安装螺丝孔，背面的安装螺丝孔孔距为75mm×75mm或100mm×100mm)，液晶显示器通过这4个螺丝孔与支架固定，市场上14-24寸液晶显示器背部大部分具备有这个壁挂功能（背面的安装螺丝孔孔距为75mm×75mm或100mm×100mm）。
只要符合前面所讲的液晶显示器基本可以适用安装显示器支架。
根据液晶显示器支架的安装方式分类一、壁挂式：1、安装在墙壁（液晶显示器支架安装在实墙、木板墙）2、安装在设备外体侧面（液晶显示器支架固定在机械设备外体）3、安装在办公屏风家具（液晶显示器支架安装在屏风挡板上）二、立柱式桌面固定式：1、桌夹式（液晶显示器支架的立柱底座通过桌面边缘通过五金附件上下夹紧桌面）。
2、锁孔式（在桌面打孔，液晶显示器支架立柱底座与下底板上下锁紧）3、自带底座式（这里指在液晶显示器支架自带较大的底座，液晶显示器支架在无需外部固定的条件下安装显示器后支架可垂直站立不倒不倾斜。
液晶显示器支架应用分类：办公室/个人工作室：节省办公室的使用空间，根据需求可添加一个或多个显示设备监控中心/金融系统：有效利用空间，更有条理的分析视频画面/数据，使用更为方便快捷。
工业机械设备应用：多种安装方式，可根据要求安装在设备的任意位置，旋转方向、调节角度方便工作人员操作。
客服中心/询问处：节省办公台使用空间，方便工作人员操作，提高办事效益以及企业形象。
休闲娱乐中心：可安装在休闲娱乐桌椅，让客户调节任何角度随意观看视频画面，提升服务质量以及形象。
首页>帮助中心>购物指南>平板电视机/显示器支架购买安装指南平板电视机/显示器支架购买安装指南一、支架购买指南：卡纳虎提供的一系列高品质的液晶、等离子、LED电视机支架几乎可以覆盖所有的平板电视机的安装要求。
由于我们网站上的支架产品种类很多，客户在面对如何选择正确的支架时会有许多的疑问。
一直以来，我们都致力于为客户提供最满意的产品与服务。
本用户指南旨在提供相关信息和技术参数，以方便客户购买到合适并满意的支架类产品。
支架选择第一步：安装孔距及电视机重量匹配确认VESA安装孔距指的是电视机/显示器后部四个安装孔之间的距离。
如下图即为VESA75 安装孔距:VESA标准孔距是以毫米为单位的，最普遍的标准如下所示：1.VESA 50: 50*50mm 12寸以下2.VESA 75: 75*75mm 12寸至23寸3.VESA 100: 100*100mm 12寸至23寸4.VESA 200: 200*200mm 和200*100mm 23寸至32寸5.VESA 400: 400*400mm 和400*200mm 32寸至55寸6.VESA 600: 600*400mm 一般50寸以上7.VESA 800: 800*400mm 一般60寸以上例如：如果孔距在水平方向是400mm，在垂直方向是200mm，那么对应的VESA标准为VESA400*200，在我们支架的信息表上面，产品规格一栏列有产品所能够支持的最大的VESA标准孔距以及最大承重。
如果你的电视机/显示器背面的安装孔距低于我们产品最大安装孔距范围并且重量也比最大承重要小，那么一般来说你的电视机就可以使用这个支架的。
根据我们在苏宁/国美实地调查发现：目前在国内市场，大多数桌上液晶显示器的安装孔都是VESA75或VESA100的；23-37寸的电视机，大多数是VESA200*200的孔距，部分是200*100的；37-55寸的电视机，大多数是VESA400*400的孔距，部分是200*200、300*200或400*300的孔，个别是600*400的孔。
液晶电视挂墙支架标准（修改稿）发布实施前言本标准是深圳创维－RGB电子有限公司研究院新品开发技术标准。
本标准由深圳创维－RGB电子有限公司研究院提出。
本标准由深圳创维—RGB电子有限公司标准部归口。
本标准起草单位：深圳创维－RGB电子有限公司研发中心结构所。
本标准主要起草人：本标准批准人：本标准首次发布日期：液晶电视挂墙支架标准1范围 (1)2安装基本要求 (1)3整机结构挂墙部分 (1)3.1挂墙孔间距 (1)3.2挂墙螺钉 (2)3.3整机后壳挂墙沉孔 (2)4 19-22寸挂墙支架 (3)4.1 20WH01挂架 (3)4.2 20WH02挂架 (3)4.3 22WH01挂架 (4)5 26-32寸挂枪支架 (5)5.1 32WH01挂架 (5)5.2 32W H02挂架 (6)5.3 32WH03挂架 (6)6 37寸及37寸以上挂墙支架 (7)6.1 42WH01挂架 (7)6.2 42WH02挂架 (8)7通用挂架匹配说明 (9)8 附件一 (10)9 附件二 (11)1 范围本标准规定了公司目前所配置的各种液晶电视挂架的规格和适用范围，为19寸-55寸液晶电视提供合适的挂墙支架。
本标准适用于公司所有液晶电视与挂架安装相关的结构设计，以及各种挂架的设计和选用。
2 安装基本要求●为了保证安全，安装液晶电视和挂架要求专业人员进行所有的安装；●挂架主要适用于垂直面上的挂墙安装，避免安装在斜面上和天花板上；●挂架的安装主要适用于混凝土、实心砖墙面或者有相同强度的其它墙面上；3整机结构挂墙部分3.1挂墙孔间距挂架原则上采用四点固定方式，即在整机后壳留四个固定螺丝柱。
根据结构新标准，挂墙孔间距按照VISA标准设计（除55寸）,具体数据参照图1挂墙间距示意图和表1挂墙间距参数表屏中心图1 新标准挂墙间距示意图表1 新标准挂墙间距参数表3.2挂墙螺钉● 19-22寸采用M4的机牙螺钉，整机相应的螺纹孔深度大于20mm● 26-32寸采用M5的机牙螺钉，整机相应的螺纹孔深度大于20mm● 37寸及以上尺寸采用M8的螺钉，整机相应的螺纹孔深度大于20mm3.3整机后壳挂墙沉孔为了方便挂架的安装，保证挂架的安装效果，后壳四个固定螺丝柱位置最好是平面。
如果后壳外型是弧面，可以考虑螺丝柱处沉孔或者凸台处理。
如果后壳做沉孔，如图2后壳挂墙沉孔示意图。
孔的大小和深度要求：32寸及以下的沉孔直径D ＞20mm，建议做到D=22mm；H≤5mm，建议做到H= 2mm；37寸及以上的沉孔直径D ＞20mm，建议做到D=22mm；H≤10mm，建议做到H=5mm。
图2后壳沉孔示意图4 19-22寸挂墙支架4.1 20WH01挂架20WH01挂架适用于19-22寸的液晶电视的挂墙安装。
图3为20WH01挂架的结构示意图；图4为20WH01挂架和整机的装配示意图。
20WH01可适用于满足下列条件的机型：1、固定孔距为100*100mm2、AV端子侧置或者下置。
图3 20WH01挂架的结构示意图4 20WH01挂架装配示意4.2 20WH02挂架20WH02挂架是在20WH01基础上为了满足端子后插，结构加厚升级的挂架。
图5为20WH02挂架的结构示意图，图6为20WH02挂架和整机的装配示意图。
20WH02可适用于满足下列条件的机型：1、定孔距为100*100mm2、AV端子侧置、下置、后置图5 20WH02挂架结构示意图6 20WH02挂架装配示意4.3 22WH01挂架22WH01挂架是在满足19-22寸LCD电视挂墙的基础上，考虑了端子后插，并从成本和兼容性上进行优化的一款挂架。
图7为22WH01挂架的结构示意图，图8为22WH01挂架和整机的装配示意图。
22WH01可适用于满足下列条件的机型：1、挂墙孔距为100*100mm（水平安装孔距可根据实际可调）2、AV端子侧置、下置、后置5 26-32寸挂墙支架5.1 32WH01挂架32WH01挂架主要适用于26-32寸的LCD 电视的挂墙安装。
目前适用于公司老标准的所有26/32寸的液晶电视的挂墙安装，但是不能用在端子后置的新标准机型上。
图9为32WH01挂架的结构示意图，图10为32WH01挂架和整机的装配示意图。
32WH01可适用于满足下列条件的机型：1、挂墙孔距小于480*307mm图10 32WH01挂架装配示意5.2 32WH02挂架32WH02是为了满足采用新标准机型端子后置的挂墙需要，同时又兼容32WH01挂架的使用机型，在32WH01的基础上改进升级的一款挂架。
目前适用于公司新老标准的所有26/32寸的液晶电视的挂墙安装。
图11为32WH02挂架的结构示意图，图12为32WH02挂架和整机的装配示意图。
32WH02可适用于满足下列条件的机型：1、挂墙孔距小于420*250mm2、端子下置、侧置、后置图11 32WH02挂架结构示意图12 32WH02挂架装配示意5.3 32WH03挂架32WH03是按照新标准机型的挂墙孔距，同时在兼容性和成本上进行优化的一款挂架。
目前适用于公司新标准的26/32寸的液晶电视的挂墙安装。
图13为挂架的结构示意图，图14为挂架和整机的装配示意图。
32WH03可适用于满足下列条件的机型：1、挂墙孔距垂直孔距可以是100mm或者200mm；水平孔距可以根据实际可调。
2、端子下置、侧置、后置图13 32WH03挂架结构示意图14 32WH03挂架装配示意6 37寸及37寸以上挂墙支架6.1 42WH01挂架42WH01挂架主要适用于37寸及37寸以上的液晶电视的挂墙安装。
目前用于公司老标准的所有37寸以上的LCD电视的挂墙安装，但是不能用在端子后置的新标准机型上。
图15为42WH01挂架的结构示意图，图16为42WH01挂架和整机的装配示意图42WH01可适用于满足下列条件的机型：1、挂墙孔距小于580*350mm2、端子下置或者侧置图15 42WH01挂架结构示意图16 42WH01挂架装配示意6.2 42WH02挂架42WH02是为了满足采用新标准机型端子后置的挂墙需要，同时又兼容现在42WH01挂架的使用机型，在42WH01基础上改进升级的型号。
目前适用于公司新老标准的所有37寸及37寸以上的LCD电视的挂墙安装。
图17为42WH02挂架的结构示意图，图18为42WH02挂架和整机的装配示意图。
42WH02可适用于满足下列条件的机型：1、挂墙孔距小于580*350mm2、端子下置、侧置、后置图17 42WH02挂架结构示意图18 42WH02挂架装配示意7通用挂架匹配说明表2通用挂架匹配说明注：（1）目前在用的挂架有20WH01、20WH02、32WH01、42WH01、43WH01（大尺寸PDP使用）。
（2）22WH01挂架成本比20WH02低，可取代20WH01和20WH02。
（3）32WH02挂架成本比32WH01低，可取代32WH01，兼容26/32新老标准的机型，但成本比32WH03高，建议可在新老机型同时生产时的过渡阶段采用。
（4）32WH03挂架适用于26/32新标准的机型（32L05、32M10等），不能兼容目前在产的26/32老标准的机型（32L01、32L02等），但是成本较低，建议可用在新标准的机型上面。
（5）42WH02挂架成本较42WH01低，兼容37寸及以上的新老标准机型，可以取代42WH01挂架。
8 附件一：新标准设计的机型与WH01挂架匹配会出现的问题（1）后壳与墙之间的距离偏小32WH01和42WH01挂墙后整机后壳与墙面的距离为30-33mm之间，加上后壳下沉的距离15-25mm，端子面与墙的距离大概为45-53mm。
端子后置，由于A V端子长度限制的缘故，端子面与墙面的距离保证大于65mm才能保证所有端子的置放（如图19）。
（2）挂墙后支架与AV端子干涉由于32WH01和42WH01的结构形式限制，匹配新标准机型后，可能会出现挂架与端子干涉的情况（如图20）；如果采用升级的挂架，则不会出现干涉的情况（如图21）。
图19 WH01后壳与墙的距离图18 WH01挂架与AV端子干涉图21 新挂架装配示意图9 附件二：创维液晶电视挂架的安装说明书参考创维液晶电视机壁挂架安装手册型号: 42WH01为确保正确使用,请仔细阅读此手册, 并将其妥善保存以备日后参考.适用于37/40/42/46/47/52寸液晶电视（42L18/19除外）标志约定使用以下标志,以确保安全地使用该产品,预防自身及其它人员遭遇危险并防止财产受损。
本安装指南中有关图标的约定如下:重要的安全说明1.阅读和理解全部说明, 并严格按照说明指示操作使用。
2.安装液晶电视和本壁挂架需要具备专业的技术知识,并要求至少要有两个专业人 员进行本装置的所有安装工作, 不要擅自尝试自行安装本装置,以免误装及其所3.保证安全, 务必由专业人员协助您指定好安装位置,以使其力度能足够长时间支 撑液晶电视和本壁挂架的总重量。
并采取措施以确保其具有足够的强度承受地震, 振动和其它外力的作用。
不正确的安装可能导致液晶电视的跌落以及人身伤害。
总重量(电视+壁挂架) : 20kg 60kg (视不同型号电视而不同)木制墙上进行安装安装时,柱子必须能够支撑液晶电视和壁挂架的总重量。
若柱子的强度不够,应加固,勿在装饰性的柱子上或糊墙纸板上进行安装。
使用能够足以支撑液晶电视重量的标准紧固件。
禁 止禁止入内4.发生下列情况时, 请从墙壁插座拔出插头,并将维修工作委托给经销商:A.液晶电视松动,且晃动明显。
B.装配螺钉或部件松动或丢失。
C.本装置在性能上发生明显变化。
无论发生何种故障,应立即按以下步骤进行操作:A.从电源插座上拔出插头。
B.关闭液晶电视的电源。
C.联系当地的经销商。
从插座上拔出插头联系当地的经销商5.要求你的经销商重新安装, 移动或调整本壁挂架装置。
任何不正确的安装或调整都将可能导致液晶电视的跌落和人身伤害。
非专业承包商严禁操作。
6.为了减少触电危险, 请勿在靠近水的地方或湿度过高的地方安装本装置。
7.请勿堵塞通风口, 也不要将本装置安装在散热器附近或没有适当的通风设备的地方。
同时,为了防止堵塞通风,安装时,应在四周留有足够的空间。
否则,内部的温度会升高, 可能导致火灾。
也避免在温度过高的地方安装本装置。
8.避免在空调的进气口或出气口安装本装置，也避免在多灰尘,有油烟或烟草的地方安装,否则,将可能引起火灾。
9.本装置安装在垂直面上,避免安装在斜面上,也不能面朝上安装,否则,将可能导致液晶电视跌落和人身伤害。
禁 止禁 止10.为了避免您在收看电视节目时由于强光引 起的眼睛疲劳, 请勿安装在有阳光或其它 强光直射的地方。
