柔性电路板(FPC)线路设计技巧

FPC软板工艺技术FPC软板是一种非常薄、柔性的电子元件，广泛应用于手机、平板电脑、电视等电子产品中。

它的制作工艺技术十分复杂，需要经过多个步骤才能完成。

下面我们来简单介绍一下FPC 软板的制作工艺技术。

首先，FPC软板的制作需要先设计电路图和板子图。

设计师将根据产品的需求和性能要求，绘制出电路图和板子图。

电路图上标示着各种元器件的连接方式，而板子图上则标示着元器件的布局和走线方式。

接着，将设计好的电路图和板子图传输到电子CAD软件中进行布线设计和检查。

布线设计需要考虑信号传输的稳定性和最短路径，保证电路的性能和可靠性。

检查则是为了避免设计上的错误和重复工作。

然后，制作软板需要准备好铜箔和基板材料。

铜箔是用来制作导线的材料，而基板则是支持组装元器件的平台。

铜箔需要通过蚀刻和冷冲压等工艺，将不需要的部分去除，并形成规定的线路和导线图案。

接下来，将经过蚀刻和冷冲压的铜箔粘合在基板上，并进行多道工序的加工和热处理。

这些加工工序包括成型、打孔、压花和背光等，目的是为了增强软板的柔韧性和可靠性。

在所有的加工工序完成之后，还需要进行测试和检测。

测试和检测的目的是为了验证软板的性能和稳定性。

主要内容包括表面观察、电性能测试和机械性能测试等，确保软板符合设计要求并能够正常工作。

最后，将制作好的FPC软板进行组装和包装。

组装时需要将元器件焊接到软板上，并进行电连接和固定。

包装则是将软板放入适当的容器或袋子中，以保护软板免受外界环境的干扰和损坏。

总结起来，FPC软板的制作工艺技术包括电路图和板子图设计、CAD布线设计、铜箔和基板材料准备、蚀刻和冷冲压加工、测试和检测，以及组装和包装等多个步骤。

这些步骤需要高度精确的操作和控制，以确保软板的质量和性能。

随着科技的不断发展，FPC软板的制作工艺技术也在不断提升和创新，为电子产品的发展提供了坚实的支持。

fpc排线FPC排线摘要：本文将介绍FPC排线（Flexible Printed Circuit），即柔性印刷电路板。

首先，我们将了解FPC排线的基本概念和结构。

然后，将介绍FPC排线的应用领域和优势。

最后，我们将讨论FPC排线的制造和未来发展趋势。

一、引言FPC排线是一种柔性印刷电路板，由柔性基材和导电薄膜组成。

它通常用于连接各种电子设备的不同部件，如LCD屏幕、键盘、摄像头、触摸屏等。

相比于传统的刚性印刷电路板，FPC排线具有更好的弯曲和折叠性能，因此在许多领域得到广泛应用。

二、基本结构FPC排线通常由三个主要部分组成：基材、导电层和保护层。

基材是FPC排线的基础，它通常由聚酰亚胺（PI）或聚酰胺（PA）等材料制成，具有良好的柔性和耐高温特性。

导电层通常使用铜箔或铜薄膜制成，被镀覆在基材的表面上，并通过化学蚀刻或机械加工的方式形成所需的导线图案。

保护层用于保护导电层免受外部环境的损害，通常由聚酰亚胺（PI）或聚乙烯醇（PVA）等材料制成。

三、应用领域和优势FPC排线在许多电子设备中都有广泛的应用。

以下是几个典型的应用领域：1. 移动设备：FPC排线通常用于连接手机、平板电脑等移动设备的不同组件，如屏幕、摄像头和电池。

由于FPC排线的柔性特性，可以轻松折叠和弯曲，适应移动设备的紧凑设计。

2. 汽车电子：FPC排线在汽车电子中也很常见，用于连接汽车仪表盘、导航系统、后视镜等部件。

由于FPC排线具有耐高温的特性，在汽车行驶过程中能够稳定工作。

3. 医疗设备：FPC排线在医疗设备中的应用也越来越广泛，如心电图机、医疗监护仪等。

由于FPC排线具有优异的柔性特性和抗氧化性能，能够适应复杂的医疗环境。

相比于传统的刚性印刷电路板，FPC排线具有以下优势：1. 柔性：FPC排线可以轻松折叠和弯曲，适应各种复杂的设备布局和设计需求。

2. 轻薄：FPC排线相对于刚性印刷电路板更薄更轻，能够节省设备的空间和重量。

3. 可靠性：FPC排线具有良好的抗振动和抗冲击性能，在各种恶劣环境下仍能可靠工作。

FPC的设计重点解读FPC（Flexible Printed Circuit）是一种柔性印制电路板，由先进的柔性基材制成，可用于连接各种电子设备的各种部件。

FPC的设计重点在于满足柔性需求、提高可靠性和性能、降低成本，并适应不同行业的应用需求。

首先，柔性需求是FPC设计的重要考量因素之一、FPC相比于传统的刚性PCB，具有柔性和可弯曲的特性，因此可以适应更加复杂的装配环境和空间限制。

在设计中，需要考虑到电路板的弯曲半径、折叠和拉伸等弯曲形态，确保电路板在使用过程中不会因为机械应力而产生开路或短路等故障。

其次，FPC的可靠性和性能也是设计的关键要点。

由于FPC通常被应用在移动设备、汽车电子、医疗设备等领域，对可靠性和性能有较高的要求。

例如，在电气连接设计中，需要确保信号传输的可靠性和抗干扰能力，采用合适的屏蔽和接地措施。

同时还需要考虑温度、湿度、震动等环境因素对FPC的影响，选择适当的材料和工艺来提高FPC的耐用性。

降低成本也是FPC设计的重点之一、FPC的制造过程相较于刚性PCB较为复杂，因此成本也相对较高。

在设计中，需要优化布线、减少层数，降低测试和组装的难度，提高生产效率，从而降低制造成本。

同时，还需要考虑材料的选择和工艺的合理性，以确保在降低成本的同时不牺牲品质和性能。

此外，FPC的设计还需要考虑特定行业的应用需求。

不同行业对FPC的要求也不尽相同。

例如，在医疗设备领域，对FPC的生物相容性和抗菌能力有较高的要求；而在汽车电子领域，对FPC的温度范围和耐油性能有较高的要求。

因此，设计人员需要了解不同行业的需求，根据具体应用场景进行定制化设计，以满足不同行业的需求。

综上所述，FPC的设计重点主要体现在满足柔性需求、提高可靠性和性能、降低成本以及适应不同行业应用需求上。

只有在综合考虑这些重点因素的基础上，设计出符合特定要求的FPC，才能更好地满足市场需求并推动FPC技术的发展。

FPC拼版设计方法1. 简介FPC（Flex Printed Circuit）是一种柔性印刷电路板，由于其柔性和可折叠性，被广泛应用于电子产品中。

拼版设计是指将多个FPC板连接在一起形成一个整体的设计过程。

本文将介绍FPC拼版设计方法的相关知识，包括FPC的特点、拼版设计的原则和步骤以及常见的问题和解决方法。

2. FPC的特点FPC相比传统刚性电路板具有以下几个特点：•柔性和可折叠性：FPC由柔性基材制成，可以弯曲、折叠和扭曲，适用于需要弯曲或卷曲安装的场景。

•轻薄小巧：FPC相对于刚性电路板更轻薄小巧，适应紧凑空间布局的需求。

•高密度布线：由于使用了柔性基材和薄膜技术，FPC可以实现更高密度的布线。

•良好的信号传输特性：FPC采用了铜箔导线，在高频信号传输方面具有较好的表现。

3. 拼版设计原则在进行FPC拼版设计时，需要考虑以下几个原则：•电路结构合理：根据实际需求设计FPC的电路结构，包括信号线、电源线和地线等。

要注意信号线的走向、长度和宽度，以及电源线和地线的分布情况。

•保证信号完整性：在设计中要考虑信号的传输完整性，避免信号受到干扰或衰减。

可以采用屏蔽、隔离和阻抗匹配等技术手段来提高信号完整性。

•布局紧凑：由于FPC相对较小巧，可以在设计中尽量紧凑布局，节省空间。

但同时也要考虑到布线的可靠性和维修的便捷性。

•引脚分配合理：在拼版设计中，需要合理分配引脚位置，方便连接其他模块或部件，并且避免引脚之间的干扰。

•考虑可靠性和制造工艺：在设计过程中要考虑到FPC的可靠性和制造工艺。

例如，在连接处可以采用焊接或压接方式来增加连接的稳定性。

4. 拼版设计步骤进行FPC拼版设计时，可以按照以下步骤进行：步骤一：确定设计需求根据实际需求确定FPC的设计要求，包括电路结构、尺寸和布局等。

步骤二：绘制电路原理图根据设计需求，绘制FPC的电路原理图。

在原理图中标注信号线、电源线和地线等，并确定引脚分配情况。

步骤三：进行布局设计根据电路原理图进行布局设计，将各个模块或部件放置在合适的位置。

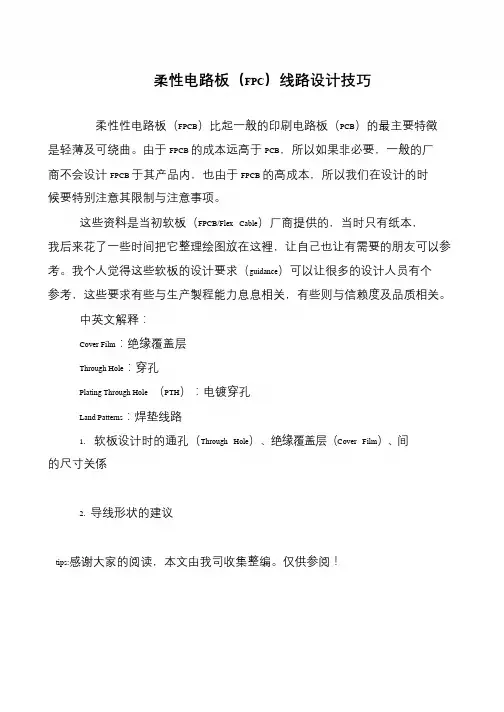

柔性电路板（FPC）线路设计技巧
柔性性电路板（FPCB）比起一般的印刷电路板（PCB）的最主要特徵是轻薄及可绕曲。

由于FPCB 的成本远高于PCB，所以如果非必要，一般的厂
商不会设计FPCB 于其产品内，也由于FPCB 的高成本，所以我们在设计的时
候要特别注意其限制与注意事项。

这些资料是当初软板（FPCB/Flex Cable）厂商提供的，当时只有纸本，
我后来花了一些时间把它整理绘图放在这裡，让自己也让有需要的朋友可以参考。

我个人觉得这些软板的设计要求（guidance）可以让很多的设计人员有个
参考，这些要求有些与生产製程能力息息相关，有些则与信赖度及品质相关。

中英文解释：
Cover Film：绝缘覆盖层
Through Hole：穿孔
Plating Through Hole （PTH）：电镀穿孔
Land Patterns：焊垫线路
1. 软板设计时的通孔（Through Hole）、绝缘覆盖层（Cover Film）、间
的尺寸关係
2. 导线形状的建议
tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

1.1 柔性板定义..................ห้องสมุดไป่ตู้.......................................................................................................8
1.2 柔性板的优缺点...................................................................................................................8
4.2 安装方式 ...........................................................................................................................19
4.3 阻抗、屏蔽要求.................................................................................................................19
2.3.3 酚丁缩醛胶(Phenolic Butyrals Adhesives) .................................................................16
2.3.4 增强胶(Reinforce Adhesives) .....................................................................................16

FPC设计指南范文FPC (Flexible Printed Circuit)是一种灵活的印刷电路板，由柔软的基材和互连电路构成。

FPC具有重量轻、体积小、抗震性强、弯曲性好等特点，广泛应用于电子产品中。

本文将为大家提供一些FPC设计指南，以帮助您进行FPC设计。

1.了解应用需求：在进行FPC设计之前，首先要详细了解在哪种应用中使用FPC，以便选择合适的材料和制造工艺。

不同的应用场景可能需要不同的导电性能、柔韧性和环境适应性。

2.选择合适的基材：FPC基材可以采用聚酰亚胺（PI）或聚酯（PET）等材料。

聚酰亚胺具有较高的耐高温性能和稳定性，适用于高温环境下的应用。

而聚酯则更适用于低温环境和对成本敏感的应用。

3.确定线宽和线距：线宽和线距会影响FPC的导电性能和电气稳定性。

一般来说，线宽和线距越小，FPC的导电能力越好，但也会增加制造成本。

因此，设计时需要综合考虑需求和成本，并选择合适的线宽和线距。

4.避免过度弯曲：FPC的柔韧性是其重要特点之一，但过度弯曲可能导致电路断裂或短路。

因此，在设计中应避免过度弯曲，特别是对于较薄的FPC。

必要时，可以添加衬板或屏蔽层来增加强度和抗弯性。

5.合理布局：在进行FPC布局时，应合理安排元件的位置和连接关系，以最大程度地减少线路长度和信号干扰。

同时，还需要考虑线路的走向，尽量避免交叉和重叠，以减少串扰和电磁干扰。

6.抗干扰设计：对于涉及较高频率和敏感信号的应用，如无线通信或高速数据传输，需要更加注意抗干扰设计。

可以采用屏蔽层、接地平面、差分信号布局等方法来减少噪声干扰和信号失真。

7.考虑制造工艺：FPC的制造过程与常规刚性PCB有所不同，设计时需考虑制造工艺要求。

例如，在焊盘设计时应避免过多的焊锡浸入，以免影响导电性能。

同时，还需要合理设置抗焊盘，以确保良好的焊接质量。

8.可靠性测试：完成FPC设计后，应进行可靠性测试以验证设计的性能和可靠性。

测试内容可以包括电气测试、机械强度测试和环境适应性测试等。

FPC设计规范范文FPC（Flexible Printed Circuit）是一种柔性印刷电路板，广泛应用于电子产品中，如移动设备、汽车电子、医疗设备等。

为了确保FPC的设计和制造质量，需要遵循一些设计规范。

以下是针对FPC设计的一些重要规范：1. 厚度规范：FPC的厚度通常在0.1mm到0.5mm之间，具体厚度应根据具体应用来确定。

设计时应确保FPC的厚度满足产品要求，并且在制造过程中保持一致性。

2.弯曲半径规范：FPC具有柔性弯曲的特性，但过度弯曲可能会导致线路断裂或损坏。

因此，设计时应遵循弯曲半径的规范，确保FPC能够在弯曲时保持良好的电气连接。

3. 线宽和间距规范：FPC上的线宽和间距应根据电流和信号传输要求来确定。

通常情况下，线宽应大于等于0.1mm，间距应大于等于0.1mm。

线宽和间距的设计应考虑到制造过程中的容差和线路之间的相互干扰。

4.焊盘规范：FPC上的焊盘用于连接其他电子元件，因此焊盘的设计非常重要。

焊盘的尺寸和形状应与要连接的元件兼容，并且焊盘之间应保持足够的间隔，以防止短路。

5.绝缘规范：FPC上的线路应与周围环境隔离，以防止干扰和短路。

设计时应确保线路与其他线路、金属部件和机械部件之间有足够的绝缘距离或使用绝缘材料进行隔离。

6.焊接规范：FPC的焊接过程需要特殊的注意。

焊接温度、时间和压力应根据FPC材料和制造商的建议进行设置，以确保焊接的质量和可靠性。

7.元器件布局规范：在FPC设计中，元器件的布局应尽量紧凑，以节省空间并提高电路性能。

元器件之间的布局应符合信号传输和电源分配的要求。

8.引脚布局规范：FPC上的引脚布局应与连接的元器件兼容，并且应考虑到引脚之间的电气和机械连接。

9.线路走向规范：FPC上的线路走向应遵循信号传输的要求，并且应尽量减少线路的长度和交叉，以降低信号损耗和干扰。

10.标识规范：FPC上的标识应清晰可读，并包括必要的信息，如版本号、制造商、日期等。

柔性印制电路板设计规范
一、定义
柔性印制电路板（Flexible Printed Circuit）是一种以薄膜和成膜
的聚酯纤维基材为衬底，在此基材上采用热转印技术和光固化技术制作出
高密度、精密度高的电路的电子产品。

凭借其独特的使用性能，它可用来
替代热敏电路板，折叠印刷电路板，金属硬底的全固态电路板等。

二、原理
FPC原理主要是把铜箔片压在聚酯薄膜上形成一层厚度为25μm-
150μm的，两表面都覆盖有铜线的聚酯薄膜膜层，然后在膜层表面覆盖
层一层热可分解性材料，经加热处理成熔膜，然后将熔膜压到一块模具上，使膜层上的铜线形成图案，经冷却固化，即可完成FPC的制作过程。

三、FPC材料
FPC的衬底材料一般由聚酯薄膜，铜箔片和掩膜材料组成。

（1）聚酯薄膜：FPC的聚酯薄膜分为相对高温型和低温型。

（2）铜箔片：FPC的铜箔片分为热压铜箔和镀铜。

（3）掩膜：FPC的掩模材料一般分为热转印掩模和光敏掩模。

（1）FPC设计时，应根据电路的需要，合理设计板面平面布局。

（2）FPC线路及元件的布局时，应考虑单元尺寸，间距的可制作要
求及电路的稳定性等因素，以确定合理的布局方案。

一般FPC流程介绍FPC（Flexible Printed Circuit）是一种以柔性基板制成的电路板，适用于各种不同形状和尺寸的电子产品。

它具有较高的可靠性、出色的散热性能、良好的抗振性能和较低的电磁干扰等特点，因此在电子行业中得到广泛应用。

下面将对一般的FPC流程进行详细介绍。

1.设计阶段：在FPC的设计阶段，需要根据产品的需求和要求来进行布线和排布设计。

设计人员需要确定电路的走线方式、连接方式及元器件的位置。

同时，还要考虑到布局的紧凑性、电路信号的稳定性和整体生产成本等因素。

2.材料选择：在FPC的制造过程中，需要选择合适的材料来制作柔性基板。

一般来说，FPC的柔性基板材料可以分为聚酰亚胺（PI）、聚酯薄膜等。

选择合适的材料可以提高FPC的可靠性和性能。

3.图形制作：在图形制作阶段，需要使用计算机辅助设计软件（CAD）来制作FPC的布线图。

布线图是FPC制造的重要依据，它包括了电路的走线、连接方式和元器件等信息。

4.制版：制版是FPC制造的关键步骤之一、制版是通过光刻的方式将图形转移到薄片上的过程。

制板需要使用光刻胶覆盖在薄片上，然后使用UV曝光机将布线图的图形暴露在光刻胶上，最后使用显影液将未暴露的部分去除。

5.蚀刻：在蚀刻过程中，需要将光刻胶暴露出的区域进行蚀刻，以保留需要的电路。

蚀刻可以使用化学蚀刻或机械蚀刻的方式进行。

化学蚀刻是在蚀刻液中进行，而机械蚀刻则是通过机械刮擦来去除暴露的部分。

6.印刷：在印刷过程中，需要使用印刷机将铜箔层印刷在制好的基板上。

印刷可以选择用胶印的方式或者丝网印刷的方式进行。

印刷完之后，需要使用热压设备将铜箔固定在基板上。

7.前后钼层：钼层的添加可以提高FPC的强度和导电性能。

在前后钼层的制作中，需要使用相应的化学方法将钼涂覆在FPC的表面，并通过热压的方式固定。

8.表面处理：表面处理是为了提高FPC的可焊性和耐腐蚀性，在FPC上增加一层金属，一般来说是电镀。

FPC操作注意事项FPC（Flexible Printed Circuit）是一种柔性印刷电路板，由按照电路原理进行金属箔或薄膜等组成的薄板材料制成。

它具有重量轻、柔性可弯曲、空间利用率高等优点，在电子产业中广泛应用。

然而，由于其制作工艺相对复杂，操作过程需要严格控制各项关键因素，以下为FPC操作注意事项。

1.电路设计：在FPC设计中，要特别注意电路布局和布线的合理性，避免电路之间的干扰和交叉。

同时，要考虑电路的功耗和信号完整性，确保电路的工作性能稳定。

2.材料选择：选择合适的FPC材料对于制作质量和性能有着重要影响。

通常，常用的FPC材料有聚酰亚胺薄膜和聚酰胺薄膜。

在选择材料时，需要考虑到电路的特殊需求，比如需要耐高温、耐腐蚀或导电性能。

3.工艺流程控制：FPC制作过程需要经过多个工艺步骤，包括图形制作、原材料加工、电路制作和组装等。

在每个工艺步骤中，都需要严格控制工艺参数，确保FPC的性能和品质。

4.温度控制：FPC制作过程中，温度是一个非常重要的参数。

材料的热膨胀系数和热稳定性对FPC的性能有着重要影响。

因此，需要精确控制温度，避免产生激活应力和引起热变形的问题。

5.压力控制：在FPC制作的过程中，压力是一个关键的参数。

过高的压力会导致FPC材料变形和损坏，而过低的压力则会导致FPC材料层间连接不牢固。

因此，需要根据具体材料的特性和工艺要求，精确控制压力。

6.清洁环境：由于FPC制作过程中对空气中的尘埃和细菌等有着很高的要求，因此需要在制作过程中，保持清洁的生产环境。

使用洁净室或类似的环境，可以有效防止杂质的进入和对FPC的污染。

7.设备和工具的维护：FPC制作过程需要使用一系列的设备和工具，如打孔机、切割机和连接器等。

这些设备和工具的正常运行对FPC的生产效率和产品质量至关重要，因此需要定期进行维护和保养。

8.品质检验：对于每个制作出来的FPC产品，都需要进行严格的品质检验。

通过对电路连接性、电阻和绝缘等参数的测试，可以确保FPC的质量和性能满足要求。

柔性线路板制作⼯艺流程及PCB设计软件应⽤柔性线路板(Flexible Printed Circuit)可以⾃由弯曲、卷绕、折叠,柔性线路板是采⽤聚酰亚胺薄膜为基材加⼯⽽成的,在⾏业中⼜称为软板或FPC.柔性线路板根据层数不同其⼯艺流程分为双⾯柔性线路板⼯艺流程、多层柔性线路板⼯艺流程。

FPC软板可以承受数百万次的动态弯曲⽽不损坏导线，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从⽽达到元器件装配和导线连接的⼀体化；柔性电路板可⼤⼤缩⼩电⼦产品的体积和重量，适⽤电⼦产品向⾼密度、⼩型化、⾼可靠⽅向发展的需要。

随着越来越多的⼿机采⽤翻盖结构，柔性电路板也随之越来越多的被采⽤。

按照基材和铜箔的结合⽅式划分，柔性电路板可分为两种：有胶柔性板和⽆胶柔性板。

其中⽆胶柔性板的价格⽐有胶的柔性板要⾼得多，但是它的柔韧性、铜箔和基材的结合⼒、焊盘的平⾯度等参数也⽐有胶柔性板要好。

所以它⼀般只⽤于那些要求很⾼的场合，如：COF(CHIP ON FLEX，柔性板上贴装裸露芯⽚，对焊盘平⾯度要求很⾼)等。

由于其价格太⾼，⽬前在市场上应⽤的绝⼤部分柔性板还是有胶的柔性板。

下⾯我们要介绍和讨论的也是有胶的柔性板。

由于柔性板主要⽤于需要弯折的场合，若设计或⼯艺不合理，容易产⽣微裂纹、开焊等缺陷。

下⾯就是关于柔性电路板的结构及其在设计、⼯艺上的特殊要求。

柔性板的结构按照导电铜箔的层数划分，分为单层板、双层板、多层板、双⾯板等。

单层板的结构：这种结构的柔性板是最简单结构的柔性板。

通常基材+透明胶+铜箔是⼀套买来的原材料，保护膜+透明胶是另⼀种买来的原材料。

⾸先，铜箔要进⾏刻蚀等⼯艺处理来得到需要的电路，保护膜要进⾏钻孔以露出相应的焊盘。

清洗之后再⽤滚压法把两者结合起来。

然后再在露出的焊盘部分电镀⾦或锡等进⾏保护。

这样，⼤板就做好了。

⼀般还要冲压成相应形状的⼩电路板。

也有不⽤保护膜⽽直接在铜箔上印阻焊层的，这样成本会低⼀些，但电路板的机械强度会变差。

fpc线路板工艺流程FPC线路板（Flexible Printed Circuit）是一种柔性电子电路板，其特点是具有良好的柔性和可折叠性能，适用于一些特殊环境中需要弯曲和受力的电子设备。

本文将介绍FPC线路板的工艺流程。

首先是制作基材。

FPC线路板的基材通常是聚酰亚胺薄膜，该薄膜具有良好的柔性和耐高温性能。

在制作过程中，需要选用高质量的聚酰亚胺薄膜，并使用特殊的设备进行粘接和加热处理，确保基材的质量和稳定性。

接下来是图形设计。

根据电路设计要求，需要使用CAD软件绘制FPC线路板的电路图，确定连接线路和电子元件的排列方式。

在图形设计过程中，需要考虑线路的长度、宽度、间距等参数，并进行合理的优化。

然后是蚀刻金属箔。

根据图形设计，使用光刻技术将电路图案转移到金属箔上，并利用酸性溶液对金属箔进行蚀刻，将多余的金属部分去除，保留出所需的线路图案。

蚀刻过程中需要严格控制温度、浓度和时间等参数，以确保金属箔的质量和精度。

接着是钻孔和开槽。

根据所需的连接方式和布局要求，在FPC线路板上钻孔和开槽，为后续的焊接和组装工艺做好准备。

钻孔和开槽过程中需要使用高精度的数控设备，以确保孔径大小和位置的准确性。

然后是沉铜和覆铜。

通过在表面沉积一层铜，可以增加线路的导电性能和耐腐蚀性能。

沉铜过程中需要使用化学方法或电化学方法，将铜离子沉积在基材的表面。

覆铜是在沉铜的基础上，再覆盖一层厚度适当的铜箔，以增强线路的承载能力和稳定性。

最后是剥蚀和表面处理。

剥蚀是将覆铜中多余的铜去除，保留出所需的线路和金属孔。

剥蚀过程中需要使用酸性或碱性溶液，对覆铜进行腐蚀，达到去铜的目的。

表面处理是对FPC线路板的表面进行特殊处理，以增加线路与电子元件的焊接性能和可靠性。

以上是FPC线路板的工艺流程，每个步骤都需要严格控制和优化，以确保线路板的质量和稳定性。

随着电子设备对柔性电路板的需求增加，FPC线路板的制造技术也在不断发展，为电子设备的发展提供了更多可能性。

引言概述：本文是关于Flexible Printed Circuit（FPC）设计的指南的续篇。

FPC作为一种柔性印刷电路板，具有轻薄、柔性、可弯曲、可折叠等特点，在现代电子产品中应用广泛。

本文将从五个方面详细介绍FPC设计的注意事项和技巧，帮助读者理解和应用FPC设计。

正文内容：一、电路布局与走线规划1. 确定电路布局：在进行FPC设计前，首先需要考虑电路的布局。

合理的电路布局可以最大程度地减少信号干扰和电磁干扰。

在确定布局时，需要考虑到信号传输的长度、信号的优先级、供电的位置等因素。

2. 走线规划：在进行FPC走线时，需要遵循一些规则和原则。

如避免交叉走线、尽量避开高频信号与低频信号的交叉、保持信号走线的长度一致等。

同时，还需要根据电路的特性选择合适的走线层，如最内层用于高速信号走线，最外层用于供电和地线。

3. 确保信号完整性：在FPC设计中，需要注意信号的完整性和可靠性。

为了提高信号的完整性，可以采取一些手段，如增加信号的复用层、用差分信号代替单端信号、使用正确的走线规则等。

同时，还需考虑信号的阻抗匹配，以降低信号的反射和串扰。

二、焊盘和贴片元件设计1. 焊盘设计：焊盘设计是FPC设计中非常重要的一环。

合理的焊盘设计可以保证焊接的可靠性和稳定性。

在设计焊盘时，需要考虑到焊盘的大小、形状、间距等因素。

同时，还需要合理设置焊盘的过孔和防护层，以减少焊盘的损坏和腐蚀。

2. 贴片元件布局：在进行贴片元件的布局时，需要考虑到元件的尺寸、排列方式、电气连接等因素。

合理的贴片元件布局可以提高电路的可靠性和可维护性。

同时，还需注意避免贴片元件之间的短路和开路，保证信号的正常传输。

三、信号层和电源层设计1. 信号层设计：在进行信号层设计时，需要考虑到信号层的数量、位置和走线规划。

合理的信号层设计可以减少信号的串扰和干扰，提高信号的可靠性和抗干扰能力。

同时，还需注意信号层之间的连接和过孔的设置。

2. 电源层设计：电源层的设计直接影响到整个FPC电路的供电和地电网的可靠性。

3.2 FPC 层压结构 单层结构
-4-
双层结构
多层结构
-5-
四．FPC Layout 要求
4.1 Layout 工具 常用 FPC Layout 软件有 Protel99、Protel DXP、Altium Designer 系列， PADS，Cadence，FPC 设计中常用到辅助工具 AutoCAD。 FPC 设计初需根据客户图纸在 CAD 中做出 FPC 外形， 并将此外形放入 TP 组合 图给客户确认。最终将确认后的图纸导入 EDA 软件开始布局布线。 4.2 布局要求 FPC 设计中需要保证 FPC 所占空间小，可靠性高，所以布局很关键。良好的 布局可以使得后续布线简洁有序，并能保证其功能更加稳定所受干扰更小。详细 规则可参照 IC 方案公司所提供 Layout 规则资料。 元器件布局时应注意以下几点： 通常 IC 放于线路板中间， 与其相连的器件应根据原理图将元器件按功能 及接线规律分模块放置于 IC 周围。 IC 电源滤波器件应尽量靠近 IC 电源引脚并使电源先经过滤波器件在接 入 IC 以获得稳定的电源保证其更稳定的工作。 元器件间距应大于或等于 0.5mm，元器件与板框距离应大于 0.5mm。 布局时应将元器件类型标注清楚以免贴片出错，通常情况各类型器件应如下 标注： � IC：U1、U2、U3…… � 电阻、电容、二极管：R1、R2、R3……；C1、C2、C3……；D1、D2、D3…… � 电感：L1、L2、L3…… � 三极管：T1、T2、T3…… � 晶振：X1、X2、X3…… � 可变电阻、可变电容：VRx、VCx（x=1、2、3……） 特殊器件则根据其 Datasheet 进行标注。 应注意将标号有序的放置于丝印层对应元件旁禁止将标号放置于焊盘上，如 元器件过于密集则选择附近空旷区域将标号有序放置并做好标识。此外 IC 器件 应标注第一脚位置， 或在做封装时放置对应起始位置标志以免贴片时出错，有正 负极的元器件需要标明正负。 4.3 布线要求 线宽≥0.7mm，具体信息可通过 FPC 生产厂商了解。 线间距≥线宽， 线间距较小可能会导致短路，空间足够时应尽量取大于。 走线与 FPC 板框间距≥0.2mm。 为保证电气连接良好需做泪滴处理。 尽量不要将过孔或焊盘放置在弯折区域。 走线中避免出现直角或锐角，通常采用 135°角走线，也可以采用圆弧 过渡效果更佳。另外走线应平滑、分布均匀。如 抗撕裂能力。 � 过孔尺寸外径≥0.4mm，内径≥0.2mm。 � 电源线及地线宽度≥0.2mm。 � IIC 走线应避开信号线。 � � � � � �

FPC设计制造组装技术与质量控制柔性线路板（Flexible Printed Circuit Board，简称FPC）是一种用于连接电子元件的柔性电路板。

与刚性线路板相比，FPC具有较好的柔韧性和弯曲性能，适用于需要折弯或曲面设计的应用场景。

FPC的设计制造组装技术和质量控制是保证其性能和可靠性的关键。

一、FPC设计技术在FPC设计中，需要考虑以下几个方面：1.弯曲半径：根据具体应用场景和要求，确定FPC的弯曲半径。

半径越小，FPC的柔韧性和弯曲性能就越好，但也会带来生产和组装上的难度。

2.线路铺设：根据电路的复杂程度和尺寸要求，合理地铺设线路，使得FPC在弯曲和折叠时不会出现短路或断路的问题。

在线路的走向和相交处采用过孔或过孔垫来连接，提高导通性能。

3.接插件位置：确定FPC与其他设备的连接方式和位置，选择合适的接插件，并合理布局，使得连接牢固可靠，并便于组装和维护。

二、FPC制造技术FPC的制造过程主要包括：基板选择、表面处理、铺铜、光刻、蚀刻、拓扑等步骤。

1.基板选择：选择合适的基板材料，通常使用聚酰亚胺（PI）或聚酰酰胺（PAA）作为FPC的基板材料，具有较好的耐高温性能和耐化学腐蚀性能。

2.表面处理：为了提高铜箔和基板之间的附着力，需要对基板进行表面处理，如去污、消毛刺等，以保证充分的粘合强度。

3.铺铜：在基板上通过化学气相沉积（CVD）或物理气相沉积（PVD）等方法，将一层薄薄的铜箔覆盖在基板上，以形成导电层。

4.光刻和蚀刻：通过将光刻胶涂覆在铜箔上，然后通过光刻、蚀刻等步骤，将不需要的铜箔部分进行剥离，从而形成所需的线路图案。

5.拓扑：根据设计要求，将已经刻蚀好的导电层进行拓扑，通过机械加工或激光切割等方法，将FPC进行成型、分板等。

三、FPC组装技术FPC的组装技术主要包括焊接、粘贴和测试等步骤。

1.焊接：对于需要与其他设备连接的FPC，需要使用焊接技术将接插件焊接在FPC上，以实现电路的连接。

2.2.3 走线设计规范：
1．走线以短、直、少打过孔为原则，应尽量避免长、细和绕圈子的走线。 2. 走线以横线、竖线和 45 度线为主，尽量避免走任意角度线，FPC 弯折部 分走弧度线。
3. 走线线宽最小取 3mil，线间距为 3mil，而 LCD 接口部分走线最小线
间距可取 3mil。 电源线，地线线宽取最小 7mil；高频性号线走线取 5mil； 过孔规格一般为：16/8mil。各项参数设 置大致如下图：
4. 走线与焊盘衔接位应有泪滴，以加大线与焊盘的衔接面积，使铜线不易 在应力集中作用下容易在衔接位折断。如果产生不了泪滴，可以用局部加
粗走线
2.3 铺铜管理
一般铺铜铺为整块(网格线大于0.254mm宽度)，铺成网格式，网络属性
为 GND。在没有走线的区域均匀打上过孔使上下 GND 层充分导通。 在进行
18. IC
接口封装、IC等的第一脚用不同于其他的焊盘外形，或在旁边（不被
覆盖的位置）加白油圆点金属圆点表示。 19. 脚 特别要注意二极管和有极性电容的正负极以及可调电阻、三极管的各
电气序号的正确性。
PCB 设 计 规 范
一、走线要求：
1. 2. 走线不要走锐角；不要走环形线。 SPE+/SPE-，REC+/REC-走平行线要尽量短，SPE+/SPE- 和
线，避免出现从一点延伸出几段走线的情况，所有信号线走线一定要远离晶振 电路。
二、线宽要求：
1. 一般情况下，VSS、GND 10～20mil左右，VDD、VCC、 Reset、 RS、CS，CLOCK线8～12mil，VBAT要比VDD、VCC、Reset、 RS、CS，CLOCK线更宽一些，数据线4～8mil，一般看PCB板空 间大小而定。
