常用电气术语

一、名词解释：1、主保护：满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护。

2、高频闭锁距离保护：利用距离保护的启动元件和距离方向元件控制收发信机发出高频闭锁信号，闭锁两侧保护的原理构成的高频保护。

3、二次设备：是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。

4、重复接地：将零线上的一点或多点，与大地进行再一次的连接叫重复接地。

5、距离保护：是利用阻抗元件来反应短路故障的保护装置。

因阻抗元件反应接入该元件的电压与电流的比值（U/I=Z），即反应短路故障点至保护安装处的阻抗值，而线路的阻抗与距离成正比，所以称这种保护为距离保护或阻抗保护。

6、零序保护：在大短路电流接地系统中发生接地故障后，就有零序电流、零序电压和零序功率出现，利用这些电量构成保护接地短路的继电保护装置统称为零序保护。

零序电流保护就是常用的一种。

7、后备保护：是指当某一元件的主保护或断路器拒绝动作时，能够以较长时限（相对于主保护）切除故障元件的保护元件。

8、高频保护：就是故障后将线路两端的电流相位或功率方向转化为高频信号，然后利用输电线路本身构成一高频电流通道，将此信号送至对端，以比较两端电流相位或功率方向的一种保护。

9、电力系统安全自动装置：是指防止电力系统失去稳定和避免电力系统发生大面积停电的自动保护装置。

10、电力系统事故：是指电力系统设备故障或人员工作失误，影响电能供应数量和质量并超过规定范围的事件。

11、谐振过电压：电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路，在一定的能源下，会产生串联谐振现象，导致系统某些元件出现严重的过电压。

12、断路器失灵保护：当系统发生故障，故障元件的保护动作而断路器操作失灵拒绝跳闸时，通过故障元件的保护作用于本变电站相邻断路器跳闸，有条件的还可以利用通道，使远端有关断路器同时跳闸的接线称为断路器失灵保护。

电气安全名词术语电气安全名词术语是指在电气领域中常见的词汇和术语，这些术语不仅能够帮助人们理解、区分在电气工程中不同作用的设备和零部件，同时还能够提高电气系统的安全性能。

在电气工程中，电气安全名词术语广泛应用于各种电器设备的制造、操作、维护和检测工作中。

下面我们就来了解一下电气安全名词术语的一些具体内容。

1、电压和电流：电气安全名词术语中最基本的两个概念就是电压和电流。

电压是指电路中两点之间的电势差，通常用伏特（V）作为单位。

而电流则是指电荷在单位时间内通过电路的数量，通常用安培（A）作为单位。

在电气工程中，电压和电流都是非常重要的参量，也是控制和维护电气设备的基础。

2、电阻和欧姆定律：电气安全名词术语中的另外两个重要概念就是电阻和欧姆定律。

电阻是指电路中阻碍电流通过的程度，通常用欧姆（Ω）作为单位。

而欧姆定律则是指电路中电压与电流之间的关系，即电压等于电流乘以电阻，可以用来计算电路中的参数。

在电气工程中，电阻和欧姆定律也是非常重要的参量，帮助人们控制电气设备，确保安全运行。

3、短路和过载：在电气安全名词术语中，还有两个重要的概念就是短路和过载。

短路是指电路中线路上两个或多个点直接相连，造成电流过大的情况。

而过载则是指电路中电流超过了电器的额定值，造成电气设备过热或烧毁。

短路和过载都是常见的电气故障，需要及时处理以避免安全事故的发生。

4、地线和接地：电气安全名词术语中还有两个和安全相关的概念，即地线和接地。

地线是指电器设备中的一条导线，用于将电器设备与地面直接连接，保证电器设备的安全性能。

而接地则是指将电器设备和电源中的线路与地面相连接，以确保电路的安全运行。

地线和接地也是电气工程中非常重要的概念，帮助人们保证电气设备的安全性能。

5、电气绝缘和介质：在电气安全名词术语中，还有电气绝缘和介质这两个概念。

电气绝缘是指电器设备中的绝缘材料，用来隔离电路和人体以及其他物体之间的接触，避免电气事故的发生。

电气（电工）行业40个专业术语详解电工的理论知识非常重要，理论知识可以在一定程度上指导实践经验，是电工发展的基础，当然了，做电工掌握一些电工行业的专业术语也是非常重要的！要不然和专业人员交流的时候不免会很尴尬！1•电流：导体内的自由电子或离子在电场力的作用下，有规律的流动叫作电流。

人们规定正电荷移动的方向为电流的正方向。

电流用字母I表示，单位为A。

2.电流强度：衡量电流强弱的物理量。

单位时间内通过导体截而积的电量即为电流强度，用字母I表示，习惯上简称为电流。

3.电流密度：在单位横截而积上通过的电流大小，称为电流密度。

单位为A/mm2o4.电位：在电场中，单位正电荷从a点移到参考点时，电场力所做的功，称为a点对参考点的电位。

进行理论研究时，常取无限远点作为电位的参考点；在实用工程中，常取大地作为电位的参考点。

电位的单位为V。

5.电动势：单位正电荷由低电位移向高电位时非静电力对它所做的功称为电动势。

用字母E表示，单位为V6,电阻：导体能导电，同时对电流有阻力作用，这种阻碍电流通过的能力称为电阻，用字母R或r表示，单位为Q。

7,电阻率：又称电阻系数。

是衡量物体导电性能好坏的一个物理量，用字母P表示，单位为Q・m。

其数值是指导体的长度为lm、截面积为lmm2的均匀导体在温度为20°C 时所具有的电阻值，即为该导体的电阻率。

8,电阻的温度系数：表示物质的电阻率随温度而变化的物理量，其数值等于温度每升高1°C时，电阻率的变化量与原来的电阻率的比值，用字母d表示，单位为1/°C。

9,电导：物体传导电流的本领叫电导。

电阻值的倒数就是电导，用字母G表示，单位为S（西门子）o10,电导率：又叫电导系数。

是衡量物质导电性能好坏的一个物理量。

其数值大小是电阻率的倒数。

用字母丫表示，单位为S/m（西/米）。

11,自感：当闭合回路中的电流发生变化时，由这个变化电流所产生的、穿过回路本身的磁通随之发生变化，在这回路中将产生感生电动势，这种现象称为自感现象。

1、有功功率——在交流电能的发输用过程中，用于转换成电磁形式的那部分能量叫做有功2 、无功功率——在交流电能的发输用过程中，用于电路内电磁场交换的那部分能量叫做无功3、电力系统——由发电机、配电装置、升压和降压变电所、电力线路及电能用户所组成的整体称为电力系统。

中性点位移：在三相电路中，电源电压三相负载对称的情况下，如果三相负荷也对称，那么不管有无中性点，中性点的电压均为零。

但如果三相负载不对称，且无中性线或中性线阻抗较大，那么中性点就会出现电压，这种现象称为中性点位移现象。

4、操作过电压——因断路器分合操作及短路或接地故障引起的暂态电压升高，称为操作过电压；5、谐振过电压——因断路器操作引起电网回路被分割或带铁芯元件趋于饱和，导致某回路感抗和容抗符合谐振条件，可能引起谐振而出现的电压升高，称为谐振过电压。

6、电气主接线——主要是指在发电厂、变电所、电力系统中，为满足预定的功率传送方式和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。

7 、双母线接线——它具有两组母线：工作母线I和备用母线l。

每回线路都经一台断路器和两组隔离开关分别接至两组母线，母线之间通过母线连络断路器(简称母联)连接，称为双母线接线。

8 、一个半断路器接线——每两个元件(出线或电源)用三台断路器构成一串接至两组母线，称为一个半断路器接线，又称3/2接线。

9 、厂用电——发电厂在启动、运转、停役、检修过程中，有大量以电动机拖动的机械设备，用以保证机组的主要设备和输煤、碎煤、除灰、除尘及水处理等辅助设备的正常运行。

这些电动机以及全厂的运行、操作、试验、检修、照明等用电设备都属于厂用负荷，总的耗电量，统称为厂用电。

10、厂用电率——厂用电耗电量占发电厂全部发电量的百分数，称为厂用电率。

厂用电率是发电厂运行的主要经济指标之一。

11 、经常负荷——每天都要经常连续运行使用的电动机；12、不经常负荷——只在检修、事故或机炉起停期间使用的负荷；13、连续负荷——每次连续运转2h以上的负荷；14 、短时负荷——每次仅运转10—120min的负荷；15、断续负荷——反复周期性地工作，其每一周期不超过10min的负荷。

电气专业名词术语1电源----电源是提供电能的设备;2电路----由金属导线和电气以及电子部件组成的导电回路,称其为电路;直流电通过的电路称为“直流电路”；交流电通过的电路称为“交流电路”;3电流——_就是大量电荷在电场力的作用下有规则地定向运动的物理现象;4电压——单位正电荷由高电位移向低电位时,电场力对它所做的功叫电压;5电动势----电路中因其他形式的能量转换为电能所引起的电位差,叫做电动势;6电位----分析电位时必须选择一个参考点,参考点用O表示,在电路中用⊥符号表示,原则上是可以任意选取,但是习惯上选择接地点或者接机壳点或者电路中连线最多的点为参考点,电路中某一点的电位就是该点到参考点的电压7模拟电路——是由自然界产生周期性变化的连续性的物理自然变量,在将连续性物理自然变量转换为连续的电信号,并通过运算连续性电信号的电路;8数字电路——·将连续性的电讯号,转换为不连续性定量的电信号,并运算不连续性定量电信号的电路,称为数字电路;9有功功率——在交流电能的发输用过程中,用于转换成电磁形式的那部分能量叫做有功10无功功率——在交流电能的发输用过程中,用于电路内电磁场交换的那部分能量叫做无功11视在功率——在具有电阻和电抗的电路内,电压与电流的乘积叫做视在功率,用字母Ps 来表示,单位为瓦特;12功率因数——在直流电路里,电压乘电流就是有功功率;但在交流电路里,电压乘电流是视在功率,而能起到作功的一部分功率即有功功率将小于视在功率;有功功率与视在功率之比叫做功率因数,以COSφ表示;13电功率——电路传送或转换电能的速率叫电功率,简称功率用P表示,单位瓦特W在汽车业还有功率单位叫马力,1马力等于735瓦特P=UI14电感——：电感是指线圈在磁场中活动,所能感应到的电流的强度,单位是亨利H15基尔霍夫定律——简写为KLC,对于电路的任一节点,在任一时刻,该节点所连的各支路中,流入该节点全部的电流的总和等于流出该节点的全部电流的总和;16戴维南定理——任何有源二端网络都可以用一个电压源来等效代替,电压源的电压为US,电阻为RI;其中US等于该有源二端网络两端子间的开路电压UO,而RI等于该有源二端网络中所有电源等于0时网络两端点间的等效电阻;17电容器——由两个绝缘材料隔开又互相靠近的导体所构成的装置;为了表示电容器的储存电荷的能力的大小,引入电容量这个物理量,简称电容;单位：法拉18交流电——大小和方向都随时间的变化而变化;19直流电——大小和方向都随时间的变化而变化;20电力系统——由发电机、配电装置、升压和降压变电所、电力线路及电能用户所组成的整体称为电力系统;中性点位移：在三相电路中,电源电压三相负载对称的情况下,如果三相负荷也对称,那么不管有无中性点,中性点的电压均为零;但如果三相负载不对称,且无中性线或中性线阻抗较大,那么中性点就会出现电压,这种现象称为中性点位移现象;21触头——:触头亦称触点,是电磁式电器的执行元件,起接通和分断电路的作用22电磁结构——:电磁机构是电磁式电器的感测元件,它将电磁能转换为机械能,从而带动触头动作;23电弧——电弧实际上是触头间气体在强电场作用下产生的放电现象24接触器——:接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器25温度继电器——利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器; 26点动电路——按下点动按钮,线圈通电吸合,主触头闭合,电动机接人三相交流电源,起动旋转；松开按钮,线圈断电释放,主触头断开,电动机断电停27电气控制系统—— :电气控制系统是由电气控制元器件按一定要求连接而成28变极调速——异步电动机调速中,改变定子极对数的调速方法;29变频调速——异步电动机调速中,改变电源频率的调速方法;30电器元件位置图——电器元件布置图是用来表明电气原理中各元器件的实际安装位置的图31电器元件接线图——电气安装接线图是电气原理图的具体实现形式,它是用规定的图形符号按电器元件的实际位置和实际接线来绘制的32保护接地——把电气设备金属外壳、框架等通过接地装置与大地可靠地连结；在电源中性点不接地系统中,它是保护人身安全的重要措施;33保护接零——在中性点接地系统中,把电气设备的金属外壳、框架等与中性点引出中线相连接,同样也是保护人身安全的重要措施;34保护——能满足系统稳定及设备安全要求,有选择地快速切除被保护设备和全线故障的保护;35自动重合闸——当线路发生故障,断路器跳闸后,能够不用人工操作而进行自动重新合闸的装置;重合闸分单相和综合重合闸;36综合重合闸——其功能是：单相故障跳单相,不成功跳三相；相间故障跳三相,三相重合,不成功跳三相;37重合闸后加速——重合闸于永久性故障上,保护装置再次无时限动作跳开断路器并不在进行重合闸,叫重合闸后加速;38感应电动势——穿过导电回路所围绕的面积内的磁通量发生变化时,在该回路中产生的电动势或当导线切割磁力线时在导线两端产生的电动势;39发电机效率——发电机输出功率与钻入功率以百分率表示的比值;不特别注明时系指额定工况时的数值;40轴电流——由轴电压引起的从汽轮发电机组轴的一端经过油膜绝缘破坏了的轴承、轴承座及机座底板,流向轴的另端的电流;41串联电阻：指将电气设备或装置一个个依次首、尾相“串”接起来,最后剩下一个首端和一个末端的接线方式42电压监视点：监视电力系统电压值和测量考核电压质量的节点,亦称电压监视点;43母线——母线起着汇集和分配电能作用,又称汇流排;在原理上它是电路中的一个电气节点,它决定了配电装置设备的数量,并表明以什么方式来连接发电机、变压器和线路,以及怎样与系统连接来完成输配电任务;44短路——三相电路中,相与相和相与地之间经小阻抗或直接连接,从而导致电路中的电流剧增,这种现象叫做短路;45击穿电压——绝缘材料在电压作用下,超过一定临界值时,介质突然失去绝缘能力而发生的放电现象称为击穿,这一临界值称为击穿电压;46助增电流——助增电流是影响距离保护正确工作的一种附加电流;因为在许多情况下,保护安装处于故障点之间联系有其他分支电流,这些电源将供给附加的短路电流,使通过故障线路的电流大于流入保护装置的电流;这个电流及叫助增电流;47电容式电压互感器——利用电容分压原理实现电压变换的电压互感器称电容式电压互感器;48高频加工设备——高频阻波器、耦合电容器、链接滤波器和高频电缆等统称为高压线路的高频加工设备;49配电装置——各种一次电气设备按照一定要求链接建造而成的用以表示电能的生产、输送和分配的电工建筑物,成为配电装置;50发电机辅助保护——发电机继电保护中补充主保护、后备保护和异常运行保护性能而增没的保护”如电压感器回路可能断线,断路器可能失灵或发生闪络,发电机在起动、同步、停机过程可能发生意外事故等,对这些主保护和后备保护不能检测,因此对大机组多增加一些辅助保护作为补充51发电机后备保护——发电机继电保护中当主保护退出运行或失灵和拒动时仍能反应故障而动作于有关断路器和自动装置的继电保护;主要有复合电流速断保护、阻抗保护、复合电压起动的方向过流保护等;52强励——当同步发电机的自动电压调节器测得电网电压低于某一设定值．通常为80％一85％额定值时,即输出阶跃信号．控制励磁系统使励磁电压迅速升至顶值的功能;用继电器实现强行励磁的,通常称为继电强行励磁;53灭磁——使同步发电机的励磁电源迅速断开并使励磁绕组所储存的磁场能量迅速消耗掉的措施;为了减小发电机内部故障电流或解列时过电压所造成的危害,当发电机短路保护或发电机异常运行保护的继电保护装置动作跳开断路器时,要求同时尽快地灭磁;54励磁机项值电压倍数——同步发电机的励磁机在额定转速和规定条件下能够提供的直流电压最大值与其额定励磁电压之比值;55励磁系统电压响应比——从励施系统电压响应曲线所确定的输出电压增长率除以额定励磁电压所得之值,是衡量励磁系统动态性能的重要指标;亦称励磁系统标称响应56电气主接线——主要是指在发电厂、变电所、电力系统中,为满足预定的功率传送方式和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路;57双母线接线——它具有两组母线：工作母线I和备用母线l;每回线路都经一台断路器和两组隔离开关分别接至两组母线,母线之间通过母线连络断路器简称母联连接,称为双母线接线;58一个半断路器接线——每两个元件出线或电源用三台断路器构成一串接至两组母线,称为一个半断路器接线,又称3/2接线;59厂用电——发电厂在启动、运转、停役、检修过程中,有大量以电动机拖动的机械设备,用以保证机组的主要设备和输煤、碎煤、除灰、除尘及水处理等辅助设备的正常运行;这些电动机以及全厂的运行、操作、试验、检修、照明等用电设备都属于厂用负荷,总的耗电量,统称为厂用电;60厂用电率——厂用电耗电量占发电厂全部发电量的百分数,称为厂用电率;厂用电率是发电厂运行的主要经济指标之一;61电介质——又称绝缘材料,简称绝缘,是电工中应用最广泛的材料之一;62绝缘电阻——加直流电压于电介质,经过一定时间极化过程结束后,流过电介质的泄漏电流对应的电阻称绝缘电阻;63吸收比——在同一次试验中,60s时的绝缘电阻值与15s时的绝缘电阻值之;64极化指数——在同一次试验中,10min时的绝缘电阻值与1min时的绝缘电阻值之比;65介质损耗——在外加电压作用下,电介质中的一部分电能被转换为热能,这种现象称为介质损耗;66阻性电流——有损耗的介质可以用一个理想电容和一个有效电阻的并联电路表示,通过电阻的电流称阻性电流;67容性电流——有损耗的介质可以用一个理想电容和一个有效电阻的并联电路表示,通过电容的电流称容性电流;68全电流——有损耗的介质可以用一个理想电容和一个有效电阻的并联电路表示,通过电容的容性电流与通过电阻的阻性电流的相量和称全电流;69介质损耗角——电介质中全电流与电容电流之间的夹角通常用表示,称为介质损耗角; 70灭磁开关——是一种专用于发电机励磁回路中的直流单极空气自动开关;71隔离开关——是具有明显可见断口的开关,没有灭弧装置;可用于通断有电压而无负载的线路,还允许进行接通或断开空载的线路、电压互感器及有限容量的空载变压器;隔离开关的主要用途是当电气设备检修时,用来隔离电源电压;72高压断路器——又称高压开关;它不仅可以切断或闭合高压电路中的空载电流和负荷电流,而且当系统发生故障时,通过继电保护装置的作用切断短路电流;它具有相当完备的灭弧结构和足够的断流能力;73消弧线圈——是一个具有铁心的可调电感线圈,装设在变压器或发电机的中性点,当发生单相接地故障时,起减少接地电流和消弧作用;74继电器启动电流——能使继电器动作的最小电流值;75电流继电器——以反应接入继电器线圈电流大小决定其动作与否的继电器称为电流继电器;76电压继电器——以反应加入电压高低决定其动作与否的继电器;77快速继电器——一般指继电器动作时间小于10毫秒的继电器;78电抗器——电抗器是电阻很小的电感线圈,线圈各匝之间彼此绝缘,整个线圈与接地部分绝缘;电抗器串联在电路中限制短路电流;79零序电流——电力系统中任一点发生单项或两项的接地短路故障时,系统中就会产生零序电流;此时,在接地故障点会出现一个零序电压,在此电压作用下就会产生零序电流,零序电流是从故障点经大地至电气设备中性点接地后返回故障点为回路的特有的一种反映接地故障的电流;80高频电流——是指高频保护回路中的高频信号电流;这个电流与工频电流相比而得名的,工频电流每秒变化50次,而高频电流每妙变化35KHZ以上,现在系统用的高频一般是35～500KHZ;81 电动机的额定电流——就是该台电动机正常连续运行的最大工作电流;82 电动机的功率因数——就是额定有功功率与额定视在功率的比值83电动机的额定电压——就是在额定工作方式时的线电压;84 电动机的额定功率——是指在额定工况下工作时,转轴所能输出的机械功率;85 电动机的额定转速——是指其在额定电压、额定频率及额定负载时的转速;86后备保护——主保护不动作或断路器拒动时,用以切除故障的保护87功率因数——有功功率P与视在功率S的比值;88倒闸操作——当电气设备由一种状态转换到另一种状态,或改变系统的运行方式时,需要进行一系列的操作,我们把这种操作叫做电气设备的倒闸操作;89分裂变压器——每相由一个高压绕组与两个或多个电压和容量均相同的低压绕组构成的多绕组电力变压器;分裂变压器正常的电能传输仅在高、低压绕组之间进行．而在故障时则具有限制短路电流的作用;分裂变压器的低压绕组也称分裂绕组90隔离开关——一种在分闸位置时其触头之间有符合规定的绝缘距离和可见断口．在合闸位置时能承裁正常工作电流及短路电流的开关设备;当工作电流较小或隔离开关每极的两接线端间的电压在关合和开断前后无显着变化时,隔离开关具有关合和开断回路的能力,兼有操作和隔离功能;91无励磁调压装置——在变压器不带电条件下切换绕组中线圈抽头以实现调压的装置,也称无励磁分接升关;这种调压装置结构简单,成本低,可靠件南,但凋压范围较小．只适用不需要经常调压的场合;92有载调压装置——在变压器不中断运行的带电状态下进行调压的装置．也称有载分接开关;通过有载调压装置进行电压调整．既可以稳定电力网的电压又能够提高供电的可靠性与经济性93线电压——三相电路中,不管哪一种结线方式都有三根相线引出,把相线之间的电压称为线电压94自动重合闸——当线路发生故障,断路器跳闸后,能够不用人工操作而进行自动重新合闸的装置95击穿电压——绝缘介质击穿时,施加在介质两端的电压称为击穿电压96直流电——电压或电流的大小和方向不随时间变化的称为直流电97直流设备——直流设备是指给继电保护和控制回路供给直流操作电源,以及供给事故照明等的直流电源装置;98短路比——同步发机在额定转速下,空载电压为额定值时的励磁电流与三相对称稳态短路电流为额定值时的励磁电流的比值;99电力系统振荡——由于发电厂引出线或线路开关故障、跳闸等原因,使电阿系统动态稳定受到破坏引起频率表指示异常,负荷表、电压表大幅度摆动的不稳定现象称为电力系统振荡;100涡流现象——如线圈套在一个整块的铁芯上,铁芯可以看成是由许多闭合的铁丝组成的,闭合铁丝所形成的平面与磁通方向垂直;每一根闭合铁丝都可以看成一个闭合的导电回路;当线圈中通过交变电流时,穿过闭合铁丝的磁通不断变化,于是在每个铁丝中都产生感应电动势并引起感应电流;这样,在整个铁芯中,就形成一圈圈环绕铁芯轴线流动的感应电流,就好象水中的旋涡一样;这种在铁芯中产生的感应电流叫做涡流;101涡流损耗——如同电流流过电阻一样,铁芯中的涡流要消耗能量而使铁芯发热,这种能量损耗称为涡流损耗;102小电流接地系统——中性点不接地或经消弧线圈接地;103大电流接地系统——中性点直接接地的系统;104电枢反应——当没有电枢电流时,气隙主磁场由励磁电流单独产生,当有电枢电流时,气隙主磁场便由励磁电流的磁场与电枢电流的磁场共同叠加而成;电枢电流对主磁场的这种影响,叫电枢反应;105异步电动机——又叫感应电动机,它是按照导体切割磁力线产生感应电动势,和载流导体在磁场中受到导磁率的作用这两条原理工作的;为了保持磁场和转子导体之间有相对运动,转子的转速总是小于旋转磁场的转速,所以叫异步电动机;106同步转速——在异步电动机三相对称绕组中通入三相对称电流时,便在电动机的气隙中产生一个旋转磁场,根据电机极数的不同,旋转磁场的转速也不同,极数多的转速慢;我们把这个旋转磁场的转速叫同步转速;107转差率——同步转速n1与电动机的转速n之差n1-n叫做转速差,转速差与同步转速的比值叫做转差率,108星—三角换接启动——若电动机在正常工作时,定子绕组接成三角形,在启动时定子绕组接成星形,启动结束后在接成三角形运行,这种启动方法叫做星—三角换接启动;109吸收比——对绝缘试品加直流电压后60秒和15秒的电阻之比;110电弧——点火花的大量汇集形成电弧;111相序——各相正弦量经过同一值的顺序;112空载损耗——是以额定频率的正弦交流额定电压施加于变压器的一个线圈上在额定分接头位置,而其余线圈均为开路时,变压器所吸取的功率,用以供给变压器铁芯损耗涡流和磁滞损耗113空载电流——变压器空载运行时,由空载电流建立主磁通,所以空载电流就是激磁电流;额定空载电流是以额定频率的正弱交流额定电压施加于一个线圈上,而其余线圈均为开路时,变压器所吸取电流的三相算术平均值,以额定电流的百分数表示;114短路损耗——是以额定频率的额定电流通过变压器的一个线圈,而另一个线圈接线短路时,变压器所吸收的功率,它是变压器线圈电阻产生的损耗,即铜损115短路电压——是当一具线圈接成短路时,在另一个线圈中为产生额定电流而施加的额定频率的电压在额定分接头位置,以额定电压的百分数表示,它反映了变压器阻抗电阻和漏抗参数,也称阻抗电压;116在线测量——对在运行电压下的设备,采用专用仪器,由人员参与进行的;117在线监测——在不影响设备运行的条件下,对设备状况连续或定时进行的监测,通常是自动进行的;118状态检修——由美国通用电气公司等提出要从以时间为基准的检修方式发展到以设备运行状态为基准的检修方式;119预防性试验——为了发现运行中设备的隐患,预防发生事故或设备损坏,对设备进行的检查、试验或监测,也包括取油样或气样进行的试验;120变比——变压器高压侧绕组与低压侧绕组匝数之比称为变比,近似可用高压侧与低压侧额定电压之比表示;121六氟化硫断路器——采用具有优良灭弧性能和绝缘性能的SFe气体作灭弧介质的断路器,称为SF 6断路器;它具有开断能力强、体积小等特点,但结构较复杂,金属消耗量大、价格较贵;122 真空断路器——利用真空的高介质强度来灭弧的断路器,称真空断路器;此种断路器具有灭弧速度快、触头材料不易氧化、寿命长、体积小等特点;123一次设备——一次设备是直接生产和输配电能的设备;如：发电机、变压器、开关电气、电力电缆等;124一次回路——由发电机经变压器和输配电线路直至用电设备的电气主接线,通常称为一次回路;125二次设备——二次设备是对一次设备的工作进行监察测量、操作控制和保护等的辅助设备,如：仪表、继电器、控制电缆、控制和信号设备等126二次回路——二次设备按一定顺序连成的电路,称为二次电路或二次回路;127低压开关——是用来接通或断开1000伏以下交流和直流电路的开关电器;不同于安规中的低压对地电压在250伏以下;128接触器——是用来远距离接通或断开电路中负荷电流的低压开关,广泛用于频繁启动及控制电动机的电路;129自动空气开关——自动空气开关简称自动开关,是低压开关中性能最完善的开关;它不仅可以切断电路的负荷电流,而且可以断开短路电流,常用在低压大功率电路中作主要控制电器;130伏安特性——加在电气设备或者元件两端电压和通过电流的关系叫伏安特性;131低压电器——是指在交流额定电压1200V,直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器;132主令电器——自动控制系统中用于发送控制指令的电器;133熔断器——是一种简单的短路或严重过载保护电器,其主体是低熔点金属丝或金属薄片制成的熔体;134时间继电器——一种触头延时接通或断开的控制电器;135电气原理图——:电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图;136联锁——联锁”电路实质上是两个禁止电路的组合;K1动作就禁止了K2的得电,K2动作就禁止了K1的得电;137自锁电路——自锁电路是利用输出信号本身联锁来保持输出的动作;138零压保护——为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护;139欠压保护——在电源电压降到允许值以下时,为了防止控制电路和电动机工作不正常,需要采取措施切断电源,这就是欠压保护;140星形接法——三个绕组,每一端接三相电压的一相,另一端接在一起;。

无限小电气安全术语
1. 绝缘：在导电材料与通电部件之间提供适当的阻隔,防止发生电流泄漏或短路。

2. 接地：将设备、装置或系统与大地电位相连,以防止静电积累并提供电路故障时的安全保护。

3. 漏电断路器(RCD)：检测漏电流并自动断开电源的装置,可防止电击和火灾风险。

4. 过载保护：当电路负载超出额定值时,自动切断电源以防止过热和火灾。

5. 双重绝缘：采用基本绝缘和加强绝缘的方法,提供双层保护以确保人身安全。

6. 电气间隙和爬电距离：设备内部和外部之间的安全距离,防止电弧或漏电流导致电击。

7. 外壳保护等级(IP代码)：评估电气设备外壳对于入渗、尘埃和水的防护能力。

8. 电弧防护：采用特殊的电弧检测和控制装置,减小电弧造成的危害。

9. 电气联锁：通过联锁系统确保按正确顺序操作电气设备,避免危险情况发生。

10. 感应电压保护：在系统停电后,残留感应电压会引发危险,需做好相应保护措施。

无限小的电气安全知识虽然微小,但对于确保人身和设备安全至关重要。

谨慎使用,做好防护就能避免无限的风险隐患。

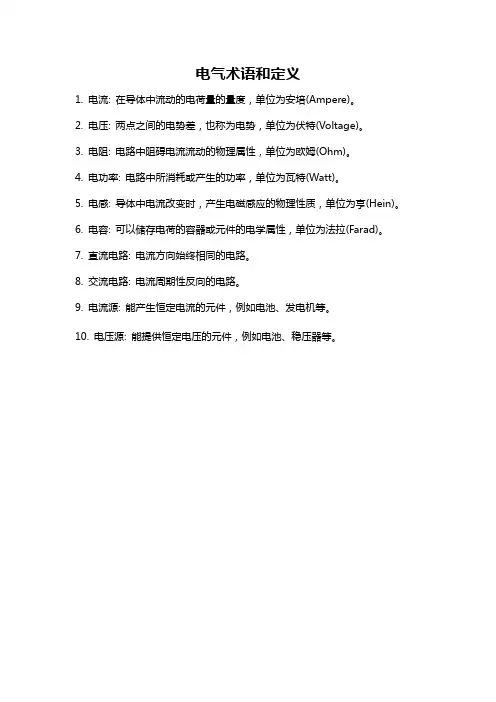

电气术语和定义
1. 电流: 在导体中流动的电荷量的量度，单位为安培(Ampere)。

2. 电压: 两点之间的电势差，也称为电势，单位为伏特(Voltage)。

3. 电阻: 电路中阻碍电流流动的物理属性，单位为欧姆(Ohm)。

4. 电功率: 电路中所消耗或产生的功率，单位为瓦特(Watt)。

5. 电感: 导体中电流改变时，产生电磁感应的物理性质，单位为亨(Hein)。

6. 电容: 可以储存电荷的容器或元件的电学属性，单位为法拉(Farad)。

7. 直流电路: 电流方向始终相同的电路。

8. 交流电路: 电流周期性反向的电路。

9. 电流源: 能产生恒定电流的元件，例如电池、发电机等。

10. 电压源: 能提供恒定电压的元件，例如电池、稳压器等。

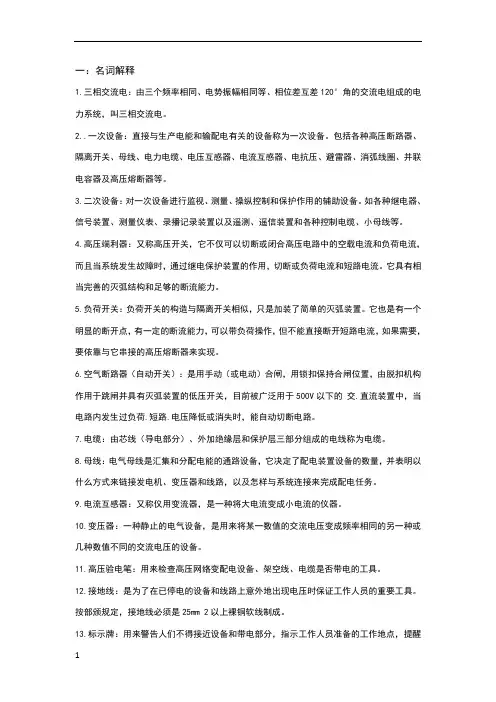

一：名词解释1.三相交流电：由三个频率相同、电势振幅相同等、相位差互差120°角的交流电组成的电力系统，叫三相交流电。

2..一次设备：直接与生产电能和输配电有关的设备称为一次设备。

包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗压、避雷器、消弧线圈、并联电容器及高压熔断器等。

3.二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。

如各种继电器、信号装置、测量仪表、录播记录装置以及遥测、遥信装置和各种控制电缆、小母线等。

4.高压端利器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断或负荷电流和短路电流。

它具有相当完善的灭弧结构和足够的断流能力。

5.负荷开关：负荷开关的构造与隔离开关相似，只是加装了简单的灭弧装置。

它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。

6.空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V以下的交.直流装置中，当电路内发生过负荷.短路.电压降低或消失时，能自动切断电路。

7.电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。

8.母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来链接发电机、变压器和线路，以及怎样与系统连接来完成配电任务。

9.电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。

10.变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。

11.高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。

12.接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。

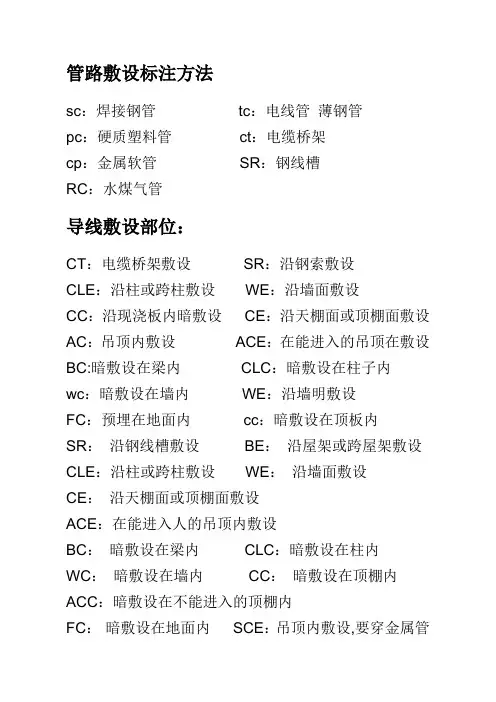

管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC 穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT 金属线槽敷设：MR塑料线槽敷设：PR 用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP 直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC。
