锚杆挡土墙施工的工作原理
锚杆挡土墙是一种用于支撑和固定土体的结构，它的工作原理主要包括以下几个方面：
1. 锚杆：锚杆是主要承担抗拉力的构件，通常由钢材制成。
锚杆通过预埋或钻孔等方式，固定在土体中，形成一种锚固力。
2. 土体抗剪：锚杆的存在可以增加土体的抗剪强度。
当土体承受作用力时，锚杆通过抗拉力的传导，将部分作用力转移到锚杆上。
这样可以有效地减小土体的位移和变形，提高土体的抗剪强度。
3. 加固土体：在土体中设置锚杆可以增加土体的整体稳定性。
锚杆与土体形成一种共同工作系统，通过锚杆的拉力作用，抵抗土体自重、水力作用、地震力等外部荷载。
4. 分散荷载：锚杆挡土墙可以将施加在土体上的荷载分散到更大的范围内。
通过预先确定好锚杆的布置方式和设计参数，使锚杆在土体中形成一种有效的荷载传递与分散系统，从而降低土体的荷载集中度，提高土体的稳定性。
总的来说，锚杆挡土墙的工作原理就是借助锚杆的抗拉力和分散荷载的作用，加固土体，提高土体的整体稳定性和抗剪强度，从而实现对土体的挡土和支撑效果。
二锚杆挡土墙在土木工程领域，挡土墙是一种常见的结构，用于支撑填土或山坡土体，防止其坍塌或滑坡。
其中，二锚杆挡土墙作为一种较为先进和有效的支挡结构，具有独特的优势和应用场景。
二锚杆挡土墙主要由墙面、锚杆和填土三部分组成。
墙面通常采用预制的混凝土板或现浇混凝土，它承受来自土体的压力，并将其传递给锚杆。
锚杆则是整个结构的关键受力构件，一般由高强度钢筋或钢绞线制成，通过钻孔灌浆的方式锚固在稳定的地层中。
填土则位于墙面后方，提供支撑和稳定作用。
这种挡土墙的工作原理并不复杂。
当填土对墙面产生压力时，墙面会将一部分压力通过锚杆传递到深层稳定的地层中，从而有效地抵抗土体的推力。
锚杆在其中发挥着类似于“钉子”的作用，将墙面牢牢地固定在地基上，增强了整个结构的稳定性。
二锚杆挡土墙相比传统的挡土墙具有许多优点。
首先，它能够适应较大的填土高度和较陡的地形，有效地节省了土地资源。
在一些空间有限的工程中，这一优势尤为明显。
其次，由于锚杆的作用，墙体的厚度可以相对减小，从而减轻了结构自重，降低了工程造价。
再者，二锚杆挡土墙的施工相对灵活，可以根据实际情况进行分段施工，对周边环境的影响较小。
然而，二锚杆挡土墙的设计和施工也并非一帆风顺，存在着一些需要特别关注的问题。
在设计方面，需要准确地确定锚杆的长度、间距和预应力大小等参数。
这些参数的确定不仅要考虑土体的性质、填土高度等因素，还要考虑地震、地下水等不利条件的影响。
如果设计不合理，可能导致挡土墙的稳定性不足，甚至发生破坏。
在施工过程中，锚杆的钻孔和灌浆质量至关重要。
钻孔的精度和垂直度直接影响锚杆的受力性能，而灌浆的密实度则关系到锚杆与地层之间的粘结强度。
此外，墙面的施工质量也不能忽视，要保证墙面的平整度和垂直度，以及与锚杆的连接牢固性。
为了确保二锚杆挡土墙的安全可靠，在施工前需要进行详细的地质勘察，充分了解地层的分布和性质。
同时，施工过程中要严格按照设计要求进行操作，加强质量控制和监测。

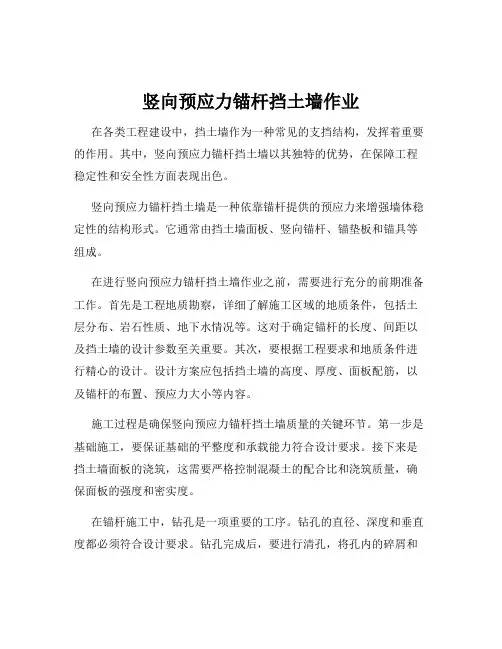

竖向预应力锚杆挡土墙作业在各类工程建设中，挡土墙作为一种常见的支挡结构，发挥着重要的作用。
其中，竖向预应力锚杆挡土墙以其独特的优势，在保障工程稳定性和安全性方面表现出色。
竖向预应力锚杆挡土墙是一种依靠锚杆提供的预应力来增强墙体稳定性的结构形式。
它通常由挡土墙面板、竖向锚杆、锚垫板和锚具等组成。
在进行竖向预应力锚杆挡土墙作业之前，需要进行充分的前期准备工作。
首先是工程地质勘察，详细了解施工区域的地质条件，包括土层分布、岩石性质、地下水情况等。
这对于确定锚杆的长度、间距以及挡土墙的设计参数至关重要。
其次，要根据工程要求和地质条件进行精心的设计。
设计方案应包括挡土墙的高度、厚度、面板配筋，以及锚杆的布置、预应力大小等内容。
施工过程是确保竖向预应力锚杆挡土墙质量的关键环节。
第一步是基础施工，要保证基础的平整度和承载能力符合设计要求。
接下来是挡土墙面板的浇筑，这需要严格控制混凝土的配合比和浇筑质量，确保面板的强度和密实度。
在锚杆施工中，钻孔是一项重要的工序。
钻孔的直径、深度和垂直度都必须符合设计要求。
钻孔完成后，要进行清孔，将孔内的碎屑和灰尘清除干净，以保证锚杆的锚固效果。
锚杆的安装要确保其位置准确，并且在安装过程中避免锚杆受损。
预应力的施加是竖向预应力锚杆挡土墙的核心步骤。
通过专用的张拉设备，对锚杆施加预定的预应力，使挡土墙面板与土体紧密结合，共同承受土体的压力。
在施加预应力时，要严格按照设计要求的张拉顺序和张拉力进行操作，同时做好张拉力的监测和记录。
施工过程中的质量控制也不容忽视。
要对原材料进行严格检验，确保其质量符合标准。
在施工过程中，要定期对挡土墙的尺寸、混凝土强度、锚杆的锚固力等进行检测，发现问题及时整改。
竖向预应力锚杆挡土墙的优点众多。
它能够有效地抵抗土体的侧压力，提高土体的稳定性。
与传统的挡土墙相比，其占地面积较小，能够更好地适应地形条件。
此外，由于施加了预应力，墙体的变形较小，能够有效地保护周边建筑物和设施的安全。
锚杆挡土墙施工方案一、工程概述锚杆挡土墙是指将锚杆固定在地面内部，通过锚杆连接挡土墙背面的锚板来达到挡土的效果。
其结构简单，适用范围广，具有良好的经济性与工程效益。
本文主要针对锚杆挡土墙的施工方案进行分析和总结。
二、施工材料锚杆、锚具、钢筋、钢板、混凝土、沙子、砖块、水泥、砂浆、防水材料等。
三、施工流程1. 前期准备和勘察1.进行土质勘测，制定施工方案和设计墙体内力和稳定性。
2.检查围岩和墙体基础条件，确认挡土墙地基底层接触面条件。
3.按设计方案要求井口掏沟，锚板锚具安装，将锚杆顺序贯通地质层。
4.大口径钻机下井，钢筋加工，防水施工。
5.据实际情况调整施工方案，确认临时支护体系。
2. 基础准备1.开挖基础，总开挖深度应该不小于设计场地低点到设计挡土墙底部高度。
2.进行挖土及搬出场测量，作业场地和出土场地张贴标准工程围挡。
3.基础完工检查，核实灌注混凝土底部与锚板的贴合关系。
3. 墙身结构施工1.根据设计图纸进行基础及墙身施工，加强区域应进行构造改动。
2.全封闭施工，顺序施工、控制浆液活度和混凝土水泥的比例。
4. 墙顶及附属构造施工1.墙体及附属构造完工后，对整个结构进行测量、角度调整，完善顶部的构造。
2.灌注墙顶板部分混凝土，模板混凝土施工并且进行养护。
5. 清理防水、抹灰、处理界面、地面整理1.清扫零星杂物，铺设HDPE降水黑膜。
2.防水处理一部分，处理挡板与锚杆孔口的封堵。
3.进行墙身附属构造的清理、腻子、嵌缝。
4.挖土和道路整治，进行就地向各个方向塑性土层的夯实。
6. 安全检查按要求进行现场检查和评估，认真核实并整改施工中的问题。
四、施工注意事项1.在施工过程中应按照设计图纸和施工方案进行施工，且遵守安全施工规定。
2.挖掘基础时，应注意堆放清理出土，以免堆积影响施工环境和施工质量。
3.灌注墙体时，应重点控制浆液活度和混凝土中水泥的比例，严把抹灰和进度控制。
4.在施工中，应按要求进行现场检查和评估，认真核实并整改施工中的问题。
锚杆挡土墙适用条件1. 引言锚杆挡土墙是一种常用的土木工程结构，用于抵抗土体的水平推力和垂直荷载。
它由锚杆、挡土墙和锚杆与挡土墙之间的连接装置组成。
锚杆挡土墙具有结构简单、施工方便、成本低廉等优点，在土木工程中得到了广泛应用。
本文将介绍锚杆挡土墙的适用条件，以帮助工程师在设计和施工中正确选择和使用该结构。
2. 土体条件锚杆挡土墙适用于各种不同类型的土体条件，包括砂土、黏土、粉土和淤泥等。
然而，在选择使用锚杆挡土墙之前，需要对土体进行详细的工程地质调查和分析。
以下是一些适用条件的考虑因素：•土体的稳定性：土体的稳定性是决定是否适用锚杆挡土墙的关键因素之一。
如果土体存在较大的倾倒、滑动或液化风险，锚杆挡土墙可能无法提供足够的抵抗力。
因此，在选择使用锚杆挡土墙之前，必须进行详细的土体稳定性分析。
•土体的可塑性：土体的可塑性是指土体在受到外力作用时的变形能力。
锚杆挡土墙适用于可塑性较小的土体，因为这些土体的变形能力较小，可以更好地受到锚杆的约束和支撑。
对于可塑性较大的土体，可能需要采取其他支护措施。
•土体的排水性：土体的排水性直接影响锚杆挡土墙的稳定性。
如果土体的排水性较差，可能会导致土体内部积聚过多的水分，增加土体的重量和水平推力。
因此，在选择使用锚杆挡土墙之前，需要对土体的排水性进行评估。
3. 地形条件除了土体条件外，地形条件也是选择和使用锚杆挡土墙的重要考虑因素之一。
以下是一些地形条件的考虑因素：•地势的坡度：锚杆挡土墙适用于中、大坡度地势条件。
在较小的坡度条件下，可以考虑使用其他支护结构。
•地表水情况：锚杆挡土墙适用于地表水位较低的条件。
如果地表水位较高，可能会对锚杆和挡土墙的稳定性造成影响，需要采取额外的防水措施。
•地震活动：地震是一种可能导致土体失稳的自然灾害。
在地震活动频繁的地区，需要对锚杆挡土墙的设计和施工进行特殊考虑，以提高其抗震能力。
4. 工程条件除了土体和地形条件外，工程条件也是选择和使用锚杆挡土墙的重要考虑因素之一。
锚杆式挡土墙
锚杆式挡土墙由立柱，挡土板、锚杆三部分组成，属拼装化轻型结构，施速度快，工期短，是冻土地区采用较多的一种结构形式。
1.施工工艺（后附流程图）
2.施工方法及注意事项
（1）桩孔开挖采用人工进行，必要时用风镐松土，卷扬机提升出渣，先挖中央后挖四周，开挖后及时作护壁，防止坍塌。
（2）桩身基底根据设计要求施作砼基础或工作垫层，桩柱精确定位。
（3）锚杆钻孔必须采用干钻，如遇坍孔严重，可注浆加固后进行，钻孔立比后应清孔。
（4）锚杆采用高强钢筋制作，不能有死弯段，锚杆固定定段应清污除锈。
（5）锚杆安装采用孔底注浆法，注浆压力为0.6mpa-0.8mpa，砂浆必须饱满密实，锚杆在锚固砂浆达到强度后，应作抗拉实验。
（6）锚杆与桩连接要满足设计要求。
（7）挡土板拼装接缝密度可靠稳固。
（8）按照设计要求施隔热保护层。
（9）挡板墙背后回填应分层夯实且符合要求，伸缩缝、沉降缝设置符合设计要求。
锚定板挡土墙名词解释
锚定板挡土墙名词解释
一、定义
锚定板挡土墙是一种用于固定土壤的挡土结构体系，它采用预制混凝
土面板和钢筋锚杆组成的结构体系，通过预埋锚杆将面板固定在土壤中，从而达到防止坡面滑动、崩塌和冲刷等效果。
二、结构组成
1. 预制混凝土面板：是锚定板挡土墙的主要承载部分，通常采用预制
混凝土面板进行搭建。
预制混凝土面板具有强度高、耐久性好等特点。
2. 钢筋锚杆：是将预制混凝土面板与地基相连的关键部分。
钢筋锚杆
通常由高强度钢筋制成，通过埋入地下并与混凝土面板相连接来增强
整个结构的稳定性。
3. 土工布：是一种用于加强挡墙后方填充物的材料。
它能够有效地防
止填充物流失，并增加整个结构体系的稳定性。
三、施工流程
1. 地基处理：首先需要对施工现场进行地基处理，包括平整、打桩等。
2. 预制混凝土面板制作：将预制混凝土面板按照设计要求进行制作。
3. 钢筋锚杆埋设：在地基中钻孔并安装钢筋锚杆。
4. 面板安装：将预制混凝土面板与钢筋锚杆相连接并固定在地基上。
5. 填充与加固：在挡墙后方填充土壤，并使用土工布等材料进行加固。
四、应用范围
锚定板挡土墙适用于各种类型的坡面和边坡，包括公路、铁路、水利工程等。
它具有结构简单、施工便捷、防止滑动效果好等优点，被广泛应用于各种工程建设中。

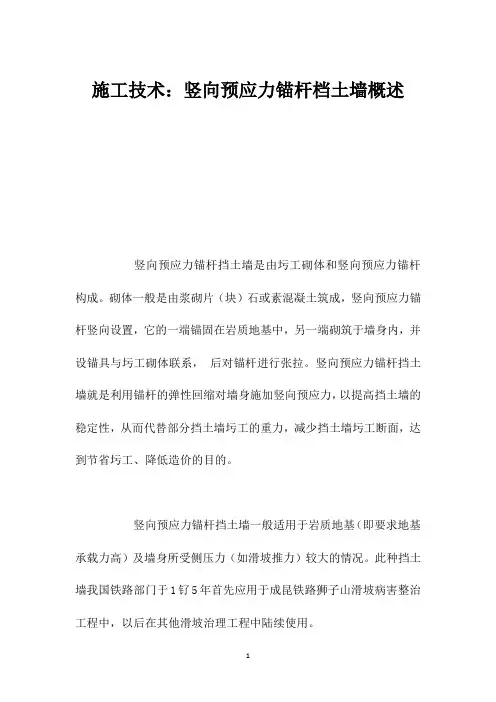

施工技术：竖向预应力锚杆档土墙概述
竖向预应力锚杆挡土墙是由圬工砌体和竖向预应力锚杆构成。
砌体一般是由浆砌片（块）石或素混凝土筑成，竖向预应力锚杆竖向设置，它的一端锚固在岩质地基中，另一端砌筑于墙身内，并设锚具与圬工砌体联系，后对锚杆进行张拉。
竖向预应力锚杆挡土墙就是利用锚杆的弹性回缩对墙身施加竖向预应力，以提高挡土墙的稳定性，从而代替部分挡土墙圬工的重力，减少挡土墙圬工断面，达到节省圬工、降低造价的目的。
竖向预应力锚杆挡土墙一般适用于岩质地基（即要求地基承载力高）及墙身所受侧压力（如滑坡推力）较大的情况。
此种挡土墙我国铁路部门于1钌5年首先应用于成昆铁路狮子山滑坡病害整治工程中，以后在其他滑坡治理工程中陆续使用。
锚杆挡土墙适用条件锚杆挡土墙适用条件锚杆挡土墙是一种常用的挡土结构，它通过在土体内安装锚杆来增加土体的稳定性和抗滑能力。
这种结构在土力学和地质工程中扮演着重要的角色。
下面我们来探讨一下锚杆挡土墙适用的条件。
土体性质•锚杆挡土墙适用于可供锚杆安装的土体。
土体必须具有一定的强度和抗剪强度，以确保锚杆的安全性和稳定性。
•土体应该是相对均质和饱满的，这可以提高锚杆与土体之间的摩擦力，增加整个结构的稳定性。
•土体的粒度应该均匀，避免出现过多的颗粒间隙，这有助于锚杆与土体之间的相互作用。
气候条件•锚杆挡土墙适用于大多数气候条件下，包括干燥、湿润、寒冷和温暖的气候。
但是在特定的极端气候条件下，如地震、泥石流等自然灾害频发的地区，需要进行额外的工程设计和施工。
工程要求•锚杆挡土墙适用于大部分技术要求要求不是特别高的项目。
它可以用于市政工程、道路工程、水利工程等一系列建设项目。
•在工程施工过程中，应该根据具体情况，选择合适的材料和构造方案，以确保锚杆挡土墙的稳定性和可靠性。
•确保工程质量和安全，遵循相关的土木工程标准和规范。
施工条件•锚杆挡土墙适用于大部分施工条件，包括不同的地形、土质和地质条件。
但在特定的难以施工的地质条件下，需要根据具体情况进行合理的施工设计和技术措施。
•施工现场应具备适当的空间，以容纳挡土墙的整体结构和施工设备，确保施工的顺利进行。
结论锚杆挡土墙适用于大部分土体性质和气候条件下的项目。
但在工程实践中，需要根据具体情况进行合理的设计和施工，以确保整个结构的稳定性和可靠性。
我们希望通过本文的介绍，能够对锚杆挡土墙的适用条件有一定的了解。
设计要求•在设计锚杆挡土墙时，应根据土体的性质、气候条件和工程要求进行合理的设计。
土体性质 - 需要对土体的强度、稳定性进行准确的土力学计算和分析，以确定锚杆的安装深度和数量。
气候条件 - 考虑当地的气候条件，如降雨量、温度变化等，确定土体的湿度和冻融问题对锚杆挡土墙的影响。

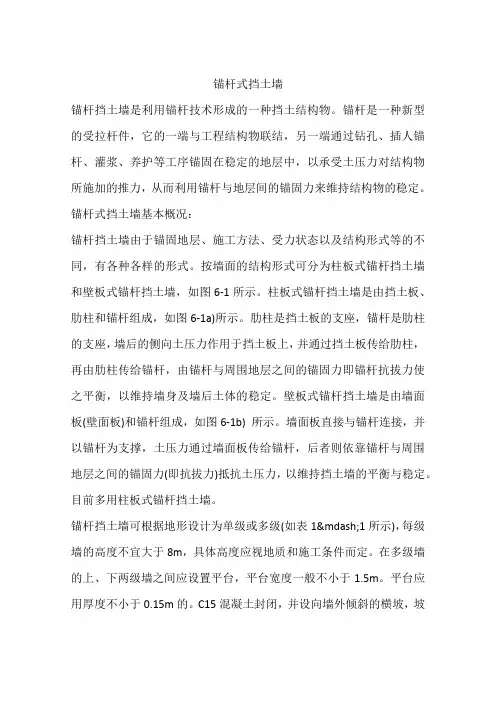

锚杆式挡土墙锚杆挡土墙是利用锚杆技术形成的一种挡土结构物。
锚杆是一种新型的受拉杆件，它的一端与工程结构物联结，另一端通过钻孔、插人锚杆、灌浆、养护等工序锚固在稳定的地层中，以承受土压力对结构物所施加的推力，从而利用锚杆与地层间的锚固力来维持结构物的稳定。
锚杆式挡土墙基本概况：锚杆挡土墙由于锚固地层、施工方法、受力状态以及结构形式等的不同，有各种各样的形式。
按墙面的结构形式可分为柱板式锚杆挡土墙和壁板式锚杆挡土墙，如图6-1所示。
柱板式锚杆挡土墙是由挡土板、肋柱和锚杆组成，如图6-1a)所示。
肋柱是挡土板的支座，锚杆是肋柱的支座，墙后的侧向土压力作用于挡土板上，并通过挡土板传给肋柱，再由肋柱传给锚杆，由锚杆与周围地层之间的锚固力即锚杆抗拔力使之平衡，以维持墙身及墙后土体的稳定。
壁板式锚杆挡土墙是由墙面板(壁面板)和锚杆组成，如图6-1b) 所示。
墙面板直接与锚杆连接，并以锚杆为支撑，土压力通过墙面板传给锚杆，后者则依靠锚杆与周围地层之间的锚固力(即抗拔力)抵抗土压力，以维持挡土墙的平衡与稳定。
目前多用柱板式锚杆挡土墙。
锚杆挡土墙可根据地形设计为单级或多级(如表1—1所示)，每级墙的高度不宜大于8m，具体高度应视地质和施工条件而定。
在多级墙的上、下两级墙之间应设置平台，平台宽度一般不小于1.5m。
平台应用厚度不小于0.15m的。
C15混凝土封闭，并设向墙外倾斜的横坡，坡度为2％。
锚杆式挡土墙基本特点：(1)结构质量轻，使挡土墙的结构轻型化，与重力式挡土墙相比，可以节约大量的圬工和节省工程投资；(2)利于挡土墙的机械化、装配化施工，可以减轻笨重的体力劳动，提高劳动生产率；(3)不需要开挖大量基坑，能克服不良地基挖基的困难，并利于施工安全。
但是锚杆挡土墙也有一些不足之处，使设计和施工受到一定的限制，如施工工艺要求较高，要有钻孔、灌浆等配套的专用机械设备，且要耗用一定的钢材。

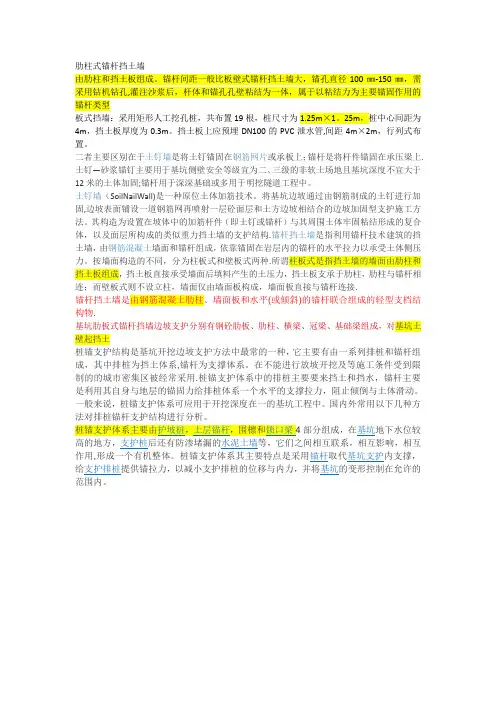

肋柱式锚杆挡土墙由肋柱和挡土板组成。
锚杆间距一般比板壁式锚杆挡土墙大，锚孔直径100㎜-150㎜，需采用钻机钻孔,灌注沙浆后，杆体和锚孔孔壁粘结为一体，属于以粘结力为主要锚固作用的锚杆类型板式挡墙：采用矩形人工挖孔桩，共布置19根，桩尺寸为1.25m×1。
25m，桩中心间距为4m，挡土板厚度为0.3m。
挡土板上应预埋DN100的PVC泄水管,间距4m×2m，行列式布置。
二者主要区别在于土钉墙是将土钉锚固在钢筋网片或承板上；锚杆是将杆件锚固在承压梁上.土钉—砂浆锚钉主要用于基坑侧壁安全等级宜为二、三级的非软土场地且基坑深度不宜大于12米的土体加固;锚杆用于深深基础或多用于明挖隧道工程中。
土钉墙（SoilNailWall)是一种原位土体加筋技术。
将基坑边坡通过由钢筋制成的土钉进行加固,边坡表面铺设一道钢筋网再喷射一层砼面层和土方边坡相结合的边坡加固型支护施工方法。
其构造为设置在坡体中的加筋杆件（即土钉或锚杆）与其周围土体牢固粘结形成的复合体，以及面层所构成的类似重力挡土墙的支护结构.锚杆挡土墙是指利用锚杆技术建筑的挡土墙，由钢筋混凝土墙面和锚杆组成，依靠锚固在岩层内的锚杆的水平拉力以承受土体侧压力。
按墙面构造的不同，分为柱板式和壁板式两种.所谓柱板式是指挡土墙的墙面由肋柱和挡土板组成，挡土板直接承受墙面后填料产生的土压力，挡土板支承于肋柱，肋柱与锚杆相连；而壁板式则不设立柱，墙面仅由墙面板构成，墙面板直接与锚杆连接.锚杆挡土墙是由钢筋混凝土肋柱、墙面板和水平(或倾斜)的锚杆联合组成的轻型支档结构物.基坑肋板式锚杆挡墙边坡支护分别有钢砼肋板、肋柱、横梁、冠梁、基础梁组成，对基坑土壁起挡土桩锚支护结构是基坑开挖边坡支护方法中最常的一种，它主要有由一系列排桩和锚杆组成，其中排桩为挡土体系,锚杆为支撑体系。
在不能进行放坡开挖及等施工条件受到限制的的城市密集区被经常采用.桩锚支护体系中的排桩主要要来挡土和挡水，锚杆主要是利用其自身与地层的锚固力给排桩体系一个水平的支撑拉力，阻止倾倒与土体滑动。
008-锚杆挡土墙在现代土木工程中，锚杆挡土墙作为一种常见的支挡结构，发挥着重要的作用。
它不仅能够有效地保持土体稳定，还能在各种复杂的地形和地质条件下展现出出色的适应性。
接下来，让我们一起深入了解锚杆挡土墙的奥秘。
锚杆挡土墙主要由锚杆、肋柱和挡板组成。
锚杆是其核心部件，它深入到稳定的地层中，通过锚固力将挡土墙与地层紧密连接在一起，提供了强大的支撑。
肋柱则起到了传递荷载和增强结构整体性的作用，挡板则直接承受土体的压力。
这种挡土墙的工作原理其实并不复杂。
当土体作用在挡板上时，挡板将压力传递给肋柱，肋柱再通过锚杆将力传递到稳定的地层中。
锚杆在这个过程中，依靠其与地层之间的摩擦力和粘结力，有效地抵抗了土体的推力，从而保证了挡土墙的稳定性。
锚杆挡土墙具有诸多优点。
首先，它能够适应较大的变形，对于一些地质条件不稳定或者存在地震等自然灾害的地区，具有良好的抗震性能。
其次，它的结构比较轻巧，占地面积小，对于空间有限的场地来说，是一种理想的选择。
再者，施工相对较为简便，能够缩短工程的建设周期，降低成本。
而且，它的外观美观，可以根据需要进行设计和装饰，与周围环境相协调。
在设计锚杆挡土墙时，需要考虑众多因素。
比如，土体的性质，包括土的类型、密度、含水量等，这些都会影响土体的压力和稳定性。
锚杆的布置和长度也是关键，需要根据地层的情况和受力要求进行精确计算。
此外，还需要考虑荷载的大小和方向，以及环境因素，如气候、地下水等。
施工过程是确保锚杆挡土墙质量的重要环节。
在施工前，需要进行详细的地质勘察和工程设计，制定合理的施工方案。
施工过程中，要严格控制锚杆的钻孔精度、锚杆的安装质量、注浆的密实度等。
对于肋柱和挡板的施工，也要保证其混凝土的强度和几何尺寸符合设计要求。
为了保证锚杆挡土墙的长期稳定和安全，后期的监测和维护也不可或缺。
定期对墙体的位移、变形、锚杆的受力情况等进行监测，及时发现问题并采取相应的措施进行处理。
在维护方面，要注意排水系统的畅通，防止积水对墙体造成损害。
锚杆挡土墙施工方案1. 概述锚杆挡土墙是一种常见的土木工程结构，它由混凝土挡土墙、锚杆和锚杆墙体之间的土体组成。
锚杆挡土墙结构具有承载能力强、耐久性好、施工周期短等优点，因此应用广泛。
本文将对锚杆挡土墙的施工方案进行详细介绍，以供参考。
2. 前期准备2.1 设计方案在进行锚杆挡土墙施工前，需要对工程进行设计。
首先需要确定墙体的高度、倾角和坡度等参数。
同时，还需要对锚杆的长度、直径和定位方式等进行设计。
2.2 材料准备进行锚杆挡土墙施工需要准备的材料主要包括混凝土、钢筋和锚杆等。
在采购材料时，需要保证材料的质量和规格符合设计要求。
2.3 人员培训在进行锚杆挡土墙施工前，需要对参与工程的人员进行相关培训。
这些人员需要熟悉施工图纸和操作流程，以确保施工的安全和质量。
3. 施工流程3.1 基坑开挖进行锚杆挡土墙施工前，需要首先对基坑进行开挖。
在开挖过程中，需要注意土体稳定性和斜坡坡度的控制。
开挖深度应根据设计要求进行确定。
3.2 土体处理在开挖完成后，需要对土体进行处理。
将土体进行平整和切割，以便于后续的施工。
需要注意的是，处理过程中应避免对土体造成破坏。
3.3 锚杆钻孔在进行锚杆挡土墙的施工前，需要对土体进行钻孔。
钻孔的深度和直径应根据设计要求进行确定。
在钻孔过程中，需要注意安全和孔壁的质量。
3.4 锚杆安装在完成钻孔后，需要对锚杆进行安装。
首先需要在孔内注入灌浆物，保证锚杆的稳定性和密实性。
然后将锚杆插入到孔内，使用液压设备进行拉拔和张紧，直到锚杆达到设计要求。
3.5 挡土墙施工在进行锚杆安装后，需要对挡土墙进行施工。
首先需要对挡土墙墙体进行模板制作。
然后进行混凝土的浇筑、捣实和养护，确保墙体的稳定和质量。
3.6 杆排施工在挡土墙施工完成后，需要对锚杆墙体进行施工。
首先需要制作墙板及护板模板。
然后进行锚杆墙体的混凝土浇筑、捣实和养护，确保墙体的稳定和质量。
4. 施工注意事项在进行锚杆挡土墙的施工过程中，需要注意以下事项：•确保施工现场的安全和卫生。
锚杆挡土墙的构造与适用条件锚杆挡土墙是由钢筋混凝土肋柱、墙面板和水平(或倾斜)的锚杆联合组成的轻型支挡结构物，如图3—1所示。
我国1966年首次用于成昆线路基加固工程中。
这种挡土墙的墙面板一般是由预制的钢筋混凝土肋柱支撑着。
钢锚杆插入并锚固在稳定的土层或岩层中。
作用于墙面板的土压力通过受拉的钢锚杆被稳定地层的抗拔力所平衡。
由于它的结构特点，它适用于一般地区岩质路堑地段，在不良地段使用时，必须采取相应措施。
设计锚杆挡土墙时，应根据地质及工程具体情况，可选用肋柱或无肋柱式结构类型。
设计肋柱式锚杆挡土墙时，根据地形、地质条件、墙高和施工条件等因素可确定挡土墙是否分级和每级的高度。
若墙较高或地质条件较差，可将挡土墙布置为两级或多级。
在多级墙上、下两级墙之间宜设置平台，平台宽度不宜小于1．5 m。
每级墙的高度不宜大于8 m。
为便于肋柱和挡土墙的安装，多采用竖直墙面。
肋柱的间距应根据工地的起吊能力和锚杆的抗拔能力等因素来确定，一般为2．0—2．5m。
肋柱可采用预制单根整柱，亦可采用分段拼装或就地灌注。
在每根肋柱上根据其高度可布置2—3根锚杆。
锚杆位置应使肋柱内的最大正负弯矩基本相当每层锚杆与水平面的夹角在15度—20度之间。
肋柱截面可采用矩形、T形和正方形。
肋柱截面宽度，除应按计算确定外，尚需考墙面板在肋柱上最小搭接长度不小于10 cm及肋柱预留锚杆尺寸的要求，肋柱宽度不得小于30cm。
装配式肋柱，应考虑肋柱在搬运、吊装过程以及施工中锚杆可能出现受力不均等不利因素。
因此，要求肋柱内外两侧不切断钢筋应配置通长的受力钢筋。
墙面板可采用钢筋混凝土的槽形板、空心板或矩形板。
墙面板的规格不宜过多。
肋柱和墙面板采用的混凝土强度等级不应小于C20。
肋柱的基础应采用C15混凝土或M7．5水泥砂浆砌片石。
各分级挡土墙之间的平台顶面，宜用C15混凝土封闭，其厚度为0．15 m，并以2％横向坡度倾向排水方向。
采用的钢锚杆主要有楔缝式锚杆和灌浆锚杆两种。
锚杆式挡土墙1. 简介锚杆式挡土墙是一种常用的土木工程结构，主要用于在道路、铁路、场地中对土壤进行支撑和防止土壤侵蚀。
该墙体结构通过使用锚杆将墙体与土壤深层相连，增加了抗倾覆和抗滑移的能力，同时提高了整体结构的稳定性和强度。
2. 结构设计锚杆式挡土墙一般由以下几个主要部分组成：2.1 挡土墙体挡土墙体是锚杆式挡土墙的主体部分，通常由土工布或钢筋混凝土墙体构成。
其作用是承担土壤的侧压力和重力荷载，将土壤有效地限制在一定的范围内。
2.2 锚杆锚杆是锚杆式挡土墙的关键部分，用于将挡土墙体与土壤深层连接起来。
一般采用钢筋或钢缆制成的锚杆，在墙体内部穿过水平锚槽，并在墙体的背面与土壤深层相连接。
2.3 预应力锚杆为了增加挡土墙的稳定性和承载能力，有时还会在锚杆式挡土墙中采用预应力锚杆。
预应力锚杆通过施加预应力，可以增加挡土墙的整体刚度和承载能力，使其能够更好地抵抗土壤的压力和外力作用。
2.4 排水系统为了排除挡土墙内部的积水和减小水压力对墙体的影响，锚杆式挡土墙通常会设计排水系统。
排水系统可以通过设置水平和垂直的排水管道，将墙体内部的水分引导出来，保持墙体的稳定性。
3. 施工工艺锚杆式挡土墙的施工通常包括以下几个关键步骤：3.1 土壤分析与设计在施工前，需要对工程所在地的土壤进行分析和评估，确定挡土墙的设计参数和结构形式。
根据不同的土壤类型和工程要求，选择合适的挡土墙结构方案，并进行详细的设计。
3.2 基坑开挖与墙体浇筑根据设计要求，先进行基坑的开挖工作，并进行地基处理以提高基础的稳定性。
然后进行挡土墙体的浇筑，可以采用钢筋混凝土结构或土工布加固的方式。
3.3 锚杆灌注挡土墙体浇筑完成后，需要进行锚杆的布置和灌注工作。
根据设计要求，在墙体内部设置锚杆孔，并将锚杆设置在孔内，然后进行灌注。
灌注材料通常采用高强度的水泥浆或树脂材料。
3.4 预应力锚杆的施工在部分需要增强挡土墙稳定性的工程中，还需要进行预应力锚杆的施工。
锚杆挡土墙概述
【学员问题】锚杆挡土墙概述？
【解答】锚杆挡土墙是利用锚杆技术形成的一种挡土结构物。
锚杆是一种新型的受拉杆件，它的一端与工程结构物联结，另一端通过钻孔、插人锚杆、灌浆、养护等工序锚固在稳定的地层中，以承受土压力对结构物所施加的推力，从而利用锚杆与地层间的锚固力来维持结构物的稳定。
在50年代以前，锚杆技术只是作为施工过程的一种临时措施，例如临时的螺旋地锚以及采矿工程中的临时性木锚杆或钢锚杆等。
50年代中期以后，西方国家在隧道工程中开始采用小型永久性的灌浆锚杆和喷射混凝土代替衬砌结构。
60年代以后，锚杆
技术迅速发展并广泛应用到土木工程的许多领域中。
作为轻型的支挡结构，锚杆挡墙取代笨重的重力式圬工挡土墙，可以节省大量圬工材料，现已广泛用于公路、铁路、煤矿和水利等支挡工程中。
锚杆挡土墙由于锚固地层、施工方法、受力状态以及结构形式等的不同，有各种各样的形式。
按墙面的结构形式可分为柱板式锚杆挡土墙和壁板式锚杆挡土墙，如图6-1所示。
柱板式锚杆挡土墙是由挡土板、肋柱和锚杆组成，如图6-1a）所示。
肋柱是挡土板的支座，锚杆是肋柱的支座，墙后的侧向土压力作用于挡土板
上，并通过挡土板传给肋柱，再由肋柱传给锚杆，由锚杆与周围地层之间的锚固力即锚杆抗拔力使之平衡，以维持墙身及墙后土体的稳定。
壁板式锚杆挡土墙是由墙面板（壁面板）和锚杆组成，如图6-1b）所示。
墙面板直接与锚杆连接，并以锚杆为支撑，土压力通过墙面
板传给锚杆，后者则依靠锚杆与周围地层之间的锚固力（即抗拔力）抵抗土压力，以维持挡土墙的平衡与稳定。
目前多用柱板式锚杆挡土墙。
锚杆挡土墙可根据地形设计为单级或多级（如表11所示），每级墙的高度不宜大于8m，具体高度应视地质和施工条件而定。
在多级墙的上、下两级墙之间应设置平台，平台宽度一般不小于1.5m.平台应用厚度不小于0.15m的。
C15混凝土封闭，并设向墙外倾斜的横坡，坡度为2%.
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
