tanner L-edit 软件基本操作知识
- 格式：ppt
- 大小：1.18 MB
- 文档页数：34
下载文档原格式
合集下载
Ledit使用技巧
L-EDIT 使用技巧4.3 集成电路自动设计工具软件掩模版图编辑操作利用计算集成电路自动设计工具软件L-EDIT 实现移相掩模图形布局设计及交互式图形编辑。
Tanner Research,Inc.开发的一种很优秀的集成电路设计工具 (Tanner IC Design Tools) 软件，最大的特点是可用于任何个人计算机(PC机)、它不仅具有强大的集成电路设计、模拟验证、版图编辑和自动布局布线等功能，而且图形处理速度快、编辑功能强、通俗易学、使用方便，很实用于任何个人进行集成电路设计或其它微细图形加工的版图设计工作。
早期（1988）Tanner EDA Tools是一种可以运行于PC-DOS或MS-DOS操作系统的IBM PC及其兼容机的交互式集成电路版图设计工具软件包、（当然也能运行于Macintoshcs苹果机和带X-windos的UNIX工作站），通过十多年的扩充、改进，几乎每年都有一种新的修改版，到目前已经推出到1988-2002 Tanner EDA 版本，其强大的EDA功能不比SUN 工作站上运行的Cadence 设计软件逊色，可以用来完成任何复杂度的IC设计，但它却能够运行于任何微机上的Windows 98/ Windows ME/ Windows NT/ Windows 2000/ Windows XP等各种操作系统平台上，为设计软件的普及、推广、应用创造了非常有利的条件。
教程以具有代表性的1998年Tanner EDA Tools 版本为基础对Tanner集成电路设计工具软件作全面的介绍，抛砖引玉，读者可以在此基础上，对其他版本功能作进一步探讨。
整个设计工具大体上可以归纳为两大部分，即以S-Edit为核心的集成电路设计、模拟、验证模块和以L-Edit为核心的集成电路版图编辑与自动布图布线模块。
前者包括电路图编辑器S-Edit、电路模拟器T-Spice和高级模型软件、波形编辑器W-Edit、NetTran网表转换器、门电路模拟器GateSim以及工艺映射库、符合库SchemLib、Spice元件库等软件包，构成一个完整的集成电路设计、模拟、验证体系，每个模块互相关联又相对独立，其中S-Edit可以把设计的电路图转换成SPICE，VHDL，EDIF 和TPR等网表文件输出，提供模拟或自动布图布线。
L-EDIT_使用技巧1
4.3 集成电路自动设计工具软件掩模版图编辑操作利用计算集成电路自动设计工具软件L-EDIT 实现移相掩模图形布局设计及交互式图形编辑。
Tanner Research,Inc.开发的一种很优秀的集成电路设计工具 (Tanner IC Design Tools) 软件，最大的特点是可用于任何个人计算机(PC机)、它不仅具有强大的集成电路设计、模拟验证、版图编辑和自动布局布线等功能，而且图形处理速度快、编辑功能强、通俗易学、使用方便，很实用于任何个人进行集成电路设计或其它微细图形加工的版图设计工作。
早期（1988）Tanner EDA Tools 是一种可以运行于PC-DOS或MS-DOS操作系统的IBM PC及其兼容机的交互式集成电路版图设计工具软件包、（当然也能运行于Macintoshcs苹果机和带X-windos的UNIX工作站），通过十多年的扩充、改进，几乎每年都有一种新的修改版，到目前已经推出到1988-2002 Tanner EDA 版本，其强大的EDA功能不比SUN 工作站上运行的Cadence设计软件逊色，可以用来完成任何复杂度的IC 设计，但它却能够运行于任何微机上的Windows 98/ Windows ME/ Windows NT/ Windows 2000/ Windows XP等各种操作系统平台上，为设计软件的普及、推广、应用创造了非常有利的条件。
教程以具有代表性的1998年Tanner EDA Tools 版本为基础对Tanner集成电路设计工具软件作全面的介绍，抛砖引玉，读者可以在此基础上，对其他版本功能作进一步探讨。
整个设计工具大体上可以归纳为两大部分，即以S-Edit为核心的集成电路设计、模拟、验证模块和以L-Edit为核心的集成电路版图编辑与自动布图布线模块。
前者包括电路图编辑器S-Edit、电路模拟器T-Spice和高级模型软件、波形编辑器W-Edit、Net Tran网表转换器、门电路模拟器GateSim以及工艺映射库、符合库SchemLib、Spice元件库等软件包，构成一个完整的集成电路设计、模拟、验证体系，每个模块互相关联又相对独立，其中S-Edit可以把设计的电路图转换成SPICE，VHDL，EDIF和TPR 等网表文件输出，提供模拟或自动布图布线。
新编ledit简介
新编ledit简介序言L-Edit是Tanner Tools 的全定制版图编辑工具，它的最大特点是速度快，功能强，使用方便和分层设计。
它的屏幕刷新、放大和缩小功能及文件存取速度比其他版图编辑器件快很多;L-edit对掩膜版层数、分层数和单元数的处理00没有限制，基本图形有矩形、多边形、园、线和标注等，并可处理90，45和任意角;输入输出有TDB、CIF和GDS?三种格式;可在绘图机和普通打印机上实现输出硬拷贝;在设计版图时一旦发现有错，可以通过“undo”命令回到以前任意一个编辑状态。
版图(逻辑、电路)设计，采用正向设计，通过对逻辑的仿真，优化达到功能要求或自动布局布线，完成最终的版图设计工作，429总线普遍应用于航空领域，以429总线协议为基础开发专用集成电路，具有广泛的应用前景。
IC47101型坐标变换预处理器电路是429总线协议和专用集成电路相结合的较好范例。
—1—L-Edit版图编辑软件的使用和429总线的布局布线一、L-Edit版图编辑软件的使用1(几个术语在使用L-Edit时应先搞清楚几个术语:文件、单元、掩膜层和层次。
一个文件(后缀为.TDB)就是一个设计或版图库，它可以驻留在磁盘中，也可以在编辑时装入内存。
用户可以在内存中装入任意多个文件，一个文件可以由任意多个单元组成，不仅同一个文件中的单元可以互相拷贝，而且不同文件中的单元也可以互相拷贝。
在一个典型设计中，这些单元可以有一定的层次关系，也可以相互独立(如库文件)。
单元又可以由任意数量的掩膜层组成。
2(基本操作(1)鼠标使用:在L-Edit中鼠标的地位很重要，它不仅是编辑图形的必要条件，而且对L-Edit的基本控制也是通过它完成的。
依据鼠标的指(pointing)、点、按(clicking)、拖动(dragging)和双点(double-clicking)等操作就可以建立、移动和选择目标，以及从L-Edit的下拉菜单中选择命令。
Ledit使用技巧(陈老师)
L—EDIT 使用技巧4。
3 集成电路自动设计工具软件掩模版图编辑操作利用计算集成电路自动设计工具软件 L—EDIT 实现移相掩模图形布局设计及交互式图形编辑.Tanner Research，Inc。
开发的一种很优秀的集成电路设计工具 (Tanner IC Design Tools) 软件,最大的特点是可用于任何个人计算机（PC机）、它不仅具有强大的集成电路设计、模拟验证、版图编辑和自动布局布线等功能，而且图形处理速度快、编辑功能强、通俗易学、使用方便,很实用于任何个人进行集成电路设计或其它微细图形加工的版图设计工作。
早期（1988）Tanner EDA Tools是一种可以运行于PC—DOS或MS-DOS操作系统的IBM PC及其兼容机的交互式集成电路版图设计工具软件包、(当然也能运行于Macintoshcs苹果机和带X-windos的UNIX 工作站)，通过十多年的扩充、改进，几乎每年都有一种新的修改版，到目前已经推出到1988—2002 Tanner EDA 版本，其强大的EDA功能不比SUN 工作站上运行的Cadence设计软件逊色，可以用来完成任何复杂度的IC设计，但它却能够运行于任何微机上的Windows 98/ Windows ME/ Windows NT/ Windows 2000/ Windows XP等各种操作系统平台上，为设计软件的普及、推广、应用创造了非常有利的条件。
教程以具有代表性的1998年Tanner EDA Tools 版本为基础对Tanner集成电路设计工具软件作全面的介绍，抛砖引玉，读者可以在此基础上,对其他版本功能作进一步探讨。
整个设计工具大体上可以归纳为两大部分，即以S-Edit为核心的集成电路设计、模拟、验证模块和以L-Edit为核心的集成电路版图编辑与自动布图布线模块。
前者包括电路图编辑器S—Edit、电路模拟器T-Spice和高级模型软件、波形编辑器W—Edit、NetTran网表转换器、门电路模拟器GateSim以及工艺映射库、符合库SchemLib、Spice元件库等软件包，构成一个完整的集成电路设计、模拟、验证体系，每个模块互相关联又相对独立，其中S—Edit 可以把设计的电路图转换成SPICE,VHDL,EDIF和TPR等网表文件输出,提供模拟或自动布图布线。
Tanner EDA L-edit 手册
Other common formats are CIF (Caltech Interchange Format), DXF (Drawing Exchange Format…AutoCAD), and Gerber (Printed Circuit Board…PCB) files.
Sometimes companies will charge you an additional fee to convert your CAD format into GDSII so they can make your masks.
beam (“anchor” GDSII layer 2) (3) A metal layer for use as a strain gauge and as electrical
connections (“metal” GDSII layer 3) I want to design a cantilevered beam with a metal strain gauge on it.
Every area of each mask will be either opaque or clear. That is what you are trying to define… which areas are which.
Files and Tapeout
Your end product is a file which contains the data for your mask. The process of transmitting the data to a foundry who will build your device is called “tapeout”… you are sending your magnetic tape out.
Sometimes companies will charge you an additional fee to convert your CAD format into GDSII so they can make your masks.
beam (“anchor” GDSII layer 2) (3) A metal layer for use as a strain gauge and as electrical
connections (“metal” GDSII layer 3) I want to design a cantilevered beam with a metal strain gauge on it.
Every area of each mask will be either opaque or clear. That is what you are trying to define… which areas are which.
Files and Tapeout
Your end product is a file which contains the data for your mask. The process of transmitting the data to a foundry who will build your device is called “tapeout”… you are sending your magnetic tape out.
tanner L-edit 软件基本操作知识演示幻灯片
（4）文件---保存，保存在自己所选目录下，注意不含中文， 这里选择E:\L_edit，并命名为EX1。
三、使用L_edit绘制版图
（5）取代设定：选择 “文件”--“替换设 置”，从Browse选 择“D:\Program
Files\Tanner EDA\L-
Edit and
LVS\SPR\Lights\Lay out\lights.tdb”，主要 是采用其内的DRC 信息、layers信息。
（11）检查错误：打开 “设置”--DRC设置， 则可以观看详细的设 计规则，， 从Rules list列表框中选择3.1
Poly Minimum Width 选项中可以观看该条 设计规则设定poly最小 宽度为2个lambda，依 此修改poly宽度为2个 lambda，那么如何修 改呢？
三、使用L_edit绘制版图
三、使用L_edit绘制版图
（10）设计规则检查： 由于绘制的图样是要 制作集成电路的掩膜 图样，必须配合设计 规则绘制图层，才能 确保制程时的效率。 选择 工具---DRC 命令， 打开 Design Rule Check 对话框，如右图 所示，报错“最小宽 度少于两个Lambda”
三、使用L_edit绘制版图
三、使用L_edit绘制版图
（7）环境设定：绘制布局图， 必须要有确实的大小，因此 绘图前先要确认或设定坐标 与实际长度的关系。选择 “设置”命令，打开 “设计” 对话框，在其中的 Technology 选项卡中出现使用技术的名 称、单位与设定，本范例中 的技术单位 Technology units 为以 Lambda 为单位， 而 Lambda单位与内部单位 Internal Unit的关系可在 Technology setup选项组中进 行设定，我们设定一个 Lambda 为1000个 Internal Unit， 也设定一个 Lambda 等于一个 Micron。
三、使用L_edit绘制版图
（5）取代设定：选择 “文件”--“替换设 置”，从Browse选 择“D:\Program
Files\Tanner EDA\L-
Edit and
LVS\SPR\Lights\Lay out\lights.tdb”，主要 是采用其内的DRC 信息、layers信息。
（11）检查错误：打开 “设置”--DRC设置， 则可以观看详细的设 计规则，， 从Rules list列表框中选择3.1
Poly Minimum Width 选项中可以观看该条 设计规则设定poly最小 宽度为2个lambda，依 此修改poly宽度为2个 lambda，那么如何修 改呢？
三、使用L_edit绘制版图
三、使用L_edit绘制版图
（10）设计规则检查： 由于绘制的图样是要 制作集成电路的掩膜 图样，必须配合设计 规则绘制图层，才能 确保制程时的效率。 选择 工具---DRC 命令， 打开 Design Rule Check 对话框，如右图 所示，报错“最小宽 度少于两个Lambda”
三、使用L_edit绘制版图
三、使用L_edit绘制版图
（7）环境设定：绘制布局图， 必须要有确实的大小，因此 绘图前先要确认或设定坐标 与实际长度的关系。选择 “设置”命令，打开 “设计” 对话框，在其中的 Technology 选项卡中出现使用技术的名 称、单位与设定，本范例中 的技术单位 Technology units 为以 Lambda 为单位， 而 Lambda单位与内部单位 Internal Unit的关系可在 Technology setup选项组中进 行设定，我们设定一个 Lambda 为1000个 Internal Unit， 也设定一个 Lambda 等于一个 Micron。
L-Edit绘制版图
“Default ruler settings”栏用于设置标尺的文 字大小（Text）、显示方式（Display）、端点 形状（End）、刻度线显示方式（Show tick marks）。
“Create rules on”栏用于设置标尺放置的位 置。选中“Current layer”选项表示将标尺放 于当前图层上，也可通过图层选择框中的下拉 列表，选取放置标尺的图层。
④“Recently Used File List”填充框表示最近使用的 文件列表，在框内填写不大于16的正整数，用来规定 File菜单下部列出的最近打开过的文件的最大数目。
2021/7/21
（2）“Keyboard”标签页 用来设定键盘上的热键，包括布局与文字编辑器。可
以视使用者使用习惯删除或是增加热键内容。 （3）“Warnings”标签页 是警告框的列表。选中某个警告框前的复选框将使它
当在“Technology units”栏内选中“Other”以外的选项，如选 中“Mils”选项，在“Technology setup”栏内只出现“Mils per Internal”填充框，用分数的形式定义内部单位与Mils之间的关系。
2021/7/21
（2）“Grid（栅格设置）”标签页 为方便绘图、查看和编辑，L-Edit提供了三种独立的栅格坐标：显
③“Technology setup（工艺设置）”栏：用于定义工艺单位与内 部单位间的换算关系。
当在“Technology units”栏内选中“Other”选项，并在右侧填 入Lambda，则该栏内出现两组填充框：“Lambda per Internal Unit”表示每内部单位的Lambda，用分数的形式定义内部单位与 Lambda的关系；“Lambda”填充框用分数的形式定义Lambda与 微米的关系。如自定义单位为foot，由于一英尺等于304800微米， 则在该填充框内应填写304800/1。图中设置为1个内部单位等于 1/1000微米。
“Create rules on”栏用于设置标尺放置的位 置。选中“Current layer”选项表示将标尺放 于当前图层上，也可通过图层选择框中的下拉 列表，选取放置标尺的图层。
④“Recently Used File List”填充框表示最近使用的 文件列表，在框内填写不大于16的正整数，用来规定 File菜单下部列出的最近打开过的文件的最大数目。
2021/7/21
（2）“Keyboard”标签页 用来设定键盘上的热键，包括布局与文字编辑器。可
以视使用者使用习惯删除或是增加热键内容。 （3）“Warnings”标签页 是警告框的列表。选中某个警告框前的复选框将使它
当在“Technology units”栏内选中“Other”以外的选项，如选 中“Mils”选项，在“Technology setup”栏内只出现“Mils per Internal”填充框，用分数的形式定义内部单位与Mils之间的关系。
2021/7/21
（2）“Grid（栅格设置）”标签页 为方便绘图、查看和编辑，L-Edit提供了三种独立的栅格坐标：显
③“Technology setup（工艺设置）”栏：用于定义工艺单位与内 部单位间的换算关系。
当在“Technology units”栏内选中“Other”选项，并在右侧填 入Lambda，则该栏内出现两组填充框：“Lambda per Internal Unit”表示每内部单位的Lambda，用分数的形式定义内部单位与 Lambda的关系；“Lambda”填充框用分数的形式定义Lambda与 微米的关系。如自定义单位为foot，由于一英尺等于304800微米， 则在该填充框内应填写304800/1。图中设置为1个内部单位等于 1/1000微米。
L-Edit简明教程..
2018/10/8
3．设计参数设置 在版图设计之前必须对有关参数进行设置。 执行Setup/ Design子命令，进入设置参数对 话框，如图3.6所示，共有6个标签页。 （1）“Technology（工艺参数）”标签页图 3.6 工艺参数设置标签页 ①“Technology name”（工艺名称）栏：填 写设计所用的工艺名称。当要从一个文件拷贝 一个单元到另一个文件时，L-Edit将比较两个 文件所用的工艺是否相同。如果工艺不同，LEdit将显示警告信息。
图3.1 L-Edit窗
3.2 L-Edit的参数设置
在进行版图设计之前，首先要设定设计文件的 数据，如调色板、应用、设计、图层、特殊图 层、设计规则检查、标准单元库自动布局与连 线。
2018/10/8
1．调色板设置 执行Setup Palette子命令弹出调色板设置框， 如图3.4所示。L-Edit的色盘共有16种颜色设定， 每个颜色各有两种属性： （1）一个唯一的4位码； （2）RGB三种颜色的组合量。
版图的相关知识（二）
余华
重庆大学光电工程学院
L-Edit的使用方法
L-Edit是Tanner Tools Pro工具软件中的一 个软件包，可以在同一窗口中进行版图设计、 设计规则检查、网表提取、标准单元自动布局 与连线等工作。配合在S-Edit中建立的相应电 路，可以在Tanner Tools Pro提供的另一个工 具LVS完成布局与电路的比对。在本章中将介 绍L-Edit的使用与版图设计及网表提取。
2018/10/8
2018/10/8
图3.5 应用设置对话框
②TDB设定文件路径填充框：用于设置TDB设置文件 的预定义路径。 ③“Toolbars”选项栏：选中“Use Large Button” 选项，工具按钮将使用大图标；“Layer Icon Size” 项用于设置层定义区各图标的尺寸，在下拉框中选择， 单位是像素；“Drawing Mode”下拉选择框用于设 定绘图模式，有3种模式：Orthogonal（90°）、45 Degree（45°）、All Angle（任意角）。 ④“Recently Used File List”填充框表示最近使用的 文件列表，在框内填写不大于16的正整数，用来规定 File菜单下部列出的最近打开过的文件的最大数目。
ledit简介

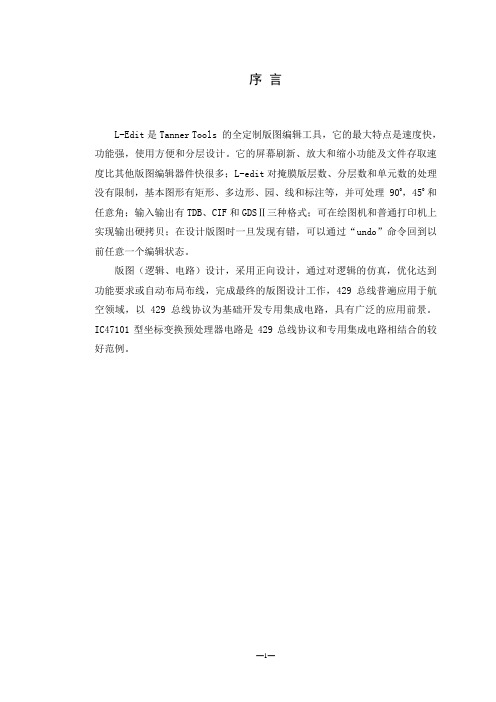

序言L-Edit是Tanner Tools 的全定制版图编辑工具，它的最大特点是速度快，功能强，使用方便和分层设计。
它的屏幕刷新、放大和缩小功能及文件存取速度比其他版图编辑器件快很多；L-edit对掩膜版层数、分层数和单元数的处理没有限制，基本图形有矩形、多边形、园、线和标注等，并可处理900，450和任意角；输入输出有TDB、CIF和GDSⅡ三种格式；可在绘图机和普通打印机上实现输出硬拷贝；在设计版图时一旦发现有错，可以通过“undo”命令回到以前任意一个编辑状态。
版图（逻辑、电路）设计，采用正向设计，通过对逻辑的仿真，优化达到功能要求或自动布局布线，完成最终的版图设计工作，429总线普遍应用于航空领域，以429总线协议为基础开发专用集成电路，具有广泛的应用前景。
IC47101型坐标变换预处理器电路是429总线协议和专用集成电路相结合的较好范例。
L-Edit版图编辑软件的使用和429总线的布局布线一、L-Edit版图编辑软件的使用1．几个术语在使用L-Edit时应先搞清楚几个术语:文件、单元、掩膜层和层次。
一个文件（后缀为.TDB）就是一个设计或版图库，它可以驻留在磁盘中，也可以在编辑时装入内存。
用户可以在内存中装入任意多个文件，一个文件可以由任意多个单元组成，不仅同一个文件中的单元可以互相拷贝，而且不同文件中的单元也可以互相拷贝。
在一个典型设计中，这些单元可以有一定的层次关系，也可以相互独立（如库文件）。
单元又可以由任意数量的掩膜层组成。
2．基本操作（1）鼠标使用：在L-Edit中鼠标的地位很重要，它不仅是编辑图形的必要条件，而且对L-Edit的基本控制也是通过它完成的。
依据鼠标的指（pointing）、点、按（clicking）、拖动（dragging）和双点（double-clicking）等操作就可以建立、移动和选择目标，以及从L-Edit的下拉菜单中选择命令。
L-Edit希望使用三键鼠标，如使用了两键鼠标，则中键的功能由按下ALT建的同时按下左键来实现。
LEdit绘制版图
2019/9/21
2019/9/21
图3.5 应用设置对话框
②TDB设定文件路径填充框：用于设置TDB设置文件 的预定义路径。
③“Toolbars”选项栏：选中“Use Large Button” 选项，工具按钮将使用大图标；“Layer Icon Size” 项用于设置层定义区各图标的尺寸，在下拉框中选择， 单位是像素；“Drawing Mode”下拉选择框用于设 定绘图模式，有3种模式：Orthogonal（90°）、45 Degree（45°）、All Angle（任意角）
“Grid display”栏用于定义显示栅格。其中“Displayed grid”填 充框用于设定栅格的格点间距，单位是定位单位；“Suppress minor grid”填充框用于设定栅格格点显示的最小像素，小于或等 于该值时，格点将不显示。
“Mouse grid”栏用于设置鼠标栅格。选中“Snaping”选项表示 鼠标指针只能在栅格上移动；选中“Smooth”选项表示鼠标指针 可在栅格间移动；“Mouse snap”填充框用于设定鼠标每移动一 步的距离，单位是定位单位。
③“Technology setup（工艺设置）”栏：用于定义工艺单位与内 部单位间的换算关系。
当在“Technology units”栏内选中“Other”选项，并在右侧填 入Lambda，则该栏内出现两组填充框：“Lambda per Internal Unit”表示每内部单位的Lambda，用分数的形式定义内部单位与 Lambda的关系；“Lambda”填充框用分数的形式定义Lambda与 微米的关系。如自定义单位为foot，由于一英尺等于304800微米， 则在该填充框内应填写304800/1。图中设置为1个内部单位等于 1/1000微米。
2019/9/21
图3.5 应用设置对话框
②TDB设定文件路径填充框：用于设置TDB设置文件 的预定义路径。
③“Toolbars”选项栏：选中“Use Large Button” 选项，工具按钮将使用大图标；“Layer Icon Size” 项用于设置层定义区各图标的尺寸，在下拉框中选择， 单位是像素；“Drawing Mode”下拉选择框用于设 定绘图模式，有3种模式：Orthogonal（90°）、45 Degree（45°）、All Angle（任意角）
“Grid display”栏用于定义显示栅格。其中“Displayed grid”填 充框用于设定栅格的格点间距，单位是定位单位；“Suppress minor grid”填充框用于设定栅格格点显示的最小像素，小于或等 于该值时，格点将不显示。
“Mouse grid”栏用于设置鼠标栅格。选中“Snaping”选项表示 鼠标指针只能在栅格上移动；选中“Smooth”选项表示鼠标指针 可在栅格间移动；“Mouse snap”填充框用于设定鼠标每移动一 步的距离，单位是定位单位。
③“Technology setup（工艺设置）”栏：用于定义工艺单位与内 部单位间的换算关系。
当在“Technology units”栏内选中“Other”选项，并在右侧填 入Lambda，则该栏内出现两组填充框：“Lambda per Internal Unit”表示每内部单位的Lambda，用分数的形式定义内部单位与 Lambda的关系；“Lambda”填充框用分数的形式定义Lambda与 微米的关系。如自定义单位为foot，由于一英尺等于304800微米， 则在该填充框内应填写304800/1。图中设置为1个内部单位等于 1/1000微米。
tanner L-edit 软件基本操作知识
（6）编辑组件L-Edit 编辑方式是以 组件(Cell)为单位而不是以文件 (File)为单位的，每一个文件可有 多个 Cell, 而每一个 Cell 可表示 一种电路布局图或说明， 每次打 开新文件时也自动打开一个 Cell 并将之命名为 Ce110其中，编辑 制版图
四、使用L_edit绘制pmos版图
（5）设计规则检查，报错为“Not Selected Active”，查看设计规 则，Active 图层必须要与 P Select 图层或 N Select 重叠，而 不能单独存在，否则设计规则 检查会有错误。 （6）绘制 P Select 图层，注意 Active 的边界要与 P Select 的 边界至少要有两个 Lambda 的 距离，这是环绕(Surround)规则。 这里画横向 18 格， 纵向 9 格。 要注意的是 Active 与 P Select 交集处被定义为 pdiff层，pdiff 与 N Well 也有一个环绕规则，， pdiff的边界与 N Well 的边界至 少要距离 5 个 Lambda。
三、使用L_edit绘制版图
（8）选择绘图形状： 绘制布局图，除了 选择要绘制的图层 外，还要在 Drawing 工具栏中 选择绘图方式，如 右图所示：
三、使用L_edit绘制版图
（9）选择绘图形状：绘制布局图， 除了选择要绘制的图层外，还 要在 Drawing 工具栏中选择绘 图方式，如图 10.9 所示，例 如，选择工具，按鼠标左键拖 曳可画方形。如要绘制一个方 形的 Poly 图层，横向占据1个 格点(1um), 纵方向占据 10 个 格点(10um)，结果如图，注意 左下角有状态栏，标明绘制的 形状、图层、宽度(W)、高度 (H)、面积(A)与周长(P)。按住 “Home”键可以全屏显示
四、使用L_edit绘制pmos版图
（5）设计规则检查，报错为“Not Selected Active”，查看设计规 则，Active 图层必须要与 P Select 图层或 N Select 重叠，而 不能单独存在，否则设计规则 检查会有错误。 （6）绘制 P Select 图层，注意 Active 的边界要与 P Select 的 边界至少要有两个 Lambda 的 距离，这是环绕(Surround)规则。 这里画横向 18 格， 纵向 9 格。 要注意的是 Active 与 P Select 交集处被定义为 pdiff层，pdiff 与 N Well 也有一个环绕规则，， pdiff的边界与 N Well 的边界至 少要距离 5 个 Lambda。
三、使用L_edit绘制版图
（8）选择绘图形状： 绘制布局图，除了 选择要绘制的图层 外，还要在 Drawing 工具栏中 选择绘图方式，如 右图所示：
三、使用L_edit绘制版图
（9）选择绘图形状：绘制布局图， 除了选择要绘制的图层外，还 要在 Drawing 工具栏中选择绘 图方式，如图 10.9 所示，例 如，选择工具，按鼠标左键拖 曳可画方形。如要绘制一个方 形的 Poly 图层，横向占据1个 格点(1um), 纵方向占据 10 个 格点(10um)，结果如图，注意 左下角有状态栏，标明绘制的 形状、图层、宽度(W)、高度 (H)、面积(A)与周长(P)。按住 “Home”键可以全屏显示
L-edit_版图绘制基础
tannericdesigntoocompanyname4画版图的步骤进入ledit进入ledit建立新文件建立新文件环境设定环境设定编辑元件编辑元件绘制各种图形形绘制各种图设计规则检查drc查drc设计规则检修改对象修改对象设计规则再检查drc检查drc设计规则再版图提取版图提取companyname5ledit使用方法标题栏工具栏层定义区状态栏鼠标功能说明绘图区位置显示区companyname6在ledit中设计是以tdb文件形式存在和保存
37
Company name
图形编辑：可以改变对象的大小和形状，在多边形中添加顶点，以及 对对象进行切割、合并和掏空等操作。 改变对象的大小和形状：在编辑图形前首先要选中对象，然后用鼠标 中键在对象的边或顶点的距离等于或小于编辑范围时按下，然后拖动鼠标 ，可以改变对象的大小和形状。编辑范围在设计参数对话框中设置。 多边形中添加顶点：把鼠标指针放在任意角多边形的边上，按下Ctrl 和MOVE-EDIT键，拖动鼠标，鼠标指针所在边上的点将变为一个新的顶 点，并随鼠标指针移动。
L-Edit 版图绘制基础
加工平台
侯克玉 2012.06.02
内容提要
1 1 2 2 3 3
L-Edit 简介 制作版图的步骤 L-Edit 的使用
2
Company name
L-Edit 简介
L-Edit是Tanner Tools Pro工具软件中的一个 软件包，是由Tanner Research,Inc.开发的一种很 优秀的集成电路设计工具 (Tanner IC Design Too ls) 软件 。它很实用、易学，适合微纳器件、集 成电路设计。
28
Company name
Instance：创建例化体
37
Company name
图形编辑：可以改变对象的大小和形状，在多边形中添加顶点，以及 对对象进行切割、合并和掏空等操作。 改变对象的大小和形状：在编辑图形前首先要选中对象，然后用鼠标 中键在对象的边或顶点的距离等于或小于编辑范围时按下，然后拖动鼠标 ，可以改变对象的大小和形状。编辑范围在设计参数对话框中设置。 多边形中添加顶点：把鼠标指针放在任意角多边形的边上，按下Ctrl 和MOVE-EDIT键，拖动鼠标，鼠标指针所在边上的点将变为一个新的顶 点，并随鼠标指针移动。
L-Edit 版图绘制基础
加工平台
侯克玉 2012.06.02
内容提要
1 1 2 2 3 3
L-Edit 简介 制作版图的步骤 L-Edit 的使用
2
Company name
L-Edit 简介
L-Edit是Tanner Tools Pro工具软件中的一个 软件包，是由Tanner Research,Inc.开发的一种很 优秀的集成电路设计工具 (Tanner IC Design Too ls) 软件 。它很实用、易学，适合微纳器件、集 成电路设计。
28
Company name
Instance：创建例化体
L-Edit简明教程(制图软件)
2018/6/6
（2）“Grid（栅格设置）”标签页 为方便绘图、查看和编辑，L-Edit提供了三种独立的栅格坐标：显 示栅格、鼠标栅格和定位栅格，如图3.7所示。 “Grid display”栏用于定义显示栅格。其中“Displayed grid”填 充框用于设定栅格的格点间距，单位是定位单位；“Suppress minor grid”填充框用于设定栅格格点显示的最小像素，小于或等 于该值时，格点将不显示。 “Mouse grid”栏用于设置鼠标栅格。选中“Snaping”选项表示 鼠标指针只能在栅格上移动；选中“Smooth”选项表示鼠标指针 可在栅格间移动；“Mouse snap”填充框用于设定鼠标每移动一 步的距离，单位是定位单位。
2018/6/6
4．图层设置 图层部分的设置包括有那些图层、图层的名称、对象 的电阻电容值、GDSⅡ的代号、CIF的名称、图样等 数据。执行Setup/ Layers子命令进入图层设置对话框， 如图3.10所示。对话框左边的图层列表框列出了当前 文件的图层，与图层定义区的次序是一致的。也可建 立新的图层（Add Layer）、删除原有的图层 （Delete Layer）和重新命名图层（Remane Layer）， 还可安排各图层的先后顺序(Move Layer)。在窗口的 右边可以用来定义或是更改图层的名称，与各图层的 电气特性、布局方式、生成层的方式、图样等。若要 修改某层的参数时，只要选中右边列表框的某层，再 修改右边各标签页的数据即可。
2018/6/6
“Paste To Cursor”选项表示将剪贴板上的图形粘贴 到鼠标指针上，选中该选项后，在粘贴对象时，被复 制的对象会跟随光标指针出现在绘图区，并随光标一 起移动，点击鼠标的任何键时，被复制的对象固定到 绘图区。在粘贴到绘图区之前，还可以对该对象进行 水平（H）、垂直（V）镜像与旋转（R）操作； “Auto-Panning”选项用于自动平移窗口，选中该选 项后，在执行Draw（绘图）、Move（移动）或Edit （编辑）操作时，当鼠标指针碰到绘图窗口边缘时， L-Edit将自动平移窗口。
LEdit绘制版图
2019/11/12
2019/11/12
图3.36 替换设置信息对话框
图3.36 替换设置信息对话框
（4）编辑单元：L-Edit编辑方式是以单元（Cell）为单位而不是以 文件（File）为单位的，每一个文件可有多个Cell，而每一个Cell 可表示一种电路的版图或说明，每次打开新文件时自动打开一个 Cell并将之命名为Cell0，如图3.37所示，其中编辑窗口中的十字 为坐标原点。 （5）设计环境设置：绘制版图时必须要有确定的大小，因此在绘 图前首先要确定或设定坐标与实际长度的关系。选择执行 Setup/Design子命令，弹出Setup Design对话框，在Technology 标签页中可设置工艺的名称、单位等，本例以Lambda为单位，而 Lambda与内部单位（Internal Unit）的关系可在Technology setup 选项中进行设置，如图3.38所示，设定1个Lambda为1000个 Internal Unit，即设定1个Lambda等于1个Micron。
2019/11/12
2019/11/12
图3.47 设计规则检查
执行File/Open命令打开错误记录文件 Cell0.drc，其内容如图3.48所示，有一个错误， 版图设计违反了设计规则4.6，并标出发生错 误的坐标范围。
2019/11/12
2019/11/12
图3.48 设计规则检查结果
2019/11/12
2019/11/12
图3.40 设置设计规则对话 框
Minimum Width选项，可知N Well的最小宽度 有10个Lambda的要求，如图3.40所示。
图6 N Well设计规则 在Layers面板的下拉列表中选取N Well选项，
2019/11/12
图3.36 替换设置信息对话框
图3.36 替换设置信息对话框
（4）编辑单元：L-Edit编辑方式是以单元（Cell）为单位而不是以 文件（File）为单位的，每一个文件可有多个Cell，而每一个Cell 可表示一种电路的版图或说明，每次打开新文件时自动打开一个 Cell并将之命名为Cell0，如图3.37所示，其中编辑窗口中的十字 为坐标原点。 （5）设计环境设置：绘制版图时必须要有确定的大小，因此在绘 图前首先要确定或设定坐标与实际长度的关系。选择执行 Setup/Design子命令，弹出Setup Design对话框，在Technology 标签页中可设置工艺的名称、单位等，本例以Lambda为单位，而 Lambda与内部单位（Internal Unit）的关系可在Technology setup 选项中进行设置，如图3.38所示，设定1个Lambda为1000个 Internal Unit，即设定1个Lambda等于1个Micron。
2019/11/12
2019/11/12
图3.47 设计规则检查
执行File/Open命令打开错误记录文件 Cell0.drc，其内容如图3.48所示，有一个错误， 版图设计违反了设计规则4.6，并标出发生错 误的坐标范围。
2019/11/12
2019/11/12
图3.48 设计规则检查结果
2019/11/12
2019/11/12
图3.40 设置设计规则对话 框
Minimum Width选项，可知N Well的最小宽度 有10个Lambda的要求，如图3.40所示。
图6 N Well设计规则 在Layers面板的下拉列表中选取N Well选项，
tanner l-edit
Surround
Extension
一个层上的物体，在每个方向 上，被另一层上的物体至少要 环绕x各单位
Overlap
一个层上的物体 必须与另一个层 上的物体交叠的 最小尺寸。其中 ，重叠大于规定 距离或边缘重合 都不算违规
Density
查找layer1下拉选框中制定的密度推导 层中的对象，并对其加以标志。Layer1 下拉选框中制定的图层必须是密度类型 的推导层。如有多变性输出到密度层， 就构成违规。
3、绘制Active层。
4、绘制poly即栅极。
2
PMOS设计步骤
一般除非十分熟悉设计规则，不然最好 在每一步之后都进行DRC，即设计规则 检查，才能及时发现问题。如图为结束 前四步后进行DRC，出现了错误。 查找错误原因gate的长度要大于有源层 2L，并进行修改。
2
PMOS设计步骤
5、绘制metal 1
1
Tanner 软件介绍
T-spice & W-edit & L-edit & LVS
• T-spice 是电路模拟和分析的工具，文件内容除了从S-edit中得到的组件与 节点的描述外，还必须加上指令的部分来控制电压源、分析时间与观察项目。 • W-edit 则是用于查看通过T-spice仿真后得到的响应曲线等各类特性曲线图。 • L-edit是一个布局图的编辑环境，也就是常说的版图，我们以Tanner Tool Pro所附的范例 Lights.tdb 为例，简单介绍一下。 Lights.tdb文件中有很多 元件（cell），每一个元件都是一个布局图，可以引用到其他元件而形成层 次式的结构。其中Lights.tdb文件是标准元件，可以用于设计规则的参考。 • LVS是一个用来比较布局图和电路图所描述的电路是否相同的工具，即Sedit与L-edit绘制的结果是否一致，进行对比需要两个文件，一个是L-edit 输出的*.spc文件和S-edit输出的*.sp。
IC版图设计-tanner软件基本操作知识PPT课件
ic版图设计-tanner软件基 本操作知识ppt课件
• 引言 • Tanner软件介绍 • 基本操作流程 • 高级功能应用 • 常见问题及解决方案 • 总结与展望
01
引言
主题简介
Tanner软件是一款广泛用于集成电 路版图设计的工具，具有强大的功能 和灵活性。
该软件提供了完整的解决方案，从电 路设计到版图生成，再到DRC/LVS检 查，都可以在Tanner软件中完成。
参与实际项目实践
计划参与更多的实际项目，将所学知识应用于实 践中，不断总结经验，提高自己的设计水平。
THANKS
感谢观看
详细描述
这可能是由于原理图文件格式不兼容或文件损坏所致。解 决方案是确保原理图文件格式与软件兼容，并使用正确的 版本打开。如果文件损坏，尝试使用其他原理图软件打开 并保存为兼容格式。
总结词
导入的原理图无法正确匹配到软件中的元件库。
详细描述
这可能是由于原理图中的元件名称与软件中的元件库不匹 配所致。解决方案是手动将原理图中的元件名称与软件中 的元件库进行匹配，或使用软件的自动匹配功能，根据元 件的电气特性进行匹配。
总结词
导入的原理图布局与预期不符。
详细描述
这可能是由于原理图布局工具的使用不当或导入设置不正 确所致。解决方案是检查导入设置，确保按照预期进行布 局。如果布局不正确，可以使用软件的布局调整工具进行 手动调整。
布局布线时的问题
总结词
在布局布线过程中，可能会出现元件重叠或无法连接的问 题。
详细描述
这可能是由于元件放置不当或布线工具使用不当所致。解 决方案是手动调整元件位置，确保元件不重叠且易于连接 。同时，检查布线工具的设置，确保按照预期进行布线。
自动布局布线的优点
• 引言 • Tanner软件介绍 • 基本操作流程 • 高级功能应用 • 常见问题及解决方案 • 总结与展望
01
引言
主题简介
Tanner软件是一款广泛用于集成电 路版图设计的工具，具有强大的功能 和灵活性。
该软件提供了完整的解决方案，从电 路设计到版图生成，再到DRC/LVS检 查，都可以在Tanner软件中完成。
参与实际项目实践
计划参与更多的实际项目，将所学知识应用于实 践中，不断总结经验，提高自己的设计水平。
THANKS
感谢观看
详细描述
这可能是由于原理图文件格式不兼容或文件损坏所致。解 决方案是确保原理图文件格式与软件兼容，并使用正确的 版本打开。如果文件损坏，尝试使用其他原理图软件打开 并保存为兼容格式。
总结词
导入的原理图无法正确匹配到软件中的元件库。
详细描述
这可能是由于原理图中的元件名称与软件中的元件库不匹 配所致。解决方案是手动将原理图中的元件名称与软件中 的元件库进行匹配，或使用软件的自动匹配功能，根据元 件的电气特性进行匹配。
总结词
导入的原理图布局与预期不符。
详细描述
这可能是由于原理图布局工具的使用不当或导入设置不正 确所致。解决方案是检查导入设置，确保按照预期进行布 局。如果布局不正确，可以使用软件的布局调整工具进行 手动调整。
布局布线时的问题
总结词
在布局布线过程中，可能会出现元件重叠或无法连接的问 题。
详细描述
