喷浆及喷射混凝土护坡说明一、适用条件：（一）对坚硬易风化，但还未遭严重风化的岩石边坡，为防止进一步风化，剥落及零星掉块，采用喷浆及喷射混凝土，使在边坡上形成一层保护层。
（二）可用在高而陡的边坡上，尤其对上部岩层破碎而下部岩层完整的边坡，和需要大面积防护，且较集中的边坡，采用喷浆或喷混凝土的防护更为经济。
（三）对成岩作用差的粘土岩边坡不宜采用。
（四）适用于地下水不发育较干燥的边坡。
二、材料要求：（一）水泥：采用不低于425号的普通硅酸盐水泥。
（二）石灰：采用新出窑烧透之块灰，欠火及过火者皆不用。
（三）砂子：重力喷浆采用纯净的细砂，粒径0.1～0.25mm，机械喷浆和喷混凝土采用纯净的中粗砂，粒径为0.25～0.5mm，含水量不得超过5%，含水率以4~6%为宜。
（四）石子：采用纯净的卵石或碎石，最大粒径不得大于25mm，大于15mm 的颗粒应控制在20%以下，片状及针状颗粒含量按重量计不得超过15%。
三、施工注意事项：（一）喷浆厚度以不小于2cm为宜，喷混凝土厚度以3～5cm为宜。
（二）喷浆或喷混凝土防护的周边与本防护坡面衔接处应严格封闭，可在顶部作20×20cm的小型截水沟，亦可凿槽嵌入岩层内，嵌入深度不小于10cm，并和相衔接坡面平顺。
坡面防护两侧凿槽嵌入坡面岩层内至少10cm。
（三）护坡岩石风化严重时，应作1～2cm高，顶宽40cm，5号水泥砂浆切片时护裙。
（四）喷浆和喷混凝土前应将坡面浮土碎石清楚，并用水冲洗。
（五）机械喷浆和喷混凝土作业前应进行试喷，以调节适中之水灰比。
水灰比过小，灰表面颜色灰暗，出现干斑，回弹量大，粉尘飞扬，水灰比过大，则灰体表面起皱、拉毛、滑动、甚至流淌，适中的水灰比，其灰体成黏糊状，表面光滑平整，骨料分布均匀，回弹量小。
（六）喷射作业应自下而上，喷枪咀应垂直于坡面，并于坡面保持一米左右的距离。
（七）为防止堵塞，输料管长以20～30m为宜，其喷射工作压力1.5～1.7MPａ，喷咀供水压力（2.5MPａ）要比工作压力大0.5～1.0MPａ以保证水和干拌合物均匀混合。

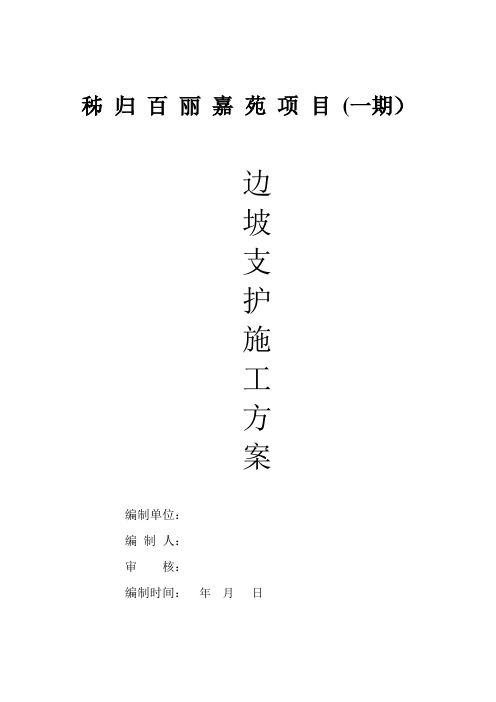

秭归百丽嘉苑项目(一期）边坡支护施工方案编制单位：编制人：审核：编制时间：年月日目录第一章：工程概况 (3)一、工程概况描述 (3)一、水文地质情况 (3)三、边坡治理方法 (3)四、施工要求 (4)五、技术保证条件 (4)六、边坡施工中现场内外危险源和不利因素识别 (4)第二章：编制依据 (5)第三章：施工准备 (5)一、施工技术准备 (5)二、施工资源准备 (6)第四章：挂网喷射混凝土护坡主要施工方法 (7)一、边坡施工操作脚手架的搭设 (7)二、挂网喷射混凝土护坡施工 (8)第五章：质量保证措施 (12)一、技术保证措施 (12)二、成品保护措施 (13)第六章：建立安全生产制度 (14)第七章：施工安全保证措施 (16)一、安全基本要求 (16)二、设备安全基本要求 (16)三、边坡脚手架搭设安全措施 (17)四、用电安全措施 (18)五、消防措施 (19)六、其它安全措施 (20)第八章：边坡监测 (21)第九章：雨季施工措施 (23)第十章：文明施工及环保措施 (24)第一章：工程概况一、工程概况描述秭归百丽嘉苑项目（一期）位于秭归县茅坪镇建东大道楚天路交口南侧。
总建筑面积54532平方米，地上18层，地下1层。
本工程地下车库开挖完成后，整个场地靠建东路及楚天路一侧形成底边坡，由于受施工场地范围限制，现场实际边坡坡度在1：0.5到1:0.7之间，为了维持边坡稳定，确保边坡下方作业面的施工安全，需对基坑边坡进行临时支护，特编制本专项施工方案。
一、水文地质情况（详本项目地勘报告）二、边坡治理方法根据现场实际情况，临时支护边坡的使用时间为3个月。
因此对车库周边的边坡进行如下方式处理。
（1）基坑靠建东路及楚天路两侧边坡高度约为2~4米，全部为杂填土区及强风化花岗岩区域，按甲方及监理要求做特别处理：放坡比例为1: 0.7坡度，搭设操作脚手架，采用Φ16钢筋锚钉，锚钉长度2米，锚钉设置间距为2米×2米梅花型布置，再铺设φ6.5@200钢筋网片形成整体，最后喷射混凝土进行支护。

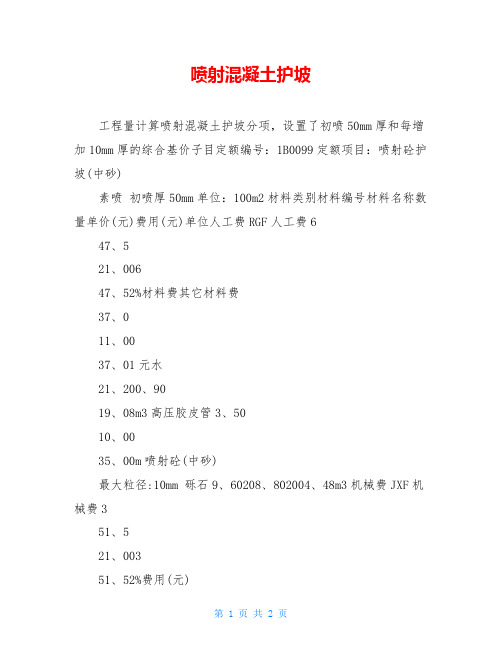

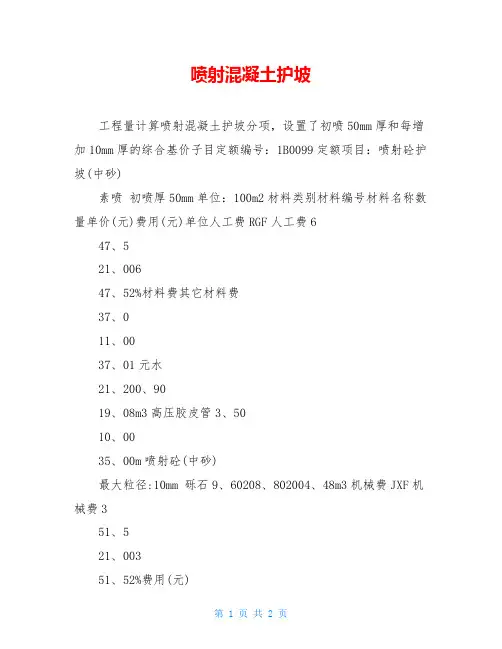

喷射混凝土护坡
工程量计算喷射混凝土护坡分项，设置了初喷50mm厚和每增加10mm厚的综合基价子目定额编号：1B0099定额项目：喷射砼护坡(中砂)
素喷初喷厚50mm单位：100m2材料类别材料编号材料名称数量单价(元)费用(元)单位人工费RGF人工费6
47、5
21、006
47、52%材料费其它材料费
37、0
11、00
37、01元水
21、200、90
19、08m3高压胶皮管3、50
10、00
35、00m喷射砼(中砂)
最大粒径:10mm 砾石9、60208、802004、48m3机械费JXF机械费3
51、5
21、003
51、52%费用(元)
= 数量 * 单价(元)3、定额套用注意事项v 喷射混凝土护坡中的钢筋网制作、绑扎、安装的费用已综合在喷射混凝土护坡综合基价中，不另列项目计算。
但钢筋含量应按施工图规定的用量调整喷射混凝土的强度等级与设计不同时，可以换算。
混凝土设计厚度不同时，按辅助综合基价子目，另列项目计算。

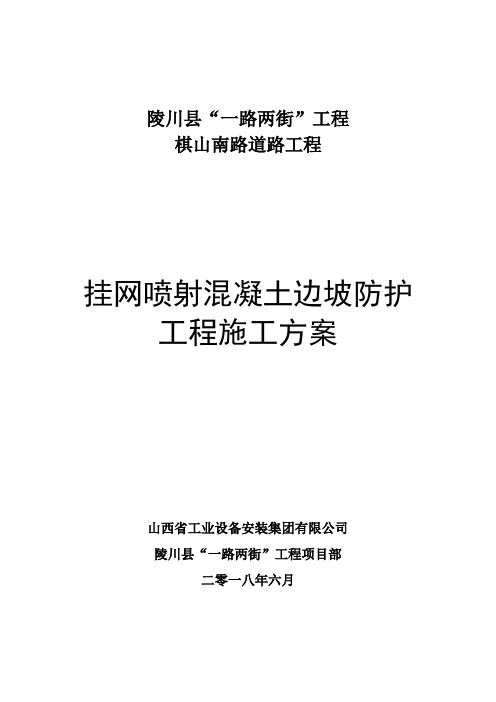

陵川县“一路两街”工程棋山南路道路工程挂网喷射混凝土边坡防护工程施工方案山西省工业设备安装集团有限公司陵川县“一路两街”工程项目部二零一八年六月目录一. 工程简介 (1)1、概况 (1)2、适用范围 (1)3、参建单位 (1)二. 设计依据 (1)三. 材料要求 (1)四.施工工艺流程 (2)4.1、施工方法 (3)4.2、施工技术要求 (4)五. 质量安全控制 (5)六.施工期间对边坡的监测 (6)挂网喷射混凝土边坡防护工程施工方案一、工程概况1、概况棋山南路道路工程位于陵川县中部，是县城总体规划的一条主干路，全线地形变化较大。
边坡开挖后受水温影响易风化，并引起边坡坍塌，因此需对边坡岩层进行挂网喷射混凝土防护。
2、适用范围此方案适用于陵川县棋山南路道路工程（K0+000-K0+420段左侧，K0+180-K0+380段右侧）的全部挂网喷射混凝土边坡防护。
3、参建单位建设单位：陵川山安建设发展有限公司设计单位：晋城市规划设计院监理单位：山西省建设监理有限公司施工单位：山西省工业设备安装集团有限公司二、设计依据1、《混凝土结构设计规范》（GB50010-2010)2、《锚杆喷射混凝土支护技术规范》（GB50086-2001）3、《建筑边坡工程技术规范》（GB50330-2002）4、《公路路基设计规范》（JTG D30--2015）三、材料要求1、喷浆护坡采用的M10水泥砂浆；喷射面层混凝土为细石砼，强度等级为C20；注浆材料选用水泥净浆，水灰比0.45-0.5。
2、砂应采用纯净的中粗砂，系度模数大于2.5，含土量不超过5%，含水率以4%-6%为宜。
3、粗骨料应采用纯净的坚硬耐风华碎石或卵石，且级配良好，粒径不宜大于15mm。
如采用碱性速凝剂时，不得采用含有活性二氧化硅的石料。
4、一般情况下，凡适合饮用的水均可作为拌合水。
对于硫酸盐含量超过0.1%、含氯量超过0.5%，并且含有糖分或有机悬浮的水不能作为拌合水。
仅供参考[整理] 安全管理文书锚杆喷射混凝土支护专项施工方案日期：__________________单位：__________________第1 页共15 页锚杆喷射混凝土支护专项施工方案一、适用范围1.1适用范围:本作业指导书适用我公司泉州永春达埔110kV变电站工程承包的合同环境下，实施变电站锚杆喷射混凝土支护工程施工质量保证及内部开展经营管理。
1.2边坡概况:永春达埔110kV变电站边坡支护工程位于永春县达埔镇，本次施工范围为拟建110kV变电站场地东侧，支护总长度约85.7m，支护高度约6.00m，拟建边坡安全等级为二级,本工程采用锚杆喷射混凝土支护体系。
二、编写依据序号编写依据1福建亿兴电力设计院有限公司设计的泉州永春达埔110kV变电站工程施工图；2《工程测量规范》GB50026-20163《岩土锚杆与喷射混凝土支护工程技术规范》(GB50086-2015)4《建筑边坡工程技术规范》（GB50330-2013）5《土层锚杆设计与施工规范》CECS22：896《喷灌工程技术规范》GB/T50085-20077《混凝土质量控制标准》GB50164-20118《混凝土强度检验评定标准》GB/T50107-20109《混凝土外加剂应用技术规范》GB50119-201310《建筑地基基础工程施工质量验收规范》（GBJ50202-2011）11《建筑施工高处作业安全技术规范》JGJ80-201612《脚手架安全技术规范》JGJ130-201113《110kV~1000kV 变电（换流）站土建工程施工质量验收及评定规程》Q/GDW183-201214《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-200815《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量【2010】19号）16《国家电网公司输变电工程标准工艺（一）：施工工艺示范手册》17《国家电网公司输变电工程标准工艺（三）：工艺标准库》2012版18《电力建设安全工作规程（变电所部分）》（DL5009.3-2014）19 经批准的施工组织设计第 2 页共 15 页三、作业流程锚杆喷射混凝土支护：施工准备→测量放线→搭设脚手架→边坡清理→定孔位、钻机就位→钻机钻孔→清孔→锚孔验收→制安锚杆→配置、灌注水泥砂浆→砂浆养护→抗拉拔试验→坡顶锚钉→钢筋下料→钢筋网制安→钢筋网验收→坡面喷射混凝土→监控观测→验收四、工艺流程说明及主要质量控制要点4.1施工准备4.1.1人员准备：工序名称工作人数（人）负责人监护人测量放线2陆碧辉谢国印脚手架搭设4陆碧辉谢国印边坡清理2陆碧辉谢国印锚杆钻孔4陆碧辉谢国印灌浆2陆碧辉谢国印喷射混凝土4陆碧辉谢国印坡顶锚钉2陆碧辉谢国印4.1.2材料准备：序号材料名称要求1资料材料出厂合格证和厂家资质证明2泄水管软式透水管3水泥普通硅酸盐水泥42.5R4混凝土C25商品混凝土5钢筋Φ224.1.3主要工器具及机械设备：序号名称规格/型号单位数量备注1全站仪KTS-442经典台1 2水准仪AL12A-32台1 3塔尺5m把2 4钢尺50m把2 5钢尺5m把4 6自卸汽车20t台2 7电钻台2 8电焊机13x1-500台1 9钢筋切割机40台1 10钢筋调直机GT3台1 11钢筋弯曲机GW6-4台1 12注浆泵BW-150台1 13砼喷射机PZ-5台1 14空压机VY-13/7-2台1 15清水泵D50台1 16风镐把5 4.1.4技术培训及交底:项目部应该对施工班组进行技术培训及技术交底，使施工人员掌握熟悉锚杆喷射混凝土施工工艺标准、相关的技术要求、要领。

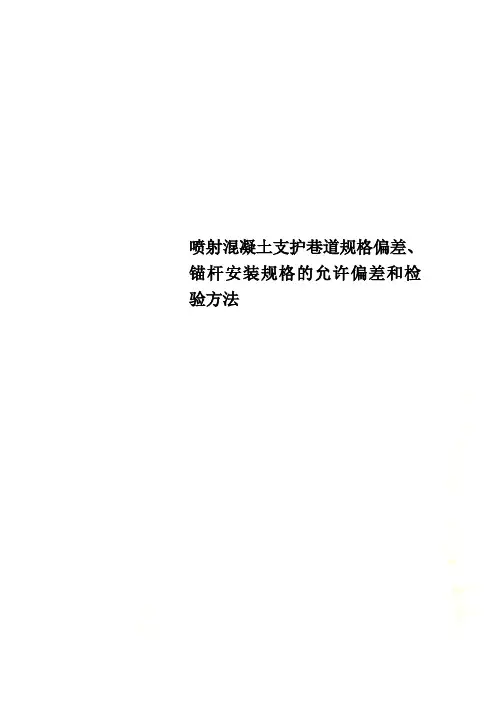

喷射混凝土支护巷道规格偏差、锚杆安装规格的允许偏差和检验方法
喷射混凝土支护巷道规格偏差
项次项目合格(㎜)优良(㎜)
1 净宽中线至任一帮距离
主要巷道0~+150 0~+100
一般巷道-50~+150 0~+150 无中线测全宽一般巷道-50~+200 0~+200
2 净高腰线至顶梁底面、底板距离
主要巷道0~+150 0~+100
一般巷道-30~+150 0~+150 无腰线测全高一般巷道-30~+200 0~+200
锚杆安装规格和混凝土支护的允许偏差和检验方法
项次 项目 允许偏差（㎜）
检验方法
1 间距、排距 ±100 每个检查点选10个测点，分别测量净高、净宽，每侧取拱基线、墙中、墙脚3个测点，从中线向两帮量净宽，无中线时测全宽。
由腰线向上至正顶和两肩选3个点，向下（垂直到底板或轨面）
选1个点量净高，无腰线时测全高。
同时抽查施工检查记录
2
锚杆孔深度 0--+50
3
锚杆方向与井巷轮廓线（或岩层层理）角度
≦15° 4 锚杆外露长度 ≦50 尺量检查点前一排锚杆外露长度最大值
5 混泥土表面平整度 ≦50 用1ｍ靠尺和塞尺量检查点上1ｍ2
内的最大值 6 混凝土基础深度
≦10%
尺量检查点两端基础深度。
