三相异步电动机的降压启动控制线路-教学完整ppt课件
星形
FR 3
KM1动合辅助触头 闭合，KM2线圈得U1
V1
W1
电，KT线圈得电
M
3~
KM2 SB2
KM2
KM1
KM3 KT
KT TM
KM1
KM1 KM2 KT KM3
KM1
KM3
精选版课件ppt
24
QS FU1
FU2
L1 L2 L3
FR SB1
KM3
KM2主触头闭 合，电动机M 接入电机降压 启动
L2
FR
L3
KM
U
KMY主触头闭合 KMY动合辅助触头 闭合 KMY动断辅助触头 断开 KM自锁触头闭合 KM主触头闭合 电动机降压启动
Y-△降压 启动控制线路
VW FR
M 3～
KM△
KMY
精选版课件ppt
SB2
SB1 KM△
KM KMY
KT
KMY
KT KMY KM K3M8△
2. 时间继电器自动控制Y—△降压启动控制线路
QS FU1
FU2
L1
L2
FR
L3
SB2
KM1
降压启动:
Ｒ
按下SB1
KM1线圈得电
KM2
SB1
KM1 KM2
KM2
KM1
KT
FR
UV W
M 3～
精选版课件ppt
KM1 KT
KM2
8
2.时间继电器控制串联电阻降压启动
QS FU1
FU2
L1
L2
FR
L3
松开SB1, 继续电动机 降压启动
KM1 Ｒ
SB2
3
三相异步电动机降压启动.ppt
三相异步电动机的制动——电力制动（一） 反接制动1工作原理
三相异步电动机的制动——电力制动（一） 反接制动2
三相异步电动机的制动——电力制动（一） 反接制动2工作原理
电力制动（二）能耗制动
所谓能耗制动，就是当电动机切断交流电 源后，立即在定子绕组的任意两相中通入 直流电，迫使电动机迅速停转的方法叫能 耗制动。
其制动原理是：当旋转着的电动机断开交流电源 时，转子内仍有剩磁。随着转子的惯性转动，有 一个随转子转动的旋转磁场。这个磁场切割定子 绕组产生感生电动势，并通过电容器回路形成感 生电流，该电流产生的磁场与转子绕组中感生电 流相互作用，产生一个与旋转方向相反的制动转 矩，使电动机受制动迅速停转。
三相异步电动机的制动——电力制动（三） 电容制动
机械制动常用的方法有：电磁抱闸制动器 制动、电磁离合器制动
三相异步电动机的制动——机械制动（一） 电磁抱闸制动1
三相异步电动机的制动——机械制动： 电磁抱闸制动2
三相异步电动机的制动——机械制动（二） 电磁离合器制动
电力制动
电力制动：使电动机在切断电源停转的过 程中，产生一个和电动机实际转向相反的 电磁力矩（制动力矩），迫使电动机迅速 制动停转的方法叫电力制动。
定子绕组串电阻降压启动——手动控制
定子绕组串电阻降压启动——按钮、接触器控制
定子绕组串电阻降压启动——时间继电器自动控制
定子绕组串电阻降压启动——手动自动混合控制
自耦变压器（补偿器）降压启动——基本原理
自耦变压器（补偿器）降压启动——手动控制
自耦变压器（补偿器）降压启动——按钮、接触器、 中间继电器控制
三相异步电动机的制动——电力制动（四） 再生发电制动（又称回馈制动）
三相异步电动机的降压启动控制线路课件
JS7系列空气阻尼式时间继电器的主要技术数据
学习交流PPT
1
通电延时时间继电器工作原理
学习交流PPT
2
优点：延时范围较大（0.4～180s），且不受电压和频率波动的影响； 可以做成通电和断电两种延时形式；结构简单、寿命长、价格低.
缺点：延时误差大，难以精确地整定延时值，且延时值易受周围环 温度、尘埃等的影响。 时间继电器在电路图中的符号如图3‐3所示。
学习交流PPT
17
• 自耦变压器降压起动所使用设备叫自耦减压起动器（又称自 耦补偿起动器或简称补偿器）。常用的型号有：QJ2、QJ3、 QJ10、QJO1等系列自自耦减压起动器。以及XJ01、XQ01系列 自耦减压起动控制箱等。都只适用于笼型电动机作不频繁起动 用。
• 常用的QJ3系列为手动自耦减压起动器。它由三相自耦变压 器、热继电器、失压脱扣器、触头、操作手柄以及机械联锁装 置等构成。箱底盛有绝缘油，触头浸在其中，绝缘油起灭弧作 用。机械联锁装置可防止操作手柄在“停止”位置时直接拉到 “运行”位置，可避免直接起动。热继电器作过载保护，失压脱 扣器起失压保护作用。
时间继电器自动控制电路图如图3‐7a)所示3
停止时，按下SB2即可实现。 串电阻降压启动的缺点：减小了电动机的启动转矩，同时启动时在
电阻上功率消耗也较大。
学习交流PPT
14
图3‐7 时间继电器自动控制降压启动电路图
图3‐7 时间继电器自动控制降压启动电路图
其原理如右图所示。用特制的五刀开关来控制。 起动时，把闸刀手柄推到“起动”位置，闸刀1、2、和 3将三相自耦变压器接入电源与电动机之间，而闸刀4 和5将三相变压器接成星形，电动机便进入减压起动。 待转速接近正常时，迅速将闸刀手柄拉到“运行”位置， 电动机直接接电源，在额定电压下正常运行。此时， 变压器脱离电动机电路。
学习交流PPT
1
通电延时时间继电器工作原理
学习交流PPT
2
优点：延时范围较大（0.4～180s），且不受电压和频率波动的影响； 可以做成通电和断电两种延时形式；结构简单、寿命长、价格低.
缺点：延时误差大，难以精确地整定延时值，且延时值易受周围环 温度、尘埃等的影响。 时间继电器在电路图中的符号如图3‐3所示。
学习交流PPT
17
• 自耦变压器降压起动所使用设备叫自耦减压起动器（又称自 耦补偿起动器或简称补偿器）。常用的型号有：QJ2、QJ3、 QJ10、QJO1等系列自自耦减压起动器。以及XJ01、XQ01系列 自耦减压起动控制箱等。都只适用于笼型电动机作不频繁起动 用。
• 常用的QJ3系列为手动自耦减压起动器。它由三相自耦变压 器、热继电器、失压脱扣器、触头、操作手柄以及机械联锁装 置等构成。箱底盛有绝缘油，触头浸在其中，绝缘油起灭弧作 用。机械联锁装置可防止操作手柄在“停止”位置时直接拉到 “运行”位置，可避免直接起动。热继电器作过载保护，失压脱 扣器起失压保护作用。
时间继电器自动控制电路图如图3‐7a)所示3
停止时，按下SB2即可实现。 串电阻降压启动的缺点：减小了电动机的启动转矩，同时启动时在
电阻上功率消耗也较大。
学习交流PPT
14
图3‐7 时间继电器自动控制降压启动电路图
图3‐7 时间继电器自动控制降压启动电路图
其原理如右图所示。用特制的五刀开关来控制。 起动时，把闸刀手柄推到“起动”位置，闸刀1、2、和 3将三相自耦变压器接入电源与电动机之间，而闸刀4 和5将三相变压器接成星形，电动机便进入减压起动。 待转速接近正常时，迅速将闸刀手柄拉到“运行”位置， 电动机直接接电源，在额定电压下正常运行。此时， 变压器脱离电动机电路。
降压启动ppt课件
*
ቤተ መጻሕፍቲ ባይዱ 时间继电器的选择
（1）类型选择。 时间继电器分为空气阻尼式、数字式和电动式等类型 凡是对延时要求不高的场合，一般采用价格较低的JS7系列空气阻尼式时间继电器； 如对延时要求较高，则可采用JS11数字式、JS10电动式等系列的时间继电器。 （2）延时方式的选择。 时间继电器有通电延时和断电延时两种，应根据控制线路的要求来选择哪一种延时方式的时间继电器。
直流电磁式时间继电器
*
2.双金属片时间继电器
由于热惯性的原因，双金属片在受热后会慢慢弯曲，那么安装在其上的触点的动作就有延时的特性。双金属片时间继电器就是利用这个原理工作的，其延时时间在1min 以内。
*
时间继电器
常用的时间继电器外观如图2-1所示。
a） b） c） d） 图2-1 时间继电器 a）JS7系列 b）JS11系列 c）JSZ3系列 d）JS14A
*
1．通电延时时间继电器
通电延时时间继电器的结构
*
当线圈1通电时，衔铁3被吸引，推板5使微动开关16立即动作；而微动开关15还没有动作。推板5与活塞杆6之间有一段距离，活塞杆6在塔形弹簧8的作用下向上移动。在活塞12的表面固定有一层橡皮膜10。因此当活塞带动橡皮膜向上移动时，空气室11容积扩张，形成局部真空，这样橡皮膜的上、下表面就有一定的压力差，正是这个压力差导致活塞12不能迅速上移。当有空气从进气口14进入时，活塞才逐渐上移，而且移动的速度取决于进气口的开口大小。移动到最后位置时，杠杆7使微动开关15动作。 而当线圈1断电后，推板5在复位弹簧4的作用下，活塞12迅速向下移动，15、16两组微动开关迅速复位，没有延时。
*
时间继电器的使用
对通电延时型时间继电器，调节延时时间必须在断开电磁离合器线圈电源后才能进行； 对断电延时型时间继电器，调节整定延时时间必须在接通电磁离合器线圈电源后才能进行。 （3）JS11、JS23系列时间继电器在使用前必须核对额定工作电压与将接入的电源电压是否相符 直流型的不要将电源的正负极性接错； 接线时必须按接线端子图正确接线，触点电流不允许超过额定电流。
ቤተ መጻሕፍቲ ባይዱ 时间继电器的选择
（1）类型选择。 时间继电器分为空气阻尼式、数字式和电动式等类型 凡是对延时要求不高的场合，一般采用价格较低的JS7系列空气阻尼式时间继电器； 如对延时要求较高，则可采用JS11数字式、JS10电动式等系列的时间继电器。 （2）延时方式的选择。 时间继电器有通电延时和断电延时两种，应根据控制线路的要求来选择哪一种延时方式的时间继电器。
直流电磁式时间继电器
*
2.双金属片时间继电器
由于热惯性的原因，双金属片在受热后会慢慢弯曲，那么安装在其上的触点的动作就有延时的特性。双金属片时间继电器就是利用这个原理工作的，其延时时间在1min 以内。
*
时间继电器
常用的时间继电器外观如图2-1所示。
a） b） c） d） 图2-1 时间继电器 a）JS7系列 b）JS11系列 c）JSZ3系列 d）JS14A
*
1．通电延时时间继电器
通电延时时间继电器的结构
*
当线圈1通电时，衔铁3被吸引，推板5使微动开关16立即动作；而微动开关15还没有动作。推板5与活塞杆6之间有一段距离，活塞杆6在塔形弹簧8的作用下向上移动。在活塞12的表面固定有一层橡皮膜10。因此当活塞带动橡皮膜向上移动时，空气室11容积扩张，形成局部真空，这样橡皮膜的上、下表面就有一定的压力差，正是这个压力差导致活塞12不能迅速上移。当有空气从进气口14进入时，活塞才逐渐上移，而且移动的速度取决于进气口的开口大小。移动到最后位置时，杠杆7使微动开关15动作。 而当线圈1断电后，推板5在复位弹簧4的作用下，活塞12迅速向下移动，15、16两组微动开关迅速复位，没有延时。
*
时间继电器的使用
对通电延时型时间继电器，调节延时时间必须在断开电磁离合器线圈电源后才能进行； 对断电延时型时间继电器，调节整定延时时间必须在接通电磁离合器线圈电源后才能进行。 （3）JS11、JS23系列时间继电器在使用前必须核对额定工作电压与将接入的电源电压是否相符 直流型的不要将电源的正负极性接错； 接线时必须按接线端子图正确接线，触点电流不允许超过额定电流。
三相异步电动机自耦变压器降压起动控制电路PPT课件
FU2 KM1
KT
KA
KM2
自耦变压器降压起动的特点：
自耦变压器具有多个抽头，可获得不同的变比。 采用自耦变压器降压起动比采用串电阻降压起动效果
好，在起动转矩相同的情况下，自耦变压器降压起动 从电网吸取电流小。 自耦变压器价格较贵，而且其线圈是按短时通电设计 的，因此只允许连续起动两次。
三相异步电动机星－三角降压起动控制线路
项目五基本电气控制 线路
1.电动机点动控制
生产机械在试车、检修或调整
控制电路
状态时都要用到点动控制。所
谓点动控制，就是指按下按钮
，电动机因通电而运转；松开
按钮，电动机因断电而停转。
它的主电路由三相电源开关
QS，熔断器FU1，交流接触器
KM的主触点和电动机M组成，
控制电路由熔断器FU2、按钮
SB和交流接触器的线圈KM组成
。
主电路
合上刀开关QS后，点动控制电路的动作原理和动作过程如下：
按下SB→KM线圈通电→KM主触点闭合→电动机M转动
松开SB→KM线圈断电→KM主触点断开→电动机M停转
2.电动机长动控制 生产机械在正常工作时常需连续运转，我们
把对电动机长期工作的控制称为长动控制。
QS
FU2
L1 L2 L3
SB1
自锁触点
1)三相异步电动机自耦变压器降压起动控制电 路。
2)三相异步电动机星三角降压起动控制线路。
三相异步电动机自耦变压器降压起动控制电路
L1
L2
L3
FU1
QS
FR
FU1
SB1
SB2
KT
KM2
KM1
KT KT
FR
M 3～
三相异步电动机自耦变压器降压启动控制线路PPT课件
10
QS FU1
FU2
L1
L2
L3
FR
SB1
KM3
KT延时断开的动 断触头瞬时闭合
KT延时闭合的动 合触头瞬时断开
FR 3
U1 V1 W1 M 3~
KM2 SB2
KM2
KM3
KM1
KT
KT TM
KM1
KM1
KM1 KM2 KT KM3 KM3
精选ppt
11
QS FU1FU2来自L1L2L3FR
SB1
三相异步电动机 自耦变压器降压启动控制线路
自耦变压器降压启动：在电动机启动时利用 自耦变压器来降低加在电动机定子绕组上的启动 电压。待电动机启动后，再使电动机与自耦变压 器脱离，从而在全压下正常运行。
精选ppt
1
QS FU1
FU2
L1 L2 L3
FR
接线图
SB1
KM3
FR 3 U1 V1 W1 M 3~
KM1 KM2 KM3
KT KM3
精选ppt
9
QS FU1
FU2
L1
L2
L3
FR
SB1
KM3
KM3联锁触头分 断 KM2线圈失电
KM2主触头分断
KM2自锁触头分
断
FR 3
U1 V1 W1 M 3~
KM2 SB2 KM1
KM2 KT
KM3
KT TM
KM1
KM1
KM1 KM2 KT KM3 KM3
精选ppt
u1v1w1km3sb2km1ktkm2sb1km3l1l2l3fu1fu2frkm3qskm2ktkm1ktkm1km2km3km1tm接线图u1v1w1km3sb2km1ktkm2sb1km3l1l2l3fu1fu2km3qskm2ktkm1km1km2km3km1合上电源开关qstmfru1v1w1km3sb2km1ktkm2sb1km3l1l2l3fu1fu2km3qskm2ktkm1km1km2km3km1按sb2km1线圈得电tmfru1v1w1km3sb2km1ktkm2sb1km3l1l2l3fu1fu2km3qskm2ktkm1km1km2km3km1km1联锁触头分断对km3联锁km1主触头闭合自耦变压器tm联结成星形km1动合辅助触头闭合km2线圈得电kt线圈tmfru1v1w1km3sb2km1ktkm2sb1km3l1l2l3fu1fu2km3qskm2ktkm1km1km2km3km1km2主触头闭合电动机m接入电机降压启动km2动合辅助触头闭合自锁松开sb2tmfru1v1w1km3sb2km1ktkm2sb1km3l1l2l3fu1fu2km3qskm2ktkm1km1km2km3km1kt延时断开的动断触头延时分断km1线圈失电kt延时闭合的动合触头延时闭合tmfru1v1w1km3sb2km1ktkm2sb1km3l1l2l3fu1fu2km3qskm2ktkm1km1km2km3km1km1线圈失电km1动合触头分断km1主触头分电动机m失电惯性运行km1联锁触头闭tmfru1v1w1km3sb2km1ktkm2sb1km3l1l2l3fu1fu2km3qskm2ktkm1km1km2km3km1km3线圈得电km3闭合自锁m3主触头闭合电动机m全压运行tmfru1v1w1km3sb2km1ktkm2sb1km3l1l2l3fu1fu2km3qskm2ktkm1km1km2km3km1km3联锁触头分km2线圈失电km2主触头分断km2自锁触头分tmfru1v1w1km3sb2km1ktkm2sb1km3l1l2l3fu1fu2km3qskm2ktkm1km1km2km3km1kt延时断开的动断触头瞬时闭合kt延时闭合的动合触头瞬时断开tmfru1v1w1km3sb2km1ktkm2sb1km3l1l2l3fu1fu2km3qskm2ktkm1km1km2km3km1按sb1
三相异步电动机的降压启动控制线路教学课件
三相异步电动机的降压启动控制线 路教学课件
目 录
• 三相异步电动机的概述 • 降压启动控制线路的基本原理 • 三相异步电动机的降压启动控制线路设计 • 降压启动控制线路的调试与维护 • 案例分析与实践操作
01 三相异步电动机的概述
三相异步电动机的定义与工作原理
定义
三相异步电动机是一种利用三相 交流电产生旋转磁场的电动机， 通过该磁场与转子上的导体相互 作用，使转子转动。
总结词
实际应用、故障排除
详细描述
该案例以某小区的降压启动控制线路故障排查为例，介绍如何通过观察、检测和诊断等方法，确定故 障部位和原因，并采取相应的措施进行修复，恢复控制线路的正常运行。
案例三
总结词
预防性维护、定期检查
详细描述
该案例强调对实验室中三相异步电动机的降压启动控制线路 进行定期维护保养的重要性，包括检查线路连接是否紧固、 绝缘是否良好、元器件是否正常等，以预防潜在的故障和延 长线路的使用寿命。
降压启动控制线路的安全保护措施
过载保护
通过热继电器或电子保 护装置实现过载保护， 防止电动机过载运行。
短路保护
通过熔断器或断路器实 现短路保护，防止电路 短路对电动机和整个系
统造成损坏。
欠压保护
通过欠压继电器或控制 器实现欠压保护，防止 电动机在欠压状态下运
行。
接地保护
确保电动机和控制线路 的接地良好，防止触电
事故的发生。
04 降压启动控制线路的调试 与维护
调试步骤与注意事项
调试步骤 1. 检查线路连接是否正确，确保电机、接触器、断路器等元件连接无误。
2. 通电前先进行电源测试，确保电源电压正常且稳定。
调试步骤与注意事项
目 录
• 三相异步电动机的概述 • 降压启动控制线路的基本原理 • 三相异步电动机的降压启动控制线路设计 • 降压启动控制线路的调试与维护 • 案例分析与实践操作
01 三相异步电动机的概述
三相异步电动机的定义与工作原理
定义
三相异步电动机是一种利用三相 交流电产生旋转磁场的电动机， 通过该磁场与转子上的导体相互 作用，使转子转动。
总结词
实际应用、故障排除
详细描述
该案例以某小区的降压启动控制线路故障排查为例，介绍如何通过观察、检测和诊断等方法，确定故 障部位和原因，并采取相应的措施进行修复，恢复控制线路的正常运行。
案例三
总结词
预防性维护、定期检查
详细描述
该案例强调对实验室中三相异步电动机的降压启动控制线路 进行定期维护保养的重要性，包括检查线路连接是否紧固、 绝缘是否良好、元器件是否正常等，以预防潜在的故障和延 长线路的使用寿命。
降压启动控制线路的安全保护措施
过载保护
通过热继电器或电子保 护装置实现过载保护， 防止电动机过载运行。
短路保护
通过熔断器或断路器实 现短路保护，防止电路 短路对电动机和整个系
统造成损坏。
欠压保护
通过欠压继电器或控制 器实现欠压保护，防止 电动机在欠压状态下运
行。
接地保护
确保电动机和控制线路 的接地良好，防止触电
事故的发生。
04 降压启动控制线路的调试 与维护
调试步骤与注意事项
调试步骤 1. 检查线路连接是否正确，确保电机、接触器、断路器等元件连接无误。
2. 通电前先进行电源测试，确保电源电压正常且稳定。
调试步骤与注意事项
PPT3三相异步电动机的降压启动控制线路分析
学习情境三

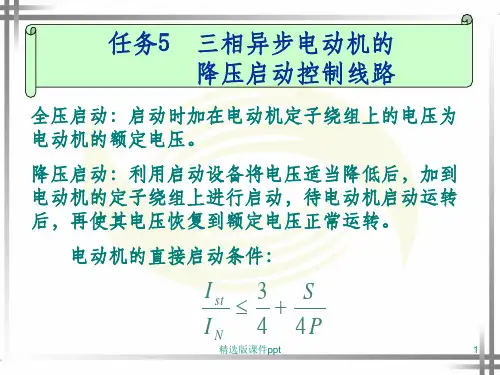

上页公式中 Ist—电动机全压启动电流（A）； IN—电动机额定电流（A）； S—电源变压器容量（kVA）； P—电动机功率（kW）
凡不满足直接启动条件的，均须采用降压启动。 降压启动是指利用启动设备将电压适当降低后加到电动机的定子绕 组上进行启动，待电动机启动运转后，再使其电压恢复到额定值正常运 转。 常见的降压启动方法有四种：定子绕组串接电阻降压启动；自耦变 压器降压启动；Y－△降压启动；延边△降压启动。
学习情境三
三相异步电动机的降压启动 控制线路
第一节 三相鼠笼异步电动机降压启动控制线 第二节 三相绕线转子异步电动机降压启动控制线路
23 May 2019
机电工程系
返回第一张
上一张幻灯片 下一张幻灯片
学习情境三
第一节 三相鼠笼异步电动机降压启 动控制线
前面介绍的各种控制线路在启动时，加在电动机定子绕组上的电压 为电动机的额定电压，属于全压启动，也称直接启动。 直接启动的优点：电气设备少，线路简单，维修量较小。
23 May 2019
机电工程系
返回第一张
上一张幻灯片 下一张幻灯片
学习情境三
4）传动机构 由推杆、活塞杆、杠杆及各种类型的弹簧等组成。 5）基座 用金属板制成，用以固定电磁机构和气室。 （3）工作原理 JZ7－A系列空气阻尼式时间继电器的工原, 示意 图如图3‐2所示。
图3‐2 JS7‐A系列空气阻尼式时间继电器结构原理图
机电工程系
返回第一张
上一张幻灯片 下一张幻灯片
学习情境三
图3‐5 JS20系列通电延时型时继电器的电路图
（3）工作原理
JS20系列通电延时型时继电器的线路如图3‐5所示。它由电
源、电容充放电电路、电压鉴别电路、输出和指示电路五部分组成。 电源接通后，经整流滤波和稳压后的直流电经过RP1和R2向电容C2 充电。当场效应管V6的栅源电压Ugs低于夹断电压Up时，V6截止， 因而V7、V8也处于截止状态。随着充电的不断进行，电容C2的电位 按指数规律上升，当满足Ugs高于Up时，V6导通，V7、V8也导通， 继电器KA吸合，输出延时信号。同是电容C2通过R8和KA的常
三相异步电动机的降压启动控制线路ppt课件
时间继电器自动控制电路图如图3‐7a)所示。 线路的工作原理如下：合上电源开关QS。
8/4/2020
精品课件
返回第一张
上一张幻灯片 下一张幻灯片
三相异步电动机的降压启动控制线路 第三章
停止时，按下SB2即可实现。 串电阻降压启动的缺点：减小了电动机的启动转矩，同时启动
时在电阻上功率消耗也较大。
8/4/2020
( 1 )型号及含义：
( 2 ) 结构
JS20系列时间继电器的外形如下页图3‐4a)所示。 JS20系列通电延时型时间继电器的接线示意图如下页图3‐4b）所示.
8/4/2020
精品课件
返回第一张
上一张幻灯片 下一张幻灯片
三相异步电动机的降压启动控制线路 第三章
8/4/2020
a)
b)
图3‐4 JS20系列时间继电器的外形与接线（装置式）
a) 外形
b) 接线示意图
精品课件
返回第一张
上一张幻灯片 下一张幻灯片
三相异步电动机的降压启动控制线路 第三章
8/4/2020
面板式
精品课件
返回第一张
上一张幻灯片 下一张幻灯片
三相异步电动机的降压启动控制线路 第三章
8/4/2020
外接式
精品课件
返回第一张
上一张幻灯片 下一张幻灯片
三相异步电动机的降压启动控制线路 第三章
精品课件
返回第一张
图3‐7 时间继电器自动控制降压启动电路图
上一张幻灯片 下一张幻灯片
三相异步电动机的降压启动控制线路 第三章
8/4/2020
图3‐7 时间继电器自动控制降压启动电路图
精品课件
返回第一张
上一张幻灯片 下一张幻灯片
8/4/2020
精品课件
返回第一张
上一张幻灯片 下一张幻灯片
三相异步电动机的降压启动控制线路 第三章
停止时，按下SB2即可实现。 串电阻降压启动的缺点：减小了电动机的启动转矩，同时启动
时在电阻上功率消耗也较大。
8/4/2020
( 1 )型号及含义：
( 2 ) 结构
JS20系列时间继电器的外形如下页图3‐4a)所示。 JS20系列通电延时型时间继电器的接线示意图如下页图3‐4b）所示.
8/4/2020
精品课件
返回第一张
上一张幻灯片 下一张幻灯片
三相异步电动机的降压启动控制线路 第三章
8/4/2020
a)
b)
图3‐4 JS20系列时间继电器的外形与接线（装置式）
a) 外形
b) 接线示意图
精品课件
返回第一张
上一张幻灯片 下一张幻灯片
三相异步电动机的降压启动控制线路 第三章
8/4/2020
面板式
精品课件
返回第一张
上一张幻灯片 下一张幻灯片
三相异步电动机的降压启动控制线路 第三章
8/4/2020
外接式
精品课件
返回第一张
上一张幻灯片 下一张幻灯片
三相异步电动机的降压启动控制线路 第三章
精品课件
返回第一张
图3‐7 时间继电器自动控制降压启动电路图
上一张幻灯片 下一张幻灯片
三相异步电动机的降压启动控制线路 第三章
8/4/2020
图3‐7 时间继电器自动控制降压启动电路图
精品课件
返回第一张
上一张幻灯片 下一张幻灯片
三相异步电动机的降压启动控制线路 教学课件

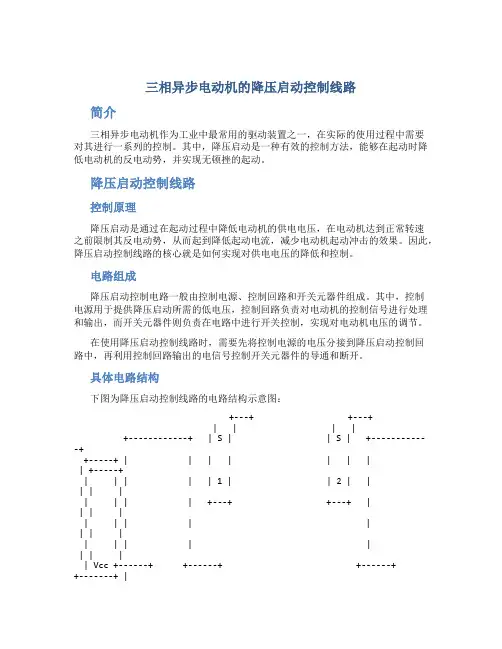

三相异步电动机的降压启动控制线路简介三相异步电动机作为工业中最常用的驱动装置之一，在实际的使用过程中需要对其进行一系列的控制。
其中，降压启动是一种有效的控制方法，能够在起动时降低电动机的反电动势，并实现无顿挫的起动。
降压启动控制线路控制原理降压启动是通过在起动过程中降低电动机的供电电压，在电动机达到正常转速之前限制其反电动势，从而起到降低起动电流，减少电动机起动冲击的效果。
因此，降压启动控制线路的核心就是如何实现对供电电压的降低和控制。
电路组成降压启动控制电路一般由控制电源、控制回路和开关元器件组成。
其中，控制电源用于提供降压启动所需的低电压，控制回路负责对电动机的控制信号进行处理和输出，而开关元器件则负责在电路中进行开关控制，实现对电动机电压的调节。
在使用降压启动控制线路时，需要先将控制电源的电压分接到降压启动控制回路中，再利用控制回路输出的电信号控制开关元器件的导通和断开。
具体电路结构下图为降压启动控制线路的电路结构示意图：+---+ +---+| | | |+------------+ | S | | S | +------------++-----+ | | | | | | || +-----+| | | | | 1 | | 2 | || | || | | | +---+ +---+ || | || | | | || | || | | | || | || Vcc +------+ +------+ +------++-------+ || | | | | | | | || | | | C | | C | | || | | | | | | | |+-----+ | R ---- / / ---- R | +-----+| || | \\ \\ | || |+-------||--+-------+-------+-------+-------+-------+--||-------+|| | Q1 Q2 Q3 | ||\\/ \\/其中： - Vcc：降压启动电源 - R：限流电阻 - C：降压启动电容 - Q1~Q3：三相半桥式变压器开关管该控制线路中，当控制回路接收到起动信号时，会向三相半桥式开关管中的Q1~Q3输送控制信号，使得开关管进行开关操作，从而起到对电动机供电电压的调节。
最新三相异步电动机的降压启动控制线路教学讲义ppt课件
16.12.2020
返回第一张
上一张幻灯片 下一张幻灯片
第三章
4）传动机构 由推杆、活塞杆、杠杆及各种类型的弹簧等组成。 5）基座 用金属板制成，用以固定电磁机构和气室。 （3）工作原理 JZ7－A系列空气阻尼式时间继电器的工原, 示意 图如图3‐2所示。
图3‐2 JS7‐A系列空气阻尼式时间继电器结构原理图
三相异步电动机的降压启 动控制线路
第三章
第一节 三相鼠笼异步电动机降压启 动控制线
前面介绍的各种控制线路在启动时，加在电动机定子绕组上的电压 为电动机的额定电压，属于全压启动，也称直接启动。 直接启动的优点：电气设备少，线路简单，维修量较小。
缺点：启动电流很大，启动电流一般为额定电流的4～7倍。 规定：电源容量在180kVA以上，电动机容量在7kW以下的三相异步 电动机可采用直接启动。 判断一台电动机能否直接启动，还可以用下面的经验公式来确定：
故障现象
可能的原因
处理方法
延时触头不动作
（1）电磁线圈断线 （2）电源电压过低 （3）传动机构卡住或损
坏
（1）更换线圈 （2）调高电源电压 （3）排除卡住故障或更换
部件
延时时间缩短 延时时间变长
（1）气室装配不严，漏 气
（2）橡皮膜损坏
气室内有灰尘，使气道阻 塞
（1）修理或更换气室 （2）更换橡皮膜
清除气室内灰尘，使气道畅 通
2. 晶体管时间继电器
16.12.2020
返回第一张
上一张幻灯片 下一张幻灯片
( 1 )型号及含义：
第三章
( 2 ) 结构
JS20系列时间继电器的外形如下页图3‐4a)所示。 JS20系列通电延时型时间继电器的接线示意图如下页图3‐4b）所示.
三相交流异步电动机Y—△降压启动控制-完整版PPT课件
3、怎么办？ ——降压启动
一、理论基础
降压启动的含义
指利用启动设备将电压适当降低后，加到电动机的定子 绕组上进行启动，待电动机起动运转后，再使其电压恢复到 额定电压正常运转。
➢自耦变压器降压启动
降压启动的方法： ➢定子绕组串电阻或电抗器降压启动
➢延边△降压启动 ➢Y-△降压启动
Y-△降压启动的含义：
3
只适用于轻载或空载下启动。
结论：凡是在正常运行时定子绕组作△形连接的小
容量异步电动机，均可采用这种降压启动方法。
三、时间继电器控制Y- △降压启动电路
L1 L2 L3 QS × × ×
主电路
电路图组成：
控
制
主电路、控制电路、指示灯电路
电
路
KM1
FR U1 V1 W1 KM2 M 3~ W2 U2 V2
KM3 电动机Y 形接法
SB2
FR
SB1
KM1-1
电
KM2-2
动
机
KT
KM3-1
△
KM3-2
形
接
KT KM3 KM1 KM2
法
L1 KM2-4 KM3-4
L2 指示灯 电路
三、时间继电器控制Y- △降压启动电路
L1 L2 L3
工作原理
QS × × ×
KM1
FR U1 V1 W1 KM2 M 3~ W2 U2 V2 KM3
KT线圈失电
3、停止：按下SB2
KT常闭触 头瞬时闭合
4、电路停电：断开QS，红灯灭
三、时间继电器控制Y- △降压启动电路
L1 L2 L3
原理演示： 1、合QS,红灯亮
2、启动
QS × × ×
一、理论基础
降压启动的含义
指利用启动设备将电压适当降低后，加到电动机的定子 绕组上进行启动，待电动机起动运转后，再使其电压恢复到 额定电压正常运转。
➢自耦变压器降压启动
降压启动的方法： ➢定子绕组串电阻或电抗器降压启动
➢延边△降压启动 ➢Y-△降压启动
Y-△降压启动的含义：
3
只适用于轻载或空载下启动。
结论：凡是在正常运行时定子绕组作△形连接的小
容量异步电动机，均可采用这种降压启动方法。
三、时间继电器控制Y- △降压启动电路
L1 L2 L3 QS × × ×
主电路
电路图组成：
控
制
主电路、控制电路、指示灯电路
电
路
KM1
FR U1 V1 W1 KM2 M 3~ W2 U2 V2
KM3 电动机Y 形接法
SB2
FR
SB1
KM1-1
电
KM2-2
动
机
KT
KM3-1
△
KM3-2
形
接
KT KM3 KM1 KM2
法
L1 KM2-4 KM3-4
L2 指示灯 电路
三、时间继电器控制Y- △降压启动电路
L1 L2 L3
工作原理
QS × × ×
KM1
FR U1 V1 W1 KM2 M 3~ W2 U2 V2 KM3
KT线圈失电
3、停止：按下SB2
KT常闭触 头瞬时闭合
4、电路停电：断开QS，红灯灭
三、时间继电器控制Y- △降压启动电路
L1 L2 L3
原理演示： 1、合QS,红灯亮
2、启动
QS × × ×
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8/1/2020
图3‐5 JS20系列通电延时型时继电器的电路图
返回第一张
上一张幻灯片 下一张1幻0灯片
三相异步电动机的降压启动控制线路 第三章
（3）工作原理
JS20系列通电延时型时继电器的线路如图3‐5所示。它由电源、电容 充放电电路、电压鉴别电路、输出和指示电路五部分组成。电源接通后，经 整流滤波和稳压后的直流电经过RP1和R2向电容C2充电。当场效应管V6的栅 源电压Ugs低于夹断电压Up时，V6截止，因而V7、V8也处于截止状态。随 着充电的不断进行，电容C2的电位按指数规律上升，当满足Ugs高于Up时， V6导通，V7、V8也导通，继电器KA吸合，输出延时信号。同是电容C2通过 R8和KA的常开触头放电，为下次动作做好准备。当切断电源时，继电器KA 释放，电路恢复原始状态，等待下次动作。调节RP1和RP2即可调整延时时 间。
（1）更换线圈 （2）调高电源电压 （3）排除卡住故障或更换部
件
延时时间缩短
（1）气室装配不严，漏气 （1）修理或更换气室
（2）橡皮膜损坏
（2）更换橡皮膜
延时时间变长
气室内有灰尘，使气道阻 清除气室内灰尘，使气道畅
塞
通
2. 晶体管时间继电器
8/1/2020
返回第一张
上一张幻灯片 下一张幻5灯片
三相异步电动机的降压启动控制线路
时间继电器自动控制电路图如图3‐7a)所示。 线路的工作原理如下：合上电源开关QS。
8/1/2020
返回第一张
上一张幻灯片 下一张1幻4灯片
三相异步电动机的降压启动控制线路 第三章
停止时，按下SB2即可实现。 串电阻降压启动的缺点：减小了电动机的启动转矩，同时启动时在
电阻上功率消耗也较大。
8/1/2020
自耦变压器降压启动是指电动机启动时利用自耦变压器来降低 加在电动机定子绕组上的启动电压。待电动机启动后，再使电动机与 自耦变压器脱离，从而在全压下正常运行。
1. 手动控制补偿器降压启动线路
QJ3系列手动控制补偿器的结构图如下页图3‐8a）所示。它主要由 箱体、自耦变压器、保护装置、触头系统和手柄操作机构五部分组成。
8/1/2020
图3‐3 时间继电器的符号
返回第一张
上一张幻灯片 下一张幻4灯片
三相异步电动机的降压启动控制线路
（4）常见故障及处理方法。 其他常见故障及处理方法见表3‐1。
第三章
表3‐1 JS7—A系列时间电器常见故障及处理方法
故障现象
可能的原因
处理方法
延时触头不动作
（1）电磁线圈断线 （2）电源电压过低 （3）传动机构卡住或损坏
上一张幻灯片 下一张1幻3灯片
三相异步电动机的降压启动控制线路
( 3 )中间继电器的安装与使用及常见故障处理
第三章
中间继电器的安装、使用、常见故障处理方法与接触器相似， 可参见接触器有关内容。
1.3 定子绕组串接电阻降压启动控制
定子绕组串接电阻降压启动是指在电动机启动时，把电阻串接 在电动机定子绕组与电源之间，通过电阻的分压作用来降低定子绕 组上的启动电压。待电动机启动后，再将电阻短接，使电动机在额 定电压下正常运行。
晶体管时间继电器适用于以下场合：
1）当电磁式时间继电器不能满足要求时。 2）当要求的延时精度较高时。 3）控制回路相互协调需要无触点输出等。
8/1/2020
返回第一张
上一张幻灯片 下一张1幻1灯片
三相异步电动机的降压启动控制线路 1.2 中间继电器
( 1 )中间继电器的型号及含义：
第三章
( 2 )中间继电器的结构及工作原理
三相异步电动机的降压启动控制线路 第三章
8/1/2020
返回第一张
上一张幻灯片 下一张幻1灯片
三相异步电动机的降压启动控制线路 第三章 JS7系列空气阻尼式时间继电器的主要技术数据
8/1/2020
返回第一张
上一张幻灯片 下一张幻2灯片
三相异步电动机的降压启动控制线路 第三章
通电延时时间继电器工作原理
返回第一张
图3‐7 时间继电器自动控制降压启动电路图
上一张幻灯片 下一张1幻5灯片
三相异步电动机的降压启动控制线路 第三章
8/1/2020
图3‐7 时间继电器自动控制降压启动电路图
返回第一张
上一张幻灯片 下一张1幻6灯片
三相异步电动机的降压启动控制线路 第三章 1.4 自耦变压器（补偿器）降压启动控制线路
( 1 )型号及含义：
第三章
( 2 ) 结构
JS20系列时间继电器的外形如下页图3‐4a)所示。 JS20系列通电延时型时间继电器的接线示意图如下页图3‐4b）所示.
8/1/2020
返回第一张
上一张幻灯片 下一张幻6灯片
三相异步电动机的降压启动控制线路 第三章
8/1/2020
a)
b)
图3‐4 JS20系列时间继电器的外形与接线（装置式）
8/1/2020
返回第一张
上一张幻灯片 下一张幻3灯片
三相异步电动机的降压启动控制线路 第三章
优点：延时范围较大（0.4～180s），且不受电压和频率波动的影响； 可以做成通电和断电两种延时形式；结构简单、寿命长、价格低.
缺点：延时误差大，难以精确地整定延时值，且延时值易受周围环 温度、尘埃等的影响。 时间继电器在电路图中的符号如图3‐3所示。
a) 外形
b) 接线示意图
返回第一张
上一张幻灯片 下一张幻7灯片
三相异步电动机的降压启动控制线路 第三章
8/1/2020
面板式
返回第一张
上一张幻灯片 下一张幻8灯片
三相异步电动机的降压启动控制线路 第三章
8/1/2020
外接式
返回第一张
上一张幻灯片 下一张幻9灯片
三相异步电动机的降压启动控制线路 第三章
中间继电器的结构及工作原理与接触器基本相同，因而中间继电器
又称为接触器式继电器。但中间继电器的触头对数多，且没有主辅之分， 各对触头允许通过的电流大小相同，多数为5A。因此，对于工作电流小 于5A的电气控制线路，可用中间继电器代替接触器实施控制。
常用的中间继电器有JZ7、JZ14等系列为交流中间继电器，其外形、 结构及在电路中的符号如图3‐6所示。
8/1/2020
返回第一张
上一张幻灯片 下一张1幻2灯片
三相异步电动机的降压启动控制线路 第三章
a)
b)
c)
图3‐6 JZ7等系列为交流中间继电器
a) 实物图 b) 结构 c) 符号
1—静铁心 2—短路环 3—衔铁 4—常开触头 5—常闭触头6—反作用弹簧 7—线圈 8—缓冲弹簧
8/1/2020
返回第一张
