P161. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。
（2）减轻劳动强度，改善劳动条件。
（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。
（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
2、化工自动化主要包括哪些内容？一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。
1-3自动控制系统主要由哪些环节组成？解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。
4、自动控制系统主要由哪些环节组成？自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。

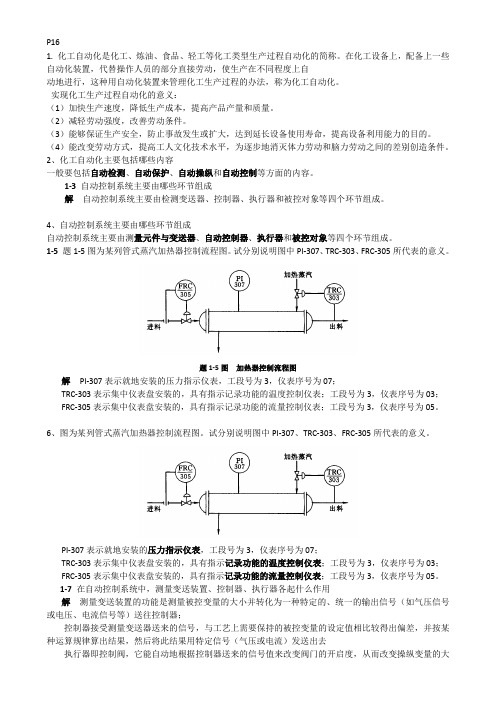

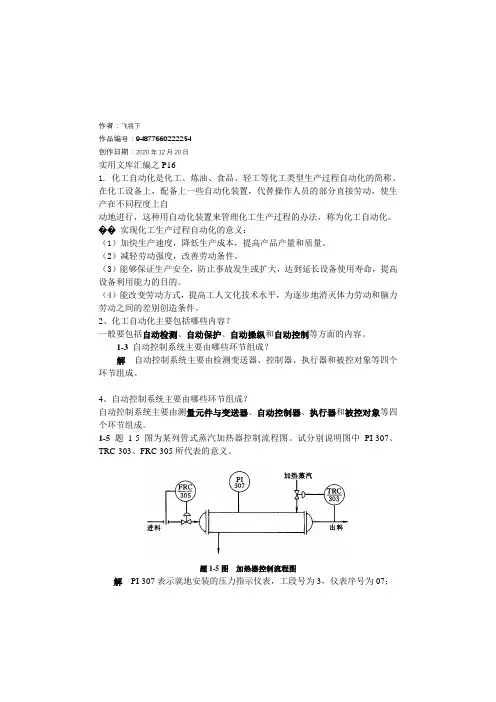

1-5题1-5图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
6、图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
1. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。
（2）减轻劳动强度，改善劳动条件。
（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。
（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
2、化工自动化主要包括哪些内容一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。
1-3自动控制系统主要由哪些环节组成解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。
4、自动控制系统主要由哪些环节组成自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。
1-5题1-5图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
6、图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
1-7 在自动控制系统中，测量变送装置、控制器、执行器各起什么作用解测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号（如气压信号或电压、电流信号等）送往控制器；控制器接受测量变送器送来的信号，与工艺上需要保持的被控变量的设定值相比较得出偏差，并按某7.方块图是用来表示控制系统中各环节之间作用关系的一种图形，由于各个环节在图中都用一个方块表示，故称之为方块图。
大学教案(首页)院(系)：电子工程教研室(系)：自动化大学教案学时：2学时：4学时：4大学教案学时：2本章思考题和习题习题：1-5思考题：哪一种形式的仪表是根据压电效应实现压力测量的思考题：电容式差压变送器测量部分如图所示，问其中哪部分是作为测量膜片的电容动极片？主要参考资料范玉久.《化工测量及仪表》.化学工业出版社吴九辅.《现代工程检测及仪表》.石油工业出版社侯志林.《过程控制及自动化仪表》.机械工业出版社天津大学化工学院主编.《注册化工工程师执业资格考试基础考试(下)复习教程与模拟试题》. 天津大学出版社.备注大学教案学时：2大学教案学时：2大学教案学时：2大学教案学时：2本章思考题和习题某流量自动控制系统，用纯比例控制器进行控制。
图示为采用不同比例度时系统的过渡过程（其中曲线b、c为比较满意的控制结果）。
试判断四条过渡过程曲线中哪一条对应的比例度最大？A 曲线aB 曲线bC 曲线cD 曲线d主要参考资料历玉鸣，《化工仪表及自动化》，化学工业出版社赵玉珠，《测量仪表与自动化》，石油大学出版社张宝芬，《自动检测技术及仪表控制系统》，化学工业出版社周泽魁，《控制仪表与计算机控制装置》，化学工业出版社康光华，《电子技术基础》，高等教育出版社备注大学教案学时：2大学教案学时：2大学教案学时：2大学教案学时：2大学教案学时：2大学教案学时：2大学教案学时：2本章思考题和习题习题：4-3，4-5思考题：图为贮罐液位控制系统，为安全起见，贮罐内液体严禁溢出。
当选择流出量Q 为操纵变量时，其控制阀和控制器分别应如何选择作用方向？（A）气关式、正作用（B）气开式、正作用（C）气关式、反作用（D）气开式、反作用主要参考资料历玉鸣.《化工仪表自动化》.第三版. 化学工业出版社吴九辅.《仪表控制系统》.石油工业出版社刘巨良.《过程控制仪表》.化学工业出版社侯志林.《过程控制及自动化仪表》.机械工业出版社天津大学化工学院主编《.注册化工工程师执业资格考试基础考试(下)复习教程与模拟试题》. 天津大学出版社.备注大学教案学时：2大学教案学时：2大学教案学时：2大学教案学时：2大学教案学时：2大学教案学时：2大学教案学时：241。
P161. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。
（2）减轻劳动强度，改善劳动条件。
（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。
（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
2、化工自动化主要包括哪些内容？一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。
1-3自动控制系统主要由哪些环节组成？解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。
4、自动控制系统主要由哪些环节组成？自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。
1-5题1-5图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
6、图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
化工仪表及自动化简介化工仪表及自动化是现代化工生产中必不可少的一项技术。
化工仪表的作用是通过测量和控制参数来确保化工过程的安全、稳定和高效运行，而自动化技术则通过将化工过程中繁琐的操作和控制任务交由计算机系统完成，提高生产效率和降低人为误操作的风险。
本文将介绍化工仪表及自动化的基本概念和原理，以及它们在化工行业中的应用和发展。
化工仪表的概念和原理化工仪表是用于测量和控制化工过程中各种参数的设备和仪器。
它可以测量温度、压力、流量、液位等参数，并将这些参数转化为电信号进行传输和处理。
化工仪表的工作原理通常基于物理量与电信号之间的相互转换，下面我们将介绍几种常见的化工仪表及其工作原理。
温度传感器温度传感器广泛应用于化工过程中的温度测量。
最常见的温度传感器是热电偶和热电阻，它们的工作原理都是利用不同材料之间的温度差引起的电势差或电阻值变化来测量温度。
热电偶是由两种不同材料的导线组成，当两种导线的接触点处于不同温度时，导线之间会产生一个热电势差。
根据热电势差的大小可以计算出温度值。
热电阻是利用材料的电阻与温度之间的关系来测量温度。
最常用的热电阻是铂电阻，它的电阻值与温度呈线性关系。
通过测量电阻值可以准确计算出温度。
压力传感器压力传感器用于测量化工过程中的压力变化。
常见的压力传感器有压阻式压力传感器和压电式压力传感器。
压阻式压力传感器是利用材料的电阻值与压力之间的关系来测量压力。
当被测介质施加压力时，导电材料的电阻值会发生变化，通过测量电阻值的变化可以得到压力值。
压电式压力传感器是利用压电效应来测量压力。
压电材料在受到压力作用时会产生电荷，通过测量产生的电荷量可以得到压力值。
流量计流量计用于测量化工过程中的流体流量。
常见的流量计有涡轮流量计和电磁流量计。
涡轮流量计利用涡轮转动的原理来测量流体流量。
当流体通过涡轮流量计时，涡轮会受到流体冲击而转动，根据涡轮转动的速度可以计算出流体流量。
电磁流量计则是利用电磁感应原理来测量流体流量。
