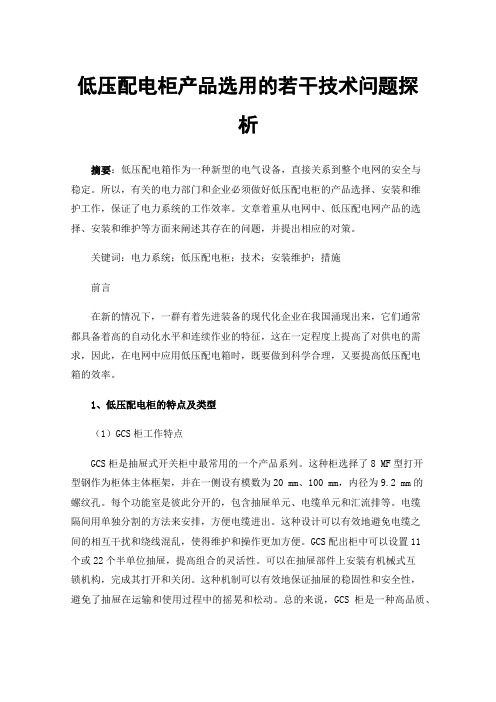

低压配电柜产品选用的若干技术问题探析摘要：低压配电箱作为一种新型的电气设备，直接关系到整个电网的安全与稳定。
所以，有关的电力部门和企业必须做好低压配电柜的产品选择、安装和维护工作，保证了电力系统的工作效率。
文章着重从电网中、低压配电网产品的选择、安装和维护等方面来阐述其存在的问题，并提出相应的对策。
关键词：电力系统；低压配电柜；技术；安装维护；措施前言在新的情况下，一群有着先进装备的现代化企业在我国涌现出来，它们通常都具备着高的自动化水平和连续作业的特征，这在一定程度上提高了对供电的需求，因此，在电网中应用低压配电箱时，既要做到科学合理，又要提高低压配电箱的效率。
1、低压配电柜的特点及类型（1）GCS柜工作特点GCS柜是抽屉式开关柜中最常用的一个产品系列。
这种柜选择了8 MF型打开型钢作为柜体主体框架，并在一侧设有模数为20 mm、100 mm，内径为9.2 mm的螺纹孔。
每个功能室是彼此分开的，包含抽屉单元、电缆单元和汇流排等。
电缆隔间用单独分割的方法来安排，方便电缆进出。
这种设计可以有效地避免电缆之间的相互干扰和绕线混乱，使得维护和操作更加方便。
GCS配出柜中可以设置11个或22个半单位抽屉，提高组合的灵活性。
可以在抽屉部件上安装有机械式互锁机构，完成其打开和关闭。
这种机制可以有效地保证抽屉的稳固性和安全性，避免了抽屉在运输和使用过程中的摇晃和松动。
总的来说，GCS柜是一种高品质、高效率的抽屉式开关柜产品系列，适用于各种类型的电力、通信、自动化等系统。
其优越的设计和可靠的性能，使得它成为了行业中不可缺少的一种产品。
（2）MNS柜工作特点该开关柜是低压抽出式成套开关，采用一个由钢板弯折而成的壳体，将柜内空间分为三个基本隔室，分别用于母线室、电缆室和单元室。
因为汇流排在后面，因此可以分为两个部分，所使用的汇流排形式与 GCS型相似，各单位的抽屉均为200毫米，并设有机械式联锁。
2、对低压配电柜未来的发展趋势我国目前的单台变压器容量已达2000 KVA，但仍不能完全适应社会发展的需要，所以，对低压配电网的容量尺度进行改进和创新是电网发展的需要。
