钢管拱拱肋安装施工技术摘要：随着施工技术的提高以及钢材应用的普及，钢管混凝土拱桥越来越多的应用于大孔跨桥梁当中，钢-混结构的应用充分结合了钢材和混凝土两者的优势，极大的减轻了桥梁自重，减少了孔跨截面和总体造价，在我国目前桥梁建设中广为应用。
施工过程中钢管拱肋的吊装是拱桥施工的重点与难点，必须加强过程控制。
目前梁拱组合桥在工程实践应用比较少。
本文通过新建某特大桥1-80m 系杆拱桥工程实践，介绍了钢管拱拱肋安装施工技术。
关键词：钢管拱关键工序拼装支架拱肋焊接1、工程概况某特大桥吴兴桥段1-80m系杆拱桥位于浙江省湖州市境内，跨越七级航道祜丁线，线路里程起于DK125+849.511,终于DK125+933.141，梁全长83.2 m，与航道正交。
梁部采用1-80m系杆拱形式，宽度16.4m。
拱肋为80m跨径的哑铃型钢管混凝土拱。
主桥拱轴线为抛物线线形，矢跨比1/5,其计算跨径L=80m，f=16m。
钢管直径为1000mm，由原16mm的钢板卷制而成，每榀拱肋的两钢管之间用δ=16m的腹板连接。
上、下钢管为钢混组合结构，钢管内填充C50无收缩混凝土，拱肋高度为3m。
本工程共2片钢管拱，考虑到现场安装支架位置、运输的影响，拱肋节段的划分如下：单片拱肋节段按照工厂制作划分成9个节段，每片拱布置吊杆16根，全桥共设米字撑1道、一字撑2道和K撑2道作为横撑。
共27个吊装节段。
钢结构总工程量约270.4吨。
2、施工方法2.1施工概述本桥位于航道上，采用先梁后拱的工艺施工。
考虑桥梁设计及周边施工环境，钢管拱采用厂内分段制造，吊车上桥桥位少支架安装成拱的方式进行拱肋安装。
待拱肋安装完成后，在进行拱肋内混凝土泵送顶升施工。
待灌注混凝土达到设计强度后，安装吊杆进行张拉。
3、关键工序质量控制3.1拱脚及下锚箱预埋系梁混凝土浇注前，对拱脚节段进行预埋，预埋时为了保证拱脚安装精度，减少浇筑混凝土时对拱脚的扰动，对拱脚进行支撑加固并在同一侧相邻两个拱脚上进行横向支撑以控制两榀拱肋横向间距，浇注混凝土时，同时浇注拱脚预埋钢管混凝土，并振捣密实。
钢管混凝土拱桥施工控制难点分析摘要：平南三桥为目前世界在建最大跨径拱桥，跨径为575m，其管径大、拱肋跨径大、施工难度大。
本文首先采用有限元软件开展拱肋吊装施工全过程稳定性分析；其次，本文介绍了平南三桥采用的智能纠偏的装备和技术，文中最后对对扣索索力的测试方法-压力环和油压表的测试精度进行阐述。
结果表明：拱肋在吊装全过程稳定系数均大于4，满足规范要求，施工现场采用的智能纠偏装备可精准控制塔的偏位，压力环和油压表所测数据与模型中索力理论值相差基本在5%以内，最大差值也不超过10%，精度较高。
关键词：钢管混凝土拱桥；索力；施工控制；稳定性1引言钢管混凝土拱桥因其刚度较大、受力合理、施工简便等优点被广泛运用，我国建成的钢管混凝土拱桥数量较多、跨度较大。
对于大跨径拱桥，宽跨比小，特别是拱肋吊装中横向刚度被削弱，稳定问题也日益突出，有必要对钢管拱吊装过程中最大悬臂阶段的稳定性进行分析。
此外，对于吊塔与扣塔“合一”并采用扣锚通索的施工工艺来说，因背锚索无法平衡扣背索夹角不同引起的不平衡水平推力，且缆索系统的运作也会产生水平推力，因此吊扣塔会发生过大偏位影响拱肋安装精度，增大施工风险。
本文以平南三桥为工程依托，首先采用有限元软件对钢管拱吊装过程中最大悬臂阶段的稳定性做了计算，论证最大悬臂阶段稳定性；其次，介绍了平南三桥采用的智能纠偏的装备和技术，该技术可有效控制塔架的水平偏位；最后对扣索索力的测试方法-压力环和油压表的测试精度进行阐述。
2工程概况平南三桥主桥为跨径575m的中承式钢管混凝土拱桥，主桥主拱肋为钢管混凝土桁式结构，跨径575m，计算矢跨比1/4.0，拱轴系数为1.50；拱顶截面径向高为8.5m；拱脚截面径向高17.0m，肋宽4.2m；每肋为上、下各两根φ1400mm钢管混凝土弦管；管内灌注C70混凝土，全桥共计44个节段。
[1]平南三桥的吊装顺序为两岸分别自拱脚节段开始起，逐段拼装至11#节段拱肋；待所有拱肋节段吊装完成后，先用马板将南北岸拱肋焊接为整体，再安装嵌补段，实施钢管拱肋的合龙；最后使用千斤顶和卷扬机逐级对称放松各节段扣索，完成全部拱肋吊装。
单跨系杆拱桥拱肋安装安全技术规定
1. 前期准备：在安装拱肋前，必须进行严格的现场勘察和布置工作区域，确定安装方案和施工组织，制定安全技术措施，确保施工现场的安全。
2. 拱肋的吊装：拱肋的吊装必须采用专业的吊装设备，严格按照吊装方案操作，确保吊装过程中拱肋的稳定和安全。
3. 安装前的加固措施：在进行拱肋安装之前，需要对临时支撑结构和基础进行加固，保证安装过程中的稳定性和安全性。
4. 拱肋的定位和调整：在拱肋进行安装的过程中，需要进行精确的定位和调整，以确保拱肋在正确的位置上。
5. 防止坍塌措施：在拱肋安装过程中，要采取必要的措施防止拱肋的坍塌，如设置临时支架、加固拱肋等。
6. 安全防护措施：在拱肋安装过程中，必须设置安全防护措施，如设置安全网、防护栏杆等，确保工人的安全。
7. 拱肋安装的监督和检查：在拱肋安装完成后，必须进行严格的监督和检查，确保安装质量和安全。
8. 施工人员的安全培训：所有参与拱肋安装的施工人员必须经过相应的安全培训，掌握相关安全知识和操作技能。
9. 安全记录和事故报告：在拱肋安装过程中，要做好安全记录和事故报告，及时发现和解决安全问题，确保施工过程的安全性。
总之，单跨系杆拱桥拱肋的安装必须严格按照相应的安全技术规定进行，保证施工过程的安全性和质量。
拱肋的吊装、定位和调整、安全防护措施等都需要得到有效的控制和监督，确保施工人员和设施的安全。

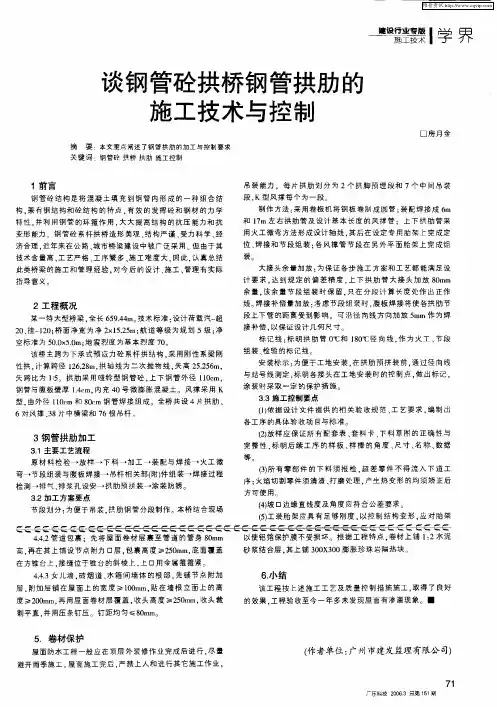

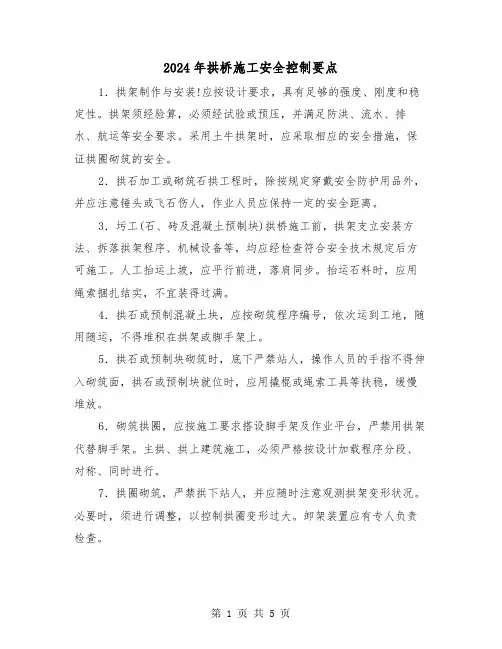

2024年拱桥施工安全控制要点1．拱架制作与安装!应按设计要求，具有足够的强度、刚度和稳定性。
拱架须经验算，必须经试验或预压，并满足防洪、流水、排水、航运等安全要求。
采用土牛拱架时，应采取相应的安全措施，保证拱圈砌筑的安全。
2．拱石加工或砌筑石拱工程时，除按规定穿戴安全防护用品外，并应注意锤头或飞石伤人，作业人员应保持一定的安全距离。
3．圬工(石、砖及混凝土预制块)拱桥施工前，拱架支立安装方法、拆落拱架程序、机械设备等，均应经检查符合安全技术规定后方可施工。
人工抬运上坡，应平行前进，落肩同步。
抬运石料时，应用绳索捆扎结实，不宜装得过满。
4．拱石或预制混凝土块，应按砌筑程序编号，依次运到工地，随用随运，不得堆积在拱架或脚手架上。
5．拱石或预制块砌筑时，底下严禁站人，操作人员的手指不得伸入砌筑面，拱石或预制块就位时，应用撬棍或绳索工具等扶稳，缓慢堆放。
6．砌筑拱圈，应按施工要求搭设脚手架及作业平台，严禁用拱架代替脚手架。
主拱、拱上建筑施工，必须严格按设计加载程序分段、对称、同时进行。
7．拱圈砌筑，严禁拱下站人，并应随时注意观测拱架变形状况。
必要时，须进行调整，以控制拱圈变形过大。
卸架装置应有专人负责检查。
8．卸架前，应检查砌筑砂浆强度是否达到设计要求。
拆除工作必须按设计程序进行。
当拱架脱离拱圈后，经检查确认安全后，方可继续进行拱架拆除工作。
拆除拱架时，应听从统一指挥。
严禁在拱架上、下同时进行双重作业。
拱架拆除，严禁捶击或用机械强拽拱架使之脱离或倾倒的做法。
9．采用无支架施工修建拱桥时，应按设计和施工方法选定适宜的吊装机具设备。
采用吊装机具施工，除按吊装机具的有关安全要求加以控制外，还应做到：(1)大中跨径拱桥施工，应验算拱圈的纵、横向稳定性，保证有一定的横向稳定系数。
分段吊装单肋合龙后应用缆风绳稳固。
并须采取悬扣边肋和次边肋，用横夹木临时横向联结等措施。
(2)双曲拱、箱形拱桥施工时，在墩、台顶设置的扣架，底部固定应牢靠．架顶应设缆风，缆风设置必须对称，与构件轴线应符合设计要求，风缆地锚环应埋设坚固。
钢管混凝土系杆拱桥质量通病及防治措施（一）钢管焊接缺陷钢管焊接缺陷有：对接焊冷裂纹、贴角焊冷裂纹、对接焊变形冷裂纹、对接焊缝热裂纹及对接焊缝的重热裂对接焊冷裂纹1.现象发生在热影响区和焊缝金属处的根部裂纹，纵向裂纹、横向裂纹、焊道下方的裂纹。
危害影响焊缝的强度。
2.原因分析⑴焊缝钢中扩散性氢产生内压引起。
⑵钢材由于热影响使延伸性下降引起。
⑶约束应力和应力集中引起。
3.治理方法⑴进行预热或热处理施工。
⑵使用烘干的低氢焊条。
贴角焊冷裂纹1.现象在热影响区产生的焊缝边缘裂纹，贴角焊缝根部裂纹。
2.危害影响贴脚焊缝的强度。
3.原因分析⑴焊缝钢中扩散性氢产生内压引起。
⑵钢材由于热影响使延伸性下降引起。
⑶因为咬边，造成形状不连续，而引起的应力集中，或因热变形，使基材出现错动，引起的应力4.治理方法⑴进行预热及热处理施工。
⑵使用烘干的低氢焊条。
⑶修整焊缝端部或选择适当的焊接条件防止基材错动。
对接焊变形冷裂纹1.现象发生于热影响区的变形冷裂纹。
2.危害产生焊接变形及损伤焊缝强度。
3.原因分析⑴由于咬边等造成形状不连续引起应力集中。
⑵由于随后进行焊接所引起的角变形。
4.治理方法⑴修整焊缝边缘。
⑵采用合理的焊接顺序。
对接焊缝热裂缝1.现象在焊缝金属中出现弧坑裂纹和梨状变形焊道裂纹。
2.危害焊缝的质量达不到要求。
3.原因分析⑴前者是由于焊接热，钢中的S、P等杂质，在弧坑中心处析出，引起或由于收缩产生的空孔引起⑵后者是低熔点杂质的析出。
4.治理方法⑴前者处理弧坑。
⑵后者选择适当的焊接条件以高速焊缝的截面形状。
⑶约束应力和应力集中引起。
对接焊缝的重热裂纹1.现象在热影响区消除应力的裂纹。
2.危害影响对接焊缝的强度。
3.原因分析进行消除应力处理时，在开关不连续处的塑性变形集中引起。
4.治理方法⑴选择消除应力的条件。
⑵防止应变的集中。
⑶控制残余应力的数值。
（二）拱脚钢管与混凝土相交处，混凝土表面产生纵向裂缝1.现象在拱脚钢管与混凝土相交处，沿拱轴线方向产生纵向裂缝。
拱桥钢管混凝土拱拱肋安装规定
1、钢管拱肋的安装采用少支架或无支架缆索吊装，转体施工或斜拉扣挂悬拼法施工的，可参照《公路桥涵施工规范》有关规定执行。
2、钢管拱桥成拱过程中，宜同时安装横向联结系，一般情况，未安装联结系的节段不大于一个。
采用单肋合龙的安装方案时，应设置可靠的节段连接和横向抗风缆，确保单肋拱的面外稳定。
3、钢管拱节段间的焊接宜按安装顺序同步进行，并应对称施焊。
施焊前需保证节段间有可靠的临时连接，并有效的控制焊缝间隙；施焊时结构应处于无受载应力状态。
合龙口的焊接或栓接作业应选择在结构温度相对稳定的时间内尽快完成。
4、采用斜拉扣挂悬拼法施工时，钢管拱上的扣挂节点需进行特别设计并在工厂制造一并完成，扣索可采用多根钢绞线或高强钢丝束，并根据使用环境设防腐护套，扣索的强度安全系数应大于2。
1。
钢管混凝土拱桥拱肋施工线形控制技术研究钢管混凝土拱桥是一种结构优美、技术先进的桥梁形式，其拱肋施工线形控制技术对桥梁的安全性和稳定性具有重要意义。
本文针对钢管混凝土拱桥拱肋施工线形控制技术进行了研究，旨在提高施工线形的准确性和施工效率。
一、钢管混凝土拱桥概述钢管混凝土拱桥是指以钢管混凝土为构件材料，以拱形结构为主体形式的桥梁。
它具有抗震、耐久、经济等优点，在桥梁工程中得到了广泛应用。
钢管混凝土拱桥的拱肋施工线形控制技术对桥梁的整体稳定性和施工质量起着决定性的作用。
二、拱肋施工线形控制技术研究现状目前钢管混凝土拱桥的拱肋施工线形控制技术主要存在以下问题：1.施工线形控制精度不高，容易造成施工误差。
2.传统的手工施工方式效率低，成本高。
3.缺乏针对性的施工线形控制技术研究，无法满足不同桥梁结构的施工需求。
针对这些问题，有必要开展钢管混凝土拱桥拱肋施工线形控制技术方面的研究，提出相应的技术改进方案。
三、拱肋施工线形控制技术研究内容1.施工线形控制理论研究：通过对钢管混凝土拱桥结构特点和施工要求的分析，建立相应的施工线形控制理论模型，探讨施工线形控制的关键技术和方法。
2.施工线形控制技术改进：结合现代化施工技术，研究钢管混凝土拱桥拱肋施工线形控制的先进技术和装备，提出高效、精准的施工线形控制解决方案。
3.施工线形控制案例分析：选取具有代表性的钢管混凝土拱桥工程项目，对其施工线形控制过程进行实地观测和数据分析，总结经验，提出改进建议。
四、拱肋施工线形控制技术研究展望1.利用先进的测量技术和数字化辅助设备，提高施工线形控制的精度和效率。
2.加强对施工人员的技术培训，提高他们对施工线形控制技术的理解和应用能力。
3.加强与相关领域的学科交叉，借鉴其他领域的先进技术和方法，推动拱肋施工线形控制技术的不断创新和发展。
