电压与电阻全章复习(基础)Word版

第16章 《电压和电阻》 知识点第1节 电压1．电压的作用和符号(1) 电压是形成电流的原因。

(电压使电路中自由电荷发生定向移动形成电流)电源的作用就是给用电器提供电压。

(电池的正极的聚集正电荷，负极聚集负电荷)(2) 电压符号：“U ”2．电路中获得持续电流的条件：(缺一不可)⎧⎨⎩电路中有电源电路两端有电压；电路是连通的闭合（即）（即）回路。

表达：“”“”⎧⎨⎩在表达电压时，要说某用电器两端的电压；在表达电流时，要说通过某用电器的电流。

(通过观察水流、水压的模拟实验帮助我们理解电流、电压的概念，这种方法是“类比法”)3．电压的国际单位：V (“伏特”，简称“伏”)电压的常用单位还有：k V (千伏) ；mV (毫伏) 换算关系：33110001010.00110kV V V mV V V⎧⎪⎨⎪⎩＝＝＝＝45．电压的测量 (1) 测量电压：电压表(也叫伏特表) 电压表有0～3V 和0～15V 两个量程，读数时，要看清选择的量程，才能准确读数。

认清各量程的分度值。

甲电压表读数为：2.5V 乙电压表读数为：12V(2) 电压表的使用规则① 电压表要并联在被测电路两端；② 电流从电压表的“正接线柱”流入，“负接线柱”流出，否则指针会反偏；家庭电压220 V 一节干电池的电压1.5 V 一节蓄电池的电压2 V 安全电压不高于36 VV(“＋”入“－”出：标有“－”号的接线柱靠近电池的负极；另一个接线柱靠近电池的正极) ③ 被测电压不能超过电压表的最大量程；(被测电压超过电压表的最大量程时，测不出电压值，且会烧坏电压表)01531530315V V V V V V ⎧⎪⎪⎨⎪⎪⎩:测量时，先选～量程，用开关试触，若被测电压在间可测量；量程的选择：若被测电压小于则换用～的量程；若被测电压大于则换用更大量程的电压表。

(备注：电压表可以直接连在电源两端，此时电压表测得是电源电压；)7．利用电流表、电压表判断电路故障① 电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表， 则故障原因可能是：电压表损坏；或 电压表接触不良；或 与电压表并联的用电器短路。

上海青浦区实验中学物理电压电阻单元复习练习(Word版含答案)一、初三物理电压电阻易错压轴题（难）1．小明手边有6节同种型号的新锂电池（电池电压相同）和一个电流表，他想知道把这些电池串联起来接入长度为480m、横截面积为64mm2的电阻丝A时通过的电流是多少，他想到：通过电阻丝的电流大小与电池节数、电阻丝的长度、横截面积、材料都有关系。

于是他就对由同种材料组成的不同规格的电阻丝样品进行了测试，实验数据如下：(1)分析数据可知，电阻丝中通过电流大小与电阻丝的长度成______，与电阻丝的横截面积成______。

（填“正比”或“反比”）(2)经过对样品数据的分析，得出把电阻丝A接入6节该锂电池做为电源的电路中时通过的电流为______A。

【答案】反比正比 1.6【解析】【分析】【详解】(1)[1]由第一组和第四组的实验数据可知，电源电压相同，横截面积相同，长度变为原来的四倍，电流变为原来的四分之一，说明电电阻大了四倍，由此可得：在电压相同，材料和横截面积也相同时，电阻丝中通过电流大小与电阻丝的长度成反比。

[2]由第五组和第二组的实验数据可知，电源电压相同，长度相同，横截面积变为原来的四倍，电流也变为原来的四倍，说明电阻小为了原来的四分之一，由此可得：在电压相同，材料和长度也相同时，电阻丝中通过电流大小与电阻丝的横截面积成正比。

(2)[3]由第三组和第四组的实验数据可知，电源电压不相同，电阻丝的材料、长度和横截面积相同，电源电压大为原来的二倍，电流也变为原来的二倍，由此可得：在材料、长度和横截面积相同时，电阻丝中通过电流大小与电源电压成正比。

A的横载面积为64mm2，为第一组横截面积的40倍，A的长度为480m，为第一组长度的120倍，则电阻为第一组的3倍，电阻丝A两端的电池节数是6节，为第一组电池节数的3倍，即电压变为原来的3倍，则电流为1.6A×13×3=1.6A2．某实验小组探究金属丝电阻大小与横截面积的关系，实验室提供了下列器材：小灯泡、电压表、电流表、电池组、滑动变阻器、刻度尺、开关和导线若干。

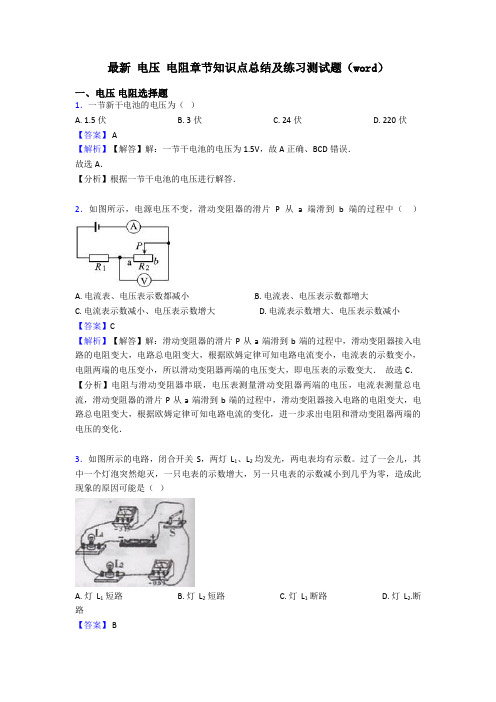

最新电压电阻章节知识点总结及练习测试题（word）一、电压电阻选择题1．一节新干电池的电压为（）A. 1.5伏B. 3伏C. 24伏D. 220伏【答案】 A【解析】【解答】解：一节干电池的电压为1.5V，故A正确、BCD错误．故选A．【分析】根据一节干电池的电压进行解答．2．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）A. 电流表、电压表示数都减小B. 电流表、电压表示数都增大C. 电流表示数减小、电压表示数增大D. 电流表示数增大、电压表示数减小【答案】C【解析】【解答】解：滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流变小，电流表的示数变小，电阻两端的电压变小，所以滑动变阻器两端的电压变大，即电压表的示数变大．故选C．【分析】电阻与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量总电流，滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流的变化，进一步求出电阻和滑动变阻器两端的电压的变化．3．如图所示的电路，闭合开关S，两灯L1、L2均发光，两电表均有示数。

过了一会儿，其中一个灯泡突然熄灭，一只电表的示数增大，另一只电表的示数减小到几乎为零，造成此现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2.断路【答案】 B【解析】【解答】根据电路图，电路是串联电路，电压表测量L2的电压，若一只灯熄灭，另一灯发光，电路中有电流，电流表有示数，且变大，则电路中有短路，由于电压表无示数，则L2短路，B符合题意。

故答案为：B.【分析】当电路中有灯亮有灯不亮时，有电流，则电路中有短路，电压表无示数时，电压表测量的位置短路。

4．在如图所示的电路中，电压表测量的是（）A. 灯L1两端的电压B. 灯L2两端的电压C. 电源两端的电压D. 开关S两端的电压【答案】B【解析】【解答】解：本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压．故选B．【分析】电压表的使用规则要求，电压表要与被测电路并联．5．能源、信息和材料是现代社会发展的三大支柱，关于它们下列说法正确的是（）A. 太阳能、风能、天然气是可再生能源B. 光纤通讯主要利用电信号传递信息C. 超导体材料可以应用于任何电器并使其效率提高D. 大亚湾核电站利用核裂变释放的能量来发电【答案】 D【解析】【解答】A、太阳能、风能是可再生能源，天然气是不可再生能源，A不符合题意；B、光纤通讯主要利用激光信号传递信息，B不符合题意；C、“超导材料”由于没有电阻，不能用于电能转化为内能的电器，例如电饭锅、电水壶等，C不符合题意；D、由于裂变是可控的，所以大亚湾核电站利用核裂变释放的能量来发电的，D符合题意。

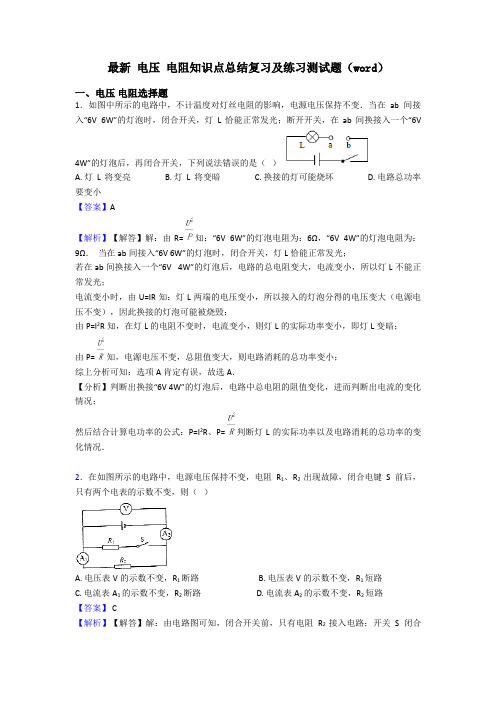

最新电压电阻知识点总结复习及练习测试题（word）一、电压电阻选择题1．如图中所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变．当在ab间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在ab间换接入一个“6V4W”的灯泡后，再闭合开关，下列说法错误的是（）A. 灯L将变亮B. 灯L将变暗C. 换接的灯可能烧坏D. 电路总功率要变小【答案】A【解析】【解答】解：由R= 知：“6V 6W”的灯泡电阻为：6Ω，“6V 4W”的灯泡电阻为：9Ω．当在ab间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；若在ab间换接入一个“6V4W”的灯泡后，电路的总电阻变大，电流变小，所以灯L不能正常发光；电流变小时，由U=IR知：灯L两端的电压变小，所以接入的灯泡分得的电压变大（电源电压不变），因此换接的灯泡可能被烧毁；由P=I2R知，在灯L的电阻不变时，电流变小，则灯L的实际功率变小，即灯L变暗；由P= 知，电源电压不变，总阻值变大，则电路消耗的总功率变小；综上分析可知：选项A肯定有误，故选A．【分析】判断出换接“6V 4W”的灯泡后，电路中总电阻的阻值变化，进而判断出电流的变化情况；然后结合计算电功率的公式：P=I2R、P= 判断灯L的实际功率以及电路消耗的总功率的变化情况．2．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）A. 电压表V的示数不变，R1断路B. 电压表V的示数不变，R1短路C. 电流表A1的示数不变，R2断路D. 电流表A2的示数不变，R2短路【答案】 C【解析】【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表A1测R2支路的电流，则电流表A1的示数不变，电流表A2的示数变大；若电阻R1、R2出现故障，且只有两个电表的示数不变，则有：A、电阻R1断路，R2正常，闭合开关S后，电压表示数不变，电流表A1示数不变，电流表A2示数不变，A不符合题意；B、电阻R1短路，R2正常，闭合开关S后，造成电源短路，电压表和电流表A1无示数，电流表A2示数变大，会烧坏电源和电流表A2， B不符合题意；C、电阻R2断路，R1正常，闭合开关S后，电压表示数不变，电流表A1无示数、不变，电流表A2示数变大，C符合题意；D、电阻R2短路，R1正常，闭合开关S后，电源短路，三个电表都无示数，D不符合题意．故答案为：C．【分析】根据电路的并联分析，电压表示数不变，再根据两个电流表会有一个变化，分析电路的故障的位置.3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．4．下列教材中的探究实验，不需要控制电流一定的是（）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A符合同意；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B不符合题意；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C不符合题意；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D不符合题意．故答案为：A．【分析】（1）控制变量法：在研究和解决问题的过程中，对影响事物变化规律的因素或条件加以人为控制，使其中的一些条件按照特定的要求发生变化或不发生变化，最终解决所研究的问题；（2）探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．5．在如图所示的电路中，电压表测量的是（）A. 灯L1两端的电压B. 灯L2两端的电压C. 电源两端的电压D. 开关S两端的电压【答案】B【解析】【解答】解：本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压．故选B．【分析】电压表的使用规则要求，电压表要与被测电路并联．6．如图所示是伏安法测定小灯泡电阻、功率的实验电路图。

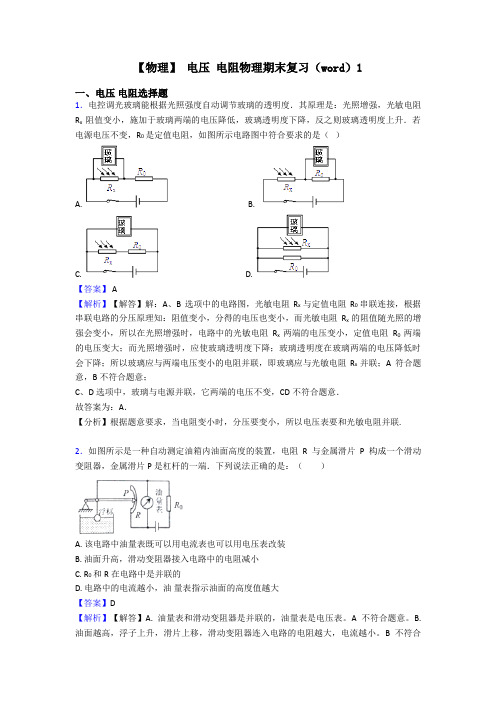

【物理】电压电阻物理期末复习（word）1一、电压电阻选择题1．电控调光玻璃能根据光照强度自动调节玻璃的透明度．其原理是：光照增强，光敏电阻R x阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，如图所示电路图中符合要求的是（）A. B.C. D.【答案】 A【解析】【解答】解：A、B选项中的电路图，光敏电阻R x与定值电阻R0串联连接，根据串联电路的分压原理知：阻值变小，分得的电压也变小，而光敏电阻R x的阻值随光照的增强会变小，所以在光照增强时，电路中的光敏电阻R x两端的电压变小，定值电阻R0两端的电压变大；而光照增强时，应使玻璃透明度下降；玻璃透明度在玻璃两端的电压降低时会下降；所以玻璃应与两端电压变小的电阻并联，即玻璃应与光敏电阻R x并联；A符合题意，B不符合题意；C、D选项中，玻璃与电源并联，它两端的电压不变，CD不符合题意．故答案为：A．【分析】根据题意要求，当电阻变小时，分压要变小，所以电压表要和光敏电阻并联.2．如图所示是一种自动测定油箱内油面高度的装置，电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端．下列说法正确的是：（）A. 该电路中油量表既可以用电流表也可以用电压表改装B. 油面升高，滑动变阻器接入电路中的电阻减小C. R0和R在电路中是并联的D. 电路中的电流越小，油量表指示油面的高度值越大【答案】D【解析】【解答】A. 油量表和滑动变阻器是并联的，油量表是电压表。

A不符合题意。

B. 油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小。

B不符合题意。

C. R0和R在电路中是串联的。

C不符合题意。

D. 串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油量表的示数越大，但是电流越小。

所以电路中的电流越小，油量表指示油面的高度值越大。

D符合题意。

故答案为：D.【分析】根据油面的升降分析滑动变阻器电阻的变化，从而推出电表的变化.3．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。
