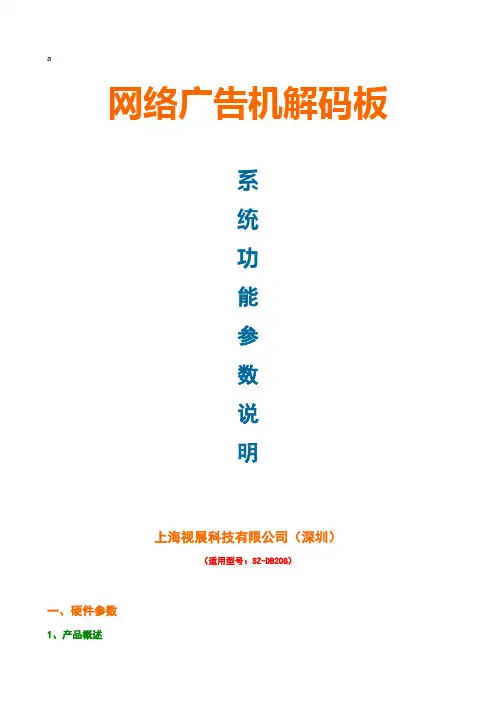

a网络广告机解码板系统功能参数说明上海视展科技有限公司（深圳）（适用型号：SZ-DB20G）一、硬件参数1、产品概述SZ-DB20G板卡集成多媒体解码、液晶驱动、以太网、HDMI、WIFI、3G插槽、摄像头插座于一体，并内置双6W功放，支持绝大部分当前流行的视频及图片格式解码，支持HDMI/VGA视频输出，兼容驱动各种TFT LCD显示屏，大大简化整机系统设计，非常适合于高清网络播放盒，视频广告机和画框广告机。
2、硬件特点高集成度：集成USB/LVDS/以太网/HDMI/WIFI于一体，简化整机设计，可插SD卡。
内置3G PCI-E：支持华为、中兴等多种3G模块。
接口丰富：四个USB(两插针，两标准USB)，三个串口，一个SATA口；WIFI、遥控头、指示灯插座。
高清晰度：最大支持1080P的解码和各种LVDS信号LCD显示屏。
功能齐全：支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。
管理方便：人性化的播放列表制作软件，便于广告播放管理和控制。
播放日志，方便了解播放情况。
3、外观图样4、硬件指标主要硬件指标CPU 全志A20 , 双核1GHz内存1G DDR3内置存储器NAND FLASH 4G(可选)解码分辨率最高支持1080P操作系统Android 4.0.3以上播放模式支持循环、定时、插播等多种播放模式网络支持3G、以太网，支持WiFi、无线外设扩展视频播放支持wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4等图片格式支持BMP、JPEG、PNG、GIFUSB2.0接口2个USB HOST3.15、PCB尺寸PCB：6 层板尺寸：87.7*123.8mm, 板厚1.6mm螺丝孔规格：∮3.2mm x 46、接口参数❖电源输入接口序号定义属性描述1 VCC 输入12V输入2 VCC 输入12V输入3 GND 地线地线4 GND 地线地线5 VCC 输入待机5V输入6 STB 输出待机信号输出BAT1 RTC 电池接口❖遥控接收接口❖工作指示灯❖USB插座接口*2❖串口插座接口❖喇叭插座接口❖视频输出插座接口❖视背光控制接口❖I/O控制接口❖VGA接口❖LVDS接口❖其它一些标准接口以及功能:❖电气性能USB供电电流-- -- 500mA液晶屏供电电流-- -- 1A相对湿度-- -- 80%环境温度-20℃-- 70℃二、系统功能1、功能组成素材管理：音频、视频、图片、Flash、PPT、Word、Excel、PDF；节目管理：节目制作、编辑、管理、导出/导入、节目单/计划管理；终端管理：终端监控、快速发布、时间同步、音量调节、下载限速、开关机、远程更新、触摸管理等；系统管理：日志管理、查看指令执行状态、修改密码、用户权限管理、终端认证管理；其它功能：用户权限指定、终端认证管理、密码修改2、功能特点❖集中控制管理系统采用B/S架构，无需安装客户端，即可在任意一台电脑上打开IE浏览器登录控制后台，对所有终端进行任何操作管理。
❖硬件稳定采用嵌入式架构Android 4.0操作系统,安全无版权纠纷,散热良好功耗低,满负荷不超过5W,不死机蓝屏。
硬件采用工控无风扇设计,无噪音,硬件稳定。
❖任意分屏制作节目时可任意拉伸拖放视频播放区域及大小、flash、ppt、跑马灯字幕的字体、字号、字色、背景色、支持字幕向左、右、上、下滚动；系统自带数字日历时钟模块、天气预报模块、节目模板库，支持自行设计制作模板；提供缩略图功能，所见即所得。
❖系统兼容扩展性支持几乎所有的视频格式（rm、rmvb、avi、mpeg、mpg、dat、mov、asf、mtv、mkv、wmv、3gp、amv、dmv、divx等）音频（mp3、wma、wav等）图片（jpg、gif、png等）；word/excel 文档、pdf文档、RSS实时新闻、flash动画、动态网页。
❖支持office文档播放系统支持PPT,WORD,EXCEL文档的播放。
❖支持网页播放系统直播网页播放、并且可以滚动形式播放网页，实现大页面完整显示。
❖图片特效播放添加图片可设置图片播放特效功能、例如：百叶窗、渐进渐出等特效。
❖流媒体直播支持实时流媒体直播、网络视频直播、本地DVD视频直播、视频会议等多种流媒体形式直播。
❖多节目循环播放系统支持多节目循环播放功能，例如同时下发10个节目给终端播放器、终端播放器会循环播放这10个节目，每个节目都可以任意分屏,可以指定各个节目播放时间。
❖多种播放模式支持立即立即播放模式、插播播放模式、定时播放模式。
立即播放模式：是普通的发布播放模式、将节目发送到终端后、终端根据立即进行播放。
插播播放模式：在临时和紧急情况下、可任意定时在一段时间内插入其他的节目播放，等待此段时间过后，节目会按照原先的计划进行播放，时间可精确到秒。
轮播播放模式：轮播节目是周期播放模式、即可以将节目定时在每天或者每周几什么时间点开始播放❖播放计划管理计划管理功能，可以将所有的需要发送的节目提前做计划表，可以是正常计划、插播计划、周期计划。
将所有节目做成计划表单，然后只需要将计划单发送到终端即可，可以方便的修改已经存在的计划表，更换或删除节目单里面的节目。
❖终端独立播放系统采用分布式点对点信息发布机制，每个点位播放不同画面也可播放通知画面，根据放置场所不同，可随意指定点位，操作简便。
❖远程控制终端可通过管理软件、远程开机或关机、重启❖远程同步时间可通过控制软件远程同步终端播放器和服务器的时间、不用手动去设置时间。
❖远程调节音量可通过控制软件远程设置终端播放器的音量大小❖远程实时监控可远程实时监控终端网络连接状态、监控正在播放的动态播放画面，这样方便用户管理，不用去显示端查看操作后的效果。
❖定时开关机系统可以设置终端每天或者每周几几点开机、几点关机，而且可以设置多轮定时开关机,这样不仅更大的方便管理终端,而且不用人工开关机增加工作效率减少不必要的夜间用电浪费.❖终端限速可精确限制每台终端下载节目所占用的网络带宽，使得企业用户的网络带宽在加入信息发布系统后还可得到精准的控制，不需要独立搭建网络。
❖离线指令无论终端是否在线，都可发送任意指令至该终端，终端上线后将自动执行。
❖节目分发机制系统支持多服务器节目分发，解决大并发连接瓶颈、分发时带宽可控制；支持对发布终端的监控及管理、支持断点续传、支持文件完整校验、分发状态回报。
❖用户管理权限可对每个用户设置不同的权限，并且可以对用户分配管理终端，使其对此终端有管理权限。
❖远程终端文件管理可以查看、删除终端所播放的节目文件，不仅可以删除此终端的此节目，而且可以同时一次性删除所有终端的相同节目。
终端带自动清理功能、只要终端存储设备将存放完时，终端自动清除最早时候的播放节目文件。
❖终端分组可根据实际应用中发布点的地理位置或业务类型等自定义不同的发布组。
在进行管理或分发节目时即可对该组直接发布指令，使得在显示终端数量较多的情况下用户管理更轻松有效率。
❖节目审核节目审核功能用在多级用户权限中,上级用户审核下级用户所制作的节目,只要下级用户制作的节目未被上级审核,那下级用户就不能发布此节目到终端.例如:如图所示、上级用户对下级用户USER设置了节目需要审核权限，那么下级用户USER所建的节目都需要管理者审核。
用USER用户新建一个节目后，换成admin用户登录，可以看到USER新建的节目未为审核状态，只有admin用户对其审核后，此节目才可以被USER用户发送到终端播放。
❖素材审核素材审核和节目审核类似、只要用户上传素材权限为需要被审核时，该用户上传的素材必须要被管理着审核后才能使用到节目中。
❖智能清理系统支持智能清理功能，当存储器将要存满时，可自动清理最早的文件、不用人为去清除，也可通过软件后台手动清除存储内容。
❖单机播放支持在网络异常下把制作好的节目直接导入到存储卡里进行播放，只需要将导出的节目放入u盘等移动存储器中、将u盘出入播放器、播放器自动会从u盘拷贝需要导入的节目、导入完成后播出u盘、即可播放节目。
❖断点续传当下载节目过程中，网络中断重新连接后、节目自动从断开时状态紧接着下载，不会重新完全下载。
❖日志管理强大的日志记录功能，可以记录每个用户所发送的节目指令是否已经成功执行，系统提供日志记录，管理人员可以直接浏览、查询系统日志导出为excel表格文档。
❖遥控点播可以通过软件将所有的节目都发送给终端播放器、正常循环播放后，现在只想播放某一个节目不想去软件后台操作，可以直接通过遥控器选择所需要的节目、通过遥控器可以浏览到节目菜单列表，选择任一已经存在的节目点播。
❖图片链接节目图片链接节目功能，将节目中的图片链接至其他节目，当终端播放此节目时，点击节目中的图片，即可链接跳转到其他节目。
在设置的时间内无人操作终端，即返回到正常播放的节目，此功能可以方便查询机使用，实现触摸查询系统功能。
❖发布通知通知以跑马灯形式默认在在节目下方滚动播出，可编辑通知内容、字体背景颜色、字体颜色、字体大小、滚动速度，输入数字0就可以取消通知信息。
❖记忆播放系统通电开机后，将从上次关机前记忆的节目以及播放进度点，开始继续播放节目。
❖第三方对接支持与其它系统数据对接，如会议系统、排队叫号系统、汇率、一卡通、门禁、触摸查询、教学系统，例如对接触摸系统可以设置点击屏幕立即调用触摸系统，间隔时间后自动恢复到播出系统；❖动态截屏此功能可以实现捕获服务器桌面功能、可将服务器桌面当前桌面或者当前桌面任意一块区域显示在终端播放器上面，可以设置间隔几秒捕获桌面任意区域的画面显示出来。
❖负载均衡系统支持大规模批量终端使用时的负载均衡设定，可添加任意数量的子服务器，用于均衡总服务器的负荷，并可加快节目下载速率，节约带宽。
❖图片旋转系统支持原图片旋转方向功能,将正常的图片,转换为不同的显示效果,可将图片旋转90°/180°/270°,此功能更加方便人性化的实现了装换,不用通过其他软件转换修改.。
