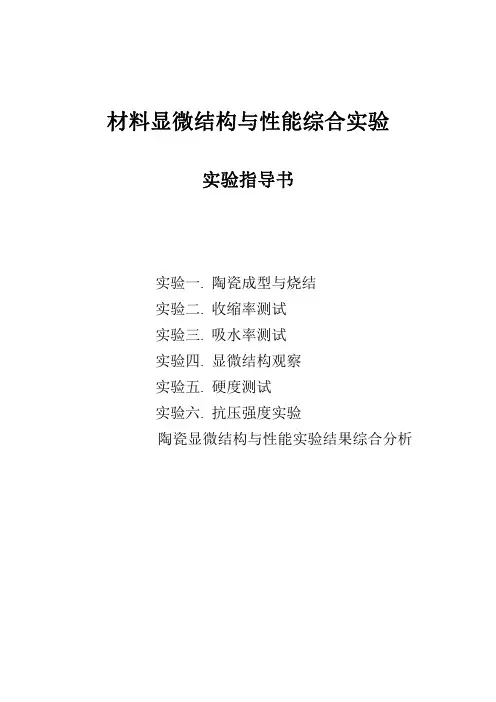

陶瓷材料烧结工艺和性能测试实验指导书模板

yl [1 3 1 yb /100] 100%
六.思考题
1．测定粘土或坯料的收缩率的目的是什么? 2．影响粘土或坯料收缩率的因素是什么? 3．如何降低收缩率? 4．干燥过程和烧成过程为什么会收缩?其动力是什么?
实验三
一．实验目的
吸水率测试
1.掌握陶瓷吸水率的概念、测定原理和测定方法； 2.了解陶瓷吸水率与显微结构之间的关系。
五．实验记录与计算
1.记录表 表3 试样名称 试样处理 试样编号 900℃烧成样品 1250℃烧成样品 2.计算 吸水率按下式计算： a 干试样质量 m1 饱和试样质量 m2 测定人 吸水率测试记录表 日期
m2 m1 ×100% m1
（式 3-1）
六．思考题
1.所测试样的吸水率是多少？ 2.影响试样吸水率的因素有哪些？
二．实验原理
陶瓷制品或多或少含有大小不同、形状不一的气孔。浸渍时能被液体填充的气孔或和大气相 通的气孔称为开口气孔；浸渍时不能被液体填充的气孔或和大气相通的气孔称为闭口气孔。陶瓷 体中所有开口气孔所吸收的水的质量与其干燥材料的质量之比值称为吸水率。测定陶瓷制品的吸 水率是评价其致密程度的依据，可以确定其烧结温度和烧结范围，从而制定烧成曲线。
二、实验原理
硬度是材料的表面层抵抗小尺寸物体所传递的压缩力而不变形的能力。通常矿物 的宏观硬度是按十级标准用莫氏硬度计确定。莫氏硬度中，每一种硬度高的矿物，都 能用其尖刻伤前面的矿物。但因为莫氏硬度的等级极不均衡，通常除用莫氏硬度测定 陶瓷釉面外，常用显微硬度汁测定陶瓷硬度。显微硬度试验是一种微观的静态试验方 法。最常见的显微硬度有维氏和壳(努)氏两种。 用显微硬度计测定维氏显微硬度就是用一台立式反光显微镜测出在一定负荷下 由金刚石锥体压头，压入被测物后所残留的压痕的对角线长度来求出被测物的硬度。 显微硬度计算公式，维氏硬度计中金刚石为正方形锥体，相对夹角 α＝136º(±20 ´)，其硬度为

一、实验目的本次实验旨在了解陶瓷的烧制过程，掌握陶瓷烧制的基本技术，熟悉陶瓷原料的选取、制备、成型、装饰及烧成等各个环节，提高对陶瓷工艺的认识和操作技能。

二、实验原理陶瓷烧制是将陶瓷原料在高温下烧结成瓷的过程。

在烧制过程中，原料中的矿物质发生一系列物理和化学变化，形成具有一定强度和美观性的陶瓷制品。

三、实验材料与仪器1. 实验材料：高岭土、石英、长石、粘土、釉料等。

2. 实验仪器：陶瓷球磨机、陶瓷拉坯机、陶瓷成型模具、陶瓷窑炉、高温电炉、陶瓷喷枪、陶瓷颜料等。

四、实验步骤1. 原料选取与制备（1）选取高岭土、石英、长石、粘土等原料。

（2）将原料进行球磨，使其达到一定的细度。

（3）将球磨后的原料混合均匀，制成陶瓷泥料。

2. 成型（1）将陶瓷泥料放入陶瓷拉坯机，通过旋转拉坯机，用手和拉坯工具将泥料拉成瓷坯。

（2）将瓷坯放入陶瓷成型模具中，使其成型。

3. 装饰（1）用陶瓷喷枪在瓷坯表面喷洒釉料。

（2）用陶瓷颜料在瓷坯表面进行绘画。

4. 烧成（1）将装饰好的瓷坯放入匣钵中。

（2）将匣钵放入陶瓷窑炉中，进行低温预热。

（3）逐渐提高窑炉温度，使瓷坯达到烧结温度。

（4）保持烧结温度一段时间，使瓷坯充分烧结。

（5）逐渐降低窑炉温度，使瓷坯缓慢冷却。

五、实验结果与分析1. 原料选取与制备实验中选取的高岭土、石英、长石、粘土等原料，经过球磨、混合后制成的陶瓷泥料，具有良好的可塑性。

2. 成型通过陶瓷拉坯机和成型模具，成功地将陶瓷泥料拉成瓷坯，并使其成型。

3. 装饰用陶瓷喷枪喷洒釉料，使瓷坯表面光滑；用陶瓷颜料进行绘画，使瓷坯更具艺术性。

4. 烧成在陶瓷窑炉中，瓷坯经过烧结和冷却过程，最终成为具有一定强度和美观性的陶瓷制品。

六、实验总结通过本次实验，我们对陶瓷的烧制过程有了较为全面的了解，掌握了陶瓷烧制的基本技术。

在实验过程中，我们体会到以下几点：1. 陶瓷原料的选取与制备对陶瓷制品的质量有重要影响。

2. 成型、装饰、烧成等环节对陶瓷制品的美观性和实用性至关重要。

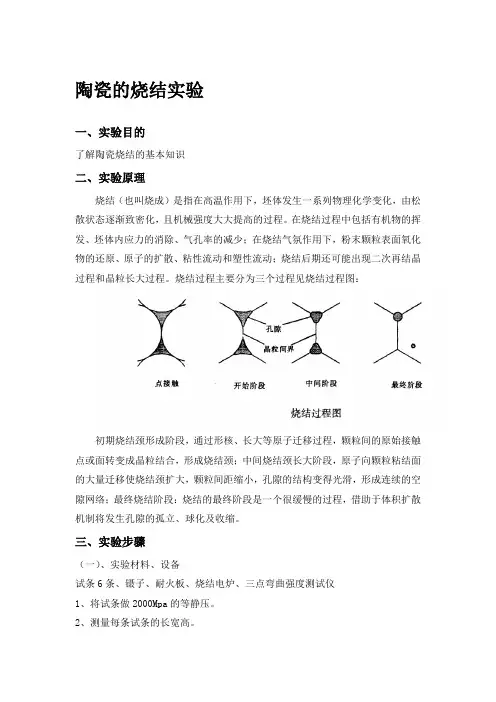

陶瓷的烧结实验
一、实验目的
了解陶瓷烧结的基本知识
二、实验原理
烧结（也叫烧成）是指在高温作用下，坯体发生一系列物理化学变化，由松散状态逐渐致密化，且机械强度大大提高的过程。

在烧结过程中包括有机物的挥发、坯体内应力的消除、气孔率的减少；在烧结气氛作用下，粉末颗粒表面氧化物的还原、原子的扩散、粘性流动和塑性流动；烧结后期还可能出现二次再结晶过程和晶粒长大过程。

烧结过程主要分为三个过程见烧结过程图：
初期烧结颈形成阶段，通过形核、长大等原子迁移过程，颗粒间的原始接触点或面转变成晶粒结合，形成烧结颈；中间烧结颈长大阶段，原子向颗粒粘结面的大量迁移使烧结颈扩大，颗粒间距缩小，孔隙的结构变得光滑，形成连续的空隙网络；最终烧结阶段：烧结的最终阶段是一个很缓慢的过程，借助于体积扩散机制将发生孔隙的孤立、球化及收缩。

三、实验步骤
（一）、实验材料、设备
试条6条、镊子、耐火板、烧结电炉、三点弯曲强度测试仪
1、将试条做2000Mpa的等静压。

2、测量每条试条的长宽高。

3、将等静压后的试条放在耐火板上，推进硅钼棒炉中，然后，再关上电路门。

4、设计升温曲线20℃/min，30min，40℃/min，到1500℃后恒温，4h。

5、关炉后，样品随炉冷却到室温。

6、取出样品，测量烧结后样品的长宽高。

7、测量试条的三点弯曲强度。

四、实验结果
1、计算试条的线形收缩率。

2、计算试条的平均弯曲强度。

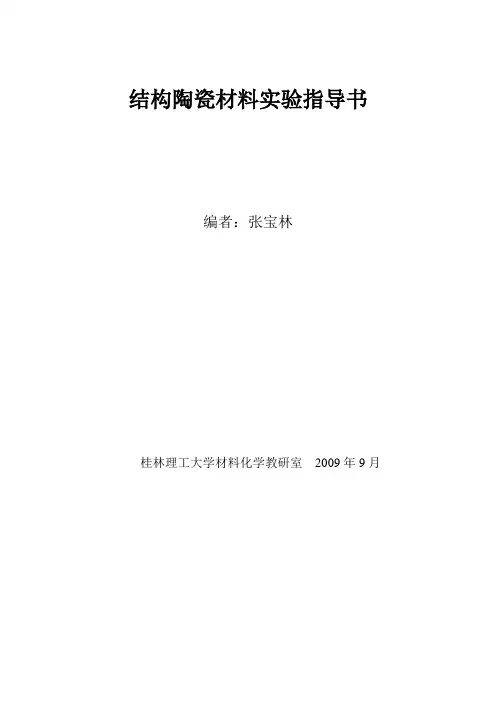

结构陶瓷材料实验指导书编者：张宝林桂林理工大学材料化学教研室2009年9月实验结构陶瓷基本制备工艺一、目的意义1．学习结构陶瓷原料处理设备及工艺2. 了解结构陶瓷配方、混料设备及工艺3. 学会使用成型压机、模具、冷等静压工艺4．烧结实验，了解烧结设备使用及功能5．陶瓷研磨、抛光技术6. 光学显微镜观察方法，显微硬度测量、断裂韧性计算二、基本原理及实验步骤1．结构陶瓷原料处理2. 结构陶瓷配制混料工艺称量：由基本原料、烧结助剂、性能改进添加剂等组成，采用不同称量范围或精度电子天平称量不同重量范围的原料。

干混工艺：不添加液体于原料中，将干粉原料直接混合，适合混料要求低的情况，如埋粉、燃烧合成原料混合等或原料不能接触液体、不能烘干的情况。

湿混工艺：添加水或有机液体如乙醇于原料中，适合混料要求高的情况，如陶瓷烧结料。

3. 使用成型压机、模具、冷等静压工艺1)用软布蘸酒精擦拭模具，着重清洁与样品接触部位，最后组装好模具；2)首先计算成型素坯需要量（以素坯密度40%TD估计），称量样品，倒入模具，轻微晃动模具，或使用丝状物拨平物料；3)计算模具合适的压力，杜绝超压力压模具，及使样品分层现象；4)用称料纸将样品规则地包好，用薄膜塑料袋封装样品，前后套三层，注意尽量排除气体；5)置入等静压机中在100MPa下等静压进一步增加密度；6)将样品取出，除去包装纸，放入干燥器中待烧。

4．烧结实验，了解烧结设备使用及功能1)调节智能控制仪调节烧结温度；2)将样品置入坩埚中，放入马弗炉中；3)开启加热电源，烧结样品，记录实验参数（烧结样品，温度、时间，现象等）；4)烧结结束，待炉子彻底冷却，方可取出样品，观察样品状态，测量样品密度，测量收缩率、失重。

5)样品密度测试方法：样品开水煮2小时以上；(一)测出浸重G3=吊兰+样品-吊兰（在水中）(二)湿重G2=布擦干样品表面水分后称重(三)干重G1=湿样品120度烘2小时以上，然后置于干燥器中至室温（2-3小时）(四)密度=G1/(G2-G3)(五)显孔隙率=（G2-G1）/(G2-G3)收缩率、失重测试：收缩率=[（烧结前样品长度-烧结后样品长度）/烧结前样品长度]⨯100%失重=[（烧结前样品重量-烧结后样品重量）/烧结前样品重量] ⨯100%5. 陶瓷研磨、抛光技术1)粗磨：在铁研磨盘上水磨，100目金刚砂2)细磨：在铁研磨盘上水磨，3000目金刚砂3)抛光：绸布上用金刚石研磨膏，甘油做润滑剂4)100倍光学显微镜下观察抛光效果典型的氮化硅陶瓷轴承球切面抛光图（100倍光学显微镜）6. 光学显微镜观察方法，显微硬度测量、断裂韧性计算1)显微硬度测量：维氏硬度测试是用对角面为136度金刚石四棱锥体作压头，在0.4903～9.807N; 9.807～490.3N的载荷作用下，压入陶瓷表面，保持10～20s后卸除载荷，材料表面便留下一个压痕，在显微镜下测量对角线的长度，计算得到维氏硬度（或称显微硬度）P为载荷，如10kg。

某陶瓷公司原料试烧检测作业指导书1. 引言本文档是为某陶瓷公司编写的原料试烧检测作业指导书。

旨在指导操作人员按照标准流程进行原料试烧检测，确保产品质量的稳定性。

本指导书对操作步骤、检测原则及注意事项进行详细说明，希望能够提高操作人员的工作效率和准确度。

2. 操作步骤2.1 准备工作1.确保试烧设备和仪器的正常工作状态，包括烧结炉、热电偶、温度计等。

2.提前准备好试烧所需的原料样品，按照试烧比例进行称量，并保证样品的准确性和稳定性。

3.清洁试烧设备和仪器，以确保试烧结果的准确性。

2.2 试烧操作1.将准备好的原料样品放入试烧炉中。

2.设置试烧条件，包括温度、时间等参数。

根据具体试烧要求进行设定。

3.启动试烧炉，开始试烧过程。

4.定时监测试烧过程中的温度变化，记录温度曲线。

5.在试烧过程结束后，关闭试烧炉，将试烧的样品取出并进行冷却处理。

2.3 试烧结果分析1.对试烧后的样品进行外观检查，记录样品的颜色、形状等特征。

2.对试烧后的样品进行物理性能测试，包括强度、吸水率等指标。

3.根据试烧结果和物理指标的测试结果，判断原料的质量是否达到要求。

3. 检测原则3.1 样品准备1.样品的选择应具有代表性，以保证试烧结果的可靠性。

2.样品应按照规定的比例和要求进行称量，并严格控制其质量和稳定性。

3.2 试烧条件1.试烧条件应根据具体产品和工艺要求进行设定，以确保试烧结果与实际应用场景相符。

2.温度、时间等试烧条件应在可控范围内进行设定，并进行准确记录。

3.3 检测指标1.外观检查应准确记录试烧后样品的颜色、形状等特征。

2.物理性能测试应根据产品要求进行选择，以保证产品的强度、吸水率等指标符合标准要求。

3.4 结果判断1.根据试烧结果和物理指标的测试结果进行综合判断，判断原料是否符合要求。

2.如有不达标情况，需要及时采取措施进行改进，以确保产品质量的稳定性。

4. 注意事项1.操作人员需要熟悉试烧设备和仪器的使用方法，以确保操作的准确性和安全性。

一、实验目的1. 了解材料烧结的基本原理和工艺过程；2. 掌握烧结实验的基本操作和数据处理方法；3. 熟悉烧结过程中的影响因素，为后续材料制备提供理论依据。

二、实验原理烧结是指将粉末材料加热到一定温度，使其颗粒表面熔融，通过冷却结晶和晶粒长大，使粉末材料转变为具有一定性能的致密材料的工艺过程。

烧结过程主要包括预热、烧结和冷却三个阶段。

三、实验材料与仪器1. 实验材料：金属粉末、陶瓷粉末等；2. 实验仪器：高温炉、电子天平、样品夹具、温度计、金相显微镜等。

四、实验方法1. 样品制备：将粉末材料按照一定比例混合均匀，压制成所需形状和尺寸的样品；2. 烧结：将样品放入高温炉中，按照预定温度和时间进行烧结；3. 冷却：烧结完成后，将样品从高温炉中取出，自然冷却至室温；4. 性能测试：对烧结后的样品进行力学性能、显微结构等性能测试。

五、实验步骤1. 样品制备：将金属粉末和陶瓷粉末按照一定比例混合均匀，压制成直径20mm、高10mm的圆柱形样品；2. 烧结：将样品放入高温炉中，以10℃/min的升温速率加热至1200℃，保温1小时，然后以10℃/min的降温速率冷却至室温；3. 性能测试：对烧结后的样品进行力学性能测试，包括抗拉强度、抗压强度和硬度测试；同时，利用金相显微镜观察样品的显微结构。

六、实验结果与分析1. 力学性能测试结果：抗拉强度：XX MPa；抗压强度：XX MPa；硬度：XX Hv。

2. 显微结构分析：通过金相显微镜观察，烧结后的样品表面光滑，内部组织致密，无明显气孔和裂纹。

3. 分析：（1）烧结温度对样品力学性能的影响：随着烧结温度的升高，样品的抗拉强度、抗压强度和硬度均有所提高。

这是由于高温下粉末颗粒表面熔融，使得晶粒生长更加充分，从而提高了材料的力学性能；（2）烧结时间对样品力学性能的影响：在一定范围内，烧结时间的延长有助于提高样品的力学性能。

这是由于烧结时间的延长使得晶粒生长更加充分，从而提高了材料的力学性能；（3）粉末材料配比对样品力学性能的影响：金属粉末和陶瓷粉末的配比对样品的力学性能有较大影响。

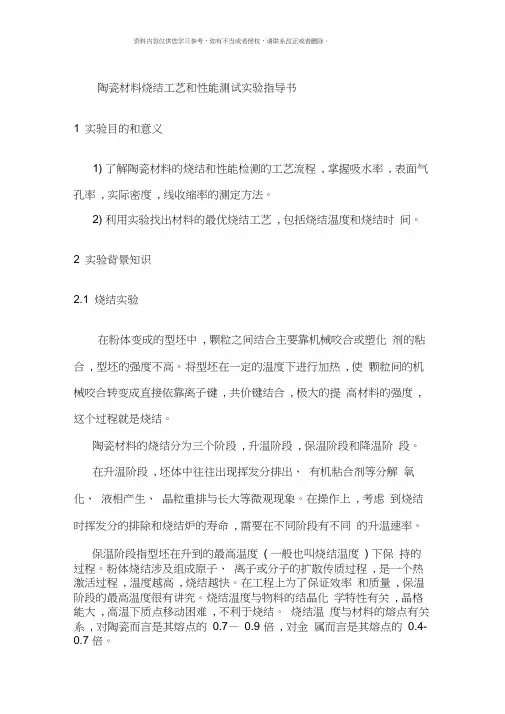

陶瓷材料烧结工艺和性能测试实验指导书1 实验目的和意义1) 了解陶瓷材料的烧结和性能检测的工艺流程, 掌握吸水率, 表面气孔率, 实际密度, 线收缩率的测定方法。

2) 利用实验找出材料的最优烧结工艺, 包括烧结温度和烧结时间。

2 实验背景知识2.1 烧结实验在粉体变成的型坯中, 颗粒之间结合主要靠机械咬合或塑化剂的粘合, 型坯的强度不高。

将型坯在一定的温度下进行加热, 使颗粒间的机械咬合转变成直接依靠离子键, 共价键结合, 极大的提高材料的强度, 这个过程就是烧结。

陶瓷材料的烧结分为三个阶段, 升温阶段, 保温阶段和降温阶段。

在升温阶段, 坯体中往往出现挥发分排出、有机粘合剂等分解氧化、液相产生、晶粒重排与长大等微观现象。

在操作上, 考虑到烧结时挥发分的排除和烧结炉的寿命, 需要在不同阶段有不同的升温速率。

保温阶段指型坯在升到的最高温度( 一般也叫烧结温度) 下保持的过程。

粉体烧结涉及组成原子、离子或分子的扩散传质过程, 是一个热激活过程, 温度越高, 烧结越快。

在工程上为了保证效率和质量, 保温阶段的最高温度很有讲究。

烧结温度与物料的结晶化学特性有关, 晶格能大, 高温下质点移动困难, 不利于烧结。

烧结温度与材料的熔点有关系, 对陶瓷而言是其熔点的0.7—0.9 倍, 对金属而言是其熔点的0.4-0.7 倍。

冷却阶段是陶瓷材料从最高温度到室温的过程, 冷却过程中伴随有液相凝固、析晶、相变等物理化学变化。

冷却方式、冷却速度快慢对陶瓷材料最终相的组成、结构和性能等都有很大的影响, 因此所有的烧结实验需要精心设计冷却工艺。

由于烧结的温度如果过高, 则可能出现材料颗粒尺寸大, 相变完全等严重影响材料性能的问题, 晶粒尺寸越大, 材料的韧性和强度就越差, 而这正是陶瓷材料的最大问题, 因此要提高陶瓷的韧性, 就必须降低晶粒的尺寸, 降低烧结温度和时间。

可是在烧结时, 如果烧结温度太低, 没有充分烧结, 材料颗粒间的结合不紧密, 颗粒间依然是靠机械力结合, 没有发生颗粒的重排, 原子的传递等过程, 那么材料就是不可用的。

陶瓷烧结摘要：本篇实习报告主要通过烧结陶瓷的过程了解到热敏电阻陶瓷的性质，发展现状，及制作过程。

其次，总结了实习过程中的理论、步骤以及相关事件的处理。

关键词：热敏电阻陶瓷；实习方法与步骤；结论1 实习目的与背景1.1 合成的目的与本专业核燃料、废物固化体的关系自从1942年第一座核反应堆在美国建立，核工业已经发展了70多年。

期间核工业的发展中心从核武器转移到了核能应用上，目前各国又开始共同研究聚变核反应堆。

在这期间应用于核工业中的材料也在不断发展，其中陶瓷材料则在核工业中的材料选择上受到重视，并广泛地应用于核反应堆原料、组件以及核废料处理等各个方面。

陶瓷材料在核工业中的大量应用离不开它本身具有的性能优势。

陶瓷具有强度大、刚度好、耐腐蚀、化学稳定性好的特点，而随着陶瓷材料的进一步发展（比如陶瓷基复合材料的发展），材料性能中的一些薄弱环节像韧性差、难加工等方面也得到了一定的改进。

此外，陶瓷材料还具有耐高温、抗辐射的性能，一些特定的陶瓷还有活性低、能吸收中子的特点，这些性能都有助于其在高温高辐射的核工业环境下的应用。

而对于核废料的处理也一直是各个国家所担忧的又一实际问题。

将核废料封入合成岩中是当前最为现实的做法，合成岩于上世纪70年代研制，用于储存高放核废料。

在设计上，合成岩可以吸收清水反应堆和钚核裂变产生的特定废物，能够将核废料封入晶格内，用以模拟在地质构造上较为稳定的矿石。

1.2 文献调研与分析目前通用型NTC热敏电阻材料,大多是在Mn-Co-Ni-Cu-Fe系过渡金属氧化物中选择2～4种,经配料、成型、烧结等传统陶瓷工艺制成热敏电阻器。

其性能与组成(配比)、烧结、退火处理、封装等工艺条件有密切关系。

在空气中烧结成的NTC热敏电阻材料ρ=1~108Ω•cm,B=1000~7000K,其使用温度范围为-50～+300℃。

随着NTC热敏电阻器应用领域的扩大,对其性能的要求也日益提高。

就目前情形而言,对能在高温条件下使用的NTC元件,要求十分严格,例如在汽车发动机使用电子计算机控制系统后,为了限制尾气中有害气体的排放量(CO、NOx、CHx等有害气体),要求对排气口温度进行有效的测控。

4．将称过质量的试样放人105~110℃烘箱 内排除煤油，直至将试样中的煤油排完为 止。
5．按编号顺序将试样装人高温炉中，装炉 时炉底和试样之间撒一层薄薄煅烧Al2O3粉， 以免在高温时粘连。装好后开始加热，并 按升温曲线升温，按预定的取样温度取样。

6．每到取样温度点时，应保温15min，然后在电炉内取出 样品，迅速地埋在预先加热的石英粉或Al2O3粉内，以保 证试样在冷却过程中不炸裂。冷至接近室温后，再从石英 粉或氧化铝粉中取出样品。并记好每个取样温度点的温度 及相应取出的样品编号。将焙烧过的试样，用刷子刷去表 面石英粉或Al2O3粉（低温烧后的试样用软毛刷），检查 试样有无开裂、粘砂等缺陷，然后放人105~110℃烘箱中 烘至恒量，放人干燥器内，冷却至室温。
（2）为了确定烧成温度范围准确，可将这部分样 品进行孔隙性试验，其结果均应不吸红。若有吸 红的样品，其对应的焙烧温度点应除外，或重新 进行试验。
（3）根据计算出的各温度点取出的样品测定结果， 以温度为横坐标，样品的孔隙率（吸水率）、体 收缩率和体积密度为纵坐标，绘制出样品孔隙率 吸水率一温度曲线、体积收缩率一温度曲线和体 积密度一温度曲线，以表示样品随着焙烧温度上 升的变化情况和烧成温度范围。
（2）Biblioteka 干燥气孔率=[(G2-G0) /(G2-G1) ]×100% （3）

烧后气孔率=[(G5-G3) /(G5-G4) ]×100% （4）

烧后体积密度=G3γ水／(G5-G4)
（5）

烧后体积收缩率=[ ( V0 –V )/V0] ×100% （6）

烧后吸水率=[（G5-G3）／G3 ] ×100% （7）
七、思考题 1．坯料在焙烧过程中的收缩曲线、气孔率曲

一、实验目的本实验旨在通过实验手段，探究不同陶瓷材料的性能特点，包括物理性能、化学性能和力学性能等，为陶瓷材料的应用提供理论依据。

二、实验材料与方法1. 实验材料：本实验选取了三种陶瓷材料，分别为滑石瓷、氧化铍陶瓷和新型高熵多孔陶瓷。

2. 实验方法：（1）物理性能测试：采用体积法测量陶瓷材料的密度；采用超声波法测量陶瓷材料的介电常数；采用高温炉测量陶瓷材料的熔点。

（2）化学性能测试：采用酸碱滴定法测定陶瓷材料的耐酸、耐碱性能；采用电化学腐蚀法测定陶瓷材料的耐腐蚀性能。

（3）力学性能测试：采用三点弯曲法测定陶瓷材料的抗弯强度；采用压缩试验法测定陶瓷材料的抗压强度。

三、实验结果与分析1. 物理性能：（1）滑石瓷：密度为2.6g/cm³，介电常数为6.5，熔点为1557℃。

（2）氧化铍陶瓷：密度为3.0g/cm³，介电常数为7.2，熔点为2852℃。

（3）新型高熵多孔陶瓷：密度为1.8g/cm³，介电常数为4.0，熔点为2000℃。

2. 化学性能：（1）滑石瓷：耐酸、耐碱、耐腐蚀性能良好。

（2）氧化铍陶瓷：耐酸、耐碱、耐腐蚀性能良好，但在氧化气氛中1800℃时有明显挥发。

（3）新型高熵多孔陶瓷：耐酸、耐碱、耐腐蚀性能良好，在高温环境下稳定。

3. 力学性能：（1）滑石瓷：抗弯强度为50MPa，抗压强度为100MPa。

（2）氧化铍陶瓷：抗弯强度为200MPa，抗压强度为300MPa。

（3）新型高熵多孔陶瓷：抗弯强度为150MPa，抗压强度为250MPa。

四、结论1. 滑石瓷具有优良的介电性能、化学稳定性和力学性能，但烧结范围较窄，容易产生废品。

2. 氧化铍陶瓷具有高热导率、高熔点、高强度、高绝缘性、高的化学和热稳定性，在特种冶金、真空电子技术、核技术等领域得到广泛应用。

3. 新型高熵多孔陶瓷具有超强力学强度、高隔热性能，能在2000℃的高温下保持稳定性，在航空航天、能源化工等领域具有广泛的应用前景。

实验九陶瓷材料烧结工艺实验姓名：许航学号：141190093 姓名：王颖婷学号：141190083系别：材料科学与工程系专业：材料物理组号：A9 实验时间：5月11号1实验目的1）掌握陶瓷主要制备工艺的原理、方法与一定的操作技能。

2）通过实验了解陶瓷产品的设计程序与工艺过程。

3）掌握制备陶瓷材料的典型工艺流程，包括配方计算、称量、混料、筛分、造粒、成型、排塑、烧结、加工、性能测试等4）利用实验找出材料的最优烧结工艺，包括烧结温度和烧结时间5）了解压敏陶瓷等功能陶瓷的制备和性能检测2 实验背景知识2.1陶瓷陶瓷（ceramics）是我们日常生活接触较多，在国民经济中有许多重要应用的无机非金属材料之一。

传统概念的陶瓷是指所有以粘土为主要原料，并与其他矿物原料经过破碎混和成型烧成等过程而制得的制品,主要是常见的日用陶瓷、建筑卫生陶瓷等普通陶瓷(ordinary ceramics )。

随着社会的发展，出现了一类性能特殊，在电子、航空、生物医学等领域有广泛用途的陶瓷材料，称之为特种陶瓷(specieal ceramics )。

所有的陶瓷（材料及其制品）都有其特定的性能要求。

如：日用餐具要有一定的强度（strength）、白度（whiteness）、抗热冲击性（热稳定性）；对于电瓷有强度和介电性能要求；而特种陶瓷对性能及其热稳定性要求更高。

陶瓷的性能一方面受到其本征物理量（如热稳定系数、电阻率、弹性模量等）的影响，同时又与其显微结构密切相关。

而决定显微结构和本征物理量的是陶瓷的组成及其加工工艺过程。

其中陶瓷组成对显微结构、性能起决定作用。

2.2 陶瓷材料制备工艺陶瓷材料制备的一般工艺流程如图1所示。

图1. 陶瓷材料制备的一般工艺流程2.2.1 配方设计陶瓷坯料（body material）一般是由几种不同的原料配制而成。

性能不同的陶瓷产品，其所用原料的种类和配比不同，也即所谓坯料组成或配方不同。

陶瓷成分设计原则有：1）根据科研需要或用户的要求确定产品（充分考虑产品的物理化学性能和实用性能要求）；2）参考前人的经验和数据；3）了解各种原料对产品性质的影响；4）应满足生产工艺的要求；5）了解原料的品位、来源和到厂价格。

特种陶瓷材料实验指导书材料科学与工程学院2015.5实验一喷雾干燥法制备陶瓷粉体一、目的意义喷雾干燥法是将溶液分散成小液滴喷入热风中，使之迅速干燥的方法，它是一种广泛使用的造粒法，经过喷雾造粒后的粉料有很好的流动性、松装密度及素坯密度等都得到了明显改善。

本试验目的：①了解液相制备微粉的方法；②掌握喷雾造粒制备微粉的方法。

二、实验装置三、实验器材①喷雾干燥机一台②三维混料机一台③电子天平一台④粘度计4台⑤塑料搅拌罐四个⑥油酸、添加剂、乙醇、蒸馏水等⑦玻璃器皿四、实验步骤①设计SiC陶瓷粉料不同的配方；②用三维混料机制备流变性能良好的料浆；③将制备好的料浆用氨水调节PH值，使料浆呈现中性；④用蠕动泵将料浆打入喷雾造粒机中，在设定的进出口温度下造粒；⑤测量喷雾造粒后粉体的流动性、松装密度；⑥再将粉料进行颗粒级配后再次测定级配后的流动性和松装密度。

五、思考题①喷雾造粒时，进出口温度对造粒有何影响？②为什么要浆料的PH值调节为中性？③如何制备出流动性好、松装密度高的粉体？④为了保证流动性和松装密度都比较理想应该对喷雾造粒的粉料怎样处理？实验二特种陶瓷材料的成型一、目的意义新型陶瓷材料的成型方法很多，有压制成型（干压成型和等静压成型）、注射成型、技压成型等，最常用的是压制成型方法。

由于新型陶瓷材料的成型是陶瓷制备的关键技术环节，选择合适的成型方法有利于陶瓷制品的烧结和改善烧结体的性能。

本试验目的：①了解新型陶瓷材料的先进的成型方法；②掌握新型陶瓷材料常用成型方法的成型原理与步骤。

二、成型方法1、干压成型将经过造粒、流动性好，颗粒级配合适的粉料装入模具内，通过成型压机的柱塞施以外加压力，把配料压制成具有一定几何尺寸坯件的方法，是应用最广泛的一种成型方法。

加压方式有单向加压和双向加压两种。

干压成型应注意的问题如下。

（1）控制干压成型的坯料含水量在4%～8%左右。

（2）加压方式不同其成型结果也不同。

单向加压时，直接受压一端的压力大，密度大；远离加压一端的压力小，坯体密度小。

《陶瓷工艺学》实验指导书2008 年9 月1 H实验一、干压成形用粉料的颗粒分布的测定一、实验目的1、掌握粉料的制备方法；2、掌握粉料颗粒分成的表示方法和测定方法；3、掌握粉料颗粒度和颗粒分成对干压成形性能的影响。

二、实验原理陶瓷干压成形所用的粉料要冇一定的粒度、颗粒分布范围的要求，粒度过小，则不易排气、压实，易出现分层现象；同时还要求颗粒分布范围要窄，否则也不易压实，同时还会影响产品的强度。

粉料的颗粒分布的测定方法有很多，木实验选用筛析法，即：将一定量的陶瓷粉料用振动筛筛析，用各规格筛的筛余来表示其颗粒的分布。

三、实验设备GM滚轮磨机，烘箱，640()振动筛，天平等。

四、实验步骤1、用滚轮磨机磨制陶瓷泥浆并干燥制作成粉料备用；2、选取60目、80目、100目、140目、160目、200目的实验筛以孔径大小构成筛系；3、准确称取200g陶瓷粉料，放入振动筛中，开启电源进行充分振动过筛(^8min)；4、分别用称量瓶小心收集各筛上料(包括筛底)并称量，记录其重量。

五、实验数据及处理六、实验结果分析分析影响陶瓷粉料颗粒分布的因素及粉料的粒度和颗粒分布对干压成形产品的影响。

实验二、陶瓷坯体的干压成形一、实验目的1、掌握实验室干压成形方法；2、掌握影响干压成形坯体质量的影响因索。

二、实验原理陶瓷干压成形是用较大压力将含有一定水分的陶瓷粉料在模腔内压成具有一定大小、形状和强度的坯体的过程。

干压成形是建筑陶瓷（地板砖、内墙砖和外墙砖）常用的成形方法，它具有过程简单、坯体收缩小、致密度大、产品尺寸精确、对原料可塑性要求不高等特点。

三、实验设备GM滚轮磨机，10T油压制样机，烘箱等。

四、实验过程1、将配制好的陶瓷原料放入滚轮磨中磨制成泥浆（细度控制在100目筛筛余2%-5%）；2、将泥浆干燥成粉料备用（水分含量在8%左右）；3、将制备好的陶瓷粉料均匀地填满制样机的模腔，并按干压成形的基本要求压制成试饼，每组至少制作3块试饼并编号；4、用游标卡尺准确量取齐试饼的直径并做好记录。

陶瓷材料的烧成与烧结实验一、实验目的本实验课通过各组同学的实验结果，完成陶瓷材料的烧成工艺实验。

二、实验原理烧结的实质是粉坯在适当的气氛下被加热，通过一系列的物理、化学变化，使粉粒间的粘结发生质的变化，坯块强度和密度迅速增加，其他物理、化学性能也得到明显的改善。

经过长期研究，烧结机制可归纳为：①粘性流动；②蒸发与凝聚；③体积扩散；④表面扩散；⑤晶界扩散；⑥塑性流动等。

烧结是十个复杂的物理、化学变化过程，是多种机制作用的结果。

坯体在升温过程中相继会发生下列物理、化学变化：(1) 蒸发吸附水：(约l00℃)除去坯体在干燥时未完全脱去的水分；(2) 粉料冲结晶水排除，(300～700℃）；(3) 分解反应；(300～950℃)坯料中碳酸盐等分解，排除二氧化碳等气体。

(4) 碳、有机物的氧化；(450—800℃)燃烧过程，排除大量气体；(5) 晶型转变；(550一1300℃)石英、氧化铝等的相转变；(6) 烧结前期：经蒸发、分解、燃烧反应后，坯体变得更不致密，气孔可达百分之几十。

在表面能减少的推动力作用下，物质通过不周的扩散途径何颗粒接触点(颈部)和气孔部位填充，使颈部不断长大逐步减少气孔体积；细小颗粒间形成晶界，并不断长大；使坯体变得致密化。

在这过程中，连通的气孔不断缩小，晶粒逐渐长大，直至气孔不再连通，形成孤立的气孔，分布在晶粒相交位置，此时坯体密度可达理论密度的90％；(7) 烧结后期：晶界上的物质继续向气孔扩散、填充，使孤立的气孔逐渐变小，一般气孔随晶界一起移动，直至排出，使烧结体致密化。

·如再继续在高温下烧结，就只有晶粒长大过程。

如果在烧结后期，温度升得太快，坯体内封闭气孔来不及扩散、排出，只是随温度上升而膨胀，这样，会造成制品的“涨大”，密度反而会下降。

某些材料在烧结时会出现液相；加快；了烧络的过程。

可得到更致密的制品；(8)降温阶段：冷却时某些材料会发生相变，因而控制冷却制度，也可以控制制品的相组成：如要获得合适相组成的部分稳定的氧化锆固体电解质，冷却阶段的温度控制是很重要的；坯体烧结后在宏观上的变化是：体积收缩、致密度提高、强度增加。

（3）浆料：为了适应注浆成型、流延成型、热压铸成型工艺的需要，必须将陶瓷粉料调制成符合各种成型工艺性能的浆料。
陶瓷成型的方法有许多种，依产品的形状、大小、复杂性与精度等要求选用合适的成型方式。最常用的方法有干压法成型、注浆成型、挤压成型、冷等静压法成型（CIP),注射成型、流延成型、热压成型与热等静压成型(HIP)以及近几年来新开发的压滤成型、凝胶注成型、固体自由成型制造技术等。
式中f为微波工作频率；ε'为材料介电损耗；ε0为空间介电常数；E为微波电场强度；Cp为材料热容；ρ为材料密度。上式给出了微波烧结陶瓷材料时微波炉功率与微波腔内场强的关系以及微波场强的大小对加热速度的影响。微波烧结的功率决定了微波烧结场场强的大小，升温速率与烧结场场强、材料热容和材料密度密切相关。这对进行微波炉设计和进行试样烧结时对实验参数的设计提供了一个基本依据。
陶瓷材料的烧结工艺也分为三个阶段，升温阶段，保温阶段和降温阶段。
在升温阶段，坯体中往往出现挥发分排出、有机粘合剂等分解氧化、液相产生、晶粒重排与长大等微观现象。在操作上，考虑到烧结时挥发分的排除和烧结炉的寿命，需要在不同阶段有不同的升温速率。
保温阶段指型坯在升到的最高温度（通常也叫烧结温度）下保持的过程。粉体烧结涉及组成原子、离子或分子的扩散传质过程，是一个热激活过程，温度越高，烧结越快。在工程上为了保证效率和质量，保温阶段的最高温度很有讲究。烧结温度与物料的结晶化学特性有关，晶格能大，高温下质点移动困难，不利于烧结。烧结温度与材料的熔点有关系，对陶瓷而言是其熔点的—倍，对金属而言是其熔点的 倍。
研磨与筛分
对原料进行研磨的目的主要有两个：（1）使物料粉碎至一定的细度；（2）使各种原料相互混合均匀。陶瓷成形所用的粉料要有一定的粒度、颗粒分布范围的要求，粒度过小，则不易排气、压实，易出现分层现象；同还要求颗粒分布范围要窄，否则也不易压实，同时还会影响产品的强度。

1、使用范围:1.适用范围适用于原料工序坯浆料、釉浆料的比重检测和试验2、仪器设备2.1 100ml体积比重杯；2.2电子天平：感量0.1g，最大称量1000g；2.3不锈钢碟2.4取浆提子3、取样方法：在球磨筒体内、浆池往下50公分处取样约500g,釉线中的釉浆可直接用比重杯装, 球磨内取的浆过60目筛。

4、操作方法：将搅拌均匀的泥浆倒入比重瓶中，要求液面与瓶口持平，保持比重瓶水平，用螺旋方法盖紧盖子，多余的浆料和气泡用盖孔挤出，用手压紧盖孔位置，用清水冲洗干净比重杯外面的浆，然后用半干的毛巾抹干水，用天平称量G2(g)。

浆料比重=(G-G i) /100(g/ml)5、检测频次：每球一次。

6、检测报告检测结果填入《球磨装磨记录表》中。

一、 目的：确保所有进货得以检验，并符合企业进货检验的相关标准，预防不合格进货流入生 产工序。

二、 定义：无）原材料（土石料）的检验规范 1、验收原材料的流程:接到供应部送来的原材料样T 制备试样T 窑炉试烧T 测量、对比T 得 不合格退货 合格进厂卸车，盖章签字2、 试样的选定：将供应部送来的原材料充分混合均匀，并用锤子砸碎，然后综合取样 150g 和100g 待测。

3、 水分的测定：准确称取试样100g ，放在干燥箱中，110C 恒温20分钟，然后称取烘 干后的重量为W 则该原料的水分为: （100-W /100 X 100%4、试饼的制备： ①称取试样150g ,加水100g ,三聚磷酸钠0.5g 。

加入到快速磨中研磨10分钟。

② 将研磨好的泥浆过60目筛，置于110C 恒温的干燥箱中烘干半小时。

将烘干后的泥浆压碎成小颗粒或粉末状，置于天平上，按外加水6%的量加水。

将加过水的干泥浆压碎过60目筛。

将过筛后的粉料称取30g 倒入试饼模具中，加压至30MPa 成型。

将压好的试样写上原料名称、日期，置于110C 恒温干燥箱中烘干半小时，待烧。

5、 试饼的烧成：将烘干后的试饼放在碳化硅托盘上，随砖坯进入辊道窑烧成。
