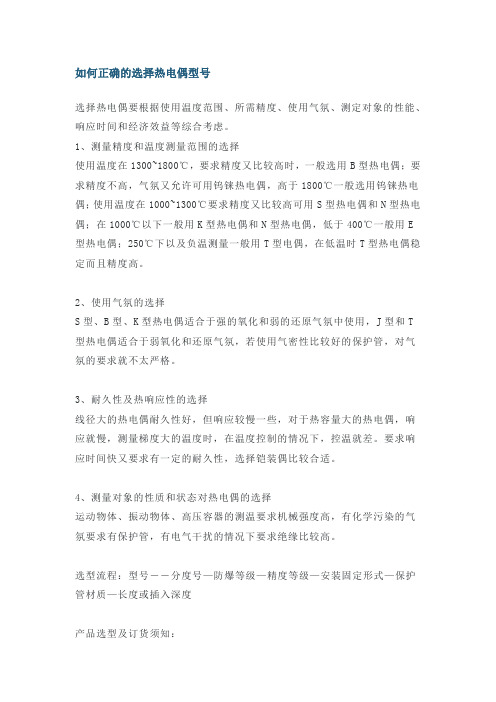

热电偶传感器的选用方法

如何正确的选择热电偶型号选择热电偶要根据使用温度范围、所需精度、使用气氛、测定对象的性能、响应时间和经济效益等综合考虑。

1、测量精度和温度测量范围的选择使用温度在1300~1800℃，要求精度又比较高时，一般选用B型热电偶；要求精度不高，气氛又允许可用钨铼热电偶，高于1800℃一般选用钨铼热电偶；使用温度在1000~1300℃要求精度又比较高可用S型热电偶和N型热电偶；在1000℃以下一般用K型热电偶和N型热电偶，低于400℃一般用E型热电偶；250℃下以及负温测量一般用T型电偶，在低温时T型热电偶稳定而且精度高。

2、使用气氛的选择S型、B型、K型热电偶适合于强的氧化和弱的还原气氛中使用，J型和T型热电偶适合于弱氧化和还原气氛，若使用气密性比较好的保护管，对气氛的要求就不太严格。

3、耐久性及热响应性的选择线径大的热电偶耐久性好，但响应较慢一些，对于热容量大的热电偶，响应就慢，测量梯度大的温度时，在温度控制的情况下，控温就差。

要求响应时间快又要求有一定的耐久性，选择铠装偶比较合适。

4、测量对象的性质和状态对热电偶的选择运动物体、振动物体、高压容器的测温要求机械强度高，有化学污染的气氛要求有保护管，有电气干扰的情况下要求绝缘比较高。

选型流程：型号－－分度号—防爆等级—精度等级—安装固定形式—保护管材质—长度或插入深度产品选型及订货须知：1、在选用及订货时，请注明2 产品型号2 分度号2 保护管材料及直径2 保护管总长L及置入深度I2 固定装置型式2 产品实际测量范围2、螺纹式固定装置型式在订货时不标注均为固定外螺纹M27×2，（其余螺纹固定型式均需注明）3、因用户特殊需要而与上述产品型号不符者，需要专门制造的产品，请注明您的特殊技术要求，来（或函）与我公司有关责任部门联系特殊订货。

原载：泰士特科技——全球领先的温度仪表制造商相关文章参考：热电偶的分度号种类及特点；不同温度热电偶选择技巧；热电偶型号的选择方法；热电阻、热电偶OEM定制咨询；哪些行业会用到贵金属热电偶，贵金属热电偶的应用；水泥厂热电偶的选型安装与维护热电偶摘要纠错编辑摘要热电偶是温度测量仪表中常用的测温元件,是由两种不同成分的导体两端接合成回路时，当两接合点热电偶温度不同时，就会在回路内产生热电流。

热电偶和热电阻的区别与识别方法热电偶和热电阻是工业上常用的两种温度传感器，它们在测量温度方面具有很好的性能。

然而，它们的工作原理和特点有很大的区别。

本文将就热电偶和热电阻的区别及识别方法进行详细的介绍，希望能够为大家对这两种传感器有一个更深入的了解。

一、热电偶和热电阻的工作原理1. 热电偶的工作原理热电偶是利用两种不同材料的热电势差产生的原理来测量温度的。

当两种不同金属相接形成闭合回路后，如果两个接头处于不同的温度下，就会在回路中产生一个热电动势，这种现象称为热电效应。

通过测量这个热电动势的大小，就可以确定两个接头处的温度差，从而测量出被测物体的温度。

热电偶的优点是测量范围广，精度高，响应速度快，但是对环境条件和测量电路的影响比较敏感。

2. 热电阻的工作原理热电阻是利用材料的电阻随温度变化的特性来测量温度的。

一般情况下，热电阻的电阻值随温度升高而增大，利用这个特性可以通过测量热电阻的电阻值来确定被测物体的温度。

热电阻的优点是测量精度高，线性好，但是响应速度相对较慢，不适合对温度变化较快的物体进行测量。

二、热电偶和热电阻的区别1. 原理区别热电偶利用热电效应来测量温度，而热电阻利用电阻随温度变化的特性来测量温度，两者的工作原理完全不同。

2. 测量范围区别热电偶的测量范围更广，可以用于测量-200℃至1800℃范围内的温度；而热电阻的测量范围相对较窄，一般在-200℃至600℃之间。

3. 线性特性区别热电偶的温度-电压变化是非线性的，而热电阻的温度-电阻变化是线性的。

4. 响应速度区别热电偶由于其工作原理的特性，响应速度比较快，适合对温度变化较快的物体进行测量；而热电阻的响应速度相对较慢，不适合对温度变化较快的物体进行测量。

5. 环境条件影响区别热电偶对环境条件和测量电路的影响比较敏感，容易受到干扰；而热电阻对环境条件和测量电路的影响相对较小。

6. 价格区别由于其工作原理和特性的不同，热电偶的制作工艺相对较为复杂，成本较高；而热电阻的制作工艺相对简单，成本较低。

热电偶的温度校准方法探索随着现代工业的发展，温度的准确测量变得越来越重要。

热电偶作为一种常用的温度传感器，广泛应用于许多领域。

然而，由于热电偶的性质以及使用环境的影响，其温度测量值可能存在一定的偏差。

为了确保准确的温度测量，热电偶的温度校准就变得至关重要。

一、校准方法的选择热电偶的温度校准方法有许多种，如干点校准、液点校准和的开放水浴校准等。

根据不同需求和精度要求，选择适当的校准方法至关重要。

1. 干点校准干点校准是一种常见的校准方法，使用纯净干燥的高温环境来校准热电偶。

常见的干点校准方法包括电炉法、电阻体法和光源法。

这种方法适用于较低温度范围，通常可达500℃以下。

干点校准精度较高，但需要专门的设备和环境。

2. 液点校准液点校准是通过将热电偶浸入已知温度的液体中进行校准。

常见的液点校准液体包括铱、钯和钽等金属的冰点或沸点。

液点校准方法适用于较高温度范围，通常可达到1000℃以上。

由于液体点和热电偶接触后容易发生化学反应，导致测量误差，因此在液点校准时需特别注意材料的选择和实施条件。

3. 开放水浴校准开放水浴校准是将热电偶浸入水浴中进行校准。

这种方法相对简单，适用于温度范围在冰点到100℃之间的热电偶。

由于水的容易蒸发和浸润性，开放水浴校准的稳定性较差，需要定期校准。

二、校准步骤无论是哪种校准方法，都需要进行相应的步骤来保证校准的准确性和可重复性。

1. 准备工作首先，需要准备好校准设备和环境。

校准设备包括电炉、温度控制仪器和标准温度传感器。

校准环境应尽量避免干扰因素，保证稳定和准确的温度控制。

2. 温度均衡在进行校准之前，要确保热电偶和校准设备处于热平衡状态。

此步骤的目的是消除由于温度梯度引起的误差。

3. 监测和记录在校准过程中，需要实时监测热电偶和标准温度传感器的输出，并记录下两者之间的温度差异。

这些数据将在后续的分析和处理中起到关键的作用。

4. 数据分析根据监测和记录的数据，可以对校准结果进行分析。

热电偶的正确选型热电偶是一种常见的温度测量传感器，广泛应用于各种工业自动化和实验研究中。

正确选型热电偶对于确保温度测量的精确度和可靠性非常重要。

本文将介绍热电偶的基本原理、选型方法以及注意事项。

热电偶的基本原理热电偶是利用两种不同材料的热电势产生温度差电压的原理进行测量。

热电偶由两种不同的金属合为一体，形成一条热电回路。

当两端温度不同时，会在回路中产生一个微小电位差，称为“热电势”，其大小与温差成正比。

从而通过测量这个电势差，计算出两端的温度差。

常见的热电偶种类有K、J、T、E、S、R等，其中K和J型热电偶是使用最广泛的两种。

热电偶的选型方法1. 测量温度范围在选购热电偶之前，要先明确需要测量的温度范围。

不同种类的热电偶有不同的温度测量范围，如K型热电偶的测量范围为-200℃至+1372℃，而T型热电偶的测量范围为-270℃至+400℃。

因此，根据具体应用需要选择合适的热电偶。

2. 与被测物质的化学性质相适应不同材质的热电偶对被测物质的化学性质有不同的适应性，如耐氧化性好的S型热电偶适用于测量高温氧化性环境下的温度，而K型热电偶则不适用于测量含氩、硫、铅等元素的气体。

3. 精度和稳定性热电偶的精度和稳定性是非常重要的指标。

一般情况下，热电偶的精度可达0.1%0.5%，而稳定性可达0.1%1%。

4. 防护等级选购热电偶时还要考虑其防护等级。

防护等级越高，热电偶就越抗干扰，同时也越适合在恶劣环境下使用。

一般情况下，热电偶的防护等级为IP65~IP68等级。

5. 特殊要求如果有特殊的要求，例如抗辐射、高压、耐磨、抗振等，需要根据具体需求选型。

热电偶选型的注意事项在选型时还需要注意以下几点：•选择正规品牌，确保质量可靠；•注意热电偶的接线方式，接线不正确会对测量结果产生严重影响；•注意影响热电偶精度的因素，如电源、温度梯度、悬挂方式等；•在特殊环境下使用时，需对热电偶进行特殊处理，如增加泄压装置、选择合适的连接线等；•定期校准热电偶的精度，确保测量准确。

热电偶注意事项
热电偶是一种常用的温度传感器，其工作原理是利用两种不同金属的热电势差来测量温度。

在使用热电偶时，需要注意以下事项：
1. 选用合适的热电偶型号和规格。

不同类型和规格的热电偶适用于不同的温度范围和工作环境，应根据具体要求进行选择。

2. 安装时要注意保护热电偶的接头。

热电偶接头处是最容易受损的地方，应避免弯曲、扭曲、拉伸等操作，以免影响测量精度。

3. 确保接线正确。

热电偶有两个导线，分别为正负极，需要正确连接到相应仪器或控制系统中。

4. 避免过度拉伸或压缩导线。

过度拉伸或压缩导线会导致信号失真或损坏热电偶。

5. 防止磁场干扰。

在使用过程中要避免与强磁场接触，否则会影响测量精度。

6. 注意环境温度变化。

环境温度变化会影响到整个热电偶系统的测量精度，应尽可能保持环境温度稳定。

7. 定期校准。

热电偶在使用一段时间后会发生漂移，需要定期进行校准，以确保测量精度。

总之，在使用热电偶时，需要注意保护接头、正确接线、避免过度拉
伸或压缩导线、防止磁场干扰、注意环境温度变化和定期校准等事项，以确保测量精度和稳定性。

温度传感器的选择与使用方法温度传感器是一种常见的用于测量和监控温度的设备，广泛应用于各个领域，如工业自动化、家电控制、环境监测等。

在选择和使用温度传感器时，我们需要考虑多个因素，包括测量范围、精确度、响应时间以及环境适应能力等。

本文将介绍一些温度传感器的常见类型，并提供一些使用方法和注意事项。

一、热电偶热电偶是一种使用热电效应来测量温度的传感器。

它由两种不同金属的导线组成，当两个接点处于不同温度时，就会产生电压差。

热电偶具有广泛的测量范围和较高的精确度，适用于高温环境。

然而，在低温和微小温度变化的情况下，热电偶的测量精度可能较低。

此外，在选用和安装热电偶时，需要考虑导线的材质和长度等因素，以确保测量结果的准确性。

二、热敏电阻热敏电阻是一种电阻值随温度变化的传感器。

常见的热敏电阻有正、负温度系数两种。

正温度系数的热敏电阻，例如铂电阻，其电阻值随温度的上升而增大。

负温度系数的热敏电阻，例如石墨烯电阻，其电阻值随温度的上升而减小。

热敏电阻具有较高的测量精确度和响应速度，适用于室温及常规温度范围。

在选用热敏电阻时，需要考虑其温度系数、灵敏度和稳定性等因素，以确保测量结果的可靠性。

三、红外线温度传感器红外线温度传感器是一种无接触式的测温设备，通过接收被测物体散射的红外线辐射来计算其表面温度。

与其他传感器相比，红外线温度传感器具有快速响应、广泛测量范围以及适用于复杂环境的优势。

然而，红外线温度传感器的测量结果可能受到环境因素（如污染、反射等）的影响，因此在使用时需要注意校准和避免干扰。

四、选择与使用方法在选择温度传感器时，我们首先需要明确测量的温度范围和要求的精度。

不同的传感器适用于不同的温度范围和精确度要求。

同时，我们还需要考虑传感器的响应时间、环境适应能力以及成本等因素。

在使用温度传感器时，我们需要注意以下几点。

首先，正确安装和连接传感器，以避免测量误差。

其次，定期校准传感器，以确保其测量结果的准确性。

物理实验中常用的温度传感器及其使用方法在物理实验中，温度传感器是不可或缺的工具之一。

它能够测量物体的温度，提供重要的数据支持，帮助科学家进行实验研究。

本文将介绍一些常用的温度传感器及其使用方法，以帮助读者更好地了解这一领域。

1. 热电偶（Thermocouple）热电偶是最常见和广泛使用的温度传感器之一。

它是由两种不同金属材料组成的电偶，根据热电效应来测量温度。

当两种金属连接在一起时，在温度变化时会产生电压变化。

通过测量这个电压变化，就可以计算出温度的变化。

热电偶的使用方法相对简单。

首先，将热电偶与待测物体的接触部分连接。

然后，使用一个电压计或温度计测量电压变化，并将其转化为相应的温度值。

需要注意的是，热电偶对环境的干扰比较敏感，因此要保证实验环境的稳定性。

2. 铂电阻温度计（Platinum Resistance Thermometer）铂电阻温度计是一种基于电阻与温度之间的关系进行测量的传感器。

它使用铂金作为感测元件，根据铂电阻随温度的变化而变化来测量温度。

使用铂电阻温度计时，首先需要将它与待测物体接触的部分固定。

然后，将一个稳定的电流通过铂电阻，测量电阻的变化。

通过已知的电阻-温度关系，可以得出相应的温度值。

铂电阻温度计具有较高的精度和稳定性，广泛应用于工业和科学领域。

然而，它的价格较高，所以在一些低成本的实验中可能不太适用。

3. 热敏电阻（Thermistor）热敏电阻是一种电阻随温度变化而变化的传感器。

它通常由陶瓷或半导体材料制成，灵敏度较高。

热敏电阻主要分为正温度系数（PTC）和负温度系数（NTC）两种类型。

使用热敏电阻时，需要将它与待测物体的接触部分连接。

然后，通过测量电阻的变化来计算温度的变化。

由于热敏电阻的电阻-温度关系是非线性的，因此需要使用特定的校准曲线来将电阻值转化为温度值。

热敏电阻在实验室和工业领域都有广泛的应用。

由于其较低的成本和高精度，它成为许多实验室中常用的温度传感器之一。

温度传感器—热电偶测温实验一、实验原理：由两根不同质的导体熔接而成的闭合回路叫做热电回路，当其两端处于不同温度时则回路中产生一定的电流，这表明电路中有电势产生，此电势即为热电势。

图1 热电偶测温系统图图1中T 为热端，To 为冷端，热电势Et=)T ()T (o AB AB本实验中选用两种热电偶镍铬—镍硅（K ）和镍铬—铜镍（E ）。

实验所需部件：K 、E 分度热电偶、温控电加热炉、214位数字电压表（自备） 二、实验步骤：1、观察热电偶结构（可旋开热电偶保护外套），了解温控电加热器工作原理。

温控器：作为热源的温度指示、控制、定温之用。

温度调节方式为时间比例式，绿灯亮时表示继电器吸合电炉加热，红灯亮时加热炉断电。

温度设定：拨动开关拨向“设定”位，调节设定电位器，仪表显示的温度值℃随之变化，调节至实验所需的温度时停止。

然后将拨动开关扳向“测量”侧，（注：首次设定温度不应过高，以免热惯性造成加热炉温度过冲）。

2、首先将温度设定在50℃左右，打开加热开关，热电偶插入电加热炉内，K 分度热电偶为标准热电偶，冷端接“测试”端，E 分度热电偶接“温控”端，注意热电偶极性不能接反，而且不能断偶，214位万用表置200mv 档，当钮子开关倒向“温控”时测E 分度热电偶的热电势，并记录电炉温度与热电势E 的关系。

3、因为热电偶冷端温度不为0℃，则需对所测的热电势值进行修正E （T ，To ）=E(T,t 1)+E(T 1,T 0)实际电动势＝测量所得电势 ＋温度修正电势查阅热电偶分度表，上述测量与计算结果对照。

4、继续将炉温提高到70℃、90℃、110℃和130℃，重复上述实验，观察热电偶的测温性能。

三、注意事项：加热炉温度请勿超过150℃，当加热开始，热电偶一定要插入炉内，否则炉温会失控，同样做其它温度实验时也需用热电偶来控制加热炉温度。

热电阻和热电偶是两种常见的温度传感器，它们都可以用来测量温度。

热电阻是一种电阻随温度变化的元件，而热电偶则是一种将温度变化转换为电压信号的元件。

根据不同的应用场景和需求，热电阻或热电偶作为传感元件的温度传感器可以分为以下几种类型：
1. 普通型温度传感器：这种类型的温度传感器主要用于测量一般的温度范围，如0℃~100℃。

它们通常具有较高的精度和稳定性，适用于各种工业应用。

2. 高温型温度传感器：这种类型的温度传感器主要用于测量高温环境，如100℃~300℃。

它们通常采用特殊的材料和结构设计，以承受高温环境下的工作条件。

3. 低温型温度传感器：这种类型的温度传感器主要用于测量低温环境，如-200℃~0℃。

它们通常采用特殊的材料和结构设计，以承受低温环境下的工作条件。

4. 高精度型温度传感器：这种类型的温度传感器主要用于测量高精度的温度值，如±0.1℃。

它们通常采用先进的技术和工艺，以提高测量精度和稳定性。

5. 快速响应型温度传感器：这种类型的温度传感器主要用于测量快速变化的温度值，如每秒几十次到几百次。

它们通常采用高速响应的电路和算法，以实现快速测量和控制。

两种简单精确灵活的热电偶温度测量方法Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】两种简单、精确、灵活的热电偶温度测量方法简介热电偶是一种广泛用于温度测量的简单元件。

本文简单概述了热电偶，介绍了利用热电偶进行设计的过程中常见的挑战，并提出两种信号调理解决方案。

第一种方案将参考接合点补偿和信号调理集成在一个模拟IC内，使用更简便；第二种方案将参考接合点补偿和信号调理独立开来，使数字输出温度感应更灵活、更精确。

热电偶原理如图1所示，热电偶由在一头相连的两根不同金属线组成，相连端称为测量（“热”）接合点。

金属线不相连的另一头接到信号调理电路走线，它一般由铜制成。

在热电偶金属和铜走线之间的这一个接合点叫做参考（“冷”）接合点。

图1.热电偶*我们使用术语“测量接合点“和“参考接合点”而不是更传统的“热接合点”和“冷接合点”。

传统命名体系可能会令人产生困惑，因为在许多应用中，测量接合点可能比参考接合点温度更低。

在参考接合点处产生的电压取决于测量接合点和参考接合点两处的温度。

由于热电偶是一种差分器件而不是绝对式温度测量器件，必须知道参考接合点温度以获得精确的绝对温度读数。

这一过程被称为参考接合点温度补偿（冷接合点补偿）。

热电偶已成为在合理精度内高性价比测量宽温度范围的工业标准方法。

它们应用于高达约+2500°C的各种场合，如锅炉、热水器、烤箱和风机引擎等。

K型是最受欢迎的热电偶，包括Chromel和Alumel（特点是分别含铬、铝、镁和硅的镍合金），测量范围是–200°C至+1250°C。

为什么使用热电偶？优点•温度范围广：从低温到喷气引擎废气，热电偶适用于大多数实际的温度范围。

热电偶测量温度范围在–200°C至+2500°C之间, 具体取决于所使用的金属线。

•坚固耐用：热电偶属于耐用器件，抗冲击振动性好，适合于危险恶劣的环境。

热电偶温度传感器的正确调试方法热电偶温度传感器是一种常用的温度测量设备，利用热电效应来实现温度测量。

它具有响应速度快、精度高、稳定可靠等特点，被广泛应用于工业自动化控制、实验室研究、以及温度监测等领域。

正确调试热电偶温度传感器非常重要，可以确保传感器正常工作，提供准确可信的温度测量结果。

下面将详细介绍热电偶温度传感器的正确调试方法。

调试热电偶温度传感器的步骤主要包括：选择合适的热电偶材料、连接线，连接传感器到测量仪表，进行零点校准和放大器增益调节等。

以下是具体的调试步骤和注意事项：1. 选择合适的热电偶材料：热电偶材料的选择要根据测量温度范围和环境条件等因素来确定。

常见的热电偶材料有K型、J型、T型等，每种材料都有其适用的温度范围和特性。

在选择时要考虑材料的耐高温性能、抗腐蚀性能等。

2. 连接线的选择和连接：热电偶温度传感器的连接线是将传感器连接到测量仪表的关键部分，一定要选择合适的连接线。

连接线应具有很好的导电性能、绝缘性能以及抗干扰能力。

常见的连接线有铜、镍钎焊线等。

连接线需要可靠地连接到热电偶的接头上，一般通过螺纹连接或者焊接方式进行连接。

3. 将传感器接入测量仪表：将热电偶传感器的连接线接入到测量仪表上相应的接口中。

确保接口的连接正确，引线没有接错。

在接线之前，可以先检查一下仪表的设置是否正确，如测量范围、单位、指示方式等。

4. 进行零点校准：零点校准是为了消除热电偶温度传感器在零点位置的误差，使传感器所测得的温度值更加准确。

零点校准可以通过测量环境中的零点温度，然后调整仪表的零点位置来实现。

在进行零点校准前，需要保证测量环境中的温度是稳定的，并且与热电偶传感器的工作温度范围相吻合。

5. 进行放大器增益调节：放大器增益调节是为了保证热电偶温度传感器在整个工作范围内有较好的测量精度。

放大器增益需要根据传感器的输出信号进行调节，使得输出信号与实际温度值具有一定的线性关系。

放大器增益调节一般通过调整放大器的增益电阻或者放大器的调零电位器来实现。

常用热电偶温度传感器的特性及测量范围R型热电偶：铂铑13-铂热电偶，温度范围0～1600℃。

优点：耐热性、安定性、再现性良好及较优越的精确度；耐氧化、耐腐浊性良好；可以做为标准使用。

缺点：热电动势值小；在还元  性气体环境较脆  弱(特别是氢、金属蒸气)；补偿导线误差大；价格高昂。

S型热电偶：铂铑10-铂热电偶，温度范围0～1600℃，旧分度号LB-3。

优点：耐热性、安定性、再现性良好及较优越的精确度；耐氧化、耐腐浊性良好；可以做为标准使用。

缺点：热电动势值小；在还元性气体环境较脆弱(特别是氢、金属蒸气)；补偿导线误差大；价格高昂。

K型热电偶：镍铬-镍硅热电偶、镍铬-镍铝热电偶，温度范围-200～1300℃。

优点：热电动势之直线性良好；1000℃以下耐氧化性良好；在金属热电偶中安定性属良好。

缺点：不适用于还元性气体环境，特别是一氧化碳、二氧化硫、硫化氢等气体；热电动势与贵金属热电偶相比较经时变化较大；受短范围排序之影响会产生误差。

B型热电偶：铂铑30-铂铑6热电偶，温度范围600～1800℃，旧分度号LL-2，自由端在0～50℃内可以不用补偿导线。

优点：适用1000℃以上至1800℃；在常温环境下热电动势非常小，不需补偿导线；耐氧化、耐腐浊性良好；耐热性与机械强度较R型优良。

缺点：在中低温域之热电动势极小，600℃以下测定温度不准确；热电动势值小；热电动势之直线性不佳；价格高昂。

N型热电偶：镍铬硅--镍硅热电偶，温度范围-270～1300℃。

优点：热电动势之直线性良好；1200℃以下耐氧化性良好；为K型之改良型，克服了K型热电偶在300～500℃之间由于镍铬合金的晶格短程有序而引起的热电动势不稳定和在800℃左右镍铬合金发生择优氧化而造成的热电动势不稳定的不足。

受Green Rot(高温腐蚀性)之影响较小，耐热温度较K型高。

缺点：不适用于还元性气体环境；热电动势与贵金属热电偶相比较经时变化较大。

pt100热电偶温度传感器检定点（R0和R100）选择与检定方法昌晖仪表在本文介绍Pt100铂电阻检定点选择方法、R0和R100检定与合格推断依据，是各行业验收Pt100是否合格的技术标准。

文章内容节选自国家标准DL/T 774-2023。

Pt100检定点选择与基本方法1、各等级Pt100的检定点，均应选择0℃和100℃，并检查实际电阻温度系数a的符合性；2、当℃a不符合要求时，应进行表1中相应允差等级有效温度范围的上限（或下限）的温度的检定；3、Pt100和二等标准铂电阻温度计的电阻值测量，均应采纳四线制测量方法；4、校验Pt100时通过热电阻电流应不大于1mA，宜选用符合测量精确度要求的数字多用表；铂电阻的方法，交替重复不少于4次（包括电流换向），分别取平均值作为测量结果。

R0(温度为0℃时的电阻值)的检定1、在冰点槽(或具有0℃的恒温槽，偏差不超过±0.2℃)中，分别测量Pt100的电阻值与二等标准铂电阻温度计测量的温度，比较和计算其0℃的偏差值±℃t0；2、爱护管可以拆卸的热电阻，应放置在内径略大于感温元件直径的玻璃试管中，管口用脱脂棉或木塞塞紧后，插入冰水充分混合的冰点槽内，插入深度应不小于30mm；3、爱护管不行拆卸的Pt100热电阻，可直接插入介质中，检定时测量数据稳定所方可读数；4、假如使用0℃恒温槽，Pt100热电阻应有足够的插入深度，尽可能削减热损失；5、检定AA级以上的Pt100热电阻，为减小测试不确定度，宜在水三相点瓶中测量。

R100(温度为100℃时的电阻值)和Rt(温度为t℃时的电阻值)的检定1、在100℃的恒温槽中测量Pt100热电阻R100的电阻值，并与二等标准铂电阻温度计测量的温度进行比较，计算其100℃的偏差值℃t100；2、可拆卸Pt100热电阻的Rt检定与R0的检定一样，将感温元件放置在玻璃试管中(检定温度高于400℃应放置在石英试管中)；3、插入恒温槽并保证足够的插入深度，待热平衡后连续增加插入深度l0mm，重新达到热平衡后电阻值的变化，应不超过允许误差的5%；4、当温度t高于500℃，热电阻应以小于1℃/min的速率随槽冷却至0℃后，再从控温槽中取出；5、恒温槽的检定点温度应不超过±2℃，且10min之内变化应不超过±0.02℃。

几种持殊用途的热电偶
（1）铱和铱合金热电偶 如铱50铑—铱10钌热电偶它 能在氧化气氛中测量高达2100℃的高温。 （2）钨铼热电偶 是60年代发展起来的，是目前一种 较好的高温热电偶，可使用在真空惰性气体介质或氢 气介质中，但高温抗氧能力差。国产钨铼-钨铼20热 电偶使用温度范围300～2000℃分度精度为1％。 （3）金铁—镍铬热电偶 主要用在低温测量，可在 2～273K范围内使用，灵敏度约为10μV／℃。 （4）钯—铂铱15热电偶 是一种高输出性能的热电 偶，在1398℃时的热电势为47.255mV，比铂—铂铑10 热电偶在同样温度下的热电势高出3倍，因而可配用 灵敏度较低的指示仪表，常应用于航空工业。
后一种情况必须考虑输入的采样通道中除了热电动势之外还应该有冷端温度信号如果多个热电偶的冷端温度不相同还要分别采样若占用的通道数太多宜利用补偿导线把所有的冷端接到同一温度处只用一个冷端温度传感器和一个修正t0的输入通道就可以了
（一）热电偶常用材料 1．铂—铂铑热电偶(S型)
分度号LB—3
工业用热电偶丝：Φ0.5mm，实验室用可更细些。 正极：铂铑合金丝,用90％铂和10％铑(重量比)冶炼而成。 负极：铂丝。 测量温度：长期：1300℃、短期：1600℃。 特点： n 材料性能稳定，测量准确度较高；可做成标准热电偶 或基准热电偶。用途：实验室或校验其它热电偶。 n 测量温度较高，一般用来测量1000℃以上高温。 n 在高温还原性气体中（如气体中含Co、H2等）易被侵 蚀，需要用保护套管。 n 材料属贵金属，成本较高。 n 热电势较弱。
5. 冷端补偿器法
利用不平衡电桥产生热电势补偿热电偶因冷端温度变化 而引起热电势的变化值。不平衡电桥由R1、R2、R3(锰铜 丝绕制)、RCu(铜丝绕制)四个桥臂和桥路电源组成。 设计时，在0℃下使电桥平衡(R1=R2=R3=RCu)，此时Uab=0 ，电桥对仪表读数无影响。 T U U E (T,T )

项目：热电偶测温传感器的安装与测试一、背景介绍随着工业自动化的不断深入，各种传感器也得到了广泛应用。

其中，热电偶是一种常见的测量温度的传感器，其工作原理是利用热电效应来测量温度。

在很多工业生产过程中，需要测量各种温度，因此热电偶的安装和测试变得尤为重要。

二、热电偶的安装1. 确定安装位置在选择热电偶的安装位置时，应考虑以下因素：•测量温度的位置：尽可能选择与要测量的位置接近的位置，以减小误差。

•热电偶长度：确定热电偶的长度，一般选择安装长度的1/3处接头，在另外1/3处加弯头，以避免温度梯度对测量的影响。

•安装环境：应考虑安装环境的温度、湿度、腐蚀性等因素。

2. 安装步骤根据上述考虑因素，可以按照以下步骤进行热电偶的安装：1.现场勘测：对要安装的地方进行勘测，确定安装位置。

2.安装支架：根据勘测结果，安装相应的支架。

3.切割热电偶：将热电偶按照需求长度进行切割，并在1/3处接头，在另外1/3处加弯头。

4.固定热电偶：将切割好的热电偶按照需求固定在支架上，并连接好导线。

5.封闭热电偶：针对不同的安装环境，可进行热电偶的封闭处理，以保护热电偶和连接导线。

三、热电偶的测试1. 测试前准备在进行热电偶的测试前，需要进行下列的准备工作：1.测温仪器：选择合适的测温仪器，保证测量的准确性。

2.标定：进行热电偶的标定，以保证测量的准确性。

3.温度稳定：将温度稳定在所需测试的范围内，并等待一段时间，以避免温度梯度对测量的影响。

4.连接：将热电偶与测温仪器进行连接。

2. 测试过程在准备工作完成后，可以进行以下的测试过程：1.测量温度：将热电偶接触要测试的物体或介质并等待几秒钟，读取测量结果。

2.记录数据：记录测量结果和测试时间等相关数据。

3.分析统计：对测量结果进行分析和统计，如计算平均值、方差等。

3. 测试后处理在测试结束后，可以进行以下处理工作：1.数据处理：对测量结果进行处理，如去除异常值、平滑数据等。

2.结果：将处理后的数据进行结果，撰写测试报告。

热电偶传感器的应用领域
工业自动化
在工业生产过程中，热电偶传感 器常用于测量各种气体和液体的 温度，控制生产过程中的温度参 数。
科学研究
在物理、化学、生物学等科学研 究中，热电偶传感器可用于测量 各种温度变化，如生物体内温度 变化、化学反应过程中的温度变 化等。
医疗领域
在医疗领域，热电偶传感器可用 于测量人体温度、血液温度等， 为医疗诊断和治疗提供重要数据 。
《热电偶传感器》PPT课件
contents
目录
• 热电偶传感器概述 • 热电偶传感器的性能参数 • 热电偶传感器的设计与优化 • 热电偶传感器的校准与标定 • 热电偶传感器的实际应用案例
01 热电偶传感器概 述
定义与工作原理
定义
热电偶传感器是一种将温度差转换为 电势差的传感器，通过测量电势差来 推算温度差。
要点二
要求
定期进行校准与标定，确保传感器性能稳定；遵循相关标 准和规范。
校准与标定的方法与步骤
方法：采用标准温度源、标准
步骤
电阻箱等设备进行校准与标定
。
01
02
1. 准备标准设备和热电偶传感 器；
03
2. 将热电偶传感器连接到标准
设备上；
04
3. 按照规定的测试条件进行测 试；
05
4. 记录测试数据并进行分析。
详细描述
在汽车发动机排放系统中，尾气温度是衡量发动机工作 状态的重要参数。热电偶传感器安装在排气管中，可以 实时监测尾气的温度变化。当尾气温度异常升高时，可 能表明发动机存在故障或燃烧不充分，需要采取相应措 施进行维修或调整。通过监测尾气温度，可以确保发动 机正常运转和排放达标，提高汽车的安全性能和环保性 能。

热电偶测温方案热电偶测温是一种常用的工业温度测量方法，它具有测量范围广、响应速度快、精度高等优点。

在工业生产中，热电偶测温方案多用于高温、低温等特殊环境下的温度测量。

1. 热电偶原理热电偶传感器是利用两种不同的金属导线焊接在一起，形成一个热电偶。

当两个热端在不同的温度下时，将会在导线之间产生一个电动势，该电动势与两个热端的温度差有关。

热电偶通常由两个细小的金属线材（或带状导线）组成，它们的材质通常不同。

热电偶的热端（测量温度的位置）接触测量物体，另一端连接温度计。

2. 选用热电偶类型和材料根据测量需要，选用相应材料的热电偶。

热电偶材料的选择主要取决于测量温度范围和应用环境。

通常工业应用中，K型热电偶使用最为广泛。

在进行热电偶测温之前，需要先对热量传导进行一些修正，如使用冷端温度补偿来提高温度测量的精确度。

3. 安装热电偶在工业环境下，热电偶往往面临着较为复杂的安装环境。

在安装热电偶之前，需要先进行现场勘察，确定热电偶的安装点及加工方案，确保安装的准确性。

为了保证测量精度，热电偶应该尽可能接触测量物体的表面。

在测量高温时，为了保护其它设备不受到热波侵害，通常需要在热电偶表面套上保护管，并通过管道将热电偶和仪表连接起来。

4. 接线和调试将热电偶的引线和测量仪表进行连接，并按照仪表的说明进行调试。

在调试过程中，需要根据热电偶类型和测量范围进行相应的设置。

需要注意热电偶的接线是否正确，热电偶的引线尽可能不要交叉，以避免互相干扰。

5. 校准在进行实际测量之前，需要对热电偶进行校准。

校准的目的在于验证热电偶的精度和设置正确性。

校准的方法多种多样，可以电气校准、标准量值检验等等。

可以向生产商咨询或者委托第三方实验室的帮助来进行校准。

6. 维护和保养定期进行维护和保养，主要包括检查热电偶和引线是否完好、清除附着在热电偶附近的污物以及保护套（管）是否磨损、老化、裂纹等。

如发现故障，应及时更换。

结论：上述就是热电偶测温方案的几个重要环节，通过准确选用热电偶类型和材料、合理安装，保持引线清洁、正确接线和校准等环节，能够确保热电偶的测量精度，确保测试数据真实有效。
