1.消防设备穿线与编码注意事项:1)每个回路最多带256个地址。
2)电源线必须正负极。
3)消火栓按钮可以穿4根线或是6根线,如果穿4根线,两根为信号线,两根为起泵线,需要把消火栓按钮跳了跳针,编上消防泵泵号。
4)直起设备如消防泵和风机,直起线只需要三根,不需要模块。
5)总线电话分机不需要模块,其只在总线电话主机上占点位,分机后面有拨码开关。
且电话分机的电话线与手报按钮的电话线必须分开穿线。
6)火灾显示盘只需要接信号线和电源线,地址在火灾显示盘通电后在其本机地址上设置。
7)气体区布线,气体灭火控制盘,接信号线电源线与主机相连接,且每台气体灭火控制盘在主机上占两个地址,气体板后面有拨码开关。
而气体盘到现场设备的紧急启停按钮,放气指示灯,非编声光,钢瓶电磁阀和压力开关为多线制。
8)LD4400EN-2模块和LD6800EC-2模块在主机上均占两个地址,编码时编一个号码默认两个。
9)模块分类及功能。
LD4400EN-1模块,输入模块,监视信号阀,水流指示器,压力开关,和常开阀等设备,压15K电阻。
LD6800EC-1模块,输入输出模块,控制设备有电梯,风机,水泵,风口,卷帘门,非消防切电,应急照明等设备,压 5.1K和82K电阻。
LD6804EN模块,输出模块,为广播专用模块,只用于控制广播音响1~15个,压200K电阻。
2 地址编码表的制作1)地址编码表有固有格式,首先应划分好回路,利达设备每个回路(0~255)256个地址点,从0回路开始。
2) 地址编码表应按一定的顺序进行编码,先编探测类的设备,后编模块类的设备。
最好能制成电子版的表格,以便于存档。
3 CRT软件制作要求1)需要消防公司提供电子版的图纸,并在其图纸每个设备旁标注上设备回路号及地址号,还需要清晰的地址回路表。
2)由于CRT软件需要发回北京总部制作,需要至少20个工作日,所以项目如急用,需提前准备以上资料。
古希腊哲学大师亚里士多德说:人有两种,一种即“吃饭是为了活着”,一种是“活着是为了吃饭”.一个人之所以伟大,首先是因为他有超于常人的心。

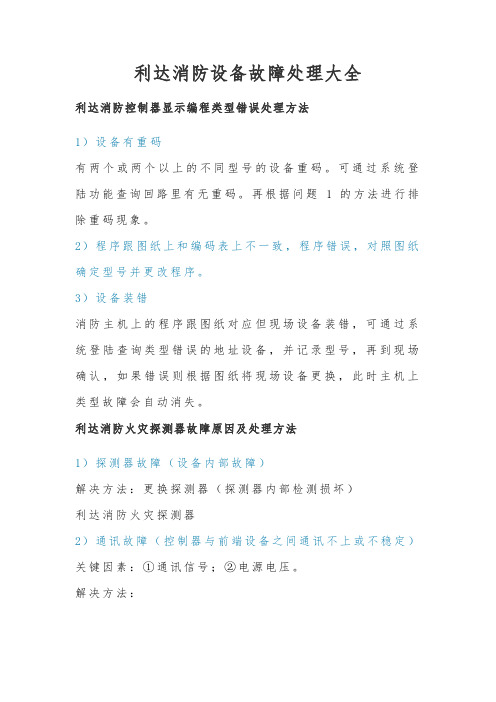

利达消防设备故障处理大全利达消防控制器显示编程类型错误处理方法1)设备有重码有两个或两个以上的不同型号的设备重码。
可通过系统登陆功能查询回路里有无重码。
再根据问题1的方法进行排除重码现象。
2)程序跟图纸上和编码表上不一致,程序错误,对照图纸确定型号并更改程序。
3)设备装错消防主机上的程序跟图纸对应但现场设备装错,可通过系统登陆查询类型错误的地址设备,并记录型号,再到现场确认,如果错误则根据图纸将现场设备更换,此时主机上类型故障会自动消失。
利达消防火灾探测器故障原因及处理方法1)探测器故障(设备内部故障)解决方法:更换探测器(探测器内部检测损坏)利达消防火灾探测器2)通讯故障(控制器与前端设备之间通讯不上或不稳定)关键因素:①通讯信号;②电源电压。
解决方法:1.检查探测器的总线输入电压,要求电压为直流13-24V之间2.固定地址通讯故障(可以登录,但通讯不稳定)探测器损坏--更换探测器3.总线不稳定,不是固定地址报通讯故障①通讯总线用的不是双绞线,主干线为平行电缆;②线路受电磁场干扰严重(信号线与强电同一线槽、高频变压器房等);③回路个别设备损坏,注意观察登录结果可以找出故障规律;④线路绝缘差:用绝缘电阻表测量,要求雨季大于1M,旱季大于2M。
4.探测器接触不良:①检查底座接线端子接线;②底座与探测器之间的金属片接触不良。
5.多个设备重码(≧3个)(电流直方图查看电流值,检查未登陆的设备)电压不足直流13-24V之间,原因有:a.线径过细,线路环阻大,加粗线径(线路末端的环路电阻要求小于40欧姆);b.线路过长(超出1500M),线路环阻大,加回路总线信号放大器延长通讯距离;c.暗电流大(非我方设备损耗的电流):要求菜单显示的值小于20为正常;d.个别前端设备损坏,导致线路电流大,末端电压不足;6.总线电流过大隔离器动作(整个支路报故障),检查总线隔离器的K1,K2是否短接。
3)固定地址误报火警解决方法:1.环境影响,如KTV、客户接待室等场所(改善环境或降低探测器灵敏度)2.设备重码(通过电流直方图的方式查找重码的地址);3.探测器自身受污染“清洗预报”(清洗探测器迷宫);4.设备损坏(更换探测器)。

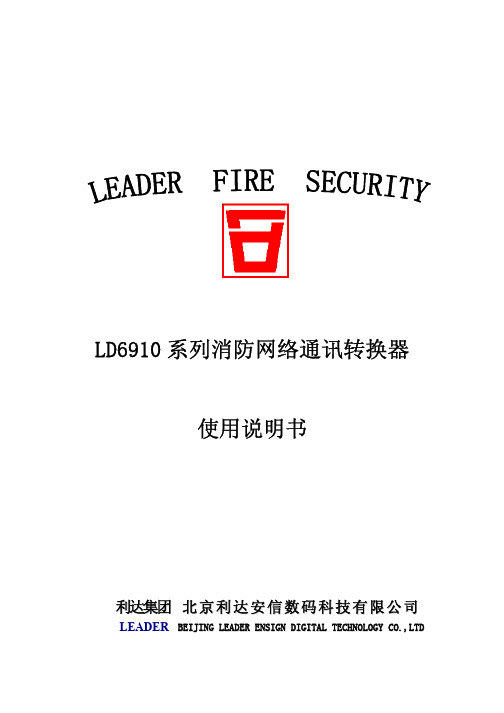

LD6910系列消防网络通讯转换器使用说明书利达集团北京利达安信数码科技有限公司LEADER B E I J I N G L E A D E R E N S I G N D I G I T A L T E C H N O L O G Y C O.,L T DLD6910系列通讯转换器是使用在联网单位消防值班室现场的重要消防网络设备。
它需要与联网单位建筑内已经安装并正常运行的火灾报警控制器配合使用,通过开关量或RS232/485串行端口采集现场火灾报警控制器的火警和各类故障信息,并将上述信息通过电话线路,以主动上传和等待巡检两种方式发送到城市消防自动报警监控中心。
同时接收监控中心下发的各类命令和设置信息。
LD6910系列通讯转换器根据功能和性能的不同,又分为以下几类产品。
LD6911通讯转换器使用说明LD6911通讯转换器是LD6910系列的标准产品,具有操作功能丰富、联接方式多样等特点,可以应用到各类联网工程当中。
一、主要功能1、与火灾报警控制器可通过RS232、RS422/485及开关量连接。
通过串行端口联接时,要求火灾报警控制器的相关信息可以通过相匹配的串行端口输出,并需要生产厂家提供通讯协议。
2、信息传输通过公用或内部电话交换网。
设备的参数需由城市消防自动报警监控中心的消防工作站经电话线设定。
3、LED显示控制器及本机状态,各种按键操作方便快捷。
4、值班员可不依赖于火灾报警控制器,直接通过本设备向监控中心以手动方式强行发送报警信号。
5、值班员可以对火情作出多种确认,具体分为:火警、测试、误报等。
确认的信息立即传送到监控中心。
如未作出确认,在规定的时间后,将自动将未确认火情传送到监控中心。
6、城市消防自动报警监控中心的管理员可依照预先设定的时间或随时通过本设备检查某一联网单位消防值班人员的在岗状况。
7、本设备最好使用独立的电话线路,当条件确不具备,只能与消防值班室共同使用一部电话时,具有电话交换机和报警强制切换功能。
利达输入模块故障原因及处理方法利达输入模块作为工业控制系统中常用的组件,其稳定性至关重要。
一旦出现故障,可能会影响整个控制系统的运行。
本文将针对利达输入模块的常见故障原因进行分析,并提供相应的处理方法,以帮助您快速解决问题。
### 利达输入模块故障原因1.**电源问题**:电源电压不稳定或电源线路接触不良,可能导致输入模块无法正常工作。
2.**模块损坏**:由于过载、短路或长时间运行在高温环境下,输入模块内部元件可能损坏。
3.**信号干扰**:外部电磁干扰或信号线布局不合理,可能导致输入信号受到干扰。
4.**接口问题**:输入模块与其他设备连接的接口出现问题,如插座接触不良、线缆损坏等。
5.**软件设置错误**:参数设置不当或软件配置错误,可能导致输入模块功能异常。
### 处理方法1.**电源问题处理**:- 确保电源电压稳定,必要时使用稳压电源。
- 检查电源线路,确保接触良好,无松动现象。
2.**模块损坏处理**:- 检查输入模块的负载是否在规定范围内,避免过载使用。
- 若发现模块损坏,应及时更换相同型号的模块。
3.**信号干扰处理**:- 优化信号线布局,避免与强电磁场设备靠近。
- 使用屏蔽线缆或增加滤波电路,减少干扰。
4.**接口问题处理**:- 检查接口插座,确保接触良好。
- 更换损坏的线缆或连接器。
5.**软件设置错误处理**:- 根据设备手册或技术指南,重新配置参数。
- 如果不确定如何操作,可联系厂家技术支持获取帮助。
### 结语当利达输入模块出现故障时,及时、准确地找到原因并采取相应的处理措施,是确保控制系统正常运行的关键。
在处理故障时,务必遵循安全操作规程,确保人身和设备安全。
北京华信利达6800ed_1模块报反馈处理方法
利达输入模块故障原因及处理方法:
1)输入模块常见故障
解决方法:
1、反馈10K电阻接触不良或者未接(检查电阻接线是否良好);
2、反馈端窜电压(断开外部反馈线,进行检查,注意交流高压窜入);
3、设备损坏(更换设备)。
2)输入模块短路不报反馈
解决方法:
1、检查被监视的设备是否动作(先判断是模块问题还是现场问题);
2、故障状态或者未登陆上(解决故障、找出未登陆原因);
3、现场设备给的信号不是无源闭合信号;
4、设备损坏(更换设备)。
3)输入模块反馈时间长
解决方法:
1、现场启动的设备太多,火警反馈等信息没有及时复位。
2、模块总线电压偏低。
4)输入模块误报反馈
解决方法:
1、断开现场反馈线,接上10K电阻(先判断是模块问题还是现场问题);
2、检查是否为10K电阻(要求反馈端的电阻在6-15K之间);
3、反馈端窜高电压(断开反馈端进行检查,注意交流高压窜入);
4、24V输入电压过高(检查24V输入电压不能大于直流28V)。
5)输入模块通讯故障
解决方法:参考探测器的通讯故障排查方法。
6)输入模块动作后显示在火警栏
解决方法:检查离线编程软件定义的状态是否“火警”状态(or 反馈)。
北京利达128EⅡ火灾自动报警设备的一般操作1、查寻火警信息.在我的主机画面下:按火警信息。
查询即可,2、查看故障在主屏幕右侧,依次有火警,监管,反馈,命令,延时…等,例如,点击故障,在故障右侧有001.004-052,下面还有显示时间,001表示一个故障,004代表回路,052代表地址,具体位置可看右下角“网请”下的方框中位置。
若有多个故障,可多次点击“故障”在网请下方框中可查看。
火警,反馈,也可以这样查看注:反馈是某个设备已经动作,主机收到返回信号,例如:如果风口打开,主机上有反馈信号。
3、火灾自动报警控制器的复位(火警误报时,查看处理火警后,即可进行主机复位,复位至正常状态)在触摸屏下方,有单独设置的两个键,“复位”和“消音”,按“复位”键,触摸屏左上角出现“主机复位”,点击即可;如果是联网工程,点击“网络复位”即可。
消音键是消除本机报警音。
4、火灾自动报警控制器中进行自动/手动转换(火警真实发生后,按消防规范,应将消防报警主机转入自动状态)在我的主机画面下:点击(控制面板),输入密码6789;进入下一界面,再按(启动方式),主机提示选择本机启动或网络启动方式(联网主机),选择后进入下一界面提示,最后选择全局自动或全局手动,选择即可。
注:正常运行时在手动运行方式,发生火警时,立刻将主机转换到自动状态。
5、多线控制盘的使用方法。
(1)强制启停:用钥匙打开强制开关(指示红灯亮),直接按启动键或停止键。
(2)主机联动启动:将主机和手动盘都打在自动状态。
6、在控制器中启动联动控制设备。
在我的主机画面下:按:(联动命令),选择需要启动的类型,在选择具体的设备启动。
7、设备的屏蔽和解除在我的主机画面下:按:(设备管理),选择需要的驱动板(几回路),打开后选择屏蔽。
解除屏蔽是打开已屏蔽的设备,选择屏蔽即可。
8、打印机设置在我的主机画面下,点击控制面板,出现对话框,输入密码6789,点击打印机设置,选择“开启”或“关闭”选择你所打印的内容。
北京利达华信常用火灾报警产品接线端子说明1、LD3000EN/A烟(LD3300EN温)感:二总线,无极性,任意接TC-、TC+端子。
布线要求:(1)信号线管井主线:宜选用截面积≥1.5平方毫米的双绞铜芯线,穿金属管或阻燃管敷设,也可采用电缆,规格为RVV2×1.5平方毫米。
对于平面线可以采用RVS-2×1.0或RVV2×1.0平方毫米的双绞铜芯线。
信号2、LD2000E-A手报(LD2001EN消火栓按钮):二总线,无极性,接3、4端子。
电话线接5,6端子。
LD2001EN消火栓按钮二总线,无极性,接3、4端子。
消防泵启动接1,2端子,泵回答接7,8端子(有源24V回答信号)布线要求:(1)信号线管井主线:宜选用截面积≥1.5平方毫米的双绞铜芯线,穿金属管或阻燃管敷设,也可采用电缆,规格为RVV2×1.5平方毫米。
对于平面线可以采用RVS-2×1.0或RVV2×1.0平方毫米的双绞铜芯线。
(2)连接线路的长度应以总导线电阻<70Ω为限,超过应增大导线的线径,或加装总线中继器。
3、LD3600EN总线短路保护器:二总线,输入端有极性,接5,6端子,6为正极。
输出端无极性,接8,9端子。
布线要求:(1)信号线管井主线:宜选用截面积≥1.5平方毫米的双绞铜芯线,穿金属管或阻燃管敷设,也可采用控制电缆,规格为RVV2×1.5平方毫米。
对于平面线可以采用RVS-2×1.0或RVV2×1.0平方毫米的双绞铜芯线。
(2)连接线路的长度应以总导线电阻<70Ω为限,超过应增大导线的线径,或加装总线中继器4、LD4400EN-1输入模块(信号模块):二总线,无极性,接5、6端子。
开关信号接11、12端子。
且11,12端要接15K电阻。
布线要求:(1)信号线管井主线:宜选用截面积≥1.5平方毫米的双绞铜芯线,穿金属管或阻燃管敷设,也可采用控制电缆,规格为RVV2×1.5平方毫米。
JB-QG-LD128E Ⅱ火灾报警控制器(联动型)(VER 1.12版本)版本说明:本版是配合LD128EⅡ火灾报警控制器(联动型)的调试而使用,控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读,并及时反馈信息。
》Area123、液晶(编号:LD128E-E-C02-XXX)4、打印机(编号:LD128E-E-C07-XXX)5、液晶升压板(编号:LD128E-E-C08-XXX)6、驱动板(编号:LD128E-E-D00-XXX)7、触摸屏二、驱动部分由1至16块驱动板组成,每个驱动板可输出4个探测回路。
每个回路可连接256(0-255)个总线设备(探测器、手报、输入输出模块、楼层显示器等)。
在一台机器内部最多可接16块驱动板(编号:LD128E-E-D00- XXX),总线设备表示为:X X —地址号(000-255)回路号(00-31)总线设备可以为以下几种方式:123424V。
1234五、线缆部分1、主板(液晶口)—液晶(编号:LD128E-E-L00-XXX (C00-C02))3、主板(并口)—打印机(编号:LD128E-E-L02-XXX (C00-C07))4、主板(串口一)—多功能板(编号:LD128E-E-L03-XXX (C00-C01))5、主板(触摸屏接口)—触摸屏(编号:LD128E-E-L04-XXX (C00-C05))6、多功能板—液晶升压板(编号:LD128E-E-L06-XXX (C01-C08))7、液晶升压板 —液晶 (编号:LD128E-E-L07-XXX (C09-C02))8、主板(串口二)— CRT (编号:LD128E-E-L08-XXX (C00-C11))注:电源连接线、主备电检测线及CAN 通讯总线无编号,在该线上具有字母标识。
北京利达LD128EN(M)
消防自动报警系统主要操作程序简介
1、主机报警后主要操作:
(1)按“消音”键
(2)在系统运行主菜单下按“0键(即火警键)”查具体信息,然后按“确认”查具体方位,根据报警所显示的方位到现场确认是否有火灾:
是:采取所制定的灭火预案立即组织灭火
否:现场先复位(如手报、消火栓按钮),主机复位:在系统运行主菜
单下,按“复位”键,输入密码4个“→”键,将对主机复位,若仍
在报警需进行维修处理。
2、自动/手动转换:
主机:在系统运行主菜单下,按“复用1”再按“菜单”→选择“6、全局”
→选择相关操作(1、全局自动,2、全局手动)。
手动盘:需手动启动设备时,在系统运行主单下,按“复用1”再按“6”,再按“确认”,30秒内有效。
3、设备隔离
当液晶处在系统运行主菜单,先按“复用1”键,在按“屏蔽”键,输入要屏蔽设备的回路地址号,再按“确认”键则地址码显示在屏蔽区域中并反显。
要对被屏蔽的设备解除屏蔽,先按“复用2”键,再按“屏蔽”键,则屏蔽区域中被解除屏蔽的设备地址消失。
通过菜单可屏蔽任意部位,不受当前状态限制,解除屏蔽操作与原有操作一致,解除后无需复位可上传当前状态信息,并且屏蔽信息手动可查,当手动查询结束时自动跳转到最后一条屏蔽信息。
泉州市佳美安全消防工程安装有限公司福州分公司。
第八章故障分析与排除故障分析与排除见表8-1:
表8-1: 故障分析与排除
5.1.2主菜单
主菜单为控制器默认的工作界面,对辅助显示区的一切操作均由此开始。
主菜单有九个图标,指示九种不同的功能和操作。
“消音”消除报警音
位图:进入设备位图显示状态
119:进入119报警信息界面
服务:进入售后服务热线界面
监管:进入漏电报警、正常断电显示状态
打印:打印主信息显示区当前位置的信息
监管:进入漏电报警、正常断电信息界面
5.2.2分菜单功能选择
输入密码正确后,显示以上分菜单,完成对控制器各部分开启。
使用状况的设置。
通过触摸屏点击相应图标完成相应功能选择或进行操作
功能健:
“菜单”返回主菜单
“消音”消除报警音
在调试一个新的工程中,首先要设定控制器的主机地址、手动盘地址和驱动板地址。
如果工程中只使用一台控制器,主机号可设为00,驱动板依次设为“064、065……”,手动盘依次设为“128、129、130……”。
如果为多控制器组网的工程,编号请详见《调试手册》。
注:本编号设定后,切勿随意修改,以免使设备不能正常工作。
