可视对讲系统怎么和梯控系统及门禁的对接联动？This model paper was revised by LINDA on December 15, 2012.可视对讲系统怎么和梯控系统及门禁的对接联动？1、业主乘梯:当业主刷卡时，单元门口机内置的多奥嵌入式门禁读卡器读取业主的IC卡，根据IC 卡权限提取业主的楼层信息，并将楼层信息和本单元门口机所在的楼层信息（1楼或-1楼）发送给梯控模块，同时打开单元门的门锁。
电梯系统自动将电梯轿厢送至单元门口机所在楼层，业主通过单元门，进入电梯轿厢，电梯系统自动将电梯轿厢送至业主所在楼层。
如果业主在单元门外刷卡后，未及时进入所呼电梯（超过一定时间，4分钟），可选择在电梯厅按电梯外呼按钮重新呼梯，待进入电梯后在轿厢内刷卡器上刷卡选定自己所住层，自己对应楼层按钮指示灯亮，电梯将到层停。
2、访客乘梯:当访客呼叫时，单元门口机会记录下访客呼叫业主时输入的楼层信息，业主确认访客后，在室内分机上按开锁按键为访客开门，单元门口机将本单元门口机所在的楼层信息（1楼或-1楼）发送给梯控模块，同时打开单元门的门锁。
多奥梯控系统自动将电梯轿厢送至单元门口机所在楼层，访客通过单元门，进入电梯轿厢按要去的楼层，其他楼层没有权限，电梯系统自动将电梯轿厢送至业主所在楼层。
如果访客错过电梯，访客未及时乘坐电梯到达业主家中，需与业主再次联系，重新按动开锁按键。
3、业主互访：业主互访时，需到一层或者负一层通过可视对讲与被访业主确认身份后，同访客一样进行操作。
回家时，可在被访业主家中按下呼梯按钮，提前召唤电梯，进入电梯后刷卡即可点亮自己所住楼层按钮，乘梯回家。
同栋楼则通过户户通功能实现互访4、物业及保安人员巡视：当物业管理人员或小区保安（保洁）人员须使用电梯时，可持专用的电梯IC卡乘梯。
此卡可开放电梯所有楼层按键，物业管理人员或小区保安（保洁）人员根据需要可选择所去楼层按钮。
如果在一定时间内（8秒）不选择任何楼层按钮，则所有楼层按钮将会重新关闭。
一、电梯控制系统1、系统结构示意图：（每个模块/设备的作用）楼控/层控系统安装示意图IC卡电梯控制原理图：对讲联动系统安装示意图IC工作原理说明：●该系统是在“内置层控式”设备的基础上，再增加有关与楼宇对讲连接的设备，包括：住户室内信号开关（对讲分机已有）、楼层信号采集器。
●每家住户内需给IC卡电梯系统提供一个开关量信号。
根据楼宇设备特点：我们直接取对讲分机的开门按键信号，操作上：住户按了对讲分机上的“开锁键”后，同时将信号给了对应的楼层信号采集器。
（注意：我司采集器若对对讲分机有干扰，则要单独在对讲分机旁安装一个开关按钮，住户按开锁键后，要再单独按按钮给电梯信号）。
●住户室内开关信号给楼层信号采集器。
通常每三层楼安装1个楼层信号采集器，负责采集三层住户的按键信号，每户的按键均联线到本楼层信号采集器（如上图），同时所有楼层采集器采用485方式通过电梯的随行电缆连接到与轿顶的IC卡电梯控制板，通过各采集器，将住户室内开关信号传给IC卡电梯控制板。
●IC卡电梯控制板收到信号后，开放住户所在楼层的电梯选层按钮，使住户所住楼层的电梯按键在规定时间内生效，访客进梯后，在规定时间内按该层键，即可启动电梯。
而若访客按住户未授权的其它楼层键，则IC卡电梯控制板认为非法，按键无效。
●故：从住户按1次“住户室内开锁信号”，到访客进梯按键启动电梯，完成了1次IC卡联动式系统的工作流程。
对于群控电梯，设备连接原理如下图（比如群控2部电梯）：●从图中可知：比非群控梯系统增加了1个“群控器”设备。
每部电梯都应配备1套“IC卡电梯控制板”。
●群控器的作用：将“楼层信号采集器”的信号分配给每部梯的IC卡电梯控制板。
●每部梯都接收到住户给的开关信号，使得不管哪部梯先下到底层，使住户所住楼层的电梯按键在规定时间内生效，访客进梯后，在规定时间内按该层键，即可启动电梯。
2IC对讲联动系统工作流程图图：呼梯系统安装示意图：呼梯系统工作原理图：工作原理：①由于1楼有“上行呼梯和下行呼梯键”，故为了同时截取该两个信号输出，该种接法需加1块2路开关输出的呼梯扩展板（注：若1楼只有“上行呼梯键”，则无需加该呼梯扩展板，因为IC卡控制板的1路开关输出就可截取上行信号）。
楼宇对讲系统原理图
楼宇对讲系统原理图如下：
[图中内容省略]
说明：
1. 电源模块：负责为整个对讲系统提供电能。
2. 话筒模块：接收用户讲话并将其转化成电信号。
3. 扩音器模块：将经过放大处理的电信号转化成可听的声音输出。
4. 音频输入模块：接收来自外部音频设备（如电话、广播等）的输入信号。
5. 音频输出模块：将经过处理的音频信号输出到外部设备（如PA系统等）。
6. 控制模块：用于控制对讲系统的各种功能，如音量控制、通话控制等。
7. 网络接口模块：提供与其他楼宇对讲系统进行通信的接口，实现楼宇间的互联功能。
8. 信号处理模块：对从话筒模块和音频输入模块接收到的信号进行滤波、放大等处理。
9. 模拟/数字转换器：将模拟信号转换为数字信号，以便进行
数字信号处理。
10. 数字/模拟转换器：将数字信号转换为模拟信号，以便输出
到扩音器模块。
11. 音频编解码器：对音频信号进行编解码，以便实现高质量
的音频传输和存储。
12. 数据存储模块：用于存储重要的通话记录和系统配置信息。
13. 按键模块：用于用户操作，如拨号、接听、挂断等。
14. 显示屏模块：显示系统状态、通话信息和菜单等。
15. 喇叭模块：用于播放系统消息、提示音和报警等。
请注意，以上是一个简化的楼宇对讲系统原理图，具体的系统配置和功能可能会根据实际需求和厂商设计而有所不同。

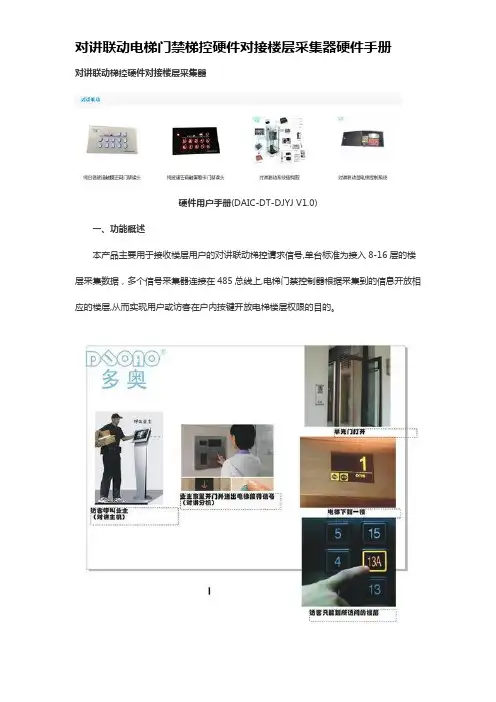

对讲联动电梯门禁梯控硬件对接楼层采集器硬件手册对讲联动梯控硬件对接楼层采集器硬件用户手册(DAIC-DT-DJYJ V1.0)一、功能概述本产品主要用于接收楼层用户的对讲联动梯控请求信号,单台标准为接入8-16层的楼层采集数据，多个信号采集器连接在485总线上,电梯门禁控制器根据采集到的信息开放相应的楼层,从而实现用户或访客在户内按键开放电梯楼层权限的目的。
二、匹配对接品牌ABB振威楼宇对讲（可视）系统联动电梯IC卡方案AVC楼宇对讲（可视）系统联动IC卡电梯方案BOSCH博世楼宇对讲（可视）系统联动电梯门禁方案Honeywell楼宇对讲（可视）系统联动电梯IC卡门禁方案Legrand楼宇对讲（可视）系统联动梯控IC卡方案MOX楼宇对讲（可视）系统联动电梯ID卡方案WRT楼宇对讲（可视）系统联动电梯CPU卡方案安居宝楼宇对讲（可视）系统联动电梯HID卡方案狄耐克楼宇对讲（可视）系统联动电梯刷卡方案冠林楼宇对讲（可视）系统联动刷卡电梯方案竞争楼宇对讲（可视）系统联动电梯控制方案克耐克楼宇对讲（可视）系统联动CPU卡电梯方案立林楼宇对讲（可视）系统协议联动电梯IC卡方案柔乐楼宇对讲（可视）系统硬件联动ID卡电梯方案视得安楼宇对讲（可视）系统联动贯通门电梯IC卡方案松本智能楼宇对讲（可视）系统联动内外呼梯IC卡方案兴天下楼宇对讲（可视）系统联动远距离梯控方案易天元楼宇对讲（可视）系统联动HID卡电梯方案三、联动电梯品牌德圣米高电梯ID卡方案,爱登堡电梯IC卡方案,伊士顿电梯CPU卡方案,,博林特电梯IC 卡+指纹方案,铃木电梯IC卡+指纹+密码方案,东南电梯IC卡+人脸方案,快速电梯IC卡+静脉方案,百斯特电梯IC卡+虹膜方案,乔治电梯指纹方案,巨人电梯人脸方案,,康力电梯静脉方案,星玛电梯IC卡方案,蒂森克虏伯电梯ic卡方案,永大电梯IC卡方案,东芝电梯IC卡方案,迅达电梯IC卡方案,华升富士达电梯IC卡方案,通力电梯IC卡方案,日立电梯IC卡方案,三菱电梯IC卡方案,奥的斯电梯IC卡方案,三洋电梯IC卡智能控制系统方案,莱茵电梯IC卡门禁方案,申龙电梯IC卡智能管理系统方案,西门子电梯IC卡智能控制系统方案,崇友电梯IC卡智能门禁方案,富士电梯IC卡智能管理系统方案,屹立电梯IC卡方案,远大电梯IC卡方案,南奥电梯IC卡门禁方案,大力士电梯门禁IC卡方案,长城电梯IC卡门禁方案,京承电梯IC卡门禁方案,大通电梯IC卡方案,飞达电梯门禁方案,默信电梯门禁IC卡方案,奥斯达电梯IC卡方案,快意电梯IC卡门禁方案,广日电梯IC卡方案,科达电梯门禁方案,帝奥电梯门禁方案,三立电梯IC卡方案,开灵电梯IC卡智能管理系统方案,三荣电梯IC卡乘用管理方案,美迪斯电梯IC卡方案,韦伯电梯IC卡门禁方案,派利尔电梯IC卡门禁方案,菱王电梯门禁IC方案,沃克斯电梯IC卡门禁方案,康恩得电梯IC卡方案,蒙哥马利电梯IC卡方案,爱默生电梯门禁IC卡方案,江南嘉捷电梯IC卡方案,台日电梯IC方案,富菱达电梯IC方案,米高电梯IC方案,福沃斯电梯IC卡门禁方案,三星电梯IC卡方案,中远电梯IC卡门禁方案,宏大（豪斯汀）电梯IC卡方案,巨立电梯IC卡方案,顺达电梯IC卡方案,多快电梯IC卡方案,奥菱达伟肯电梯IC卡方案,席尔诺电梯IC卡门禁方案,中菱电梯门禁IC卡方案,联合通用电梯IC卡方案,奥莱登电梯IC 卡方案,剀达电梯门禁方案,中威法奥电梯IC卡门禁方案,现代电梯门禁方案,奥特电梯门禁IC 卡方案,曼斯顿电梯门禁方案,白云电梯门禁方案,海诺电梯门禁方案,迅电工业电梯门禁IC卡方案,贝斯电梯IC卡方案,迪康电梯门禁方案,富士通电梯IC卡方案,优力维特电梯门禁方案，升华电梯IC卡门禁方案，怡达快速电梯IC卡智能管理系统方案，宏达电梯IC卡门禁方案，宏翔电梯IC卡智能控制方案。
第二章、系统主要亮点优势简单介绍一下智能电梯管理系统：智能IC卡控制电梯管理系统由安装在电梯轿厢和厅外的IC卡控制器、安装在管理中心的IC卡发卡中心、电梯的使用人员持有的IC卡组成。
在电梯的轿厢内设置读卡器，电梯的使用人员刷卡后，电梯可以开放对IC 卡预先设定层楼的轿内指令，提供给使用者登记；无卡或者卡未授权的楼层，则不能登记，开放的公共区域则无须IC卡可以登记。
可以限制无关人员进入IC卡权限区域。
在电梯的厅外设置读卡器，电梯电梯的使用人员刷卡后，电梯可以开放对IC卡预先设定的外召按钮，提供给使用者登记；无卡或者未授权的IC卡，则不能登记，开放的公共区域方向的外召按钮则无须卡可以登记。
可以限制无关人员进入IC卡权限的电梯。
IC卡发卡中心对每一张IC卡进行权限设定后，发出的卡才可以使用，不同的卡可以设置不同的权限，对应不同的使用人员；管理者持有的管理IC卡通常设置成可以使用电梯的全部权限；对于丢失的卡，IC卡发卡中心可以挂失，对丢失的IC卡禁用，阻止非法持有者继续使用。
智能IC卡控制电梯管理系统在电梯处于消防、检修等特殊状态时自动退出管理，也可以通过手动开关退出管理，电梯可以实现无IC卡登记，方便电梯在特殊情况下使用。
智能IC卡控制电梯管理系统加强了传统安全管理系统中管理的薄弱一面，极大地提高了楼宇的安全等级。
该系统对社会的作用和贡献：一，显著提高业主居住的便利性和安全性，为物业管理者带来集中而简单的有效工作，为房地产商提高楼盘卖点；二，节能方面：Ａ、电费：由于有效的限制了无权乘梯人员的乘梯行为，降低电梯使用频率，可以最大限度的节省电费开支。
Ｂ、维修保养费：减少日常维护开支：由于大大降低了电梯的运行次数，可有效延长电梯易损件的平时更换周期，比如抱闸和自动电梯门的开启器等易损件，每年可节省不少于2000元的维护费用。
延长大修周期：电梯的大修费用大约在1-2万元左右，原本５年就需要大修的电梯，这样可有效的延长至７－８年再大修。

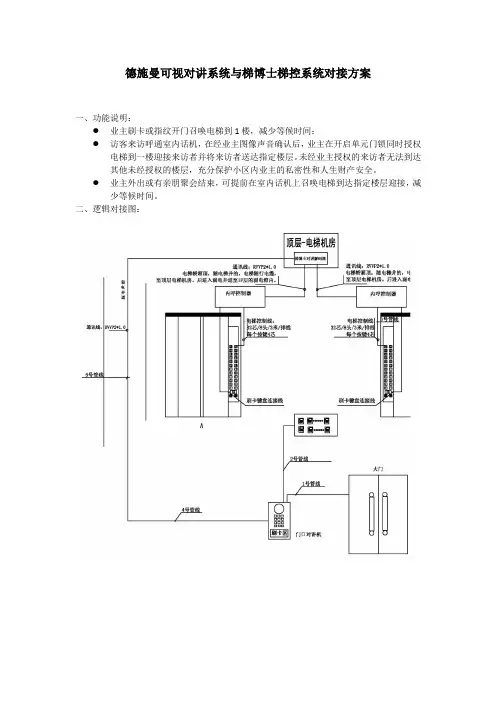

德施曼可视对讲系统与梯博士梯控系统对接方案
一、功能说明：
●业主刷卡或指纹开门召唤电梯到1楼，减少等候时间；
●访客来访呼通室内话机，在经业主图像声音确认后，业主在开启单元门锁同时授权
电梯到一楼迎接来访者并将来访者送达指定楼层。
未经业主授权的来访者无法到达
其他未经授权的楼层，充分保护小区内业主的私密性和人生财产安全。
●业主外出或有亲朋聚会结束，可提前在室内话机上召唤电梯到达指定楼层迎接，减
少等候时间。
二、逻辑对接图：
三、信息流传输：
●用户刷卡或指纹开门进行呼梯到1楼
●
访客呼叫呼梯到1楼，同时授权给访客相应的楼层控制权
备注：1、呼叫到1楼并授权相应的楼层为一个命令，由梯控把电梯呼叫到1楼再授权电梯具备那一层的权限；
2、电梯根据楼层的高低进行授权时间限定（几分钟），时间到之后授权自动取消；。

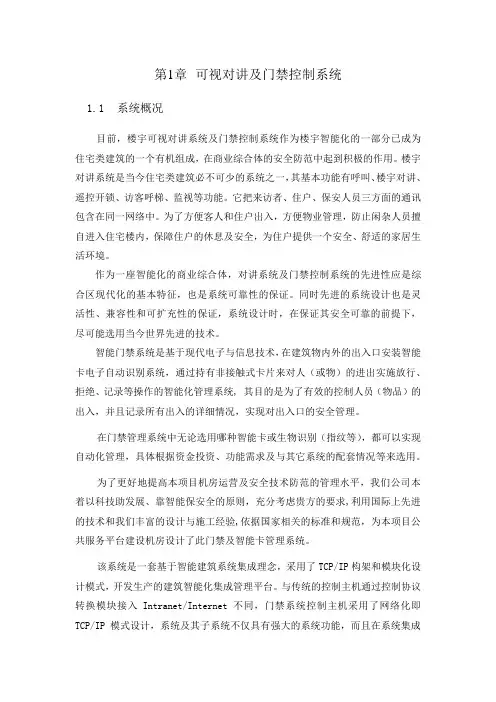

第1章可视对讲及门禁控制系统1.1系统概况目前，楼宇可视对讲系统及门禁控制系统作为楼宇智能化的一部分已成为住宅类建筑的一个有机组成，在商业综合体的安全防范中起到积极的作用。
楼宇对讲系统是当今住宅类建筑必不可少的系统之一，其基本功能有呼叫、楼宇对讲、遥控开锁、访客呼梯、监视等功能。
它把来访者、住户、保安人员三方面的通讯包含在同一网络中。
为了方便客人和住户出入，方便物业管理，防止闲杂人员擅自进入住宅楼内，保障住户的休息及安全，为住户提供一个安全、舒适的家居生活环境。
作为一座智能化的商业综合体，对讲系统及门禁控制系统的先进性应是综合区现代化的基本特征，也是系统可靠性的保证。
同时先进的系统设计也是灵活性、兼容性和可扩充性的保证，系统设计时，在保证其安全可靠的前提下，尽可能选用当今世界先进的技术。
智能门禁系统是基于现代电子与信息技术，在建筑物内外的出入口安装智能卡电子自动识别系统，通过持有非接触式卡片来对人（或物）的进出实施放行、拒绝、记录等操作的智能化管理系统, 其目的是为了有效的控制人员（物品）的出入，并且记录所有出入的详细情况，实现对出入口的安全管理。
在门禁管理系统中无论选用哪种智能卡或生物识别（指纹等），都可以实现自动化管理，具体根据资金投资、功能需求及与其它系统的配套情况等来选用。
为了更好地提高本项目机房运营及安全技术防范的管理水平，我们公司本着以科技助发展、靠智能保安全的原则，充分考虑贵方的要求,利用国际上先进的技术和我们丰富的设计与施工经验,依据国家相关的标准和规范，为本项目公共服务平台建设机房设计了此门禁及智能卡管理系统。
该系统是一套基于智能建筑系统集成理念，采用了TCP/IP构架和模块化设计模式，开发生产的建筑智能化集成管理平台。
与传统的控制主机通过控制协议转换模块接入Intranet/Internet不同，门禁系统控制主机采用了网络化即TCP/IP模式设计，系统及其子系统不仅具有强大的系统功能，而且在系统集成方面具有良好的应用能力，完全满足本项目机房对系统功能需求。
1.1电梯楼层控制系统1.1.1系统概述1、本系统意在有效控制闲杂人员的进出，保证楼内人身财产安全，同时也起到了电梯省电省空耗的环保作用，减少了相关电梯部件的损耗，延长了电梯使用寿命。
2、柏睿网络仅对公寓电梯设置电梯楼层控制系统，电梯楼层控制系统与可视对讲系统联动，访客通过可视对讲呼叫业主，业主确认后开门，能实现自动呼梯、派梯功能，并开放业主楼层按钮权限（有时间限制），进入电梯轿厢后在规定时间内不需要刷卡即可按下楼层按钮乘坐电梯到业主楼层。
3、系统组成：系统由中心管理主机及管理软件、现场主控制器、输出扩展模块、通讯转换器、读卡器及传输线缆组成，电梯层控系统服务器及工作站与出入口控制系统合用。
1.1.2系统功能1、设立电梯层控系统，既加强物业的安全防范，又为业主提供不一样的VIP式服务。
电梯呼叫到用户当前所在楼层，用户通过已授权的门禁卡启用用户所在楼层轿厢按键，直达所住楼层。
2、所有用户均需带卡开启单元门禁及使用电梯。
卡片发行、授权等由物管中心统一管理。
与访客管理系统进行数据对接，访客登记后，访客卡自动实现电梯使用权限分配。
3、系统主要由前端电梯控制器、楼层扩展板，刷卡读头及终端管理电脑、电梯通迅网关、软件等组成。
控制器与管理主机之间为TCP/IP通讯，控制器与楼层扩展板之间为RS485通讯，控制器与前端读卡设备采用RS485/wiegand通讯。
1.1.3系统软件功能1、支持定时启用、关闭电梯控制器支持非节假日定时启用、关闭电梯控制器，在关闭状态下无须刷卡即可乘电梯；2、采用“分散控制、集中管理”的原则设计，设定好控制器的参数、权限、时限后，各控制器可脱离通讯网络和管理计算机单独运行，可靠性高；3、系统设置功能：包括电梯控制器端口设置、控制器数量设置、控制器号设置、控制器号名称设置和安装位置设置等。
4、初始化控制器：初始化后的控制器内的主密钥、通信数据、参数设置将全部清除。
5、电梯操作功能：Ø下载系统时间：用于校准控制器机内运行时间。

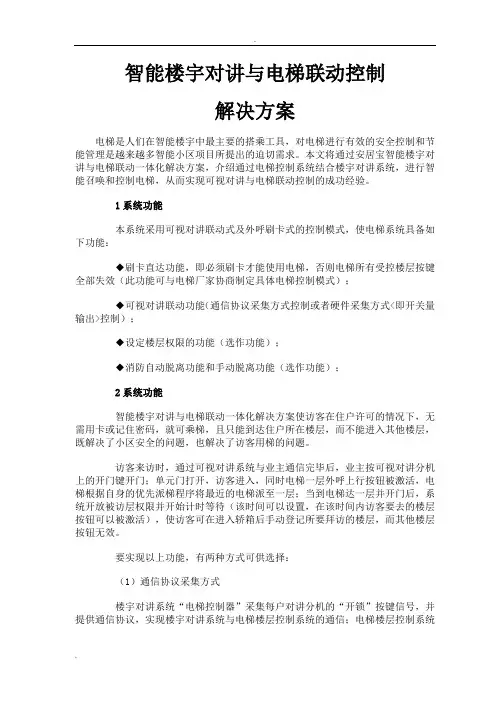

智能楼宇对讲与电梯联动控制解决方案电梯是人们在智能楼宇中最主要的搭乘工具，对电梯进行有效的安全控制和节能管理是越来越多智能小区项目所提出的迫切需求。
本文将通过安居宝智能楼宇对讲与电梯联动一体化解决方案，介绍通过电梯控制系统结合楼宇对讲系统，进行智能召唤和控制电梯，从而实现可视对讲与电梯联动控制的成功经验。
1系统功能本系统采用可视对讲联动式及外呼刷卡式的控制模式，使电梯系统具备如下功能：◆刷卡直达功能，即必须刷卡才能使用电梯，否则电梯所有受控楼层按键全部失效（此功能可与电梯厂家协商制定具体电梯控制模式）；◆可视对讲联动功能（通信协议采集方式控制或者硬件采集方式<即开关量输出>控制）；◆设定楼层权限的功能（选作功能）；◆消防自动脱离功能和手动脱离功能（选作功能）；2系统功能智能楼宇对讲与电梯联动一体化解决方案使访客在住户许可的情况下，无需用卡或记住密码，就可乘梯，且只能到达住户所在楼层，而不能进入其他楼层，既解决了小区安全的问题，也解决了访客用梯的问题。
访客来访时，通过可视对讲系统与业主通信完毕后，业主按可视对讲分机上的开门键开门；单元门打开，访客进入，同时电梯一层外呼上行按钮被激活，电梯根据自身的优先派梯程序将最近的电梯派至一层；当到电梯达一层并开门后，系统开放被访层权限并开始计时等待（该时间可以设置，在该时间内访客要去的楼层按钮可以被激活），使访客可在进入轿箱后手动登记所要拜访的楼层，而其他楼层按钮无效。
要实现以上功能，有两种方式可供选择：（1）通信协议采集方式楼宇对讲系统“电梯控制器”采集每户对讲分机的“开锁”按键信号，并提供通信协议，实现楼宇对讲系统与电梯楼层控制系统的通信；电梯楼层控制系统从“电梯控制器”上获取业主的楼层信号，使该层的电梯按钮在电梯开门后一定时间内可以被登记，访客进入电梯后按键即可到达相应楼层。
（2）硬件采集方式（开关量输出）楼宇对讲系统“电梯控制器”也可提供对应每户对讲分机的“开锁”按键信号，并将之以触点信号的形式传输给电梯楼层控制系统的楼层信号采集器；电梯楼层控制系统获得业主开锁的按键信号，并记忆该楼层地址，使该层的电梯按钮在电梯到达一楼并开门后，在一定时间内可以被激活，访客按键即可到达相应的楼层。
序号名称规格型号生产厂
家
单位数量单价
小计
1智能一卡通管理工作站台1
甲购2非接触式IC卡(调试卡)DAIC-YKT-AM1深圳多
奥张2
0.00
3非接触式IC卡(用户卡)DAIC-YKT-M1深圳多
奥
张1
4智能一卡通发卡器DAIC-YKT-RW
深圳多奥
套10.00
5智能一卡通管理软件DAIC-YKT-SOFT
深圳多奥
套1
6软件狗DAIC-Softwarekey
深圳多
奥
套1
0.00
0.00
序号
名称
规格型号
生产厂
家
单位数量
单价
小计
对讲联动梯控
1、一卡通系统设备
一、DUOAO一卡通授权发卡及安防管理中心系统设备配置（一个项目只需一套管理中心）
一卡通管理中心系统小计
二、DUOAO电梯控制管理系统。
—楼宇对讲及无线智能家居解决方案自由掌控 - 智慧便捷生活新体验• 中高端项目应用• 无缝对接无线智能家居控制系统• 人脸识别• 二维码开锁• 云对讲2楼宇对讲及无线智能家居解决方案 中高端项目应用楼宇对讲及无线智能家居解决方案 中高端项目应用3—目录04–09 概述10–18 数字化智能楼宇对讲解决方案10 产品概览18 常用产品配置表20–26 i - 家无线智能家居解决方案22 欧悦和德逸系列24 轩致系列26 经典住宅方案4楼宇对讲及无线智能家居解决方案中高端项目应用—楼宇对讲及无线智能家居解决方案中高端项目应用ABB楼宇对讲及无线智能家居解决方案起源于ABB集团旗下的德国Busch-Jaeger电气公司，在智能建筑自动化创新解决方案领域有130多年的历史。
楼宇对讲及无线智能家居解决方案 中高端项目应用5 ABB智能家居控制终端，外观优雅时尚，帮助客户打造更舒适、高效、安全和更加个性化的生活空间。
6楼宇对讲及无线智能家居解决方案 中高端项目应用—楼宇对讲及无线智能家居解决方案中高端项目应用无线操纵，实现真正的智能生活。
ABB楼宇对讲及无线智能家居解决方案，可以通过智能控制屏，智能手机、平板电脑等设备实现安防、灯光、温度、通风、遮阳，电动门窗以及电器等的中央控制，移动控制，远程控制，轻松打造安全、舒适、智能的家居环境。
有关i-家无线智能家居系统设计步骤，详见i-家设 计手册。
楼宇对讲及无线智能家居解决方案 中高端项目应用7ABB 楼宇对讲及无线智能家居解决方案在系统架构和通信方式上采用了先进的点对点呼叫技术以及全双工通信技术，这些技术的引用一方面保障了在任何时间任意两个设备之间都可进行不受任何干扰的通信，还在通信的语音及画质方面得到了非常好的加强和无延时的通话响应效果。
同时如图所示ABB 楼宇对讲及无线智能家居解决方案产品还可以通过TCP /IP 网络将电梯信号、一卡通信号、甚至数字摄像机系统的图像信号并行接入到对讲终端内，进一步凸显了ABB 产品的扩展性和兼容性。

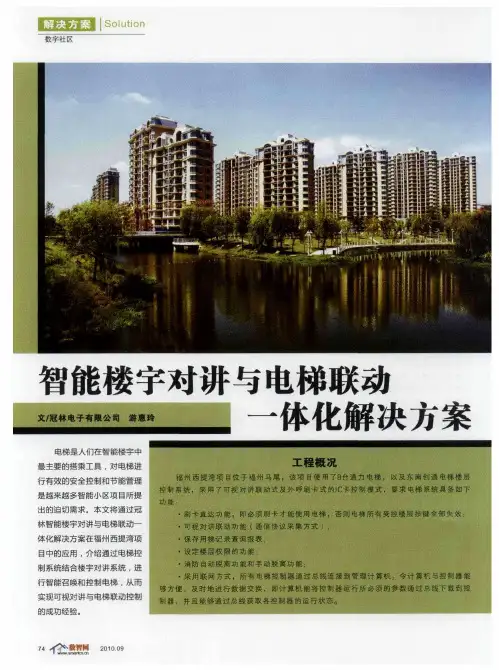

智能楼宇对讲与电梯联动一体化解决方案
游惠玲
【期刊名称】《智能建筑与城市信息》
【年(卷),期】2010(000)008
【摘要】电梯是人们在智能楼宇中最主要的搭乘工具，对电梯进行有效的安全控制和节能管理是越来越多智能小区项目所提出的迫切需求。
本文将通过冠林智能楼宇对讲与电梯联动一体化解决方案在福州西提湾项目中的应用，介绍通过电梯控制系统结合楼宇对讲系统，进行智能召唤和控制电梯，从而实现可视对讲与电梯联动控制的成功经验。
【总页数】3页(P80-82)
【作者】游惠玲
【作者单位】冠林电子有限公司
【正文语种】中文
【相关文献】
1.集成联动：楼宇对讲向智能化方向发展
2.关于智能电梯门禁系统及其与对讲系统联动设计方案探讨
3.智能楼宇对讲与电梯联动一体化解决方案
4.软件协议转换在居住小区楼宇对讲与电梯联动中的应用
5.“智能泊车”推进物业服务迈向新高度——智能泊车一体化解决方案
因版权原因，仅展示原文概要，查看原文内容请购买。
楼宇对讲梯控I/O模块
对讲联动型电梯控制系统
Talkback linkage
一、产品特点
Product Features
对于访客，无需卡和密码就可实现登梯：先使用对讲系统呼叫住户，住户确认访客身份后，按开门键的同时会向电梯送出启动信号，IC卡电梯控制系统送出客人可以到该层的信号，当电梯下到一楼时，（可选配对讲主机联动外呼电梯则自动下到一楼），客人进入电梯后，按下住户所住楼层的按键，则登记启动电梯，而其他未授权的楼层，访客无法按键登记；同时也能解决互访串门问题；可选配自动招梯功能既按下对讲分机招梯键后出门，这时电梯自动到这层楼，让电梯等人而不是人等电梯，带来便捷的智能化生活；可与多奥停车管理/门禁/考勤/智能通道/消费/在线巡更等智能一卡通。
The elevator door access can be connected with each household extension of video intercom,and visitors by the intercom host call the households;after it is confirmed that the doors are open,the intercom host sends a floor signal to the elevator door access,and meanwhile the elevator door access sends the elevator call to the public floors,and carries the visitors to the visited floor.and DUOAO parking management / access control / attendance / smart channel / consumer / Patrol and other smart card.
二、技术参数
Perfomance parameters
1、工作电压：DC12V-24V/1A
2、工作环境：-30℃-75℃
3、通讯方式：RS485 TCP/IP CAN
4、最大用户数：无限制
5、支持卡片类型：IC卡、EM卡、ID卡、T5557卡、CPU卡等
6、支持生物识别读头：指纹、静脉识别、掌纹识别、虹膜、面部识别等
7、连接方式：无源干接点
1 ,An operating voltage: DC12V-24V/1A
2, the working environment: -30 ℃-75 ° C
3, means of communication: RS485 TCP / IP CAN
4, the maximum number of users: unlimited
5, support the cards types: IC card, EM card, ID card, T5557 card, CPU card, etc.
6, to support biometric reading head: fingerprints, vein recognition, palm recognition, iris, facial recognition, etc.
7, the connection mode: passive dry contact
对讲联动信号采集器（协议联动OR 硬件联动）Talkback linkage controller
产品型号：DAIC-DT-DCJ
Product models
规格：150*70
Size
颜色：红
Color
楼宇对讲梯控I/O模块适合以下品牌：
视得安罗格朗（SHIDEAN）
安居宝（ANJUBAO）
麦驰（MICHOI）
狄耐克（DNAKE）
ABB
慧居智能(SUPERHOUSE)
慧锐通（WRT）
文达通（WINDAKA）
冠林（AURINE）
求实智能（QSA）
海尔(U-home)
星光楼宇(XG-Building)
华百安(Wellbell)
柔乐(RL)
安居宝、视得安罗格朗、慧锐通、太川、进祯、柔乐
冠林、立林、振威、佳乐
罗格朗、Honeywell、悉雅特、弗曼科斯、爱峰、特思
法国罗格朗、美国Honeywell、澳大利亚悉雅特(MOX)、西班牙弗曼科斯(FERMAX)、德国BOSCH、韩国三星及commax、日本爱峰、意大利欧蒙特、德国特思(TCS)。
