聚四氟乙烯聚四氟乙烯(PTFE，4F，F：，被誉为。塑料王。。是作塑料导轨的理想材料，也是当前国内外研究最多、使用最广的一种材料。。1938年，美国杜邦公司的青年化学家普伦凯特(R．J．Plunke“)在从事含氟致冷剂的研究中，偶然称量装四氟乙烯的铁筒，发现装过四氟乙烯的铁筒比原来的空筒重。把铁筒剖开，看见有一层白色固体物质依附在筒壁上。研究结果表明，这种白色固体生成物有很好的耐热与耐化学药品的性能，因而引起了重视。聚四氟乙烯导轨软带王承鹤
聚四氟乙烯塑料成型周敬
先用氰化钙和硫酸制成氰化氢，然后和三氯甲烷反应，制得二氟一氯甲烷，最后涵过热裂解制得四氪乙烯(F2C尸D，：O)。；CaFs+HsSO，一—~Ca804+2nFCHC]x+2HF获1C)---)CHdF。+2Hc]··在反应过程中以锑的卤化物作触媒，如S．bC)hSbF。等。二氟一氯甲烷在温度400~．0下通过铂管城石英管、合金钢管、酿管、银管等)；就能制成四氟乙烯。其反应如下!；·．·；；，`，下；；20HCIF2刀河{—>Fs个OF真+21D]；‘·!·_)'，在露叩反应过程中有副产物析；出，：如，H(OF2)nC](n=2—4)及(0Fs)n、．(n--3、4、5)，这些均是有毒的物貭。·2．四氟二氯乙烷在高温下与锌作用，亦能制成四氟乙烯。j·C]F．oC—CFTC]+Zn·鬲哼闩员呻FxO：cFs·+ZnC]~3．三氟醋酸钠电解：，2CFs，C00~la----->2NaF+2CO：+F。C二CF：，四氟乙烯是无色、无味、无毒的气体，·沸点一76．3。c，冰点一142．5。G，临界温度-33．3。C，临界压力为37．8大气压，此重(液体)l，202—0．00414(从一100到一40。C)。不溶于水。在空气中易燃烧。；FsG二OF，+O：——今CO。个+OF，个为防止四氟乙烯燃烧，贮存时可加入少许四氢化萘成苯甲醛，亦可用碱性硫酸盐，‘卢—葸醌磺酸钠或亚铬酸盐溶液洗涤除氧。；．四氟乙烯易与溴、氟起作用。纯四氟乙烯在25。O温度时自行氓
．聚·：’巾nF-0--CF2二—>(-F。C-CF。—)n聚合反应在银衬里的聚合釜中进行。引发剂可采用过氧化二苯甲酰、氧、过氧化氢或过硫酸盐等。． 先将熟压釜抽空，输入氮气，加入6：份水，0．14份过硫酸钾，稀释后加入10一15份单体，不断搅拌混合，温度升到70—80。O。反应时压力为40以上的大气压。压力愈低，1)H愈小，聚合速度念慢，为此，通常多加碱。四氟乙烯本身的热稳定性差，，且其聚合反应为放热反应(聚合热25仟卡／克分子)，因而反应过程中，单体有分解的可能，必须及时冶却。·反应结束后，冶却反应釜中混合物，将气体分离，釜中物料放入离心机，进行过滤、洗涤，然后经过干燥，即得白色纡雄状聚合；物。聚合度非常大，分子量约为390，000--500，000。这种聚合物就是聚四氟乙烯合成树脂。三．含氟塑料用聚四氟乙烯合成树脂可以制枣各种类型的台氟塑料。含氟塑樊—琍1用，这—1制千千型材管材(厚，薄壁＼，棒材板材，片材，棒村，多样化型材压出法；压制法薄膜‘膜，带，条：压制法，车削法獭絍垫毡聚合法悬浮溶液、涂敷料，粘桔剂．；聚合法，扩散法蛎充馍制品、模割和扒制型材溶散法，
聚四氟乙烯成型加工新技术付海梅;王伟明;刘继红
聚四氟乙烯先进生产工艺付海梅、
氟树脂涂料及应用管从胜，王威强编著化学工业出版社
氟塑料加工与应用作者】缪京媛，叶牧编
氟塑料加工与应用【作者】钱知勉，包永忠主编
6．2．7聚四氟乙烯
聚四氟乙烯由四氟乙烯经氧化还原聚合而得。在搪瓷或不锈钢聚合釜中，以水为介质，
过硫酸钾为引发剂，加入少量分散剂全氟羧酸铵盐和稳定剂氟碳化合物。四氟乙烯单体以气
相进入聚合釜，调节釜内温度至25。C，然后加入一定量的活化剂(偏重亚硫酸钠)，通过氧
化还原体系进行引发聚合。聚合过程中不断补加单体，保持聚合压力0．49～0．78MPa，聚
合后所得到的分散液用水稀释至一定浓度，并调节到15～20℃，以机械搅拌凝聚后，经水
洗、干燥，即得到细粒状树脂。
聚四氟乙烯是一种适用于各种介质的通用型润滑性粉末，可快速涂抹形成干膜，以用作
石墨、钼和其他无机润滑剂的代用品，适于热塑性和热固性聚合物的脱模剂，承载能力优
良，此外在弹性体和橡胶工业中也广泛使用。
辛忠编著.材料添加剂化学.化学工业出版社,2010.01 第2版.
张玉龙主编 8．3聚四氟乙烯的成型加工方法与工艺条件
聚四氟乙烯PTFE的熔体黏度极高，通常只能采用金属粉末
冶金的方法，即模压成型坯再烧结成型，也可以采用挤压成型、等
压成型或分散液涂覆，以及焊接、粘接、机加工、喷涂等二次
加工。
(1)模压成型将聚四氟乙烯树脂粉料加入模具内，在25～
50MPa，保持一定的时间后脱模，即得到已经定型但机械强度不高
的预成型制品。把预成型制品放入马弗炉中，按一定升温速度升
温，达到高温380℃左右时保温，然后按升温速率进行降温或采用板、隔膜、密封环及其他制品。如果将模压坯料进行车削加工，就
得到片材、薄膜等。如果将车削后得到的薄膜在一定温度下进行拉
伸，就得到定向膜，强度的电性能进一步提高。
(2)液压成型也称等压成型，是一种不通过压机而直接利用
流体的压力来制备聚四氟乙烯预成型制品的冷加工方法。根据帕斯
卡定律，利用高压流体的压力向各种传递，迫使不易渗透橡胶袋胀
大或缩小，使停留在橡胶袋与成型模壁之间的物料缓慢而均匀地受
到压缩，成为所需形状的聚四氟乙烯预成型制品。根据橡胶袋胀
大、缩小或受压力方向不同，液压成型可分为内压法、外压法和内
外压法三种。液压成型的预制品，也是要经过烧结才能成为有强度
的使用制品。液压阀适用于模压难以成形的大型、异型、复杂、中
空薄壁制品，如三通，弯头、容器、管道、简体、半球壳体等。
(3)烧结模压和液压的预制品经烧结后才能成为有强度和良
好性能制品，烧结是PTFE成型中的关键。烧结过程由升温、保
温、冷却三步组成。对大型制品和薄膜毛坯，升温速度为10～
40℃／h，对中型制品为60～70℃／h，对小于制品可达100～120℃／h或自由升温。冷却方式分为“淬火”与“不淬火”两种。“淬火”
是把处于烧结温度的坯料快速通过结晶速度最大的温度区域进行冷却，如置于冷却介质水或空气中；“不淬火”是将处于烧结晶度的
坯料缓慢冷却至室温。
(4)推压成型推压成型方法适用于聚四氟乙烯分散树脂，
因为该树脂在剪切作用下易于形成纤维状的特性。先将助推剂和
聚四氟乙烯分散树脂混合均匀后，预成型为坯料，把坯料装入推
压机模腔内，施加压力将坯料强行通用有一定锥度的模具，便可
获得成纵向排列的纤维。通过干燥除去助推剂后，在经过烧结便成
为最终有一定温度和韧性的制品。推压成型适用于加工细管、小棒
和扁带。
(5)柱塞挤压成型柱塞挤压成型是利用柱塞上下运动分批将
聚四氟乙烯悬浮树脂(预先烧结处理)送人料筒模具中，用柱塞将
它压缩，然后将柱塞提升，重新加入新的聚四氟乙烯树脂进行压
周而复始不断加料不断压缩，从而进入加热到370 380。C的
挤压料筒中，连续长度的管，棒等型材就在此区域内加工成型。
(6)浸渍成型将表面处理的织物，一般主要是玻璃纤维布浸
入聚四氟乙烯分散液内，然后干燥，再浸入分散液中，经过多次浸渍、干燥(多道浸胶机)后，使玻璃布内所含聚四氟乙烯树脂达到
一定量(俗称达到一定的含胶量)后成卷，再将此卷置于烧结炉的
放卷架上，含胶的玻璃布以一定的速度通过烧结炉烧结后复卷，得
到聚四氟乙烯玻璃布。该材料具有良好的防黏性能，若把它切成大
小一定的块料，上下两面覆以铜箔，在多层压机内压制，就得到聚
四氟乙烯的覆铜箔板。
将多孑L金属浸以聚四氟乙烯分散液后干燥、烧结，使它的孔内含有一定量的聚四氟烯树脂，就成为既有金属的强度又有良好的润
滑性能的新材料，又成为氟塑料金属。该材料已被广泛应用于制造
铀雨注塞环导向环节娑抽最等，
耳田取、碡基蚧、寻l口J蚧、节天剂承寺。
(7)压延将悬浮法树脂捣碎，模压成空心圆柱体坯料，烧
结，经车床车削成薄膜，再经压延机压延成定向薄膜。
(8)层压制备玻璃布层压板，层压压力为13MPa，温度为
380℃。制备覆铜箔玻璃布层压板时压力一般为23．6～31．5MPa。
(9)喷涂将浓缩分散液配制成涂料，喷涂于各种器件表面。
喷涂后的器件于90。C左右约15rain、380℃烧结15～30min后取出
急冷淬火。或将PTFE粉末通入等离子焰流中，在高温作用下，
迅速塑化而成致密涂层。
(10)新型的PTFE成型加工技术
①真空成型技术该技术是将预热过的PTFE薄膜在真空条
件下加工成所需形状。用这种方法可以制成小于等于100pm的极
薄的复杂结构制件，而且制品表面无须再／Jn：i：，特别适合于与其他
材料的一起制作复合制件。
②热压成型与热吹塑成型技术该技术利用PTFE半成品受
热加压下可以变形，经冷却后可制成所需形状制品这一基本原理。
热吹塑法成型的PTFE容器具有高温时尺寸稳定、壁厚较均匀、
质量轻、透有度好等特点，是制备PTFE容器很有前途的加工方
张玉龙蔡志勇主编.工程塑料牌号手册.化学工业出版社,2006年05月第1版. 作者:曾正明主编
聚四氟乙烯制备
《氟化合物制备及应用》
作者:李英春，李祺编著
《氟树脂涂料及应用》
作者:管从胜，王威强编著
中国知网初级检索高级检索专业检索跨库检索
维普资讯快速检索传统检索高级检索分类检索
聚四氟乙烯的制备
（聚四氟乙烯or PTFE）and（合成or 制备）not（纤维or 表面）检索结果65
聚四氟乙烯（铁氟龙，PTFE、F4、四氟、特氟龙、铁氟龙、塑料王）是用于密封的氟塑料之一，其具有高耐腐蚀，耐高低温，物理性能稳定等特点。素有“塑料王”的美称。它是由四氟乙烯用悬浮法或分散法聚合而成，具有非常优良的耐高、低温性能，可在-180～260℃的范围内长期使用，几乎耐所有的化学药品，在侵蚀性极强的王水中煮沸也不起变化，摩擦系数极低，仅为0．04。聚四氟乙烯不吸水、电性能优异，是目前介电常数和介电损耗最小的固体绝缘材料。它的耐腐蚀性能甚至超过不锈钢、金、铂、陶瓷，聚四氟乙烯密封圈，聚四氟乙烯薄膜，聚四氟乙烯管材制品等制品，在市场上广受好评。 图一聚四氟乙烯图源：网络 聚四氟乙烯为什么耐腐蚀性如此之好？ 我们看看它的结构简式：-[-CF2-CF2-]n-。C-F共价键决定了它耐腐蚀的优越性，氧化，氯化等一些反应不能给C-F共价键带来破坏，由于C-C共价键通常处于C-F共价键的保护之中，也就是说其他原子很难接近C-C键之间的电子云就被F原子的电负性排斥走了，因此聚四氟乙烯不跟绝大多已知的强化学性试剂，强酸强碱、水和各种有机溶剂反应，其耐腐蚀性不言而喻。 另外，聚四氟乙烯相对分子质量较大，低的为数十万，高的达一千万以上一般为数百万（聚合度在104数量级，而聚乙烯仅在103）。一般结晶度为90～95%，熔融温度为327～342℃。聚四氟乙烯分子中CF2单元按锯齿形状排列，由于氟原子半径较氢稍大，所以相邻的CF2单元不能完全按反式交叉取向，而是形成一个螺旋状的扭曲链，氟原子几乎覆盖了整个高分子链的表面。这种分子结构解释了聚四氟乙烯的各种性能。温度低于19℃时，形成13/6螺旋；在19℃发生相变，分子稍微解开，形成15/7螺旋，这也是聚四氟乙烯拥有抗腐蚀的重要原因。 下面是聚四氟乙烯腐蚀性能参考表：
1．聚四氟乙烯 聚四氟乙烯是用于密封的氟塑料之一。聚四氟乙烯以碳原子为骨架，氟原子对称而均匀地分布在它的周围，构成严密的屏障，使它具有非常宝贵的综合物理机械性能(表14—9)。聚四氟乙烯对强酸、强碱、强氧化剂有很高的抗蚀性，即使温度较高，也不会发生作用，其耐腐蚀性能甚至超过玻璃、陶瓷、不锈钢以至金、铂，所以，素有“塑料王”之称。除某些芳烃化合物能使聚四氟乙烯有轻微的溶胀外，对酮类、醇类等有机溶剂均有耐蚀性。只有熔融态的碱金属及元素氟等在高温下才能对它起作用。 聚四氟乙烯的介电性能优异，绝缘强度及抗电弧性能也很突出，介质损耗角正切值很低，但抗电晕性能不好。聚四氟乙烯不吸水、不受氧气、紫外线作用、耐候性好，在户外暴露3年，抗拉强度几乎保持不变，仅伸长率有所下降。聚四氟乙烯薄膜与涂层由于有细孔，故能透过水和气体。
聚四氟乙烯在200℃以上，开始极微量的裂解，即使升温到结晶体熔点327℃，仍裂解很少，每小时失重为万分之二。但加热至400℃以上热裂解速度逐渐加快，产生有毒气体，因此，聚四氟乙烯烧结温度一般控制在375～380℃。 聚四氟乙烯分子间的范德华引力小，容易产生键间滑动，故聚四氟乙烯具有很低的摩擦系数及不粘性，摩擦系数在已知固体材料中是最低的。 聚四氟乙烯的导热系数小，该性能对其成型工艺及应用影响较大。其不但导热性差，且线膨胀系数较大，加入填充剂可适当降低线膨胀系数。在负荷下会发生蠕变现象，亦称作“冷流”，加入填充剂可减轻蠕变程度。 聚四氟乙烯可以添加不同的填充剂，选择的填充剂应基本满足下述要求：能耐380℃高温即四氟制品的烧结温度；与接触的介质不发生反应；与四氟树脂有良好的混入性；能改善四氟制品的耐磨性、冷流性、导热性及线膨胀系数等。常 用的填充剂有无碱无蜡玻璃纤维、石墨、碳纤维、MoS 2、A1 2 3 、CaF 2 、焦炭粉及 各种金属粉。如填充玻璃纤维或石墨，可提高四氟制品的耐磨、耐冷流性，填充MoS 2 可提高其润滑性，填充青铜、钼、镍、铝、银、钨、铁等，可改善导热性，填充聚酰亚胺或聚苯酯，可提高耐磨性，填充聚苯硫醚后能提高抗蠕变能力，保证尺寸稳定等。在相同的温度条件下，填充后的聚四氟乙烯其抗压强度(表 14-10)、压缩弹性模量(表14-11)、抗弯强度(表14-12)、硬度(表14-13)、摩擦系数和耐磨耗性(表14-14)、热导率(表14-15)均比纯四氟乙烯高。但抗拉强度和伸长率则有所下降，线膨胀系数(表14-15)也减小。 表14-10不同温度下加填充剂前后聚四氟乙烯的抗压强度① (Pa)
聚四氟乙烯优缺点文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
聚四氟乙烯优缺点（Polytetrafluoroethene，一般称作“不粘涂层”或“易洁镬物料”；是一种使用了氟取代中所有氢原子的人工合成材料。这种材料具有抗酸抗碱、抗各种的特点，几乎不溶于所有的溶剂。同时，聚四氟乙烯具有耐高温的特点，它的摩擦系数极低，所以可作润滑作用之余，亦成为了易洁镬和水管内层的理想涂料。 中文别名：PTFE;铁氟龙;特氟龙;teflon;特氟隆;F4;塑料王 用途 优点 耐高温——使用工作温度达250℃。 耐低温——具有良好的机械韧性；即使温度下降到-196℃，也可保持5%的伸长率。 耐腐蚀——对大多数化学药品和溶剂，表现出惰性、能耐强酸强碱、水和各种有机溶剂。 耐气候——有塑料中最佳的老化寿命。 高润滑——是固体材料中摩擦系数最低者。 不粘附——是固体材料中最小的表面张力，不粘附任何物质。 无毒害——具有生理惰性，作为和脏器长期植入体内无不良反应。 电绝缘性——可以抵抗1500伏高压电。 缺点
1、聚四氟乙烯具有“冷流性”。即材料制品在长时间连续载荷作用下发生的塑性变形(蠕变)，这给它的应用带来一定的限制。如当PTFE用作密封垫时，为密封严密而把螺栓拧得很紧，以致超过特定的压缩应力时，会使垫圈产生“冷流”(蠕变)而被压扁。这些缺点可通过加入适当的填料及改进零件结构等方法来克服。 2、PTFE具有突出的不粘性，限制了其工业上的应用。它是极好的防粘材料，这种性能又使它与其他物件的表面粘合极为困难。 3、PTFE的线为钢的10~20倍，比多数塑料大，其线膨胀系数随着温度的变化而发生很不规律的变化。在应用PTFE时，如果对这方面性能注意不够，很容易造成损失。
聚四氟乙烯及电线挤出工艺
聚四氟乙烯及电线挤出工艺 目录 第一节聚四氟乙烯材料介绍 1聚四氟乙烯： 2聚四氟乙烯的种类及用途 3聚四氟乙烯的结构特点 4聚四氟乙烯的性能 4.1物理性能 4.2聚四氟乙烯电绝缘性能 4.2.1PTFE绝缘电线的电特性 4.2.1.1不同频率下的介电常数 4.2.1.2不同频率下的介质损耗 4.2.1.3绝缘电阻 4.2.1.4击穿场强 4.2.1.5抗电弧能力 4.3耐热性 4.4耐化学稳定性 4.5力学性能 4.6耐湿性和耐水性 4.7耐气候性 4.8耐辐照性 4.9其他性能 5聚四氟乙烯在电线电缆中应用 第二节聚四氟乙烯绝缘电线挤出材料选用1原材料的选择 1.1聚四氟乙烯树脂粉 1.2助推剂 1.3着色剂 1.3.1糊状着色剂 1.3. 2.粉状着色剂 2.原材料的保管和处理 第三节聚四氟乙烯绝缘电线挤出工艺流程1.工艺流程图 2工序 2.1工序一：过筛与计量 2.2工序二：混合 2.3工序三：熟化 2.4工序四：预压 2.5工序五：推挤绝缘 2.5.1挤压装置： 2.5.2模具
2.5.2.1阳模 2.5.2.2阴模 2.5.3推机绝缘 2.6工序六：烘干，烧结，冷却 2.6.1烘干 2.6.2烧结 2.6.3冷却 2.6.4温度曲线 2.7主要工艺参数示例 2.8聚四氟乙烯绝缘电线常出现的质量问题及解决方法第四节安全注意事项及劳动纪律 1材料使用安全规定 2劳动纪律及安全生产规定
聚四氟乙烯及电线挤出工艺简介 第一节 聚四氟乙烯材料介绍 1聚四氟乙烯： 聚四氟乙烯简称F-4,英文名称Polyterafluoroethylene(PTFE 或TFE),是一种工程材料，它具有其他各种工程塑料的特点,而其优异性能是其他各种工程塑料所不可比拟的;它的广泛的频率范围及高低温使用范围、优异的化学稳定性,高的电绝缘性,突出的表面不粘性,良好的润滑以及耐大气老化性能,使聚四氟乙烯在解决工业各部门的有关技术中,属于其他塑料之上. 2聚四氟乙烯的种类及用途 聚四氟乙烯按聚合方法的不同,分为悬浮聚四氟乙烯和分散聚四氟乙烯两大类.悬浮聚四氟乙烯树脂系白色粉末,颗粒较大,经适当的后处理,可得到不同颗粒度的粉末.这种粉状树脂用于模压,压延加工成型，而不直接用于电线电缆的生产。用于电线电缆绝缘时，应将悬浮聚四氟乙烯模压，烧结成圆柱型坯料，再在车床上车削成聚四氟乙烯薄膜。这种薄膜又称熟料带，供电线电缆绕包绝缘用。分散聚四氟乙烯又分为粉末和浓缩分散液两种型态。其中：粉状分散树脂在加入一定量的助剂（如石油醚）及填料（如石英粉）经混合后，专供推压成型，适用于电线电缆等薄壁制品的推压加工，在目前电线生产中应用较多：也可将粉状分散树脂推压成型，然后滚压成薄膜（又称生料带）供细线径电线绝缘或电线护套绕包用。聚四氟乙烯浓缩分散液主要供浸渍多孔材料（如石棉，玻璃，纤维编织）及粉末冶金法制成的金属轴承的表面涂层用。聚四氟乙烯绝缘电磁线及耐高温电线的玻璃纤维编织层就是聚四氟乙烯浓缩液涂制用的。 3聚四氟乙烯的结构特点 聚四氟乙烯由四氟乙烯聚合而成，其分子结构为： 聚四氟乙烯是分子结构完全对称的无枝化线性聚合物，密度为（2.280~2.295）g/cm 3结晶度达93%~98%，几乎是一个完全结晶的聚合物。 在已知的高分子键中，C-F 键是最牢固的键之一，键能高达460Kj/mol ，大分子主碳键的周围被氟原子的紧密的保卫着，使C-C 键不受一般活泼分子的侵袭。此外，氟原子体积较大，相互排斥，整个大分子链呈螺旋状，在大分子的主链上具有对称的氟原子，所以电性中和，整个分子不带极性。这种结构的特殊性使聚四氟乙烯具有优良的耐热性，耐化学药品性和耐溶剂的稳定性，高电绝缘性，表面不粘性，和润滑性等，并具有极高的熔融粘度。 4聚四氟乙烯的性能 4.1物理性能 聚四氟乙烯是一种高结晶度的聚合物，它的螺旋状结晶的晶格距离变化在19℃.29℃和327℃有转折点，即晶体在这三个温度上下，其体积会发生突变。因此，19℃和327℃这两个温度的转变点，对聚四氟乙烯的加工工艺来说是很 n F F F F C C
常用金属或合金的线胀系数 金属或合金温度T/℃线胀系数α /10E-6/℃ 金属或合金温度T/℃ 线胀系数α /10E-6/℃ 铝及铝合金 碳钢20-10010.6-12.2 106020-10020-30020-20011.3-13.0 110020-10020-40020-30012.1-13.5 201120-10020-60020-40012.9-13.9 201420-1002320-60013.5-14.3 202420-10022.820-70014.7-15.0 221820-10022.3 铬钢20-10011.2 300320-10023.220-20011.8 403220-10019.420-30012.4 500520-10023.820-40013 505020-10023.820-60013.6 505220-10023.8 铸铁20-1008.7-11.1 505620-10024.120-2008.5-11.6 508320-10023.420-30010.1-12.2 508620-10023.920-40011.5-12.7 515420-10023.920-60012.9-13.2 545620-10023.920-100017.6 606120-10023.4 1020-10011.53 606320-10023.420-20012.61 610120-1002320-30013 707520-10023.220-40013铜及铜合金20-50014.18纯铜2016.520-60014.6 磷脱氧铜20-30017.7 1520-10011.75 无氧铜20-30017.720-20012.41普通黄铜20-30020.320-30013.45低铅黄铜20-30020.220-40013.6中铅黄铜20-30020.320-50013.85高铅黄铜20-30020.320-60013.9 超高铅黄铜20-30020.5 2020-10011.16 铝青铜20-30016.420-20012.12铍青铜20-30017.8
PTFE密封件 PTFE O型圈由聚四氟乙烯模压毛坯经过二次加工制得。 主要优点： 可应用与食品，医药，医学等卫生要求极高的领域； 具有生理惰性、杀菌、消毒作用； 具有摩擦力阻力小，不粘着及蠕动效应; 承压高； 抗变形、抗挤出性好； 安装简便，尺寸齐全。； 弹性内芯良好的弹性，大大提高O形圈的密封效果。 性能 外观：纯白 耐高温：使用温度+250℃； 耐低温：具有良好的机械韧性，即使温度下降到-196℃，也可保持5%的伸长率； 适用温度范围：TeflonFEP外壳：-60℃-205℃可在260℃高温下较短时间使用TeflonPFA外壳：-60℃-260℃可在300℃高温下较短时间使用橡胶材质标准。 耐腐蚀：耐强酸、强碱、王水和各种有机溶剂； 耐绝缘：介电性能与温度、频率无关； 高润滑：固体材料中摩擦系数最低； 不粘附：不粘附任何物质；自润性强：固体材料中摩擦系数为0.04； 无毒害：具有生理惰性，可植入人体内；耐老化可长期在大气中使用； 防污染：金属元素空白值低，铅含量小于10-11 g/ml，铀含量小于10-12 g/ml； 防泄漏：从离地1.2米高处落下，瓶体不破裂，瓶盖不脱落，无破损泄漏现象； 主要技术参数： 项目名称单位数值 密度g/cm3 2.2~2.3 拉伸强度MPa≥20 断裂伸长率%≥250 表面硬度（邵氏）n°≥80 工作温度℃-180~+280 使用压力MPa-10--20、 使用温度（℃）-60-250 规格 型号FSOR/FVOR厚度1～10（mm） 内径10（mm）—2000（mm）外径12（mm）—3000（mm）精密O型圈（O-RING）表面光滑、无针眼、无毛边、精度达到±0.03mm至±0.08mm.O型圈产品分 为国标，日标，美标，欧标，和一些非标特制规格。现有AS568、JIS、PG、GB等系列几万种规格。 产品按国际ISO2858标准设计制造，也可根据用户需求加工任意型的制品。
第26卷第5期高分子材料科学与工程 Vol.26,No.5 2010年5月 POL YM ER MA TERIAL S SCIENCE AND EN GIN EERIN G May 2010 聚四氟乙烯膜的制备及性能 黄庆林,肖长发,胡晓宇,边丽娜 (天津工业大学材料科学与化学工程学院,中空纤维膜材料与膜过程教育部重点实验室,天津300160) 摘要:以聚乙烯醇(PVA )为成膜载体,由聚四氟乙烯(PTFE )分散乳液制得PTFE 疏水膜,分析和讨论了膜烧结后的组成、动态力学性能的变化,用扫描电子显微镜(SEM )观察了膜表面形貌。结果表明:(1)制备的PTFE 膜较PTFE 在组成上无明显变化;(2)经定长和松弛状态烧结的PTFE 膜,其DMA 谱图的α转变较PTFE 未发现较大变化;(3)经定长状态下烧结后所得PTFE 膜中原纤网络结点之间构成了较为疏松的微孔结构,而在松弛状态下烧结所得膜的微孔结构较为致密。 关键词:聚四氟乙烯;聚乙烯醇成膜载体;平板膜;性能 中图分类号:TB383 文献标识码:A 文章编号:100027555(2010)0520123204 收稿日期:2009204207 基金项目:国家高技术研究发展计划(863计划)重点课题“高性能聚烯烃中空纤维超/微滤膜制备关键技术” (2007AA030304)通讯联系人:肖长发,主要从事功能纤维材料研究, E 2mail :cfxiao @https://www.doczj.com/doc/419264659.html, 聚四氟乙烯具有极其良好的化学稳定性,耐强酸、强碱和耐多种化学产品的腐蚀以及宽广的耐温性能,因此,在特殊的分离环境中,PTFE 是一种理想的分离过滤材料[1,2]。PTFE 的表面张力为(22～33)×10-3N/m ,极好的疏水性使其成为膜蒸馏以及防水透气材料的首选材料[3]。但PTFE 的缺点是无合适的溶剂使其溶解,而且即使加热到分解温度也很难流动,因此PTFE “不溶不熔”的特性使其加工性能很差[4]。目前 制备PTFE 微孔膜的主要方法为双向拉伸法[5],即通 过将PTFE 树脂预压膜,烧结成型后再经双向拉伸形 成具有裂隙孔结构的微孔膜,而采用PTFE 分散乳液 制备薄膜的方法专利和文献尚未见报道。本文以PVA 为成膜载体,采用PTFE 分散乳液制备PTFE/PVA 共混膜,经烧结处理除去共混膜中的PVA 而制 得PTFE 膜。1 实验部分1.1 实验材料 PVA :2099型,山西三维集团股份有限公司;PTFE 浓缩分散乳液:型号FR301B ,上海三爱富新材 料有限公司,性能参数如Tab.1所示。 T ab.1 Characteristics of PTFE suspension Solid content (%)Nonionic surfactant content (%) Average particle size ( μm )Viscosity (Pa ?s )Density (g/cm 3)p H 60 5 0.19 25×10-3 2.20 9 note :typical values 1.2 样品制备 将PTFE 分散乳液破乳后得到的PTFE 粒状树脂 压制成膜,将所得膜在380℃烧结2min ,得到的样品记为PTFE 膜。按一定配比将PTFE 乳液和PVA 均匀溶解分散在去离子水中配成铸膜液,在洁净玻璃板上刮膜后在0℃的无水乙醇中固化成膜,得到PTFE/PVA 共混膜。将PTFE/PVA 膜烘干后分别在松弛和 定长状态下在380℃烧结2min 制得PTFE 膜,记为P 2PTFE 膜。1.3 测试与分析1.3.1 结构及性能测试:用德国Bruker 公司Ten 2sor37型傅里叶红外光谱(F T 2IR )仪,采用衰减全反射(A TR )技术对膜化学结构进行分析;用德国N ET 2ZSCH 公司DMA 242C 型动态粘弹谱分析(DMA )仪
百科名片 简介 PTFE 中文名称为聚四氟乙烯，英文名：Poly tetra fluoro ethylene ptfe PTFE分子结构图 PTFE生产方法 特氟龙基本类型：·特氟龙PTFE： ·特氟龙FEP： ·特氟龙PFA： ·特氟龙ETFE： 经过特氟龙涂装后，具有以下特性： 1、不粘性, 2、耐热性, 3、滑动性， 4、抗湿性， 5、耐磨损性， 6、耐腐蚀性， 化学性质绝缘性， 耐高低温性， 自润滑性， 表面不粘性， 不燃性， 物理性质：

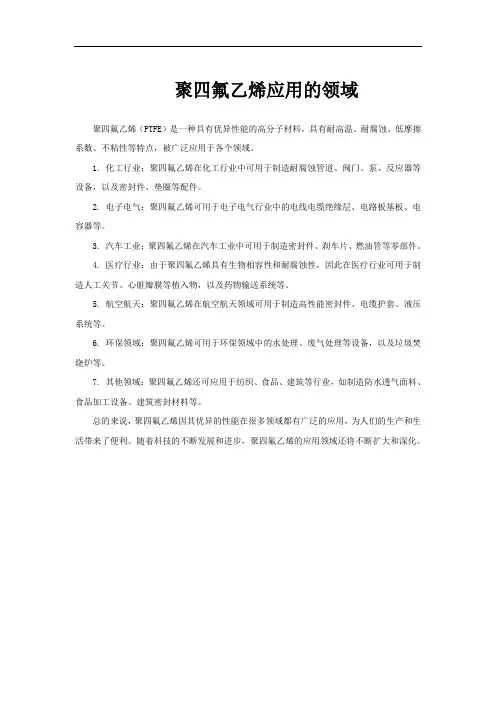

PTFE（聚四氟乙烯）的应用：1、聚四氟乙烯(PTFE) 在建筑上应用 1、聚四氟乙烯(PTFE)在防腐蚀性能的应用 3、聚四氟乙烯（PTFE）在电子电气方面的应用 4、聚四氟乙烯（PTFE）在医疗医药方面的应用 5、聚四氟乙烯（PTFE）的防粘性能的应用 制品常见缺点 ⑴ PTFE只能采用模压、挤出工艺制作简单的制品，成型较困难，复杂制品必须由后期机床加工，这就限制了产品的生产效率，加工过程中，材料浪费过大。 ⑵聚四氟乙烯具有“冷流性”。即材料制品在长时间连续载荷作用下发生的塑性变形（蠕变），这给它的应用带来一定的限制。如当PTFE用作密封垫时，为密封严密而把螺栓拧得很紧，以致超过特定的压缩应力时，会使垫圈产生“冷流”（蠕变）而被压扁。这些缺点可通过加入适当的填料及改进零件结构等方法来克服。 ⑶聚四氟乙烯的熔体粘度很高，在高温下也不流动。它在熔点（327℃）以上，熔体粘度达到1 010 Pa.s，即使加热到分解温度也不流动，这就使它不能采用一般热塑性塑料的成型方法，而要采用类似粉末冶金那样的烧结方法成型。 ⑷PTFE具有突出的不粘性，限制了其工业上的应用。它是极好的防粘材料，这种性能又使它与其他物件的表面粘合极为困难。 ⑸PTFE的导热系数低，导热性能较差，这不仅妨碍它用作轴承材料，而且使得制造厚壁制品时不能淬火。 ⑹PTF E的线膨胀系数为钢的10~20倍，比多数塑料大，其线膨胀系数随着温度的变化而发生很不规律的变化。在应用PTFE时，如果对这方面性能注意不够，很容易造成损失。 ⑺在400℃以上加热时，聚四氟乙烯的裂解速度逐渐加快，分解产物主要是四氟乙烯、全氟丙烯和八氟环丁烷。在475℃ 以上，分解产物有极少量剧毒的全氟异丁烯。注意加热温度不能超过400℃，且实验室要有良好的通风系统，利于排除毒性气体。 生产方法 聚四氟乙烯由四氟乙烯经自由基聚合而生成。工业上的聚合反应是在大量水存在下搅拌进行的，用以分散反应热，并便于控制温度。聚合一般在40～80℃，3～26千克力/厘米2压力下进行，可用无机的过硫酸盐、有机过氧化物为引发剂，也可以用氧化还原引发体系。每摩尔四氟乙烯聚合时放热171.38kJ。分散聚合须添加全氟型的表面活性剂，例如全氟辛酸或其盐类。 基本类型 ·特氟龙PTFE：
在氟塑料中，聚四氟乙烯消耗最大，用途最广，它是氟塑料中的一个重要品种。聚四氟乙烯的化学结构是把聚乙烯中全部氢原子被氟原子取代而成。 产品名称：聚四氟乙烯 英文名：Polytetrafluoroethylene 别名：PTFE;铁氟龙;特氟龙;teflon;特氟隆;F4;塑料之王;テフロン(日语)【英文缩写为PTFE，商标名Teflon?，中文译名各地不同：大陆译为特富龙?，香港译为特氟龙?，台湾译为铁氟龙?】 分子式：[CF2CF2]n 生产方法：聚四氟乙烯由四氟乙烯经自由基聚合而生成。工业上的聚合反应是在大量水存在下搅拌进行的，用以分散反应热，并便于控制温度。聚合一般在40～80℃，3～26千克力／厘米2压力下进行，可用无机的过硫酸盐、有机过氧化物为引发剂，也可以用氧化还原引发体系。每摩尔四氟乙烯聚合时放热171.38kJ。分散聚合须添加全氟型的表面活性剂，例如全氟辛酸或其盐类。 用途：可制成棒、板、管材、薄膜及各种异型制品，用于航天、化工、电子、机械、医药等领域。 备注： 聚四氟乙烯[PTFE,F4]是当今世界上耐腐蚀性能最佳材料之一，因此得"塑料王"之美称。它能在任何种类化学介质长期使用，它的产生解决了我国化工、石油、制药等领域的许多问题。聚四氟乙烯密封件、垫圈、垫片. 聚四氟乙烯密封件、垫片、密封垫圈是选用悬浮聚合聚四氟乙烯树脂模塑加工制成。聚四氟乙烯与其他塑料相比具有耐化学腐蚀与耐温优异的特点，它已被广泛地应用作为密封材料和填充材料。 具有高度的化学稳定性和卓越的耐化学腐蚀能力，如耐强酸、强碱、强氧化剂等，有突出的耐热、耐寒及耐摩性，长期使用温度范围为-200-+250℃，还有优异的电绝缘性，且不受温度与频率的影响。此外，具有不沾着、不吸水、不燃烧等特点。悬浮树脂一般采用模压，烧结的办法成型加工，所制得的棒、板或其他型材还可进一步用车刨、钻、铣等机加工方法加工。棒材再经车削牵伸可制成定向薄膜。 ------------------------------------------------------ 聚四氟乙烯(PTFE)特性：
聚四氟乙烯(PTFE)的性能与作用 聚四氟乙烯（英文缩写为Teflon或[PTFE,F4]）,被美誉为/俗称―塑料王‖，中文商品名―铁氟龙‖、―特氟隆‖（teflon)、―特氟龙‖、―特富隆‖、―泰氟龙‖等。它是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性(是当今世界上耐腐蚀性能最佳材料之一，除熔融金属钠和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化，广泛应用于各种需要抗酸碱和有机溶剂的)、密封性、高润滑不粘性、电绝缘性和良好的抗老化耐力、耐温优异（能在+250℃至-180℃的温度下长期工作）。聚四氟乙烯它本身对人没有毒性，但是在生产过程中使用的原料之一全氟辛酸铵(PFOA)被认为可能具有致癌作用。 温度-20～250℃（-4～＋482°F），允许骤冷骤热，或冷热交替操作。 压力-0.1～6.4Mpa（全负压至64kgf/cm2）（Full vacuum to 64kgf/cm2） 它的产生解决了我国化工、石油、制药等领域的许多问题。聚四氟乙烯密封件、垫圈、垫片. 聚四氟乙烯密封件、垫片、密封垫圈是选用悬浮聚合聚四氟乙烯树脂模塑加工制成。聚四氟乙烯与其他塑料相比具有耐化学腐蚀与的特点，它已被广泛地应用作为密封材料和填充材料。 用作工程塑料，可制成聚四氟乙烯管、棒、带、板、薄膜等。一般应用于性能要求较高的耐腐蚀的管道、容器、泵、阀以及制雷达、高频通讯器材、无线电器材等。分散液可用作各种材料的绝缘浸渍液和金属、玻璃、陶器表面的防腐图层等。各种聚四氟圈、聚四氟垫片、聚四氟盘根等广泛用于各类防腐管道法兰密封。此外，也可以用于抽丝，聚四氟乙烯纤维——氟纶（国外商品名为特氟纶）。 目前，各类聚四氟乙烯制品已在化工、机械、电子、电器、军工、航天、环保和桥梁等国民经济领域中起到了举足轻重的作用。 聚四氟乙烯(PTFE)使用条件行业化工、石化、炼油、氯碱、制酸、磷肥、制药、农药、化纤、染化、焦化、煤气、有机合成、有色冶炼、钢铁、原子能及高纯产品生产（如离子膜电解），粘稠物料输送与操作， 卫生要求高度严格的食品、饮料等加工生产部门。使用优点耐高温——使用工作温度达250℃。 耐低温——具有良好的机械韧性；即使温度下降到-196℃，也可保持5%的伸长率。 耐腐蚀——对大多数化学药品和溶剂，表现出惰性、能耐强酸强碱、水和各种有机溶剂。 耐气候——有塑料中最佳的老化寿命。 高润滑——是固体材料中摩擦系数最低者。 不粘附——是固体材料中最小的表面张力，不粘附任何物质。 无毒害——具有生理惰性，作为人工血管和脏器长期植入体内无不良反应。
密封圈类型有哪些？ 性质的分类 根据密封圈所用材质不同，性质上就产生不同的分类 1.耐高温密封圈 2.耐高压密封圈 3.耐腐蚀密封圈 4.耐磨损密封圈密封圈主要用来防油防水防腐密封气体,防止泄露: IDI型密封圈、UN型密封圈、UHS型密封圈、OSI型密封圈、UPH型密封圈、YX型密封圈、YA型密封圈、QY型密封圈、KY型密封圈、O型密封圈、矩形密封圈、星型密封圈、L型领圈、DKB型防尘圈、DKI型防尘圈、DKBI 型防尘圈、AF型防尘圈、DH型防尘圈、DHS型防尘圈、蕾型圈、鼓型圈、山型圈口密封圈.氟橡胶密封圈.氟胶密封圈.硅橡胶密封圈.硅胶密封圈.耐高温密封圈.o型圈.o形圈,包覆密封圈,包氟密封圈.y形圈.v形圈.星形圈.kdas组合圈,nok.nak.金属包覆垫圈,聚四氟乙烯密封圈.密封条.橡胶密封圈,塑料密封圈各类密封圈的作用 V型密封圈 是一种轴向作用的弹性橡胶密封圈，用作转轴无压密封。密封唇有较好的活动性和适应性，可补偿较大的公差和角度偏差，可防止内部油脂或油液向外漏泄，也可防止外界的溅水或尘埃的侵入。 O型密封圈 主要用于静密封和往复运动密封。用于旋转运动密封时，仅限于低速回转密封装置。 V型密封圈 一般安装在外圆或内圆上截面为矩形的沟槽内起密封作用。 Y型密封圈 广泛应用于往复动密封装置中。另外，还有弹簧张力（弹簧蓄能）密封圈，是在PTFE密封材料之中加入一个弹簧，有O型弹簧，V型弹簧，U型弹簧。 孔用YX型密封圈 简单描述产品用途：用于往复运动液压油缸中活塞的密封。适用范围：TPU：一般液压缸、通用设备液压缸。 CPU：工程机械用液压缸及高温、高压用油缸。材质：聚氨酯TPU、CPU、橡胶产品硬度：HS85±2°A 工作温度：TPU：- 40～+80℃ CPU：-40～+120℃工作压力：≤32Mpa 工作介质：液压油、乳化液 YX型孔用挡圈 简单描述产品用途:本标准适用于油缸工作压力大于16MPa时配合YX型密封圈使用,或油缸偏心受力时,起保护密封圈的作用. 工作温度:-40～+100℃工作介质:液压油、乳化液、水产品硬度：HS 92±5A 材质：聚四氟乙烯
聚四氟乙烯密封圈的特性与橡胶密封圈相比： 一、材质优点：聚四氟乙烯（PTFE)又名特氟龙/铁氟龙或塑料王（F4),是四氟乙烯单体的共聚物，它具有下列优点; 1.化学稳定性：几乎所有的化学抗性，强酸、强碱或强氧化剂及有机溶剂等对它均不起作用。 2.热稳定性：裂解温度在400℃以上，因此，它能够在 -200℃~+350℃范围内正常工作。 3.减磨性：PTFE材料摩擦系数极低，仅0.02，是橡胶的1/40. 4.自润滑性：PTFE材料表面具有突出的自润滑性，几乎所有的粘性物质均不能粘附到它的表面上去。 二，填充改性：但是纯PTFE不耐磨，要是它具有实用性，必须对它填充改性处理。我们采用两种方法:一种是无机物填充改性，在PTFE 里加入玻璃纤维、碳素纤维、石墨、二硫化钼等。另一种是有机物填充改性，在PTFE里加入聚苯酯、聚苯硫醚等。通过改性使PTFE 耐磨性能提高了2000倍，又增加了刚性、导热性，使油封达到高寿命要求。 三，密封原理： PTFE油封唇口在加工时被拉成喇叭状，由于PTFE 经拉制后具有记忆收缩能力，在工作中产生的摩擦热使唇口会不断收缩，所以不需要弹簧的帮助，它会紧紧抱在轴上，不让它与轴表面有间隙存在，又能补偿磨损。 四，产品优点：聚四氟乙烯（PTFE）油封与橡胶油封比较有以下优点：
1、橡胶油封采用弹簧压紧的尖唇口，与轴接触面宽仅为 0.3—0.5mm，PTFE油封采用无弹簧的宽唇动力结构，与轴接触面宽为5—7mm，这样可以保持一个足够的油膜，而且对轴的偏心不敏感，在径向跳动0.4mm工况下仍可正常工作。 2、PTFE油封内壁刻有与轴转向相反的螺纹槽，当轴旋转时会产生一个向内推力，阻止流体外流。这个推力很高，致使能封住1.0MPa(单唇)、3MPa（双唇）流体的压力，橡胶油封仅为0.03MPa 3、PTFE油封极佳的抗磨擦性,特别适用于无油或少油状态工作，即使长期停机后再度启用,也能立即拥有低磨擦特性，橡胶油封仅适合有油状态工作。 4、PTFE油封特别适用于高速旋转应用,线速度可达30m/s，NBR橡胶油封最高线速度10m/s。 5、PTFE油封最高使用温度可达350℃，氟橡胶油封最高使用温度200℃。 6、 PTFE油封可密封水、酸类、碱类、溶剂类、瓦斯气体等，橡胶油封仅可密封油、油脂类。
PTFE 百科名片 聚四氟乙烯 PTFE中文名称为聚四氟乙烯,英文名Poly tetra fluoro ethylene ptfe乳液是一种含聚四氟乙烯高分子化学材料,它广泛应用于包装,电子电气,化工能源,耐腐蚀材料,特氟龙高性能特种涂料是以聚四氟乙烯为基体树脂的氟涂料，英文名称为Teflon，因为发音的缘故，通常又被称之为铁氟龙、铁富龙、特富龙、特氟隆等等（皆为Teflon 的译音）。 解释 特富龙（台湾译为：铁氟龙）涂料是一种独一无二的高性能涂料，结合了耐热性、化学惰性和优异的绝缘稳定性及低摩擦性，具有其他涂料无法抗衡的综合优势，它应用的灵活性使得它能用于几乎所有形状和大小的产品上。 PTFE生产方法 聚四氟乙烯由四氟乙烯经自由基聚合而生成。工业上的聚合反应是在大量水存在下搅拌进行的，用以分散反应热，并便于控制温度。聚合一般在40～80℃，3～26千克力／厘米2压力下进行，可用无机的过硫酸盐、有机过氧化物为引发剂，也可以用氧化还原引发体系。每摩尔四氟乙烯聚合时放热171.38kJ。分散聚合须添加全氟型的表面活性剂，例如全氟辛酸或其盐类。特氟龙基本类型: ·特氟龙PTFE： PTFE（聚四氟乙烯）不粘涂料可以在260℃连续使用，具有最高使用温度290-300℃，极低的摩擦系数、良好的耐磨性以及极好的化学稳定性。 ·特氟龙FEP： FEP 或者F46（氟化乙烯丙烯共聚物）不粘涂料在烘烤时熔融流动形成无孔薄膜，具有卓越的化学稳定性、极好的不粘特性，最高使用温度为200℃。 ·特氟龙PFA： PFA（过氟烷基化物）不粘涂料与FEP一样在烘烤时熔融流动形成无孔薄膜。PFA的优点是具有更高的连续使用温度260℃，更强的刚韧度，特别适合使用在高温条件下防粘和耐化学性使用领域。 ·特氟龙ETFE： ETFE是一种乙烯和四氟乙烯的共聚物，该树脂是最坚韧的氟聚合物，可以形成一层高度耐用的涂层，具有卓越的耐化学性，并可在150℃下连续工作。 经过特氟龙涂装后，具有以下特性： 1、不粘性： 几乎所有物质都不与特氟龙涂膜粘合。很薄的膜也显示出很好的不粘附性能。
铜１7、7X10^-6/.Ｃ 无氧铜１８、6Ｘ１０^-8／。C ?铝23X10^-６／。Ｃ?铁１2X10^—６/.Ｃ?普通碳钢、马氏体不锈钢得热膨胀系数为1、01, 奥氏体不锈钢为1、6，单位计不住了,但有个简单得说法告诉：?普通碳钢１米1度１丝,即1米得钢温度升高1℃放大０。０1mm，而?不锈钢为0．０16mm。? 钢筋与混凝土具有相近得温度线膨胀系数(钢筋得温度线膨胀系数为1、2×1０^(－5）/℃，ｔ混凝土得温度线膨胀系数为1、0×10^(—5）~1、5×10^(－5)／℃）, 钢质材得膨胀系数为：1、2＊10^-5/℃ 长度方向增加：１0０ｍｍ*1、2*１0＾—５＊（250－20)=0。2７6mm?宽度方向增加：2０0mm＊1、２＊1０^－5＊（250－20)＝0。５52ｍm △Ⅰ=ａ(tｏ－t1）? a不锈钢线膨胀系数 材料温度范围?２０ 20-100 20－200 ２0-300 20-400 20-６０0 铝(合金) 22、0-24、０ 23、4—24、８ 24、0－２5、9 碳钢 10、6-１2、2 １1、３—13 １2、１-１３、５１2、９－1３、9 13、５－１４、３ 1４、7-1５ ?线膨胀系数不就是一个固定得数值，会随着温度得升高而提高，所以在应用时只作为参考，还要根据材料成份,就是否经过锻打＼热处理等情况做综合考虑、 材料线膨胀系数(ｘ0、000０0１/°C） 一般铸铁9、2-11、8 一般碳钢10~13 铬钢10~１3 镍铬钢13-15 铁12-12、5 铜1８、５ 青铜17、5 黄铜18、5 铝合金２3、８ 金 14、2 热膨胀系数 theｒmａl ｅｘpaｎsiｏn cｏｅffiｃiｅnt 物体由于改变而有胀缩现象。其变化能力以等压(p一定）下,单位温度变化所导致得变化，即热膨胀系数表示 热α=ΔV／（V＊ΔＴ)、 式中ΔV为所给温度变化ΔT下物体体积得改变，Ｖ为物体体积
v1.0 可编辑可修改 1 聚四氟乙烯性能分析 在低结晶度时更易延展。PTFE的拉伸强度一般在10~30MPa，与聚乙烯相当； 拉伸弹性模量约400MPa，略低于高密度聚乙烯，回弹性差；冲击强度则不及聚乙烯；弯曲强度和压缩强度较低，%形变时约为10MPa。PTFE受载时容易出现蠕变现象，其蠕变和应力松弛受温度、时间、负荷等影响，也和它的分子量、结晶度有关。PTFE的最佳刚性所对应的结晶度为75%~80%时，高于此结晶度时耐蠕变性随结晶度的进一步增加而减小。应力松弛是指高分子材料在应变保持一定的情况下应力随时间推移而减少的现象。如聚四氟乙烯垫圈在螺栓的压缩负荷作用下产生应力松弛，引起螺栓紧压力的降低而发生连接处的泄露。 PTFE耐疲劳性优异，与其他塑料不同，PTFE不会出现永久疲劳破坏，即使因疲劳而破坏，但仍能保持其物理的完整性，维持着一个”剩余的“疲劳强度。PTFE具有螺旋形结构，分子较僵硬，分子间的吸引力很微弱，因而分子间很易滑动。其摩擦系数是塑料中最低的。且在使用中无爬行现象（动、静摩擦系数较接近，如钢对它的动、静摩擦系数可低至，其自身摩擦系数可低至），是一种良好的减摩、自润滑材料。 PTFE中与每个碳原子连接的两个氟原子完全对称，碳氟两种原子又以共价键相结合，所以在分子中没有游离的电子，故介电常数极小，为（频率6~3000兆周/秒），且不随湿度急剧变化而变化，耐电弧性大于300s。功率因数小于（60~3000兆周/秒），耐电晕放电性不佳，比聚乙烯差。它的介电损耗角正切值也很小，即使频率改变引起的变化也很小。介电损耗角正切值在0~240℃的变化不大，0℃以下变化较大，—80℃时达最大值。PTFE瞬时介电强度在60Hz时，结晶度在50%~80%时无变化，一般为450~500V/mil（对薄膜达1500~2000V/mil），但数均分子量降低时介电强度稍有下降。随着温度的升高，介电强度逐渐下降，到260℃附近时急剧降低。 聚四氟乙烯具有很高的体积比电阻，其击穿电压为25~40kV/mm。聚四氟乙烯整个分子呈中性，无极性，使聚合物成为完全的非极性聚合物。因而不会导电，具有良好的电绝缘性。 聚四氟乙烯在电弧作用下分解为不导电的低分子量氟碳化合物气体，不碳化，在材料上并不残留导电性物质。
聚四氟乙烯的性能、成型加工以及应用 摘要：聚四氟乙烯是氟的重要化合物, 它是目前化工行业最新型的工程塑料之一。本文介绍了聚四氟乙烯的基本结构性能、成型加工和应用。 关键词：聚四氟乙烯、性能、成型加工及应用 一、概述 聚四氟乙烯是工程塑料的一个重要品种。自1938年美国科学家R.S.Plunkett在研究氟里昂致冷剂时,合成了具有“塑料王”之称的聚四氟乙烯（PTFE）以来,聚四氟乙烯的研制、生产、加工和应用得到了很大发展。聚四氟乙烯产量虽然不算太大,但应用面非常广泛。它具有优异的高低温性能和化学稳定性,极好的电绝缘性、非粘附性、耐候性、不燃性和良好的润滑性。由于其独特的性能,目前己被广泛应用于航空航天、石油化工、机械、电子、建筑、轻纺等工业部门,并日益深入到人们的日常生活中,成为现代科学技术军工和民用中解决许多关键技术和提高生产技术水平不可或缺的材料。 二、聚四氟乙烯的结构、组成及物理化学特性 1、聚四氟乙烯的分子结构特点 聚四氟乙烯分子结构式为：
是完全对称而且无支链的线型高分子,分子不具有极性。从聚四氟乙烯的分子结构可以看出PTFE分子所具有的特点。 PTFE的分子是碳氟两种元素以共价键相结合。在PTFE中,氟原子取代了聚乙烯中的氢原子,由于氟原子半径(0.064nm)明显大于氢原子半径(0,028nm),使得聚四氟乙烯中未成键原子间的范德华力大于聚乙烯,有较大的排斥力,这就引起碳一碳链由聚乙烯的平面的、充分伸展的曲折构象渐渐扭转到PTFE的螺旋构象(如图1-1)。该螺旋构象正好包围在PTFE易受化学侵袭的碳链骨架外形成了一个紧密的完全“氟代”的保护层,这使聚合物的主链不受外界任何试剂的侵袭,使PTFE具有其它材料无法比拟的耐溶剂性、化学稳定性以及低的内聚能密度;同时,碳-氟键极牢固,其键能达460.2kJ/mol,远比碳-氢键(410kJ/mol)和碳-碳键(372kJ/mol)高的多,由于分子的化学键能越高,其分子越稳定,这使PTFE具有较好的热稳定性和化学惰性;另外氟原子的电负性极大,加之四氟乙烯单体具有完美的对称性而使PTFE分子间的吸引力和表面能较低,从而使PTFE具有极低的表面摩擦系数和低温时较好的延展性,但这也导致PTFE的耐蠕变能力较差,容易出现冷流现象;PTFE 的无分支对称主链结构也使得它具有高度的结晶性,使PTFE的加工比较困难。
For personal use only in study and research; not for commercial use 聚四氟乙烯密封圈的特性与橡胶密封圈相比： 一、材质优点：聚四氟乙烯（PTFE)又名特氟龙/铁氟龙或塑料王（F4),是四氟乙烯单体的共聚物，它具有下列优点; 1.化学稳定性：几乎所有的化学抗性，强酸、强碱或强氧化剂及有机溶剂等对它均不起作用。 2.热稳定性：裂解温度在400℃以上，因此，它能够在 -200℃~+350℃范围内正常工作。 3.减磨性：PTFE材料摩擦系数极低，仅0.02，是橡胶的1/40. 4.自润滑性：PTFE材料表面具有突出的自润滑性，几乎所有的粘性物质均不能粘附到它的表面上去。 二，填充改性：但是纯PTFE不耐磨，要是它具有实用性，必须对它填充改性处理。我们采用两种方法:一种是无机物填充改性，在PTFE 里加入玻璃纤维、碳素纤维、石墨、二硫化钼等。另一种是有机物填充改性，在PTFE里加入聚苯酯、聚苯硫醚等。通过改性使PTFE 耐磨性能提高了2000倍，又增加了刚性、导热性，使油封达到高寿命要求。 三，密封原理： PTFE油封唇口在加工时被拉成喇叭状，由于PTFE 经拉制后具有记忆收缩能力，在工作中产生的摩擦热使唇口会不断收缩，所以不需要弹簧的帮助，它会紧紧抱在轴上，不让它与轴表面
有间隙存在，又能补偿磨损。 四，产品优点：聚四氟乙烯（PTFE）油封与橡胶油封比较有以下优点： 1、橡胶油封采用弹簧压紧的尖唇口，与轴接触面宽仅为 0.3—0.5mm，PTFE油封采用无弹簧的宽唇动力结构，与轴接触面宽为5—7mm，这样可以保持一个足够的油膜，而且对轴的偏心不敏感，在径向跳动0.4mm工况下仍可正常工作。 2、PTFE油封内壁刻有与轴转向相反的螺纹槽，当轴旋转时会产生一个向内推力，阻止流体外流。这个推力很高，致使能封住1.0MPa(单唇)、3MPa（双唇）流体的压力，橡胶油封仅为0.03MPa 3、PTFE油封极佳的抗磨擦性,特别适用于无油或少油状态工作，即使长期停机后再度启用,也能立即拥有低磨擦特性，橡胶油封仅适合有油状态工作。 4、PTFE油封特别适用于高速旋转应用,线速度可达30m/s，NBR橡胶油封最高线速度10m/s。 5、PTFE油封最高使用温度可达350℃，氟橡胶油封最高使用温度200℃。 6、 PTFE油封可密封水、酸类、碱类、溶剂类、瓦斯气体等，橡胶油封仅可密封油、油脂类。
聚四氟乙烯的优点 聚四氟乙烯简称PTFE，它是由单体四氟乙烯经自由基聚合得到的全氟化聚合物， 其结构式为。它是1938年由美国人R．Plunkett发明。它的分子结构中，碳原子周围被4个氟原子包围，由于氟原子的共价半径(0.064nm)大于氢原子的半径(0.028nm)，氟原子排列起来可以把碳链包围住，又由于氟原子互相排斥，使整个大分子链不像碳氢分子链一样呈锯齿形，而是呈螺旋结构如图1所示，类似于人类的DNA螺旋，该螺旋构象正好包围在PTFE易受化学侵袭的碳链骨架外，形成了一个紧密的完全“氟代”的保护层，使PTFE主链不受外界任何试剂的侵袭，使PTFE具有其他材料无法比拟的耐溶剂性、化学稳定性以及低的内聚能密度。该螺旋结构决定了PTFE的耐化学性能。 聚四氟乙烯的螺旋结构 聚四氟乙烯是一种具有优异的耐化学性且耐高低温的碳氟化学物，即使暴露在空气中也不会变质，可在-200~250℃范围内长期使用。由于分子结构中含有氟原子吸电子团影响，PTFE表现出高度的化学稳定性，几乎耐一切酸碱等化学物质的侵入，突出的不粘性，异常的润滑性以及优异的电绝缘性能，耐老化性和抗辐射性，极小的吸水率等特点被称为“塑料王”。广泛地应用于航空航天、石油化工、机械、电子、电器、建筑、纺织等诸多领域。正是由于这些特性，它一出现就被秘密应用在军事工业，直到20世纪50年代才应用到静态密封上来，和一般的螺旋密封件相比，它是一种很好的弹性密封材料。 聚四氟乙烯的缺点 尽管聚四氟乙烯材料性能稳定，但其缺点也很明显。 (1)聚四氟乙烯具有“冷流性”。即材料制品在长时间连续载荷作用下发生的塑性变形(蠕变)，
这给它的应用带来一定的限制。如当PTFE用作密封垫时，为密封严密而把螺栓拧得很紧，以致超过特定的压缩应力时，会使垫圈产生“冷流”(蠕变)而被压扁。这些缺点可通过加入适当的填料及改进零件结构等方法来克服。 (2)聚四氟乙烯的熔体粘度很高，在高温下也不流动。它在熔点(327℃)以上，熔体粘度达到1 010 Pa.s，即使加热到分解温度也不流动，这就使它不能采用一般热塑性塑料的成型方法，而要采用类似粉末冶金那样的烧结方法成型。 (3)PTFE具有突出的不粘性，限制了其工业上的应用。它是极好的防粘材料，这种性能又使它与其他物件的表面粘合极为困难。 (4)PTFE的导热系数低，导热性能较差，这不仅妨碍它用作轴承材料，而且使得制造厚壁制品时不能淬火。 (5)PTFE的线膨胀系数为钢的10~20倍，比多数塑料大，其线膨胀系数随着温度的变化而发生很不规律的变化。在应用PTFE时，如果对这方面性能注意不够，很容易造成损失。(6)在400℃以上加热时，聚四氟乙烯的裂解速度逐渐加快，分解产物主要是四氟乙烯、全氟丙烯和八氟环丁烷。在475℃以上，分解产物有极少量剧毒的全氟异丁烯。注意加热温度不能超过400℃，且实验室要有良好的通风系统，利于排除毒性气体。
