制冷管路设计规范1.材料选择:制冷管路应选用耐腐蚀、耐高温的材料,如不锈钢、铜、铝等。
材料选择应符合相关国家标准,并考虑到运行环境中可能存在的腐蚀介质。
2.管路布局:制冷管路布局应尽量简短、直接,并且避免过多的弯头和管道连接,以减小压力损失和能量消耗。
同时,管路应合理安装,避免产生应力和振动,以提高制冷系统的运行效率和稳定性。
3.管径选择:管路的直径应根据系统的制冷量、流体压降和流速来确定。
管径过小会增加压力损失,管径过大则会增加制冷剂的填充量和系统的成本。
因此,管径的选择应在满足流体流动要求的前提下尽可能小。
4.管道绝热:制冷管路应进行绝热处理,以减小热量的传递和能量的损失。
常见的绝热材料有聚氨酯泡沫和橡胶泡沫等,应选择合适的厚度和材质来达到预期的绝热效果。
5.清洗和检漏:在制冷管路安装之前,应进行必要的清洗和检漏工作,以确保管路内部的洁净度和密封性。
清洗可以采用化学清洗剂或高压氮气进行,检漏则可使用气态或液态检漏剂进行。
6.安全和环保:在管路设计过程中,需要考虑到系统的安全性和环境保护。
合理设置安全装置,如压力开关、温度传感器等,以保护系统在异常情况下的安全运行。
并注意选用环保的制冷剂和相应的管路材料,以符合相关的环保标准。
7.施工和维护:制冷管路的施工和维护应按照相关的规范和标准进行,确保工作的质量和安全。
施工过程中要注意管道的泄漏和材料的防护,维护则包括定期检查、清洗、更换密封件等,以延长管路的使用寿命和维持系统的性能。
综上所述,制冷管路设计规范是确保制冷系统正常运行和长期稳定性能的重要准则。
通过合适的材料选择、管路布局、管径选择、绝热处理、清洗检漏、安全环保、施工维护等措施,可以提高系统的效率、减少能量消耗,并确保系统的安全运行和环境保护。

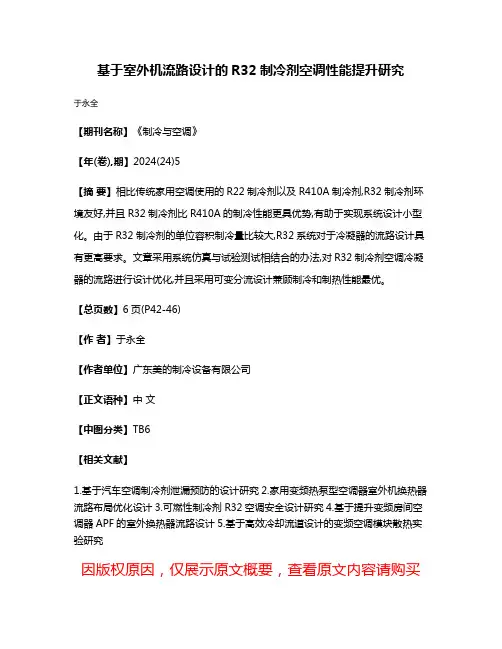

基于室外机流路设计的R32制冷剂空调性能提升研究
于永全
【期刊名称】《制冷与空调》
【年(卷),期】2024(24)5
【摘要】相比传统家用空调使用的R22制冷剂以及R410A制冷剂,R32制冷剂环境友好,并且R32制冷剂比R410A的制冷性能更具优势,有助于实现系统设计小型化。
由于R32制冷剂的单位容积制冷量比较大,R32系统对于冷凝器的流路设计具有更高要求。
文章采用系统仿真与试验测试相结合的办法,对R32制冷剂空调冷凝器的流路进行设计优化,并且采用可变分流设计兼顾制冷和制热性能最优。
【总页数】6页(P42-46)
【作者】于永全
【作者单位】广东美的制冷设备有限公司
【正文语种】中文
【中图分类】TB6
【相关文献】
1.基于汽车空调制冷剂泄漏预防的设计研究
2.家用变频热泵型空调器室外机换热器流路布局优化设计
3.可燃性制冷剂R32空调安全设计研究
4.基于提升变频房间空调器APF的室外换热器流路设计
5.基于高效冷却流道设计的变频空调模块散热实验研究
因版权原因,仅展示原文概要,查看原文内容请购买。

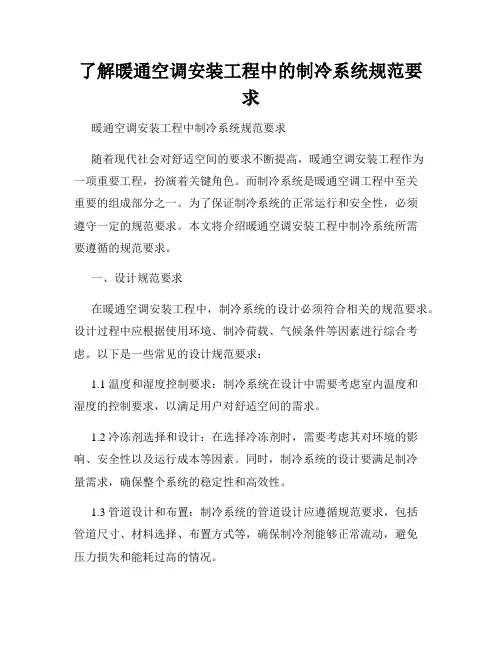

了解暖通空调安装工程中的制冷系统规范要求暖通空调安装工程中制冷系统规范要求随着现代社会对舒适空间的要求不断提高,暖通空调安装工程作为一项重要工程,扮演着关键角色。
而制冷系统是暖通空调工程中至关重要的组成部分之一。
为了保证制冷系统的正常运行和安全性,必须遵守一定的规范要求。
本文将介绍暖通空调安装工程中制冷系统所需要遵循的规范要求。
一、设计规范要求在暖通空调安装工程中,制冷系统的设计必须符合相关的规范要求。
设计过程中应根据使用环境、制冷荷载、气候条件等因素进行综合考虑。
以下是一些常见的设计规范要求:1.1 温度和湿度控制要求:制冷系统在设计中需要考虑室内温度和湿度的控制要求,以满足用户对舒适空间的需求。
1.2 冷冻剂选择和设计:在选择冷冻剂时,需要考虑其对环境的影响、安全性以及运行成本等因素。
同时,制冷系统的设计要满足制冷量需求,确保整个系统的稳定性和高效性。
1.3 管道设计和布置:制冷系统的管道设计应遵循规范要求,包括管道尺寸、材料选择、布置方式等,确保制冷剂能够正常流动,避免压力损失和能耗过高的情况。
1.4 设备选型和布置:根据制冷系统的需要,选择适当的设备,并合理布置在合适的位置,以确保设备的正常运行和维护。
二、安装规范要求在制冷系统的安装过程中,应严格遵循相关的规范要求。
以下是一些常见的安装规范要求:2.1 管道连接和焊接:管道连接和焊接必须符合相关标准,确保连接牢固、无漏气,并经过严密的检测。
2.2 绝缘材料选用和安装:选择合适的绝缘材料,并正确安装在制冷系统的管道上,以防止能量损失和冷凝水的产生。
2.3 设备安装和固定:安装设备时,应根据要求进行合理的固定和支撑,确保设备的稳定性和安全性。
2.4 电气连接和保护:制冷系统的电气连接必须符合电气安全标准,确保电气部分的正常运行和安全性。
三、运行规范要求制冷系统的运行必须符合一定的规范要求,以确保其正常运行和高效性。
以下是一些常见的运行规范要求:3.1 示范操作和维护:制冷系统应有操作手册和维护指南,操作人员必须掌握正确的操作方法和维护要点,以保证系统的正常运行。
制冷系统设计规范系统设计规范1范围本设计规范规定了空调性能总体设计规范、整机功能设计规范和压缩机选型规范三部分本设计规范适用于内销和外销的空调器产品,其他产品可参考使用2相关标准QJ/MK02.001-2001a 房间空气调节器3空调性能总体设计规范3.1性能设计是空调器设计的核心空调器作为一个在市场销售的产品,其设计主要包括结构设计、性能(制冷系统设计)、平面设计、电控、电器设计,但就其基本功能来讲,空调器的作用就是实现制冷或制热的温度调节,制冷系统的性能是否发挥良好是空调器品质的最重要指标;另一方面,就空调器材料成本的构成来讲,普通空调器中,制冷系统的材料成本占总成本的50%左右,因此性能设计的重要性是不言而喻的,可以说性能设计是空调器设计的核心。
正因如此,性能设计是否规范,对整个空调器设计的成本、质量、开发速度均有很大影响。
3.2性能设计要立足本厂实际设计过程中,要敢于创新,应用新的技术,设计的产品才有竞争力。
但同时也要注意工厂毕竟不同于科研单位,设计时要充分考虑工厂目前的生产设备情况、工艺水平、实验条件、计划进度等实际情况。
特别是换热器的设计,就要考虑换热器的设备情况。
3.3性能设计要符合相关标准性能设计执行的标准有:内销机型执行国家标准GB/T 7725-2004《房间空气调节器》,外销机型执行相应出口国家或地区的标准,以及执行美的企业标准中相关机型的内控标准。
主要控制指标有:制冷量、制热量、功率消耗、能效比(EER)、性能系数(COP)、噪音;各项型式实验必须通过相应国家标准:最大运行制冷、最小运行制冷、凝露、最大运行制热、最小运行制热、自动除霜、运输跌落等。
除GB—7725—2004试验之外必须追加如下实验:(1)长配管试验分体机15m,柜机20m,天花机30m,定制机另算,在此试验下,做7725—2004要求的可靠性试验,主要观察压缩机在各种工况下面的油位、温度、压力等参数,确保压缩机运行在压缩机厂允许范围内。

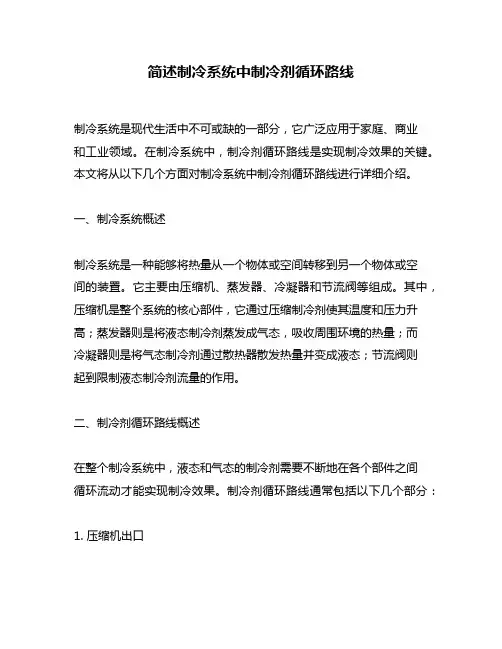

简述制冷系统中制冷剂循环路线制冷系统是现代生活中不可或缺的一部分,它广泛应用于家庭、商业和工业领域。
在制冷系统中,制冷剂循环路线是实现制冷效果的关键。
本文将从以下几个方面对制冷系统中制冷剂循环路线进行详细介绍。
一、制冷系统概述制冷系统是一种能够将热量从一个物体或空间转移到另一个物体或空间的装置。
它主要由压缩机、蒸发器、冷凝器和节流阀等组成。
其中,压缩机是整个系统的核心部件,它通过压缩制冷剂使其温度和压力升高;蒸发器则是将液态制冷剂蒸发成气态,吸收周围环境的热量;而冷凝器则是将气态制冷剂通过散热器散发热量并变成液态;节流阀则起到限制液态制冷剂流量的作用。
二、制冷剂循环路线概述在整个制冷系统中,液态和气态的制冷剂需要不断地在各个部件之间循环流动才能实现制冷效果。
制冷剂循环路线通常包括以下几个部分:1. 压缩机出口压缩机出口是整个制冷系统的起点,它将高压高温的气态制冷剂推送到下一个部件。
2. 冷凝器冷凝器是制冷系统中的散热器,它通过与周围环境接触,将气态制冷剂散发热量并变成液态。
在这个过程中,热量会被传递到周围环境中。
3. 节流阀节流阀是限制液态制冷剂流量的关键部件,它可以将高压液态制冷剂引入下一个部件。
4. 蒸发器蒸发器是整个系统中吸收热量的部分,它将低温低压的液态制冷剂蒸发成气态,并吸收周围环境的热量。
在这个过程中,蒸发器会产生低温。
5. 压缩机进口压缩机进口是整个循环路线中最后一个部分,它将低温低压的气态制冷剂引入到压缩机中进行再次压缩。
三、制冷剂循环路线详解1. 压缩机出口在整个制冷系统中,压缩机是最重要的部件之一。
它通过将气态制冷剂进行压缩,使其温度和压力升高。
在压缩机出口处,高温高压的气态制冷剂会被推送到下一个部件——冷凝器中。
2. 冷凝器冷凝器是整个制冷系统中的散热器,它通过与周围环境接触,将气态制冷剂散发热量并变成液态。
在这个过程中,热量会被传递到周围环境中。
一般来说,冷凝器通常采用管式或板式结构,以增加表面积和散热效率。
系统设计规范1范围本设计规范规定了空调性能总体设计规范、整机功能设计规范和压缩机选型规范三部分本设计规范适用于内销和外销的空调器产品,其他产品可参考使用2相关标准QJ/MK02.001-2001a 房间空气调节器3空调性能总体设计规范3.1性能设计是空调器设计的核心空调器作为一个在市场销售的产品,其设计主要包括结构设计、性能(制冷系统设计)、平面设计、电控、电器设计,但就其基本功能来讲,空调器的作用就是实现制冷或制热的温度调节,制冷系统的性能是否发挥良好是空调器品质的最重要指标;另一方面,就空调器材料成本的构成来讲,普通空调器中,制冷系统的材料成本占总成本的50%左右,因此性能设计的重要性是不言而喻的,可以说性能设计是空调器设计的核心。
正因如此,性能设计是否规范,对整个空调器设计的成本、质量、开发速度均有很大影响。
3.2性能设计要立足本厂实际设计过程中,要敢于创新,应用新的技术,设计的产品才有竞争力。
但同时也要注意工厂毕竟不同于科研单位,设计时要充分考虑工厂目前的生产设备情况、工艺水平、实验条件、计划进度等实际情况。
特别是换热器的设计,就要考虑换热器的设备情况。
3.3性能设计要符合相关标准性能设计执行的标准有:内销机型执行国家标准GB/T 7725-2004《房间空气调节器》,外销机型执行相应出口国家或地区的标准,以及执行美的企业标准中相关机型的内控标准。
主要控制指标有:制冷量、制热量、功率消耗、能效比(EER)、性能系数(COP)、噪音;各项型式实验必须通过相应国家标准:最大运行制冷、最小运行制冷、凝露、最大运行制热、最小运行制热、自动除霜、运输跌落等。
除GB—7725—2004试验之外必须追加如下实验:(1)长配管试验分体机15m,柜机20m,天花机30m,定制机另算,在此试验下,做7725—2004要求的可靠性试验,主要观察压缩机在各种工况下面的油位、温度、压力等参数,确保压缩机运行在压缩机厂允许范围内。

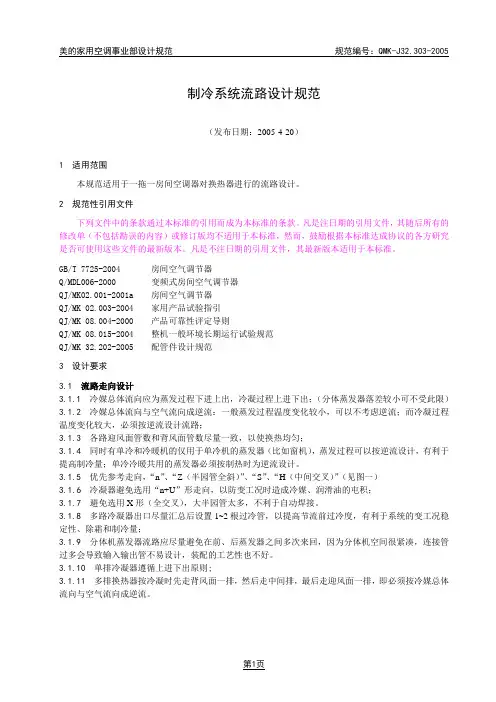

制冷系统流路设计规范(发布日期:2005-4-20)1 适用范围本规范适用于一拖一房间空调器对换热器进行的流路设计。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 7725-2004 房间空气调节器Q/MDL006-2000 变频式房间空气调节器QJ/MK02.001-2001a 房间空气调节器QJ/MK 02.003-2004 家用产品试验指引QJ/MK 08.004-2000 产品可靠性评定导则QJ/MK 08.015-2004 整机一般环境长期运行试验规范QJ/MK 32.202-2005 配管件设计规范3 设计要求3.1 流路走向设计3.1.1 冷媒总体流向应为蒸发过程下进上出,冷凝过程上进下出;(分体蒸发器落差较小可不受此限)3.1.2 冷媒总体流向与空气流向成逆流:一般蒸发过程温度变化较小,可以不考虑逆流;而冷凝过程温度变化较大,必须按逆流设计流路;3.1.3 各路迎风面管数和背风面管数尽量一致,以使换热均匀;3.1.4 同时有单冷和冷暖机的仅用于单冷机的蒸发器(比如窗机),蒸发过程可以按逆流设计,有利于提高制冷量;单冷冷暖共用的蒸发器必须按制热时为逆流设计。
3.1.5 优先参考走向,“n”、“Z(半园管全斜)”、“S”、“H(中间交叉)”(见图一)3.1.6 冷凝器避免选用“n+U”形走向,以防变工况时造成冷媒、润滑油的屯积;3.1.7 避免选用X形(全交叉),大半园管太多,不利于自动焊接。
3.1.8 多路冷凝器出口尽量汇总后设置1~2根过冷管,以提高节流前过冷度,有利于系统的变工况稳定性、除霜和制冷量;3.1.9 分体机蒸发器流路应尽量避免在前、后蒸发器之间多次来回,因为分体机空间很紧凑,连接管过多会导致输入输出管不易设计,装配的工艺性也不好。
制冷系统流路设计规范
(发布日期:2009-02-05)
1 适用范围
本规范适用于一拖一房间空调器对换热器进行的流路设计。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
其最新版本适用于本标准。
GB/T 7725-**** 房间空气调节器
Jsb********-2009 转速可控型(变频型)房间空气调节器
Jsb********-2009 房间空气调节器
Jsb********-2009 家用产品试验指引
Jsb********-2009 产品可靠性评定导则
Jsb********-2009 整机一般环境长期运行试验规范
Jsb********-2009 配管件设计规范
3 设计要求
3.1 流路走向设计
3.1.1 本标准中的流路设计针对R22以及
R410A等共沸或类共沸冷媒,R407C等非共
沸冷媒因很少采用,不在本标准考虑范围。
3.1.2 原则上,冷媒总体流向应为蒸发过程
下进上出,冷凝过程上进下出;(分体蒸发器
落差较小可不受此限)
3.1.3 冷媒总体流向尽量与空气流向成逆
流,即冷媒沿程降温与空气沿程升/降温对应,
尤其冷凝过程温度变化较大,必须按逆流设
计流路;
3.1.4 各路迎风面管数和背风面管数尽量一
致,以使换热均匀;
3.1.5 对于室外换热器,因对应轴流风扇不
同位置的冷凝器相应部分进风量不同,其对
应轴心处(冷凝器垂直中部)的进风量偏小,
在流路设计时需要注意补偿;
3.1.6 优先参考走向,“n”、“Z(半圆管全
斜)”、“S”、“H(中间交叉)”(见图一)
3.1.7 冷凝器尽量避免选用“n+U”形走向,
以防变工况时造成冷媒、润滑油的屯积;
3.1.8 避免选用X形(全交叉),大半园管太
多,不利于自动焊接。
3.1.9 多路冷凝器出口尽量汇总后设置1~2
根过冷管,以提高节流前过冷度,且有利于
系统的变工况稳定性、除霜和制冷量;
3.1.10 分体机蒸发器流路应尽量避免在前、
后蒸发器之间多次来回,以利于配管设计以
及装配工艺。
3.1.11 单排冷凝器遵循上进下出原则;
3.2 盘管传感器位置设计:
3.2.1 对于室外化霜用传感器,其必须位于
最下方流路之制冷流程出口段(接近毛细
管),可以在与毛细管连接的液管段,也可以
在与之最接近的弯头处;
3.2.2 对于室内盘管传感器,其位置应综合
考虑制热过负荷(热泵型)以及制冷防冻结。
如在部分非标工况下,换热器存在分流不均
的隐患(当然,此种隐患应该尽可能通过流
路改善来杜绝),传感器应置于冷媒流量较大
的流路以保证正常保护。
3.3 流路数设计:
3.3.1 分路数多少以EER(制冷性能系数,也
称能效比)最佳为原则。
路数多流动阻力损失
小,功率下降,但由于冷媒流速下降,换热
路数少流动阻力损失大,功率较高,但由于
冷媒流速增大,换热系数会提高,因此只有
设计合理的分路数才能使系统达到最佳;
3.3.2 蒸发器中压力较低,对流动阻力比较
敏感,单程管长应少一些;冷凝器中压力较
高单程管长可以长一些;
3.3.3 两器流路设计应尽可能借用旧流程。
如旧流程存在不合理处,应尽可能重复试验
两次后经过评审更改。
之后再设计尽量借用
改良流程,不合理流程自然淘汰。
3.4 分配器
3.4.1 冷媒分配器应优先选用具有收缩混合
室的结构形式以便气液两相制冷剂能均匀地
进入各路分液管。
比如选用含有孔垫片的分
配器;
3.4.2 分流毛细管内径在Ф3.0mm以上,以
免产生节流噪音;
3.5 集气管
3.5.1 三路以上汇总应考虑用集气管,比如
“笛形管”;
3.5.2 集气管各路出口应与总管垂直,以使
冷媒分配均匀;
3.5.3 不能用液相分配器作集气管;
3.5.4 集气管总管尽量选大直径,有利于冷
媒动能转化为势能后均匀分配。
3.5.5 流路汇总应用首选分流三通、次选“Y”
型三通,避免用“T”型三通,减少冷媒“对
撞”损失;
3.5.6 选用三脚三通时,同方向入口应在一
条直线上。
3.6 输入输出管
3.6.1 流路流通面积应设计成冷媒气相越多
截面越大的趋势,即随冷凝过程而合并,随
蒸发过程而多分流路;
3.6.2 两器单进单出的脆弱管段应该通过加
强管焊死在有足够强度的弯头,以防止断管。
3.6.3 由于结构限制,分体蒸发器输入输出
管口不宜伸入接水盘。
3.7 流路表示方法
3.7.1 为方便交流与共享,定义常用流路的
表达式如下
例1:H(((5+5)+1)+ ((5+5)+1))+1)
①H型流路(中间交叉),4进1出
②上半部分冷凝器分两路各5根长U管,汇总后进一根长U过冷管;
下半部分冷凝器也分两路各5根长U管,汇总后进一根长U过冷管;
之后上下两部分冷凝器再汇总进一根长U过冷管。
例2:n(5+6+6+6+8+9)
①n型流路,6进6出
②由上而下各路长U管数分别为5、6、6、6、8、9根。
3.7.2 注:冷凝器、柜机蒸发器按由上而下
顺序,分体蒸发器按上中下(按照展平蒸发
器位置)顺序标记各路管数。
