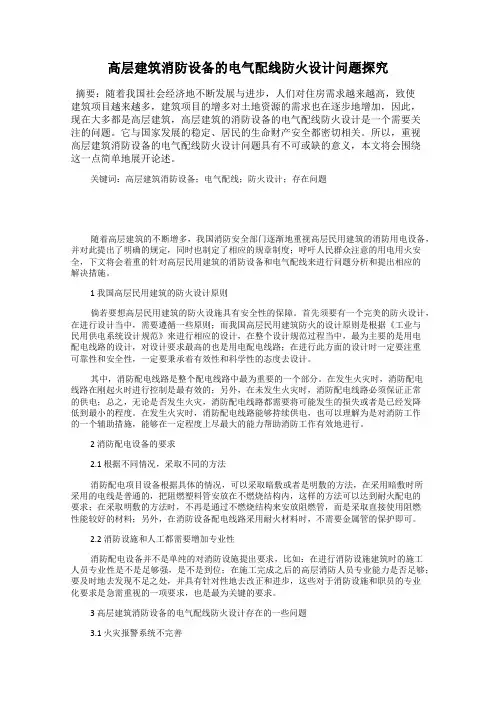

高层建筑消防设备电气配线防火设计

高层民用建筑消防电气线路防火设计分析摘要：对于高层民用建筑，必须严格按照有关的防火规范进行防火设计。

当前，在国内，由于高层建筑发生了大量的电气火灾事件，导致了巨大的财产和生命财产的损失。

然而，建筑防火装备是辅助灭火救援的主体，必须对配电线路进行合理的设计，确保其在发生火灾后仍能平稳运转，为灭火救援、建筑内部人员撤离等工作提供支持，这就需要有关部门继续探索改进防火装备的配电线路设计方法。

关键词：高层民用建筑；消防电气线路；防火设计引言随着我国经济的迅速发展，我国的城市建设日趋完善，高层民用建筑的数量不断增加，这不仅能有效节约城市用地，还能极大地改善人们的生活便利。

但是，高层民用建筑在运行中存在着许多的安全隐患，而在这些问题中，又以电气火灾最为突出。

因此，在高层民用建筑的设计中，必须加强对消防器材的电气线路的防火设计。

1.高层民用建筑电气线路防火设计的重要性随着我国经济的高速发展，高层民用建筑的规模不断扩大，其结构与功能日趋复杂，所装设的电气设备种类也日益增多，由此引发的火灾事故时有发生。

根据有关的统计资料，在全国范围内，电气火灾的发生率高达80%，且具有很高的危险性。

所以，有关部门应该加强对高层住宅楼电气线路的消防设计的关注，在设计初期就将其排除在外，确保建筑物的电气安全。

在进行高层民用建筑的消防设计时，要按照《建筑设计防火规范》的规定，严格执行，并采取有效的防火措施，确保消防设备配电线路的安装、供电系统的设置等都符合相关的规定，从而达到既有很好的防火能力，又有很高的运行稳定性、安全性和经济性。

2.消防设备电气线路防火要求2.1.电气线路埋设第一，在高层民用建筑中，要对线缆进行合理的选择，以保证线缆的载流大于负载计算电流，才能确保线缆具有较好的绝缘性能，提升线路的安全。

特别是在导线电缆断面的选择上，要充分考虑到敷设环境、敷设方式等因素，并根据不同的敷设方式以及所处的环境温度，对导线的载流容量进行最大值进行分析。

浅谈高层建筑消防设备的电气配线防火设计摘要：社会的发展，土地资源发严重短缺，高层建筑的不断增多。

在现行国家规范中，对高层民用建筑消防用电设备电气系统设计提出了较明确的规定和要求，规范了高层民用建筑电气系统的设计。

但是，规范中对高层民用建筑消防用电设备电气配线的防火设计规定和要求较少。

据此，文章针对高层民用建筑消防设备的电气配线特点，分析了高层建筑消防设备耐火耐热配线要求和配电线路的选型、敷设与防火性能，提出消防设备电气配线的防火设计要点和工程应用措施。

关键词：电气配线耐火耐热防火性能明敷暗敷随着高层建筑蓬勃兴起，对高层民用建筑消防用电设备电气系统设计提出了较明确的规定和要求。

但是《高层民用建筑防火设计规范》、《民用建筑电气设计规范》、《低压配电设计规范》等国家规范中对高层民用建筑消防用电设备电气配线的防火设计规定和要求较少，因此本文结合高层建筑防火要求和电线电缆的应用，对高层民用建筑消防设备配电线路的选型、敷设、防火设计与性能要求等进行了分析探讨。

1、我国高层民用建筑防火设计原则我国高层民用建筑防火设计要求采用可靠的防火措施，做到安全适用、技术先进、经济合理，并能够自防自救。

因此，高层民用建筑中消防供电系统是按《工业与民用供电系统设计规范》规定进行设计的，而消防用电设备配电线路的具体要求由其供电系统的要求决定，并应达到可靠性、耐火性、安全性、有效性和科学性等方面的要求，这其中主要是消防设备供电线路可靠性和火灾时供电的持续性即电气线路的耐火性。

2、消防设备的耐火耐热配线要求（1）消防设备配电线路进行暗敷时一般是采用普通电线电缆，并将其穿金属管或阻燃塑料管后，埋设在不燃烧体结构内，且穿管暗敷保护层的厚度>3cm。

根据四川消防科研究所提供的钢筋混凝土构件内钢筋温度与保护层的关系（如图2所示），这种敷设方法可达到耐火配线要求，经济安全可靠；（2）当消防设备配电线路只能采用明敷方式时，对穿电线的金属管或金属线槽可采用涂防火涂料方法提高线路的耐燃性能，或是直接采用具有合适阻燃性能的阻燃型电线电缆、耐火型电线电缆和矿物质绝缘防火电缆等；（3）当消防设备配电线路采用绝缘层和护套为不延燃的电缆并敷设在电缆竖井中时，因电缆本身具有耐火耐热性能，可不用金属管保护。

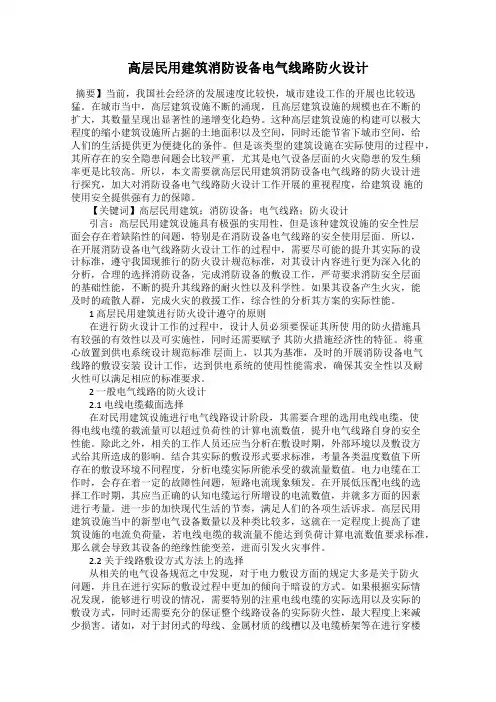

高层民用建筑消防设备电气线路防火设计摘要】当前，我国社会经济的发展速度比较快，城市建设工作的开展也比较迅猛。

在城市当中，高层建筑设施不断的涌现，且高层建筑设施的规模也在不断的扩大，其数量呈现出显著性的递增变化趋势。

这种高层建筑设施的构建可以极大程度的缩小建筑设施所占据的土地面积以及空间，同时还能节省下城市空间，给人们的生活提供更为便捷化的条件。

但是该类型的建筑设施在实际使用的过程中，其所存在的安全隐患问题会比较严重，尤其是电气设备层面的火灾隐患的发生频率更是比较高。

所以，本文需要就高层民用建筑消防设备电气线路的防火设计进行探究，加大对消防设备电气线路防火设计工作开展的重视程度，给建筑设施的使用安全提供强有力的保障。

【关键词】高层民用建筑；消防设备；电气线路；防火设计引言：高层民用建筑设施具有极强的实用性，但是该种建筑设施的安全性层面会存在着缺陷性的问题，特别是在消防设备电气线路的安全使用层面。

所以，在开展消防设备电气线路防火设计工作的过程中，需要尽可能的提升其实际的设计标准，遵守我国现推行的防火设计规范标准，对其设计内容进行更为深入化的分析，合理的选择消防设备，完成消防设备的敷设工作，严苛要求消防安全层面的基础性能，不断的提升其线路的耐火性以及科学性。

如果其设备产生火灾，能及时的疏散人群，完成火灾的救援工作，综合性的分析其方案的实际性能。

1 高层民用建筑进行防火设计遵守的原则在进行防火设计工作的过程中，设计人员必须要保证其所使用的防火措施具有较强的有效性以及可实施性，同时还需要赋予其防火措施经济性的特征。

将重心放置到供电系统设计规范标准层面上，以其为基准，及时的开展消防设备电气线路的敷设安装设计工作，达到供电系统的使用性能需求，确保其安全性以及耐火性可以满足相应的标准要求。

2 一般电气线路的防火设计2.1 电线电缆截面选择在对民用建筑设施进行电气线路设计阶段，其需要合理的选用电线电缆，使得电线电缆的载流量可以超过负荷性的计算电流数值，提升电气线路自身的安全性能。

第5卷 第6期 中 国 水 运 Vol.5 No.6 2007年 6月 China Water Transport June 2007收稿日期：2007-4-30作者简介：徐卫荣 男（1976-） 浙江一建建设集团有限公司 工程师 （310013） 研究方向：建筑安装浅谈高层建筑中一般电气线路和消防电气线路的防火设计徐卫荣 任国明摘 要：本文分析了高层建筑中一般电气线路的电线电缆的截面选择、线路敷设方式的选择和导线线型的选择以及消防系统中配电线路电线的选型、敷设与防火性能，提出消防设备电气配线的防火设计要点和工程应用措施。

关键词：电气线路 电力电缆 敷设方式 耐火耐热 消防配线中图分类号：TU113.6+4 文献标识码：A 文章编号：1006-7973（2007）06-0056-02引言近年来，国内火灾事故的频繁发生，给人们的人身和财产安全带来很大的威胁，给国家带来了极大的经济损失。

特别是随着近几年经济的发展、第三产业的兴起、高层建筑的增多以及装修工程的普及，火灾隐患也随之增多。

据统计，在诸多引起火灾的因素中，以电气线路引起火灾的比例为最高。

怎样从建筑电气线路设计的角度杜绝火灾隐患变得非常重要。

而为了能够尽早地发现火灾，并保证在消防过程中能给消防系统正常供电，使人员能顺利的疏散和火灾有效的扑救，要求消防系统的线路要十分可靠。

本文结合高层建筑防火要求和电线电缆的应用，对高层建筑中一般电力线路和消防设备配电线路的选型、敷设、防火设计与性能要求进行几点分析。

建筑内电气火灾的起因可能是用电设备出现故障，而大多时候是电线因短路或绝缘受损或老化引起的。

下面首先对一般电气线路的防火设计做一个分析。

一、一般电气线路防火设计 1．电线电缆截面的选择在有关建筑电气设计规范中，均要求在选择电线电缆时导体允许载流量必须大于负荷的计算电流，在选择电线电缆的截面时，应考虑电线电缆的敷设方式和所在环境的温度。

因为电线电缆在不同敷设方式下（如明敷和暗敷；穿难燃塑料管保护和穿镀锌钢管保护等）和不同温度下有不同的载流量。

149浅谈高层建筑消防电气防火设计王佾庭 思明区公安消防大队摘 要：本文结合工程实例，主要针对某建筑工程消防电源及其配电、应急照明、自动报警系统等设计原则进行了阐述。

以供同行讨论。

关键词：高层建筑；消防；电气设计；自动报警系统1 工程概况本工程总用地面积 27131.38㎡，总建筑面积 93995.80㎡, 其中：地下建筑面积 58342.78㎡,地上总建筑面积 35653.02㎡,建筑占地面积 9590.93㎡。

地上部分由1幢楼多层商业楼，共四层和 1 幢 1 层变配电室，为单层公共建筑。

地下部分分为3层，地下 1 层为商业及配套设备用房，地下2层和3层为车库及配套设备用房。

2 消防电源2.1 电源设置本工程按防火等级分类属多层公共建筑，消防用电属一级负荷，由市政 10kV 引入两回独立电源，另在地下一层设置一台 1000kV A(800kW)供商场使用与 2 台 1000kV A(800kW)供超市使用，本项目均采用自起动柴油发电机组做为应急电源（详选型计算书），当两路市电均消失时，机组自起动在30秒内提供重要负荷用电。

2.2 配电线路消防设备用电专设应急负荷动力柜，应急负荷动力柜设置在变配电室以放射式专用回路馈电，消控室、消防水泵、消防电梯、防排烟风机采用双回路最末一级配电箱处自动切换的供电方式，消防设施配电采用耐火电缆，此外，一般的电力照明线路均用阻燃型电缆，不同类电缆同层桥架敷设时，用隔板隔开，桥架及支撑件涂防火涂料。

2.3 火灾应急照明a) 在楼梯间、防烟楼梯间前室、疏散走道、地下室等人员密集的公共活动场所，设置疏散照明灯，灯具安装在墙面或顶棚下，照度不低于正常照度 10%，最低不小于 5Lx 。

b) 在疏散走道、楼梯间及其转角处等部位，距室内地坪0.5m 的墙面上设置疏散方向标志灯，间距不大于 15m 。

c) 安全出口上部的顶棚下或墙面设置安全出口标志灯。

d) 在消控室、消防水泵房、防排烟机房、变配电室和自备发电机房、消防电梯间及其前室，疏散走道以及发生火灾时仍需坚持工作的所有房间设置火灾备用照明，并保持正常照明的照度。

浅谈高层建筑中一般电气线路和消防电气线路的防火设计摘要：高层建筑在现代城市中愈来愈多，其功能和结构也日趋复杂。

在这种形势下，对高层建筑一般电气线路与消防电气线路的防火设计工作进行探讨和研究是非常有必要的。

关键词：高层建筑；电气防火设计；问题在我国建筑事业发展、建筑高度不断增加的同时，高层建筑因电气设计不当导致的火灾事故也具有了逐年递增的趋势。

电气火灾情况的发生，不仅对建筑的稳定运行产生了影响，且对建筑居住人员的生命安全也带来了非常大的隐患。

对此，就需要能够做好问题发生原因的把握，以科学设计方式的应用对建筑的电气安全作出保障。

一、电气火灾产生原因所谓电气火灾，就是因漏电、电火花、过载以及电弧等方面原因所导致的火灾类型。

为了避免电气火灾发生，就需要做好电气防火相关工作。

根据近年来我国各地区高层建筑电气火灾发生原因的调查，发现导致电气设计出现问题的主要原因有：第一，电气装置选型问题。

如果建筑内部具有一定的腐蚀性气体，而在对电气设备进行选择时没有做好防腐蚀方面的选型，就会使普通设备在应用中很可能出现绝缘破坏情况，并因短路情况的出现导致火灾事故发生。

而如果在防爆场所没有对具有防爆特征的电器进行安装、或者由于线路载流量超出电气设备允许值，在一定时间后也可能因设备过热而导致火灾事故发生。

根据高层建筑高度特点，如果没有对适合的防雷装置进行设置，也可能因雷电流效情况的出现导致火灾事故发生；第二，电气安装不规范。

除了设备选型方面的问题之外，安装问题也是导致导致电气事故发生的重要内容，如果导线连接位置对缠绕连线进行应用，在一定时间之后则会因氧化情况的出现使接触电阻出现增大情况，并因接头过热导致火灾情况发生。

而在插保险熔丝、设备连接螺钉以及断路器等位置，在长期运行震动情况的影响下，如果没有做好连接，则可能因接触电阻增大而导致火灾事故发生。

此外，建筑中灯具如果没有按照要求进行安装，没有对卤钨灯以及白炽灯等产生的热量对有效的措施进行采取，也可能因此存在安全隐患。

浅谈高层建筑中消防系统的电气防火设计摘要：高层民用建筑消防设备电气防火设计是整个建筑防火设计的重要内容之一，也是消防系统的重要配套内容，设计时必须结合工程实际综合考虑消防用电设备的防火要求，以提高消防设备供电的可靠性和耐火性。

本文对消防设备电气防火设计问题进行了全面的探讨。

关键词：高层建筑；消防设备；电气防火设计；措施abstract: the electrical fire fighting equipment design of high-rise building is one of the important content of the building fire protection design, supporting and fire protection system, the design must be combined with the actual engineering considering fireproof electric equipment for fire protection requirements, in order to improve reliability and refractory fire equipment for electrical. this paper discusses the problem of electrical fire fighting equipment design.key words: high-rise building; fire equipment; fire electrical design; measures一前言我国高层建筑防火设计立足于自防自救，强调消防安全基本性能要求，其消防电源及其配电系统的防火要求由消防用电设备的负荷等级、自动消防系统的设置情况以及消防设备的工作特性决定，应具备可靠性、耐火性、安全性、有效性、科学性的要求。

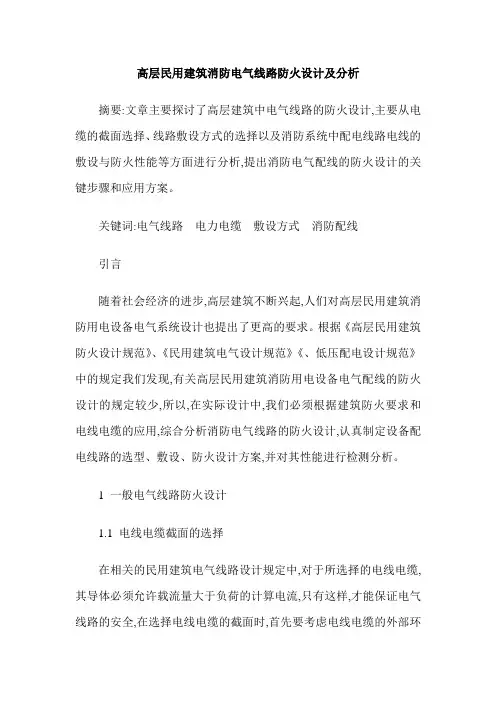

高层民用建筑消防电气线路防火设计及分析摘要:文章主要探讨了高层建筑中电气线路的防火设计,主要从电缆的截面选择、线路敷设方式的选择以及消防系统中配电线路电线的敷设与防火性能等方面进行分析,提出消防电气配线的防火设计的关键步骤和应用方案。

关键词:电气线路电力电缆敷设方式消防配线引言随着社会经济的进步,高层建筑不断兴起,人们对高层民用建筑消防用电设备电气系统设计也提出了更高的要求。

根据《高层民用建筑防火设计规范》、《民用建筑电气设计规范》《、低压配电设计规范》中的规定我们发现,有关高层民用建筑消防用电设备电气配线的防火设计的规定较少,所以,在实际设计中,我们必须根据建筑防火要求和电线电缆的应用,综合分析消防电气线路的防火设计,认真制定设备配电线路的选型、敷设、防火设计方案,并对其性能进行检测分析。

1 一般电气线路防火设计1.1 电线电缆截面的选择在相关的民用建筑电气线路设计规定中,对于所选择的电线电缆,其导体必须允许载流量大于负荷的计算电流,只有这样,才能保证电气线路的安全,在选择电线电缆的截面时,首先要考虑电线电缆的外部环境和敷设方式,因为不同的敷设方式以及处在不同温度的环境下,电缆会出现不同的载流量。

电力电缆必须能承担电缆出线故障时的电流,尤其是短路电流。

除此之外,我们在选择低压配电线时,应注意电缆在运行过程中,其电流不断增加的可能性。

现代人的生活水平与生活要求正在不断提高,高层建筑内也可能会使用一些新的电气设备,这也让建筑物内的电流负荷有所增加,如果电线电缆载流量小于新的负荷计算电流,就有可能在绝缘水平下降的情况下引起火灾,而在选择电缆时也应注意到这点。

另外,电线电缆的经济性也应考虑到,选择物美价廉的电线电缆。

1.2 线路敷设方式的选择在《民用建筑电气设计规范》中有针对线路敷设的相关规定,主要都是从防火的角度出发,要求线路尽可能的采取暗设。

如果情况要求明设,那就要注意电线电缆的选用和敷设方式,保证线路具备高级防火性,同时还应能避免损害。

高层建筑消防供配电设计一、高层建筑消防电源配置1、规范对消防电源的要求根据《高层民用建筑设计防火规范》(以下简称“高规”)规定，高层建筑的消防用电应按现行的国家标准《供配电系统设计规范》的要求设计，一类建筑按一级负荷要求供电，二类高层建筑应按二级负荷要求供电。

根据《民用建筑电气规范》(JGJ/T16-92)规定一级负荷由两个电源供电，当一个电源发生故障时，另一个电源不致于同时停电；一级负荷中特别重要负荷，除上述两个电源外，还必须增设应急电源即第三个电源；二级负荷的电源应做到当电力变压器发生故障或线路常见故障时，不致中断供电（或中断后迅速恢复），在负荷比较小或地区供电的条件困难时，二级负荷可以由一回6KV以上专用架空线或电缆供电。

2、高层建筑消防电源的构成消防电源是保证高层建筑平时和火灾情况下消防设备正常工作用电的电源。

通常认为主电源和应急电源构成消防电源。

当主电源发生故障时，应急电源能继续供电给消防设备。

常用的应急电源有：(1)独立于正常电源的发电机组（2）供电网络中独立于正常电源的专用的馈电线路。

（3）蓄电池；（4）干电池。

3、常用的消防电源（1）双电源高压单母线不分段供电。

双电源高压单母线不分段供电方式，两回路高压电源同时供电，正常时一备一用，这种方式减少中间联络柜和一个电压互感器柜，对节省基建投资、减小高压配电室建筑面积均有利，这种方式要求两路都保证100%的负荷用电，当清扫母线或母线故障时，将会造成全部停电，其供电的可靠性较差，一般不宜用在高层建筑。

（2）双电源高压单母线分段供电。

双电源高压单母线分段供电方式，两回路高压电源同时供电，互为备用。

这种方式的供电可靠性较高，尤其对消防用电设备的两个电源要求在最末一级切换的规定易于实现，因而是目前较为常用的接线方式。

（3）三电源高压单母线分段供电。

三电源高压单母线分段供电方式，三回路高压电源，正常时为两用一备，这种方式具有较高的可靠性，适用于一级负荷中较大容量的重要用户。
