下载文档原格式
各种废塑料识别方法一、LDPE（中文名：低密度高压聚乙烯）1、感官鉴别：手感柔软：白色透明，但透明度一般，常有胶带及印刷字。
（注：胶带和印刷字是不可避免的，但一定要控制其含量，因这些会影响在市场上的价格）。
2、燃烧鉴别：燃烧火焰上黄下蓝；燃烧时无烟，有石蜡的气味，熔融滴落，易拉丝。
二、EV A（中文名：聚乙—乙酸乙脂）1、感官鉴别：表面柔软；伸拉韧性强于LDPE，手感发粘（但表面无胶）；白色透明，透明度高，感观和手感与PVC膜很相似应注意区分。
2、燃烧鉴别：燃烧时与LDPE相同有石蜡的气味略带酸味；燃烧火焰上黄下蓝；燃烧时无烟。
熔融滴落，易拉丝。
注：本品为PE种类中的一种，价格同与LDPE，可用于再生造粒，质量要求与PE相同。
三、PP（聚丙）1、感官鉴别：本品为白色透明与LDPE相比透明度较高，揉搓时有声响。
2、燃烧鉴别：燃烧时火焰上黄下蓝，气味似石油，熔融滴落，燃烧时无黑烟。
四、PET膜（聚脂）1、感官鉴别：本品为白色透明，手感较硬，揉搓时有声响。
外观似PP。
2、燃烧鉴别：燃烧时有黑烟，火焰有跳火现象，燃烧后材料表面黑色炭化，手指揉搓燃烧后的黑色炭化物，碳化物呈粉末状。
五、 PVC膜（聚氯乙烯）1、感官鉴别：外观极似EV A但有弹性。
2、燃烧鉴别：燃烧时冒黑烟，离火即灭，燃烧表面呈黑色，无熔融滴落现象。
六、尼龙共聚料（LDPE+尼龙）1、感官鉴别：本品感观与LDPE极为相似。
2、燃烧鉴别：燃烧火焰上黄下蓝，燃烧时无烟，有石蜡的气味，熔融滴落，易拉丝但与LDPE不同的是然烧时有毛发燃烧的气味，燃烧后呈淡黄色。
注意：尼龙共聚料中不可用于再生造粒，要与LDPE严格区分还要严格控制在大件中的含量。
七、PE+PP 共聚料1、感官鉴别：本品与LDPE相比较，透明度远远高于LDPE，手感与LDPE无差异，撕裂试验极象PP 膜，才质为透明纯白色。
2、燃烧鉴别：本品燃烧时火焰为全黄色，熔融滴落，无黑烟，气味似石油。
塑料火烧鉴定法1. PP：易燃烧融化后易滴落，火焰上黄下蓝，少烟，离火后继续燃烧，石油味；产品：162212. PVC：难燃烧，火焰上黄下绿，有烟，离火后熄灭，刺激性酸味；产品：水管，恒晟网框条，挤出板，浮床3. ABS：燃烧缓慢无滴落，火焰黄色，黑烟，离火后继续燃烧，特殊气味；产品：篮子4. PA：燃烧缓慢易滴落，起泡，离火后慢慢熄灭，指甲气味；5. PE：易燃烧易滴落，火焰上黄下绿，离火后继续燃烧，石蜡燃烧气味；产品：手工网PE条6. PC：易燃烧软化起泡，有少量黑烟，离火后熄灭，无特殊气味；7. PS：易燃烧软化起泡(橙黄色)，浓黑烟，离火后继续燃烧，表面油性光亮，特殊乙烯气味；8. POM：易燃烧易滴落，火焰上黄下绿，无烟，离火后继续燃烧，强烈刺激甲醛气味；产品：V型夹塑料特性1. PP：聚丙烯，俗称百折软胶a. S=2%；b. 成型温度：模具温度40--60℃，料筒温度240--280℃；c. 流动性及成型性能好，适合遍平大型胶件；d. 通用塑料中耐热性最好，其热变形温度为80-100摄氏度，能在沸水中煮；e. 韧性好、屈服强度高；f. 常用塑料中密度最小；g. 缺点：尺寸精度低、刚性不足、耐候性差，具有后收缩现象，易老化、变脆、易变形；h. 装饰性和装配性差，表面涂漆，粘贴，电镀加工相当困难；i. 用途: 玩具、日常用品、包装胶袋、瓶子。
2. PVC：聚氯乙稀a. S=2%；b. 成型温度：模具温度30---50℃，料筒温度160---200℃；c. PVC品种很多，分为质软、半软及硬质PVC；e. 制品表面光泽性差；f. 粘度高，流动性差，热稳定性差，加工较困难，啤塑工艺要求高；g. 对模具腐蚀性大；h. 用途: 软喉管、硬喉管、软板、硬板、电线、玩具。
3. ABS：俗称超不碎胶a. S=0.5%；b. 成型温度：模具温度40--90℃，料筒温度210--250℃；c. 综合性能好，机械强度高，抗冲击能力强，抗蠕变性好，有一定的表面硬度，耐磨性好；d. 耐热可达90℃（甚至可在110--115℃使用），耐低温，可在-40℃下使用；e. 耐酸、碱、盐，耐油，耐水；f. 不易燃；g. 电镀性能好；h. 缺点：不耐有机溶剂，耐候性差，在紫外线下易老化；i. 用途: 玩具、机壳、日常用品。
常⽤塑料燃烧测试鉴别⽅法⼀、PMMA(亚加⼒)1、收缩率0.4%~0.7%，遇⽕易燃烧，⽕焰接近⽆烟，⽕熄后会冒烟，⽕焰蓝⽽带黄，发出⾹甜⽔果味，有少许烟雾，⽕种离后仍会燃烧，停机不需要⽤其它料进⾏清洗。
2、室温24⼩时后，吸⽔0.3%，如有必要可焗75℃/2~4⼩时。
⽤原料啤塑烘⼲2⼩时，当加⼊⽔⼝料或天⽓潮湿2~5⽉份焗3⼩时。
3、模温应为60℃，射咀≥5mm，熔胶温度210℃~270℃，如温度260℃时，料停留时间不能超过8分钟。
4、温度设定：后：150~210℃、中间：170~230℃、中：180~250℃、前：180~275℃、咀：180~275℃、模：60~90℃。
5、可⽤慢速射胶(避免产⽣⾼度内应⼒，宜采⽤多级注塑或渐进的速度，产品厚宜慢速)。
6、螺丝转速配合周期：背压越低越好。
⼆、ABS(常称超不碎胶)1、收缩率0.4%~0.8%，加20%GF玻纤，后为0.2%~0.4%。
2、底⾊为象⽛⾊或⽩⾊，热熔黏度随温度上升⽽稳步下降，熔点为175℃。
3、燃烧时会产⽣黄⾊带⿊烟的⽕焰，发出类似橡胶的浓烈碱味，⼀般级别易燃，不能⾃动熄灭。
4、室温24⼩时内吸⽔0.2~0.35%，如有必要可焗80℃/2~4⼩时。
⽤原料啤塑烘⼲2⼩时，当加⼊⽔⼝料或天⽓潮湿2~5⽉份焗4⼩时。
(注：须严格遵守货物先进先出的管理制度。
)5、模温最好60℃，热流道模具不适⽤于防⽕级ABS。
6、尽可能使⽤慢速回胶，低温机筒为低背压。
7、抗冲击级：需要220~260℃，以250℃为佳。
电镀级：需要250~275℃，以275℃为佳。
抗热级：需要240~280℃，以265~270℃为佳。
防⽕级：需要200~240℃，以220~225℃为佳。
透明级：需要230~260℃，以245℃为佳。
含玻纤级：需要230~270℃，模温则60~95℃。
8、在265℃下，机筒停留不能超过5~6分钟，280℃时不能超过2~3分钟。
9、ABS料在机筒停留时间过长，炮筒过热会使ABS制品顶出时⽆问题，但可能会在保存期内产⽣褐⾊或茶公条纹，停留时间差异或周期不定会造成制品在贮存期内发⽣变⾊。
各种塑料火烧鉴别法一、引言塑料是一种常见的材料，在我们的日常生活中随处可见。
然而，有时我们需要确定一个物体是否真的是塑料，或者需要知道它是哪种类型的塑料。
在这种情况下，火烧鉴别法是一种常用的方法。
本文将介绍几种常见的塑料火烧鉴别法。
二、燃烧法燃烧法是最常见的一种塑料火烧鉴别法。
不同类型的塑料在燃烧时会产生不同的特征，通过观察这些特征我们可以判断出塑料的类型。
1. PVC塑料PVC塑料在燃烧时会产生一种刺激性的气味，并且会有黑色的烟雾和黄色的火焰。
火焰很难熄灭，燃烧后会生成一种有酸味的白色粉末。
2. PE塑料PE塑料在燃烧时会有蓝色的火焰，火焰较小且不容易熄灭。
燃烧后会有蜡状物质残留。
3. PP塑料PP塑料在燃烧时会有蓝色的火焰，火焰较小且不容易熄灭。
燃烧后会有蜡状物质残留，且不会有明显的烟雾。
4. PS塑料PS塑料在燃烧时会有明亮的火焰，火焰呈黄色。
燃烧后会有黑色的烟雾和焦糊的残留物。
5. PET塑料PET塑料在燃烧时会有明亮的火焰，火焰呈黄色。
燃烧后会有黑色的烟雾和焦糊的残留物，且会有甜味。
6. PC塑料PC塑料在燃烧时会有明亮的火焰，火焰呈黄色。
燃烧后会有黑色的烟雾和焦糊的残留物，且会有刺激性气味。
7. ABS塑料ABS塑料在燃烧时会有明亮的火焰，火焰呈黄色。
燃烧后会有黑色的烟雾和焦糊的残留物，且会有刺激性气味。
火焰熄灭后会有明显的香味。
三、其他鉴别方法除了燃烧法外，还有其他一些鉴别方法可以帮助我们确定塑料的类型。
1. 热变形法将塑料加热到一定温度，观察其形状变化。
不同类型的塑料在加热时会有不同的形状变化，通过观察这些变化可以判断塑料的类型。
2. 密度测定法不同类型的塑料的密度也有所不同。
通过测量塑料的密度，可以初步判断其类型。
3. 红外光谱法红外光谱法是一种常见的塑料鉴别方法。
不同类型的塑料在红外光谱上会有不同的吸收峰，通过分析红外光谱可以确定塑料的类型。
四、结论通过火烧鉴别法和其他鉴别方法，我们可以准确地判断出不同类型的塑料。
各种废塑料识别方法一、LDPＥ(中文名:低密度高压聚乙烯)1、感官鉴别:手感柔软:白色透明,但透明度一般,常有胶带及印刷字。
(注:胶带与印刷字就是不可避免得,但一定要控制其含量,因这些会影响在市场上得价格)、2、燃烧鉴别:燃烧火焰上黄下蓝;燃烧时无烟,有石蜡得气味,熔融滴落,易拉丝。
ﻫ二、EV A(中文名:聚乙—乙酸乙脂)1、感官鉴别:表面柔软;伸拉韧性强于LDＰE,手感发粘(但表面无胶);白色透明,透明度高,感观与手感与PVC膜很相似应注意区分。
２、燃烧鉴别:燃烧时与ＬDPE相同有石蜡得气味略带酸味;燃烧火焰上黄下蓝;燃烧时无烟。
熔融滴落,易拉丝、注:本品为PE种类中得一种,价格同与LDPＥ,可用于再生造粒,质量要求与PＥ相同。
三、PP(聚丙)１、感官鉴别:本品为白色透明与LDPE相比透明度较高,揉搓时有声响、2、燃烧鉴别:燃烧时火焰上黄下蓝,气味似石油,熔融滴落,燃烧时无黑烟。
ﻫ四、PET膜(聚脂)1、感官鉴别:本品为白色透明,手感较硬,揉搓时有声响。
外观似PP。
ﻫ2、燃烧鉴别:燃烧时有黑烟,火焰有跳火现象,燃烧后材料表面黑色炭化,手指揉搓燃烧后得黑色炭化物,碳化物呈粉末状。
五、 PVC膜(聚氯乙烯)1、感官鉴别:外观极似EＶA但有弹性、２、燃烧鉴别:燃烧时冒黑烟,离火即灭,燃烧表面呈黑色,无熔融滴落现象。
ﻫ六、尼龙共聚料(LＤPE＋尼龙)1、感官鉴别:本品感观与LＤPE极为相似。
ﻫ2、燃烧鉴别:燃烧火焰上黄下蓝,燃烧时无烟,有石蜡得气味,熔融滴落,易拉丝但与LDＰE不同得就是然烧时有毛发燃烧得气味,燃烧后呈淡黄色。
注意:尼龙共聚料中不可用于再生造粒,要与LDPE严格区分还要严格控制在大件中得含量。
七、PE+PP共聚料１、感官鉴别:本品与ＬDPE相比较,透明度远远高于ＬDＰＥ,手感与LDPE无差异,撕裂试验极象PP膜,才质为透明纯白色。
2、燃烧鉴别:本品燃烧时火焰为全黄色,熔融滴落,无黑烟,气味似石油、八、PP＋PEＴ共聚料１、感官鉴别:外观似PP,透明度极高,揉搓时声响大于PP。
塑胶燃烧鉴别知识点总结塑胶作为一种常见的工业材料，其使用广泛，但由于其可燃性，在使用和储存过程中可能会引发火灾。
因此，对于塑胶燃烧鉴别知识点的了解和掌握，对于预防火灾和有效处置火灾事件具有重要意义。
本文将对塑胶燃烧鉴别知识点进行总结，希望能够为相关行业人员提供帮助。
一、塑胶的分类和燃烧特点塑胶按照来源和成分的不同可以分为热塑性塑料和热固性塑料。
热塑性塑料包括聚乙烯（PE）、聚丙烯（PP）、聚苯乙烯（PS）、聚氯乙烯（PVC）、聚碳酸酯（PC）等，其特点是可融化重复利用，易于加工成型。
而热固性塑料如酚醛树脂、环氧树脂等则不易熔化。
不同种类的塑胶在燃烧过程中会产生不同的燃烧特点，在进行燃烧鉴别时需要重点关注这些特点。
二、热塑性塑料的燃烧鉴别知识点1. 聚乙烯（PE）的燃烧特点：聚乙烯是一种常见的热塑性塑料，其燃烧时燃烧速度较快，产生明亮的火焰，燃烧后产生并发出大量黑烟，燃烧过程中会有滴烧现象。
2. 聚丙烯（PP）的燃烧特点：聚丙烯的燃烧速度较快，火焰呈现蓝色，燃烧时产生黑色的烟气，有滴烧现象。
3. 聚苯乙烯（PS）的燃烧特点：聚苯乙烯是一种易燃塑料，燃烧时产生明亮的火焰，火焰呈现黄色，有滴烧现象，燃烧后产生大量黑色烟雾。
4. 聚氯乙烯（PVC）的燃烧特点：聚氯乙烯是一种难燃塑料，燃烧时火焰呈现黄色，燃烧速度较慢，燃烧后产生黑色烟雾，且产生酸味。
5. 聚碳酸酯（PC）的燃烧特点：聚碳酸酯是一种难燃的塑料，燃烧时火焰呈现黄色至橙色，燃烧速度较慢，产生黑色烟雾。
三、热固性塑料的燃烧鉴别知识点热固性塑料往往因为其特殊的结构和成分，在燃烧时会产生较为特殊的燃烧特点，对于热固性塑料的燃烧鉴别需要特别关注以下几点：1. 酚醛树脂的燃烧特点：酚醛树脂燃烧时火焰呈现蓝色或白色，燃烧速度较慢，燃烧完全后会留下黑色烟灰。
2. 环氧树脂的燃烧特点：环氧树脂在燃烧时火焰呈现蓝色，燃烧速度较慢，产生黑色烟雾。
四、塑胶燃烧鉴别的常见方法1. 观察火焰颜色：不同种类的塑胶在燃烧时产生的火焰颜色有所不同，可以通过观察火焰的颜色来初步判断塑胶的种类。

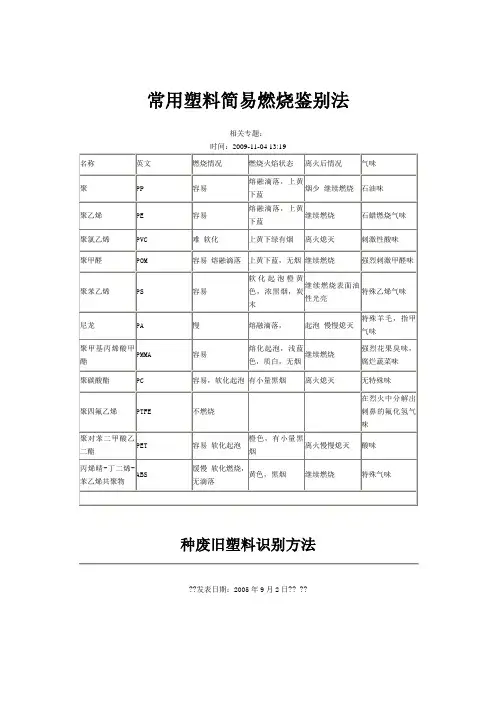

常用塑料简易燃烧鉴别法相关专题：时间：2009-11-04 13:19种废旧塑料识别方法??发表日期：2005年9月2日?? ?????LDPE（中文名：低密度高压聚乙烯）：?? ? 感官鉴别：手感柔软：白色透明，但透明度一般，常有胶带及印刷字。
（注：胶带和印刷字是不可避免的，但一定要控制其含量，因这些会影响在市场上的价格）????? 燃烧鉴别：燃烧火焰上黄下蓝；燃烧时无烟，有石蜡的气味，熔融滴落，易拉丝。
??? ?EVA（中文名：聚乙—乙酸乙脂）：??? ?感官鉴别：表面柔软；伸拉韧性强于LDPE，手感发粘（但表面无胶）；白色透明，透明度高，感观和手感与PVC膜很相似应注意区分。
???? ?燃烧鉴别：燃烧时与LDPE相同有石蜡的气味略带酸味；燃烧火焰上黄下蓝；燃烧时无烟。
熔融滴落，易拉丝。
??? ?注：本品为PE种类中的一种，价格同与LDPE，可用于再生造粒，质量要求与PE相同。
?? ? PP（聚丙）：?? ??感官鉴别：本品为白色透明与LDPE相比透明度较高，揉搓时有声响。
??? ? 燃烧鉴别：燃烧时火焰上黄下蓝，气味似石油，熔融滴落，燃烧时无黑烟。
?? ? PET膜（聚脂）：?? ??感官鉴别：本品为白色透明，手感较硬，揉搓时有声响。
外观似PP。
??? ? 燃烧鉴别：燃烧时有黑烟，火焰有跳火现象，燃烧后材料表面黑色炭化，手指揉搓燃烧后的黑色炭化物，碳化物呈粉末状。
?????? ?PVC膜（聚氯乙烯）：?? ??感官鉴别：外观极似EVA但有弹性。
??? ? 燃烧鉴别：燃烧时冒黑烟，离火即灭，燃烧表面呈黑色，无熔融滴落现象。
??? ?尼龙共聚料（LDPE+尼龙）：???? 感官鉴别：本品感观与LDPE极为相似。
???? ?燃烧鉴别：燃烧火焰上黄下蓝，燃烧时无烟，有石蜡的气味，熔融滴落，易拉丝但与LDPE不同的是然烧时有毛发燃烧的气味，燃烧后呈淡黄色。
??? ?注意：尼龙共聚料中不可用于再生造粒，要与LDPE严格区分还要严格控制在大件中的含量。
