《第4节 变阻器》习题2(最新版)

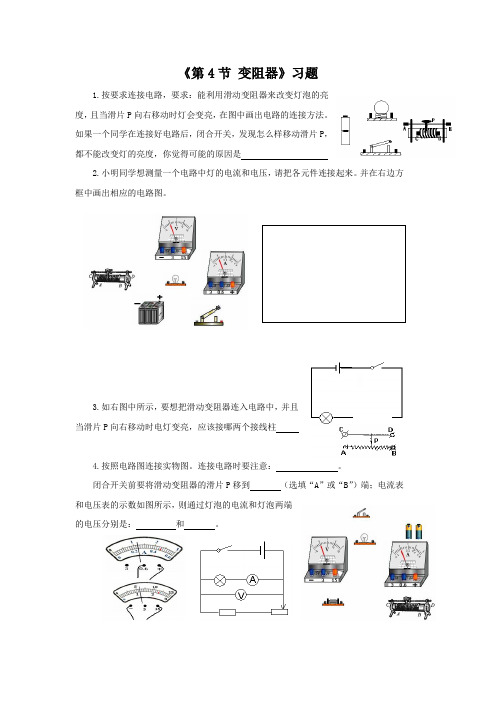

《第4节 变阻器》习题1.按要求连接电路，要求：能利用滑动变阻器来改变灯泡的亮度，且当滑片P 向右移动时灯会变亮，在图中画出电路的连接方法。

如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P ，都不能改变灯的亮度，你觉得可能的原因是2.小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。

并在右边方框中画出相应的电路图。

3.如右图中所示，要想把滑动变阻器连入电路中，并且当滑片P 向右移动时电灯变亮，应该接哪两个接线柱4.按照电路图连接实物图。

连接电路时要注意： 。

闭合开关前要将滑动变阻器的滑片P 移到 （选填“A ”或“B ”）端；电流表和电压表的示数如图所示，则通过灯泡的电流和灯泡两端的电压分别是： 和 。

5.如图1所示，若开关S、S1闭合，S2断开，能发光的灯是，电压表所测的是两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是，电压表所测的是的两端电压。

6.如图2所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱和接在电路的M、N两端。

7.如图3所示，开关闭合后，电压表V1的示数为7V，电压表V2的示数为2.6V，则灯L1两端的电压为 V。

8.如图4所示，灯L1与灯L2串联，先用电压表测灯L1两端电压，再测灯L2两端电压时，只将电压表接A的一端改接C，这种接法（选填“正确”、“不正确”），理由是________。

图1 图2 图3 图49.如图5两个电路中，电源电压相等，闭合开关S，当滑片P都向右滑动时，灯泡L1和L2的亮度变化（）。

A．L1、L2都变亮 B．L1、L2都变暗C．L1变亮，L2变暗 D．L1变暗，L2的亮度不变10.如图6所示，用电压表测灯泡两端的电压和用电流表测电流的电路，当开关闭合后，下列判断正确的是（）。

A．灯泡不亮B．电流表不会烧坏C．电压表会烧坏D．电流表和电压表都会烧坏11.如图7，开关闭合，电压表、电流表均有示数，将滑动变阻器的滑片P向左移动，则下列是说法正确的是（）。

一、单选题1. 如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。

下列分析正确的是（）A．若只将B、C接入电路，不可调节灯泡亮度B．若只将A、C接入电路，顺时针旋转滑片，灯泡变亮C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度D．将A、B接入电路，若只将电阻丝做得更细些，以相同速度逆时针旋转滑片，灯泡亮度无变化2. 如图所示是滑动变阻器的连接示意图，当滑片向右移动时，电阻变小的是（）A．B．C．D．3. 测量是实验探究的重要环节，以下测量工具读数错误的是（）A．刻度尺的示数是2.90cmB．温度计的示数是38℃C．电阻箱的示数是50ΩD．金属块的质量是72g4. 如图为某台灯用于调节亮度的电位器结构图，A、B、C是它的是三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动滑动片接线端旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列电阻片接线端分析正确的是（）A．电位器与灯泡并联B．若只将A、B接入电路，顺时针转动旋钮时灯泡变暗C．若只将A、C接入电路，顺时针转动旋钮时灯泡变暗D．若将A、B接入电路同一点，C接电路另一点，顺时针转动旋钮时灯泡变暗5. 在如图所示的各电路中，能用滑动变阻器调节灯泡亮度的是（）A．B．C．D．6. 如图所示，电源电压保持不变。

闭合开关时，当滑动变阻器的滑片P向右移动时，电流表和电压表示数将（）A．变大、变小B．不变、不变C．变小、不变D．不变、变大7. 以下说法正确的是：（）A．电压是形成电流的原因，有电压则一定有电流B．为了精确测量，电压表和电流表都要选择小量程C．滑动变阻器连接时要一上一下D．电压为零时，电流和电阻都为零8. 如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）A．B．C．D．9. 如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（）A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光C．滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光D．滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光10. 如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应该选择的接线柱是A．B，D B．A，B C．C，D D．A，C二、填空题11. 如图甲所示，电阻箱的示数是_______Ω；图乙为广泛使用的旋转式变阻器的结构图，它通过改变接入电路的_______（长度/粗细/材料）改变电阻，从而改变电路中的电流。

2021-2022学年人教版物理九年级第十六章第4节《变阻器》课时练一、单选题1.（2021·长宁模拟）滑动变阻器实现变阻是通过改变连入电路中电阻丝的（）A. 电压B. 电流C. 长度D. 材料【答案】 C【考点】滑动变阻器的原理及其使用【解析】【解答】滑动变阻器是利用了改变接入电路中电阻线的长度，改变接入电路中的电阻，从而改变电路中的电流的．通过改变长度来改变电阻，会使电路中的电流和电压发生改变，电流和电压的变化只是电阻变化的结果．故答案为：C【分析】导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，导体本身的长度、材料、横截面积有关，长度越长、横截面积越小，导体的电阻就越大。

2.（2020九上·重庆月考）如图所示的滑动变阻器中所标志的部件中，是绝缘体的是（）A. 接线柱B. 金属杆C. 金属滑片D. 瓷筒【答案】 D【考点】导体与绝缘体，滑动变阻器的原理及其使用【解析】【解答】容易导电的物体叫做导体，不容易导电的物体叫做绝缘体，如图所示的滑动变阻器中所标志的部件中，电流需要通过接线柱、金属杆、金属滑片，可见它们都属于导体，而瓷筒属于绝缘体。

故答案为：D。

【分析】容易导电的物体叫做导体，不容易导电的物体叫做绝缘体，瓷筒属于绝缘体。

3.（2021·湘西）如图所示的电路中，当闭合开关后滑动变阻器滑片向右滑动时电流表读数会（ ）A. 变大B. 变小C. 不变D. 先变小后变大【答案】 A【考点】串联电路的电流规律，滑动变阻器的原理及其使用【解析】【解答】由实物图可知，该电路是串联电路，闭合开关后滑动变阻器滑片向右滑动时电阻减小，电路总电阻减小，电源电压不变，由I=UR可知，电路中电流会增大，所以电流表示数变大。

故答案为：A。

【分析】串联电路中，I=UR =U总R总=U总R灯R滑，根据R滑的变化判断电路中电流I的变化情况。

4.（2020九上·新吴期末）在收音机等用电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱。

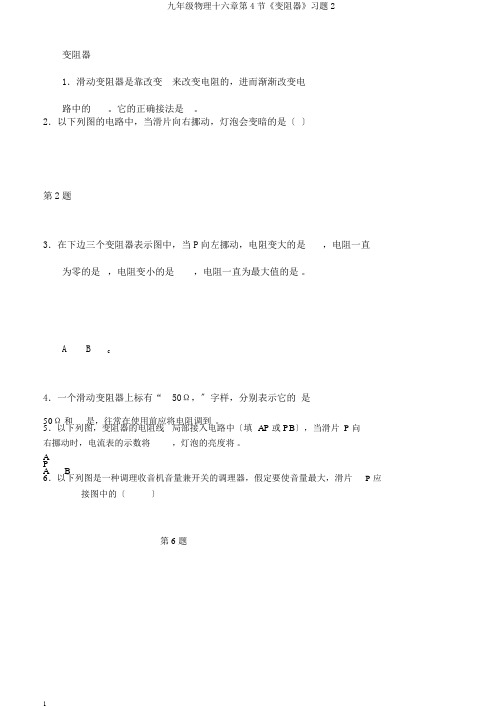

变阻器1．滑动变阻器是靠改变来改变电阻的，进而渐渐改变电路中的。

它的正确接法是。

2．以下列图的电路中，当滑片向右挪动，灯泡会变暗的是〔〕第2题3．在下边三个变阻器表示图中，当P向左挪动，电阻变大的是，电阻一直为零的是，电阻变小的是，电阻一直为最大值的是。

A B C4．一个滑动变阻器上标有“50Ω，〞字样，分别表示它的是50Ω和是，往常在使用前应将电阻调到。

5．以下列图，变阻器的电阻线局部接入电路中〔填AP或PB〕，当滑片P向右挪动时，电流表的示数将，灯泡的亮度将。

APA B6．以下列图是一种调理收音机音量兼开关的调理器，假定要使音量最大，滑片P应接图中的〔〕第6题A．d点B．c点C．b点D．a点7、如右图所示滑动变阻器，将其接入电路，使滑片P向B端滑动时，使其连入的电阻变大，应选择的接线柱是〔〕A．C和A BC．D和B D 8、如图(3)所示，闭合开关．C和B．A和Bs，滑动变阻器的滑片P向右挪动时，电流表的示数将()A．变大B．变小C．不变D．没法确立9．小明同学把以下列图实验室里用的旋盘式电阻箱接入电路，那么此变阻箱接入电路的电阻为_________kΩ。

该电阻箱最大能调理的阻值为____________Ω。

10．以下列图是有四个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动时，接入电路中的阻值将__________〔选填“增大〞、“减小〞或“不变〞〕；当AB端接入电路时，滑片P向左挪动，接入电路中的阻值将__________。

C PD11.A B第10题如图14-50所示，电路中，M、N两个接线头，准备接入滑动变阻器．假定把A、C分别接入M、N处时，滑片P向左挪动，那么灯的亮度，电流表的示数将；假定A、B分别接入M、N处时，滑片P向右挪动，那么灯的亮度，把电流表的示数将．12、.如图14-53所示，假定要求滑动变阻器的滑片向右挪动，电流表的示数减小，灯L变暗，那么〕〔接A，N接B接B，N接接A，N接接C，N接D13．一个滑动变阻器的最大阻值不可以知足调理范围的需要，他将两个同样的滑动变阻器串连使用，如图把a、b两接线柱接入某电路，要使这两只变阻器串连后的总电阻最大，滑动P1和P2所在的地点是______________________。

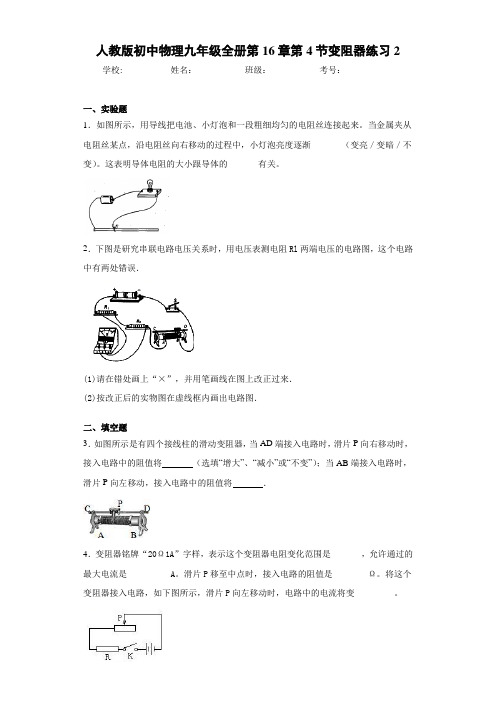

人教版初中物理九年级全册第16章第4节变阻器练习2 学校:___________姓名：___________班级：___________考号：___________一、实验题1．如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来。

当金属夹从电阻丝某点，沿电阻丝向右移动的过程中，小灯泡亮度逐渐_______（变亮／变暗／不变）。

这表明导体电阻的大小跟导体的_______有关。

2．下图是研究串联电路电压关系时，用电压表测电阻Rl两端电压的电路图，这个电路中有两处错误．(1)请在错处画上“×”，并用笔画线在图上改正过来．(2)按改正后的实物图在虚线框内画出电路图．二、填空题3．如图所示是有四个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动时，接入电路中的阻值将（选填“增大”、“减小”或“不变”）；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将．4．变阻器铭牌“20Ω1A”字样，表示这个变阻器电阻变化范围是_______，允许通过的最大电流是__________A。

滑片P移至中点时，接入电路的阻值是________Ω。

将这个变阻器接入电路，如下图所示，滑片P向左移动时，电路中的电流将变_________。

5．下图为小阳同学自制的一种测定油箱内油量多少及油量变化情况的装置，其中电源电压保持不变，R是滑动变阻器，它的金属滑片是金属杠杆的一端，小阳同学在装置中使用了一只电压表（图中没有画出），通过观察电压表示数，可以了解油量情况．你认为电压表应该接在图中的________两点之间，按照你的接法请回答：当油箱中油量减少时，电压表的示数将____________（填“增大”或“减小”）6．如图甲所示是收音机上用以调节音量的一种电位器，乙图为其说明书中的内部结构示意图．使用时，接线柱O必须接入电路．由此可知，电位器调节收音机音量的原理_____．三、单选题7．下图是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是（）A．B．C．D．8．如下图将滑动变阻器的两个接线柱接到电路中，要求滑片P向右移动时，电路中的电流逐渐变小，连入电路的接线柱是( )A．A和B B．B和CC．B和D D．A和D9．滑动变阻器的结构如下图所示，将滑动变阻器接入电路中，其中使用不正确的是（）A．B．C．D．10．如图所示，闭合开关S，滑动变阻器的滑片P向右移动时，电流表的示数将A．变大B．变小C．不变D．无法确定四、作图题11．请设计一个亮度可调的台灯的电路图。

第4节《变阻器》同步练习一、单选题1.如图所示是连接入电路中的滑动变阻器，当滑动变阻器的滑片P向左滑动时，滑动变阻器连入电路的阻值将（）A.逐渐变大B.逐渐变小C.保持不变D.无法判断2.小明按图示电路测量小灯泡额定功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为l0Ω，变阻器有以下甲、乙、丙、丁四种，则能较好地完成该实验的变阻器应选择（）A.甲的规格“5Ω”B.乙的规格“10Ω”C.丙的规格“30Ω”D.丁的规格“300Ω”3.如图所示是滑动变阻器的四种接线方法．当滑片P向右移动时，接入电路中的电阻变大的是（）A. B. C. D.4.如图所示，变阻器接入电路中．当滑片向左滑动时，要使电阻减小，下列接法正确的是（）A.C和DB.A和DC.B和AD.B和D5.当将滑动变阻器的滑片P向左移动时，图中的哪一种连接方法可使变阻器连入电路部分的电阻变小？（）A. B. C. D.6.电位器是变阻器的一种，它可以用来改变收音机的音量．小红买了一个电位器，如图2所示．如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是（）A.连接A、CB.连接B、CC.连接A、BD.以上都不正确7.如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（）A. B. C. D.8.关于滑动变阻器在不同实验中的作用，下列说法不正确的是（）A.在“探究电流与电压的关系”实验中的主要作用是：改变灯泡两端的电压B.在“探究电流与电阻的关系”的实验中的主要作用是：保持电阻两端的电压不变C.在“测定定值电阻的阻值”的实验中主要作用是：多次测量取平均值减小实验误差D.在“测定小灯泡发光时的电功率”的实验中主要作用是：测量小灯泡在不同发光情况下的电功率，进而多次测量取平均值减小实验误差二、多选题9.如图甲所示电路，将一滑动变阻器接在a、b两点间，灯泡能发光．现要使滑动变阻器滑片P向左移动时，灯泡变亮，则图乙中的滑动变阻器连入电路的接线柱应是（）A.A和BB.A和CC.A和DD.B和D10.如图所示的滑动变阻器的四种接法中，当滑片P向右移动时使电路中的电阻变小的接法是（）A. B. C. D.11.在收音机等电器中，有一个叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是（）A.只把A和B接入电路，无法改变通过电位器的电流B.只把A和C接入电路，无法改变通过电位器的电流C.将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大D.将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流12.在“伏安法测电阻”的实验中，滑动变阻器能起到的作用是（）A.保护电路B.改变电路中的电流C.改变被测电阻两端的电压D.改变被测电阻的阻值13.关于导体的电阻，下列说法中正确的是（）A.导体长度大电阻就大B.滑动变阻器就是通过改变连入电路电阻丝的长度来改变电阻的C.电阻是导体本身的一种性质，电阻大说明构成该电阻的材料导电性能不好D.电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关三、填空题14.一滑动变阻器上标有“50Ω2A”的字样，它表示的意思是______ ，如图滑动变阻器，如果滑片向左滑动电阻变大，应该接 ______ ．（填字母）15.要改变电路中电流的大小，需将滑动变阻器 ______ 在电路中，而且要 ______ 各选一个接线柱，接通电路前，要将滑动变阻器滑片P移到使滑动变阻器接入电路的阻值______ 的位置，这样可以起到 ______ 的作用．16.滑动变阻器是通过改变接入电路的电阻丝的 ______ 来改变电阻的．某滑动变阻器上标有“200Ω1A”字样，其中200Ω指的是 ______ ，1A指的是 ______ ．四、作图题17.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．人教版物理九年级第十六章第4节《变阻器》同步练习答案和解析【答案】1.A2.C3.A4.B5.A6.C7.D8.D 9.BC 10.AD 11.BD 12.ABC 13.BD14.此滑动变阻器的最大阻值是50Ω；BC（或BD）15.串联；上下；最大；保护电路16.长度；最大电阻为200Ω；允许通过的最大电流为1A17.解：采用“电流流向法”，电流从电源正极出发，依次将灯泡、滑动变阻器、开关、电流表串联起来，如下图所示：【解析】1. 解：由图可知，滑动变阻器接入电路的有效部分是右半段，滑片P向左滑动时，连入电路的电阻丝长度增加，所以滑动变阻器连入电路的阻值将逐渐变大．故选A．滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱．移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电阻的大小．滑动变阻器连入电路的电阻取决于接入电路的下面接线柱，和上面接入电路的接线柱无关．2. 解：由图可知灯泡与变阻器串联，灯泡正常发光时，电路中的电流I L===0.25A；变阻器两端的电压U R=U-U L=6V-2.5V=3.5V，变阻器接入电路中的电阻R===14Ω＞10Ω，所以变阻器应选“30Ω”的丙，丁的阻值太大，不便于操作，故C正确，故ABD错误．故选C．根据串联电路的电压特点求出滑动变阻器两端的电压，利用串联电路的电流特点和欧姆定律确定滑动变阻器接入电路中的电阻，据此选择滑动变阻器的规格．本题考查了滑动变阻器的选择，关键是利用好串并联电路和欧姆定律．3. 解：当滑片P向右移动时，接入电路中的电阻变大，说明滑片距离下方接线柱变长，即左下方接线柱必须接入电路中，两上方任意接线柱接入电路中，由选项可知，A符合，BCD不符合．故选A．滑动变阻器使用时，接线柱的选取要一上一下．滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度，要使滑片P向右移动时接入电路中的电阻变大，就要使电阻丝接入电路的长度变长，据此进行解答．滑动变阻器连入电路的电阻取决于接入电路的下面接线柱，和上面接入电路的接线柱无关．因此必须明确接入电路的部分，然后判断滑片移动时，连入电路的电阻丝长度的变化，来判断电阻的变化．4. 解：A、选择C和D时，滑动变阻器被短路，不能起到变阻作用，故A错；B、选择A和D时，滑动变阻器接入了左半段，左移电阻变短，电阻变小，符合题意，故B正确；C、选择B和A时，滑动变阻器相当于定值电阻，不能起到变阻作用，故C错；D、选择B和D时，滑动变阻器接入了右半段，左移电阻变长，电阻变大，不符合题意，故D错．故选B．滑动变阻器有四个接线柱，接入电路时选择上面一个、下面一个，接入电路的部分取决于下面的接线柱．左移电阻变小，电阻变短．知道滑动变阻器的结构、接线柱的接法、变阻原理是分析有关电路变化的关键，要掌握！5. 解：A、这种连接方式接入电路的是左半部分，当滑动变阻器的滑片P向左移动时，接入电路的电阻丝长度变小，电阻变小，符合题意；B、连接下面两个接线柱，连入电路中的是一个定值电阻（最大电阻），这种接法是不能变阻的，不符合题意；C、这种连接方式接入电路的是右半部分，当滑动变阻器的滑片P向左移动时，接入电路的电阻丝长度变大，电阻变大，不符合题意；D、这种连接方式接入电路的是右半部分，当滑动变阻器的滑片P向左移动时，接入电路的电阻丝长度变大，电阻变大，不符合题意；故选A．滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”．哪一段电阻丝被接入电路中是由下面的接线柱决定的．若接左下接线柱，滑片向右移动，电阻变大；若接右下接线柱，滑片向左移动，电阻变大．本题考查了滑动变阻器的原理和作用，能够正确判断哪一段电阻丝被连入电路中是本题的解题关键所在．6. 解：滑动变阻器通过滑片的移动从而改变电阻，是由于当滑片移动以后改变了连入电路中电阻丝的长度；滑动触头顺时针转动时，灯泡变暗，说明电路中的电流减小，所以接入电路中的电阻应变大．应将左边部分接入电路，即连接A、B．故选C．滑动变阻器的原理是靠改变连入电路中电阻的长度来改变电阻的，滑动变阻器的作用是通过改变电阻从而改变电路中的电流．此题主要考查了滑动变阻器的使用，以及滑动触头滑动时，阻值大小的判断．7. 解：A．由图可知，滑动变阻器与灯泡并联，因并联电路中各支路独立工作、互不影响可知，滑片移动时不影响灯泡的亮暗，且滑动变阻器接入电路中的电阻过小时会造成电路中的电流过大，烧坏电路元件，故A不符合题意；B．由图象可知，滑动变阻器与灯泡串联，当滑动变阻器接入电路中的电阻最大时，通过灯泡的电流最小，灯泡的实际功率最小，灯泡不一定熄灭，故B不符合题意；C．由电路图可知，滑动变阻器与灯泡串联，滑片P使灯泡处于短路状态，无论怎样滑到滑片灯泡都不亮，故C不符合题意；D．由电路图可知，滑动变阻器与灯泡并联，当滑片P滑到右端时，会引起灯泡短路，实现灯泡由亮到熄灭，故D符合题意．故选D．滑动变阻器在电路中连接一“上”一“下”两个接线柱，其在电路中的作用是通过改变电路中电阻的大小来改变电路中的电流；当将滑动变阻器的下下和滑片三个接线头接入电路后，滑动变阻器可以使部分电阻短路起到调节部分电路两端的电压的作用．本题考查了滑动变阻器的使用，要注意由于滑动变阻器在不同的电路中的连接方式不同，其在各电路中的作用也是不同的．8. 解：A、在“探究电流与电压的关系时”需保持电阻不变，改变灯泡两端的电压，而滑动变阻器可以起到改变灯泡两端电压的作用；故A正确；不合题意；B、在“探究电流与电阻的关系时”，需保持电压不变，改变电阻的大小，由于电阻的改变，需调节滑片的位置，保持电阻两端的电压不变；故B正确；不合题意；C、在“测定定值电阻的阻值时”，移动滑片，为了多次测量取平均值减小实验误差；故C正确，不合题意；D、在“测定小灯泡发光时的电功率时”移动滑片，测量小灯泡在不同发光情况下的电功率，但不可以求平均值，故D错误，符合题意．故选D．滑动变阻器的作用：一是保护电路；二是可以多次测量．并结合控制变量法具体分析滑动变阻器的作用．根据滑动变阻器的作用以及具体的实验得出在不同实验中的作用．9. 解：灯泡变亮说明电流变大，电路中的电流变大，滑片要向滑动变阻器下面的接线柱靠近，根据题目中所说“当滑片P向左移动时，灯泡变亮”，因此要接左边的A接线柱，同时上面的接线柱可以选择C或D．即选项B、C均符合要求．故选BC．滑动变阻器要“一上一下”接入电路，而且滑片越靠近下面的接线柱时接入电路的电阻越小．要明白滑阻的正确使用方法：（1）要调节电流或电压可与元件串联；（2）滑阻要“一上一下”接入电路，滑片越靠近下面接线柱时接入电路的电阻越小．10. 解：AD、滑动变阻器接入了右半段，滑片右移，连入电路的电阻丝变短，电阻变小，故AD符合题意．BC、滑动变阻器接入了左半段，滑片右移，连入电路的电阻丝变长，电阻变大，故BC 不符合题意．故选AD．滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱．移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电阻的大小．滑动变阻器连入电路的电阻取决于接入电路的下面接线柱，和上面接入电路的接线柱无关．因此必须明确接入电路的部分，然后判断滑片移动时，连入电路的电阻丝长度的变化，来判断电阻的变化．11. 解：A、只把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路电阻增大，电源电压不变，电流变小．故A错误．B、只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，电源电压不变，无法改变通过电位器的电流．故B正确．C、将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路电阻变小．故C错误．D、将A、B接入电路同一点，C接电路另一点，左半段被滑片短路，只接入右半段，移动滑片能改变电路中的电阻，电源电压不变，可以改变通过电位器的电流．故D正确．故选BD．电位器是一个滑动变阻器，当把A、C接入电路时，相当于定值电阻，当把A、B接入电路时，接入了左半段，滑片顺时针转动时，连入电路的电阻增大，电流减小；当把C、B接入电路时，接入了右半段，滑片顺时针转动时，连入电路的电阻减小，电流增大．电位器是一个变形的滑动变阻器，此滑动变阻器有三个接线柱，明确每选择其中的两个接线柱时，滑动变阻器连入电路的电阻．本题体现了物理和生活的密切关系．12. 解：A、滑动变阻器的连入电路时，滑片滑到最大阻值处，电阻最大，电源电压不变，电流最小，起到保护电路的作用，故A选项正确．B、移动滑动变阻器的滑片，改变了连入电路的电阻，改变了电路中的电流，故B选项正确．C、实验中电阻的阻值不变，移动滑动变阻器的滑片，改变了电路中的电流，根据U=IR，电阻不变，电流变化，所以被测电阻两端的电压变化，故C选项正确．D、被测电阻阻值大小跟电阻的长度、材料、横截面积有关，实验过程中三者没有发生变化，电阻的阻值不变，故D选项不正确．故选ABC．（1）电阻大小跟电阻的长度、材料、横截面积有关，跟电阻中的电流、电阻两端的电压无关．（2）“伏安法测电阻”的实验中，滑动变阻器和被测电阻串联在电路中，滑片处于最大阻值处，电源电压不变，电流中的电流最小，起到保护作用．移动变阻器的滑片，改变了连入电路的电阻，电路中的电流变化，根据U=IR知，电阻两端的电压也随之变化．本题考查了滑动变阻器的使用，关键是知道在不同的实验中滑动变阻器的作用是不同的；“伏安法测电阻”的实验中，滑动变阻器的作用：改变电路的电流，改变被测电阻的电压和保护电路．13. 解：A、电阻与导体的材料、长度、横截面积等因素有关，导体长度大电阻不一定就大，故A错误；B、滑动变阻器是通过改变连入电路电阻丝的长度来改变电阻的，故B正确；C、电阻是导体本身的一种性质，电阻大小与导体的材料、长度、横截面积等因素有关，电阻大不能说明构成该电阻的材料导电性能不好，故C错误；D、电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关，故D正确．故选BD．电阻是导体本身的一种性质，电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关．滑动变阻器是通过改变连入电路电阻丝的长度来改变电阻的．本题主要考查了对电阻的概念，电阻大小影响因素的理解与应用，属电学基础题．14. 解：50Ω表示的意思是该滑动变阻器的最大阻值是50Ω．如果滑片向左滑动电阻变大，应该接BC（或BD）接线柱，这时滑片右侧的电阻丝接入电路（即PB部分接入电路）．故答案为：此滑动变阻器的最大阻值是50Ω（或此滑动变阻器的阻值调节范围是0～50Ω）；BC（或BD）．滑动变阻器铭牌上标有“50Ω 2A”的字样，表示滑动变阻器的电阻最大值以及允许通过的最大电流．滑动变阻器连接时要一上一下接线柱连接，若使滑片向左滑动电阻变大，应使右半段接入电路．本题考查滑动变阻器的规格，以及滑动变阻器的连接方法，属电学基础题，难度不大．15. 解：（1）滑动变阻器和用电器串联后，可以通过改变接入电路中电阻丝的长短来改变连入电路的电阻，从而改变电路中的电流；（2）如果都接上面的接线柱，滑动变阻器接入电路的阻值为0；如果都接下面的接线柱，滑动变阻器接入电路的阻值为定值；所以要采用一“上”一“下”的连接方式．（3）接通电路前，滑动变阻器的滑片必须移到阻值最大处；（4）滑动变阻器的作用：保护电路，改变电流．故答案为：串联；上下；最大；保护电路．（1）滑动变阻器的原理：改变连入电路的电阻丝的长度，改变连入电路的电阻，改变电路中的电流；因此滑动变阻器要串联在电路中．（2）滑动变阻器接线柱的接法：选择上面一个，下面一个．（3）接通电路前，滑动变阻器的滑片必须移到阻值最大处．（4）滑动变阻器的作用：保护电路，改变电路中的电流．掌握滑动变阻器的结构、原理、作用、接线柱的接法、连入电路的注意事项等．16. 解：（1）电阻大小的影响因素：长度、横截面积、材料．在材料和横截面积一定时，改变电阻的长度来改变电阻大小，总电压不变，从而改变了电路中的电流．（2）滑动变阻器标有“200Ω、1A”，意思指滑动变阻器的最大电阻值是200Ω；允许通过的最大电流值是1A．故答案为：长度；最大电阻为200Ω；允许通过的最大电流为1A．（1）变阻器的原理：改变连入电路的电阻线的长度，改变连入电路的电阻阻值，改变电路中的电流．（2）滑动变阻器标有“200Ω、1A”，标明最大电阻值和允许通过的最大电流．（1）掌握电阻大小的影响因素，根据影响因素能判断电阻大小变化．（2）掌握滑动变阻器的结构、接线柱的接法、连入电路的方法、原理、作用、铭牌参数的含义等等．17.根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向，依次串联；连接滑动变阻器时，要“一上一下”的原则．本题考查了实物图的连接、滑动变阻器的连接和电表的正确使用，这些知识都是电学知识的基本的技能，也是中考常考的内容．。

第十六章电压电阻第4节变阻器1．当滑动变阻器的滑片向b端滑动时，下列四种接法中，滑动变阻器阻值变小的是()．2．在用滑动变阻器改变电动机的转速实验中，如图所示，将接线M与C连接，N与________连接，将滑片P向右滑动时，电动机转速会变________．(第2题) (第3题)3．图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是()．A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快4．如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，则另一根导线应与滑动变阻器的________(填“A”“C”或“D”)接线柱连接；滑动变阻器是通过改变接入电路中电阻丝的________来改变电阻的大小．(第4题)(第5题)5．请读出仪表的读数，图中电阻箱接线柱间的电阻值是________Ω．6．如图所示，电阻箱的读数为________．若要使滑动变阻器的滑片P向A端滑动时，小灯泡变暗，可以将滑动变阻器的C接M，________接N．(第6题)答案1．B[解析]由图A可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的电阻为零，移动滑片，滑动变阻器接入电路的阻值不变，故A不符合题意；由图B可知，向b端移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器接入电路的阻值变小，故B符合题意；由图C可知，向b端移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，故C不符合题意；由图D可知，滑动变阻器同时接下面两个接线柱，滑动变阻器接入电路的电阻最大，移动滑片，滑动变阻器接入电路的阻值不变，故D不符合题意．2．A(或B)慢(或快)[解析]在用滑动变阻器改变电动机的转速实验中，滑动变阻器采用一上一下的接法，将接线M与C连接；当N接B，将滑片P向右滑动时，滑动变阻器接入电路的电阻变小，电路中的电流变大，电动机转速会变快；当N接A，将滑片P向右滑动时，滑动变阻器接入电路的电阻变大，电路中的电流变小，电动机转速会变慢．3．D[解析]若只将a、c接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变风扇风速，故A、B错误；若只将a、b接入电路，滑片左边的电阻丝接入电路；顺时针转动旋钮时，电位器接入电路的电阻变大，电路中电流变小，风扇风速减弱，故C错误；将b、c 接入电路中，滑片的右侧电阻接入电路，故若顺时针转动旋钮时，电阻变小，故电流变大，风扇风速加快，故D正确．4．C长度[解析]滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的大小；电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，则滑动变阻器接入电路中电阻线的长度要变短，所以另一根导线应该与C接线柱连接．5．2 021[解析]由题图可知，此电阻箱接入电路的电阻：R＝2×1 000 Ω＋0×100 Ω＋2×10 Ω＋1×1 Ω＝2 021 Ω．6．2 017 ΩB[解析]由题图可知，该电阻箱的示数为2×1 000 Ω＋0×100 Ω＋1×10 Ω＋7×1 Ω＝2 017 Ω；要使滑动变阻器的滑片P向A端滑动时小灯泡变暗，则应使电阻丝的有效部分变长，那么必须将B点接入电路，即B接N，M接上面的任一接线柱均可．。

人教版九年级物理第十六章第4节《变阻器》课时练习题（含答案）一、单选题1．某同学安装了一个可以调节亮度的电灯L，如图所示，开关闭合后，当滑动变阻器的滑片从A向B移动的过程中，电灯的亮度逐渐变暗，正确的连接方式是（）A．M接D，N接B B．M接C，N接A C．M接C，N接D D．M接C，N接B 2．如图是小明设计的风速测试仪原理图，其中探头安装在虚线框中，探头与金属杆、滑片P相连。
