视频处理器LVP8601彩页

NP-MD860万能解码器
产品概述
NP-MD860万能解码器产品集BNC模拟视频输出、VGA模拟视频输出，HDMI数字视频输出于一体，可以完美实现MPEG1、MPEG2、M-JPEG、MPEG4、H.264格式的视频解码，支持QCIF、CIF、Half-D1、D1、720P、1080P等分辨率。

单台设备可支持6路H.264 D1或2路720P或1路1080P解码。

NP-MD860万能解码器可以直接输出到电视、电视墙、数字显示设备上，在所有需要解码并显示视频的场所都可以使用，是真正意义上的高清视频解码器，具有高可靠性、高集成度的鲜明特点，是公安、交通、高速公路、电力、教育、国防、海关、煤矿、电信、广电等行业实施视频监控的理想选择。

产品外观
1
2 硬件接口
产品特性
♦ 强大的运算处理能力，严格测试，高稳定性，满足工业级应用需要。

♦ 支持双显示输出，每路输出支持1、4画面的解码显示。

♦ 强大的兼容能力，兼容常用的视频编码格式，可以使用在任何基于IP 的网络中解码MPEG1、
MPEG2、M-JPEG 、MPEG4、H.264等格式的视频。

♦ POSA 架构的集成能力及开发能力，只要客户提供所需解码协议，可以快速兼容第三方视频
码流。

♦ 配合PVG 服务器实现数字矩阵功能，可以通过模拟或数字键盘切换任何一路视频到万能解
码器上解码显示输出。

♦ 支持软件在线升级，在新标准出现时增加新的功能，便于产品灵活升级，提高产品的生命
周期。

♦ 采用外形小巧美观的无风扇设计，低功耗。

技术参数
3。

u 16 路视频输入通道 Dual Streaming u 视频输入时的反隔行扫描和逐行编码u 联网的 iSCSI 录像u 移动检测和隐私遮挡u符合 ONVIF 标准Bosch VIP X16 XF E 是一款 16 通道 CCTV 视频编码器，它为当今 CCTV 领域中通过 IP 网络传输视频提供了绝对一流的性能。

该设备后部具有一个 1 Gbps 以太网端口。

VIP X16 XF E H.264 高配置编码器通过 IPv4 和 IPv6 网络传输实时 H.264 压缩视频。

它为每个摄像机提供具备完全帧速率和最佳质量的单个数据流，且 Dual Streaming 在帧速率上具有限制。

该装置支持 PAL 和 NTSC 视频源，并提供与视频同步的双向音频通信。

用户可以在运行博世综合视频管理系统的 PC 上使用（或不使用）博世 IntuiKey 键盘来查看视频。

此外，还可以使用Web 浏览器。

Bosch VideoSDK 提供将编码器与其它视频管理系统集成的方法。

VIP X16 XF E 提供 16 个通道，但机架安装高度仅为1HU ，在同类视频品质的产品中，拥有最高的端口密度。

系统概览1VIP X16 XF E 带有 16 个模拟摄像机，联网 iSCSI 存储设备，或者仅视频流2联网的 iSCSI RAID 装置3带有 CCTV 键盘的管理站4解码器5监视器优异的灵活性VIP X16 XF E 支持 IP 网络上的外部 iSCSI 存储设备。

VIP X16 XF E 支持具有优异灵活性和扩展性的博世录像管理软件：Bosch Video Recording Manager (VRM)。

这样，可以根据摄像机级别灵活分配录像空间，其中包括负载平衡和适当冗余功能。

Bosch VRM 可作为独立的系统使用，也可以嵌入到 Bosch Video Management System 中。

Dual StreamingVIP X16 XF E 编码器使用 Dual Streaming 功能在每个通道中生成两个独立的 IP 视频流，均为完全 4CIF 清晰度，第一个视频流具有全速帧速率，第二个视频流具有较低的帧速率。

LVP615U LED高清视频处理器版本时间描述制定V1.02017.5.22ZZH V1.12018.6.29新旋钮和开关SR一、产品特性●最新一代Faroudja®Real Color®真彩图像处理，10+Bit Faroudja®DCDI去隔行视频处理，Faroudja®TureLife™视频图像增强●无缝切换、淡入淡出切换、融合切换●二种信号源切换方式：一键切换和预选+Take切换●三种自定义双画面模式，模式之间一键切换，任意画中画（PIP/PBP）显示●YUV格式信号分通道颜色调整●输入信号热备份功能，保障输出更稳定可靠●AIAO(Any In Any Out)功能，任意截取任意输出●自定义输入DVI EDID，完美实现点对点显示●自定义输出分辨率，单机水平像素点最高3840，垂直像素点最高1920●DVI Loop兼容macbook，DVI Loop无限级联同步拼接，驱动无限LED屏幕点阵。

帧同步技术，输出图像间无错位和延迟●U盘视频文件即插即播，流畅、快捷，支持MKV、TS、AVI、RMVB、MPEG、MPG、VOB、MOV等17种以上视频格式●支持RTC时钟记录功能●支持图片、PPT幻灯片播放，激光笔翻页功能●支持手机、平板、电脑通过WIFI无线影像投屏●支持无线WiFi联网，点播视频，安装应用软件（Android系统）●支持中文、英语、俄语、西班牙语、韩语五种语言菜单●多种操控方式：面板按键、红外遥控、上位机软件，无线WIFI，操作灵活方便●2路可配置外接音频，自带HDMI、DP和USB音频接口，共5路音频同步切换●可内置2张LED发送卡(兼容4网口卡)●24/7应用，高可靠、稳定性二、技术规格三、接线图四、安装尺寸。

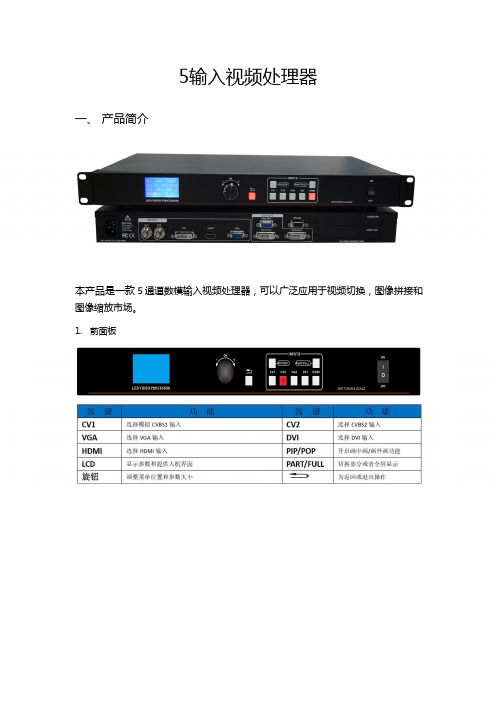

5输入视频处理器一、产品简介本产品是一款5通道数模输入视频处理器，可以广泛应用于视频切换，图像拼接和图像缩放市场。

1.前面板2.后背板二、产品特征1. 多路视频输入—本产品有5路视频输入，其中2路复合视频（Video）、1路VGA、1路DVI、1路HDMI。

基本上已经涵盖了民用和工业用途的需求。

2. 实用的视频输出接口—处理器拥有3路视频输出，和一路DVI1视频分配输出（即 LOOP OUT）。

2路视频输出采用2个DVI输出接口。

这2个视频是经过编程后输出到LED发送卡或显示器。

3. 任意通道无缝切换—此视频处理器还可以在任意通道间实现无缝切换，切换时间从0～1.5秒可调。

4. 丰富的输出分辨率—本产品为用户设计了多个实用的输出分辨率，最宽的达2304点，最高的达1920点，适用各种点阵显示屏。

多达20多种的输出分辨率供用户选择，并可调整到点对点输出。

5. 支持预切换技术—预切换技术，是在切换输入信号时，提前预知被切换的输入通道是否有信号。

此功能，降低了可能由于线路断开或无信号输入的情况下而直接切换导致出错，提高了演出的成功率。

6. 支持画中画—画中画技术，在原有图像不变的状态下，叠加另一个输入相同或不同的画面。

画中画功能，不仅可任意调整叠加层的大小、位置、边框等，还可以使用此功能实现画外画（POP）、双画面显示。

7. 支持画面冻结—在播放的过程，可能需要将当前画面冻结起来，实现“暂停”画面。

在画面冻结时，操作员还可以更改当前的输入选择或更改线路等，避免后台操作影响演出效果。

8. 部分与全屏快速切换—本产品拥有简单实用的截取部分画面操作和全屏操作，任意一输入通道都能独立设置不同的截取效果，并且各通道依然能实现无缝切换。

9. 预设调用功能—本产品采用4组用户预设，每组用户预设可以储存所有的用户设置参数。

10. 不等分拼接和等分拼接—拼接功能是本产品的重要组成部分，它可实现等分拼接和不等分拼接，大大满足用户在拼接上的各种需求。

LVP605系列◆全新一代LED显示屏专业视频处理器◆图像更清晰流畅、功能更强大、操作调整更便捷◆多组输入信号无缝切换、淡入淡出切换、融合切换显示◆单机最大输出分辨率2304x1152、2560*816满足双发送卡级联最大带点◆DVI环路输出（DVI Loop），可多机并联实现同步拼接，驱动无限LED屏幕点阵◆4种自定义双画面（PIP / POP）模式，多种显示效果一键切换◆特性1. 10+ Bit Faroudja® DCDI 去隔行视频处理2. 新一代Faroudja® Real Color® 真彩图像处理3. Faroudja® TureLife™ 视频图像增强4. 先进的4x4 像素点阵内插缩放算法5. HDMI 1.3a (带HDCP) 全数字高清1080p输入6. SDI、HDSDI(1080p)输入7. 10 比特数字图像处理8. 多组输入信号无缝切换、淡入淡出切换、融合切换9. 高清字幕叠加功能10. 4种自定义双画面（PIP / POP）模式，多种显示效果一键切换11. 输入信号热备份功能，保障显示更稳定可靠12. 画面冻结功能（Freeze）13. AIAO(Any In Any Out)功能，任意截取任意输出14. 单机最大输出分辨率2048x1152，满足双发送卡级联最大带点,可多机并联拼接，驱动无限LED屏幕点阵15. DVI环路输出（DVI Loop），可多机并联实现同步拼接，驱动无限LED屏幕点阵16. 便捷的面板按键操作，快捷的旋钮调整设置，完善的RS232串口协议支持全部操控和设置17. 前面板旋钮、按键直接切换10路输入信号源，包括：3×CVBS 1×DVI 1×HDMI 2×VGA1×YPbPr/ YCbCr 1×S-VIDEO1×EXT.( 扩展模块,可选为VIDEO或1×SDI/HD-SDI或1×VGA/DVI/HDMI）18. 2路可配置外接立体声音频，加DVI、HDMI和SDI音频共5路音频同步切换19. 可内置2张LED发送卡(发送卡为选配件，处理器本身不包含发送卡）20. 24/7应用，高可靠、稳定性技术规格LVP605系列安装尺寸型号说明：LVP605D：带VGA/DVI/HDMI扩展模块LVP605S：带SDI / HDSDI扩展模块LVP605：带VIDEO扩展模块接线图(LVP605S)。

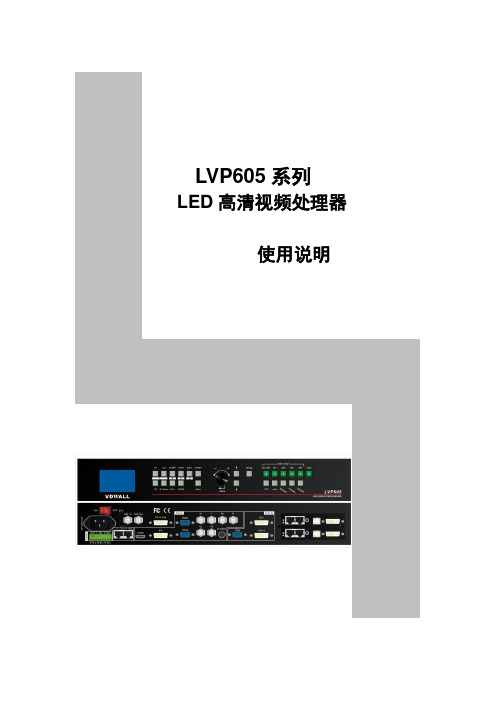

LVP605系列LED高清视频处理器使用说明--------------------------------------------------------------------------------------------------- LED 视频处理器2 目录一、 安全注意事项 ------------------------------------------------------------------ 3二、 物品清单 ------------------------------------------------------------------------- 4三、硬件联接1、背面板信号端口图 ------------------------------------------------------------- 52、端口说明 ------------------------------------------------------------------------- 52、硬件连接图 ---------------------------------------------------------------------- 6四、前面板按键操作1、前面板按键示意图 ------------------------------------------------------------- 72、按键说明（操作模式）-------------------------------------------------------- 8五、调整设置（一）、调整设置--------------------------------------------------------------------- 121、进入调整设置 ------------------------------------------------------------------ 122、语言选择 ------------------------------------------------------------------------ 133、输出图像设置-------------------------------------------------------------------- 144、字幕叠加设置 ------------------------------------------------------------------- 165、亮度 / 对比度 /色度 / 清晰度调整---------------------------------------- 166、音频配置 ------------------------------------------------------------------------- 177、热备份设置-------------------------------------------------------------------------178、工厂区调整设置-------------------------------------------------------------------17（二）、画中画/画外画设置------------------------------------------------------- 19（三）、图像拼接设置---------------------------------------------------------------- 21六、技术规格和安装尺寸--------------------------------------------------------- 25七、唯加视讯LVP605系列控制软件使用说明-------------------------- 27八、型号说明 ------------------------------------------------------------------------- 27九、版权信息 ------------------------------------------------------------------------- 40--------------------------------------------------------------------------------------------------- LED 视频处理器3一、 安全注意事项！危险处理器内有高压，非专业维修人员不得打开后盖，以免发生危险。

V760 二合一视频控制器规格书版本编号：V1.0.0文档编号：NS160000236版权所有 ©2018 西安诺瓦电子科技有限公司。

保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

1 简介1 简介V760 视频控制器是诺瓦科技推出的一款操作简易，功能丰富的纯硬件设备，支持高清多类型接口输入，集专业的显示屏控制技术与强大的视频处理能力于一体，简化现场环境搭建。

采用工业级外壳，可适应复杂的操作环境，常用于商场、酒店、展览展示、电视演播中心等多种场合。

2 特性2 特性●支持多达5 路输入接口，包括1 路DVI，1 路HDMI1.3，1 路VGA，1 路USB播放，1 路CVBS，选配1 路Android 子卡。

●支持窗口位置、大小调整及窗口截取功能。

●安装Android 子卡后，Android 播放源模式下，支持使用鼠标进行控制。

●支持输入源一键切换。

●支持外置独立音频。

●支持输入分辨率预设及自定义调节。

●支持画面全屏缩放、点对点缩放、自定义缩放三种缩放模式。

●支持快捷点屏，简单操作即可完成屏体配置。

●支持2 个网口输出，最大带载130 万像素。

●支持创建6 个用户场景作为模板保存，可直接调用，方便使用。

●支持连接控台设备。

●支持屏体参数调整，例如亮度、Gamma 等。

●前面板直观的OLED 显示界面，清晰的按键灯提示，简化了系统的控制操作。

●安装Android 子卡后，支持无线投屏，可投放手机或Pad 画面。

3 外观3 外观前面板输入源按键说明：●HDMI：HDMI 输入源按键，在U 盘播放时复用为“”，暂停或播放文件。

●DVI：DVI输入源按键，在U盘播放时复用为“”，选择播放当前文件的上一个文件。

●VGA：VGA 输入源按键，在U 盘播放时复用为“”，选择播放当前文件的下一个文件。

●USB：外置媒体播放，U 盘播放输入源，在U 盘播放时复用为“”，停止播放。

LED视频处理器LED Video Processor用户手册User manualModelLVP-3000、、LVP-2000Model：：LVP-3000目录LVP系列处理器说明 (2)声明 (2)关于本手册 (2)商标信用 (3)安全防范措施 (4)附件 (5)功能介绍 (7)端口和技术规格说明 (9)安装 (11)LED发送卡的安装 (12)按键面板说明 (13)菜单说明 (14)默认菜单 (15)主菜单 (16)主菜单结构 (17)功能说明 (18)输出分辨率设置 (18)拼接功能 (19)信号连接 (19)不等分拼接功能的设置 (19)等分拼接功能的设置 (20)PIP功能 (22)PIP模式 (22)抠像模式 (24)无缝切换功能 (24)内部测试画面 (25)预设模式的保存和调用 (25)多机互联 (25)多机通信连接 (26)信号预切功能 (27)故障排除 (29)LVP系列处理器说明本手册适用于LVP-3000和LVP-2000，其主要区别在于：型号区别项LVP-3000LVP-2000端口有“SDI”、“SDI LOOP”端口无“V3”、“V4”端口无“SDI”、“SDI LOOP”端口有“V3”、“V4”端口按键面板有“BLACK”键有“SDI”键无“V3”、“V4”键无“BLACK”键无“SDI”键有“V3”、“V4”键在下面的手册说明中，带“*”字符的为有区别功能，用户在使用本手册时，请加以区分。

声明未经本公司书面许可，任何单位或个人不得擅自仿制、复制或抄译本手册部分内容或全部内容。

不得将本手册以任何形式（电子、机械、影印、录制或其它可能的方式）进行商品传播或用于任何商业、营利目的。

本手册所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。

除非有特别约定，本手册仅作为使用指导，所有陈述、信息等均不构成任何形式的担保。

关于本手册�在使用本设备前，请认真阅读本手册�针对需要选购本设备附件的人士�本手册同时提供了如何使用本设备附件的说明�如果本手册提供了如何使用本设备某附件的说明，则相应地提供了该产品的名称�请将本手册与附带的关于其附件的说明一起阅读商标信用VGA和XGA是IBM公司的注册商标。

常用产品技术说明(快思聪)C2N-FT-TPS4-B3.6英寸桌面触摸屏桌面弹出式触摸屏3.6\有源矩阵触摸屏16位Iy图形处理引擎|320某240分辨率Synape图形修复运算10个透明白色按钮WAV格式声音反馈内置通用线缆接口管理支持快思聪总线与网络通信RACK控制主机CretronAia(Guangzhou)TechnologyLtd.C2N-DVP4DI数字视频处理器及触摸屏界面数字视频处理器TPI(触摸屏界面)控制主机DVI输入：有4个DVI输入，模拟信号分辨率可从800某600至1600某1200自由调节，数字分辨率800某600至1280某1024可调视频输入：DVP4DI有12可设置的视频接口，视频输入可根据你所使用的输入信号作相匹配的设置，支持复合视频、S-Video、分量视频源等。

视频输入设置：视频输入可以是复合视频,S-Video以及分量视频的组合视频输出：DVP4DI支持800某600至1600某1200分辨率的模拟信号，800某600至1280某1024分辨率的数字信号，任何切换到输出端的输入信号都将调整为输出信号分辨率，实现所谓的无缝切换TPI视频输出：DVP4DI在一个输出口能显示四个视频窗，使DVP4DI成为16某1某4切换器。

16输入,1输出,4逻辑窗口视频窗特性：这些视频窗可以任意大小放置在任意位置，输入源,尺寸,位置,比例都可动态调节视频窗可以堆叠在一起可以把它当作画中画功能任何类型的窗口的转换都可以设置其方向和转换需要的时间。

支持TPI输出：附加的TPI使DVP4DI具有CretronISYS触摸屏的所有功能，从而实现可以将CretronAia(Guangzhou)TechnologyLtd.任何贴有触摸膜的CRTLCD或者等离子屏作为一个触摸屏来使用TPMC-8某Iyi/O8.4\触摸屏快思聪Iyi/OTPMC-8某是一款简约时尚的无线WIFI触摸屏。

它内置了Window某P操作系统使得无线传输获得了更加卓越的性能保障，同事它内置了WEB浏览器、流媒体播放器等很多组件。
