供热工程第三章
- 格式：pptx
- 大小：586.79 KB
- 文档页数：46
下载文档原格式
合集下载
第三章暖通专业施工课件室内供暖系统的安装
• 3、测线计量尺寸时经常涉及的名称 • （1）建筑长度：管道系统中两零件或设备中 心之间（轴）的尺寸。如两立管之间的中心距离。 • （2）安装长度：零件或设备之间管子的有效长度。 安装长度等于建筑长度扣去管子零件或接头装配 后占去的长度。 • （3）加工长度：管子所需实际 料尺寸。对于直 管段其加工长度就等于安装长度。 • L直加=L安 弯管L弯加=L安+煨弯加工所要求 的部分 • 法兰 ：L法加=L安-垫片厚
• （5）干管过门时，必须安装过门管，局部过门管 设在≥400×400mm地沟内，对无检修要求的管道 （包括管外管道）当长度等于或小于20m时，宜 采用不通行地沟，净尺寸不宜小于600×600mm。 • （6）为了便于在系统运行时调节环路的压差，检 修放水时关断管路，在各环供热干管的起点和回 水干管的终点处，都应设调节，关断用阀门。对 于温度高于100℃的高温水系统宜用截止阀，低 于100℃时也可用闸阀，蒸汽系统宜用截止阀。 • （7）方形补偿器宜水平安装，并与管道坡度相同。 如须垂直安装，应有排气措施。
• 三、施工技术交底及施工程序 • （一）技术交底：施工开始时向施工队组进行全面的技 术交底，主要阐明本工程的技术要点，难点和质量要求， 交底时要作详细记录。 • （二）施工程序和基准 • 1、程序选择 • 第一种：先安散热器，再安干管、配立、支管 • 第二种：先安装干管、配立管，再挂散热器、配支管 • 第三种：散热器和干管同时安装，再配立支管 • 2、选择基准： • 不管采用哪种程序，道德要选择基准，基准选择正确，配 管才能准确，室内管道安装时所用的基准是水平线、水平 面和垂直线。 • 水平面：除可借助于土建结构，如地面标高、窗台标高外， 还要用钢卷和水平尺，要求高时用水平仪测定。 • 垂直线：一般用细线绳（或 ）及 吊线。 • •
《供热工程》PPT课件
⊿ P 2= P 2右_ P 2左=g(ρh _ρg)(h1+ h2)
整理ppt
6
第一层的作用压力
P 1左=g(ρh h 0+ ρgh1+ ρgh2+ ρgh3) P 1右=g(ρh h 0+ ρhh1+ ρgh2+ ρgh3)
⊿ P 1= P 1右_ P 1左=g(ρh _ρg) h1
整理ppt
整理ppt
11
二、自然循环热水供暖系统的形式及作 用压力
重力循环热水供暖系统主要分双管和单 管两种型式 。
整理ppt
12
上供下回式重力循环热水供暖系统管道布 置的一个主要特点是：
因系统中若积存空气，就会形成气塞，影 响水的正常循环。
整理ppt
13
系统的供水干管必须有向膨胀水箱方向 上升的流向。其反向的坡度为0．5％ ~1．0％；散热器支管的坡度一般取1%。
整理ppt
18
整理ppt
19
第二节 机械循环热水供暖系统
机械循环热水供暖系统与重力循环系统 的主要差别是在系统中设置了循环水泵。
机械循环热水供暖系统成为应用最广泛 的一种供暖系统。
整理ppt
20
设置了循环水泵，增加了系统的经常运 行电费和维修工作量；但由于水泵所产 生的作用压力很大，因而供暖范围可以 扩大。机械循环热水供暖系统不仅可用 于单幢建筑物中。也可以用于多幢建筑， 甚于发展为区域热水供暖系统。
第三章 室内热水供暖系统
热水供暖系统:以热水作为热媒的供暖系统
整理ppt
1
热水供暖系统分类：
1．按系统循环动力的不同，可分为重力 (自然)循环系统和机械循环系统。
2．按供、回水方式的不同，可分为单管 系统和双管系统。
供热工程⑴.doc
供热工程第一篇室内供暖系统第一节自然循环热水供暖系统第二节机械循环热水供暖系统第三节高层建筑供暖系统第四节室内热水供暖系统管路布置和敷设要求第五节供暖施工图第二章供暖系统设计热负荷第一节供暖系统设计热负荷第二节围护结构传热耗热量第三节冷风渗透耗热量第四节高层建筑冷风渗透耗热量第五节冷风侵入耗热量第六节围护结构的最小与经济传热阻第三章供暖系统的散热设备及附属设备第一节散热器第二节辐射采暖第三节暖风机第四节热水供暖系统的附属设备第四章室内热水供暖系统的水力计算第一节管路水力计算的基本原理第二节室内热水供暖系统水力计算的任务和方法第三节自然循环热水供暖系统的水力计算第四节机构循环热水供暖系统的水力计算第五章室内热水供暖系统施工图及设计计算实例第六章室内蒸汽供暖系统第一节蒸汽供暖系统的特点及分类第二节室内低压蒸汽供暖系统第三节室内高压蒸汽供暖系统第四节蒸汽供暖系统的管路布置第五节蒸汽供暖系统的附属设备第七章室内蒸汽供暖系统的水力计算第一节室内低压蒸汽供暖系统的水力计算第二节室内高压蒸汽供暖系统的水力计算第二篇集中供热系统第八章集中供热系统第一节集中供热系统方案的确定第二节集中供热系统的热负荷第三节集中供热系统的年耗热量第四节集中供热系统的形式第九章室外热水供热管网的水力计算第一节室外热水供热管网水力计算的基本原理第二节室外热水供热管网水力计算方法及例题第十章热水网路的水压图和定压方式第一节绘制水压图的基本原理第二节绘制水压图的要求、方法和步骤第三节用户与热网的连接形式第四节热水网路的定压方式第五节循环水泵和补给水泵的选择第十一章热水供热系统的水力工况和供热调节第一节热水网路的水力失调第二节热水网路的水力稳定性第三节热水供热系统的供热调节第十二章集中供热系统的热力站及系统的主要设备第一节集中供热系统的热力站第二节集中供热系统的主要设备第十三章供热管道的布置与敷设第一节供热管道的布置形式及管网的平面布置第二节供热管道的敷设第三节供热管道的排水、放气与疏水装置第四节管道的热膨胀及补偿器第五节管道支座第六节供热管道的保温第七节供热管道的检查室及检查平台第八节室外供热管网的平面图与纵断面图第十四章供热系统的验收、启动、运行和故障处理第一节供热系统的验收第二节室外热水管网的启动第三节供热系统的运行第四节供暖系统的故障处理第一篇室内供暖系统供暖就是根据热平衡的原理，在冬季以一定方式向建筑物供应热量，以维持人们日常生活、工作和生产活动所需的环境温度。
供热工程第3章
(三)散热器温控阀 1. 散热器温控阀 2. 直通式温控阀 3. 温控阀的安装 4. 温控阀在地热采暖中的应用
2020
演讲完毕 谢谢观看
第三节 高层建筑热水供暖系统
一、分层式供暖系统 1. 采用换热器的分层式系统 2. 采用双水箱的分层式系统
二、双线式系统 1. 垂直双线式单管系统 2. 水平双线式系统
三、单、双管混合式系统
第四节 室内热水供暖系统的管路 布置和主要设备及附件
一、室内热水供暖系统的管路布置 二、热水供暖系统的主要设备和附件 (一)膨胀水箱 (二)热水供暖系统的排空气设备 1.集气罐 立式、卧式 2.自动排气阀 3.冷风阀
上供下回式重力循环热水供暖系统管道布置的 主要特点：
1. 系统的供水干管必须有向膨胀水箱方向上升 的坡度。坡度值为0.5% ~1.0%；
2. 散热器支管的坡度为1%； 3. 回水干管应有向锅炉方向的向下坡度，其坡度 值为0.5% ~1.0%。 三、重力循环热水供暖系统双管系统作用压力的计算 四、重力循环热水供暖系统单管系统作用压力的计算
4. 按热媒温度分： 低温水供暖系统（水温低于或等于100 ℃ ）
高温水供暖系统（水温超过100 ℃ ）
国别
美国 日本 德国 原苏联
某些国家的热水分类标准
低温水
中温 水
< 120 ℃ < ห้องสมุดไป่ตู้10 ℃ ≤ 110 ℃ ≤ 115 ℃
120~176 ℃ 110~150 ℃
表3—1
高温水
>176 ℃ >150 ℃ >110 ℃ >115 ℃
供热工程
第三章 热水供暖系统
以热水作为热媒的供暖系统称为热水供暖系统。 热水供暖系统可按下述方法分类：
供热工程现场安全操作规程(4篇)
供热工程现场安全操作规程第一章总则第一条目的和依据1.为了确保供热工程施工过程中的安全，保护人员生命财产安全，提高施工效率，保证工程质量，制定本规程。
2.本规程的制定依据《中华人民共和国安全生产法》、《供热工程施工安全技术规范》等相关法律法规及标准。
第二条适用范围1.本规程适用于供热工程的各个施工阶段, 包括施工准备、土建施工、设备安装、管路连接、设备调试、工地管理等。
2.本规程适用于所有施工人员，包括项目经理、工程技术人员、施工人员等。
第三条施工俗语1. 安全第一：以安全为前提，确保工作人员的生命安全和身体健康。
2. 预防为主：预先规划防患于未然，杜绝安全事故的发生。
3. 整改到位：及时发现问题，立即采取措施予以整改。
4. 分工明确：各个施工班组明确职责分工，做到各负其责。
5. 沟通协作：加强施工人员之间的沟通与协作，共同维护施工现场的安全。
第二章施工前的准备工作第四条安全技术交底1. 项目经理应对工程安全技术要求组织技术交底会，向施工人员讲解施工安全预防措施和应急措施。
2. 交底内容应包括工程的施工组织与安全管理、作业区域划定、机械设备的使用与保养、急救知识等。
3. 确保施工人员对项目的施工安全要求有清楚的了解和理解。
第五条施工方案1. 施工方案应包含施工方法、施工程序、应急预案等内容。
2. 施工方案中应详细说明各施工班组的分工、责任及协调关系。
3. 施工方案需经项目经理、工程技术人员等部门的审核批准后方可执行。
第三章施工现场管理第六条施工现场布置1. 施工现场应设立明显的安全标识和警示标志，指示施工人员进行安全操作。
2. 施工现场的临时设施应符合相关安全要求，保证施工人员的生活、劳动条件。
3. 施工现场的道路、通道等通行部位要保持畅通，避免堆放杂物。
第七条施工人员岗前培训1. 施工人员在进入施工现场进行工作前，必须参加安全培训，了解施工现场的安全操作规程。
2. 培训内容包括安全知识、安全操作步骤、防护用品的正确使用方法等。
《供热工程》自学大纲(秦贵棉)
《供热工程》自学指导书及习题集中原工学院继续教育学院目录《供热工程》自学大纲 (2)第一部分课程性质与目标 (2)第二部分自学内容与考核目标 (3)绪论 (3)第一章：供暖系统设计热负荷 (3)第二章：供暖系统的散热设备 (3)第三章：热水供暖系统 (4)第四章：室内热水供暖系统的水力计算 (4)第五章：室内蒸汽供热系统 (4)第六章：集中供热系统的热负荷 (5)第七章：集中供热系统 (5)第八章：热水供热系统的供热调节 (5)第九章：热水网路的水力计算和水压图 (5)第十章：热水供热系统的水力工况 (6)第十一章：蒸汽供热系统管网的水力计算与水力工况 (6)第十二章：集中供热系统的热力站及其主要设备 (6)第十三章：供热管线的敷设和构造 (6)第三部分有关说明 (8)《供热工程》习题集 (9)《供热工程》自学大纲第一部分课程性质与目标一、课程性质与特点《供热工程》课程是建筑环境与设备工程专业主要专业课之一。
本课程讲述供暖工程和集中供热的基本理论知识。
通过本课程的学习，使学生能独立进行建筑物供热系统的设计施工。
二、课程目标与基本要求1、课程目标通过本课程的讲授，使学生能系统地掌握目前常用的热水或蒸汽作为热媒的室内供暖和集中供热系统的基本原理和基本知识；培养学生具有一般民用和工业建筑供暖系统的设计能力；了解供暖与集中供热运行管理的基本知识。
2、知识、能力、素质的基本要求理论知识方面：学习本课程之前，应系统的学完《工程热力学》、《传热学》、《流体力学》等基础课程，要求有较好的基础理论知识。
内容上注意与以上学科的衔接，并避免不必要的重复，课堂教学应力求使学生弄清基本概念，掌握基本内容，清楚系统设计基本原理及基本设计方法。
授课教师在吃透教材的基础上，应广泛阅读有关参考资料，紧跟本学科的发展，备课过程中随时补充新内容，使学生及时了解到本学科的重要进展及发展动向。
3、先修课程要求先修课程：《流体力学》、《工程热力学》、《传热学》。
供热工程03
• 计算方法：
在一般情况下，不必考虑风力附加。
只对建在不避风的高地、河边、海岸、旷 野 上的建筑物，以及城镇、厂区内特别突出的建筑 物，才考虑垂直外围结构附加5％一10％。
需要修正的耗热量等于垂直的外围护结构(门、 窗、外墙及用顶的垂直部分)的基本耗热量乘以 相应的朝向修正率。
第三讲 维护结构的修正耗热量
第三讲 维护结构的修正耗热量
供热工程
• 修正系数：
北、东北、西北 0—10％；
东南、西南 -10％一-15％
东、西
-5% ；
南
-15％一-30％。
选用上面朝向修正率时，应考虑当
地冬季日照率、建筑物使用和被遮挡等
情况。对于冬季日照率小于35％的地
区，东南、西南和南向修正率，宜采
用—10％一0％，东、西向可不修正。
供热工程
第三讲 维护结构的修正耗热量

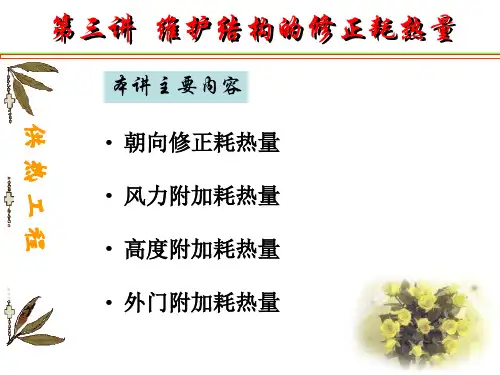

本讲主要内容 • 朝向修正耗热量 • 风力附加耗热量 • 高度附加耗热量 • 外门附加耗热量
供热工程
第三讲 维护结构的修正耗热量
朝向修正耗热量
• 为什么进行朝向修正：是考虑建筑
物受太阳照射影响而对围护结构基 本耗热量的修正。
• 给谁修正：垂直的外围护结构(门、
窗、外墙及用顶的垂直部分)
供热工程
第三讲 维护结构的修正耗热量
• 修正基础：垂直的外围护结构(门、窗、
外墙及用顶的垂直部分)的基本耗热量。
• 计算方法：需要修正的耗热量等于垂直
的外围护结构(门、窗、外墙及用顶的 垂直部分)的基本耗热量乘以相应的朝 向修正率。
第三讲 维护结构的修正耗热量
• 计算公式：
Qch xch KF（tn t’w）
•
人生得意须尽欢，莫使金樽空对月。04:00:2504:00:2504:0012/23/2020 4:00:25 AM
在一般情况下，不必考虑风力附加。
只对建在不避风的高地、河边、海岸、旷 野 上的建筑物，以及城镇、厂区内特别突出的建筑 物，才考虑垂直外围结构附加5％一10％。
需要修正的耗热量等于垂直的外围护结构(门、 窗、外墙及用顶的垂直部分)的基本耗热量乘以 相应的朝向修正率。
第三讲 维护结构的修正耗热量
第三讲 维护结构的修正耗热量
供热工程
• 修正系数：
北、东北、西北 0—10％；
东南、西南 -10％一-15％
东、西
-5% ；
南
-15％一-30％。
选用上面朝向修正率时，应考虑当
地冬季日照率、建筑物使用和被遮挡等
情况。对于冬季日照率小于35％的地
区，东南、西南和南向修正率，宜采
用—10％一0％，东、西向可不修正。
供热工程
第三讲 维护结构的修正耗热量
本讲主要内容 • 朝向修正耗热量 • 风力附加耗热量 • 高度附加耗热量 • 外门附加耗热量
供热工程
第三讲 维护结构的修正耗热量
朝向修正耗热量
• 为什么进行朝向修正：是考虑建筑
物受太阳照射影响而对围护结构基 本耗热量的修正。
• 给谁修正：垂直的外围护结构(门、
窗、外墙及用顶的垂直部分)
供热工程
第三讲 维护结构的修正耗热量
• 修正基础：垂直的外围护结构(门、窗、
外墙及用顶的垂直部分)的基本耗热量。
• 计算方法：需要修正的耗热量等于垂直
的外围护结构(门、窗、外墙及用顶的 垂直部分)的基本耗热量乘以相应的朝 向修正率。
第三讲 维护结构的修正耗热量
• 计算公式：
Qch xch KF（tn t’w）
•
人生得意须尽欢，莫使金樽空对月。04:00:2504:00:2504:0012/23/2020 4:00:25 AM
供热工程安全生产管理制度

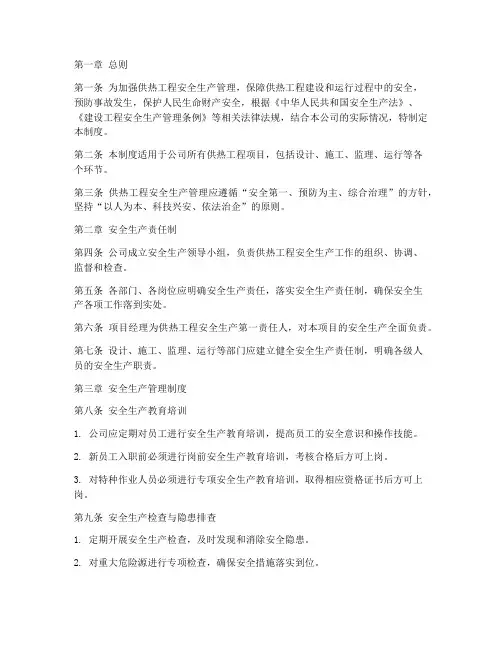

第一章总则第一条为加强供热工程安全生产管理，保障供热工程建设和运行过程中的安全，预防事故发生，保护人民生命财产安全，根据《中华人民共和国安全生产法》、《建设工程安全生产管理条例》等相关法律法规，结合本公司的实际情况，特制定本制度。
第二条本制度适用于公司所有供热工程项目，包括设计、施工、监理、运行等各个环节。
第三条供热工程安全生产管理应遵循“安全第一、预防为主、综合治理”的方针，坚持“以人为本、科技兴安、依法治企”的原则。
第二章安全生产责任制第四条公司成立安全生产领导小组，负责供热工程安全生产工作的组织、协调、监督和检查。
第五条各部门、各岗位应明确安全生产责任，落实安全生产责任制，确保安全生产各项工作落到实处。
第六条项目经理为供热工程安全生产第一责任人，对本项目的安全生产全面负责。
第七条设计、施工、监理、运行等部门应建立健全安全生产责任制，明确各级人员的安全生产职责。
第三章安全生产管理制度第八条安全生产教育培训1. 公司应定期对员工进行安全生产教育培训，提高员工的安全意识和操作技能。
2. 新员工入职前必须进行岗前安全生产教育培训，考核合格后方可上岗。
3. 对特种作业人员必须进行专项安全生产教育培训，取得相应资格证书后方可上岗。
第九条安全生产检查与隐患排查1. 定期开展安全生产检查，及时发现和消除安全隐患。
2. 对重大危险源进行专项检查，确保安全措施落实到位。
3. 建立隐患排查治理制度，对发现的隐患及时整改，确保闭环管理。
第十条安全防护措施1. 严格按照国家相关标准，制定安全防护措施，确保施工现场安全。
2. 施工现场应设置安全警示标志，警示人员注意安全。
3. 对高空、有限空间等危险作业，必须采取相应的安全防护措施。
第十一条事故报告与处理1. 发生安全事故，应立即报告公司安全生产领导小组，并按规定进行调查处理。
2. 严格按照事故调查处理程序，查明事故原因，追究相关责任。
3. 对事故责任人依法进行处理，并总结事故教训，防止类似事故再次发生。
供热工程习题及答案
《供热工程》试题第一章供暖系统的设计热负荷1．何为供暖系统的设计热负荷?2．什么是围护结构的传热耗热量?分为哪两部分?3．什么是围护结构的最小传热阻？如何确定？4．冷风渗透耗热量与冷风侵入耗热量是一回事吗?5．高层建筑的热负荷计算有何特点?6．什么是值班供暖温度?7．在什么情况下对供暖室内外计算温差要进行修正?如何确定温差修正系数?8．目前我国室外供暖计算温度确定的依据是什么?9．试确定外墙传热系数，其构造尺寸如图1所示。
δ1=0.24m（重浆砖砌体）δ2=0.02m（水泥砂浆内抹灰）若在δ1和δ2之间加一层厚4厘米的矿渣棉（λ3=0.06kcal/m·h·C），再重新确定该外墙的传热系数，并说明其相当于多厚的砖墙（内抹砂浆2厘米）。
图110．为什么要对基本耗热量进行修正?修正部分包括哪些内容? 11．建筑物围护结构的传热为什么要按稳定传热计算？12．试确定图5所示，外墙的传热系数（利用两种方法计算），其构造尺寸及材料热工性能按表1选用。
表1代号材料名称厚度δ导热系数λmm kcal/m·h·ºC1 2 3 4 5 6外抹灰砖砌体泡沫混凝土砖砌体内抹灰砖砌体15120120120153700.750.700.250.700.600.70 图213．围护结构中空气间层的作用是什么?如何确定厚度？14．高度修正是如何进行的？15．地面的传热系数是如何确定的?16．相邻房间供暖室内设计温度不同时，什么情况下计算通过隔墙和楼板的传热量。
17．我国建筑气候分区分为哪几个区？对各分区在热工设计上分别有何要求？18．试分析分户热计量供暖系统设计热负荷的计算特点。
19．已知西安市区内某24层商住楼的周围均为4～7层的建筑，计算该商住楼的围护结构传热耗热量时，如何处理风力附加率。
20．已知宁夏固原市某公共建筑体形系数为0.38。
屋面结构自下而上依次为：（1）钢筋混凝土屋面板150mm δ=， 1.28W K)λ=⋅；（2）挤塑聚苯板保温层100mm δ=，0.03W (m K)λ=⋅，λ的修正系数为 1.15；（3）水泥砂浆找平（找坡）层30mm δ=（最薄位置），0.93W (m K)λ=⋅；（4）通风架空层200mm δ=，212W (m K)n α=⋅；（5）混凝土板30mm δ=，1.3W (m K)λ=⋅。
哈工大-供热工程-第3章 热水供暖系统
图3．1 重力循环热水供暖 系统工作原理图 一散热器； 一热水锅炉； 1一散热器；2一热水锅炉；3一供水管路 回水管路； 4～回水管路；5一膨胀水箱
2.作用压力分析 作用压力分析
忽略管道散热，认为系统只有一个加热中心和一个 忽略管道散热， 冷却中心 在底部断面两侧作用压力分别为P 在底部断面两侧作用压力分别为 左和P右，依据流体 静力学的原理， 静力学的原理，则有 P左=h1ρɡɡ+h ρɡɡ+h0ρhɡ h P右=h1ρɡɡ+h ρhɡ+h0ρhɡ h ɡ=hɡ(ρ (3∆P= P右-P左= h ρhɡ-h ρɡɡ=hɡ(ρh-ρɡ) Pa (3-1) h 结论：供暖系统作用压头∆P与锅炉和散热器的高差h、 结论：供暖系统作用压头∆ 与锅炉和散热器的高差h 与锅炉和散热器的高差 供回水温度对应的供回水密度ρ 有关。 供回水温度对应的供回水密度ρɡ、ρh有关。 h=1m时 对于95/70 的自然循环热水供暖系统， 95/70℃ 当h=1m时，对于95/70℃的自然循环热水供暖系统， 其作用压头∆ 1 9.81 9.81x（977.81-961.92） 其作用压头∆P=1x9.81 （977.81-961.92）=156Pa
图3-13 分层式热水供暖系统
2.双水箱隔绝式供暖系统 双水箱隔绝式供暖系统
◈上层系统与外网直接连接。当外网供水压
力低于高层建筑静水压力时，在用户供水 管上设加压水泵(如图3-14)。利用进、回 水箱两个水位高差h进行上层系统的水循 环。上层系统利用非满管流的溢流管6与 外网回水连接，溢流管6下部的满管高度 Hh取决于外网回水管的压力。
图3-9 单管跨越式
5.单管下供上回式（单管倒流式） 单管下供上回式（单管倒流式） 单管下供上回式
2.作用压力分析 作用压力分析
忽略管道散热，认为系统只有一个加热中心和一个 忽略管道散热， 冷却中心 在底部断面两侧作用压力分别为P 在底部断面两侧作用压力分别为 左和P右，依据流体 静力学的原理， 静力学的原理，则有 P左=h1ρɡɡ+h ρɡɡ+h0ρhɡ h P右=h1ρɡɡ+h ρhɡ+h0ρhɡ h ɡ=hɡ(ρ (3∆P= P右-P左= h ρhɡ-h ρɡɡ=hɡ(ρh-ρɡ) Pa (3-1) h 结论：供暖系统作用压头∆P与锅炉和散热器的高差h、 结论：供暖系统作用压头∆ 与锅炉和散热器的高差h 与锅炉和散热器的高差 供回水温度对应的供回水密度ρ 有关。 供回水温度对应的供回水密度ρɡ、ρh有关。 h=1m时 对于95/70 的自然循环热水供暖系统， 95/70℃ 当h=1m时，对于95/70℃的自然循环热水供暖系统， 其作用压头∆ 1 9.81 9.81x（977.81-961.92） 其作用压头∆P=1x9.81 （977.81-961.92）=156Pa
图3-13 分层式热水供暖系统
2.双水箱隔绝式供暖系统 双水箱隔绝式供暖系统
◈上层系统与外网直接连接。当外网供水压
力低于高层建筑静水压力时，在用户供水 管上设加压水泵(如图3-14)。利用进、回 水箱两个水位高差h进行上层系统的水循 环。上层系统利用非满管流的溢流管6与 外网回水连接，溢流管6下部的满管高度 Hh取决于外网回水管的压力。
图3-9 单管跨越式
5.单管下供上回式（单管倒流式） 单管下供上回式（单管倒流式） 单管下供上回式
供热工程安全生产管理制度

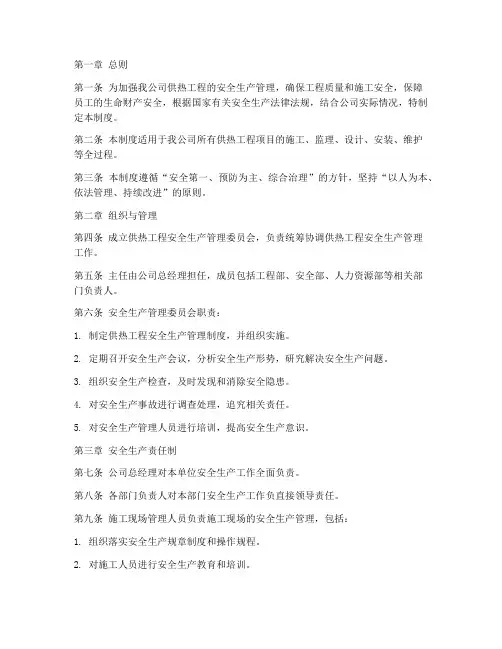

第一章总则第一条为加强我公司供热工程的安全生产管理，确保工程质量和施工安全，保障员工的生命财产安全，根据国家有关安全生产法律法规，结合公司实际情况，特制定本制度。

第二条本制度适用于我公司所有供热工程项目的施工、监理、设计、安装、维护等全过程。
第三条本制度遵循“安全第一、预防为主、综合治理”的方针，坚持“以人为本、依法管理、持续改进”的原则。
第二章组织与管理第四条成立供热工程安全生产管理委员会，负责统筹协调供热工程安全生产管理工作。
第五条主任由公司总经理担任，成员包括工程部、安全部、人力资源部等相关部门负责人。
第六条安全生产管理委员会职责：1. 制定供热工程安全生产管理制度，并组织实施。
2. 定期召开安全生产会议，分析安全生产形势，研究解决安全生产问题。
3. 组织安全生产检查，及时发现和消除安全隐患。
4. 对安全生产事故进行调查处理，追究相关责任。
5. 对安全生产管理人员进行培训，提高安全生产意识。
第三章安全生产责任制第七条公司总经理对本单位安全生产工作全面负责。
第八条各部门负责人对本部门安全生产工作负直接领导责任。
第九条施工现场管理人员负责施工现场的安全生产管理，包括：1. 组织落实安全生产规章制度和操作规程。
2. 对施工人员进行安全生产教育和培训。
3. 检查施工现场的安全设施和安全措施。
4. 发现安全隐患，及时整改。
5. 对违反安全生产规定的行为进行制止和纠正。
第十条施工人员应严格遵守安全生产规章制度和操作规程，做到：1. 熟悉所从事工作的安全操作规程。
2. 严格按照操作规程进行作业。
3. 发现安全隐患，及时报告。
4. 配合安全生产管理人员进行安全生产检查。
第四章安全生产教育培训第十一条公司应定期对员工进行安全生产教育培训，提高员工的安全意识和技能。
第十二条新员工入职前必须进行岗前安全教育培训，合格后方可上岗。
第十三条定期组织员工参加安全生产知识竞赛、安全技能培训等活动，提高员工的安全素质。
第五章安全生产检查与隐患排查第十四条公司应定期开展安全生产检查，及时发现和消除安全隐患。
