超声波检测讲义（UT）超声波探伤是利用超声波在物质中的传播、反射和衰减等物理特性来发现缺陷的一种探伤方法。
与射线探伤相比，超声波探伤具有灵敏度高、探测速度快、成本低、操作方便、探测厚度大、对人体和环境无害，特别对裂纹、未熔合等危险性缺陷探伤灵敏度高等优点。
但也存在缺陷评定不直观、定性定量与操作者的水平和经验有关、存档困难等缺点。
在探伤中，常与射线探伤配合使用，提高探伤结果的可靠性。
超声波检测主要用于探测试件的内部缺陷。
1、超声波：频率大于20KH Z的声波。
它是一种机械波。
探伤中常用的超声波频率为0.5~10MHz，其中2~2.5MHz被推荐为焊缝探伤的公称频率。
机械振动：物体沿着直线或曲线在某一平衡位置附近作往复周期性的运动，称为机械振动。
振幅A、周期T、频率f。
波动：振动的传播过程称为波动。
C=λ*f2、波的类型：（1）纵波L：振动方向与传播方向一致。
气、液、固体均可传播纵波。
（2）横波S：振动方向与传播方向垂直的波。
只能在固体介质中传播。
（3）表面波R：沿介质表面传播的波。
只能在固体表面传播。
（4）板波：在板厚与波长相当的薄板中传播的波。
只能在固体介质中传播。
3、超声波的传播速度（固体介质中）（1） E：弹性横量，ρ：密度，σ：泊松比，不同介质E、ρ不一样，波速也不一样。
（2）在同一介质中，纵波、横波和表面波的声速各不相同 C L＞C S＞C R钢：C L=5900m/s， C S=3230m/s，C R=3007m/s4、波的迭加、干涉、衍射⑴波的迭加原理当几列波在同一介质中传播时，如果在空间某处相遇，则相遇处质点的振动是各列波引起振动的合成，在任意时刻该质点的位移是各列波引起位移的矢量和。
几列波相遇后仍保持自己原有的频率、波长、振动方向等特性并按原来的传播方向继续前进，好象在各自的途中没有遇到其它波一样，这就是波的迭加原理，又称波的独立性原理。
⑵波的干涉两列频率相同，振动方向相同，位相相同或位相差恒定的波相遇时，介质中某些地方的振动互相加强，而另一些地方的振动互相减弱或完全抵消的现象叫做波的干涉现象。
无损检测——UT 超声检测一、超声检测的定义：通过超声波与试件相互作用，就反射、透射和散射的波进行研究，对试件进行宏观缺陷检测、几何特性测量、组织结构和力学性能变化的检测和表征，并进而对其特定应用性进行评价的技术。
二、超声检测的基本原理：超声波探伤仪的种类繁多,但在实际的探伤过程,脉冲反射式超声波探伤仪应用的最为广泛.一般在均匀的材料中,缺陷的存在将造成材料的不连续,这种不连续往往又造成声阻抗的不一致,由反射定理我们知道,超声波在两种不同声阻抗的介质的交界面上将会发生反射,反射回来的能量的大小与交界面两边介质声阻抗的差异和交界面的取向、大小有关.脉冲反射式超声波探伤仪就是根据这个原理设计的.目前便携式的脉冲反射式超声波探伤仪大部分是A扫描方式的,所谓A扫描显示方式即显示器的横坐标是超声波在被检测材料中的传播时间或者传播距离,纵坐标是超声波反射波的幅值.譬如,在一个钢工件中存在一个缺陷,由于这个缺陷的存在,造成了缺陷和钢材料之间形成了一个不同介质之间的交界面,交界面之间的声阻抗不同,当发射的超声波遇到这个界面之后,就会发生反射,反射回来的能量又被探头接受到,在显示屏幕中横坐标的一定的位臵就会显示出来一个反射波的波形,横坐标的这个位臵就是缺陷在被检测材料中的深度.这个反射波的高度和形状因不同的缺陷而不同,反映了缺陷的性质.三、超声检测的优点：a.适用于金属、非金属和复合材料等多种制件的无损检测；b.穿透能力强，可对较大厚度范围内的试件内部缺陷进行检测。
如对金属材料，可检测厚度为1～2mm的薄壁管材和板材，也可检测几米长的钢锻件；c.缺陷定位较准确；d.对面积型缺陷的检出率较高；e.灵敏度高，可检测试件内部尺寸很小的缺陷；f.检测成本低、速度快，设备轻便，对人体及环境无害，现场使用较方便。
四、超声检测的局限性：a.对试件中的缺陷进行精确的定性、定量仍须作深入研究；b.对具有复杂形状或不规则外形的试件进行超声检测有困难；c.缺陷的位臵、取向和形状对检测结果有一定影响；d.材质、晶粒度等对检测有较大影响；e.以常用的手工A型脉冲反射法检测时结果显示不直观，且检测结果无直接见证记录。
无损检测超声探伤UT基础讲义培训教材之理论基础第一章无损检测概述无损检测包括射线检测（RT）、超声检测（UT）、磁粉检测（MT）、渗透检测（PT）和涡流检测（ET）等五种检测方法。
主要应用于金属材料制造的机械、器件等的原材料、零部件和焊缝，也可用于玻璃等其它制品。
射线检测适用于碳素钢、低合金钢、铝及铝合金、钛及钛合金材料制机械、器件等的焊缝及钢管对接环缝。
射线对人体不利，应尽量避免射线的直接照射和散射线的影响。
超声检测系指用A型脉冲反射超声波探伤仪检测缺陷，适用于金属制品原材料、零部件和焊缝的超声检测以及超声测厚。
磁粉检测适用于铁磁性材料制品及其零部件表面、近表面缺陷的检测，包括干磁粉、湿磁粉、荧光和非荧光磁粉检测方法。
渗透检测适用于金属制品及其零部件表面开口缺陷的检测，包括荧光和着色渗透检测。
第2页共58页涡流检测适用于管材检测，如圆形无缝钢管及焊接钢管、铝及铝合金拉薄壁管等。
磁粉、渗透和涡流统称为表面检测。

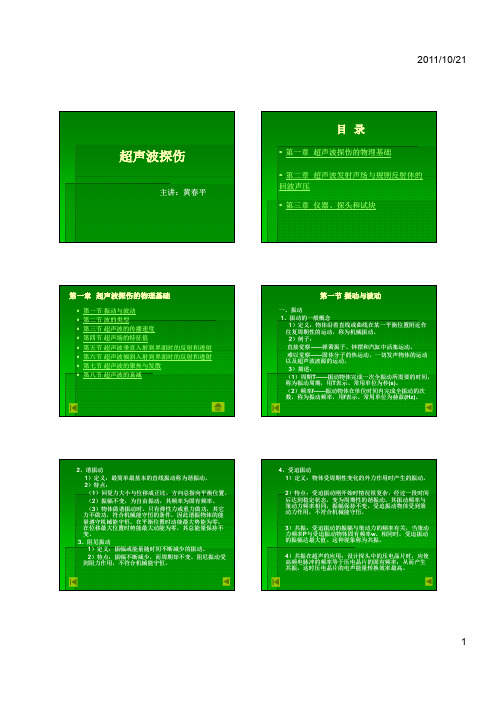

第二章超声波探伤的物理基础第一节基本知识超声波是一种机械波，机械振动与波动是超声波探伤的物理基础。
物体沿着直线或曲线在某一平衡位置附近作往复周期性的运动，称为机械振动。
振动的传播过程，称为波动。
波动分为机械波和电磁波两大类。
机械波是机械振动在弹性介质中的传播过程。
超声波就是一种机械波。
机械波主要参数有波长、频率和波速。
波长 ：同一波线上相邻两振动相位相同的质点间的距离称为波长，波源或介质中任意一质点完成一次全振动，波正好前进一个波长的距离，常用单位为米(m)；频率f：波动过程中，任一给定点在1秒钟内所通过的完整波的个数称为频率，常用单第3页共58页位为赫兹(Hz)；波速C：波动中，波在单位时间内所传播的距离称为波速，常用单位为米/秒（m/s）。
由上述定义可得：C= f ，即波长与波速成正比，与频率成反比；当频率一定时，波速愈大，波长就愈长；当波速一定时，频率愈低，波长就愈长。
次声波、声波和超声波都是在弹性介质中传播的机械波，在同一介质中的传播速度相同。
超声波检测（UT）_II级人员培训教材第一篇：超声波检测(UT)_II级人员培训教材打“X“号表示“错误”，画“○“表示正确)(共20题，每题1.5分，共30分)1.质点完成五次全振动所需要的时间，可以使超声波在介质中传播五个波长的距离(0)2.超声波检测时要求声束方向与缺陷取向垂直为宜(0)3.表面波、兰姆波是不能在液体内传播的(0)4.纵波从第一介质倾斜入射到第二介质中产生的折射横波其折射角达到90°时的纵波入射角称为第一临界角(X)5.吸收衰减和散射衰减是材料对超声能量衰减的主要原因(0)6.我国商品化斜探头标称的角度是表示声轴线在任何材料中的折射角(X)7.超声波探头的近场长度近似与晶片直径成正比,与波长成反比(0)8.根据公式：C=λ·f 可知声速C与频率f成正比，同一波型的超声波在同一材料中传播时高频的声波传播速度比低频大(X)9.一台垂直线性理想的超声波检测仪，在线性范围内其回波高度与探头接收到的声压成正比例(0)10.在人工反射体平底孔、矩形槽、横孔、V形槽中，回波声压只与声程有关而与探头折射角度无关的是横孔(0)11.用sinθ=1.22λ/D公式计算的指向角是声束边缘声压P1与声束中心声压P0之比等于0%时的指向角(0)12.水平线性、垂直线性、动态范围属于超声波探头的性能指标(X)13.入射点、近场长度、扩散角属于超声波检测仪的性能指标(X)14.在超声波检测中，如果使用的探测频率过低，在探测粗晶材料时会出现林状回波(X)15.钢板探伤中，当同时存在底波和伤波时，说明钢板中存在小于声场直径的缺陷(0)16.探测工件侧壁附近的缺陷时，探伤灵敏度往往会明显偏低，这是因为有侧壁干扰所致(0)17.耦合剂的用途是消除探头与工件之间的空气以利于超声波的透射(0)18.按照经典理论，超声波检测方法所能检测的最小缺陷尺寸大约是(λ/2)(0)19.按JB/T4730-2005.3标准检验钢板时，相邻间距为70mm的两个缺陷，第一缺陷指示面积为20cm2，指示长度为50mm，第二缺陷指示面积为25cm2，指示长度为75mm，则此张钢板(1x1m)为II级(0)20.外径400mm，内径300mm压力容器用低合金钢筒形锻件，可按JB/T4730-2005.3标准检验(X)1.工业超声波检测中,产生和接收超声波的方法,最经常利用的是某些晶体的(c)a.电磁效应b.磁致伸缩效应c.压电效应d.磁敏效应2.对于无损检测技术资格等级人员,有权独立判定检测结果并签发检测报告的是(d)a.高级人员b.中级人员c.初级人员d.a和be.以上都可以3.焊缝中常见的缺陷是下面哪一组?(b)a.裂纹,气孔,夹渣,白点和疏松b.未熔合,气孔,未焊透,夹渣和裂纹c.气孔,夹渣,未焊透,折叠和缩孔d.裂纹,未焊透,未熔合,分层和咬边4.GB/T 9445-1999无损检测人员资格鉴定与认证规定的证书一次有效期最长为(b)a.3年b.5年c.10年d.15年5.下列材料中声速最低的是(a)：a.空气 b.水 c.铝 d.不锈钢6.一般来说，在频率一定的情况下，在给定的材料中，横波探测缺陷要比纵波灵敏，这是因为(a)a.横波比纵波的波长短b.在材料中横波不易扩散c.横波质点振动的方向比缺陷更为灵敏d.横波比纵波的波长长7.超过人耳听觉范围的声波称为超声波，它属于(c)a.电磁波b.光波c.机械波d.微波8.波长λ、声速C、频率f之间的关系是(a)：a.λ=c/f b.λ=f/cc.c=f/λ9.如果超声波频率增加，则一定直径晶片的声束扩散角将(a)a.减少b.保持不变c.增大d.随波长均匀变化10.有一个5P20x10 45°的探头，有机玻璃楔块内声速为2730m/s，被检材料(碳钢)中的声速为3230m/s，求入射角α的公式为(b)a.sinα=(3230/2730)•sin45° b.α=sin-1(3230/2730)•sin 45°c.tgα=(3230/2730)•Sin45°11.为减小超声波通过介质时的衰减和避免林状回波，宜采用(d)进行探伤 a.高频率、横波 b.较低频率、横波 c.高频率、纵波 d.较低频率、纵波12.缺陷反射能量的大小取决于(d)a.缺陷尺寸b.缺陷方位c.缺陷类型d.以上都是13.靠近探头的缺陷不一定都能探测到，因为有(c)a.声束扩散b.材质衰减c.仪器阻塞效应d.折射14.超声波在介质中的传播速度主要取决于(d)a.脉冲宽度b.频率c.探头直径d.超声波通过的材质和波型15.声束在何处开始超过晶片直径？(b)：a.1.67倍近场 b.三倍近场c.从晶片位置开始16.超声波检测中对探伤仪的定标(校准时基线)操作是为了(c)a.评定缺陷大小 b.判断缺陷性质 c.确定缺陷位置 d.测量缺陷长度17.用对比试块对缺陷作定量评定,已知工件中缺陷埋藏深度为22mm,验收标准为Φ1.2mm平底孔当量,则应选用同材料对比试块中的(c)进行比较:a.Φ3-20mmb.Φ2-25mmc.Φ1.2-25mmd.Φ1.2-20mm18.锻件探伤中,如果材料的晶粒粗大,通常会引起(d)a.底波降低或消失 b.有较高的”噪声“显示 c.使声波穿透力降低 d.以上全部19.采用试块对比法探伤时，由于工件表面粗糙，会造成声波传播的损耗，其表面补偿应为(c)：a.2dB b.4dB c.用实验方法测定的补偿dB值 d.对第一种材料任意规定的补偿dB值20.检验钢材用的商品化60°斜探头,探测铝材时,其折射角(a)a.大于60°b.等于60°c.小于60°d.以上都可能21.为使经折射透入第二介质的超声波只有横波，纵波在第一介质的入射角应(c)a.大于第二临界角 b.小于第一临界角c.在第一和第二临界角之间d.在第二和第三临界角之间22.用纵波直探头探伤,找到缺陷最大回波後,缺陷的中心位置(d)a.在任何情况下都位于探头中心正下方 b.位于探头中心左下方c.位于探头中心右下方d.未必位于探头中心正下方23.超声波检测条件的主要考虑因素是(f)a.工作频率b.探头和仪器参数 c.耦合条件与状态 d.探测面 e.材质衰减 f.以上都是24.锻件探伤中,荧光屏上出现”林状(丛状)波“时,是由于(d)a.工件中有小而密集缺陷 b.工件中有局部晶粒粗大区域c.工件中有疏松缺陷d.以上都有可能25.铸钢件超声波探伤的主要困难是(d)a.材料晶粒粗大b.声速不均匀c.声阻抗变化大d.以上全部26.当用双晶直探头在管材上测厚时，应使探头隔声层的方向与管材轴向(c)a.平行b.成45°角c.垂直d.成60°角27.按JB/T4730-2005.3标准规定，在一张钢板上有一指示长度为55mm的缺陷，其指示面积为20cm2，则该张钢板为(d)a.I级b.II级c.不合格d.其级别评定要视位置而定28.按JB/T4730-2005.3标准规定，缺陷指示长度小于10毫米时，其长度应记为(d)a.8毫米 b.6毫米 c.3毫米 d.5毫米29.按JB/T4730-2005.3标准规定，焊缝超声波探伤时，扫查灵敏度应不低于(b)a.定量线b.最大声程处的评定线c.判废线d.Φ2线30.JB/T4730-2005.3标准中对钢锻件进行质量等级分类的依据是(d)a.单个缺陷当量直径 b.缺陷引起的底波降低量c.密集区缺陷占检测总面积百分比d.以上都作为独立的等级分别使用三问答题(共5题，每题2分，共10分)1.什么叫“无损检测”？无损检测的目的是什么？常用的无损检测方法有哪些？答：在不破坏产品的形状、结构和性能的情况下，为了了解产品及各种结构物材料的质量、状态、性能及内部结构所进行的各种检测叫做无损检测；无损检测的目的是：改进制造工艺、降低制造成本、提高产品的可靠性、保证设备的安全运行。
UT实践操作指导一、熟悉超声波仪器各旋钮及探头、试块⒈超声波仪器面板示意图：CTS-22型CTS-23型CTS-26型数字式超声波探伤仪CSK-IIIA试快超声波仪器主要旋钮的作用：（CTS-22型）⑴“工作方式选择”旋钮：选择“单探”、“双探”方式。
“单探”方式有“单探1”其发射强度不可变，“单探2”其发射强度可变的且应与“发射强度”旋钮配合使用（锻件考试中有时反射波减不下来，可使用“单探2”，且将“发射强度”旋钮置于较低位置），“单探”为一个单探头发收工作状态，探头可任一插入发射或接受插座；“双探”为两个单探头或一个双晶探头的一发一收工作状态，分别插入发射和接受插座。
⑵“发射强度”旋钮：是改变仪器的发射脉冲功率，增大发射强度，可提高仪器灵敏度，但脉冲变宽，分辨率差，一般将“发射强度”旋钮置于较低位置。
⑶“增益”旋钮：是改变接受放大器的放大倍数，进而连续改变探伤灵敏度，使用时，将反射波高度精确地调节到某一指定高度，一般将“增益”调至80％处，探伤过程中不能再调整。
⑷“衰减器”旋钮：是调节探伤灵敏度和测量回波振幅，“衰减器”读数越大，灵敏度越低，“衰减器”读数越小，灵敏度越高。
“衰减器”一般分粗调20dB档和细调2dB或0.5dB档。
⑸“抑制”旋钮：是抑制示波屏上幅度较低的或不必要的杂乱发射波不予显示。
使用“抑制”时，仪器的垂直线性和动态范围将会改变，其作用越大，仪器动态范围越小，从而容易漏检小缺陷，一般不使用抑制。
⑹“深度范围”旋钮：是粗调扫描线所代表的深度范围。
使示波屏上回波间距大幅度地压缩或扩展。
厚度大的试件，选择数值较大的档级；厚度小的试件，选择数值较小的档级。
关系⑺“深度微调”旋钮：是精确调整探测范围，可连续改变扫描线的扫描速度，使不同位置的回波按2x连续压缩或扩展。
⑻“脉冲移位”旋钮：使扫描线连扫描线上的回波一起移动，不改变回波间距。
⒉探头：⒊试块CSK-ⅠA、CSK-ⅢA、CSK-ⅡA、CSK-ⅣA试块：CSK-ⅠA试块CSK-ⅢA试块CSK-ⅡA试块（L—试块长度，由使用的声程确定）CSK-ⅣA二、准备工作⒈ 准备好测量尺，记录纸等；⒉ 了解工件材料和焊接方法（单面焊或双面焊、手工焊或自动焊）、测量被检工件规格（厚度）、绘制工件示意图并标明必要的尺寸如下图；⒊ 选择探头频率、探头型式（直探头或斜探头）、晶片尺寸、探头K 值，如斜探头型号：2.5P13×13K2等；表1： 推荐采用的斜探头K 值⒋ 填写仪器型号、探头型式、试块型号以及试件编号、厚度等； ⒌ 将仪器的“增益”旋钮调至80％处，“抑制”旋钮至关。
