发电厂作业答案

1、某发电厂有3台300MW 发电机和三条500kV 出线，其中发电机和双绕组主变压器采用单元接线，变压器高压侧的一次接线拟采用一台半断路器接线。

试画出该发电厂的电气主接线图。

解：电气主接线图如下：2、画出两个电源，四条引出线的单母线分段带旁路接线的电气主接线图，并写出线路断路器QF3检修后，恢复线路WL1送电的基本操作步骤。

解：电气主接线图如下：基本操作步骤：(1)恢复WL1供电：合上31QS ,然后合上32QS ，再合上3QF （2）退出旁路母线WP ：先断开1QSP ,然后断开QFP ,再断开1QSP 。

3、图示为什么形式的主接线?说明图中9QS 、10QS 的作用.解：图示为内桥接线9QS 、10QS 的作用：组成跨条，为了减少开环及满足一回进线或出线停运时桥断路器需退出运行。

4、某发电厂厂用电高、低压母线电压等级分别为6kV 和0.38kV 。

高压母线供电的负荷中含有高压电动机，在电动机自启动时，6kV 母线最低电压标幺值为0.83。

高压母线还通过一台额定容量N S 为1MVA ，短路电压%K U 为10的双绕组无激励变压器给低压母线供电。

低压母线上自启动电动机功率为500kW,电动机效率为0.9，功率因数8.0cos =ϕ，启动电流倍数为5,试问：厂用电低压母线和高压母线串接自启动时，低压电动机能否自启动?解：示意图：如图所示，变压器2T 的电抗标幺值为11.0100101.1100%1.1*=×=×=K t U X 低压母线上的合成负荷标幺值为288.09.08.0/500100051cos /11t av t *=××=⋅⋅=⋅=ΣΣϕηP S K S S K X av D 低压母线电压标幺值为：%55%06.60288.0288.011.083.0***1*2*>=×+=⋅+=D D t X X X U U 根据上式可知，低压电动机能自启动。

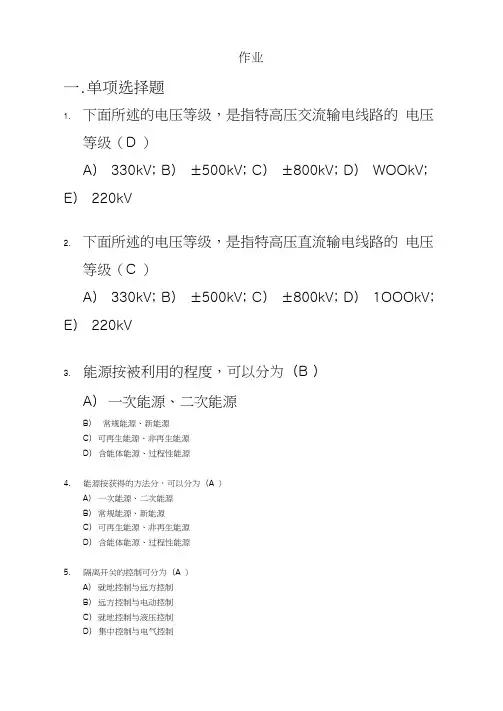

作业一.单项选择题1.下面所述的电压等级，是指特高压交流输电线路的电压等级（D ）A） 330kV; B）±500kV; C）±800kV; D） WOOkV; E） 220kV2.下面所述的电压等级，是指特高压直流输电线路的电压等级（C ）A） 330kV; B）±500kV; C）±800kV; D） 1OOOkV; E） 220kV3.能源按被利用的程度，可以分为（B ）A）一次能源、二次能源B）常规能源、新能源C）可再生能源、非再生能源D）含能体能源、过程性能源4.能源按获得的方法分，可以分为（A ）A）一次能源、二次能源B）常规能源、新能源C）可再生能源、非再生能源D）含能体能源、过程性能源5.隔离开关的控制可分为（A ）A）就地控制与远方控制B）远方控制与电动控制C）就地控制与液压控制D）集中控制与电气控制6.载流导体三相短路时，电动力计算主要考虑工作条件最恶劣的一相，即（D）A） A相B）B相C）C相D）中间相7.对线路停电的操作顺序是（D ）A.先分母线隔离开关，再分线路隔离开关，最后分断路器B.先分线路隔离开关，再分母线隔离开关，最后分断路器C.先分断路器，再分母线隔离开关，最后分线路隔离开关D.先分断路器，再分线路隔离开关，最后分母线隔离开关8.关于备用电源，不正确的描述是（D ）A）明备用是指专门设置一台备用变压器（或线路），它的容量应等于它所代替的厂用工作变中容量最小的一台的容量；B）暗备用是指不另设专用的备用变（或线路），而将每台工作变的容量加大；C）备用电源的两种设置方式：明备用和暗备用：D）在大型电厂，特别是火电厂，由于每台机组厂用负荷较大，常采用明备用；E）暗备用运行方式下，正常工作时，每台工作变在欠载下运行，当任一台工作变因故被切除后，其厂用负荷由完好的工作变承担。

9.在电流互感器的选择与检验中，不需选择或校验（C）A）额泄电压B）二次负荷C）机械负荷D）动稳泄10.在屋内配电装垃中，为避免温度变化引起硬母产生危险应力，一般铝母线长度为多少米时，就应设置一个伸缩节？（B ）A）10~19B）20~30C）35~40D）30~5011.输电线路送电的正确操作顺序为（C ）A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器12.维持电孤稳定燃烧的因素是（C ）A碰撞游离B髙电场发射C热游离13.交流电弧过零后不再燃烧的条件是（C ）A工频电源电压小于燃弧电压B电弧电压小于熄弧电压C恢复电压小于介质强度14•断路器燃弧的时间是（C ）A断路器接到分闸命令至电弧熄火的时间B断路器接到分闸命令至触头分离的时间C断路器触头刚分离至电弧熄火的时间二、判断题1.断路器的额左电流是指在任意的环境温度下，当断路器的绝缘和截流部分不超过其长期工作的最高允许温度时，断路器允许通过的最大电流值。

1.输电线路送电的正确操作顺序先合上母线侧刀闸，再合上线路侧隔离刀闸，最后合上断路器。

2.电流互感器的准确级的定义1)电流互感器的准确级准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。

电流互感器准确级分为0.2、0.5、1.0、3。

2)保护型准确级保护用TA可分为稳态保护用(P)和暂态保护用(TP)两类。

稳态保护用TA准确级有5P和10P。

暂态保护用TA准确级分为TPX、TPY、TPZ三个级别。

TPX级TA在额定电流和负载下，其电流误差不大于±0.5%。

TPY级TA在额定负荷下允许最大电流误差为±1%。

TPZ级TA特别适合于有快速重合闸(无电流时间间隙不大于0.3s)线路上使用。

3.导体的正常最高允许温度和短时最高允许温度的区别在哪里导体正常最高允许温度是指导体在保持正常工作是所允许的最高温度，一般不超过+70℃导体短时最高允许温度是指导体在短路时可能出现的最高短时发热温度热稳定校验的根本条件是：导体短时发热最高温度不得超过短时最高允许值。

即前者是正常工作允许持续的最高限温度，后者则是短路是瞬时发热的最高允许温度4. 电弧燃烧的物理过程有哪些电弧形成可分为如下四个过程（1）热电子发射高温阴极表面向周围空间发射电子的现象。

（2）强电场发射当开关动、静触头分离初瞬，开距S很小，虽然外施电压U不高，但电场强度E（E=U/S）很大。

当其值超过3×106 V/m时，阴极表面的自由电子被强行拉出。

【这是产生电弧的最根本的条件】（3）碰撞游离自由电子的强电场作用下，加速向阳极运动，沿途撞击中性粒子，使之游离出自由电子和正离子，链琐反应，由此形成电流。

【绝缘介质被击穿】（4）热游离高温下的中性粒子不规则的热运动速度很高，是以在其彼此碰撞时游离出大量带电粒子。

电弧在燃烧过程中，存在互为相反的两种过程：(1)游离过程：产生自由电子过程。

(2)去游离过程：电弧中发生游离的同时，还进行着使带电粒子减少的去游离过程，即：减少自由电子的过程。

第2次作业一、多项选择题（本大题共60分，共20小题，每小题3分）1.枢纽变电所的特点有（）。

A.电压等级高；B.传输容量大；C.负荷小；D.停电影响范围大；2.下列选项中属于单母线接线优点的是（）。

A.便于扩建；B.可靠性高；C.接线简单；D.投资少；3.发热对电气设备会产生哪些影响？（）A.使运行电流增大；B.使金属材料的机械强度下降；C.使导体接触部分的接触电阻增加；D.使绝缘材料的绝缘性能降低；4.关于母线的作用，下面正确的是（）。

A.将母线分段的目的是提高供电可靠性；B.加旁路母线的目的是在检修时不中断回路供电；C.母线的作用是汇集与分配电能；D.母线中电流一般比较小；5.对于圆管形导体，吸收太阳辐射能量的多少和下列哪个选项有关（）。

A. 太阳辐射功率密度；B.导体的吸收率；C.导体的比热容；D.导体直径；6.下面属于一次设备的是（）。

A.发电机；B.电流互感器；C.通讯光纤；D.断路器；7.关于厂用电备用电源的说法，正确的是（）。

A.厂用电备用电源的备用方式分明备用和暗备用；B.当单机容量大于200MW时，需设置厂用启动电源；C.厂用备用电源是厂用电的一种；D.厂用备用电源对可靠性要求不高；8.厂用电各级电压母线按锅炉分段的接线方式有何优点（）。

A.若某一段母线发生故障，只影响其对应的一台锅炉的运行，使事故影响范围局限在一机一炉；B.厂用电系统发生短路时，短路电流较小，有利于电气设备的选择；C.能保证电压波动在可接受的范围内；D.将同一机炉的厂用电负荷接在同一段母线上，便于运行管理和安排检修；9.根据电气设备和母线布置特点，室外配电装置通常分为（）。

A.中型配电装置；B.低型配电装置；C.高型配电装置；D.半高型配电装置；10.为提高导体的载流量，应采取措施是（）。

A.采用电阻率较小的材料，如铝、铝合金等；B.改变导体的形状，增加导体散热表面积；C.导体布置采用散热效果最佳的方式；D.采用电磁屏蔽，进而降低导体发热；11.以下哪些情况下可不校验热稳定或动稳定（）。

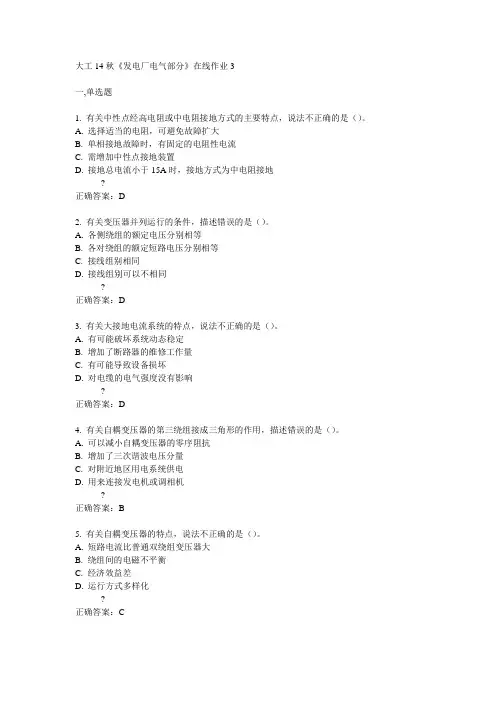

大工14秋《发电厂电气部分》在线作业3
一,单选题
1. 有关中性点经高电阻或中电阻接地方式的主要特点，说法不正确的是（）。

A. 选择适当的电阻，可避免故障扩大
B. 单相接地故障时，有固定的电阻性电流
C. 需增加中性点接地装置
D. 接地总电流小于15A时，接地方式为中电阻接地
?
正确答案：D
2. 有关变压器并列运行的条件，描述错误的是（）。

A. 各侧绕组的额定电压分别相等
B. 各对绕组的额定短路电压分别相等
C. 接线组别相同
D. 接线组别可以不相同
?
正确答案：D
3. 有关大接地电流系统的特点，说法不正确的是（）。

A. 有可能破坏系统动态稳定
B. 增加了断路器的维修工作量
C. 有可能导致设备损坏
D. 对电缆的电气强度没有影响
?
正确答案：D
4. 有关自耦变压器的第三绕组接成三角形的作用，描述错误的是（）。

A. 可以减小自耦变压器的零序阻抗
B. 增加了三次谐波电压分量
C. 对附近地区用电系统供电
D. 用来连接发电机或调相机
?
正确答案：B
5. 有关自耦变压器的特点，说法不正确的是（）。

A. 短路电流比普通双绕组变压器大
B. 绕组间的电磁不平衡
C. 经济效益差
D. 运行方式多样化
?
正确答案：C。

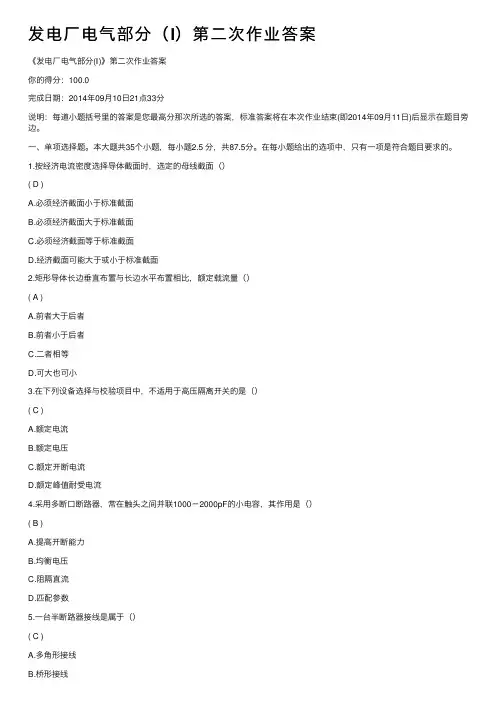

发电⼚电⽓部分（I）第⼆次作业答案《发电⼚电⽓部分(Ⅰ)》第⼆次作业答案你的得分：100.0完成⽇期：2014年09⽉10⽇21点33分说明：每道⼩题括号⾥的答案是您最⾼分那次所选的答案，标准答案将在本次作业结束(即2014年09⽉11⽇)后显⽰在题⽬旁边。

⼀、单项选择题。

本⼤题共35个⼩题，每⼩题2.5 分，共87.5分。

在每⼩题给出的选项中，只有⼀项是符合题⽬要求的。

1.按经济电流密度选择导体截⾯时，选定的母线截⾯（）( D )A.必须经济截⾯⼩于标准截⾯B.必须经济截⾯⼤于标准截⾯C.必须经济截⾯等于标准截⾯D.经济截⾯可能⼤于或⼩于标准截⾯2.矩形导体长边垂直布置与长边⽔平布置相⽐，额定载流量（）( A )A.前者⼤于后者B.前者⼩于后者C.⼆者相等D.可⼤也可⼩3.在下列设备选择与校验项⽬中，不适⽤于⾼压隔离开关的是（）( C )A.额定电流B.额定电压C.额定开断电流D.额定峰值耐受电流4.采⽤多断⼝断路器，常在触头之间并联1000－2000pF的⼩电容，其作⽤是（）( B )A.提⾼开断能⼒B.均衡电压C.阻隔直流D.匹配参数5.⼀台半断路器接线是属于（）( C )A.多⾓形接线B.桥形接线C.具有两组母线的接线D.⽆母线接线6.短时停电可能影响⼈⾝或设备安全，使⽣产停顿或发电量下降的负荷称为（）( A )A.I类负荷B.II类负荷C.III类负荷D.不停电负荷7.在计算电动⼒时，当两矩形导体之间净距a与矩形导体截⾯周长L之间满⾜下述何种关系时，形状系数K可取为1（）( B )A.aB.a>LC.a=LD.a≠L8.当环境温度为＋25℃时，铝导体长期发热的允许温度为（）( B )A.60℃B.70℃C.85℃D.105℃9.在10KV出线上，电流互感器通常（）( B )A.三相式星形接线B.两相式不完全星形接线C.三相式三⾓形接线D.单相式接线10.为了减少某⼀线路短路对其它线路的影响，⼀般要求残余电压不⼩于电⽹电压的（）( C )A.5％B.10％C.60％D. 80％11.铝母线短路时的发热允许温度是（）( C )D.300℃12.断路器的开断时间是指从接受分闸命令瞬间起到（）( B )A.所有电弧触头均分离的瞬间为⽌B.各极触头间电弧最终熄灭为⽌C.⾸相触头电弧熄灭为⽌D.主触头分离瞬间为⽌13.装设分段电抗器的作⽤是（）( A )A.限制母线回路中的短路电流B.吸收多余的⽆功功率C.改善母线的电压质量D.改进⽤户的功率因数14.线路停电的操作顺序是（）( D )A.先分母线隔离开关，再分线路隔离开关，最后分断路器B.先分线路隔离开关，再分母线隔离开关，最后分断路器C.先分断路器，再分母线隔离开关，最后分线路隔离开关D.先分断路器，再分线路隔离开关，最后分母线隔离开关15.三相电动⼒计算公式中的形状系数K决定于（）( D )A.导体的机械强度B.导体的形状C.导体的布置位置D.导体的形状及相对位置16.选择矩形母线时，可不考虑的条件是（）( A )A.额定电压B.长期允许电流C.动稳定D.热稳定17.为保证供电质量，⼀般要求正常⼯作时限流电抗器的电压损失百分值⼩于（）C.7%D.8%18.( C )A.⽤于导体散热和温度的上升B.全部⽤于导体散热C.全部⽤于导体温升D.⽤于导体热膨胀19.110KV电压等级配电装置的母线可采⽤（）( C )A.矩形母线B.槽形母线C.管形母线D.封闭母线20.⽬前在220KV及以上电压的配电装置中，应⽤最⼴泛的断路器是（）( C )A.油断路器B.压缩空⽓断路器C.SF6断路器D.真空断路器21.110KV侧电⽓主接线的形式（）( C )A.双母线带专⽤旁路B.双母线分段C.双母线带旁路母联兼作旁路D.双母线分段带旁路22.10.5KV侧电⽓主接线的形式（）( B )A.单母线带专⽤旁路B.双母线分段C.双母线D.单母线分段带旁路23.35KV侧电⽓主接线的形式（）( B )A.单母线B.内桥C.外桥D.单母线分段24.G1、G2发电机出⼝断路器应选型（）( A )A.SN4-10G/5000B.SN4-10G/6000C.SN10-10III/3000D.SN3-10/300025.变压器T1、T2容量选择计算为（）( C )A.62.5MVAB.40MVAC.46.87MVAD.50MVA26.变压器T3容量选择计算为（）( D )A.50MVAB.42MVAC.46.87MVAD.62.5MVA27.( D )A. 0.7B.0.8C.0.9D. 128.条间电动⼒计算时，边条与中间的形状系数取值为（）( A )A.0.37B. 0.17C.0.57D. 0.8729.边与边条的形状系数取值为（）( C )A.0.37B.0.17C. 0.57D.0.8730.对于图（b）,相间计算应⼒的截⾯系数（即抗弯矩），为（）( A )A.1/2bh2B. 1.44b2hC.0.333bh2D.0.5bh231.对于图（c）,相间计算应⼒的截⾯系数（即抗弯矩），为（）( A )A.1/2bh2B. 1.44b2hC.0.333bh2D.0.5bh232.对于图(a)条间计算应⼒的截⾯系数（即抗弯矩），为（）( B )A.1/6bh2B.1/6b2hC.0.333bh2D. 0.5bh233.对于图(b)条间计算应⼒的截⾯系数（即抗弯矩），为（）( B )A.1/6bh2B.1/6b2hC.0.333bh2D.0.5bh234.当上述发电机出⼝导体按照图(a)布置时，若10.5KV母线短路，切除短路的继电保护动作时间为4秒，断路器全开断时间为0.2秒，试计算导体正常运⾏温度（）( B )A.60℃B.67.7℃C.75.3℃D.80℃35.计算短路时母线最⾼温度（）( C )A.180℃B.70℃C.95℃D.150℃⼆、多项选择题。

D.系统总发电量之比
?
正确答案：A
5.某变电所220千伏配电装置的布置形式为两组母线上下布置，两组母线隔离开关亦上下重叠布置而断路器为双列布置，两个回路合用一个间隔。这种布置方式称为（）。
A.半高型布置
B.普通中型布置
C.分相中型布置
D.高型布置
?
正确答案：D
6.电压互感器正常运行时二次侧不允许( )
D.真空断路器
?
正确答案：C
9.当断路器处在分闸位置时，断路器的位置指示信号为( )
A.红灯平光
B.红灯闪光
C.绿灯平光
D.绿灯闪光
?
正确答案：C
10.电气主接线中，加装旁路母线的目的是（）
A.限流
B.吸收无功
C.限压
D.不停电检修出线断路器
?
正确答案：D
11.配电装置的母线截面积选择是按( )
A.长期发热允许电流
正确答案：AC
6.影响输电电压等级发展的主要原因有（）
A.长距离输送电能
B.大容量输送电能
C.节省基建投资和运行费用
D.电力系统互联
?
正确答案：ABCD
7.电气设备的运行状态有哪几种?( )
A.运行
B.热状态备用中
C.冷状态备用中
D.检修中
?
正确答案：ABCD
8.发电厂的厂用电源，必须供电可靠，且能满足各种工作状态的要求，按功能分为（）
西交《发电厂电气部分》在线作业
一,单选题
1.为保证电器的动稳定，在选择电器时应满足（）条件。
A.动稳定电流小于通过电器的最大两相冲击短路电流
B.动稳定电流大于通过电器的最大两相冲击短路电流
C.动稳定电流大于通过电器的最大三相冲击短路电流

《发电厂电气部分》作业白太：刘万炮简答及分析题1.输电线路送电的正确操作顺序？答：送电时：先送电源侧再送负荷侧送电高压电源-----高压出线-----地压进线----低压出线------负载2.在电力系统中怎样合理设置消弧线圈？答：3kV～10kV不直接连接发电机的系统和35kV、66kV系统，当单相接地故障电容电流不超过下列回数值时，应答采用不接地方式；当超过下列数值又需在接地故障条件下运行时，应采用消弧线圈接地方式：a)3kV～10kV钢筋混凝土或金属杆塔的架空线路构成的系统和所有35kV、66kV 系统，10A。

b)3kV～10kV非钢筋混凝土或非金属杆塔的架空线路构成的系统，当电压为：1)3kV和6kV时，30A；2)10kV时，20A。

3.用母联断路器并列应如何操作？答：1）将双母线改为单母线运行方式。

2）将母联路器停用。

3）将待并电源充电至待并母线。

4）用并列选择开关投入同期装置。

5检查电压表、频率表、整步表的运转情况，符合并列要求。

5）当整步表指针旋转到与同步位置差30度... 1）将双母线改为单母线运行方式。

2）将母联路器停用。

3）将待并电源充电至待并母线。

4）用并列选择开关投入同期装置。

5检查电压表、频率表、整步表的运转情况，符合并列要求。

5）当整步表指针旋转到与同步位置差30度时，手动合母联断路器，如无异常则并列成功。

4.电流互感器的准确级的定义？答：以额定电流下的比差和角差确定。

例如按照《JJG313-2010测量用电流互感器检定规程》规定。

0.2级电压互感器和电流互感器在50Hz，额定电流下，其最大比差（比例误差，也称赋值误差）小于0.2%，角差（相位误差）小于10′。

测量用互感器精度划分：0.5级、0.2级、0.1级、0.05级、0.02级、0.01级、0.005级、0.002级、0.001级0.5S级、0.2S级、0.1S级、0.05S级、0.02S级、0.01S级、0.005S级、0.002S 级、0.001S级保护用互感器一般只有两个级别：5P和10P。

西交《发电厂电气部分》在线作业一、单选题（共 20 道试题，共 40 分。

）1. 除发电机外，（）是发电厂中最为贵重的大型电气设备。

A. 主变压器；B. 联络变压器；C. 厂用变压器；D. 自用变压器；正确答案：A2. 电气设备的动稳定电流应不小于通过该电气设备的最大()。

A. 三相冲击短路电流B. 冲击短路电流C. 三相短路电流D. 持续工作电流正确答案：A3. 决定熄弧的基本因素是（）。

A. 弧隙介质强度和加在弧隙上的恢复电压B. 弧隙温度和弧隙恢复电压C. 弧隙温度和弧隙距离D. 弧隙距离和加在弧隙上的恢复电压正确答案：A4. 对供电距离较远、容量较大的电缆线路，应校验其电压损失ΔU(%)，一般应满足（）。

A. ΔU(%)≤5%B. ΔU(%)≤10%C. ΔU(%)≤15%D. ΔU(%)≤20%正确答案：A5. 电气设备额定电流的选择条件是它的值要大于等于（）。

A. 短时最大工作电流B. 最大持续工作电流C. 最大短路电流D. 持续短路电流正确答案：B6. 关于导体稳定温升说法正确的是（）。

A. 与电流的平方成正比，与导体材料的电阻成反比B. 与电流的平方成正比，与导体材料的电阻成正比C. 与电流的平方成反比，与导体材料的电阻成反比D. 与电流的平方成反比，与导体材料的电阻成正比正确答案：B7. 发电机运行频率高于额定频率时，发电机的运行效率将（）。

B. 下降C. 不变D. 根据具体的发电机有不同的结果正确答案：B8. 厂用电接线形式，错误的描述是（）。

A. 通常都采用单母线分段接线形式，即为提高厂用电系统的供电可靠性，高压厂用母线按锅炉的台数分成若干独立工作段。

B. 同一机炉或在生产过程上相互有关的电动机和其他用电设备应接在同一分段上，同一机炉自用机械有两套互为备用，则应接在不同分段上；C. 全厂公用负荷，不需要设置公用段，分布在不同分段上；D. 低压厂用母线一般也可按锅炉分段，由相应的高压厂用母线供电；正确答案：C9. 发电机不对称运行属于（）。

大工14秋《发电厂电气部分》在线作业2
一,单选题
1. 有关普通中型配电装置的特点描述错误的是（）。

A. 运行可靠
B. 布置较清晰
C. 造价低
D. 抗震性能差
?
正确答案：D
2. 有关单层式屋内配电装置的特点描述错误的是（）。

A. 结构复杂
B. 造价低
C. 占地面积大
D. 施工时间短
?
正确答案：A
3. 下列选项不是火电厂Ⅱ类负荷的是（）。

A. 给粉机
B. 电动阀门
C. 灰浆泵
D. 工业水泵
?
正确答案：A
4. 下列选项不是火电厂Ⅲ类负荷的是（）。

A. 油处理室的负荷
B. 试验室的负荷
C. 修配车间的负荷
D. 电动阀门
?
正确答案：D
5. 下列选项不是火电厂Ⅰ类负荷的是（）。

A. 压油泵
B. 送风机
C. 灰浆泵
D. 给水泵
?
正确答案：C。

第四章发电厂作业答案4.2隔离开关与断路器的主要区别何在？在运行中，对它们的操作程序应遵循哪些重要原则？答：主要区别：断路器可有载操作，触头一般在高真空中，或者在绝缘介质内，分断路器时有灭弧功能，有保护装置，故障时保护装置可使其动作分开电路；断路器一般分断和投切的负荷比较大。

隔离开关一般是无载操作，有明显的断开电路空间，开断和关合电路的部分一般没有绝缘介质，也没有高真空空间，一般都是在普通大气状态下，体积较庞大，同一电压等级和电流等级的占地面积更大。

重要原则：断路器“先断后通”；隔离开关“先通后断”4-3主母线和旁路母线各起什么作用？设置专用旁路断路器和母线断路器或分段断路器兼作旁路断路器，各有什么特点？检修出线断路器时，如何操作？答：主母线：它的功能是当工作母线上任一台需要检修而退出运行时，由旁路开关通过旁路母线来代替退出运行的断路器，从而保持系统的供电方式不变。

旁路母线：当正常出线的的开关发生故障，需要检修时，由旁路母线带其出线。

设置专用旁路断路器的特点：没有专用旁路断路器，进出线断路器检修时，可由旁路断路器代替，通过旁路母线供电，从而对母线的运行方式没有影响。

但是设备投资和配电装置的占地面积有所增加。

设置母联断路器或分段断路器兼作旁路断路器的特点：当检修进出线断路器就要将母联断路器或者分段断路器用作旁路断路器。

双母线变成单母线运行或者单母线分裂运行，降低了供电可靠性，并且增加了进出线回路母线隔离开关的倒闸操作。

图1 单母线分段兼旁路对QF1进行检修。

已知QS1及QS2闭合状态，QFD闭合，QS3及QS4断开，其操作票为先合上隔离开关QSD，再断开断路器QFD，再断开QS2，再合上QS4，再接通QFD，对母线WP充电等待5分钟，若断路器QFD没有跳闸，则WP完好，最后再断开QF1，依次断开QS5和QS6，则可以对QF1进行检修。

图2 双母线带旁路对母线W1进行检修。

其操作票为：闭合QS1，再闭合QS2，再接通QFC 对W2进行充电，等待五分钟若没有跳闸，则W2母线完好，若保证用户不断电，则闭合出线与W2母线相连的隔离开关，再断开工作母线上W1的隔离开关，再断开QFC 依次断开QS1和QS2，从而对母线W1进行检修。

《发电厂电气部分》第一次作业答案一、单项选择题。

本大题共38个小题，每小题分，共分。

在每小题给出的选项中，只有一项是符合题目要求的。

1.隔离开关的用途之一是（）( C )A.切断负荷电流B.切断短路电流C.拉合小电流回路D.拉合大电流回路2.双母线接线采用双母线同时运行时，具有单母线分段接线的特点（）( D )A.因此，双母线接线与单母线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3.如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用（）( C )A.双母线接线B.双母线分段带旁路接线C.二分之三接线D.多角形接线4.热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的（） ( C )A.长期工作时的最高允许温度B.长期工作时的最高允许温升C.短路时的最高允许温度D.短路时的最高允许温升5.水平方向布置的三相平行导体在发生三相短路时，最大电动力出现在（） ( A )A.B相B.C相C.A相D.边相6.少油式断路器中油的用途是（） ( B )A.绝缘B.灭弧C.冷却D.隔离7.在降压变电所低压母线侧发生短路，母线分列运行比母线并列运行时，其短路电流要（）( B )A.大B.小C.一样D.可大可小8.发电厂的厂用电备用方式，采用明备用方式与暗备用方式相比，厂用工作变压器的容量（） ( B )A.增大B.减小C.一样D.不确定9.发电机引出线导体截面积选择是按（）( B )A.长期发热允许电流B.经济电流密度C.热稳定D.动稳定10.配电装置的母线截面积选择是按（）( A )A.长期发热允许电流B.经济电流密度C.热稳定D.动稳定11.矩形截面导体竖放比平放散热效果（）( A )A.好B.差C.一样D.可好可差12.大型火力发电厂厂用电系统接线形式通常采用（）( C )A.单母线B.双母线C.单母线分段D.双母线分段13.加装旁路母线的唯一目的是（）( D )A.检修变压器不停电B.检修线路不停电C.检修母线不停电D.检修出线断路器不停电14.第一台电抗器的型号是NKL-10-500-3，第二台电抗器的型号是NKL-10-300-5，哪一台电抗器的限流好（）15.( B )A.第一台B.第二台C.一样D.不确定16.电流互感器正常运行时二次侧不允许（）17.( C )A.短路B.接地C.开路D.都不允许18.电压互感器正常运行时二次侧不允许（）( A )A.短路B.接地C.开路D.都不允许19.与导体长期发热的稳定温升有关的是（）20.( C )A.起始温升B.起始温升和载流量C.载流量D.起始温度21.大中型发电厂，特别是火力发电厂的厂用电备用方式，常利用（）( A )A.明备用B.暗备用C.与系统相连的主变兼作备用D.快速启动的柴油发电机组22.电压互感器级准确度级标准条件是（）23.24.( A )A.电压误差±%B.相位误差°C.电压误差±伏D.相位误差′25.已知发电机额定电压，额定功率20MW，功率因数，最大负荷利用小时Tmax=3200h。
