工具痕迹检验技术第一节工具痕迹的形成与特点一、工具痕迹形成工具痕迹是指作案人利用一定的工具破坏或侵害客体时，引起承痕体的受力部位发生塑性形变或断离而形成的立体反映形象。
工具痕迹形成须具备造痕体、承痕体和作用力三个要素。
（一）作用力工具痕迹是两个物体发生作用后形成的。
这种作用是物体与物体之间的作用，物理学上称之为机械作用，用力的大小来表示作用的强度，用力的方向来表示作用的方向。
产生这一机械作用的直接原因是物体发生了运动。
物体的运动是因为它具有一定的能量即动能，没有动能，物体是不会运动的只会是静止状态，两个静止的物体之间是不会产生机械作用的。
因此要形成工具痕迹，必然要求作案人使得某一物体具有了一定的动能，发生了机械运动。
而动能却可能是其他能量转化过来的，这些能量包括热能、势能、化学能及引力、磁力、机械力产生的能量等。
机械力是形成工具痕迹的主要因素。
所以，工具痕迹不应该包括热能引起的炸断痕迹；电能引起的燃烧痕迹；或者化学腐蚀引起的以及在交变载荷作用下发生的各种断裂痕迹。
（二）造痕体和承痕体在工具痕迹学中，称施力的一方为造痕体；受力后而被破坏或变形的一方客体为承痕体。
两客体相接触后，由于物质材料的性能不同，作案工具也可以遭到破坏或变形。
因此作案工具不一定永远是造痕体，特别是对某一特定的检验对象，有时难以区分造痕体和承痕体。
（三）塑性变形工具痕迹的承痕体均为固体材料，它具有抵抗外力作用的能力，这就有可能消除外力所引起的变形，使其恢复原来的状态，称客体为弹性变形，难以形成工具痕迹。
如：橡胶体、轮胎、橡胶棒等。
工具痕迹的形成都是在机械力取消后，承痕体不能恢复原来的状态，这是材料的塑性，塑性体所产生的变形，叫塑性变形或永久变形，形成立体工具痕迹。
二、工具痕迹特点（一）特定性特定性是指某一工具与其它任何工具都有绝对的区别，在自然界不存在两个完全一样，互相同一的工具，只有相似。
工具或器械的特定性，首先是由它们的外表结构形态的特征所决定的。
一、工具痕迹的概念（一）工痕定义广义：工具痕迹是使用工具作用于某承受物体，使承受物体的接触部位变形而形成的形象痕迹。
狭义：犯罪嫌疑人在实施犯罪过程中持工具破坏客体所留下的痕迹。
现场常见的工具痕迹，多为作案人撬门压锁、破窗挖洞、砍伐竹木、持械行凶或持械破坏时，留下的痕迹。
（二）工具痕迹的特点1、多发性2、多变性3、立体性4、多有附着物、遗留物（三）工具痕迹的作用1、提供侦查线索，缩小侦查范围（1）分析作案手段（2）分析作案人职业特点（3）串并案件（4）揭露伪造现场（5）推断工具种类（6）认定作案工具2、通过检验鉴定，为破案提供线索，为诉讼提供证据研究工具痕迹的传统检验方法：宏观形象比对法。
工具痕迹的形成，是客体在工具的作用下，作用力超过了客体内力的最大极限，突破了客体内部的组织结构，使客体产生塑性变形或断离的结果。
（二）工具痕迹形成的三因素1、造痕客体2、承受客体3、作用力1、造型客体——工具（1）工具的种类一般工具、专用工具、特殊工具、选用工具。
工具其它分类方法：按取用工具时间、地点：预先备带工具、就地取材工具。
按工具结构、功能：拉伸压缩工具、扭转工具、剪切工具、切削工具、多功能工具等。
按工具成分：金属工具、木竹器工具、其它工具。
（3）工具表面的特征①生产工具过程中形成的特征多数是种类特征。
②使用工具过程中形成的特征③工具在存放过程中形成的特征工具在使用与存放过程中形成的特征通常为个别特征。
工具表面的特征。
具有特定性与相对稳定性。
可作为检验工具痕迹，认定作案工具的依据。
在工具痕迹检验中，越早发现嫌疑作案工具，则工具上特征变化的可能性越小，检验成功的机会也就越大。
2．承痕体——被破坏客体（1）被破坏客体种类。
常见的被破坏客体多是木竹质客体与金属客体（2）被破坏客体的机械性能机械性能：客体内部组织抵抗外力作用的能力。
包括硬度、强度、弹性、塑性、刚度、韧性等指标弹性：客体在外力作用下产生变形，当外力不超过某个强度而停止后，能恢复原有形态的性质。
第九章工具痕迹检验技术一、工具痕迹的概念工具痕迹是指工具在机械力作用下使承受客体在与其相接触的部位发生塑性变形或断裂形成的立体反映形象。
工具痕迹是形象痕迹．它的形成必须具备作用力、造型客体（工具）及承受客体三个基本要素。
二、工具痕迹的种类工具痕迹可按不同标准进行分类。
（一）按形成痕迹的工具分类1、一般工具痕迹：指日常生产、生活中常用的工具。
入螺丝刀、钳子、剪刀、锤子、斧子、铁锹等工具形成的痕迹。
2、专业工具痕迹：指由某一行业或某一部门专用的工具。
如电工、木工专用的工具，修花匠用的剪刀等工具形成的痕迹。
3、代用工具痕迹：指由本身不是工具，被作案人当作工具使用的物品，如砖瓦、石块、铁棍、木棒等形成的痕迹。
4、特殊工具痕迹：指由作案人为了作案而专门制造的工具，如拉码器、撬杠、涨钳子等形成的痕迹。
（二）按作用力的作用方式分类1、撬压痕迹：是指使用工具利用杠杆作用原理破坏客体，在接触部位形成的痕迹。
2、打击痕迹：是指挥动工具利用碰撞作用破坏客体，在接触部位出现的痕迹，如用锤、斧背、棍棒等打击形成的痕迹。
3、擦划痕迹：是指在压擦力作用下，工具对客体表层形成的线条状痕迹。
4、钳剪痕迹：是指利用剪切刃口的剪切作用，在接触部位形成的痕迹，如钢丝钳的钳剪痕迹等。
5、刺切痕迹：是指利用劈力作用破坏客体所形成的痕迹。
6、割削痕迹：是指利用钻、锯、挫类工具对客体进行切削破坏时，在接触部位形成的痕迹。
（三）按痕迹的形态分类1、凹陷痕迹：是指承受客体在法向力的作用下，与工具相接触部位发生塌陷而形成的凹陷变形。
凹陷痕迹又可分为撬压凹陷痕迹和打击凹陷痕迹两大类。
2、线形痕迹：是指承受客体在切向力的作用下，与工具相接触的部位发生相对位移后，在被破坏的表面或端面上所形成的凸凹线带。
线形痕迹又可分为擦划线形痕迹和钳剪线形痕迹两大类。
第二节工具痕迹的特征一、凹陷痕迹的特征凹陷痕迹能反映造型客体本身的特点，如接触面的形状、花纹、凸凹点、缺口、裂纹等。
工具痕迹2009-12-13 16:40:56| 分类：默认分类| 标签：|字号大中小订阅工具痕迹的定义在犯罪行为的实施过程中，受到外界作用的加载客体（一般是作案工具）使承载客体（一般是现场的被破坏客体）的接触部位发生塑性形变后形成的立体反映形象。
分类的原则及类别? 第一层次按痕迹的表现形式分为两大类? 凹陷痕迹线形痕迹? 第二层次按形成方式分为四种? 凹陷痕迹? 撬压凹陷痕迹打击凹陷痕迹? 线形痕迹? 擦划线形痕迹剪切线形痕迹工具痕迹的作用? 提供诉讼证据。
? 划定侦察范围。
? 分析案件性质。
? 提供并案依据。
? 判定罪犯特点。
? 确定嫌疑线索。
对现场工具痕迹的分析根据其原始状态准确地判明与案件有关问题的勘验活动要求在提取之前进行工具痕迹是特定人使用特定工具在特定环境条件下对特定物体作用的唯一结果1．确定现场痕迹是否工具痕迹主要有以下几种痕迹容易误认为工痕（1）动物咬痕：常见的噬咬动物为鼠和兔被破坏的客体主要有电线、电缆、绳索、胶管动物咬痕的特点：多次噬咬、咬力不均、方向各异根据痕迹的形象特征，并结合环境条件加以判断。
附近有无动物出没活动，如有无动物足迹或排泄物、脱落物。
根据痕迹的形象特征－即被破坏部位的形态断面不整齐，常出现凹坑或突尖；线形痕迹粗大而不平行，呈多方向；断面边缘呈锯齿状；被咬断合股线的断头长短不齐．方向不一。
工具剪切痕迹的特点：断面平齐；线痕方向一致；边缘齐整；合股线断面齐整且方向一致。
（2）疲劳断痕：客体承受周期性的反复外力作用后发生的断离疲劳断离的前提：有疲劳源受到的外力超出了端面的张应力极限在多数情况下疲劳源产生在表面或内部的缺陷处。
因为这些缺陷会导致应力集中。
形成缺陷的因素：表面受到破坏：客体表面存在压痕、划痕、磨痕等；内部受到破坏：木材因虫蛀、腐朽、节子、裂纹等内部结构不均匀：金属内部有空隙、异物，密度大小不同等。
疲劳断裂：疲劳断裂面是受到外力的连续作用，使疲劳所产生的断离面(侧面表现为裂纹)不断向前扩展，在先形成的端面上常有灰尘等其它介质侵入，形成陈旧痕迹。
痕迹概述⼤客户版D699H-6T3DG-MC2TX-7PB2B-WVY2R 这个可以我现在⽤的这个⼀、痕迹概述（⼀）痕迹与犯罪痕迹痕迹是指事物的运动在各种载体上遗留下来的印象或形象。
犯罪痕迹是指犯罪⾏为在载体上留下来的印象或形象。
犯罪痕迹可以分为狭义犯罪痕迹和⼴义犯罪痕迹。
⼴义犯罪痕迹是指犯罪⾏为留下来的⼀切印象、形象。
包括犯罪活动时发出的声、光、烟、⾊、味或犯罪活动留下的⼿印、⾜迹、⼯具痕迹等各种形象。
狭义犯罪痕迹是指犯罪⾏为使造痕体与承痕体产⽣接触作⽤或分离作⽤，⽽在作⽤部位上出现的形象反映，即形象痕迹。
痕检检验中指的痕迹即狭义痕迹。
这种痕迹可以在造痕体上反映出造痕体接触部位的外表结构和形态特点。
因此，可以通过检验狭义的犯罪痕迹来确定造痕体，从⽽解决鉴定中的同⼀认定问题。
（⼆）痕迹形成的原理痕迹是事物运动时在客体上遗留的形象，这就决定了痕迹的形成需要有⼒、施⼒物和受⼒物三个必备的⽥间，也就是痕迹形成的三要素：造痕体，承痕体，作⽤⼒。
1、造痕体造痕体是在客体上通过⼒的作⽤形成⾃⼰反映形象的物体，是痕迹反映的主体。
造痕体形成痕迹主要有以下⼏种⽅式：（1）造痕体硬度⼤于承痕体，靠引起对⽅的塑性形变⽽留痕，如打击、撬压痕迹；（2）造痕体⾃⾝的分泌物或其它附着物遗留在承痕体上⽽形成痕迹，如汗液⼿印；（3）造痕体与承痕体接触时粘⾛承痕体表⾯物质⽽留下接触⾯的形态，如减层⼿印。
2、承痕体承痕体指在与造痕体相互作⽤后出现反映造痕体形态特征痕迹的客体，即痕迹的载体。
3、作⽤⼒是使造痕体和承痕体相互作⽤⽽形成痕迹的机械⼒量。
痕迹的形成除了与作⽤⼒⼤⼩、⽅向有关外，还与承痕体的物理性质，特别是机械性能有很密切的关系。
另外，在形成平⾯痕迹时，还必须有汗液、灰尘等中介质。
中介质转移⽅向的不同形成加层或减层平⾯痕迹。
（三）痕迹的分类1、按造痕体的类型不同来分，可以把痕迹分为⼿印、⾜迹、⼯具痕迹、枪弹痕迹和其它痕迹。
（1）⼿印是⼈的⼿指，⼿掌在承痕体留下的痕迹。
实验十一常见工具痕迹的形态和特征反映一、实验目的﹙一﹚了解撬压痕迹、打击痕迹、擦划痕迹、钳剪痕迹、刺切痕迹、割削痕迹的形成机理，并制作工具样本痕迹。
﹙二﹚详细观察常见工具形成痕迹特征的部位及各部位上的特征反映，熟悉常见工具的加工与使用痕迹特征。
二、实验原理﹙一﹚撬压痕迹撬压痕迹是指作案人持工具，以杠杆作用方式破坏客体时，在接触部位形成的痕迹。
按照工具与客体接触的方式不同，撬压痕迹可分为四大类：扩缝撬压、折离撬压、扭转撬压和夹持撬压。
不同撬压方式形成的痕迹具有不同的特点。
﹙二﹚打击痕迹工具与客体发生碰撞作用，在客体的接触部位产生的塑性变形或破坏而形成的痕迹，称为打击痕迹。
打击痕迹是工具施加冲击载荷于客体之上，工具与客体之间没有发生相对运动而产生的痕迹。
按打击的方向与承痕体表现是否垂直，分为垂直打击和倾斜打击两种。
垂直打击和倾斜打击时，均能形成凹陷状打击痕迹，但倾斜打击时，工具的边棱与承痕体接触较多，因此，痕迹多反映出工具边棱的外表结构特点。
﹙三﹚擦划痕迹工具承痕体发生压划作用，在与承痕体接触部位形成的凸凹线条状痕迹，称为擦划痕迹。
形成擦划痕迹必须有工具与客体之间的相对运动，其表现形态为一组平行的线条。
影响擦划痕迹变化的因素主要是作用力和工具与客体接触的角度。
作用力小时，痕迹仅以几条凹线反映工具上凸起部位的结构和位置，整个痕迹较浅。
作用力大时，痕迹不仅能反映出工具上的凸起部位，甚至一些较低的凸凹点都能接触到客体表面，使整个擦痕较深，线痕数量增多。
工具与客体接触的角度对擦划痕迹的影响也很大。
这种角度变化主要有前角、偏角和侧角。
在作用力相同时，前角越大痕迹越深，前角越小痕迹越浅；侧角大时，工具与客体接触面较大，痕迹较宽，侧角小时，工具与客体接触面较小，痕迹只反映工具的局部特征；工具与客体接触的偏角在0～180°之间，偏角为90°时，痕迹最宽，大于或小于90°时，痕迹变窄。
擦划痕迹的种类特征有痕迹面的宽度、线痕的总体形状。
工具痕迹一、工具痕迹的概念及作用1、概念：工具痕迹简称工痕，指犯罪分子持工具破坏（或侵害）某种客体时，在接触部位上留下的痕迹。
2、工具痕迹的作用（1）分析作案手段（2）分析作案人的职业特点（3）根据现场痕迹串并案件（4）根据现场工具痕迹揭露伪造现场（5）推断作案工具的种类（6）认定作案工具二、工具与客体的接触关系（一）接触状态1、切划接触——切划接触时形成的痕迹呈线条状，故称线条状痕迹或称线型痕迹。
2、印压接触——形成痕迹时，工具与客体的接触点不改变，这种接触即为印压接触。
夹持痕迹（二）工痕的基本形状与特征反映1、线条状痕迹（1）形态结构痕起缘——开始形成痕迹的地方痕止缘——终止形成痕迹的地方痕迹面——痕起缘与痕止缘中间的部位（2）特征反映种类特征：线痕的宽窄、形状。
个别特征：单一凸线或凹线的具体结构形态。
其中粗大的、明显的、连贯的凹凸线痕是质量好的特征。
2、凹陷状痕迹（1）形态结构痕起缘——开始形成痕迹的地方痕底——终止形成痕迹的部位痕止缘——终止形成痕迹的边缘痕壁——痕起缘与痕止缘的中间地方（2）特征反映种类特征：痕迹的形状、大小个别特征：单一凹凸坑丘的具体结构形态，其中稀有的、明显的、稳定的凹凸坑丘是质量最好的特征。
凹陷状痕迹主要包括：撬压、打击痕迹。
线条状痕迹主要包括：擦划、钳剪、刺切、割削痕迹。
（三）工具痕迹的种类1、撬压痕迹（1）概念：犯罪分子持工具利用杠杆作用破坏客体时，在接触部位形成的痕迹。
（2）痕迹的特点：多为凹陷状痕迹，并常伴有擦划线条痕迹；痕迹成对出现，一个在支点，一个在重点，两点对应，方向相反。
2、打击痕迹（1）概念：犯罪分子利用所持的工具，快速运动形成的碰撞作用破坏客体时，在接触部位形成的痕迹。
（2）痕迹的特点：多为凹陷状痕迹，一般情况下，每打击一次，形成一处痕迹，形成的凹陷状其痕止缘部位常是工具的边角或突出部位形成的。
3、擦划痕迹（1）概念：犯罪分子持工具对客体表层在压划作用下形成的线条状痕迹。

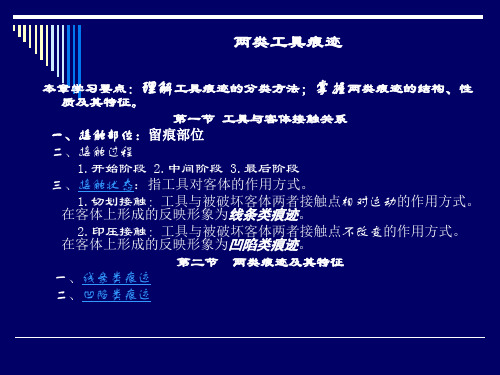

两类工具痕迹工具痕迹是犯罪嫌疑人持械破坏或侵害客体时在接触部位因受力引起的塑性形变。
工具与客体的接触方式有切划接触和印压接触两种；一些情况下出现混合接触。
“两类痕迹”的由来1、线条类痕迹-切划接触2、凹陷类痕迹—印压接触1、形成线条类痕迹被破坏客体与工具在切划接触状态下而产生的变形。
2、性质线条类痕迹以线条的凸凹起伏形态反映工具接触部位的特征，且凸凹像相反。
线条类痕迹3、特征以线条的凸凹Array起伏形态反映工具接触部位的特征，且凸凹像相反。
痕起缘痕迹面痕止缘线条类痕迹（1）作用力的大小（2）作用力的方向（3）作用点的位置4、变化五公斤压力十公斤压力二十公斤压力线痕数量和间距的变化线条类痕迹5、形成工具（1）钳剪类工具（2）螺钉旋具类工具（3）刀类工具线条类痕迹5、形成工具（4）锯类工具（5）钻类工具1、形成凹陷类痕迹 被破坏客体与工具在印压接触状态下而产生的变形。
2、性质凹陷类痕迹以凸凹坑丘的形态反映工具接触部位的特征，且凸凹像相反。
3、特征凹陷类痕迹轮廓尺寸稳定、稀有、明显的凸凹坑丘。
3、特征凹陷类痕迹轮廓尺寸稳定、稀有、明显的凸凹坑丘。
3、特征凹陷类痕迹轮廓尺寸稳定、稀有、明显的凸凹坑丘。
4、结构凹陷类痕迹痕起缘、痕迹壁痕止缘、痕底5、变化凹陷类痕迹凹陷类痕迹6、形成工具（1）钳剪类工具（2）螺钉旋具类工具（3）打击类工具小 结。
遗留样本：作案工具在正常生产活动过程中因使用而在相应客体上产生的变形。
工具损毁、无法找到等情况出现时，有条件的可以利用遗留样本来同现场痕迹进行比对。
依法对嫌疑人家中、工作单位、可能藏匿与犯罪有关物证的地方进行秘密或公开搜查。
实验样本：利用嫌疑工具留痕部位在相应材质上模拟现场痕迹形成条件而制成的痕迹称作实验样本。
目的：把工具上的特征反映到实验样本上，使工具上的特征变成与现场痕迹凹凸结构一致的特征，以利于比对检验；验证工具留痕条件、留痕部位是否正确。
制作要求：原则上选材与被破坏客体物理性质相同；不能因为选才不当而破坏工具的特性；重现痕迹的形成情况。
制作“五合样本”：选材适合；破坏方式相同；施力大小相同，反映在破坏程度、痕迹深浅上；破坏施力方向、角度相同；接触部位要准确。
材质相同、硬度相同、处理工艺相同、木材干湿程度相同（切面、横顺纹相同）、表面光滑程度、油漆成分相同等. 实际操作时均是从软到硬，逐渐接近现场客体的条件。
如：颅骨上的打击痕迹——可选厚纸板、硬杂木薄板、必要时可用猪狗的骨板。
金属上的压痕、切划痕迹——可选铅片、铝片。
钳剪痕迹——可选铅丝、铝丝、紫铜线材、逐渐接近现场客体的硬度。
工具痕迹学：运用物理、材料力学等相关学科的原理和方法来研究案件现场中工具痕迹的形成和变化、类型与特点、分析推断的方法及检验的一门刑事技术科学。
工痕研究内容：工痕的形成机理及变化规律；现场勘查、分析利用工痕的方法；工痕的检验技术；工痕建档及自动识别；工痕的相关学科的有关基础理论。
工具痕迹：犯罪嫌疑人持械破坏（或侵害）某种物体时在接触部位引起的变形。
工痕的形成：作用力，改变物体运动状态，使承受客体内部质点位移而发生变形；应力：由外力引起内力在单位面积的大小称为应力；应变：承受客体在外力作用下，沿力的作用方向发生单位长度的变形量称为应变。
被破坏客体，硬度：即客体抵抗其它硬物压入表面的能力；强度：即客体在外力作用下抵抗产生塑性变形和断离的能力；塑性：即指客体在外力作用下产生变形，并在外力取消后仍能保持不可恢复的永久性变形的能力，表现为延伸率、平面收缩率；脆性：指客体在外力作用下稍有塑性变形就发生断裂或破碎的性质。
