机电电气试题题库及答案一、单项选择题1. 电流通过导体时，其内部的自由电子将受到电场力的作用而发生定向移动，形成电流。

请问电流的方向是与自由电子的定向移动方向相同的吗？A. 是B. 不是正确答案：B2. 在三相交流电系统中，下列哪项描述是错误的？A. 三相交流电由三个相位差120度的交流电组成B. 三相交流电可以提供恒定的功率输出C. 三相交流电的电压和电流都是正弦波形D. 三相交流电的相电压是线电压的一半正确答案：D3. 变压器的主要功能是什么？A. 改变电压B. 改变电流C. 改变电阻D. 改变功率正确答案：A二、多项选择题1. 下列哪些因素会影响电动机的效率？A. 电动机的材料B. 电动机的负载C. 电动机的绝缘等级D. 电动机的冷却方式正确答案：A, B, D2. 电气控制系统中，继电器的作用包括哪些？A. 实现远程控制B. 实现自动控制C. 提供过载保护D. 转换电压和电流正确答案：A, B, D三、判断题1. 在直流电路中，电压的方向是从负极指向正极。

（）正确答案：错误2. 星形连接的三相电动机，其线电流等于相电流。

（）正确答案：正确四、简答题1. 简述三相异步电动机的工作原理。

答：三相异步电动机的工作原理基于电磁感应和电磁力定律。

当三相交流电通入电动机的定子绕组时，定子绕组产生旋转磁场。

这个旋转磁场通过电磁感应在转子绕组中产生电流，转子电流与旋转磁场相互作用产生电磁力，使转子旋转。

由于转子的转速总是略低于旋转磁场的同步速度，因此称为异步电动机。

2. 什么是安全电压，安全电压的标准是多少？答：安全电压是指在一定条件下，人体接触时不会造成生命危险的电压。

根据国家标准，安全电压的标准是不高于36V。

五、计算题1. 已知一个纯电阻电路，其电阻为50Ω，通过电阻的电流为2A，求该电路的电压。

解：根据欧姆定律，电压U = 电流I × 电阻R。

U = 2A × 50Ω = 100V。

电机学考试题+参考答案一、判断题（共100题，每题1分，共100分）1.异步电动机在额定运行时效率较高。

（）A、正确B、错误正确答案：A2.电机和变压器常用的铁心材料为软磁材料。

()A、正确B、错误正确答案：A3.通常同步调相机都工作于过励状态，以便从电网吸收容性无功功率，改善电网功率因数。

（）A、正确B、错误正确答案：A4.增大异步电动机电源电压，电磁转矩增大，有功功率增大，异步电动机的功率因数升高。

（）A、正确B、错误正确答案：B5.铁磁材料在初始磁化阶段内磁场随外磁场变化较快。

()A、正确B、错误正确答案：B6.当交流电源电压加到变压器的一次绕组后，在变压器铁芯中产生的交变磁通将分别在一次侧绕组和二次侧绕组中产生感应电动势A、正确B、错误正确答案：A7.变压器的空载电流又称为励磁电流，主要作用是建立磁场，同时还提供铁芯损耗。

()A、正确B、错误正确答案：A8.异步电动机采用变比为2的自耦变压器起动，起动电流变成直接起动时的1/4。

（）A、正确B、错误正确答案：B9.并网运行的同步发电机在撤掉原动机后，转速会先下降后在升高至同步逮。

（）A、正确B、错误正确答案：A10.电动机的电磁转矩与电源电压的平方成正比。

（）A、正确B、错误正确答案：A11.同步发电机的内功率因数角由负载性质决定。

（）A、正确B、错误正确答案：B12.变压器的电压比是指一、二次绕组的额定线电压之比。

()A、正确B、错误正确答案：A13.凸极同步发电机和隐极同步发电机的电磁功率计算公式是相同的。

（）A、正确B、错误正确答案：B14.深槽和双笼型异步电动机运行性能和普通笼型异步电动机相比，起动性能好，运行性能相同。

（）。

A、正确B、错误正确答案：B15.采用短距与分布绕组的方法我们就能够获得最理想的电动势。

（）A、正确B、错误正确答案：B16.同步发电机的励磁系统只起调压作用。

（）A、正确B、错误正确答案：B17.产生磁通的载流线圆称为励磁绕组，励磁绕组中的电流称为肠酸单施，…能端出可以是交准，直流的酸电流产生磁场为值定磁场，交流肠磁电流产生硬场为文发磁场。

试题库及答案一、名词解释：（每题5分）四、选择：（每题3分）1、下列元件中，开关电器有 A 。

(C)A、组合开关B、接触器C、行程开关D、时间继电器2、下列元件中，主令电器有 A 。

(C)A、熔断器B、按钮C、刀开关D、速度继电器3、熔断器的作用是 C 。

(C)A、控制行程B、控制速度C、短路或严重过载D、弱磁保护4、低压断路器的型号为DZ10-100，其额定电流是B 。

(B)A、10AB、100AC、10~100AD、大于100A5、接触器的型号为CJ10-160，其额定电流是 B 。

(B)A、10AB、160AC、10~160AD、大于160A6、交流接触器的作用是 A 。

(C)A、频繁通断主回路B、频繁通断控制回路C、保护主回路D、保护控制回路7、交流接触器在不同的额定电压下，额定电流B 。

(A)A、相同B、不相同C、与电压无关D、与电压成正比8、下面 D 不是接触器的组成部分。

(B)A、电磁机构B、触点系统C、灭弧装置D、脱扣机构9、时间继电器的作用是 D 。

(C)A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路10、若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将 B 。

(A)A、延时触头反转180°B、电磁系统反转180°C、电磁线圈两端反接D、活塞反转180°11、通电延时时间继电器的线圈图形符号为 B 。

(C)A、B、C、D、12、延时断开常闭触点的图形符号是 B 。

(C)A、B、C、D、13、通电延时时间继电器，它的延时触点动作情况是 A 。

(A)A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作14、断电延时时间继电器，它的延时触点动作情况是 B 。

(A)A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作15、热继电器的整定值为，则动作范围应选用 D 。

电机考试题及答案一、单项选择题（每题2分，共20分）1. 电机的转子绕组中产生的是（）。

A. 直流电B. 交流电C. 脉冲电D. 静电答案：B2. 直流电机的换向器的作用是（）。

A. 改变电流方向B. 改变磁场方向C. 改变电机转速D. 改变电机转矩答案：A3. 同步电机的同步转速与（）有关。

A. 电源频率B. 极对数C. 电机转矩D. 电机转速答案：B4. 异步电机的转子转速总是（）同步转速。

A. 高于B. 低于C. 等于D. 无关系答案：B5. 电机的效率是指（）。

A. 输出功率与输入功率之比B. 输入功率与输出功率之比C. 机械功率与电功率之比D. 电功率与机械功率之比答案：A6. 电机的起动电流通常为额定电流的（）倍。

A. 5-7B. 3-5C. 7-10D. 10-15答案：C7. 电机的额定功率是指电机在（）下长期运行时的功率。

A. 最大负荷B. 最小负荷C. 额定负荷D. 空载答案：C8. 电机的额定电压是指电机在（）下运行时的电压。

A. 最大负荷B. 最小负荷C. 额定负荷D. 空载答案：C9. 电机的额定频率是指电机在（）下运行时的频率。

A. 最大负荷B. 最小负荷C. 额定负荷D. 空载答案：C10. 电机的额定转速是指电机在（）下运行时的转速。

A. 最大负荷B. 最小负荷C. 额定负荷D. 空载答案：C二、多项选择题（每题3分，共15分）11. 电机的损耗包括（）。

A. 铜损B. 铁损C. 机械损耗D. 附加损耗答案：ABCD12. 电机的起动方式有（）。

A. 直接起动B. 星-三角起动C. 自耦变压器起动D. 变频起动答案：ABCD13. 电机的调速方法包括（）。

A. 变频调速B. 变极调速C. 变压调速D. 滑差调速答案：ABCD14. 电机的保护措施包括（）。

A. 过载保护B. 短路保护C. 过热保护D. 欠压保护答案：ABCD15. 电机的运行状态包括（）。

A. 空载运行B. 满载运行C. 轻载运行D. 超载运行答案：ABCD三、填空题（每题2分，共20分）16. 电机的额定功率是指电机在________下长期运行时的功率。

电机考试题及答案一、选择题（每题2分，共20分）1. 电机的三相绕组在空间上相隔多少度？A. 30度B. 60度C. 90度D. 120度答案：D2. 同步电机的转子转速与什么有关？A. 转子的电阻B. 转子的电流C. 电源频率D. 负载大小答案：C3. 异步电机的转差率是指什么？A. 转子转速与同步转速之比B. 转子转速与同步转速之差C. 转子转速与电源频率之比D. 转子转速与电源频率之差答案：B4. 电机的额定功率是指什么？A. 电机的输入功率B. 电机的输出功率C. 电机在额定条件下的功率D. 电机的最大输出功率答案：C5. 电机的效率是如何定义的？A. 电机输出功率与输入功率之比B. 电机输入功率与输出功率之和C. 电机输入功率与输出功率之差D. 电机输出功率与额定功率之比答案：A6. 电机的起动电流通常比额定电流大多少？A. 3-5倍B. 5-7倍C. 7-9倍D. 9-11倍答案：B7. 电机的额定电压是指什么？A. 电机的最高工作电压B. 电机的最低工作电压C. 电机在额定条件下的工作电压D. 电机在任何条件下的工作电压答案：C8. 电机的额定电流是指什么？A. 电机的最大工作电流B. 电机的最小工作电流C. 电机在额定条件下的工作电流D. 电机在任何条件下的工作电流答案：C9. 电机的额定转速是指什么？A. 电机的最高转速B. 电机的最低转速C. 电机在额定条件下的转速D. 电机在任何条件下的转速答案：C10. 电机的额定负载是指什么？A. 电机能承受的最大负载B. 电机能承受的最小负载C. 电机在额定条件下的负载D. 电机在任何条件下的负载答案：C二、填空题（每空2分，共20分）11. 电机的额定功率Pn是指电机在______条件下的功率。

答案：额定12. 电机的额定电压Un是指电机在______条件下的电压。

答案：额定13. 电机的额定电流In是指电机在______条件下的电流。

电机与电气控制技术电机与电气控制技术试卷（练习题库）1、低压电器2、主令电器3、熔断器4、时间继电器5、气原理图6、联锁7、自锁电路8、零压保护9、欠压保护10、星形接法11、三角形接法12、减压起动13、主电路14、辅助电路15、速度继电器16、继电器17、热继电器18、交流继电器19、全压起动20、电压21、触头22、电磁结构23、电弧24、接触器25、温度继电器26、电气控制系统27、变极调速28、电器元件位置图29、电器元件接线图30、变频调速31、常用的低压电器是指工作电压在交流OV以下、直流OV以下的电器。

32、选择低压断路器时，额定电压或额定电流应（）电路正常工作时的电压和电流。

33、行程开关也称O开关，可将（）信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或34、按钮常用于控制电路，O色表示起动，（）色表示停止。

35、熔断器是由（）两部分组成的。

36、多台电动机由一个熔断器保护时，熔体额定电流的计算公式为（）37、交流接触器是一种用来O接通或分断O电路的自动控制电器。

38、交流接触器共有O个触头，其中主触头为O个，辅助触头为O个。

39、时间继电器是一种触头（）的控制电器。

40、一般速度继电器的动作转速为Or∕min,复位转速为Or∕min o41、三相异步电动机的能耗制动可以按（）原则和O原则来控制。

42、反接制动时，当电机接近于O时，应及时（）。

43、双速电动机的定子绕组在低速时是（）联结，高速时是O联结。

44、通常电压继电器O联在电路中，电流继电器O联在电路中。

45、自锁电路是利用（）来保持输出动作，又称“自保持环节”。

46、在机床电气线路中异步电机常用的保护环节有（）、（）和（）。

47、电气原理图一般分为（）和（）两部分画出。

48、电气原理图一般由（）和（）组成83、直流电源用O线画出84、原理图中的各电器元件只画出其O部件85、原理图中的各电器触点按O画出86、原理图中线路连接点用O标出87、原理图中电器元件的数据和型号一般用O写字体标注88、电器元件布置图中，体积大的放在（）方89、安装接线图的电器元件的图形应与电气原理图标注O90、O和（）统称电气的联琐控制91、低压电器按操作方式分为（）和（）92、电磁结构是电磁式电器的O元件93、电磁线圈按电压种类分为（）和（）两种94、电磁线圈按与电路连接方式分（）和（）连种95、触头的形式有O三种96、触头按原始状态分O两种97、触头按控制电路分O两种98、O在接通和断开电路时有利于灭弧99、动静触点间存在的电阻称O100、接触器主要用于自动控制OIOK 接触器的触头有O两种102、接触器的额定通断能力是指主触头在规定条件下可靠O的电流值103、接触器的额定电压是指主触头（）的电压值104、线圈额定电压指线圈O的电压105、接触器允许操作频率是指在每小时内允许的O频率。

班级__________________姓名_________________学号___________________------------------------------------装-------------------订------------------线----------------------------------电机与电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：自动控制系统中用于发送控制指令的电器。

3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：一种触头延时接通或断开的控制电器。

5、电气原理图:电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁:“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护: 为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护: 在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

12、减压起动:电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路:辅助电路是小电流通过电路15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：是利用电流的热效应原理来工作的保护电器。

电机与电气控制技术试题电机与电气控制技术试卷一、选择题（每1小题1分后，共30分后）1、某交流接触器在额定电压380v时的额定工作电流为100a，故它能控制的电机功率约为。

（1kw约为2a电流）a、50kwb、20kwc、100kw6、下列电器中不能实现短路保护的是。

a、熔断器b、热继电器c、空气控制器d、过电流继电器7、按下无机按钮时。

a、动断点先断开b、动合点先闭合c、动断动合点同时动作8、热继电器负载时双金属片伸展就是由于双金属片的。

a、机械强度不同b、热膨胀系数不同c、温差效应二、填空题（每空1分后，共20分后）8、熔断器熔体允许长期通过1.2倍的额定电流，当通过的越大，熔体熔断的越短。

9、凡是继电器感测器元件获得动作信号后，其阀必须一段时间才动作的电器称作继电器。

11、热继电器就是利用电流的原理去工作的维护电器。

它在电路中主要用做三相异步电动机的14、主令电器种类多样，常用的主令电器存有和等。

1.低压电器通常是指工作在交流电压小于()v、直流电压小于（）v的电路中起通、断、维护、掌控或调节作用的电器设备3、电气控制系统中常用的保护环节有_______、_______、_______、_______和弱磁保护等。

三、判断题（每题1分后，共10分后）1、一台额这电压为220v的交流接触器在交流220v和直流220v的电源上均可使用。

（）2、交流接触器通电后如果铁心吕齐县中断，将引致圈焚毁。

（）3、交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生震动与噪声。

（）4、直流接触器比交流接触器更适用于频繁操作的场合。

（）5、低压断路器又称为自动空气开关。

（）6、只要另加电压不变化，交流电磁铁的吸力在吕齐县前、后就是维持不变的。

（）7、直流电磁铁励磁电流的大小与行程成正比。

（）8、闸刀开关可以用作分断万萨县的电动机。

（）9、熔断器的维护特性就是反华时限的。

（）10、扰动断路器具备失压维护的功能。

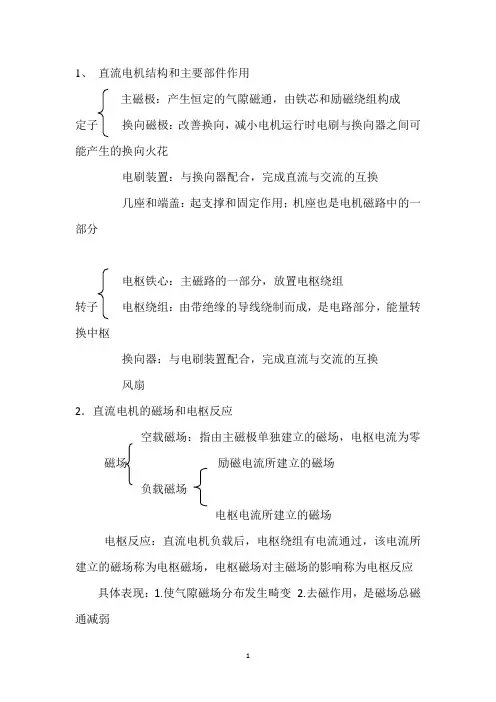

1、直流电机结构和主要部件作用主磁极：产生恒定的气隙磁通，由铁芯和励磁绕组构成定子换向磁极：改善换向，减小电机运行时电刷与换向器之间可能产生的换向火花电刷装置：与换向器配合，完成直流与交流的互换几座和端盖：起支撑和固定作用；机座也是电机磁路中的一部分电枢铁心：主磁路的一部分，放置电枢绕组转子电枢绕组：由带绝缘的导线绕制而成，是电路部分，能量转换中枢换向器：与电刷装置配合，完成直流与交流的互换风扇2．直流电机的磁场和电枢反应空载磁场：指由主磁极单独建立的磁场，电枢电流为零磁场励磁电流所建立的磁场负载磁场电枢电流所建立的磁场电枢反应：直流电机负载后，电枢绕组有电流通过，该电流所建立的磁场称为电枢磁场，电枢磁场对主磁场的影响称为电枢反应具体表现：1.使气隙磁场分布发生畸变2.去磁作用，是磁场总磁通减弱3. 直流电机的感应电势和电磁转矩计算公式，影响因素直流电机的感应电势：影响因素：电枢电势(V)正比于每极磁通φ（韦伯)和转速n （r/min), 与磁密分布无关直流电机的电磁转矩：影响因素：它的电磁转矩正比于每极磁通和电枢电流。

直流电机的电磁功率4.直流发电机的外特性（他励和并励）他励直流发电机：定义：n ＝额定转速， I f ＝常数， Ua ＝f （ I a ）Ua=E a -I a R a =n C e φ- I a R a 外特性下垂原因：1.电枢回路上的电阻压降增加2.负载电流增大，电枢反应的去磁作用增强，电动势减小并励直流发电机：定义：n ＝额定转速， R f ＝常数， U ＝f （ I ）nCe n apNE a ⋅⋅=⋅⋅=φφ60a M a em I C I a pNM ⋅⋅=⋅⋅=φφπ2π260=eM CC 机械功率→Ω⋅=⋅⋅⋅⋅=⋅⋅⋅=⋅=ema M ae a a em MI n C I n C I E P φπφ602外特性下垂原因：1.电枢回路上的电阻压降增加2.负载电流增大，电枢反应的去磁作用增强，电动势减小3.端电压下降，引起励磁电流减小，使U 进一步减小 5.并励发电机的自励条件和自励过程并励直流发电机的自激过程1）当电机内部有剩磁时，原动机带动电枢旋转时切割剩磁，产生剩磁电动势2）若励磁绕组与电枢绕组并联极性正确，即使此时励磁绕组中电流所建立的磁动势与原先的剩磁方向一致，则电枢电动势因为磁场的增强而增大，则励磁电流也增大（ U 0 ＝ I f R f ）。
