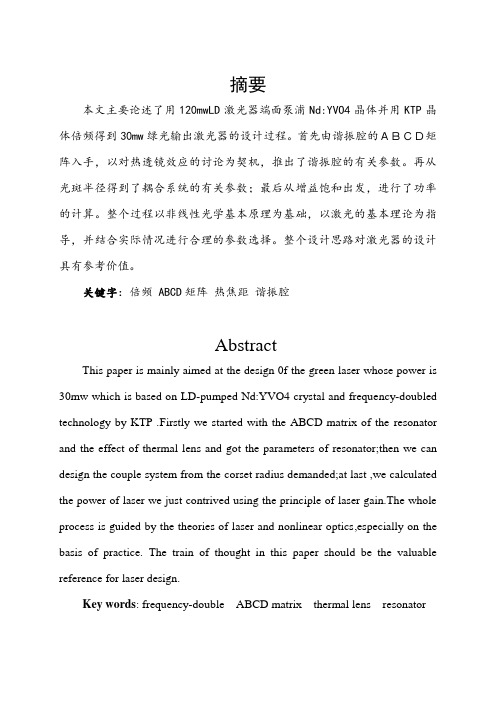

摘要本文主要论述了用120mwLD激光器端面泵浦Nd:YVO4晶体并用KTP 晶体倍频得到30mw绿光输出激光器的设计过程。
首先由谐振腔的ＡＢＣＤ矩阵入手，以对热透镜效应的讨论为契机，推出了谐振腔的有关参数。
再从光斑半径得到了耦合系统的有关参数；最后从增益饱和出发，进行了功率的计算。
整个过程以非线性光学基本原理为基础，以激光的基本理论为指导，并结合实际情况进行合理的参数选择。
整个设计思路对激光器的设计具有参考价值。
关键字：倍频ABCD矩阵热焦距谐振腔AbstractThis paper is mainly aimed at the design 0f the green laser whose power is 30mw which is based on LD-pumped Nd:YVO4 crystal and frequency-doubled technology by KTP .Firstly we started with the ABCD matrix of the resonator and the effect of thermal lens and got the parameters of resonator;then we can design the couple system from the corset radius demanded;at last ,we calculated the power of laser we just contrived using the principle of laser gain.The whole process is guided by the theories of laser and nonlinear optics,especially on the basis of practice. The train of thought in this paper should be the valuable reference for laser design.Key words: frequency-double ABCD matrix thermal lens resonator1概论这一节主要对本文涉及到的相关重要概念，理论等做一简明扼要的介绍。
激光课程设计
1.激光器的种类及工作原理，包括气体激光器、固体激光器、半导体激光器等；
2.激光束的特性，如单色性、相干性、方向性等；
3.激光在医学、工业、通信等领域的应用案例分析，如激光手术、激光切割、光纤通信等；
4.激光技术的未来发展趋势，如激光能源、激光推进器等；
5.结合实际操作，进行激光实验活动，培养学生的动手能力和科学思维。
5.组织学生进行课堂讨论，分析激光技术的伦理问题，培养学生对科技与社会关系的思考能力。
5、教学内容
《激光课程设计》
1.激光在精密制造领域的应用，如激光微加工、激光雕刻技术在集成电路制造中的应用；
2.探索激光在科研领域的创新应用，如激光冷却、激光捕获等物理实验技术；
3.介绍激光在国家安全方面的应用，如激光武器、激光防御系统等；
4.结合实际案例，分析激光技术在可持续发展中的作用，如激光在清洁能源、节能减排方面的应用；
5.设计一系列激光科技创新项目，鼓励学生提出自己的创意和解决方案，培养其科学探究和问题解决能力。
激光课程设计
一、节：八年级物理第四章第四节《光现象的应用——激光》
内容列举：
1.激光的产生原理及其特点；
2.激光在生活中的应用实例；
3.激光的安全知识及其防护措施；
4.简单的激光实验：激光准直、激光反射、激光折射；
5.激光在科技发展中的重要作用。
2、教学内容
《激光课程设计》
4、教学内容
《激光课程设计》
1.深入探讨激光的物理特性，包括波长、频率、功率等关键参数对激光应用的影响；
2.研究激光与物质的相互作用，如激光焊接、激光打标的工作机制；
3.分析激光在新能源领域的应用，例如激光诱导击穿光谱技术（LIBS）在元素分析中的应用；
2.激光束的特性，如单色性、相干性、方向性等；
3.激光在医学、工业、通信等领域的应用案例分析，如激光手术、激光切割、光纤通信等；
4.激光技术的未来发展趋势，如激光能源、激光推进器等；
5.结合实际操作，进行激光实验活动，培养学生的动手能力和科学思维。
5.组织学生进行课堂讨论，分析激光技术的伦理问题，培养学生对科技与社会关系的思考能力。
5、教学内容
《激光课程设计》
1.激光在精密制造领域的应用，如激光微加工、激光雕刻技术在集成电路制造中的应用；
2.探索激光在科研领域的创新应用，如激光冷却、激光捕获等物理实验技术；
3.介绍激光在国家安全方面的应用，如激光武器、激光防御系统等；
4.结合实际案例，分析激光技术在可持续发展中的作用，如激光在清洁能源、节能减排方面的应用；
5.设计一系列激光科技创新项目，鼓励学生提出自己的创意和解决方案，培养其科学探究和问题解决能力。
激光课程设计
一、节：八年级物理第四章第四节《光现象的应用——激光》
内容列举：
1.激光的产生原理及其特点；
2.激光在生活中的应用实例；
3.激光的安全知识及其防护措施；
4.简单的激光实验：激光准直、激光反射、激光折射；
5.激光在科技发展中的重要作用。
2、教学内容
《激光课程设计》
4、教学内容
《激光课程设计》
1.深入探讨激光的物理特性，包括波长、频率、功率等关键参数对激光应用的影响；
2.研究激光与物质的相互作用，如激光焊接、激光打标的工作机制；
3.分析激光在新能源领域的应用，例如激光诱导击穿光谱技术（LIBS）在元素分析中的应用；
激光原理课程设计
激光原理课程设计一、教学目标本课程旨在让学生了解和掌握激光原理的基本概念、产生机制、传播特性及其应用。
通过本课程的学习，学生将能够：1.描述激光的基本特性，如单色性、相干性和方向性。
2.解释激光产生的物理原理，包括激发态、稳态和放大过程。
3.分析激光的传播规律，如波动方程、干涉和衍射现象。
4.探讨激光在各个领域的应用，如通信、医疗、加工等。
在技能目标方面，学生将能够：1.运用数学方法解决激光相关问题，如波动方程的求解。
2.进行简单的激光实验，如激光器的搭建和特性测量。
3.分析实际应用中的激光问题，如激光通信的原理和系统设计。
在情感态度价值观目标方面，学生将能够：1.认识到激光技术在现代科技发展中的重要地位和作用。
2.培养对激光技术的兴趣和好奇心，激发创新精神。
3.理解激光技术在实际应用中的伦理和安全性问题，具备良好的职业道德素养。
二、教学内容本课程的教学内容主要包括以下几个部分：1.激光的基本概念：激光的定义、发展历程及特点。
2.激光的产生原理：激发态、稳态和放大过程，激光器的类型及工作原理。
3.激光的传播特性：波动方程、干涉、衍射和偏振现象。
4.激光的调制与检测：调制方式、检测原理及设备。
5.激光应用领域：通信、医疗、加工、科研等。
教学大纲安排如下：第1-2课时：激光的基本概念和发展历程。
第3-4课时：激光的产生原理和激光器类型。
第5-6课时：激光的传播特性及其数学描述。
第7-8课时：激光的调制与检测技术。
第9-10课时：激光在各个领域的应用实例。
三、教学方法为了提高教学效果，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。
1.讲授法：用于传授激光基本原理和知识，引导学生掌握核心概念。
2.讨论法：鼓励学生就激光技术的热点问题和实际应用展开讨论，培养思辨能力和团队合作精神。
3.案例分析法：分析典型激光应用案例，让学生了解激光技术在实际工程中的应用。
4.实验法：进行激光器搭建和特性测量实验，培养学生的动手能力和实验技能。
固体激光器光路设计_激光原理课程设计报告

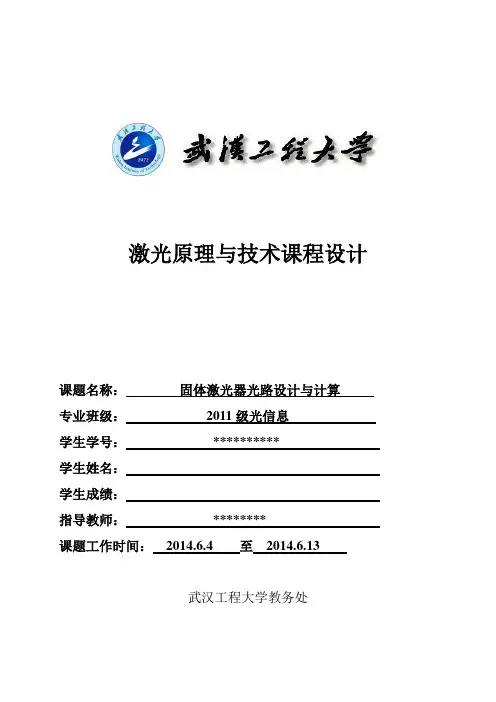

WORD文档下载可编辑激光原理与技术课程设计课题名称：固体激光器光路设计与计算专业班级： 2011级光信息学生学号： ********** 学生姓名：学生成绩：指导教师： ******** 课题工作时间： 2014.6.4 至 2014.6.13武汉工程大学教务处侧泵激光器腔长480mm，输出镜曲率半径为5m，聚焦透镜离输出镜焦距为45mm，计算经聚焦以后的激光光斑直径。
用Matlab软件计算输出（用Q参数方法计算，写出Matlab程序）前言 (9)第一章半导体泵浦激光器原理和应用 (9)1.1 激光原理 (10)1.2 半导体泵浦激光器的应用 (11)第二章激光器的设计过程 (12)2.1 半导体泵浦激光器设计方案 (12)2.2 激光器的设计图 (12)2.3 计算聚焦后激光光斑直径 (13)2.4 聚焦透镜焦距与光斑半径的关系 (15)第三章总结 (17)参考文献 (17)激光是二十世纪最重大、最实用的发明之一。
1917年爱因斯坦提出受激辐射理论，1958年12月肖洛和汤斯发明激光原理，1960年7月梅曼制成世界第一台红宝石激光器。
激光具有方向性好、亮度高、单色性好、相干性好等特点，应用领域十分广泛。
半导体泵浦532nm绿光激光器具有波长短、光子能量高、在水中传输距离远和人眼敏感等优点，效率高、寿命长、体积小、可靠性好。
近几年在光谱技术、激光医学、信息存储、彩色打印、水下通讯、激光技术等科学研究及国民经济许多领域中展示出极为重要的应用，成为各国研究的重点。
自第一台红宝石激光器问世，固体激光器就一直占据了激光器发展的主导地位，特别是在20 直占据了激光器发展的主导地位，特别是在20 世纪80 世纪80 年代出现的半导体激光器以及在此基础上出现的全固化固体激光器更因为体积小、重量轻、效率高、性能稳定、可靠性好和寿命长等优点，逐渐成为光电行业中最具发展前途的领域。
目前世界范围内销售的商品固体激光器已有500 余种，但从1998 已有500 余种，但从1998 年开始，固体激光器中的Nd:YAG 中的Nd:YAG 激光器的市场占有率和销售额已升为第一位。
固体激光器原理固体激光器
固体激光器原理-固体激光器固体激光器发展历程固体激光器发展历程固体激光器用固体激光材料作为工作物质的激光器。
1960年，梅曼发明的红宝石激光器就是固体激光器，也是世界上第一台激光器。
固体激光器一般由激光工作物质、激励源、聚光腔、谐振腔反射镜和电源等部分构成。
这类激光器所采用的固体工作物质，是把具有能产生受激发射作用的金属离子掺入晶体而制成的。
在固体中能产生受激发射作用的金属离子主要有三类：(1)过渡金属离子；(2)大多数镧系金属离子；(3)锕系金属离子。
这些掺杂到固体基质中的金属离子的主要特点是：具有比较宽的有效吸收光谱带，深圳市星鸿艺激光科技有限公司专业生产激光打标机，激光焊接机,深圳激光打标机,东莞激光打标机比较高的荧光效率，比较长的荧光寿命和比较窄的荧光谱线，因而易于产生粒子数反转和受激发射。
用作晶体类基质的人工晶体主要有：刚玉、钇铝石榴石、钨酸钙、氟化钙等，以及铝酸钇、铍酸镧等。
用作玻璃类基质的主要是优质硅酸盐光学玻璃，例如常用的钡冕玻璃和钙冕玻璃。
与晶体基质相比，玻璃基质的主要特点是制备方便和易于获得大尺寸优质材料。
对于晶体和玻璃基质的主要要求是：易于掺入起激活作用的发光金属离子；；具有适于长期激光运转的物理和化学特性。
晶体激光器以红宝石和掺钕钇铝石榴石为典型代表。
玻璃激光器则是以钕玻璃激光器为典型代表。
工作物质固体激光器的工作物质，由光学透明的晶体或玻璃作为基质材料，掺以激活离子或其他激活物质构成。
这种工作物质一般应具有良好的物理－化学性质、窄的荧光谱线、强而宽的吸收带和高的荧光量子效率。
玻璃激光工作物质容易制成均匀的大尺寸材料，可用于高能量或高峰值功率激光器。
但其荧光谱线较宽，热性能较差，不适于高平均功率下工作。
常见的钕玻璃有硅酸盐、磷酸盐和氟磷酸盐玻璃。
80年代初期，研制成功折射率温度系数为负值的钕玻璃，可用于高重复频率的中、小能量激光器。
晶体激光工作物质一般具有良好的热性能和机械性能，窄的荧光谱线，但获得优质大尺寸材料的晶体生长技术复杂。
