关于冲激水浴除尘器的一些探讨(精)

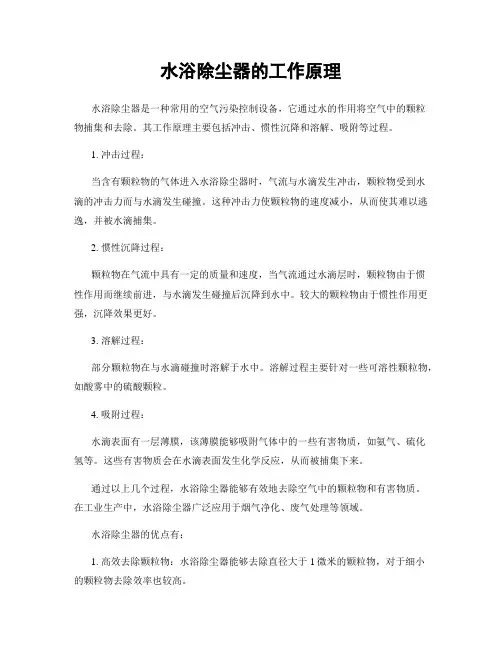

水浴除尘器的工作原理水浴除尘器是一种常用的空气污染控制设备，它通过水的作用将空气中的颗粒物捕集和去除。

其工作原理主要包括冲击、惯性沉降和溶解、吸附等过程。

1. 冲击过程：当含有颗粒物的气体进入水浴除尘器时，气流与水滴发生冲击，颗粒物受到水滴的冲击力而与水滴发生碰撞。

这种冲击力使颗粒物的速度减小，从而使其难以逃逸，并被水滴捕集。

2. 惯性沉降过程：颗粒物在气流中具有一定的质量和速度，当气流通过水滴层时，颗粒物由于惯性作用而继续前进，与水滴发生碰撞后沉降到水中。

较大的颗粒物由于惯性作用更强，沉降效果更好。

3. 溶解过程：部分颗粒物在与水滴碰撞时溶解于水中。

溶解过程主要针对一些可溶性颗粒物，如酸雾中的硫酸颗粒。

4. 吸附过程：水滴表面有一层薄膜，该薄膜能够吸附气体中的一些有害物质，如氨气、硫化氢等。

这些有害物质会在水滴表面发生化学反应，从而被捕集下来。

通过以上几个过程，水浴除尘器能够有效地去除空气中的颗粒物和有害物质。

在工业生产中，水浴除尘器广泛应用于烟气净化、废气处理等领域。

水浴除尘器的优点有：1. 高效去除颗粒物：水浴除尘器能够去除直径大于1微米的颗粒物，对于细小的颗粒物去除效率也较高。

2. 适用范围广：水浴除尘器适用于多种工况和颗粒物类型，对于高温、高湿、腐蚀性气体等都有较好的处理效果。

3. 低能耗：水浴除尘器的能耗相对较低，不需要额外的能源供应，仅依靠水的循环和水泵的工作即可完成除尘。

4. 操作维护简单：水浴除尘器结构简单，维护方便，不需要频繁更换滤材，节省了运行成本。

5. 除尘效果稳定：水浴除尘器在长时间运行中，除尘效果相对稳定，不易受到气体成分的波动影响。

虽然水浴除尘器具有上述优点，但也存在一些局限性：1. 水耗较大：水浴除尘器需要大量的水来捕集和清洗颗粒物，因此在长期运行中会消耗较多的水资源。

2. 占地面积较大：水浴除尘器需要较大的空间来容纳水滴层和设备本身，对于场地有限的工厂而言可能会造成一定的空间压力。

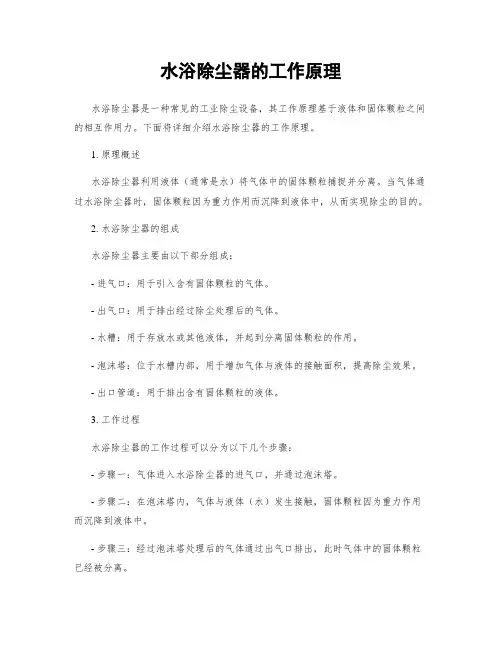

水浴除尘器的工作原理水浴除尘器是一种常见的工业除尘设备，其工作原理基于液体和固体颗粒之间的相互作用力。

下面将详细介绍水浴除尘器的工作原理。

1. 原理概述水浴除尘器利用液体（通常是水）将气体中的固体颗粒捕捉并分离。

当气体通过水浴除尘器时，固体颗粒因为重力作用而沉降到液体中，从而实现除尘的目的。

2. 水浴除尘器的组成水浴除尘器主要由以下部分组成：- 进气口：用于引入含有固体颗粒的气体。

- 出气口：用于排出经过除尘处理后的气体。

- 水槽：用于存放水或其他液体，并起到分离固体颗粒的作用。

- 泡沫塔：位于水槽内部，用于增加气体与液体的接触面积，提高除尘效果。

- 出口管道：用于排出含有固体颗粒的液体。

3. 工作过程水浴除尘器的工作过程可以分为以下几个步骤：- 步骤一：气体进入水浴除尘器的进气口，并通过泡沫塔。

- 步骤二：在泡沫塔内，气体与液体（水）发生接触，固体颗粒因为重力作用而沉降到液体中。

- 步骤三：经过泡沫塔处理后的气体通过出气口排出，此时气体中的固体颗粒已经被分离。

- 步骤四：固体颗粒沉积在水槽底部，定期清理水槽中的固体颗粒。

4. 工作原理详解水浴除尘器的工作原理基于以下几种力的作用：- 重力：固体颗粒因为重力作用而沉降到液体中。

根据颗粒的大小和密度不同，沉降速度也会有所不同。

- 惯性力：气体中的固体颗粒在流动过程中具有惯性，惯性力会使颗粒与气体发生相对运动，从而使颗粒与液体发生碰撞，最终沉降到液体中。

- 表面张力：液体的表面张力会使固体颗粒与液体发生相互作用，从而使颗粒沉降到液体中。

5. 优缺点分析水浴除尘器具有以下优点：- 除尘效果好：水浴除尘器能够有效地捕捉和分离气体中的固体颗粒，具有较高的除尘效率。

- 适用范围广：水浴除尘器可以处理多种颗粒大小和密度不同的固体颗粒，适用于各种工业领域。

- 操作简便：水浴除尘器的操作相对简单，维护成本低。

然而，水浴除尘器也存在一些缺点：- 能耗较高：水浴除尘器需要消耗一定的能源来维持水的循环和泡沫塔的运行。

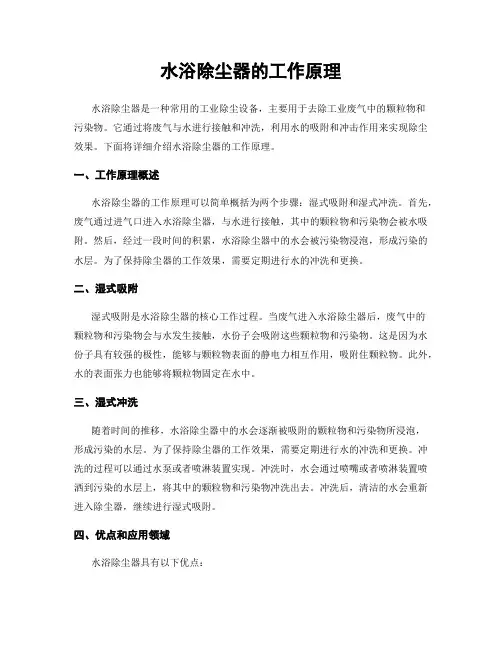

水浴除尘器的工作原理水浴除尘器是一种常用的工业除尘设备，主要用于去除工业废气中的颗粒物和污染物。

它通过将废气与水进行接触和冲洗，利用水的吸附和冲击作用来实现除尘效果。

下面将详细介绍水浴除尘器的工作原理。

一、工作原理概述水浴除尘器的工作原理可以简单概括为两个步骤：湿式吸附和湿式冲洗。

首先，废气通过进气口进入水浴除尘器，与水进行接触，其中的颗粒物和污染物会被水吸附。

然后，经过一段时间的积累，水浴除尘器中的水会被污染物浸泡，形成污染的水层。

为了保持除尘器的工作效果，需要定期进行水的冲洗和更换。

二、湿式吸附湿式吸附是水浴除尘器的核心工作过程。

当废气进入水浴除尘器后，废气中的颗粒物和污染物会与水发生接触，水份子会吸附这些颗粒物和污染物。

这是因为水份子具有较强的极性，能够与颗粒物表面的静电力相互作用，吸附住颗粒物。

此外，水的表面张力也能够将颗粒物固定在水中。

三、湿式冲洗随着时间的推移，水浴除尘器中的水会逐渐被吸附的颗粒物和污染物所浸泡，形成污染的水层。

为了保持除尘器的工作效果，需要定期进行水的冲洗和更换。

冲洗的过程可以通过水泵或者喷淋装置实现。

冲洗时，水会通过喷嘴或者喷淋装置喷洒到污染的水层上，将其中的颗粒物和污染物冲洗出去。

冲洗后，清洁的水会重新进入除尘器，继续进行湿式吸附。

四、优点和应用领域水浴除尘器具有以下优点：1. 高效除尘：水的吸附和冲击作用能够有效去除废气中的颗粒物和污染物，使废气排放达到环保标准。

2. 适合范围广：水浴除尘器适合于各种工业废气的处理，如冶金、化工、电力、石油等行业。

3. 操作简单：水浴除尘器的操作和维护比较简单，只需要定期清洗和更换水。

4. 除尘效果稳定：水浴除尘器的除尘效果相对稳定，不受废气温度和湿度的影响。

水浴除尘器主要应用于以下领域：1. 烟气脱硫：水浴除尘器可与烟气脱硫设备配合使用，去除废气中的颗粒物和硫化物，净化烟气。

2. 工业废气处理：水浴除尘器适合于各种工业废气的处理，如煤炭、化工、冶金、电力等行业。

水浴除尘器的工作原理水浴除尘器是一种常见的工业除尘设备，它通过水的湿润和冲击作用来去除空气中的颗粒物和污染物。

下面将详细介绍水浴除尘器的工作原理。

1. 原理概述水浴除尘器利用水的湿润性和冲击作用，将空气中的颗粒物和污染物吸附到水中，从而达到净化空气的目的。

它主要由进气口、除尘室、水箱、出气口等组成。

2. 工作过程当污染空气通过进气口进入除尘室时，首先经过预处理器，去除大颗粒物。

然后，空气进入水浴区域，与水接触。

水的湿润性使空气中的弱小颗粒物附着在水滴上，水滴逐渐增大并下沉到水箱中。

此时，空气中的颗粒物已经被有效地捕获。

3. 冲击作用水浴除尘器的另一个重要工作原理是冲击作用。

当空气通过水浴区域时，水滴的速度和方向会与空气中的颗粒物发生碰撞，从而将颗粒物冲击到水中。

这种冲击作用进一步增强了除尘效果。

4. 水的循环利用水浴除尘器中的水是循环利用的。

除尘室内的水滴会不断增大，最终形成水雾。

水雾通过出气口排出，经过处理后再次回到水浴区域。

这种循环利用的水系统可以减少水的消耗，并且减少对环境的污染。

5. 优点水浴除尘器具有以下几个优点：- 高效除尘：水的湿润性和冲击作用使其能够有效地去除空气中的颗粒物和污染物。

- 低能耗：相比其他除尘设备，水浴除尘器的能耗较低。

- 操作简单：水浴除尘器的操作简单方便，维护成本较低。

- 环保节能：水浴除尘器中的水可以循环利用，减少水的消耗，降低对环境的影响。

总结：水浴除尘器通过水的湿润性和冲击作用，去除空气中的颗粒物和污染物。

它的工作原理简单明了，操作方便，且具有高效除尘、低能耗、环保节能等优点。

在工业生产和环境保护方面具有重要的应用价值。

一、工作原理水浴除尘器是一种使含尘气体在水中进行充分水浴作用的除尘器。

它结构简单、造价较低，主要由水箱(水池)、进气管、排气管和喷头组成(图6-38)。

当具有一定进口速度的含尘气体经进气管后，在喷头处以较高速度喷出，对水层产生冲击作用后，改变了气体的运动方向，而尘粒由于惯性则继续按原来方向运动，其中大部分尘粒与水粘附后便留在水中，称为冲击水浴阶段。

在冲击水浴作用后，有一部分尘粒仍随气体运动与大量的冲击水滴和泡沫混合在一起，池内形成一抛物线形的水滴和泡沫区域，含尘气体在此区域内进一步净化，称为淋水浴阶段。

此时含尘气体中的尘粒便被水所捕集，净化气体经挡水板从排气管排走。

二、喷头为了使含尘气体能较均匀受到水的洗涤，可在进气管末端装置喷头(散流器)。

喷头由喇叭口和伞形帽组成(图6—38)。

除尘效率及压力损失与喷头距水面的相对位置有关，也与其出口气速有关。

当喷头气速一定时，除尘效率、压力损失随埋入深度的增加而增加；当埋入深度一定时，除尘效率、压力损失随喷头气速增加而增加。

但对不同性质粉尘的影响是不同的，比重小、分散度大的粉尘，由于在净化过程中粉尘产生的惯性力提高不大，且冲击速度提高会使气体很快穿过水层，使气液两相未充分接触，故提高冲击速度对提高除尘效率意义不大；而对比重大、分散度小的粉尘，由于粉尘惯性力增加易与水粘结，因此，提高气速成为提高除尘效率的有效途径。

设计时，进口气速可取大于11m/s，出口气速一般取8～12m/s，内池横断面气体上升速度(减去管口面积的净面积)不大于2m/s，以免带出水滴。

喷头的埋入深度一般情况下可取下列数值。

喷头的埋入深度“+”表示离水面距离，“一”表示插入水层深度(图6—34)。

喷头的埋入深度可根据实测最佳效率来确定。

经常运行时，需注意保持这一水位。

水浴除尘器的喷头环形窄缝不宜过大，以免影响含尘气体受水洗涤的效果；但也不宜太窄，以免喇叭口直径过大。

一般窄缝宽度为喷头上端管径的四分之一，喇叭口圆锥角度为60°。

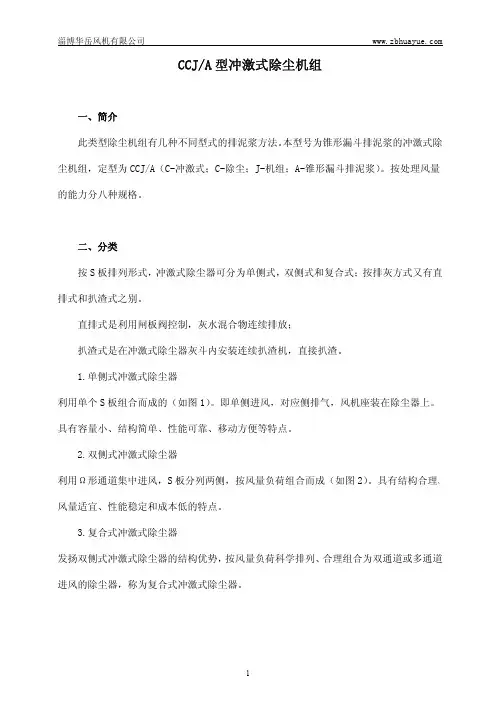

CCJ/A型冲激式除尘机组一、简介此类型除尘机组有几种不同型式的排泥浆方法。

本型号为锥形漏斗排泥浆的冲激式除尘机组，定型为CCJ/A（C-冲激式；C-除尘；J-机组；A-锥形漏斗排泥浆）。

按处理风量的能力分八种规格。

二、分类按S板排列形式，冲激式除尘器可分为单侧式，双侧式和复合式；按排灰方式又有直排式和扒渣式之别。

直排式是利用闸板阀控制，灰水混合物连续排放；扒渣式是在冲激式除尘器灰斗内安装连续扒渣机，直接扒渣。

1.单侧式冲激式除尘器利用单个S板组合而成的（如图1）。

即单侧进风，对应侧排气，风机座装在除尘器上。

具有容量小、结构简单、性能可靠、移动方便等特点。

2.双侧式冲激式除尘器利用Ω形通道集中进风，S板分列两侧，按风量负荷组合而成（如图2）。

具有结构合理、风量适宜、性能稳定和成本低的特点。

3.复合式冲激式除尘器发扬双侧式冲激式除尘器的结构优势，按风量负荷科学排列、合理组合为双通道或多通道进风的除尘器，称为复合式冲激式除尘器。

三、结构冲激式除尘器，由箱体、S板、净气室、挡水板、水位控制装置、供水阀、排水阀等组成（见图1和图2）1.箱体箱体由进气室、净气室组成，用6-8mm钢板制作，外部用钢骨架支撑；围挡钢板外表面设有25mm×6mm加固筋，用以提高箱体刚度。

2.S板S板是冲激式除尘器的核心部件，由上叶片和下叶片组成，多由不锈钢制作；S板安装时必须水平，间距准确，连接密封。

3.水位控制装置水位控制装置是核心控制装置，由机电元件组合而成。

4.挡水板挡水板多有钢板制作，分为锯齿式和百叶式；百叶式挡水板间距过密，防止尘泥堵塞。

5.通风机可直接座在除尘器箱体上，也可以分装在其他适宜部位；必须强调10号以上通风机应与机体分装。

3四、除尘原理冲激式除尘器，利用高速气流在狭窄通道内呈S形轨迹运动的冲激力，强化粉尘在水洗作用下的湿润、凝并和沉降功能。

如图1所示，含尘气体由入口进入除尘器，气流转弯向向冲击水面，部分较大的尘粒落入水中。

冲击式水浴脱硫除尘器一、水浴除尘器的工作原理：YD-CJS型冲击式水浴脱硫除尘器使用高压喷雾方式，使水气面积大大增加。

气、液、固三相反应时间加长，除尘设备的除尘效果十分良好。

从锅炉里出来的烟气从除尘器进口进入，在进口处装有喷头，在喷头处喷出的水雾会湿润烟气中的灰料，在这个过程中灰料被水雾湿润使它的重量加大而有利于被分离。

此后通过由花岗岩板组成的烟道，并以相当高的速度冲击水面，其中大部分尘粒由于重量加大或与水黏附后边留在水中，此阶段为冲击阶段，在此阶段产生后，水面因气体的运动而形成一抛物线形的水滴、水雾和泡沫区域，含尘气体在此区域内又进一步水滴水雾净化。

此为淋水浴阶段。

又因为进入设备时，烟气的温度一般不低于80度，（有的更高），筒体内在烟气的冲击下形成水雾，尘粒在改变方向，向上运动时，又被水雾进一步净化，此阶段为雾化除尘。

通过以上三种方式净化后，干净的气体从冲击式水浴除尘器的出口处进入烟囱。

考虑到脱硫除尘器的效果和脱水，我们对冲击式水浴脱硫除尘器设定了三种不同的速度。

在烟气进入设备的冲击管道时，速度最快，根据不同的除尘风量，此速度一般是12～50m/s，淋水浴阶段速度非常慢，在雾化阶段速度微量加快，在出口处速度又快一些，根据这几种不同的速度变化，可达到除尘脱水的功效。

水浴除尘器在许多厂家的实际使用中，证实了此设备的高效率的除尘功效。

二、水浴除尘器的主要技术指标除尘效率：＞95%～98%进入风速：17m/s筒体内烟气上升速度：2～4 m/s阻力：700～900Pa林格曼黑度：0～1级三、主要经济特点1、冲击式水浴脱硫除尘器：价格低、安装方便。

水可循环利用，在水池中加入碱性水，可起到脱硫效果；2、冲击式水浴脱硫除尘器安装在引风机后，可以延长风机寿命；3、水浴除尘器内部结构使用花岗岩，接缝处用呋喃树脂胶泥勾缝，可耐冲刷、耐腐蚀、耐高温，使用寿命长；4、水浴除尘器投资小、运行费用低；5、除尘效率高，不产生二次污染；6、冲击式水浴脱硫除尘器的适应范围广，适应性强。

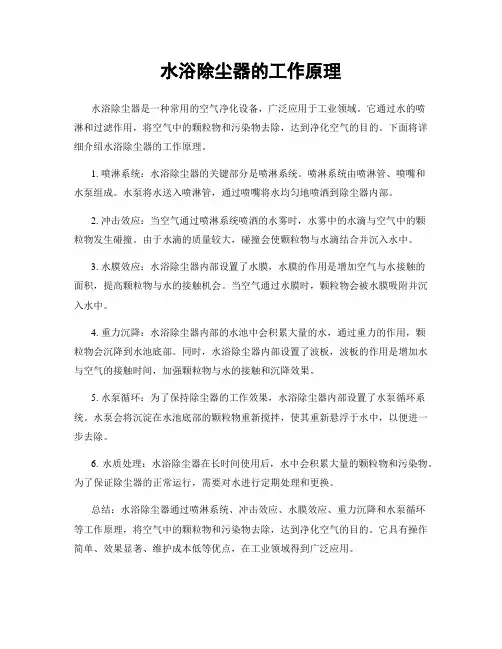

水浴除尘器的工作原理
水浴除尘器是一种常用的空气净化设备，广泛应用于工业领域。

它通过水的喷
淋和过滤作用，将空气中的颗粒物和污染物去除，达到净化空气的目的。

下面将详细介绍水浴除尘器的工作原理。

1. 喷淋系统：水浴除尘器的关键部分是喷淋系统。

喷淋系统由喷淋管、喷嘴和
水泵组成。

水泵将水送入喷淋管，通过喷嘴将水均匀地喷洒到除尘器内部。

2. 冲击效应：当空气通过喷淋系统喷洒的水雾时，水雾中的水滴与空气中的颗
粒物发生碰撞。

由于水滴的质量较大，碰撞会使颗粒物与水滴结合并沉入水中。

3. 水膜效应：水浴除尘器内部设置了水膜，水膜的作用是增加空气与水接触的
面积，提高颗粒物与水的接触机会。

当空气通过水膜时，颗粒物会被水膜吸附并沉入水中。

4. 重力沉降：水浴除尘器内部的水池中会积累大量的水，通过重力的作用，颗
粒物会沉降到水池底部。

同时，水浴除尘器内部设置了波板，波板的作用是增加水与空气的接触时间，加强颗粒物与水的接触和沉降效果。

5. 水泵循环：为了保持除尘器的工作效果，水浴除尘器内部设置了水泵循环系统。

水泵会将沉淀在水池底部的颗粒物重新搅拌，使其重新悬浮于水中，以便进一步去除。

6. 水质处理：水浴除尘器在长时间使用后，水中会积累大量的颗粒物和污染物。

为了保证除尘器的正常运行，需要对水进行定期处理和更换。

总结：水浴除尘器通过喷淋系统、冲击效应、水膜效应、重力沉降和水泵循环
等工作原理，将空气中的颗粒物和污染物去除，达到净化空气的目的。

它具有操作简单、效果显著、维护成本低等优点，在工业领域得到广泛应用。
