SG3525A 中文资料

本文涉及的是光明工程中一个课题的具体技术问题。

该课题的基本原理是逆变器由直流蓄电池供电,用太阳能为蓄电池充电,然后逆变电源输出220V、50Hz的交流电供用户使用。

在研制过程中,有时随机出现烧毁大功率管的现象,本文对这一现象给出了解决方案。

图1 SG3525A驱动MOS功率管电路图图2 逆变器工作过程中波形图（a）图3 (A)逆变器缓启动(B)逆变器硬启动SG3525A和逆变电源本课题研发的逆变器使用的核心器件是SG3525A,以下分别简述其基本性能和工作过程。

SG3525A基本性能SG3525A PWM型开关电源集成控制器包括开关稳压所需的全部控制电路,设有欠压锁定电路和缓启动电路可提供精密度为5V±1%的基准电压。

其开关频率高达200KHz以上,适合于驱动N沟道MOS功率管。

本课题使用SG3525A产生50Hz的准正弦方波,为逆变器提供输出功率信号,去推动N沟道MOS功率管90N08,如图1所示。

逆变器工作过程当SG3525A被加电后(12V)会输出两列50Hz反向的方波,其幅度为9V。

这两路方波分别进入G1、G2、G3、G4所示的四条支路(图1),经各电路分别调整后输出,输出脉冲序列如图2(B)所示。

最终调制合成为A、B 两端输出的交流方波。

其波形见图2(A)。

该50Hz的序列方波由A、B两端进入电力变压器DT。

通过变压器升压后由逆变器电源输出220V、50Hz交流方波。

根据市场的不同需求生产出200W、600W、800W各个系列的逆变电源。

问题的出现与解决逆变器在额定负载条件下能够长期运行,但是当进行负载切换时或者当外电路有严重扰动时,偶尔会发生大功率管MOSFET90N08烧毁的现象。

现以800W逆变器进行剖析。

缓启动：如图3(A)所示状态,同时满负载加在逆变器输出上,然后启动逆变器使之运行,一切正常工作。

硬启动：如图3(B)所示状态,即加满负载后再闭合开关K1强行硬启动。

这时就偶尔有大功率场效应管短路烧毁的现象发生,经分析发现当G3推动的大功率管TV3尚未完全关断时,G4开启了对应的大功率管TV4,如果TV3和TV4同时开通就会造成短路现象。

SG3525中文资料引脚功能应用电路
一、引脚功能
1. Vref：环路参考电压引脚，用于设置反馈电压，控制输出电压的
稳定性。

4.GND：电源接地引脚。

5.VCC：电源引脚，供电电压一般为5V-30V。

6-9.N.C.：保留引脚，不连接。

10. Feedback：反馈引脚，用于连接输出电压反馈。

11. Vref：环路参考电压引脚，用于设置反馈电压，控制输出电压的
稳定性。

12-14.PWM输出引脚：用于输出脉冲宽度调制信号。

15. Output：输出引脚，用于连接开关管驱动电路。

16.+VCC：电源引脚。

二、应用电路
该应用电路由SG3525、MOS管、变压器、整流电路以及滤波电路组成，实现了高效率的开关稳压电源。

输入电压通过变压器降压，并连续测量输出电压和输出电流，并将测
量值和参考电压比较，通过调整PWM的占空比来实现稳定输出电压。

变换
器的工作原理是不断调整开关管的导通时间和断开时间，通过改变开关管
的工作周期来控制输出电压。

通过调整R1和R2两个电阻的比值，可以设定输出电压的参考值，从而实现更精准的输出电压控制。

输出端通过整流电路和滤波电路，将开关输出的脉冲信号转换为直流电压。

这种开关稳压控制器电路具有输出稳定、工作精确、效率高等特点，广泛应用于各种电子设备和电源系统当中。

SG3525中文资料引脚功能应用电路1.引脚功能：引脚1（VREF）：电压基准引脚，用于设定输出的参考电平。

引脚2（COMP）：补偿引脚，用于控制死区时间。

引脚3（OUTPUT）：输出引脚，接通开关管的输出。

引脚4（INVERT）：反相输入引脚，用于控制输出的相位。

引脚5（Vc）：电源引脚，提供电源电压。

引脚6（CC）：电流控制引脚，用于设置电流限制。

引脚7和8（Ct）：时间常数引脚，用于设置振荡频率。

引脚9和10（Vref-）：负基准引脚，与VREF一起用于设定输出的参考电平。

引脚11（GND）：接地引脚。

引脚12（ERROR）：误差放大器的输出引脚。

引脚13（DISCHARGE）：放电引脚，用于快速放电。

引脚14（VIN）：输入电压引脚。

引脚15（GND）：接地引脚。

引脚16（VCC）：电源引脚，提供电源电压。

2.应用电路：(1)开关电源电路：SG3525可以作为PWM控制器来实现开关电源的设计。

在此电路中，将输入电压经过变压器降压后，通过整流电路得到直流电压。

然后，通过SG3525来控制功率开关管的开关时间和占空比，进而实现输出电压的稳定调节。

(2)逆变器电路：逆变器用于将直流电压转换成交流电压。

SG3525可以通过调节其引脚的频率和占空比，来实现不同输出频率和电压的逆变器设计。

此电路使用SG3525控制功率开关管驱动变压器，将直流电压转换成多种不同的交流电压。

(3)电动车充电器：SG3525可以作为电动车充电器的控制器，通过调节输入电压和电流，来实现对电动车的充电。

此电路使用SG3525控制功率开关管的开关时间和占空比，来调节输出电压和电流，并实现对电动车电池的快速和安全充电。

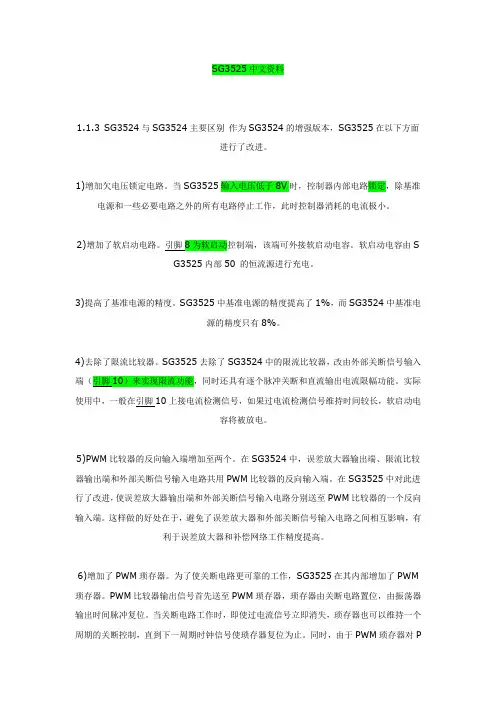

SG3525中文资料1.1.3 SG3524与SG3524主要区别作为SG3524的增强版本，SG3525在以下方面进行了改进。

1)增加欠电压锁定电路。

当SG3525输入电压低于8V时，控制器内部电路锁定，除基准电源和一些必要电路之外的所有电路停止工作，此时控制器消耗的电流极小。

2)SG3525内部50 的恒流源进行充电。

3)提高了基准电源的精度。

SG3525中基准电源的精度提高了1%，而SG3524中基准电源的精度只有8%。

4)去除了限流比较器。

SG3525去除了SG3524中的限流比较器，改由外部关断信号输入使用中，一般在引脚10上接电流检测信号，如果过电流检测信号维持时间较长，软启动电容将被放电。

5)PWM比较器的反向输入端增加至两个。

在SG3524中，误差放大器输出端、限流比较器输出端和外部关断信号输入电路共用PWM比较器的反向输入端。

在SG3525中对此进行了改进，使误差放大器输出端和外部关断信号输入电路分别送至PWM比较器的一个反向输入端。

这样做的好处在于，避免了误差放大器和外部关断信号输入电路之间相互影响，有利于误差放大器和补偿网络工作精度提高。

6)增加了PWM琐存器。

为了使关断电路更可靠的工作，SG3525在其内部增加了PWM 琐存器。

PWM比较器输出信号首先送至PWM琐存器，琐存器由关断电路置位，由振荡器输出时间脉冲复位。

当关断电路工作时，即使过电流信号立即消失，琐存器也可以维持一个周期的关断控制，直到下一周期时钟信号使琐存器复位为止。

同时，由于PWM琐存器对PWM比较器的置位信号进行琐存，误差放大器上的噪声信号、振铃及其他信号在此过程中都被消除了。

只有在下一个时钟周期才能重新复位，可靠性大大提高。

7)震荡器增加了同步端和放电端。

SG3524中的振荡器只有CT和RT两个引脚，其充电和放电回路是相同的。

在SG3525中的振荡器除了CT和RT两个引脚外，又增加了一个同步端（引脚3RT的阻值决定了内部恒流源对CT充电电流的大小，而CT的放电则由引脚之间的外接电阻决定。

HYSTERESIS
. LATCHING PWM TO PREVENT MULTIPLE PULSES
. DUAL SOURCE/SINK OUTPUT DRIVERS
DIP16
16(Narrow)
DESCRIPTION

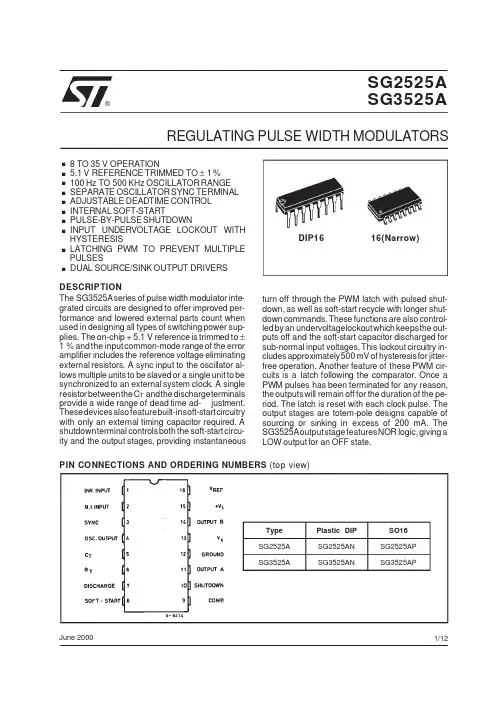

The SG3525Aseries of pulse width modulator integrated circuits are designed to offer improved performance and lowered external parts count when used in designing all types of switching power supplies. The on-chip + 5.1 V reference is trimmed to ± 1 % and the input common-mode range of the error amplifier includes the reference voltage eliminating external resistors. A sync input to the oscillator allows multiple units to be slaved or a single unit to be synchronized to an external system clock. A single resistor betweenthe CT andthe dischargeterminals provide a wide range of dead time ad- justment. Thesedevicesalso featurebuilt-insoft-startcircuitry with only an external timing capacitor required. A shutdownterminal controls both the soft-start circuity and the output stages, providing instantaneous

控制芯片SG3525ASG3525A的内部结构见图,由基准电压调整器、振荡器、误差放大器、比较器、锁存器、欠压锁定电路、闭锁控制电路、软起动电路、输出电路构成.(1)欠压锁定功能基准电压调整器受巧脚的外加直流电压的影响,当低于7V时,基准电压调整器的精度值就得不到保证,由于设置了欠压锁定电路,当出现欠电压时,欠压锁定功能使A端线由低电压上升为逻辑高电平,经过SG3525A的13脚输出为高电平,功率驱动电路输出至功率场效应管的控制脉冲消失,逆变器无电压输出.(2)系统的故障关闭功能集成控制器SG3525A内部的T3晶体管基极经一电阻连接10引脚.过流保护环节检测到的故障信号使10脚为高电平.由于T3基极与A端线相连.故障信号产生的关闭过程与欠电压锁定过程类似.在电路中,过流保护环节还输出一个信号到与门的输入端,当出现过流信号时,检测环节输出一低电平信号到与门的输入端,使脉冲消失,与SG 3525的故障关闭功能一起构成双重保护.(3)软起动功能软起动功能的实现主要由SG3525A内部的晶体管T3和外接电容C3及锁存器来实现的.当出现欠压或者有过流故障时,A端线高电平传到T3晶体管基极,T3导通为8引脚外接电容C3提供放电的途径.C3经T3放电到零电压后,限制了比较器的PWM脉冲电压输出,电压上升为恒定的逻辑高电平,PWM高电平经PWM锁存器输出至D端线仍为恒定的逻辑高电平,C3电容重新充电之前,D端线的高电平不会发生变化,封锁输出.当故障消除后,A端线恢复为低电平正常值,T3截止,C3由50μA电流源缓慢充电,C3充电对PWM和D端线脉冲宽度产生影响,同时对P1和P2输出脉冲产生影响,其结果是使P1和P2脉冲由窄缓慢变宽,只有C3充电结束后,P1和P2的脉冲宽度才不受C3充电的影响.这种软起动方式,可使系统主回路电机及功率场效应管承受过大的冲击浪涌电流.4.1.2芯片管脚及其功能介绍SG3525脉宽调制型控制器是美国通用电气公司的产品,作为SG3524的改进型,更适合于运用MOS管作为开关器件的DC/DC变换器,它是采用双级型工艺制作的新型模拟数字混合集成电路,性能优异,所需外围器件较少.它的主要特点是:输出级采用推挽输出,双通道输出,占空比0-50%可调, 每一通道的驱动电流最大值可达200mA,灌拉电流峰值可达500mA.可直接驱动功率MOS管,工作频率高达400KHz,具有欠压锁定、过压保护和软启动等功能.该电路由基准电压源、震荡器、误差放大器、PWM比较器与锁存器、分相器、欠压锁定输出驱动级,软启动及关断电路等组成,可正常工作的温度范围是0-700℃.基准电压为5.1 V士1%,工作电压范围很宽,为8V到35V.SG3525采用16端双列直插DIP封装,引脚图及各端子功能介绍如下:INV.INPUT(反相输入端1):误差放大器的反相输入端,该误差放大器的增益标称值为80db,其大小由反馈或输出负载来决定,输出负载可以是纯电阻,也可以是电阻性元件和电容元件的组合.该误差放大器共模输入电压范围是1. 5V-5. 2V.此端通常接到与电源输出电压相连接的电阻分压器上.负反馈控制时,将电源输出电压分压后与基准电压相比较.NI.NPUT(同相输入端2):此端通常接到基准电压16脚的分压电阻上,取得2. 5V的基准比较电压与INV. INPUT端的取样电压相比较.SYNC(同步端3):为外同步用.需要多个芯片同步工作时,每个芯片有各自的震荡频率,可以分别他们的4脚和3脚相连,这时所有芯片的工作频率以最快的芯片工作频率同步.也可以使单个芯片以外部时钟频率工作.OSC.OUTPUT(同步输出端4):同步脉冲输出.作为多个芯片同步工作时使用.但几个芯片的工作频率不能相差太大,同步脉冲频率应比震荡频率低一些.如不需多个芯片同步工作时,3脚和4脚悬空.4脚输出频率为输出脉冲频率的2倍.输出锯齿波电压范围为0. 6V到3. 5V. Cr(震荡电容端5):震荡电容接至5脚,另一端直接接至地端.其取值范围为0.001u F到0. 1 u F.正常工作时,在Cr两端可以得到一个从0.6V到3. 5V变化的锯齿波.(震荡电阻端6):震荡电阻一端接至6脚,另一端直接接至地端. 的阻值决定了内部恒流值对Cr充电.其取值范围为2K欧到150K欧和Cr越大充电时间越长,反之则充电时间短.DISCHA TGE RD(放电端7):Cr的放电由5、7两端的死区电阻决定.把充电和放电回路分开,有利于通过死区电阻来调节死区时间,使死区时间调节范围更宽.其取值范围为0欧到500欧.放电电阻RD和CT越大放电时间越长,反之则放电时间短.这样,SG3525A的振荡频率可由下面的公式进行计算:SOFTSTA TR(软启动8):比较器的反相端即软启动器控制端8,端8可外接软启动电容,该电容由内部的50uA恒流源充电.COMPENSA TION(补偿端9):在误差放大器输出端9脚与误差放大器反相输入端1脚间接电阻与电容,构成PI调节器,补偿系统的幅频、相频响应特性.补偿端工作电压范围为1. 5V到5. 2V.SHUTDOWN(关断端10):10端为PWM锁存器的一个输入端,一般在10端接入过流检测信号.过流检测信号维持时间长时,软起动端8接的电容C被放电.一般用法是将过流脉冲信号送至关闭控制端10脚,当脚10电压大于0. 7V时,芯片将进行限流操作,当脚10电压超过1.4V 时,将使PWM锁存器关断,直至下一个时钟周期才能够恢复.OUTPUT A, OUTPUT B(脉冲输出端11、14):输出末级采用推挽输出电路,驱动场效应功率管时关断速度更快.11脚和14脚相位相差180°,拉电流和灌电流峰值达200mA.由于存在开闭滞后,使输出和吸收间出现重迭导通.在重迭处有一个电流尖脉冲,起持续时间约为l00ns.可以在处接一个约0. lμf的电容滤去电压尖峰.GROUND(接地端12):该芯片上的所有电压都是相对于GROUND而言,即是功率地也是信号地.在实验电路中,由于接入误差放大器反向输入端的反馈电压也是相对与12脚而言,所以主回路和控制回路的接地端应相连.VC(推挽输出电路电压输入端13):作为推挽输出级的电压源,提高输出级输出功率.可以和15脚共用一个电源,也可用更高电压的电源.电压范围是4.5V-35V .+VIN(芯片电源端15):直流电源从15脚引入分为两路:一路作为内部逻辑和模拟电路的工作电压;另一路送到基准电压稳压器的输入端,产生 5.1士1%V的内部基准电压.如果该脚电压低于门限电压(Turn-off=8V),该芯片内部电路锁定,停止工作(基准源及必要电路除外)使之消耗的电流降至很小(约2mA).另外,该脚电压最大不能超过35V,使用中应该用电容直接旁路到GROUND端.VREF(基准电压端16):基准电压端16脚的电压由内部控制在5. 1 V土1%.可以分压后作为误差放大器的参考电压.。

SG3525 中文资料引脚功能应用电路1 PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。

SG3525是用于驱动N沟道功率M OSFET。

其产品一推出就受到广泛好评。

SG3525系列PWM控制器分军品、工业品、民品三个等级方面。

下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。

SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。

在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。

由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

2 SG3525引脚功能及特点简介其原理图如图1下：图1 SG3525内部电路图图2 SG3525引脚图1.Inv.input(引脚1)：误差放大器反向输入端。

在闭环系统中，该引脚接反馈信号。

在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。

在闭环系统和开环系统中，该端接给定信号。

根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。

该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。

该端与引脚5之间外接一只放电电阻，构成放电回路。

8.Soft-Start(引脚8)：软启动电容接入端。

SG3525A 脉宽调制器控制电路一．简介SG3525A 系列脉宽调制器控制电路可以改进为各种类型的开关电源的控制性能和使用较少的外部零件。

在芯片上的5.1V 基准电压调定在±1％，误差放大器有一个输入共模电压范围。

它包括基准电压，这样就不需要外接的分压电阻器了。

一个到振荡器的同步输入可以使多个单元成为从电路或一个单元和外部系统时钟同步。

在C T 和放电脚之间用单个电阻器连接即可对死区时间进行大范围的编程。

在这些器件内部还有软起动电路，它只需要一个外部的定时电容器。

一只断路脚同时控制软起动电路和输出级。

只要用脉冲关断，通过PWM （脉宽调制）锁存器瞬时切断和具有较长关断命令的软起动再循环。

当V CC 低于标称值时欠电压锁定禁止输出和改变软起动电容器。

输出级是推挽式的可以提供超过200mA 的源和漏电流。

SG3525A 系列的NOR （或非）逻辑在断开状态时输出为低。

·工作范围为8.0V 到35V ·5.1V ±1.0％调定的基准电压 ·100Hz 到400KHz 振荡器频率 ·分立的振荡器同步脚二．SG3525A 内部结构和工作特性（1）基准电压调整器基准电压调整器是输出为5.1V ，50mA ，有短路电流保护的电压调整器。

它供电给所有内部电路，同时又可作为外部基准参考电压。

若输入电压低于6V 时，可把15、16脚短接，这时5V 电压调整器不起作用。

（2）振荡器3525A 的振荡器，除C T 、R T 端外，增加了放电7、同步端3。

R T 阻值决定了内部恒流值对C T 充电，C T 的放电则由5、7端之间外接的电阻值R D 决定。

把充电和放电回路分开，有利于通过R D 来调节死区的时间，因此是重大改进。

这时3525A 的振荡频率可表为：)R 3R 7.0(C 1f D T T S +=（3.1）在3525A 中增加了同步端3专为外同步用，为多个3525A 的联用提供了方便。

Representative Block Diagram
CT
16 Vref 15 VCC 12 Ground OSC Output Sync RT CT Discharge Compensation INV. Input 2 Noninv. Input 8 CSoft–Start 10 Shutdown 5.0k Output B 5.0k OR 14 4 3 6 5 7 R 9 1 – Error Amp + + – PWM – 50µA VREF S Latch S OR SG3525A Output Stage 13 VC Output A 11 Oscillator F/F Q Q NOR 14 Output B Reference Regulator To Internal Circuitry Under– Voltage Lockout NOR VC 13 Output A 11
sg3525芯片资料详细芯片资料查询网站芯片资料查询高通msm8909芯片资料芯片资料芯片资料下载24c256芯片资料7555芯片资料12c5a60s2芯片资料555芯片中文资料
Order this document by SG3525A/D

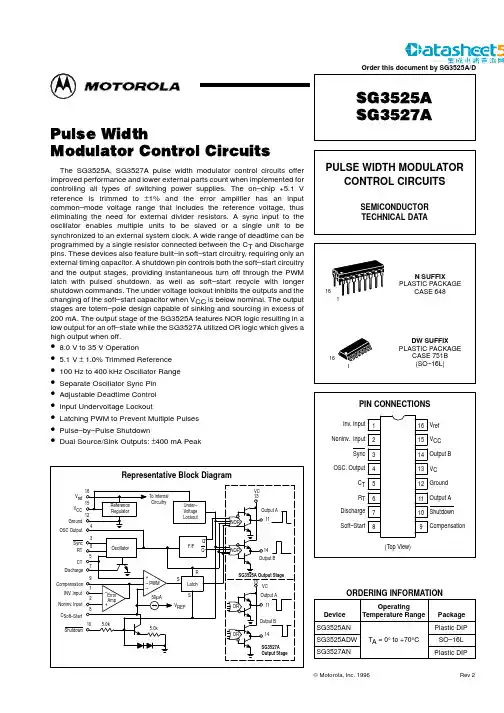

Pulse Width Modulator Control Circuits
RECOMMENDED OPERATING CONDITIONS
Characteristics Supply Voltage Collector Supply Voltage Output Sink/Source Current (Steady State) (Peak) Reference Load Current Oscillator Frequency Range Oscillator Timing Resistor Oscillator Timing Capacitor Deadtime Resistor Range Operating Ambient Temperature Range Symbol VCC VC IO 0 0 Iref fosc RT CT RD TA 0 0.1 2.0 0.001 0 0 Min 8.0 4.5 Max 35 35 ±100 ±400 20 400 150 0.2 500 +70 mA kHz kΩ µF Ω °C Unit Vdc Vdc mA

SG3525A 脉宽调制器控制电路一．简介SG3525A 系列脉宽调制器控制电路可以改进为各种类型的开关电源的控制性能和使用较少的外部零件。

在芯片上的5.1V 基准电压调定在±1％，误差放大器有一个输入共模电压范围。

它包括基准电压，这样就不需要外接的分压电阻器了。

一个到振荡器的同步输入可以使多个单元成为从电路或一个单元和外部系统时钟同步。

在C T 和放电脚之间用单个电阻器连接即可对死区时间进行大范围的编程。

在这些器件内部还有软起动电路，它只需要一个外部的定时电容器。

一只断路脚同时控制软起动电路和输出级。

只要用脉冲关断，通过PWM （脉宽调制）锁存器瞬时切断和具有较长关断命令的软起动再循环。

当V CC 低于标称值时欠电压锁定禁止输出和改变软起动电容器。

输出级是推挽式的可以提供超过200mA 的源和漏电流。

SG3525A 系列的NOR （或非）逻辑在断开状态时输出为低。

·工作范围为8.0V 到35V ·5.1V ±1.0％调定的基准电压 ·100Hz 到400KHz 振荡器频率 ·分立的振荡器同步脚二．SG3525A 内部结构和工作特性（1）基准电压调整器基准电压调整器是输出为5.1V ，50mA ，有短路电流保护的电压调整器。

它供电给所有内部电路，同时又可作为外部基准参考电压。

若输入电压低于6V 时，可把15、16脚短接，这时5V 电压调整器不起作用。

（2）振荡器3525A 的振荡器，除C T 、R T 端外，增加了放电7、同步端3。

R T 阻值决定了内部恒流值对C T 充电，C T 的放电则由5、7端之间外接的电阻值R D 决定。

把充电和放电回路分开，有利于通过R D 来调节死区的时间，因此是重大改进。

这时3525A 的振荡频率可表为：)R 3R 7.0(C 1f D T T S +=（3.1）在3525A 中增加了同步端3专为外同步用，为多个3525A 的联用提供了方便。

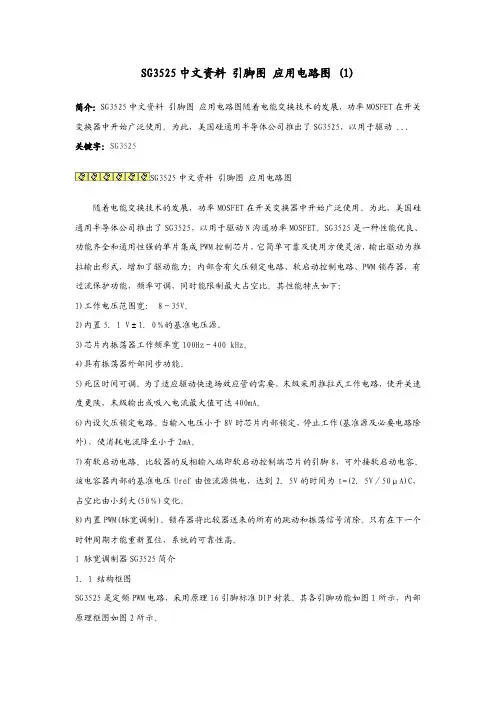

SG3525中文资料引脚图应用电路图 (1)简介：SG3525中文资料引脚图应用电路图随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用。

为此，美国硅通用半导体公司推出了SG3525，以用于驱动 ... 关键字：SG3525SG3525中文资料引脚图应用电路图随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用。

为此，美国硅通用半导体公司推出了SG3525，以用于驱动N沟道功率MOSFET。

SG3525是一种性能优良、功能齐全和通用性强的单片集成PWM控制芯片，它简单可靠及使用方便灵活，输出驱动为推拉输出形式，增加了驱动能力；内部含有欠压锁定电路、软启动控制电路、PWM锁存器，有过流保护功能，频率可调，同时能限制最大占空比。

其性能特点如下：1)工作电压范围宽： 8～35V。

2)内置5．1 V±1．0％的基准电压源。

3)芯片内振荡器工作频率宽100Hz～400 kHz。

4)具有振荡器外部同步功能。

5)死区时间可调。

为了适应驱动快速场效应管的需要，末级采用推拉式工作电路，使开关速度更陕，末级输出或吸入电流最大值可达400mA。

6)内设欠压锁定电路。

当输入电压小于8V时芯片内部锁定，停止工作(基准源及必要电路除外)，使消耗电流降至小于2mA。

7)有软启动电路。

比较器的反相输入端即软启动控制端芯片的引脚8，可外接软启动电容。

该电容器内部的基准电压Uref由恒流源供电，达到2．5V的时间为t=(2．5V／50μA)C，占空比由小到大(50％)变化。

8)内置PWM(脉宽调制)。

锁存器将比较器送来的所有的跳动和振荡信号消除。

只有在下一个时钟周期才能重新置位，系统的可靠性高。

l 脉宽调制器SG3525简介1．1 结构框图SG3525是定频PWM电路，采用原理16引脚标准DIP封装。

其各引脚功能如图1所示，内部原理框图如图2所示。

1．2 引脚功能说明直流电源Vs从脚15接入后分两路，一路加到或非门；另一路送到基准电压稳压器的输入端，产生稳定的元器件作为电源。

脉冲宽度调制器控制电路SG3525A, SG3527A脉冲宽度调制器控制电路在实现对所有类型的开关 电源的控制时，提供了更好的性能和更低的外部部件计数。芯片上的+ 5.1 Vreference修剪±1%, 误差放大器有inputcommon-mode电压范围,包括参考电压,thuseliminating需要外部隔板电 阻。SG3525振荡器的同步输入可以使多个单元被弯曲，或者使一个单元与外部SG3525系统时钟 同步。通过连接在CT和放电管之间的一个电阻器，就可以SG3525对大范围的截止SG3525时间进 行编程。这些设备还具有内置的软启动电路，只需要一个外部定时电容器。关闭针控制软启动 电路和输出阶段，通过脉冲关闭的PWMlatch实现瞬时关闭，并通过长时间关闭命令进行软启动 循环。当VCC低于额定电压时，低压闭锁抑制输出和软启动电容器的改变。输出级是图腾柱设 计，能够下沉和采购超过 200ma。SG3525A的输出级功能和逻辑导致向下输出一个SG3525断开状态而SG3527A利用或逻辑 时给予较高的输出。·8.0 V 35 V操作·5.1±1.0%削减参考·100赫兹到400赫兹的振荡器范围· 独立振荡器同步输入欠压锁定销·可调停歇时间控制···Pulse-by-Pulse闭锁PWM来防止多个 脉冲关闭·双重源/汇输出:±400 mA豌豆RangeTA0 + 70°CAPPLICATION INFORMATIONShutdown选项(见框图,首页)自补偿和软启动终端(针9和8)电流源引体向上,要么 canreadily接受拉信号只有沉100年amaximum a关闭输出。这是受附加的要求，无论什么外部电 容可能附着在这些引脚上。另一种方法是使用Pin 10的关闭电路，它已经被SG3525改进，以增强 可用性降低选项。通过在引脚10上应用一个积极信号来激活这个电路，可以实现两个功 能:PWMlatch立即设置为输出提供最快的关断信号;和150 a当前水槽开始dischargethe外部软启动 电容。如果关闭命令较短，PWM信号终止时，软启动电容器没有显著放电，因此，例如，允许 方便地实现逐脉冲限制。然而，SG3525在较长时间内保持10英寸高，最终将会释放这个外部电 容器，在释放时回收慢速。Pin 10不应该被左浮动，因为噪声的拾取可以中断正常的操作。

.1 PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。

SG3525是用于驱动N沟道功率MOSFET。

其产品一推出就受到广泛好评。

SG3525系列PWM控制器分军品、工业品、民品三个等级。

下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。

SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。

在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。

由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。

在闭环系统中，该引脚接反馈信号。

在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。

在闭环系统和开环系统中，该端接给定信号。

根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。

该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。

该端与引脚5之间外接一只放电电阻，构成放电回路。

8.Soft-Start(引脚8)：软启动电容接入端。

该端通常接一只5 的软启动电容。

pensation(引脚9)：PWM比较器补偿信号输入端。

s g3525中文资料摘要：对PWM控制芯片SG3524与SG3525的工作性能作了介绍和比较，通过实验得出了SG3525在软起动功能上较SG3524有很大的改进。

关键词：SG3524；SG3525；脉宽调制；软起动0 引言:目前，开关电源越来越广泛地应用于各行各业中，是各种用电设备的重要组成部分。

在开关电源的设计过程中，常常使用各种PWM的IC。

因此，作为开关电源的设计者，有必要熟悉各种PWM的集成芯片的性能差别，才能在设计的时候灵活应用。

下面主要针对常用的SG3524与SG3525两种芯片进行对比分析。

1 SG3524与SG3525:SG3524是定频PWM电路，采用16引脚标准DIP封装。

其各引脚功能如图1(a)所示，内部框图如图1(b)所示。

（a）SG3524的引脚（b）内部框图图1 SG3524引脚及内部框图脚9可以通过对地接阻容网络，补偿系统的幅频和相频响应特性。

根据试验结果，对地接电容就可以实现软起动功能。

SG3525也是定频PWM电路，采用16引脚标准DIP封装。

其各引脚功能如图2(a)所示，内部框图如图2(b)所示。

脚8为软起动端。

（a）SG3525的引脚（b）内部框图图2 SG3525引脚及内部框图2 SG3525相对SG3524的改进:SG3525在SG3524的基础上，主要作了以下改进。

1）增设欠压锁定电路电路主要作用是当IC输入电压<8V时，集成块内部电路锁定，停止工作（基准源及必要电路除外），使之消耗电流降至很小（约2mA）。

2）有软起动电路比较器的反相端即软起动控制端脚8可外接软起动电容。

该电容由内部5V基准参考电压的50μA恒流源充电，使占空比由小到大（50％）变化。

3）比较器有两个反相输入端 SG3524的误差放大器、电流控制器和关闭控制3个信号共用一个反相输入端，现改为增加一个反相输入端，误差放大器与关闭电路各自送至比较器的反相端。

这样，便避免了彼此相互影响，有利于误差放大器和补偿网络工作精度的提高。

SG3525A图片1.典型逻辑框图订购信息SG3525A最大额定值超过最大额定值器件会被损坏。

最大额定用于界定器件个体的耐受度限制值（非正常的运行条件），对于每个器件该值并不统一。

一旦超过改值，器件的功能和运行是未知的，器件会损坏或者可靠性受到影响。

1. 环境温度高于﹢50℃时，递减10mW/℃。

2. 环境温度高于﹢25℃时，递减,16mW/℃。

推荐运行条件引脚；一个150uA 的放电路径被打开来给外部软启动电容放电。

如果关断命令持续时间较短，PWM 信号输出会终止而不会给软启动电容放电，因此，允许，例如方便实现逐个脉冲的电流限制。

让第10引脚维持一段长时间的高电平，就会基本上放光外部软启动电容的电荷，导致重新上电的周期变慢。

第10脚不能浮空，因为开关噪声可能会中断器件的应用信息关断操作（见第2页逻辑图） 因为补偿端（第9脚）和软启动端（第8脚）能被电流源上拉，这两端中的任意一端都能够轻易承受一个最大仅需要100uA 的电流下拉信号就能使输出关闭。

这就意味着需要增加外部电容连接到这些脚上。

另一种可替换的方法是，使用第10脚的关断电路引脚，该引脚被改善用来加强关断操作的可靠性。

激活这个3.T low=0℃T high=﹢70℃4.因为每个器件的长期稳定性在出厂前无法测试，这些质量指标只是通过工程采样估算的稳定性平均值。

5.测试频率为f osc=40kHz (R T=3.6kΩ，C T=0.01uF，R D=0Ω)。

6. 由于输出脉冲极性，只是用到SG3525A做测试。

图片2.实验室测试原理图SG3525A图片3.振荡器充电时间Vs R T图片4.振荡器放电时间Vs R D图片5.误差放大器开环频率响应图片6.输出饱和特性曲线SG3525A图片9.输出电路（其中的1/2电路）对于单端供电，驱动输出端都接地。

在间隔的震荡周期，V C端被图腾柱源晶体管接通到地。

在传统的双极推挽式设计中，原先的基本驱动是被R1-R3控制的。

软启动－－上电时输出电压由低到高建立，需要一定时间。 上电时，C2充电需要一定时间，SS端电压由低逐渐变高，输出管的导 通时间逐渐增大，输出电压逐渐升高。
七、参数选择
IC VEC PT
1. 整流管：桥式整流，整流管电流=0.5负 载电流，最大反向电压=输入交流电压 峰值，IN4007(1A/1kV)可以满足要求。
11 OUTB
14
1000u/35V C1
7
4K7 3 R3
10
8
C2 10u/16V
OS C OUT
/SYNC SD
IC1
SG3525
SS
C OMP
9
R7 100K
IN-
1
R9 4K7
IN+
2
Vref
16
4K7 R8
C5 470/16V
R11 3K6
12 GND DI SC
7 5 CT 6 RT
R4
10
8
C2 10u/16V
OS C OUT
/SYNC SD
IC1
SG3525
SS
C OMP
9
R7 100K
IN-
1
R9 4K7
IN+
2
Vref
16
4K7 R8
C5 470/16V
R11 3K6
12 GND DI SC
7 5 CT 6 RT
R4
C3 R5
200
222 15K
图三：由TL494组成降压型开关稳压电源
六 、 原 理 图
1A/400V
L1 10mH/0.5A
T1
TIP1 27 (100V/5A/Darl-L)
