汽车无分电器点火系统的特性与故障的检测与维修
- 格式：doc
- 大小：827.50 KB
- 文档页数：32
下载文档原格式
合集下载
汽车点火系统故障排查与修复方法
汽车点火系统故障排查与修复方法在汽车的日常使用中，我们可能会遇到点火系统故障的问题。
点火系统是引擎正常工作所必需的重要组成部分，它的故障会导致汽车启动困难、熄火或者无法点火等问题。
本文将对汽车点火系统故障的排查与修复方法进行详细介绍，帮助车主们解决相关问题。
第一部分：点火系统故障排查1. 点火系统故障的判断在遇到汽车点火系统故障时，我们首先需要判断是由点火系统引起的。
常见的点火系统故障表现包括发动机启动困难、熄火或者爆震，同时可能伴随着点火线圈过热、电池电压下降等现象。
2. 点火线圈的检查点火线圈是点火系统中的核心组件，其功能是将电池提供的低电压转化为高电压，从而点燃汽车的燃油。
我们可以使用多用途表来测试点火线圈是否工作正常。
首先，检查线圈的绝缘情况，确保没有漏电现象。
然后，测量线圈的电阻值，一般情况下应在厂家规定的范围内。
如果存在电阻值不正常的情况，则需要更换点火线圈。
3. 点火塞的检查点火塞是点火系统的另一要点，它负责将高压电流传导到燃烧室，并在燃烧室产生火花。
在排查点火系统故障时，我们可以拆下点火塞进行检查。
正常的点火塞电极应呈现淡褐色，电极间距也应符合规范。
如果电极变黑或者电极间距过大或过小，就需要更换点火塞，并清洁点火塞座。
4. 点火线圈驱动电路的检查除了点火线圈和点火塞，点火系统中的线路连接也是容易出现问题的地方。
我们可以用多用途表测试点火线圈驱动电路是否正常工作。
通过测量电压、电阻和信号的传递情况，判断线路是否接触良好，是否有脱落或断路的现象。
如有异常，需要及时修复或更换相关线路。
第二部分：点火系统故障修复方法1. 更换点火线圈如果点火线圈经过测试，发现线圈内部有短路、断路等问题，那么就需要及时更换新的点火线圈。
在更换线圈时，需要注意选择适配车型的线圈，并严格按照车辆维修手册的要求进行操作。
2. 更换点火塞当点火塞被积碳堵塞、电极磨损或其他损坏时，需要及时更换。
在更换点火塞时，可以参考汽车维修手册，选择合适的型号，并注意正确调整电极间距。
汽车点火系统故障排查与修复
汽车点火系统故障排查与修复随着汽车技术的发展，汽车点火系统的故障排查和修复变得愈发重要。
点火系统是引擎正常运转的关键之一，一旦出现故障就会影响汽车的性能和可靠性。
本文将介绍汽车点火系统故障的常见原因以及有效的排查和修复方法。
一、故障原因1. 火花塞问题：火花塞是点燃喷油混合物的关键部件，如果火花塞损坏或者老化，就会导致点火系统故障。
补救办法是定期更换火花塞，并注意选择适合汽车型号的合适型号。
2. 点火线圈故障：点火线圈将电池提供的电力转换为高电压，用于点燃火花塞。
如果点火线圈故障，就无法产生足够的电压，导致点火系统失效。
解决方法是检查线圈的电路连接是否良好，如有必要，更换损坏的部件。
3. 点火模块故障：点火模块是点火系统的核心部件，负责控制点火时机和点火电流。
如果点火模块损坏，就会导致点火系统的故障。
修复的方法是使用专业的检测设备来检查点火模块是否正常工作，并及时更换坏掉的部件。
4. 点火开关问题：点火开关是启动汽车时，电气系统接通的关键开关。
如果点火开关有故障，就会导致点火系统无法正常运行。
修复的方法是检查和清洁点火开关，并根据需要进行维修或更换。
二、排查步骤1. 检查点火线路：首先，检查点火线路是否有损坏、锈蚀或松动的部件。
可以使用万用表来检查电线的导通性。
如果发现线路有故障，应及时修复或更换。
2. 检查火花塞：通过检查火花塞的外观，可以初步判断火花塞是否正常。
如果火花塞电极有磨损或者颜色异常，就需要更换新的火花塞。
3. 检查点火线圈：使用专业的测试仪器来测试点火线圈的电阻和绝缘性能。
如果测试结果超出正常范围，就需要更换点火线圈。
4. 检查点火模块：使用专业的故障检测仪来测试点火模块的工作状态。
如果测试结果显示点火模块有问题，就需要更换新的点火模块。
5. 检查点火开关：使用万用表检测点火开关的各个接口，确保开关能够正常导通电流。
如果点火开关有故障，应及时更换。
三、修复方法1. 更换火花塞：定期更换火花塞可以避免因火花塞老化而导致的点火系统故障。
无分电器、ECU控制点火系统测试、诊断与维修
2）二极管配电 该系统所用点火线圈及基本电路如图6-32所示，其点火线圈 的初级线圈有一个中心抽头，将初级线圈分为L1、L2两个部分， 中心抽头通电源电路，另外两个抽头分别接点火器的功率三极 管；次级线圈的两端分别有两个高压输出端，共形成四个高压 输出端，通过四根高压线与四个汽缸的火花塞相连，每个高压 电路中各串联一个高压二极管。
基本控制电路如图6-24所示，该电路中，点火器与点火 线圈制为一体。有些车型上，点火器则单独设置，依靠相关 线路与各点火线圈及ECU等相连，如图6-25所示。
各缸独立式点火系统中，ECU按点火顺序向点火器提供点 火控制信号（IGT1、IGT2…），点火器则按同样的顺序控制各 点火线圈的工作，各点火器所产生的点火确认信号IGF统一送回 ECU，以实现对点火系统工作的监测。
5）检查点火线圈总成电源线路 点火线圈总成电源电路如图所示。
从发动机舱继电器盒上拆下IG2继电器（集成继电器），断开继电器连 接器，如图6-43所示。用万用表测点火线圈线束侧连接器端子1与1A-4之间 的电阻，应小于1Ω；测端子1或1A-4—车身搭铁之间的电阻，应大于10kΩ。 如不符合要求则维修或更换线束或连接器。 6）检查ECU电源电路（见第七章）
IGDA和IGDB信号各有两种状态，即高电平（用逻辑值1表示） 和低电平（用逻辑值0表示）。当IGDA和IGDB分别为0、0时，点 火器的判缸电路就用IGT 信号来控制功率三极管V2的通电和断电， 即控制2号点火线圈工作，次级线圈所产生的高压电动势经高压线 同时送到2、5缸火花塞进行点火；同理，当IGDA和IGDB分别为1、 0时，3、4缸同时点火；当IGDA和IGDB分别为0、1时，则1、6 缸同时点火。 另外，ECU还接收一个来自点火器的IGF信号，该信号称为点 火确认信号，是由点火器根据各点火线圈初级电流自感电动势产 生的，主要用于ECU对点火系统的监测。
点火系统故障排查与修复技巧
点火系统故障排查与修复技巧一、背景介绍在汽车维修中，点火系统故障是经常遇到的问题之一。
点火系统是引擎正常运行的关键部件，其作用是提供高压电流来点燃燃料混合气，从而使引擎正常工作。
本文旨在介绍点火系统故障排查与修复的相关技巧，帮助读者准确诊断故障并进行有效修复。
二、故障排查过程1. 检查电池电压在点火系统故障排查中，首先需要检查电池电压。
低电池电压可能导致点火系统无法正常工作。
使用万用表进行电压测试，如果电池电压低于12V，则需要充电或更换电池。
2. 检查点火线圈点火线圈是点火系统的重要组成部分，负责提供高压电流。
使用万用表测试点火线圈的电阻和绝缘性能。
如果测试结果显示电阻过大或绝缘性差，则需要更换点火线圈。
3. 检查火花塞火花塞是点火系统中的关键部件，负责将电流传递到燃料混合气中点燃。
检查火花塞是否损坏、积碳严重或电极间隙过大。
如果发现问题，需要及时清洗或更换火花塞。
4. 检查点火控制模块点火控制模块是点火系统的核心，负责控制点火时机。
使用专用的诊断仪器对点火控制模块进行测试，检查其是否工作正常。
如果点火控制模块存在故障，需要及时修复或更换。
5. 检查点火开关点火开关是点火系统的开关装置，负责控制点火系统的开启和关闭。
检查点火开关是否损坏或接触不良。
如果发现问题，可以尝试修复或更换点火开关。
三、故障修复技巧1. 定期保养定期保养可以有效预防点火系统故障的发生。
及时更换老化的点火线圈、火花塞等部件，并清洁电路连接处，保持良好的工作状态。
2. 注意细节故障排查时，需要注意细节。
例如，检查点火线圈时，注意观察线圈表面是否有渗漏痕迹；检查火花塞时，注意观察电极颜色是否正常。
这些细节可能暗示着特定故障的存在。
3. 使用专用工具和设备在故障排查和修复过程中，使用专用工具和设备可以提高效率和准确性。
例如，使用专用的点火系统测试仪器进行点火控制模块的诊断，可以减少误判和浪费时间。
4. 及时修复故障一旦发现点火系统故障，应尽快采取修复措施，避免故障扩大导致更严重的损坏。
汽车点火系统故障诊断与维修
汽车点火系统故障诊断与维修摘要汽车工业的快速发展必将带动维修行业的前进步伐。
本文则主要通过对汽车点火系统分类及结构的检测与维修和常见故障诊断与维修的方法的论述，使人们对点火系有了更深入的了解，有助于维修技师对点火系统进行快速的诊断和维修，有助于维修行业的发展。
随着科学技术的不断发展，汽车的技术也有了巨大的发展，大量地使用电子元件以及利用计算机监控汽车的运转。
而汽车发动机的点火系也有了很大的变化：从传统点火系到电子点火系，再发展到无分电器的独立点火系统,而其中的无分电器的独立点火系统又分为DFS（双火花线圈）点火系统和EFS（单火花线圈）点火系统。
这些点火系统有各自的特点和结构及组成元件。
关键词：汽车；点火系统；线圈；分电器；A b s t r a c tThe rapid development of automobile industry is bound to lead to repair the pace of the industry. This article is mainly based on the classification and structure of automobile ignition system testing and repair and common fault diagnosis and repair of the methods are discussed, so that people on the ignition system with more understanding, contribute to the repair technician to the ignition system for rapid diagnosis and repair, helps to repair the development of the industry. With the development of science and technology, automotive technology has achieved great development, to use a large number of electronic components and the use of computer monitoring vehicle operation. Automobile engine ignition system also had the very big change: from the traditional ignition system to the electronic ignition, and then to the distributor less ignition system of independent, of which the distributor less ignition system is divided into independent DFS ( double spark ignition system coil ) and EFS ( single coil ignition system. ). The ignition system has its own characteristics and structure and components.Key words: Automobile；Ignition system；Coil；Distributor；毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
汽车点火系统故障的排查和修理技巧
汽车点火系统故障的排查和修理技巧汽车的点火系统是引擎启动的重要一环，它负责提供高压电流以点燃汽油混合物。
然而，由于各种原因，汽车点火系统也经常会出现故障。
本文将介绍一些常见的点火系统故障排查和修理技巧，帮助车主能够快速解决问题。
1. 故障现象分析首先，在排查和修理点火系统故障之前，我们需要准确分析故障现象。
一般来说，点火系统故障可能包括启动困难、燃料消耗增加、发动机抖动、加速性能差等问题。
通过仔细观察这些现象，可以初步判断故障点的位置。
2. 检查电池和电路点火系统需要一个稳定的电源来提供高压电流，所以首先需要检查电池和电路是否正常工作。
检查电池的电压是否足够、电极是否腐蚀，检查点火线圈、点火塞和接线是否有损坏或者接触不良。
3. 检查点火线圈点火线圈起到将低电压转化为高电压的作用，如果点火线圈发生故障，就会导致点火能力不足。
我们可以通过检查线圈的绝缘情况、电阻值、连接螺丝是否紧固等进行初步判断。
如果需要更准确的测试，可以使用专业的点火线圈测试仪器。
4. 检查点火塞点火塞是点火系统中的关键部件，它负责将高压电流传递到燃烧室内。
如果点火塞出现故障，就会导致点火能力下降。
我们可以通过检查点火塞的状况，如电极是否磨损、电极间隙是否正确、是否有油污堵塞等，来判断是否需要更换新的点火塞。
5. 检查点火线和连接器点火线和连接器也是容易出现故障的地方，它们常常会受到电气腐蚀、老化、断线等问题的影响。
我们可以仔细检查点火线和连接器的外观，查看是否有裂纹、断开、锈蚀等情况。
如果发现问题，需要及时更换或修理。
6. 检查点火开关和燃油泵点火开关和燃油泵也是点火系统的重要组成部分，它们的故障可能导致点火系统无法正常工作。
我们可以通过检查点火开关的电压和状态，以及检查燃油泵的供电情况来判断是否需要进行修理或更换。
7. 专业诊断仪器的应用对于一些复杂的点火系统故障，常常需要借助于专业的诊断仪器进行排查。
这些仪器能够读取车辆的故障码、检测各个传感器的工作状态等，帮助我们更准确地找到问题所在。
汽车点火系统故障排查与修复方法
汽车点火系统故障排查与修复方法汽车点火系统是确保发动机正常运转的关键部件，一旦出现故障可能导致无法启动、发动机抖动等问题。
本文将详细介绍汽车点火系统故障排查与修复的方法，包括以下几个方面：一、故障排查的前期准备1. 确认故障现象：详细记录车辆无法启动、抖动等现象，了解故障发生的时间、条件等。
2. 检查电瓶电量：使用万用表或电瓶仪器检测电瓶电量，确保电瓶电量充足。
3. 观察点火线束：检查点火线束是否有断裂、磨损或接触不良等情况。
二、故障排查步骤1. 检查点火线圈：使用万用表检测点火线圈的电阻值，熄火后拔出线圈，检查是否有油污、老化等损坏情况。
2. 检查点火开关：检查点火开关是否能正常通电，使用测试灯或万用表进行测量。
3. 检查火花塞：将火花塞拔出检查是否有油污、积碳等情况，也可以测试火花塞的导通能力。
4. 检查点火线圈输出：使用万用表测量点火线圈的输出电压，检测是否有正常的火花产生。
5. 检查传感器：检查曲轴、凸轮轴传感器等是否损坏，可以使用万用表进行测试。
6. 检查点火控制模块：检查点火控制模块是否有损坏，可以拔下来进行外观检查或使用测试仪器进行测量。
三、常见故障及修复方法1. 点火线圈故障：更换故障的点火线圈，并确保连接牢固可靠。
2. 火花塞故障：更换故障的火花塞，并根据车辆的使用情况进行定期清洁和更换。
3. 传感器故障：更换故障的传感器，并保持其正确安装位置。
4. 点火控制模块故障：更换故障的点火控制模块，并进行必要的编程或校准。
四、注意事项1. 操作安全：在故障排查和修复过程中，确保车辆处于停止状态，并拔掉点火钥匙。
2. 工具准备：选择适合的工具进行故障检测和修复，保持工具干净、整洁。
3. 防止火花：在检查点火系统时，注意避免火花引起的事故，应使用绝缘手套等安全防护措施。
4. 操作规范：按照汽车制造商的操作规范进行故障排查和修复，避免不必要的损坏或误操作。
总结：汽车点火系统故障排查与修复是一项细致而繁琐的工作，需要具备一定的汽车知识和技术。

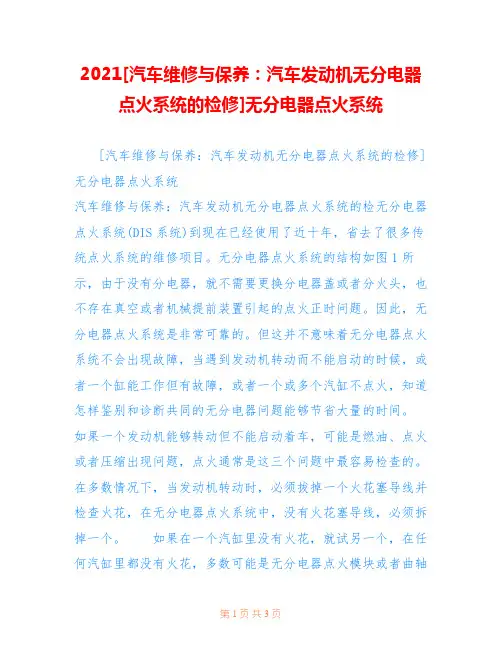

2021[汽车维修与保养：汽车发动机无分电器点火系统的检修]无分电器点火系统
2021[汽车维修与保养：汽车发动机无分电器点火系统的检修]无分电器点火系统[汽车维修与保养：汽车发动机无分电器点火系统的检修]无分电器点火系统汽车维修与保养：汽车发动机无分电器点火系统的检无分电器点火系统(DIS系统)到现在已经使用了近十年，省去了很多传统点火系统的维修项目。
无分电器点火系统的结构如图1所示，由于没有分电器，就不需要更换分电器盖或者分火头，也不存在真空或者机械提前装置引起的点火正时问题。
因此，无分电器点火系统是非常可靠的。
但这并不意味着无分电器点火系统不会出现故障，当遇到发动机转动而不能启动的时候，或者一个缸能工作但有故障，或者一个或多个汽缸不点火，知道怎样鉴别和诊断共同的无分电器问题能够节省大量的时间。
如果一个发动机能够转动但不能启动着车，可能是燃油、点火或者压缩出现问题，点火通常是这三个问题中最容易检查的。
在多数情况下，当发动机转动时，必须拔掉一个火花塞导线并检查火花，在无分电器点火系统中，没有火花塞导线，必须拆掉一个。
如果在一个汽缸里没有火花，就试另一个，在任何汽缸里都没有火花，多数可能是无分电器点火模块或者曲轴位置传感器损坏。
很多电控燃油喷射发动机也使用曲轴位置传感器信号触发燃油喷射器，所以，如果没有火花或者喷油器不能工作，也可能在曲轴位置传感器上有问题。
共享一个线圈的双缸点火系统中一个汽缸或者两个汽缸没有火花，则说明这个点火线圈有故障。
一、无分电器点火线圈的检查无分电器点火系统和普通点火系统的功用一样，相同的测试是必不可少。
驾驶性能变差是由一个差的或坏的点火线圈引起一个或两个汽缸而不是所有的汽缸工作有问题。
一个火花塞控制的两个汽缸同时点火，一个缸的活塞处于压缩行程的上止点，属于正火，而另一个汽缸则处于排气行程上止点，属于“废火”。
其他的，包括较新的线圈在火花塞上的点火系统，每个火花塞有一个点火线圈。
单独的无分电器点火线圈测试方法和环氧树脂填充的(方形的)点火线圈的测试方法一样。
汽车点火系统故障的排查与修复
汽车点火系统故障的排查与修复引言：汽车点火系统是保证发动机正常运转的重要部件，当点火系统出现故障时，会导致发动机无法启动或者运转不稳定。
为了保障汽车的正常使用，我们需要学会排查和修复点火系统故障。
本文将从常见点火系统故障的判断和排查方法、常见故障部件的修复和更换等方面进行详细说明。
一、点火系统故障的判断和排查方法1. 观察明显故障症状当汽车无法启动或者启动后发动机运转不稳时，我们需要通过观察故障症状来初步判断可能存在的点火系统故障。
例如，发动机启动时出现异常的噪音、明显的抖动或者无法点火等情况。
通过观察症状，可以初步锁定点火系统故障的范围。
2. 使用诊断仪检测故障码现代汽车普遍配备了故障诊断系统，可以通过诊断仪读取故障码来进行故障判断。
当点火系统出现故障时，相关的故障码会在诊断仪上显示，帮助我们更快速地定位故障原因。
根据具体故障码的含义，可以进一步确定需要检查的部件。
3. 检查点火线圈和火花塞点火线圈和火花塞是点火系统中最常见的故障部件。
当发动机无法启动或者出现运转不稳定的情况时，我们可以先检查点火线圈和火花塞是否正常。
通过检查线圈的电阻值和火花塞的状况，可以初步判断是否需要更换或修复。
4. 检查点火开关和电源线路点火开关和电源线路的故障也会影响到点火系统的正常工作。
我们需要仔细检查点火开关的连接情况以及电源线路是否存在断路或者腐蚀等问题。
如果发现故障，需要及时修复或更换相关部件。
二、常见故障部件的修复和更换1. 点火线圈的修复和更换当点火线圈出现故障时，可以尝试进行修复。
首先，检查线圈的电阻值是否正常，如果超出规定范围，则需要更换新的点火线圈。
如果电阻值正常，可能是线圈内部存在接触不良或者绝缘故障，可以尝试进行焊接或者清洁绝缘层等修复措施。
2. 火花塞的更换和调整火花塞是点火系统中另一个容易出现故障的部件。
当火花塞出现磨损或者电极间隙不正常时，会导致点火效果不佳。
因此，定期更换火花塞是保障点火系统正常运行的重要措施。
点火系统故障排查与修复
点火系统故障排查与修复随着汽车的普及和使用，点火系统故障已成为常见的问题之一。
点火系统是引擎正常运转的关键，它负责提供电流以点燃燃料和气体混合物。
如果点火系统出现故障，车辆的性能和燃油效率将受到严重影响。
在本文中，我们将介绍一些常见的点火系统故障，并提供一些排查和修复的方法。
故障一：无火花现象当发动机转动时，在点火蜡烛中应该出现明亮的火花。
如果蜡烛没有火花，可能是以下原因之一：1. 点火线圈故障：检查点火线圈是否损坏或老化，需要更换新的点火线圈。
2. 点火线圈电源问题：检查点火线圈的电源是否正常，可能是由于电源线路断开或短路。
3. 点火开关故障：检查点火开关是否正常工作，如果需要，更换新的点火开关。
4. 点火线圈接线故障：检查点火线圈的接线是否正确连接，修复或更换接线。
排查方法：使用点火线圈测试仪检测点火线圈的工作状态。
如果发现故障，按照上述方法进行修复。
故障二：点火时断时续有时候，发动机在运行过程中会出现点火时断时续的情况。
这可能是由以下原因引起的：1. 点火线圈发热故障：检查点火线圈是否发热，可能是由于点火线圈过载工作造成。
2. 点火线圈电压不稳定：检查点火线圈的电压是否稳定，可能是电压调节器或电源供应问题引起的。
3. 点火线圈绝缘损坏：检查点火线圈的绝缘是否损坏，可能导致点火信号不稳定。
4. 点火线圈接触不良：检查点火线圈的连接是否牢固，可能导致信号传输中断。
修复方法：根据具体原因进行修复，可能需要更换点火线圈、调节电压或重新连接线路。
故障三：点火时间不准确当点火时间不准确时，发动机的性能和燃油经济性会受到影响。
以下原因可能导致点火时间不准确：1. 点火线圈位置错误：检查点火线圈是否安装正确，可能需要重新调整位置。
2. 点火线圈震动：检查点火线圈是否有松动，如果有，需要重新固定。
3. 点火线圈控制单元故障：检查点火线圈控制单元是否正常工作，必要时更换控制单元。
4. 点火线圈供电电压不稳定：检查点火线圈的供电电压是否稳定，可能需要调整电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车无分电器点火系统的特性与故障的检测与维修第一章点火系统的概述1.1 点火系统的作用点火系统是发动机在任何转速以及不同的负荷下，均能给点火系提供足量的电压，使火花塞能够产生足以点燃汽缸内混合气的火花，让气缸内的混合气得到最佳的燃烧效率。
点火系的基本装置包含了电源、点火系统（电瓶）、点火触发装置、点火正时控制装置、高压产生器（点火线圈）、高压分电装置、高压导线以及火花塞。
目前的汽车的点火提前装置则已经改由ECU(Electronic Control Unit)电脑控制，ECU收集发动机的转速、进气歧管压力和温度或者是空气流量、节气门位置、蓄电池电压、水温、爆震、曲轴位置等信号，最终计算出点火正时的提前角，在由ECU 发出点火信号，达到控制点火正时的目的。
1.2 电子点火系统的组成1.2.1 点火开关点火开关是用来控制仪表电路、点火系统的初级电路以及起动机继电器电路的开与闭的。
1.2.2 点火线圈点火线圈相当于我们常说的自耦变压器，它是用来将蓄电池（发动机工作时是发电机）的供给的12V、24V的低压直流电压转变为15KV~20KV 的高压直流电压。
1.2.3 火花塞火花塞由中心电极和侧电极组成，安装在发动机的燃烧室中，用来将点火线圈产生的高压电引入燃烧室，点燃燃烧室内的可燃混合气。
火花塞的作用是把高压电引进缸内，在电极间产生的火花点燃气缸内的混合气。
因为火花塞工作环境比较恶劣，要求火花塞有良好的机械强度，良好的耐热性能和良好的绝缘性能。
火花塞对工作环境的温度有一定的要求，正常温度一般在500—700℃。
这样火花塞才能把混合气充分点燃，温度高于800℃时，混合气一接触就会燃烧，称为触燃。
火花塞工作温度在500℃以下时，混合气燃烧不充分，在火花塞电极形成积炭造成断火。
1.2.4 电源电源是只提供点火系统工作时所需要的能量，由蓄电池和发电机两个构成，一般电压为12V。
1.2.5 缸线缸线是传统点火系中必不可少的一部分，是点火线圈把其能量传给火花塞的介质。
缸线大体上分为四部分。
第一：是导电材料，第二：绝缘胶皮，第三：是点火线圈接头，第四：是火花塞接头。
（还有一些缸线外面再包裹一层隔热材料，防止缸线被烧坏）缸线数目与发动机缸数相同，多为四缸，六缸，八缸，很少是三缸，十二缸，还有就是一些特殊车辆，缸数不定。
随着科技发展，现在很多车已经没有了缸线，缸线和点火线圈做到了一起，每缸一个点火线圈，体积大大减小，为单缸独立点火提供了更加便利的条件。
1.2.6 传感器节气门位置、蓄电池电压、水温、爆震、曲轴位置等信号、转速、进气歧管压力和温度或者是空气流量计等。
1.2.7 ECU主要接受发动机的转速、进气歧管压力和温度或者是空气流量、节气门位置、蓄电池电压、水温、爆震、曲轴位置等信号，最终计算出点火正时的提前角，在由ECU发出点火信号，达到控制点火正时的目的。
1.3 点火系统的要求点火系统应在发动机各种不同工况和使用条件下，保证可靠而准确地点燃混合气。
为此，点火装置应满足下列三个基本要求：【1】产生足以击穿火花塞间隙的高电压汽车在行驶中，发动机满载低速时需8-10KV的高电压，起动时需要19KV正常点火一般均在15KV以上。
为保证可靠点火，点火系统所能产生的最高电压必须总是高于火花塞的击穿电压，考虑各种不利因素的影响，通常对点火装置的设计能力为30KV。
【2】火花应具有足够的量为使混合气点燃可靠，火花应具有一定的能量。
发动机正常工作时，由于混合气压缩终了的温度已接近其自燃温度，因此所需的火花能量很小。
传统的点火系统能发出15---50mJ的火花能量，足以点燃混合气。
为了保障可靠的点火，一般应保证有50---80mJ的点火能量，起动时应大于100mJ的火花能量。
【3】点火时刻应适应发动机的工况变化不同发动机有不同的最佳点火提前角，而且同一工况和不同使用条件下的最佳点火提前角也不同。
音响最佳提前角的因素有；转速、负荷、汽油辛烷值、混合气成分和进气压力。
为使发动机达到最大的输出功率，点火系统必须适应上述因素的变化，实现在不同工况的最佳点火。
第二章点火系统的特点2.1点火提前角控制点火提前角控制也称为点火正时控制。
最佳点火提前角是指不仅要保证发动机的动力性、经济性达到最佳值，而且还必须使排气中有害物质的排放量达到最小。
最高燃烧压力出现在上止点后10度左右，发动机的输出功率最大。
点火过早，易发生爆震；点火过晚，最高压力下降，做功少。
影响点火提前角的因素：点火提前角用从火花塞电极间开始产生火花，到火花塞运行到上止点这一段时间内曲轴所转过的角度。
点火提前角过小（即点火过迟），则燃烧将在气缸容积快速增大的情况下进行，从而使最高爆发压力下降，发动机输出功率下降，同时由于高温燃体与气缸壁接触面积增大，导致热损失增大，发动机过热，燃油耗增加。
点火提前角过大(即点火过早），则燃烧将在压缩行程中进行，活塞在到达压缩上止点前气缸内的压力已达到最大，对正在上行的活塞造成很大的阻力，这样不仅使发动机输出功率下降，燃油耗增加，还会引起爆震。
【1】发动机转速对最佳点火提前角的影响发动机的转速越高，最佳点火提前角越大。
如图所示，点火提前角应随发动机转速升高而增大。
因为随发动机转速的提高，以秒计的燃烧过程所需时间缩短，但燃烧过程所占的曲轴转角增大，为保证发动机气缸内的最高压力出现在上止点后10°～15°的最佳位置，就必须适当提前点火(即增大点火提前角)。
【2】发动机负荷对点火提前角的影响发动机负荷增大，最佳点火提前角应该减小。
发动机的负荷调节是通过节气门进行的量调节，随负荷减小，进气管真空度增大，进气量减少，气缸内的温度和压力均降低，燃烧速度变慢，燃烧过程所占的曲轴转角增大，应适当增大点火提前角，如图所示；【3】汽油辛烷值的影响汽油的辛烷值越高，抗爆性越好，点火提前角可越大，反之则越小。
在有些发动机的ECU中存储了两张点火正时图，实际使用中，可根据使用的燃料不同进行选择，在出厂时一般开关设定在无铅优质汽油的位置。
【4】其它影响因素最佳点火提前角除应根据发动机的转速、负荷和燃料性质确定之外，还应考虑发动机燃烧室形状、燃烧室内温度、空燃比、大气压力、冷却水温等因素。
在传统点火中，当上述因素变化时，系统无法对点火提前角进行调整。
当采用ESA系统时，发动机在各种工况和运行条件下，ECU都可保证理想的点火提前角，因此发动机的动力性、经济性和排放性都可以达到最佳。
2.2最佳点火提前角的确定与控制【1】发动机起动时点火提前角的控制发动机启动时，电控单元不进行最佳点火提前角控制，而是根据发动机转速信号（Ne）启动开关信号（STA）以固定不变点火提前角点火。
当发动机转速超过一定值时（如大于500转）。
自动转人由电控单元控制的最佳点火提前角计算及控制程序。
【2】启动后最佳点火提前角控制发动机启动后，电控单元对最佳点火提前角的计算和控制，一般按照如下步骤进行：首先根据G信号和Ne信号确定初始点火提前角，然后根据发动机转速和负荷确定基本点火提前角，最后再根据有关传感器信号确定修正点火提前角正三项点火提前角的代数和即为实际的最佳点火提前角。
即：最佳点火提前角=初始点火提前角+基本点火提前角+修正点火提前角初始点火提前角：为了控制点火正时，电控单元根据上止点位置确定点火提前角。
在一些微电子控制点火系统中,有些发动机的电控单元把G1和G2信号出现后第一个Ne信号过零点定位压缩行程上止点10度。
并以这个角度作为点火正时计算的基准点，称为初始点火提前角，其大小随发动机而异。
基本点火提前前角：发动机正常运转时，电控单元按怠速工况和非怠速工况两种工况确定基本点火提前角。
发动机正处于怠速工况时，电控单元根据节气门位置信号，发动机转速信号及空调开关信号，确定基本点火提前角。
修正点火提前角：除了转速和负荷以外，其它对点火提前角有重要影响的因素均归入到修正点火提前角中，电控单元根据有关传感器的信号，分别示出对应的修正值，他们的代数和就是修正点火提前角.修正点火提前角所包含的修正值有暖机修正、过热修正、空燃比反馈修正、怠速稳定性修正、爆震修正等。
2.3最大和最小提前角控制。
在电控点火系统中，有电控单元对实际点火提前角的数值范围进行限制。
最大和最小点火提前角的一般范围为：最大点火提前角：35°到45°最小点火提前角;-10°到0°【1】闭合角控制闭合角控制也称通电时间控制。
影响初级线圈通过电流的主要因素有发动机转速和蓄电池电压。
当发动机转速高时适当增大闭合角，以防止初级线圈通过电流值下降，造成次级高压下降，点火困难。
蓄电池电压下降时，基于相同的理由，也应适当增大闭合角。
通过对闭合角的准确调节不但改善了点火系统的点火性能，而且还可以防止初级点火线圈发热和电能的无效损耗。
【2】爆震传感器与爆震控制爆震是汽油机运行过程中产生的一种最有害的故障现象。
汽油机如持续产生爆震，火花塞电极或活塞就可能产生过热、熔损等现象，导致发动机损坏，因此必须防止爆震的发生。
一般而言，点火提前角越大，就越易产生爆震，推迟点火时间对消除爆震有明显的作用。
1、爆燃产生的原因：1）点火提前角过大2）燃烧室积炭3）敲击、爆燃和早燃都属于点火过早。
2、爆燃控制系统的组成爆燃控制系统实际就是增加了爆燃传感器的电控点火系统，ECU根据爆燃传感器的信号对点火提前角实行反馈控制(工作过程见本章第一节相关内容)。
爆燃传感器的安装位置如图所示。
爆燃传感器的类型：一般采用检测发动机振动的方法来判断有无爆燃及爆燃的强度。
有电感式和压电式。
压电式又有共振型、非共振型和火花塞型三种.压电共振式爆燃传感器主要由压电元、振子、基座、外壳等组成，如图所示。
压电元件紧贴在振子上，振子则固定在基座上。
压电式利用压电效应，压电元件检测振子的振动压力，并转换成电信号书送给ECU,输出信号与电感时爆燃传感器相似。
由于共振型爆燃传感器振子的固有频率与发动机爆燃时的振动品率一致，所以必须与发动机配套使用，通用性差。
但当爆燃发生时，振子与发动机共振，压电元件输出的信号电压有明显增大，易于测量。
1、压电元件2、振子3、基座4、O型密封圈5、连接器6、接头7、密封剂8、壳体9、引线2.4爆燃的识别发动机工作时，由于其他因素导致气缸体产生机械振动是不可避免的，为防止爆燃传感器误检测导致系统非正常工作，提高控制系统的可靠性，故并非任何时间爆燃控制系统都对点火提前角进行反馈控制。
ECU 内设有爆燃信号识别电路(如下图所示)，用以确定发动机是否发生爆燃。
只有在能够识别发动机点火后爆燃且可能发生的一段曲轴转角范围内，控制系统才允许对爆燃信号进行识别。
安装在气缸体上的爆燃传感器可检测到发动机不同频率范围内的机械振动，发生爆燃时传感器产生的电压信号有较大的振幅，如下图所示。
