DBJ01-623-2006自然排烟系统设计施工及验收规范

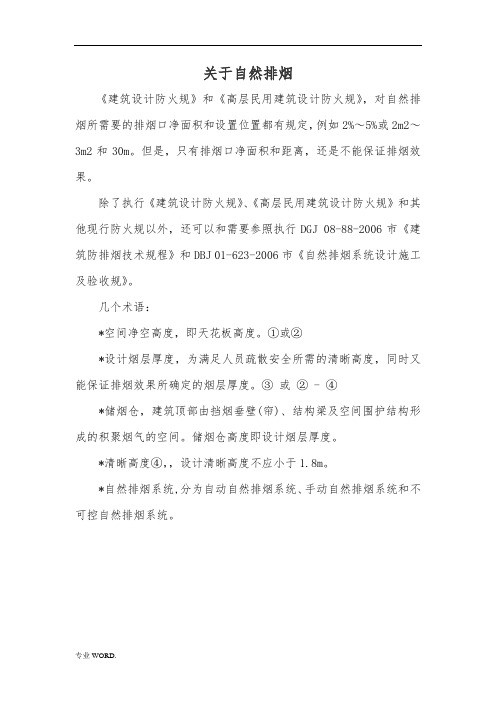

关于自然排烟《建筑设计防火规》和《高层民用建筑设计防火规》，对自然排烟所需要的排烟口净面积和设置位置都有规定，例如2%～5%或2m2～3m2和30m。

但是，只有排烟口净面积和距离，还是不能保证排烟效果。

除了执行《建筑设计防火规》、《高层民用建筑设计防火规》和其他现行防火规以外，还可以和需要参照执行DGJ 08-88-2006市《建筑防排烟技术规程》和DBJ 01-623-2006市《自然排烟系统设计施工及验收规》。

几个术语：*空间净空高度，即天花板高度。

①或②*设计烟层厚度，为满足人员疏散安全所需的清晰高度，同时又能保证排烟效果所确定的烟层厚度。

③或② - ④*储烟仓，建筑顶部由挡烟垂壁(帘)、结构梁及空间围护结构形成的积聚烟气的空间。

储烟仓高度即设计烟层厚度。

*清晰高度④，，设计清晰高度不应小于1.8m。

*自然排烟系统,分为自动自然排烟系统、手动自然排烟系统和不可控自然排烟系统。

上述术语的关系为：设计烟层厚度= 储烟仓高度= 空间净空高度-设计清晰高度几条规定：*自然排烟系统防烟分区面积不宜大于2000m2，长边不宜大于60m，且不应跨越防火分区。

这就说明,采用自然排烟,也需要划分防烟分区。

例如60m×60m、四周有外窗的商业营业大厅等。

*设计烟层厚度不应小于空间净空高度的10%，且不应小于0.5m。

*自然排烟区域的任一点至最近排烟开口中心点的距离不应大于30m。

*自动排烟窗或可手动开启的外窗，应设置在储烟仓的顶部或外墙上，当设置在外墙上时,其底边高度不应低于储烟仓的下沿，且应沿着火灾气流方向开启。

所以, 需要根据自动排烟窗和可手动开启外窗的设置条件，降低储烟仓下沿的高度，即增加挡烟垂壁(帘)突出吊顶的高度。

必要时,挡烟垂壁(帘)下沿甚至可以降低到距地面不小于1.8m。

*设计清晰高度不应小于1.8m。

所以，外门在1.8m以下的面积，是不能作为自然排烟面积的。

*设置自动自然排烟系统的场所应设置补风系统，可采用机械通风方式或自然通风方式。

北京市地方标准（DBJ01）1、DB11/383-2006建设工程施工现场安全资料管理规程Management soecification of construction engineering safety document2、DB11/382-2006建设工程安全监理规程Specificafion of safety construction supervision 3、DBJ/T01-107-2006建筑内外墙涂料应用技术规程Technical specification of application to buildingcoating for interor and exterior wall4、DB11/T311.1-2005城市轨道交通工程质量验收标准第1部分:土建工程(附件:验收表格)5、DB11/343-2006用水器具节水技术条件6、DB11/T316-2005北京市地下管线探测技术规程7、DBJ01-105-2006厨房厕浴间防水施工技术规程8、DBJ/T01-104-2005建筑装饰优质工程评审标准9、DB11/T339-2006北京市工程测量技术规程10、DB11/T301-2005燃气室内工程设计施工验收技术规定11、DB11/T302-2005燃气输配工程设计施工验收技术规定12、DBJ01-103-200513、DBJ01-622-2005 吸气式烟雾探测火灾报警系统设计,施工及验收规范14、DBJ01-99-2005预拌砂浆应用技术规程15、DBJ01-98-2005建设工程施工现场临建房屋技术规程16、DBJ01-94-2005高密度聚乙烯排水管道工程施工与验收技术规程17、DBJ01-93-2004屋面防水施工技术规程18、DBJ01-621-2005公共建筑节能设计标准19、DBJ01-87-2005北京市市政基础设施工程暗挖施工安全技术规程20、DBJ01-88-2005北京市给水与排水工程施工安全技术规程21、DBJ01-82-2004混凝土结构工程施工质量验收规程22、DBJ01-89-2004 全钢大模板应用技术规程23、DBJ01-83-2003建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准24、DBJ/T01-78-2003 回弹法、超声回弹综合法检测泵送混凝土强度技术规程25、DBJ01-76-2003 气溶胶灭火系统设计、施工及验收规范26、DBJ01-75-2003洁净气体灭火系统设计、施工及验收规范27、DBJ01-74-2003细水雾灭火系统设计、施工、验收规范28、DBJ01-72-2003北京市建设工程施工现场生活区设置和管理标准29、DBJ01-616-2004建筑防火涂料（板）工程设计、施工与验收规程30、DBJ01-618-2004经济适用住宅设计标准（试行）31、DBJ/T01-92-2004外墙外保温施工技术规程32、DBJ01-617-2004简易自动喷水灭火系统设计规程33、DBJ01-79-2004住宅建筑门窗应用技术规范34、DBJ01-96-2004地铁暗挖隧道注浆施工技术规程35、DBJ01-81-2004砌体结构工程施工质量验收规程36、DBJ01-90-2004市政基础设施工程质量检验与验收统一标准(含光盘)37、DBJ01-12-2004桥梁工程施工质量检验标准(含光盘)38、DBJ01-13-2004排水管(渠)工程施工质量检验标准(含光盘)39、DBJ01-11-2004城镇道路工程施工质量检验标准(含光盘)40、DBJ/T01-26-2003建筑安装分项工程施工工艺规程(套)41、DBJ01-80-2003建筑工程施工技术管理规程42、DBJ01-79-2004住宅建筑门窗应用技术规范43、回弹法、超声回弹综合法检测泵送混凝土强度技术规程44、北京市建设工程质量检测监管信息系统数据标准45、干拌砂浆应用技术规程46、市政基础设施工程资料管理规程47、建筑长城杯工程质量评审标准48、建筑结构长城杯工程质量评审标准49、民用建筑设置锅炉房消防设计规定（试行）50、DBJ01-610-2002住宅低温辐射电热膜供暖应用技术规程51、消防安全疏散标志设置标准52、北京市建筑装饰装修工程设计制图53、建筑及住宅小区智能化工程检测验收规范54、住宅区及住宅楼房邮政信报箱55、北京市住宅区及住宅安全防范设计标准56、DBJ/T01-67-2002建筑给水铜管管道工程技术规程57、外墙外保温技术规程（现浇混凝土模板内置保温板做法）58、人工砂应用技术规程59、混凝土矿物掺合料应用技术规程60、外墙外保温用聚合物砂浆质量检验标准61、北京市建筑工程施工安全操作规程62、混凝土外加剂应用技术规程63、DBJ01-60-2002外墙内保温施工技术规程64、绿色照明工程技术规程65、北京市电气防火检测技术规范66、北京地区蒸压灰砂砖砌体结构设计与施工技术规程67、DBJ/T01-35-2003 外墙内保温施工技术规程(石膏聚苯复合保温板)68、DBJ/t01-57-2001建筑外墙弹性涂料应用技术规程69、北京市市政工程施工安全操作规程70、DBJ01-55-2001 无机防水堵漏材料质量检验评定标准71、DBJ01-54-2001 界面渗透型防水涂料质量检验评定标准72、DBJ01-53-2001 聚合物改性沥青复合胎防水卷材质量检验评定标准73、DBJ/T01-52-2001 北京地区蒸压粉煤灰砖砌体结构设计与施工技术规程74、DBJ01-51-2003建筑工程资料管理规程75、北京市住宅区及住宅建筑有线广播电视设施设计规定76、新建集中供暖住宅分户热计量设计技术规程77、《方便残疾人使用的城市道路和建筑物设计规范》实施细则78、DBJ01-602-2004民用建筑节能设计标准(采暖居住建筑部分)北京地区实施细则79、北京市住宅区与住宅楼房电信设施技术规定80、预防混凝土工程碱集料反应技术管理规定DBJ01-95-200581、北京地区模数多孔砖建筑设计与施工要点82、北京市地下室防水推荐做法83、北京市屋面卷材防水推荐做法84、北京市厕浴间防水推荐做法85、DBJ/T01-50-2002 外墙外保温施工技术规程86、DBJ/T01-49-2000低温热水地板辐射供暖应用技术规程87、DBJ01-48-2000 建筑内墙用耐水腻子应用技术规程88、DBJ01-47-2000 北京市给水排水管道工程施工技术规程89、DBJ01-46-2001 北京市城市桥梁工程施工技术规程90、DBJ01-45-2000 北京市城市道路工程施工技术规程91、DBJ/T01-43-2003 家庭居室装饰工程质量验收标准92、DBJ/T01-42-99 建筑内外墙涂料应用技术规程93、DBJ01-41-2002 建设工程监理规程94、建筑用界面处理剂应用技术规程95、DBJ01-39-98 混凝土承重小型空心砌块建筑施工技术规程（试行）96、DBJ/T01-38-2002 外墙外保温施工技术规程（聚苯板玻纤网格布聚合物砂浆做法）97、DBJ01-37-98 陶瓷砖外墙用复合胶粘剂应用技术规程98、DBJ/T01-36-97冬期混凝土综合蓄热法施工成熟度控制养护规程(无货)99、增强石膏聚苯复合保温板施工技术规程100、增强水泥聚苯复合保温板施工技术规程101、钢丝网架水泥夹心板隔墙施工技术规程102、DBJ01-32-97增强石膏空心条板轻隔墙施工技术规程103、DBJ01-31-96增强水泥条板轻隔墙施工技术规程104、DBJ01-30-2000外墙内保温板质量检验评定标准105、DBJ01-29-2000轻隔墙条板质量检验评定标准106、DBJ01-28-96膏状墙条板质量检验评定标准107、DBJ/T01-27-2003高级建筑装饰工程质量检验标准108、DBJ01-25-96烧结粘土空心砖应用技术规程109、DBJ01-21-95建筑工程测量规程110、DBJ01-17～20-94外墙内保温施工技术规程111、DBJ01-16-94新型沥青卷材防水工程技术规程（附条文说明）112、DBJ01-14-97冷轧扭钢筋混凝土结构技术规程113、DBJ01-10-93混凝土中掺用粉煤灰的技术规程114、DBJ01-8-90双钢筋混凝土板类构件应用技术暂行规程115、DBJ01-7-90无粘结预应力混凝土结构体系（BUPC）设计与施工规程（试行）116、DBJ01-6-90商品混凝土质量管理规程117、DBJ01-2-99预制混凝土构件操作质量标准118、DBJ01-1-92预制混凝土构件质量检验评定标准。

新建筑防烟排烟系统技术标准规范HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】重要消息：2018新版《建筑防烟排烟系统技术标准》规范将从今天开始实施《建筑防烟排烟系统技术标准》(GB51251-2017)《建筑防烟排烟系统技术标准》(GB51251-2017)由中华人民共和国住房和城乡建设部和中华人民共和国国家质量检验检疫总局#于2018年05月01日联合发布，2018年08月01日实施。

前言▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼根据建设部《关于印发<2006年工程建设标准规范制定、修订计划(第一批)〉的通知》(建标[2006]77号)的要求，本标准由公安部四川消防研究所会同上海市公安消防总队等有关单位共同编制而成。

本标准制订过程中，编制组遵循国家有关法律、法规和技术标准，深入调研了建筑防烟排烟系统设计和工程应用情况，认真总结了火灾事故教训和建筑防烟、排烟系统工程应用实践经验，参考了国内外相关标准规范，吸收了先进的科研成果，广泛征求了设计、监理、施工、产品制造、消防监督等各有关单位的意见，最后经审查定稿。

本标准共分9章和7个附录，主要技术内容有：总则，术语和符号，防烟系统设计，排烟系统设计，系统控制、系统施工，系统调试，系统验收和维护管理等。

本标准中以黑体字标志部分为强制性条文，必须严格执行。

本标准由住房城乡建设部负责管理和对强制性条文的解释，由公安部消防局负责日常管理工作，由公安部四川消防研究所负责具体技术内容的解释。

在本标准执行过程中，希望各单位结合工程实践认真总结经验，注意积累资料，随时将有关意见和建议反馈给公安部四川消防研究所(地址：四川省成都市金牛区金科南路69号，邮政编码：610036)，以供今后修订时参考。

目录1 总则2 术语和符号术语符号3 防烟系统设计一般规定自然通风设施机械加压送风设施机械加压送风系统风量计算4 排烟系统设计一般规定防烟分区自然排烟设施机械排烟设施补风系统排烟系统设计计算5 系统控制防烟系统排烟系统6 系统施工一般规定进场检验风管安装部件安装风机安装7 系统调试一般规定单机调试联动调试8 系统验收—般规定工程验收9 维护管理附录A不同火灾规模下的机械排烟量附录B排烟口最大允许排烟量附录C防烟、排烟系统分部、分项工程划分附录D施工过程质量检查记录附录E防烟、排烟系统工程质量控制资料检查记录附录F防烟、排烟工程验收记录附录G防烟、排烟系统维护管理工作检查项目本标准用词说明引用标准名录▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼1 总则为了合理设计建筑防烟、排烟系统，保证施工质量，规范验收和维护管理，减少火灾危害，保护人身和财产安全，制定本标准。

自然排烟系统设计施工及验收规范自然排烟系统设计施工及验收规范北京市地方标准（DBJ 01-623-2006）自然排烟系统设计施工及验收规范（节选）3 设计系统3.1一般规定3.1.1具备自然排烟条件的各类建筑场所或部位宜优先采用自然排烟系统。

下列场所或部位不应采用自然排烟系统：(1)建筑高度超过50M的一类公共建筑和建筑高度超过100M 的居住建筑的防烟楼梯间及其前室、消防电梯间前室和合用前室；注：防烟楼梯间前室或合用前室，当利用敞开的阳台、凹廊或前室内有不同朝向的可开启外窗自然排烟时，该楼梯间可不设防烟设施。

(2)封闭避难层（间）；(3)歌舞厅、录像厅、夜总会、卡拉ok厅、游艺厅等歌舞娱乐放映游艺场所长度超过40M的疏散内走道，其他建筑长度超过60M的内走道；(4)净空高度超过12M的中庭、剧场等高大空间。

3.1.2采用自然排烟系统的中庭及建筑面积大于500M2且高度大于6M的大空间场所，应设置自动自然排烟系统。

采用自然排烟系统的2层及2层以上的商场、公共娱乐场所，当建筑面积大于500M2时，宜设置自动自然排烟系统。

3.1.3自动自然排烟系统应与火灾自动报警系统联动。

与自动自然排烟系统联动的火灾自动报警系统的设计应符合现行《火灾自动报警系统设计规范》（GB50116）的规定。

3.2设计要求3.2.1自然排烟系统防烟分区面积不宜大于2000 M2，长边不宜大于60 M,且不应跨越防火分区。

当防烟分区超过此限值时，可采用固定的（或活动的）挡烟垂壁（垂帘）加以分隔。

3.2.2穿越不同防烟分区的敞开楼梯和自动扶梯穿越楼板的口部，应设挡烟垂闭（垂帘）。

3.2.3设计烟层厚度不应小于空间净空高度的10%，且不应小于0.5M。

3.2.4 自然排烟系统的排烟开口有效面积应满足下列要求：(1)防烟楼梯间前室、消防电梯间前室，排烟开口有效面积不应小于2.0M2,合用前室不应小于3.0 M2；(2)靠外墙的防烟楼梯间，每五层内排烟开口有效面积之和不应小于2.0 M2。

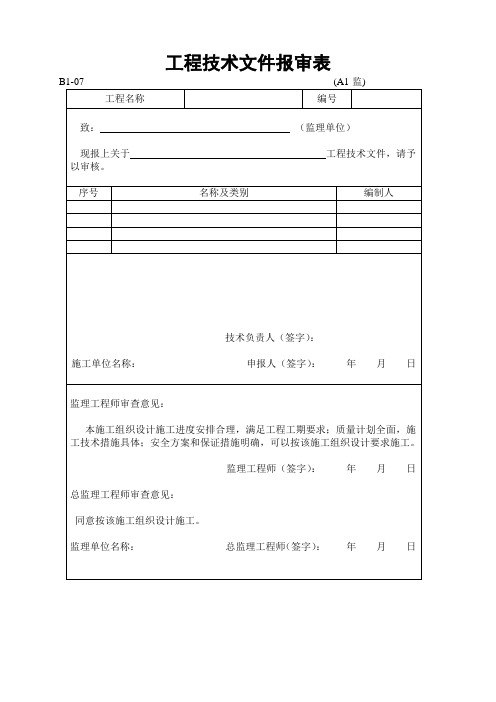

工程技术文件报审表
分包单位资格报审表
监理通知
监理通知回复单
工作联系单
工程变更单
竣工移交证书
施工测量放线报验表
工程物资进场报验表
分部（子分部）工程施工质量验收报验表
监理抽检记录
不合格项处置记录
旁站监理记录
单位（子单位）工程施工质量竣工预验收报验表
B2-08
见证取样和送检见证人备案书
质量监督站：
试验室：
我单位决定，由同志担任
工程见证取样和送样见证人。

有关的印章和签字如下，请查收备案。

建设单位名称（盖章）：年月日
监理单位名称（盖章）：年月日
施工项目负责人签字：年月日
工程开工/复工报审表
施工进度计划报审表
（）月工、料、机动态表
注：本表由施工单位于每月25日填报。

工、料、机情况应按不同施工阶段填报主要项目。

工程延期报审表
工程暂停令
工程进度（结算）款报审表
工程变更费用报审表
费用索赔报审表
临时签证报审表
工程款支付报审表
施工现场质量管理检查记录
施工组织设计审批表
土方开挖工程检验批施工质量验收记录表
所有检验批监理（建设）单位验收结论一栏的内容是一样的。

参考文献References[1]GB 50045-95.高层民用建筑设计防火规范[S]. 2001.[2]赵国凌.防排烟工程[M].天津科技翻译出版公司.1991.[3]范维澄,刘乃安.火灾安全科学－一个新兴交叉的学科领域[J].中国工程科学,2001,3(1):6-13.[4]霍然,袁宏永.性能化建筑防火分析与设计[M].安徽科学技术出版社. 2003.13, 138,383[5]程远平.建筑火灾防护工程方法的物理及化学基础.徐州：中国矿业大学安全工程讲义.2004.[6]黄晨.大空间建筑室内空气垂直温度分布的研究. [博士学位论文]：上海,上海理工大学,2001.[7]霍然,胡源等.建筑火灾安全工程学导论[M].中国科技大学出版社. 1999.6,279-280,32.[8]毛洪伟.体育馆类高大空间建筑火灾烟气流动研究.[硕士学位论文]：广州，广州大学，2005.[9]范存养.大空间建筑空调设计及工程实录[M].中国建筑工业出版社. 2001.[10]程远平,陈亮.建筑火灾过程中烟气与热排放作用分析[J].消防科学与技术,2003.22(6):449-453.[11]NFPA204 Standard for Smoke and heat venting[S]. Technical Committee on SmokeManagement Systems,2002.[12]NFPA 92B Standard for Smoke Management Systems in Malls, Atria and LargeArea[S].Technical Committee on Smoke Management Systems, 2005.[13]DIN-Taschenbuch120,Brandschutzmassnamen[M],1999:461-498.[14]DIN18232-5:Rauch-und Waermeableitung,Teil5:Maschinelle Rauchabzuganlagen(MRA)[S],1998.[15]DIN18232-6:Rauch-und Waermeableitung,Teil5:MaschinelleRauchabzuganlagen(MRA)[S],1997.[16]K.Richter, Maschinellb etriebene Anlagen zur Rauch-undWaermeabfuehrung[J].s+sreport,2000，(3):16-21.[17]K.Richter, Maschinellb etriebene Anlagen zurRauch-Waermeabfuehrung[J].s+sreport,2000,(4):15-22.[18]ISO16734. Fire safety engineering—Requirements governing algebraic equations—Fireplumes. ISO/TC92/SC4, Geneva,2006.[19]ISO16735. Fire safety engineering—Requirements governing algebraic equations—Smokelayers. ISO/TC92/SC4, Geneva,2006.[20]ISO16736. Fire safety engineering—Requirements governing algebraic equations—Ventflows. ISO/TC92/SC4, Geneva,2006.[21]刘勇.中庭建筑防排烟相似模型实验研究.[硕士学位论文]：重庆，重庆大学,2002.[22]刘激扬,李引擎等.现行防火规范与奥运场馆的防火设计[J].消防科学与技术,2003,7(22):285-289.[23]GB 50016-2006.建筑设计防火规范[S]. 2006.[24]GB 50098-98.人民防空工程设计防火规范[S].2001.[25]DGJ-08-88-2000.民用建筑防排烟技术规程（上海市）[S].2001.[26]DBJ 01-623-2006.自然排烟系统设计施工及验收规范（北京市）[S]. 2006.[27]http://www.中国科学院/中国科学院院刊/奥运体育场馆防火系统设计技术研究.html.[28]陈文辉.大型工业建筑中的烟气控制[J],工业建筑.30(12):71-72[29]谢斌.模型中庭火灾烟气运动实验研究.[硕士学位论文]：重庆，重庆大学,2002.[30]周敏莉.德国印象[J].上海消防,2000(08):45-46.[31]刘方.中庭火灾烟气流动与烟气控制研究.[博士学位论文]：重庆，重庆大学,2002.[32]霍然,李元洲等.大空间建筑火灾机械排烟的初步研究[J].消防科学与技术,2001,(4):3-5.[33]游宇航,李元洲等.夏季大空间内火灾机械排烟效率的研究[J].安全与环境学报,2006,(6):24-27.[34]范维澄,孙金华等.火灾风险评估方法学[M].科学出版社.2004．[35]李国强,杜咏.大空间建筑顶部火灾空气升温的参数分析[J].消防科学与技术,2005,24(1):19-22.[36]李元洲.中庭式大空间建筑内火灾烟气流动与控制研究.[博士学位论文]：合肥，中国科学技术大学，2001．[37]秦挺鑫,郭印诚等.大型室内体育场馆火灾烟气充填及排烟措施研究[J].工程热物理学报,2005,26(6):1061-1064.[38]Dougal Drysdale. An Introduction to Fire Dynamics 2nd Edition. University of Edinburgh,UK.p 343-348,387-391, 328-331,305-310,321-324, 333-334.[39]Philip J.DiNenno,P.E. The SFPE Handbook of Fire Protection Engineering,3rd.Society of FireProtectionEngineers(SFPE),2002,Section1,21-26,Section2,32-40,162-169.Section3,171-186,183-184, 189-193.Section4,275-277.[40]程远平,陈亮．建筑火灾过程中烟气与热排放作用分析[J].消防科学与技术,2003.11.（6）[41]日本建筑省编,孙金香,高伟译.建筑物综合防火设计[M].天津科技翻译出版公司.1994.449-458[42]S.M. Hockey, P.J. Rew. Human Response to Thermal Radiation. Contract Research ReportNo.97/1996, HSE books, Sudbury Suffolk, UK，1996.[43]D.A. Purser, Polymer International, 47, p.1232 (2000).[44]D.A. Purser, Toxicity assessment of combustion products,SFPE Handbook of FireProtection Engineers. National Fire Protection Association, Quincy, Massachusetts, Third edition 2002, Chapter 2-6.[45]范维澄,王清安等．火灾学简明教程[M].中国科学技术大学出版社.1995. 18,297-298[46]Walter W. Jones, Richard D. Peacock etc. CFAST--Consolidated Model of Fire Growth andSmoke Transport(Version 6) -Technical Reference Guide. Fire Research Division, Building and Firee Research Laboratory. 2005,12.[47]霍然,李元洲等.大空间内火灾烟气充填研究[J].燃烧科学与技术,2001,7(3):219-222.[48]周德闯,刘晓平等.区域模拟在性能化防火设计工程中的适用性[J].中国科学技术大学学报,2006,36(1):110-115.[49]肖泽南,谢大勇等.CFD技术在大空间烟气模拟中的应用[J],消防科学与技术,2005,3(24):175-179.[50]王路威,李兆文等.火灾烟气扩散数值模拟与控制研究[J].南京工业大学学报,2004,26(4):91-94.[51]Kevin Mc Grattan etc. Fire Dynamics Simulator (Version 5)-Technical Reference Guide(Draft),NIST Special Publication 1018-5, 2007,3.[52]陈亮.建筑火灾发展与烟气流动特性的分析方法及其计算机模化研究[硕士学位论文]：徐州，中国矿业大学，2004.[53]大空间火灾发展工程计算工具用户手册.合肥,中国科学技术大学，2004.[54]程远平,倪照鹏,陈亮等．性能化防火设计中火灾增长的分析方法和原则．建筑物性能化防火设计方法与评估技术研讨会论文集[C],徐州, 2003, 10-20.[55]DIN18232-2:Rauch-und Waermeableitung, Teil2:Rauchabzuege Bemessung, Anforderungenund Einbau[S],1996.[56]Mower FW, Williamson RB. Estimating Room Temperatures from Fires along Walls and inCorners. Fire Technology 1987,23:133.[57]Heskestad G. Engineering Relations for Fire Plumes, Fire Safety Fourmal. 1984,7:25-32[58]Fire Safety Engineering in Buildings, BS DD240(Draft of development).Secretary of BSITechnical Committee Fsh/24.London,1997.[59]J.H. Klote. Method of Predicting smoke Movement in Atria with application to smokemanagement. NISTIR 5516, National Institute of Standards and Technology,1994.[60]方俊.高大空间热分层环境下早期烟气输运规律与探测方法研究.[博士学位论文]：合肥,中国科学技术大学,2004.[61]易亮．中庭式建筑中火灾烟气的流动与管理研究.[博士学位论文]：合肥，中国科学技术大学，2005[62]吴有烈,吴宜州等．高层建筑自然排烟之可行性分析．第三界消防性能化规范发展研讨会论文集[C], 台湾,2006.[63]周剑峰,黄琦.自然排烟及其控制系统的设计[J].建筑科学,2005.21(2):53-56[64]徐州体育馆方案修改[内部资料].徐州：江苏省第一工业设计院，2003.[65]JGJ 31-2003.体育建筑设计规范[S]. 2003.[66]李引擎.建筑防火性能化设计[M].化学工业出版社,2005.[67]王浩波.大型体育场馆防火设计的性能化分析.[硕士学位论文]：合肥,中国科学技术大学,2004.。

北京市地方标准编号：DB11/1025—2013备案号：J10820—2013自然排烟系统设计、施工及验收规范Code for Design，Installation and Commissioning of Natural Smoke Ventilation System2013-11-01发布2014-05-01实施北京市规划委员会北京市质量技术监督局联合发布北京市地方标准自然排烟系统设计、施工及验收规范Code for Design，Installation and Commissioning of Natural Smoke Ventilation SystemDB11/1025—2013主编单位：北京市公安局消防局中国建筑科学研究院建筑防火研究所批准部门：北京市规划委员会北京市质量技术监督局实施日期：2014年05月01日2013 北京DB11/1025—2013前言根据《北京市“十二五”时期城乡规划标准化工作规划》及北京市质量技术监督局2012年北京市地方标准制修订工作计划（京质监标发〔2012〕20号）的要求，编制组经过收集国内外资料，进行调查研究和试验，认真总结实践经验，参考有关国家标准和国外先进经验，并在广泛征求意见的基础上，对《自然排烟系统设计、施工及验收规范》进行了修编。

本规范的主要技术内容分为8章，即总则、术语与符号、系统设计、系统主要组件、系统施工与安装、系统调试、系统验收、系统维护管理。

本规范修订的主要技术内容为：重新界定规范适用范围，明确了排烟窗口有效面积计算、自然排烟系统选型、自动排烟窗功能、挡烟垂帘的要求，增加了救援窗口设置要求和实体热烟试验检验等内容。

本规范中第3.2.4条、第4.1.2条为强制性条文，必须严格执行。

本规范由北京市规划委员会归口管理，北京市公安局消防局负责具体技术内容的解释。

规范日常管理机构为北京市城乡规划标准化办公室。

在实施过程中如发现需要修改和补充之处，请将意见和有关资料寄送北京市公安局消防局（通讯地址：北京市西城区西直门内南小街1号，邮编100035，联系电话：82215000）。

自然排烟系统设计施工及验收规范北京市地方标准（DBJ 01-623-2006）3 设计系统3.1一般规定3.1.1具备自然排烟条件的各类建筑场所或部位宜优先采用自然排烟系统。

下列场所或部位不应采用自然排烟系统：(1)建筑高度超过50M的一类公共建筑和建筑高度超过100M的居住建筑的防烟楼梯间及其前室、消防电梯间前室和合用前室；注：防烟楼梯间前室或合用前室，当利用敞开的阳台、凹廊或前室内有不同朝向的可开启外窗自然排烟时，该楼梯间可不设防烟设施。

(2)封闭避难层（间）；(3)歌舞厅、录像厅、夜总会、卡拉ok厅、游艺厅等歌舞娱乐放映游艺场所长度超过40M的疏散内走道，其他建筑长度超过60M的内走道；(4)净空高度超过12M的中庭、剧场等高大空间。

3.1.2采用自然排烟系统的中庭及建筑面积大于500M2且高度大于6M的大空间场所，应设置自动自然排烟系统。

采用自然排烟系统的2层及2层以上的商场、公共娱乐场所，当建筑面积大于500M2时，宜设置自动自然排烟系统。

3.1.3自动自然排烟系统应与火灾自动报警系统联动。

与自动自然排烟系统联动的火灾自动报警系统的设计应符合现行《火灾自动报警系统设计规范》（GB50116）的规定。

3.2设计要求3.2.1自然排烟系统防烟分区面积不宜大于2000 M2，长边不宜大于60 M,且不应跨越防火分区。

当防烟分区超过此限值时，可采用固定的（或活动的）挡烟垂壁（垂帘）加以分隔。

3.2.2穿越不同防烟分区的敞开楼梯和自动扶梯穿越楼板的口部，应设挡烟垂闭（垂帘）。

3.2.3设计烟层厚度不应小于空间净空高度的10%，且不应小于0.5M。

3.2.4 自然排烟系统的排烟开口有效面积应满足下列要求：(1)防烟楼梯间前室、消防电梯间前室，排烟开口有效面积不应小于2.0M2,合用前室不应小于3.0 M2；(2)靠外墙的防烟楼梯间，每五层内排烟开口有效面积之和不应小于2.0 M2。

靠外墙的防烟楼梯间顶层宜设有不小于0.80 M2的可开启外窗；(3)需要排烟的房间和疏散内走道，排烟开口有效面积分别不应小于该房间和内走道地面面积的2%；(4)净空高度小于12M的中庭或剧场舞台，排烟开口有效面积不应小于该中庭或舞台地面面积的5%；(5)建筑面积大于500 M2且净空高度大于6M、小于12M的大空间场所，排烟开口有效面积不应小于该场所地面面积的5%。

自然排烟系统设计施工及验收规范自然排烟系统设计施工及验收规范北京市地方标准（DBJ 01-623-2006）自然排烟系统设计施工及验收规范（节选） 3 设计系统3.1一般规定3.1.1具备自然排烟条件的各类建筑场所或部位宜优先采用自然排烟系统。

下列场所或部位不应采用自然排烟系统：(1)建筑高度超过50M的一类公共建筑和建筑高度超过100M的居住建筑的防烟楼梯间及其前室、消防电梯间前室和合用前室；注：防烟楼梯间前室或合用前室，当利用敞开的阳台、凹廊或前室内有不同朝向的可开启外窗自然排烟时，该楼梯间可不设防烟设施。

(2)封闭避难层（间）；(3)歌舞厅、录像厅、夜总会、卡拉ok厅、游艺厅等歌舞娱乐放映游艺场所长度超过40M的疏散内走道，其他建筑长度超过60M的内走道；(4)净空高度超过12M的中庭、剧场等高大空间。

3.1.2采用自然排烟系统的中庭及建筑面积大于500M2且高度大于6M的大空间场所，应设置自动自然排烟系统。

采用自然排烟系统的2层及2层以上的商场、公共娱乐场所，当建筑面积大于500M2时，宜设置自动自然排烟系统。

3.1.3自动自然排烟系统应与火灾自动报警系统联动。

与自动自然排烟系统联动的火灾自动报警系统的设）的规定。

GB50116计应符合现行《火灾自动报警系统设计规范》（．3.2设计要求3.2.1自然排烟系统防烟分区面积不宜大于2000 M2，长边不宜大于60 M,且不应跨越防火分区。

当防烟分区超过此限值时，可采用固定的（或活动的）挡烟垂壁（垂帘）加以分隔。

3.2.2穿越不同防烟分区的敞开楼梯和自动扶梯穿越楼板的口部，应设挡烟垂闭（垂帘）。

3.2.3设计烟层厚度不应小于空间净空高度的10%，且不应小于0.5M。

3.2.4 自然排烟系统的排烟开口有效面积应满足下列要求：(1)防烟楼梯间前室、消防电梯间前室，排烟开口有效面积不应小于2.0M2,合用前室不应小于3.0 M2；(2)靠外墙的防烟楼梯间，每五层内排烟开口有效面积之和不应小于2.0 M2。
