配电室设计要求

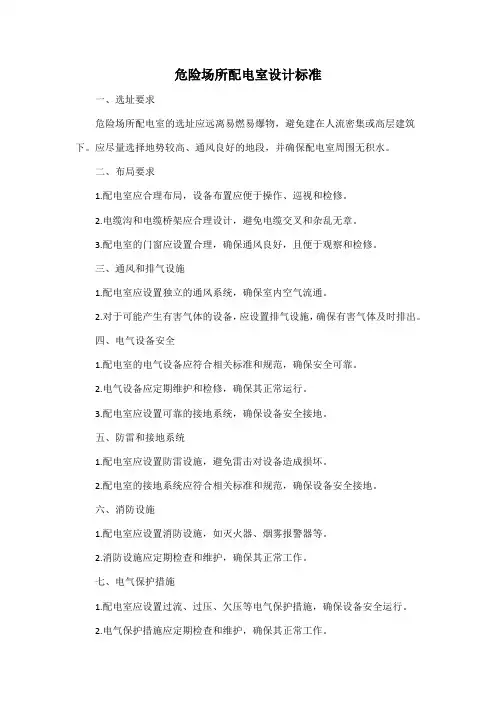

危险场所配电室设计标准
一、选址要求
危险场所配电室的选址应远离易燃易爆物，避免建在人流密集或高层建筑下。

应尽量选择地势较高、通风良好的地段，并确保配电室周围无积水。

二、布局要求
1.配电室应合理布局，设备布置应便于操作、巡视和检修。

2.电缆沟和电缆桥架应合理设计，避免电缆交叉和杂乱无章。

3.配电室的门窗应设置合理，确保通风良好，且便于观察和检修。

三、通风和排气设施
1.配电室应设置独立的通风系统，确保室内空气流通。

2.对于可能产生有害气体的设备，应设置排气设施，确保有害气体及时排出。

四、电气设备安全
1.配电室的电气设备应符合相关标准和规范，确保安全可靠。

2.电气设备应定期维护和检修，确保其正常运行。

3.配电室应设置可靠的接地系统，确保设备安全接地。

五、防雷和接地系统
1.配电室应设置防雷设施，避免雷击对设备造成损坏。

2.配电室的接地系统应符合相关标准和规范，确保设备安全接地。

六、消防设施
1.配电室应设置消防设施，如灭火器、烟雾报警器等。

2.消防设施应定期检查和维护，确保其正常工作。

七、电气保护措施
1.配电室应设置过流、过压、欠压等电气保护措施，确保设备安全运行。

2.电气保护措施应定期检查和维护，确保其正常工作。

八、标识和安全警示
1.配电室内电气设备应标识清晰，便于识别和管理。

2.危险场所配电室周围应设置明显的安全警示标识，提醒人员注意安全。

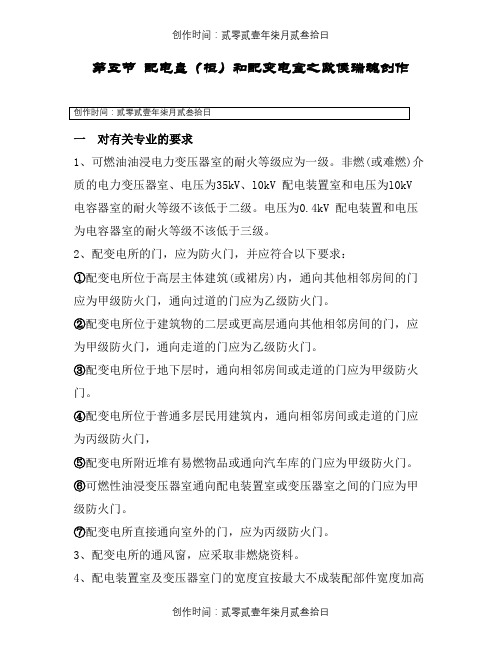

第五节配电盘（柜）和配变电室之欧侯瑞魂创作一对有关专业的要求1、可燃油油浸电力变压器室的耐火等级应为一级。

非燃(或难燃)介质的电力变压器室、电压为35kV、l0kV 配电装置室和电压为l0kV 电容器室的耐火等级不该低于二级。

电压为0.4kV 配电装置和电压为电容器室的耐火等级不该低于三级。

2、配变电所的门，应为防火门，并应符合以下要求：①配变电所位于高层主体建筑(或裙房)内，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门。

②配变电所位于建筑物的二层或更高层通向其他相邻房间的门，应为甲级防火门，通向走道的门应为乙级防火门。

③配变电所位于地下层时，通向相邻房间或走道的门应为甲级防火门。

④配变电所位于普通多层民用建筑内，通向相邻房间或走道的门应为丙级防火门，⑤配变电所附近堆有易燃物品或通向汽车库的门应为甲级防火门。

⑥可燃性油浸变压器室通向配电装置室或变压器室之间的门应为甲级防火门。

⑦配变电所直接通向室外的门，应为丙级防火门。

3、配变电所的通风窗，应采取非燃烧资料。

4、配电装置室及变压器室门的宽度宜按最大不成装配部件宽度加高度宜按不成装配部件最大高度加。

5、设置在地下层、楼层的配变电所应向结构专业提出荷载要求，向建筑专业提出通道要求。

①高压配电室高压柜前留有巡检操纵通道，应大于。

柜后及两端应留有检修通道，应大于1m。

②低压配电室低压配电室的面积取决于低压开关柜数量，柜前应留有巡检通道，应大于，柜后维修通道，应大于1m。

6、电压为35kV、10kV配电室和电容器室，宜设不克不及开启的自然采光窗，窗户下沿距室外地面高度不宜小于。

临街的一面不宜开窗。

7、变压器室、配电装置室、电容器室的门应向外开，并应装锁。

装有电气设备的相邻房间之间有门时，此门应向较低电压方向开启。

8、配变电所各房间经常开启的门窗，不该直通相邻含有酸、碱、蒸汽、粉尘和噪声严重的建筑。

9、长度大于7m的配电装置室应设两个出口，并宜安插在配电室的两端。

配电室的规范要求配电室是指供电系统中集中供电、接受电能分配、控制、保护及监测等功能的重要场所。

配电室关系到电气安全和保障电能正常传输，要求配电室具备规范的设计、建造和运营管理，满足电力工程标准和安全生产要求，确保电气设备运行的安全性、可靠性和稳定性。

一、设计要求1. 配电室的位置和建筑配电室应建在离电源、负荷近的地方，方便供电和管理。

如果需要计算机隔离，还需要进行地下隧道连接。

建筑中的房间应根据实际需要分区，保证空间布局合理，确保环境良好，避免高温、潮湿等问题。

2. 建筑和电气设备选材建筑和电气设备要选择耐高温、耐腐蚀、不可燃、不透磁等合适材料，保证其性能稳定，操作安全。

建筑要有防火、声音隔离、排气、排水系统等设施。

3. 配电室接地建筑接地是防止人身触电以及保护电气设备的关键措施。

配电室接地应满足防雷、防静电等防护要求。

接地要按照国家电气规范或设计要求，借助专业工具检测，确保接地电阻符合标准。

4. 建筑物泄漏电流保护配电室内部的电器设备如果积累过多的泄漏电流，就容易造成接地电阻升高，甚至导致人身触电等危险情况。

因此，设计时应该考虑到配电室的电器设备参数、数量和电气负荷等，然后选择适合的泄漏电流保护开关等设备，保障使用的可靠性。

二、施工要求1. 作业场地清洁平整施工现场应严格管理，干净整洁，清理掉累积的灰尘、垃圾等物品，保持通道畅通，避免工作时跌倒的危险。

2. 作业人员着装俗话说常言道：工具不如工人重要。

工作人员在进入施工现场前要穿上防静电服、绝缘鞋、安全帽、防护手套等手段。

在施工完成后要进行绝缘性和泄漏电流的检查和测试。

3. 施工人员技术水平要求施工人员要有扎实的电气技术知识和实践经验，熟悉现场的电气设备和线路。

在操作时应注意安全，保持专业技能要求，确保按照坚定的技术法规施工。

三、运维要求1. 现场排查配电室电气要求进行定期维护和排障，保障设备正常运行。

电气设备需要经常巡视，发现隐患及时处理，不能干扰供电运行。

配电室设计规范和要求配电室是电力系统中的一个关键部分，它负责接收、配送和控制电能。

为确保人身安全和电力系统的正常运行，配电室应按照相关的设计规范和要求进行设计。

首先，配电室的设计应符合国家电力行业的相关规范和标准，如《建筑电气设计规范》、《电站设计规范》等。

这些规范主要涵盖了以下要求：1. 安全性要求：配电室的设计应满足安全防护的基本要求，包括电气安全、防火安全和防爆安全。

例如，配电室内的设备应采用防火、防爆材料，配电室应设计有足够的防火墙和防火门。

2. 进出通道要求：配电室应设计合理的进出通道，以确保人员和设备顺利进出并进行必要的维护和检修。

进出通道的宽度要满足消防通道的要求，并应设置安全防护设施，如防火门和防火墙。

3. 绝缘与接地：配电室内的电气设备和线路应有良好的绝缘和接地保护。

设备和线路应采用符合国家标准的绝缘材料，并设有必要的接地装置，以确保人身安全和电力系统的稳定运行。

4. 通风与温度控制：配电室内应有良好的通风装置和温度控制设备，以确保设备的正常运行。

通风装置应满足国家相关标准的要求，温度控制设备应能够及时调节室内温度，避免设备过热。

5. 电缆间距要求：配电室内电缆的敷设应符合安全要求，电缆之间的间距应满足国家相关标准的要求，以避免电缆之间的相互干扰和发生短路等事故。

6. 照明要求：配电室内应有良好的照明设施，以确保人员在操作时有足够的光线。

照明设施应满足国家相关标准的要求，并应采用防爆型照明设备。

除了以上的基本要求，配电室的设计还应根据具体情况考虑以下几个方面：1. 功能布局：根据配电设备的种类和数量，合理规划配电室内的设备布局，以便于设备的运行和维护。

例如，配电室应设有清晰的标示和标识，方便人员辨认设备和线路。

2. 设备选择：根据实际需求选择合适的配电设备和线缆，严格按照标准进行采购和安装。

设备和线缆的质量应达到国家相关标准的要求，并应有完整的产品证明文件。

3. 避雷与接地：根据配电室周围的环境和避雷要求，合理设计和安装避雷装置和接地系统，以保护配电室和电力设备免受直接或间接雷击侵害。

工程施工现场临时配电室设计规范及要求范本工程施工现场临时配电室是保障施工现场电力供应安全的重要设施，其设计规范和要求对保障施工现场的电力安全具有重要意义。

下面是工程施工现场临时配电室设计的规范和要求范本，详细阐述了临时配电室的设计原则、设施要求、安全措施等内容。

1.设计原则（1）可靠性原则：临时配电室的设计应确保电力供应的可靠性和稳定性，以满足施工现场各项电气设备的使用要求。

（2）安全性原则：临时配电室的设计应符合国家电气安全标准，确保施工现场电力供应的安全可靠。

（3）经济性原则：临时配电室的设计应尽量减少投资和运营成本，提高资源利用效率。

2.设施要求（1）临时配电室应设立在离施工现场适当距离的安全区域内，不得妨碍施工现场的正常进行。

（2）临时配电室的建筑结构应具备一定的防火性能，防止火灾事故的发生，选择防火等级符合施工现场要求的材料。

（3）临时配电室的地面应平整、干净、无积水，防止电器设备受潮和发生漏电事故。

（4）临时配电室内应装置可靠的接地装置，确保电气设备的安全运行。

（5）临时配电室内应设置合适的照明设施，以便工作人员对设备运行情况进行观察和维护。

（6）临时配电室内应按照施工现场的需要配备适当容量的电缆线路、电力仪表、电力开关等设备，满足施工现场的电力供应需求。

（7）临时配电室内的电器设备应由合格的电工按照规范进行安装和维护，确保设备的正常运行和安全使用。

3.安全措施（1）临时配电室内的电气设备应定期进行巡视和检查，发现问题及时进行处理。

（2）临时配电室内应设计合理的通风设施，防止设备过热而引发火灾事故。

（3）临时配电室内的电缆线路应进行固定，并设有防护罩，以防止混凝土、机械设备等外界因素对电缆的损坏。

（4）临时配电室内的电器设备应设置漏电保护器、短路保护器等安全装置，及时切断电源，防止电气事故的发生。

（5）临时配电室内的电器设备应设有明显的警示标识，以方便人员识别和紧急处理事故。

以上是工程施工现场临时配电室设计规范及要求的范本，具体的设计和实施应根据实际施工现场情况进行调整和改进。

10千伏以下配电室设计规范
首先，对于配电室的布置，应满足以下几个基本要求：
1.选址合理：配电房应位于离主要用电负荷较近，交通方便的地点。

同时，应远离非电气设备和易燃易爆等危险物质的储存地。

2.建筑结构合理：配电室应采用砖砌、混凝土或钢筋混凝土结构。

墙
面应平整、牢固，具有一定的防护性能，以防止外部因素的侵入。

3.进出通道合理：配电室的进出通道应满足人员和设备的安全需求，
并方便设备运输和维护。

其次，在配电设备的选择方面，应考虑以下几个因素：
1.设备负载能力：配电设备的负载能力应能够满足当前和将来的负荷
需求，以防止设备过载。

2.设备的品质和可靠性：应选择品质优良、可靠性高的设备，以提高
供电系统的可靠性和稳定性。

3.设备的维护和操作便利性：选用具有方便维护和操作的设备，以确
保设备的及时检修和运行。

最后，为了确保配电室的安全运行，应采取以下安全措施：
1.配电室的进入应限制在专人管理之下，未经许可不得进入。

2.配电室应设置明显的警示标志和操作相关的警告标识，以提醒操作
人员注意安全。

3.室内应加强通风和防护设施，防止电气设备故障引发的火灾和爆炸。

4.配电设备及电气线路应按照国家标准进行定期巡视和检修，保证设
备的正常运行和安全可靠。

总之，10千伏以下配电室设计规范涉及到配电室的布置、设备选择
和安全措施等方面，设计人员应根据实际情况和相关规范要求进行科学合
理的设计，以确保配电室的安全运行和供电系统的稳定供电。

同时，配电
室的设计还需结合当地的法律法规和技术要求，确保符合国家的安全标准。

配电室标准化建设要求1. 引言本文档旨在规范和指导配电室标准化建设，确保安全、高效、可持续的电力供应。

配电室是电力系统的关键组成部分，对电能传输起着重要的作用。

因此，建设符合标准的配电室具有重要的意义。

2. 设计要求为确保配电室的安全和可靠性，设计过程中应遵循以下要求：- 考虑电力负荷需求，合理确定配电设备的数量和容量。

- 采用可靠的电线电缆，确保电力传输的稳定性。

- 设置合理的通风系统，防止配电室过热。

- 采用防火材料和合适的灭火设备，降低火灾风险。

- 考虑地震和其他自然灾害因素，确保配电室在灾害发生时能保持运行。

3. 施工要求配电室的施工需符合以下要求：- 施工过程中，必须遵循国家相关的法律法规和标准。

- 施工人员应具备相关的资质和经验，确保施工质量。

- 施工前应制定详细的施工方案，并经相关部门审批。

- 施工期间应定期检查施工质量，并进行必要的测试和调试。

4. 运行与维护要求为确保配电室持续稳定运行，应满足以下要求：- 配电室内设备应进行定期检查和维护，确保其正常运行。

- 定期对配电室的电力系统进行巡检，检测潜在问题，并及时修复。

- 配电室内应设立明确的安全操作规程，操作人员必须严格遵守。

- 维护记录和故障处理记录应及时和准确地记录。

5. 安全管理要求为确保配电室的安全管理，应满足以下要求：- 配电室应制定详细的安全管理制度，确保装备的安全、可靠运行。

- 进入配电室的人员必须佩戴个人防护用品，并遵守相关的安全操作规程。

- 定期组织安全培训和演练，提高操作人员的安全意识和应急能力。

- 配电室应配备监控设备，及时发现并报告异常情况。

6. 结论本文档给出了配电室标准化建设的要求，从设计、施工、运行与维护以及安全管理等方面进行了规范和指导。

通过按照这些要求进行建设，可以确保配电室的安全、高效运行，并为电力供应提供可靠保障。

高压配电室的设计要求及规范一、设计要求1.安全可靠：高压配电室的设计必须符合国家电力行业的相关标准，确保其在正常运行和突发情况下的安全可靠性。

2.合理布局：高压配电室的布局应科学合理，设备之间的距离应满足安全操作和维护要求，设备之间的通道宽度应符合工作人员的进出要求。

3.保护措施：高压配电室应设有完备的保护措施，如火灾报警系统、漏电保护装置、过负荷保护装置等，以确保人员和设备的安全。

4.环境适应：高压配电室的设计应适应当地的环境条件，如气候、潮湿度等，保证设备的正常运行。

5.便捷操作：高压配电室内的设备应设置合理、布局合理，方便操作和维护人员进行操作和维护。

6.灵活性：高压配电室的设计应具备一定的灵活性，以适应未来的供电系统扩容和改造需求。

二、设计规范1.电气安全规范：高压配电室的设计要按照《电气安全规范》进行，确保设备的安全使用和维护。

2.电源接地：高压配电室的电源接地需满足国家电力行业的相关规范，确保设备与地之间的电位差在安全范围内。

3.设备安装规范：高压配电室内的设备安装要按照相关规范进行，确保设备的密封性和可靠性。

4.通风规范：高压配电室内的通风设备及通风口要按照国家电力行业规范进行设计和安装，保证配电室内的空气流通和散热效果。

5.防火规范：高压配电室的材料、设备及布线要符合相应的防火规范，防止发生火灾，保障人员和设备的安全。

6.操作空间规范：高压配电室内的操作空间、工作通道要满足相关规范要求，保证操作人员的安全和便捷。

7.照明规范：高压配电室内的照明设施要满足相关规范，以提供充足、适宜的照明条件。

8.抗震规范：高压配电室的设计要符合抗震要求，确保地震时设备的安全。

综上所述，高压配电室的设计要求及规范包括安全可靠、合理布局、保护措施、环境适应、便捷操作、灵活性等方面。

设计人员应按照相关规范进行设计，确保高压配电室的正常运行和安全可靠性。

配电室设计规范和要求配电室是用于配送和控制电能的重要设施，其设计规范和要求对于电力系统的稳定运行和电力设备的安全使用至关重要。

下面是配电室设计规范和要求的相关内容：1. 配电室的位置选择配电室应位于干燥、通风良好的地方，远离易燃易爆物质，避免受到机械振动和腐蚀性气体的影响。

同时，还需要考虑容易维修和管理的因素。

2. 配电室的建筑要求配电室的建筑物应具备良好的防火性能和隔热性能，能够有效地保护电力设备和人员的安全。

建筑物的结构应稳固牢固，能够抵御自然灾害和人为破坏。

3. 配电室的通道和通道宽度为了方便设备的安装、运维和安全使用，配电室内应设置宽敞的通道。

通道的宽度应符合国家相关标准，以确保人员和设备的顺利通行。

4. 配电室的地面处理配电室的地面应采用防滑、防静电和防腐蚀的材料进行处理，以防止人员滑倒和静电引起的危险。

地面应保持干燥清洁，方便清理和疏散。

5. 配电设备的安装规范配电室内的设备应按照国家相关标准和规范进行安装，包括电缆、开关设备、继电器、接地装置等。

设备的安装位置和距离应符合安全距离的要求，以保证设备正常运行和人员的安全。

6. 配电系统的接地要求配电室的配电系统应进行良好的接地，以确保设备和人员的安全。

接地电阻应符合国家相关标准，接地线路应合理布置，不宜交叉和混杂，避免产生不良影响。

7. 配电室的灭火设备和逃生通道为了应对突发情况，配电室内应设置灭火设备，如灭火器、消防栓等。

同时，还应规划合理的逃生通道，确保人员在紧急情况下能够安全疏散。

8. 配电室的温度和湿度控制配电室的温度和湿度应控制在适宜的范围内，以保证设备的正常运行和延长设备的使用寿命。

可采用空调、通风设备等进行调节。

9. 配电室的标识和警示标志配电室内应设置清晰明确的标识和警示标志，如设备名称、电压、电流等，以便维修和救援人员快速判断和操作。

同时，还应设置安全警告标志，防止非相关人员闯入。

10. 配电室的维护和安全管理配电室的设备应定期进行检查、维护和保养，确保设备的可靠性和安全性。

工程施工现场临时配电室设计规范及要求在工程施工现场，临时配电室的设计规范和要求包括以下几个方面：
1. 安全性要求：临时配电室必须符合国家建筑电气安全规范以及相关标准，确保电气设备和配电系统的安全运行。

2. 建筑规划：临时配电室的建筑规划应符合当地建筑规范和消防要求，确保配电室的结构稳固和防火安全。

3. 空间规划：临时配电室的内部空间应根据实际需求进行规划，确保电气设备的布置合理、通风良好，方便操作和检修。

4. 电源接入：临时配电室的电源接入应考虑电源容量和稳定性，确保供电可靠，并符合国家电力公司的规定。

5. 线路设计：临时配电室内的线路设计应合理布置，确保电力负荷平衡和电气设备运行正常。

6. 保护措施：临时配电室应配备过载保护、漏电保护等设备，确保电气设备和人员的安全。

7. 接地设计：临时配电室的接地设计应符合国家标准，确保电气设备的地电位和人身安全。

8. 维护保养：临时配电室应定期进行维护保养，确保设备的正常运行和安全性。

9. 变台设计：临时配电室应考虑未来可能需要扩容的情况，预留足够的空间和设备安装位置。

以上是临时配电室设计的一般规范和要求，具体还需根据具体工程的需要进行调整和补充。

在设计过程中，应咨询相关专业人士，并按照相关标准和法规进行设计和施工。
