CALORIQUE电热膜使用说明书-凯乐瑞克电热膜

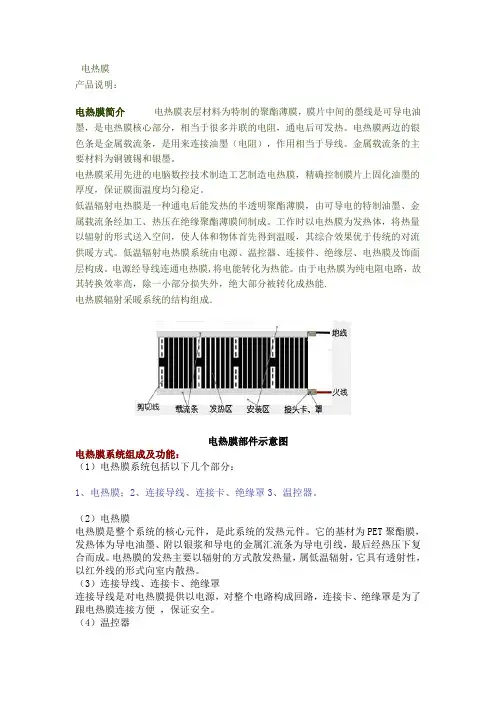

电热膜产品说明：电热膜简介电热膜表层材料为特制的聚酯薄膜，膜片中间的墨线是可导电油墨，是电热膜核心部分，相当于很多并联的电阻，通电后可发热。

电热膜两边的银色条是金属载流条，是用来连接油墨（电阻），作用相当于导线。

金属载流条的主要材料为铜镀锡和银墨。

电热膜采用先进的电脑数控技术制造工艺制造电热膜，精确控制膜片上固化油墨的厚度，保证膜面温度均匀稳定。

低温辐射电热膜是一种通电后能发热的半透明聚酯薄膜，由可导电的特制油墨、金属载流条经加工、热压在绝缘聚酯薄膜间制成。

工作时以电热膜为发热体，将热量以辐射的形式送入空间，使人体和物体首先得到温暖，其综合效果优于传统的对流供暖方式。

低温辐射电热膜系统由电源、温控器、连接件、绝缘层、电热膜及饰面层构成。

电源经导线连通电热膜,将电能转化为热能。

由于电热膜为纯电阻电路，故其转换效率高，除一小部分损失外，绝大部分被转化成热能.电热膜辐射采暖系统的结构组成．电热膜部件示意图电热膜系统组成及功能：（1）电热膜系统包括以下几个部分：1、电热膜；2、连接导线、连接卡、绝缘罩3、温控器。

（2）电热膜电热膜是整个系统的核心元件，是此系统的发热元件。

它的基材为PET聚酯膜，发热体为导电油墨、附以银浆和导电的金属汇流条为导电引线，最后经热压下复合而成。

电热膜的发热主要以辐射的方式散发热量，属低温辐射，它具有透射性，以红外线的形式向室内散热。

（3）连接导线、连接卡、绝缘罩连接导线是对电热膜提供以电源，对整个电路构成回路，连接卡、绝缘罩是为了跟电热膜连接方便，保证安全。

（4）温控器对整个电热膜系统进行控制，保证室内温度的稳定性。

产品连接如图1，电热膜通过连接卡与温控器连接，每组膜以并联方式连接，最后统一由一组线路串联到温控器，所有接头均密封于连接卡中，导线部分不能出现接头点。

图1 电热膜系统连接示意图附，连接卡安装方法：▼连接卡安装在电热膜组的一个末端（另一末端用绝缘胶带作绝缘处理）。

▼将连接卡的中心对准并盖住载流条的一端。

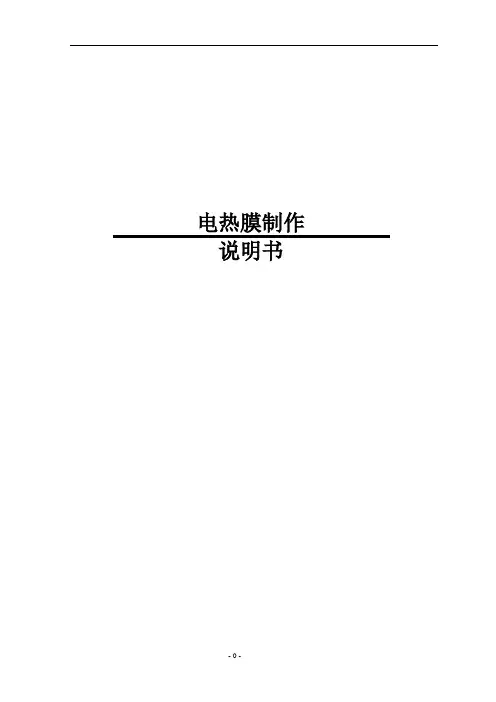

电热膜制作说明书
图为安装完毕后的效果图操作步骤：
1、裁剪电热膜至需要的大小，沿中线剪开，如下图
2、选择材料的一端作为输入端，将压扣压上，如图下图。

3、将导线压入端子，切记一定要牢固。

4、将防水宽胶带按实际需求大小剪下，如图所示。

5、利用防水胶布将压片部分完全封住，如下图所示。

6、保险起见，封好的端头用绝缘胶布再封一次。

7、然后用同样的方法制作另外一个端头，两端做好了之后，切记要将另外的一段用绝缘胶布封死，如下图红色圆圈部分，防止漏电伤人。

全部完成后即可通220v电源，试验是否发热。

如果不热则为压片不实或者压片未接触电热膜的铜片部分。

需要重新按压端头。

ptc低温电热膜使用方法指南
嘿，朋友们！今天咱们来聊聊PTC 低温电热膜的使用方法，这可太重要啦！
首先呢，1. 在使用PTC 低温电热膜之前呀，咱们得好好检查一下它的外观，看看有没有破损、划痕啥的。

哎呀呀，如果有损坏，那可千万别用，不然出了问题可就麻烦啦！
2. 安装的时候也要特别小心呢！要按照说明书的步骤来，千万别自己瞎捣鼓。

哇，这可关系到后续使用的安全性和效果哟！
3. 接通电源之前，得确保电源插座和线路能承受得住电热膜的功率呀！要是功率太大，插座和线路受不了，那可不得了！
接下来，4. 使用的时候，要注意调节温度。

哎呀呀，别一下子调得太高，不然会烫坏东西或者让自己不舒服呢！
5. 还有还有，在使用过程中，千万不要把东西覆盖在电热膜上面呀！这会影响散热，搞不好还会引发火灾，多可怕呀！
6. 如果长时间不用，记得把电源拔掉呢，既能省电，又能保证安全。

7. 要是发现电热膜工作不正常，有异味或者异常发热，赶紧停用，然后找专业人员来检查，可别不当回事哟！
总之呢，使用PTC 低温电热膜一定要小心谨慎，按照正确的方法来，这样才能让它为咱们好好服务，带来温暖和舒适呀！朋友们，都记住了吗？。

1 范围本标准规定了低温辐射电热膜的术语和定义、分类和型号、技术要求、试验的一般条件、试验方法、检验规则、标志、包装、运输及贮存。

本标准适用于新建、改建及扩建的居住建筑和公共建筑的室内电采暖用低温辐射电热膜，适用电源的额定电压为220V，频率为50Hz。

其他行业的电热采暖也可参照使用。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 191-2008 包装储运图示标志（ISO 780：1997，MOD）GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB 4706.1-2005 家用和类似用途电器的安全第1部分：通用要求（IEC 60335-1：2004（Ed4.1），IDT）GB 4706.8-2003 家用和类似用途电器的安全第8部分：电热毯、天热垫及类似柔性发热器具的特殊要求（IEC 60335-2-17：1998，IDT）GB 8808-88 软质复合塑料材料剥离试验方法GB/T 17627.1-1998 低压电气设备的高压试验技术第一部分：定义和试验要求（eqv IEC 1180-1:1992）3 术语和定义下列术语和定义适用于本标准。

3.1电热膜 Electrothermal film通电后能够发热的一种薄膜,是由电绝缘材料柔性薄片与封装的加热电阻组成的复合体，用于与常规建筑结构材料的接触安装。

3.2辐射电热膜 Electric radiant heater film工作时将电能转化为热能，将热能以辐射的形式送入空间的电热膜。

3.3功率密度 Power density电热膜的辐射表面上单位面积的功率，单位是W/m2。

3.4正常工作 Normal operation当电热膜与电源连接时，其按正常使用进行工作的状态。

PTC电热膜顾名思义就是通过电力来对家庭或者是室内进行取暖,是现在大家都比较喜欢的一种取暖的方式了,在我们生活中的应用是非常的广泛的,对于PTC电热膜来说的话大家对PTC电热膜有多少的了解呢?PTC电热膜的工作原理以及采暖的方式又有多少的了解呢?下面小编就来为大家简单的介绍下PTC电热膜采暖方式及工作原理。

PTC电热膜PTC电热膜采暖—PTC电热膜是什么PTC电热膜是一种节能的供暖方式。

它采用的电热膜是一种效果比较好的节能的末端。

同时电能又是可再生能源,可以通过太阳能、风能、核能、水利等能源进行发电。

一般白天是用电高峰,而多数家庭主要是用于夜间取暖,这样可以采用一种控制装置来平衡峰谷,达到更加节能的效果。

电能又是一种清洁能源,使用电能,可以减少空气当中的二氧化硫等气体的排放,现今国家节能减排及环境保护政策,都大力提倡PTC电热膜方式。

PTC电热膜采暖—PTC电热膜工作原理电热膜通电后,导体工作温度控制在50度以内,通过地面(10度---35度)作为散热面,以辐射的方式向地面以上传递,使其表面温度升高,达到提高及保持室温的目的。

室内温度均匀,各处温度可按需调节,各个房间可自由、单独控制,节约能源;无噪音,智能运行,耗能低,热辐射供暖,效率高;不占用室内、室外任何空间。

系统可靠性、可靠性高,不易损坏,无需维护使用寿命50年以上,一次安装,终身使用,免维护,免维修,没有裸露的散热管网和暖气片,节省空间,相对增大面积3---5,室内仅见漂亮的温控器,清洁、卫生、不干燥,犹如阳光般的温暖。

PTC电热膜采暖—取暖方式热源从脚底开始自下而上,符合人体生理学原理,取暖方式自然柔和.远红外线波长深入人体内部,使皮下组织温度上升,微血管扩张.低温辐射地板采暖是通过埋设于地板下的加热体--电热膜,把地板加热到表面温度18至32摄氏度,均匀地向室内辐射热量而达到采暖效果。

上面就是小编介绍的有关PTC电热膜的一些简单的知识,我们可以看到,PTC电热膜是通过地面作为散热面,以一种辐射的形式使我们室内的温度升高,达到取暖的效果,对于PTC 电热膜的取暖方式大家可以通过小编上面的介绍来进行简单的了解。

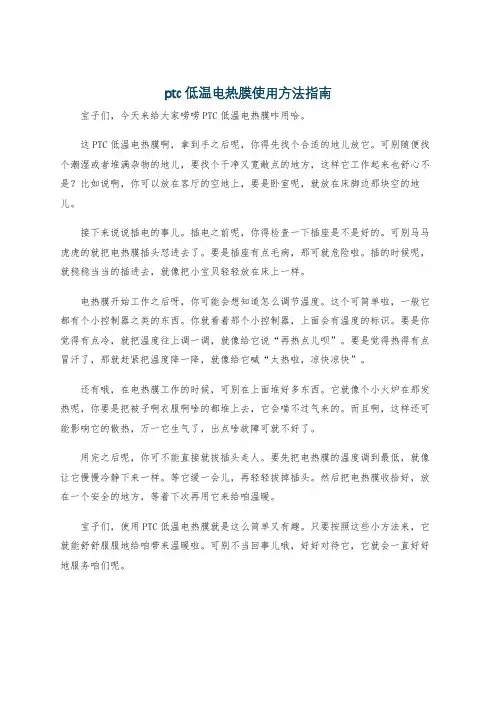

ptc低温电热膜使用方法指南宝子们，今天来给大家唠唠PTC低温电热膜咋用哈。

这PTC低温电热膜啊，拿到手之后呢，你得先找个合适的地儿放它。

可别随便找个潮湿或者堆满杂物的地儿，要找个干净又宽敞点的地方，这样它工作起来也舒心不是？比如说啊，你可以放在客厅的空地上，要是卧室呢，就放在床脚边那块空的地儿。

接下来说说插电的事儿。

插电之前呢，你得检查一下插座是不是好的。

可别马马虎虎的就把电热膜插头怼进去了。

要是插座有点毛病，那可就危险啦。

插的时候呢，就稳稳当当的插进去，就像把小宝贝轻轻放在床上一样。

电热膜开始工作之后呀，你可能会想知道怎么调节温度。

这个可简单啦，一般它都有个小控制器之类的东西。

你就看着那个小控制器，上面会有温度的标识。

要是你觉得有点冷，就把温度往上调一调，就像给它说“再热点儿呗”。

要是觉得热得有点冒汗了，那就赶紧把温度降一降，就像给它喊“太热啦，凉快凉快”。

还有哦，在电热膜工作的时候，可别在上面堆好多东西。

它就像个小火炉在那发热呢，你要是把被子啊衣服啊啥的都堆上去，它会喘不过气来的。

而且啊，这样还可能影响它的散热，万一它生气了，出点啥故障可就不好了。

用完之后呢，你可不能直接就拔插头走人。

要先把电热膜的温度调到最低，就像让它慢慢冷静下来一样。

等它缓一会儿，再轻轻拔掉插头。

然后把电热膜收拾好，放在一个安全的地方，等着下次再用它来给咱温暖。

宝子们，使用PTC低温电热膜就是这么简单又有趣。

只要按照这些小方法来，它就能舒舒服服地给咱带来温暖啦。

可别不当回事儿哦，好好对待它，它就会一直好好地服务咱们呢。

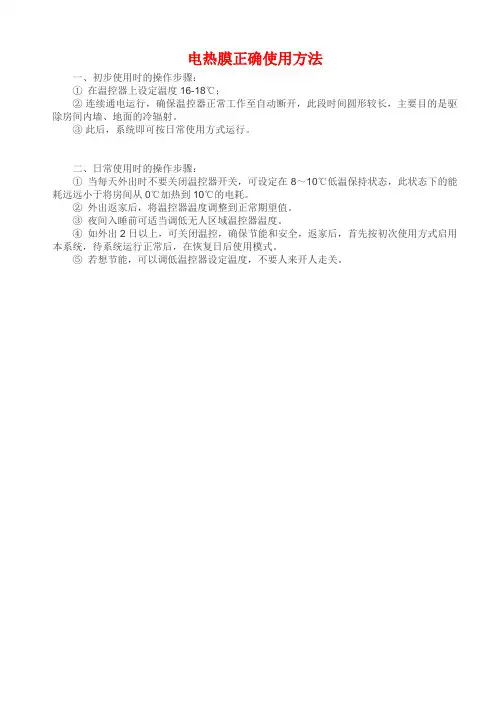

电热膜正确使用方法
一、初步使用时的操作步骤：
①在温控器上设定温度16-18℃；
②连续通电运行，确保温控器正常工作至自动断开，此段时间圆形较长，主要目的是驱除房间内墙、地面的冷辐射。

③此后，系统即可按日常使用方式运行。

二、日常使用时的操作步骤：
①当每天外出时不要关闭温控器开关，可设定在8～10℃低温保持状态，此状态下的能耗远远小于将房间从0℃加热到10℃的电耗。

②外出返家后，将温控器温度调整到正常期望值。

③夜间入睡前可适当调低无人区域温控器温度。

④如外出2日以上，可关闭温控，确保节能和安全，返家后，首先按初次使用方式启用本系统，待系统运行正常后，在恢复日后使用模式。

⑤若想节能，可以调低温控器设定温度，不要人来开人走关。

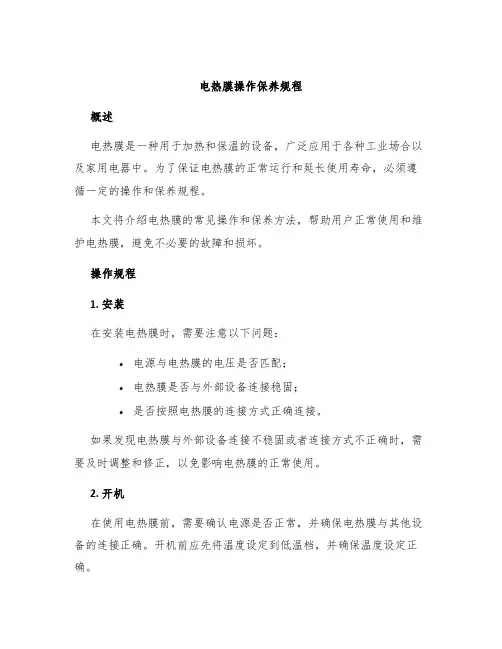

电热膜操作保养规程概述电热膜是一种用于加热和保温的设备，广泛应用于各种工业场合以及家用电器中。

为了保证电热膜的正常运行和延长使用寿命，必须遵循一定的操作和保养规程。

本文将介绍电热膜的常见操作和保养方法，帮助用户正常使用和维护电热膜，避免不必要的故障和损坏。

操作规程1. 安装在安装电热膜时，需要注意以下问题：•电源与电热膜的电压是否匹配；•电热膜是否与外部设备连接稳固；•是否按照电热膜的连接方式正确连接。

如果发现电热膜与外部设备连接不稳固或者连接方式不正确时，需要及时调整和修正，以免影响电热膜的正常使用。

2. 开机在使用电热膜前，需要确认电源是否正常，并确保电热膜与其他设备的连接正确。

开机前应先将温度设定到低温档，并确保温度设定正确。

注意：开机时，不要立即设定高温档，否则容易损坏电热膜，影响使用寿命。

3. 关机在使用完电热膜后，应先将温度设定到低温档，再关闭电源开关。

关闭电源开关前，请等待一定时间，以确保电热膜已经冷却下来，然后再断开电源。

4. 清洁在使用电热膜过程中，会产生一些污垢和灰尘，为避免影响电热膜的正常使用，需要对电热膜进行定期清洁。

清洁前，应先断开电源，并等待电热膜完全冷却。

然后用干净的软布蘸取清水，擦拭电热膜表面。

如果有顽固污渍，可以使用专用清洁剂清洗，但不要使用强酸或强碱清洗剂。

注意：电热膜清洗时，不要弄湿电热膜连接处。

保养规程1. 使用环境电热膜的使用环境应该保持干燥清洁，避免受到震动和挤压，以免影响其正常使用寿命。

在使用电热膜的过程中，需要注意以下问题：•避免让电热膜接触水、油或其他液体；•在长时间不使用时，建议将电热膜从电源中断开。

2. 维护为了延长电热膜的使用寿命，需要进行定期维护。

维护过程包括：•定期清洁：详见操作规程；•定期检测电热膜线路是否正常，并确保连线稳固可靠；•定期检查电热膜表面是否有划痕或接触不良现象。

如果发现电热膜线路有损坏或表面有明显划痕时，需要及时更换或修复。

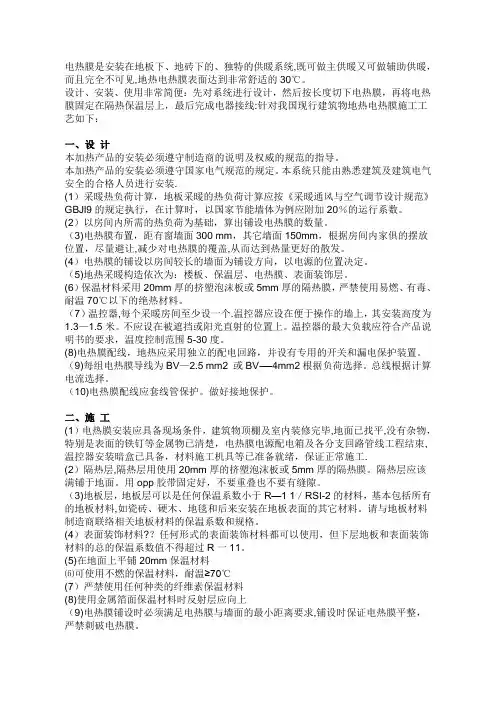

电热膜是安装在地板下、地砖下的、独特的供暖系统,既可做主供暖又可做辅助供暖，而且完全不可见,地热电热膜表面达到非常舒适的30℃。

设计、安装、使用非常简便：先对系统进行设计，然后按长度切下电热膜，再将电热膜固定在隔热保温层上，最后完成电器接线:针对我国现行建筑物地热电热膜施工工艺如下：一、设计本加热产品的安装必须遵守制造商的说明及权威的规范的指导。

本加热产品的安装必须遵守国家电气规范的规定。

本系统只能由熟悉建筑及建筑电气安全的合格人员进行安装.(1）采暖热负荷计算，地板采暖的热负荷计算应按《采暖通风与空气调节设计规范》GBJl9的规定执行，在计算时，以国家节能墙体为例应附加20％的运行系数。

(2）以房间内所需的热负荷为基础，算出铺设电热膜的数量。

（3)电热膜布置，距有窗墙面300 mm，其它墙面150mm，根据房间内家俱的摆放位置，尽量避让,减少对电热膜的覆盖,从而达到热量更好的散发。

(4）电热膜的铺设以房间较长的墙面为铺设方向，以电源的位置决定。

（5)地热采暖构造依次为：楼板、保温层、电热膜、表面装饰层。

(6）保温材料采用20mm厚的挤塑泡沫板或5mm厚的隔热膜，严禁使用易燃、有毒、耐温70℃以下的绝热材料。

（7）温控器,每个采暖房间至少设一个.温控器应设在便于操作的墙上，其安装高度为1.3—1.5米。

不应设在被遮挡或阳光直射的位置上。

温控器的最大负载应符合产品说明书的要求，温度控制范围5-30度。

(8)电热膜配线，地热应采用独立的配电回路，并设有专用的开关和漏电保护装置。

（9)每组电热膜导线为BV—2.5 mm2 或BV-—4mm2根据负荷选择。

总线根据计算电流选择。

（10)电热膜配线应套线管保护。

做好接地保护。

二、施工(1）电热膜安装应具备现场条件，建筑物顶棚及室内装修完毕,地面已找平,没有杂物，特别是表面的铁钉等金属物已清楚，电热膜电源配电箱及各分支回路管线工程结束,温控器安装暗盒已具备，材料施工机具等已准备就绪，保证正常施工.(2）隔热层,隔热层用使用20mm厚的挤塑泡沫板或5mm厚的隔热膜。

冬季使用电热膜应该注意的安全在冬季使用电热膜时，安全是非常重要的。

电热膜是一种用来保暖的设备，它可以加热床铺、地板等，提供温暖的环境。

然而，如果不正确使用，可能会引发安全问题。

在以下文章中，我们将探讨冬季使用电热膜时需要注意的安全注意事项。

一、选购具有安全认证的电热膜在购买电热膜时，一定要选择具有安全认证的产品。

这些产品通常会标有相关的认证标志，如国家安全认证、3C认证等。

通过购买认证的产品，可以确保其安全性和可靠性。

二、正确放置电热膜在使用电热膜前，一定要仔细阅读使用说明书，并正确放置电热膜。

避免将电热膜折叠或叠放，以免产生过高的温度和电流密度，增加安全隐患。

三、避免与液体接触电热膜是一种电器设备，细心使用是非常重要的。

在使用电热膜时，要避免与液体接触，以免引发短路、触电等危险。

尤其是在使用电热膜的浴室、厨房等潮湿环境中，更要格外注意安全。

四、不要压迫电热膜在使用电热膜时，一定要避免人为的压迫，如将重物放置在电热膜上。

这样会增加电热膜的温度，可能引发过热、起火等危险。

五、不要长时间使用虽然电热膜可以提供温暖的环境，但不建议长时间使用。

一般来说，使用1-2小时后应关闭电热膜，以避免过热、触电等危险。

六、随时注意观察在使用电热膜时，要时刻注意观察，确保其正常工作。

如果发现电热膜有异常现象，如过热、冒烟等，应立即停止使用，并断开电源。

同时要检查电源插座、电线等是否正常。

七、合理使用电源插座在使用电热膜时，应选择符合标准的电源插座，并确保插头与插座接触良好。

同时要避免多插座或电线过长，以免引发安全问题。

八、避免与可燃物接触电热膜在使用过程中会产生一定的热量，因此要避免与可燃物接触。

尤其是在床铺、地板等容易接触到可燃物的地方，要格外小心，避免引发火灾等危险。

九、不要让儿童独自使用电热膜电热膜是一种电器设备，儿童在使用电热膜时需要有成年人的监护。

不建议让儿童独自使用电热膜，以免引发不必要的安全问题。

十、定期检查维护在冬季使用电热膜时，定期检查维护非常重要。

PTC自控式电热膜PTC是Positive Temperature Coefficient 的缩写，意思是正的温度系数，泛指正温度系数很大的半导体材料或元器件。

通常我们提到的PTC是指正温度系数热敏电阻，简称PTC热敏电阻。

PTC热敏电阻是一种典型具有温度敏感性的半导体电阻，超过一定的温度(居里温度)时，它的电阻值随着温度的升高呈阶跃性的增高。

PTC是Positive Temperature Coefficient 的缩写，意思是正的温度系数，泛指正温度系数很大的半导体材料或元器件。

通常我们提到的PTC是指正温度系数热敏电阻，简称PTC热敏电阻。

PTC热敏电阻是一种典型具有温度敏感性的半导体电阻，超过一定的温度(居里温度)时，它的电阻值随着温度的升高呈阶跃性的增高。

简介PTC是Positive Temperature Coefficient 的缩写，意思是正的温度系数，泛指正温度系数很大的半导体材料或元器件。

通常我们提到的PTC是指正温度系数热敏电阻，简称PTC热敏电阻。

PTC热敏电阻是一种典型具有温度敏感性的半导体电阻，超过一定的温度(居里温度)时，它的电阻值随着温度的升高呈阶跃性的增高。

PTC参考PTC自控式电热膜规格:50C1、产品介绍:PTC自控式电热膜是在第一代舒适型电热膜的基础上不断完善和研发出来的新一类电热膜升级产品，比第一代舒适型电热膜相比，PTC自控式电热膜更加安全、节能，寿命长达50年。

其发热元件中溶合了PTC热敏分子，通过热敏分子的特性(体积与外界温度有关)，进行自控式控温，并且在产品的采暖效果、升温速度、防水性能等方面有了更大的突破和改善。

2、参数PTC自控式电热膜的规格和参数内容规格备注设计温度 65℃±8℃最好使用温度宽度 50mm厚度 0.338mm材质 PET 透明热处理膜发热材料碳素和银分子为主，溶合PTC热敏分子参考PTC特性导电体铜条制作顺序 PET FILM上面印刷发热体->导电体(铺设铜条)->铜条上面铺设PET FILM 凹版方式印刷电压 220V消费电力 220W/h红外线放射率 90.4%负离子放射 208(ION/cc)使用方法在没有潮气的地方保温材料和保护材料中间铺设热处理膜固定后连接电线使用参考热处理膜使用方法。
