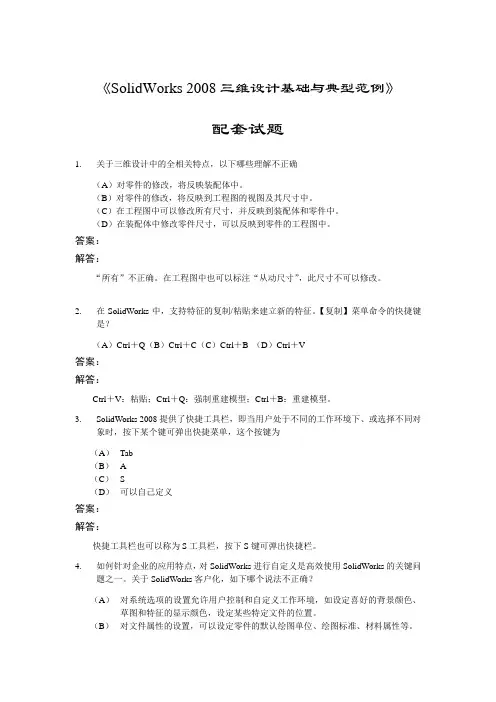

三维CAD设计(Solidworks)预赛试题单选题[1]、SolidWorks是基于()原创的三维实体建模软件。
【答案】B【分数】1分【选项】A、UNIXB、WindowsC、LinuxD、Dos[2]、SolidWorks 模型由零件或装配体文档中的 3D 实体几何体组成。
工程图从模型或通过在工程图文档中绘图而创建。
零件、装配体和工程图的文件格式分别为()。
【答案】A【分数】1分【选项】A、sldprt,sldasm,slddrwB、prt,asm,drwC、part,asm,drawD、prtdot、asmdot、drwdot[3]、SolidWorks中使用快捷方式复制对象时,应按下热键()。
【答案】A【分数】1分【选项】A、Ctrl+CB、Shift+CC、Alt+CD、Tab+C[4]、在SolidWorks中,方向键可以使模型旋转,若要使模型沿顺时针(或逆时针)按90°增量转动,应使用下列哪个组合键()。
【答案】A【分数】1分【选项】A、Shift+方向键B、Ctrl+方向键C、Alt+方向键D、Fn+方向键[5]、SolidWorks是市面上的主流三维软件之一,能够与绝大多数CAD软件进行格式转换,以下()格式不能被读取。
【答案】A【分数】1分【选项】A、EXBB、IGESC、STEPD、DWG[6]、可以按住()键在FeatureManager设计树上选择多个特征。
【答案】B【分数】1分【选项】A、EnterB、ShiftC、InsertD、Alt[7]、当草图为激活状态时,草图原点显示为(),代表草图的(0,0,0)坐标。
【答案】A【分数】1分【选项】A、红色B、蓝色C、黑色D、绿色[8]、如果草图为欠定义状态,在FeatureManager设计树上的草图名称前面会出现一个()。
【答案】B【分数】1分【选项】A、正号B、负号C、小于号D、问号[9]、悬空草图实体指的是()信息。

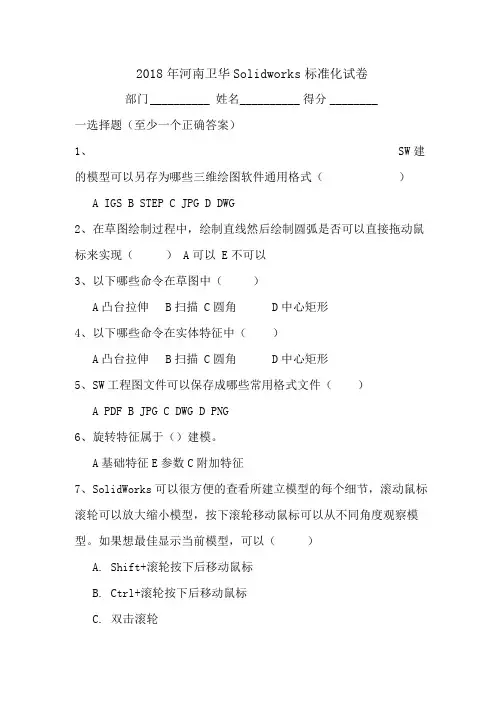

2018年河南卫华Solidworks标准化试卷部门__________ 姓名__________ 得分________一选择题(至少一个正确答案)1、SW建的模型可以另存为哪些三维绘图软件通用格式()A IGSB STEPC JPGD DWG2、在草图绘制过程中,绘制直线然后绘制圆弧是否可以直接拖动鼠标来实现() A可以 E不可以3、以下哪些命令在草图中()A凸台拉伸B扫描 C圆角D中心矩形4、以下哪些命令在实体特征中()A凸台拉伸B扫描 C圆角D中心矩形5、SW工程图文件可以保存成哪些常用格式文件()A PDFB JPGC DWGD PNG6、旋转特征属于()建模。
A基础特征E参数C附加特征7、SolidWorks可以很方便的查看所建立模型的每个细节,滚动鼠标滚轮可以放大缩小模型,按下滚轮移动鼠标可以从不同角度观察模型。
如果想最佳显示当前模型,可以()A.Shift+滚轮按下后移动鼠标B.Ctrl+滚轮按下后移动鼠标C.双击滚轮D.以上都不对8、绘制草图的最佳顺序()标注草图的形状尺寸绘制草图形状确定草图各元素间的几何关系、位置关系标注草图的定位尺寸A 2314B 2341C 2143D 21349、在装配体中,各零件按照拼装在一起()A尺寸 B配合C移动10、在 SolidWorks 中是. __________ 图标。
()A拉伸切除E圆角C拉伸凸台11、以下哪一项不足以定义基准轴?()A.两点/顶点B.原点C.两平面D.圆柱/圆锥面12、在装配体中对两个圆柱面做同轴心配合时,应该选择()A.圆柱端面的圆形边线B.或者是圆柱面或者是圆形边线C.通过圆柱中心的临时轴D.以上所有13、新建SOLIDWORKS文件对话框中,新建文件类型有()种A 2B 3C 4D 514、可以有多种配置的包括()A零件 B装配体 C工程图15、有这样一个草图,两个没有交集的圆,对其进行拉伸的结果是()A生成两个实体 B提示不能生成不相交实体C生成报错的实体二、判断题1、在钢板100X100X10的长宽边上进行倒角为12的特征是可以实现的()2、特征被压缩后,在模型中可以显示()3、在圆柱面上可以直接生成异形孔向导孔。
sw三维建模练习题曲面一、基础曲面建模1. 创建一个长方体,并将其一个面拉伸成斜面。
2. 利用曲面裁剪工具,在一个球体上裁剪出一个五角星形状。
3. 在圆柱体上创建一个环形曲面。
4. 通过两个相交的圆柱体一个相交曲面。
5. 利用曲面放样命令,创建一个花瓣形状的曲面。
二、高级曲面建模1. 创建一个螺旋形的曲面。
2. 利用边界曲面命令,创建一个不规则多边形曲面。
3. 在一个圆锥体上创建一个波浪形的曲面。
4. 通过多个点一个NURBS曲面。
5. 利用曲面扫掠命令,创建一个螺旋面与直面相接的曲面。
三、曲面编辑与优化1. 对一个已有点云数据进行曲面拟合。
2. 将两个曲面进行合并操作。
3. 利用曲面修剪工具,对一个复杂曲面进行修剪。
4. 对曲面进行加厚处理,实体。
5. 优化曲面网格,提高曲面质量。
四、曲面分析与应用1. 计算曲面面积和体积。
2. 分析曲面曲率,找出曲率较大的区域。
3. 利用曲面投影命令,将一个文字图案投影到曲面上。
4. 创建一个曲面贴图,模拟真实材质效果。
5. 对曲面进行光照分析,观察光照效果。
五、综合实战练习1. 设计一个具有流线型曲面造型的汽车模型。
2. 创建一个具有艺术感的曲面雕塑。
3. 利用曲面建模技巧,设计一个创意家居用品。
4. 复杂曲面造型练习:设计一个机械零件。
5. 结合曲面与实体建模,设计一个手机壳。
六、曲面修复与转换1. 修复曲面上的缝隙和孔洞。
2. 将一个多面体曲面转换为NURBS曲面。
3. 将多个曲面片转换为整体曲面。
4. 将曲面转换为网格模型。
5. 将曲面转换为参数化曲面。
七、曲面特征与细节1. 在曲面上创建凹槽和凸台特征。
2. 利用曲面倒圆角命令,创建曲面间的过渡圆角。
3. 在曲面上添加装饰性图案。
4. 创建曲面上的加强筋。
5. 在曲面上阵列特征。
八、曲面动力学模拟1. 对曲面进行动力学分析,模拟水滴落在曲面上的效果。
2. 模拟曲面在风力作用下的变形情况。
3. 分析曲面在受到撞击时的应力分布。
1.完成下列图形的三维建模
2.根据下图作出零件的实体造型并生成工程图
1.完成下列图形的三维建模
2.根据下图作出零件的实体造型并生成工程图
1.完成下列图形的三维建模
2.根据下图作出零件的实体造型并生成工程图
1.完成下列图形的三维建模
2.根据下图作出零件的实体造型并生成工程图
1.完成下列图形的三维建模
2.根据下图作出零件的实体造型并生成工程图
1.完成下列图形的三维建模
11 2.根据下图作出零件的实体造型并生成工程图
1.完成下列图形的三维建模
2.根据下图作出零件的实体造型并生成工程图。
3dsolidworks练习题3D Solidworks 练习题SolidWorks 是一种专业的三维计算机辅助设计(CAD)软件,广泛应用于许多工程领域。
为了帮助您更好地掌握SolidWorks 的使用技巧,下面将提供三个练习题。
这些练习题分别涉及到零件的建模、装配件的装配,以及简单模板图的创建。
通过完成这些练习,您将能更好地理解 SolidWorks 的功能和操作。
练习题一:零件建模请根据以下描述,使用 SolidWorks 建立一个零件模型:1. 零件名称:螺栓。
2. 形状:圆柱形。
3. 直径:10mm。
4. 高度:30mm。
5. 材料:不锈钢。
6. 表面处理:镀镍。
在 SolidWorks 中,您可以按照以下步骤完成这个零件的建模:1. 打开 SolidWorks 软件。
2. 依次选择“新建”->“零件”。
3. 选择“立体建模”。
4. 在图形区域内绘制一个圆形,并指定直径为10mm。
5. 使用拉伸操作,将圆形拉伸至高度为30mm。
6. 在特征栏中选择“材料”并设置为不锈钢。
7. 应用镀镍作为表面处理。
练习题二:装配件的装配请根据以下描述,使用 SolidWorks 建立一个装配件模型:1. 装配件名称:螺栓和螺母。
2. 螺栓:请使用上一个练习中建立的螺栓模型。
3. 螺母:形状为六边形柱体。
4. 尺寸:直径10mm,高度10mm。
5. 材料:不锈钢。
在 SolidWorks 中,您可以按照以下步骤完成这个装配件的装配:1. 打开 SolidWorks 软件。
2. 依次选择“新建”->“装配件”。
3. 选择“插入零件”并选择已创建的螺栓模型。
4. 在图形区域内绘制一个六边形并指定直径为10mm。
5. 使用拉伸操作,将六边形拉伸至高度为10mm。
6. 在特征栏中选择“材料”并设置为不锈钢。
7. 调整螺栓和螺母的位置和方向,完成装配。
练习题三:模板图的创建请根据以下描述,使用 SolidWorks 创建一个简单的模板图:1. 模板图名称:立方体。
SolidWorks测试题一.基础常识1.SolidWorks是______原创的三维实体建模软件。
(A)UNIX (B)Windows (C)Linix2.SolidWorks中使用快捷方式复制对象时,应按下以下哪个热键?_____(A)Ctrl (B)Shift (C)Alt3.以下选项中,_____由SolidWorks第一个推出,并获得美国专利?(A)三维建模(B)参数化设计(C)特征管理员FeatureManager4.SolidWorks一向很关注中国市场,从_____版本开始,增加了中国国标(GB)标注(A)2001 (B)2001plus (C)20035.在SolidWorks2003中增加了应力分析工具,名称是______(A) Cosmos/M (B)Cosmos/Works (C) CosmosXpress6.eDrawing是第一个通过电子邮件的方式交流的工具,可以将三维模型和二维图纸压缩成一个文件,完整的包含了模型的所有信息。
以下哪种格式是eDrawing不能生成的?____(A).exe (B).htm (C).txt7.以下几项功能中,_____是SolidWorks2003的新增功能。
(A)计算模型的体积(B)多实体运算 (C)生成模具型腔8.SolidWorks是市面上的主流三维软件之一,能够与绝大多数CAD软件进行格式转换,以下哪种格式不能被读取?_____(A)EXB (B) IGES (C)DWG9.SolidWorks有众多与之无缝集成的插件,当您设计完模型之后,要对它进行渲染,应该启动的插件是_____(A)PhotoWorks (B)FeatureWorks (C)Animator10.SolidWorks模型由零件、装配体和工程图组成,它们的文件格式分别为______(A)sldasm,sldprt,slddrw (B)sldprt,slddrw,sldasm(C)sldprt, sldasm, slddrw11.SolidWorks的模板有两个存放地址,以下哪个路径是其中一个存放地址?______(A)安装目录\data\user (B)安装目录\data\templates (C)安装目录\samples12.SolidWorks的图标使用起来很方便,并且可以根据实际要求来定制,当我们要将一类图标命令(目前没有显示)调出来使用,以下哪种方法不能做到?______(A)在图标栏的空白区域点击右键,从中挑选(B)从菜单“工具”下打开“自定义”,从中选择(C)从菜单“工具”下打开“选项”,从中选择13.在FeatureManager设计树中,默认的有几个基准面?_______(A)2个 (B)3个 (C)4个14.SolidWorks视图区域的大小可以拖动调整,也最多可以分割成____个部分,便于观察不同视角。
solidworks练习题SolidWorks是一款强大的三维计算机辅助设计(CAD)软件,广泛应用于工程设计、制造和建模等领域。
通过练习SolidWorks软件,可以提高我们的设计能力和熟练度。
本文将为大家提供一些SolidWorks 练习题,帮助大家熟悉软件的使用。
练习一:创建一个简单的立方体1. 打开SolidWorks软件,选择“新建”。
2. 在“特征”工具栏中,选择“基本形状”下的“立方体”工具。
3. 在图形窗口中,点击一次确定立方体的起始点,再点击一次确定立方体的终点。
4. 点击“确认”按钮,立方体即创建完成。
练习二:为立方体添加圆孔1. 在图形窗口中,选择“挖去”工具。
2. 在“形状”选项卡中,选择“圆孔”工具。
3. 在立方体的一个面上点击确定圆孔的位置,并输入所需的直径和深度。
4. 点击“确认”按钮,圆孔即被添加到立方体上。
练习三:创建一个简单的装配体1. 新建一个立方体,大小为10mm × 10mm × 10mm。
2. 拷贝该立方体,位置为(20mm, 20mm, 20mm)。
3. 保存并关闭该文件。
4. 打开一个新文件,选择“装配”。
5. 在“装配”选项卡中,选择“新零部件”工具,并将之前的两个立方体文件添加进来。
6. 在图形窗口中,通过调整位置、旋转等方式将两个立方体对齐,形成一个装配体。
练习四:进行模型编辑和修剪操作1. 创建一个立方体,大小为20mm × 20mm × 20mm。
2. 在图形窗口中,选择“修剪”工具。
3. 选择要修剪的面,并在一个新的平面上绘制一个轮廓。
4. 在该轮廓中创建一个矩形,再选择“修剪”工具将立方体中超出矩形边界的部分去除。
练习五:进行装配体运动仿真1. 创建一个装配体,包括一个立方体和一个圆柱体。
2. 在“运动仿真”选项卡中,选择“新的运动仿真”。
3. 在“运动”菜单中,选择“添加关节”工具。
4. 选择适当的关节类型,将立方体和圆柱体连接起来。
SolidWorks练习题目一、基础常识1、SolidWorks就是___B___原创得三维实体建模软件。
(A)UNIX (B)Windows (C)Linix2、SolidWorks中使用快捷方式复制对象时,应按下以下哪个热键?_A____(A)Ctrl (B)Shift (C)Alt3、以下选项中,__C___由SolidWorks第一个推出,并获得美国专利?(A)三维建模(B)参数化设计(C)特征管理员FeatureManager4、SolidWorks一向很关注中国市场,从___B__版本开始,增加了中国国标(GB)标注(A)2001 (B)2001plus (C)20035、在SolidWorks2003中增加了应力分析工具,名称就是__C____(A) Cosmos/M (B)Cosmos/Works (C) CosmosXpress6、eDrawing就是第一个通过电子邮件得方式交流得工具,可以将三维模型与二维图纸压缩成一个文件,完整得包含了模型得所有信息。
以下哪种格式就是eDrawing不能生成得?__C__(A)、exe (B)、htm (C)、txt7、以下几项功能中,__B___就是SolidWorks2003得新增功能。
(A)计算模型得体积(B)多实体运算(C)生成模具型腔8、SolidWorks就是市面上得主流三维软件之一,能够与绝大多数CAD软件进行格式转换,以下哪种格式不能被读取?__A___(A)EXB(B) IGES (C)DWG9、SolidWorks有众多与之无缝集成得插件,当您设计完模型之后,要对它进行渲染,应该启动得插件就是__A___(A)PhotoWorks(B)FeatureWorks (C)Animator10、SolidWorks模型由零件、装配体与工程图组成,它们得文件格式分别为___C___(A) sldasm,sldprt,slddrw (B)sldprt,slddrw,sldasm (C)sldprt, sldasm, slddrw11、SolidWorks得模板有两个存放地址,以下哪个路径就是其中一个存放地址?__B____(A)安装目录\data\user (B)安装目录\data\templates (C)安装目录\samples12、SolidWorks得图标使用起来很方便,并且可以根据实际要求来定制,当我们要将一类图标命令(目前没有显示)调出来使用,以下哪种方法不能做到?___C___(A) 在图标栏得空白区域点击右键,从中挑选(B) 从菜单“工具”下打开“自定义”,从中选择(C)从菜单“工具”下打开“选项”,从中选择13、在FeatureManager设计树中,默认得有几个基准面?____B___(A)2个(B)3个(C)4个14、SolidWorks视图区域得大小可以拖动调整,也最多可以分割成_A___个部分,便于观察不同视角。
SolidWorks练习题:3D04_06
建模步骤
1.上视基准面,草绘矩形。
2.拉伸凸台,深度A=20 。
3.右视基准面,草绘圆,右侧与重合约束。
4.拉伸切除,完全贯穿,反侧切除。
5.前视基准面,草绘图形如下。
6.拉伸切除,完全贯穿,反侧切除。
7.在实体顶面草绘矩形然后圆角。
8.拉伸切除,完全贯穿。
9.圆角,半径5 。
10.抽壳,点顶面和侧面,厚度T=1.8 。
11.点实体顶面,进入草绘状态,转换实体引用,两条边线。
12.拉伸凸台,深度5 。
13.新建基准面,参考粉色面(实体顶面),距离2 。
反转等距。
14.在新基准面上草绘图形。
15.拉伸凸台,反向,成形到实体,点粉色实体。
16.在上一步的拉伸实体顶面草绘圆,拉伸切除,深度3 。
17.镜像——特征。
镜像面:前视基准面。
18.线性阵列,阵列方向:蓝色边线。
间距:(F-25*2)/2 。
19.完成。
评估。
体积:35522.500(选项:精度高)。
100道solidworks练习题SolidWorks是一种三维CAD设计软件,广泛应用于工程设计和制造。
通过练习SolidWorks的实际操作,可以提高我们对该软件的掌握程度,并培养我们在工程设计中的思维方式。
下面是100道SolidWorks练习题,帮助您进一步熟悉和掌握SolidWorks的相关操作。
每个练习题都包含了具体的任务和操作步骤,以帮助您完成练习并加深对SolidWorks的理解和运用。
1. 创建一个立方体,尺寸为50mm x 50mm x 50mm。
2. 通过拉伸特征创建一个圆柱体,底面半径为20mm,高度为100mm。
3. 给立方体和圆柱体添加不同的颜色和材质。
4. 创建一个正方形平面,边长为30mm。
5. 在正方形平面上创建一个圆形凸起,直径为20mm。
6. 创建一个螺旋线,螺旋线的外径为30mm,内径为10mm,高度为50mm。
7. 创建一个平面,位于螺旋线的上方10mm处。
8. 在创建的平面上创建一个圆柱体,底面直径为10mm,高度为50mm。
9. 给圆柱体添加螺纹特征,螺距为5mm,直径为8mm。
10. 创建一个平面,位于圆柱体的顶部10mm处。
11. 在创建的平面上创建一个圆柱体,底面直径为20mm,高度为40mm。
12. 给圆柱体添加材质,使其呈现金属质感。
13. 创建一个正方体,尺寸为50mm x 50mm x 50mm。
14. 创建一个椭圆形平面,短轴长度为20mm,长轴长度为30mm。
15. 通过拉伸特征,将椭圆形平面拉伸为一个椭圆形立方体,高度为40mm。
16. 创建一个正方体,尺寸为50mm x 50mm x 50mm。
17. 在正方体的一个面上创建一个圆形凸起,直径为30mm。
18. 将圆形凸起沿一个给定轴旋转90度。
19. 创建一个正方体,尺寸为50mm x 50mm x 50mm。
20. 将正方体的一个面镂空成一个圆形孔,直径为20mm。
21. 创建一个椭圆形平面,短轴长度为20mm,长轴长度为30mm。
三维CAD应用工程师考试—SolidWorks理论试题一、单选题(将选择的答案字母填入括号内,每小题1.5分,共63分)1、Solidworks 的主要建模技术是( B )。
A、参数建模B、特征建模C、基础特征建模D、附加特征建模2、Solidworks的辅助功能有( C )。
A、绘制装配体B、绘制工程图C、三维浏览、运动模拟D、工业设计3、在新建Solidworks文件对话框中,新建文件类型有( A )种。
A、3B、2C、14、拔模特征属于( A )建模技术。
A、基础特征B、附加特征C、参数特征5、Solidworks 菜单栏的插入菜单项包含的功能有( A )A、草图绘制工具B、标注尺寸C、工程图中的注解D、压缩6、在Solidworks中,其设计过程具有( A )性。
A、相关B、无关C、可逆7、在Solidworks特征管理设计树中包含( B )基准面。
A、后视B、右视C、左视D、下视8、在Solidworks中,用鼠标左键设置光源和用鼠标右键设置光源其菜单项是( A )。
A、不同的B、相同的C、不确定12、在特征实体上的锁点光标在( C )处产生A、草图实体B、绘图平面C、绘图平面的边缘D、任何平面的边缘13、在Solidworks中要选择多个图形要素应按住( C )键。
A、CtrlB、ShiftC、TabD、Enter14、执行异型孔向导命令后,点命令用于决定产生孔的( A )。
A、位置B、数量C、大小15、在Solidworks中,绘制的直线类型有( C )种。
A、1B、2C、3D、416、绘制直线的方式有( A )。
A、拖动式、单击式B、命令式C、菜单式D、快捷键17、在绘制完平行四边形的第一和第二点后,按住( D )键,移动鼠标可以改变平行四边形的形状。
A、EnterB、ShiftC、TabD、Ctrl18、在Solidworks中,绘制的多边形边数最多为( A )。
A、40 B、30 C、100 D、6019、改变绘制好的椭圆的形状,可以进行如下操作:( B )。
单位系统:IPS(英寸、磅、秒)小数位数:2零件原点:任意问:此零件的体积为多少?A: 16.732立方英寸B: 16.991立方英寸C: 16.662立方英寸D: 16.850立方英寸单位系统:MMGS(毫米,克,秒)小数倍数:2零点原点:任意所有孔完全贯穿零件材料:普通碳钢密度=0.0078g/mm A3问此零件质量是多少克?R]2两处单位系统:MMGS(毫米,克,秒)小数倍数:2零点原点:任意所有孔完全贯穿零件材料:普通碳钢密度=0.0078g/mm A3问此零件质量是多少克?在solidworks中构建此零件。
单位系统:MMGS(毫米,克,秒)小数倍数:2零点原点:任意A=68B=117C=45所有孔完全贯穿零件材料:1060合金密度=0.0027g/mm A3问此零件质量是多少克?cD-D取R2S单位系统:IPS(英寸、磅、秒)小数位数:2零件原点:任意A=3.2B=4.3C=3.1D=11所有的孔完全贯穿零件材料铜:密度=0.32/1/3此零件的质量是多少磅A.5.05B.5.28C.5.22D.5.24R500在Solidworks中仅使用凸台、切除、倒角和扫描特征来构建此零件。
构建整个零件(提供的剖面视图仅为参考,非四分之三)单位系统:IPS(英寸、磅、秒)小数位数:2零件原点:任意A=4.30B=4.50C=33.00D=0.30所有的孔完全贯穿问题:此零件的体积是多少立方英寸?A)8.65B)9.32C)9.03D)10.23A-A在solidworks 中构建此零件。
单位系统:MMGS(毫米,克,秒)小数倍数:2零点原点:任意A=15B=90C=140D=20所有孔完全贯穿零件材料:1060合金密度=0.0027g/mm A3问此零件质量是多少克?A:质量=483.55克B:质量=493.55克C:质量=489.55克D:质量=472.55克练习题8(此题过难,只作参考)在solidworks中构建此零件。
学习solidworks练习题SolidWorks是一款功能强大的三维计算机辅助设计软件,它在工程设计和产品制造过程中起到了重要的作用。
为了熟悉和掌握SolidWorks的使用技巧,进行一些实际的练习题是非常有效的学习方法。
本文将介绍几个适合初学者练习的SolidWorks设计题目,以帮助你加深对该软件的理解并提升技能。
练习一:绘制3D零件首先,我们来练习绘制一个简单的3D零件。
打开SolidWorks,选择“新建文件”并选择“零件”模板。
然后,按照以下步骤进行操作:1. 绘制基础图形:使用“草图”工具创建正方形或矩形,并选择适当的尺寸。
2. 添加特征:使用“拉伸”命令将基础图形拉伸成为一个立方体。
3. 创建其他特征:使用“圆柱体”、 "球体"、 "镜像"等命令来创建其他形状,使其更加丰富。
4. 调整外观:使用“倒角”和“放样”命令等来调整零件的外观。
5. 添加材料属性:选择合适的材料,并为零件添加材料属性,以便进行强度和重量等分析。
6. 保存和导出:保存文件,并导出为常用的3D文件格式,如STEP 或IGES。
练习二:装配设计接下来,我们来练习SolidWorks的装配设计功能。
装配设计是将多个零件组装在一起,以形成一个完整的产品或机械装置。
按照以下步骤进行操作:1. 建立新的装配文件:选择“新建文件”并选择“装配”模板。
2. 添加零件:将练习一中创建的零件导入到装配文件中,并根据需要对其进行定位和旋转。
3. 使用约束:使用“关系”和“约束”等命令将零件之间形成正确的位置关系。
例如,可以使用“垂直”关系将零件堆叠在一起,或使用“配合”关系将两个零件连接。
4. 测试装配:使用“解除关系”命令来测试装配的稳定性和可靠性。
确保所有零件都正确地组装在一起,并能够自由移动或旋转。
5. 添加其他特征:根据需要,可以添加其他特征,如螺纹、孔洞、支撑结构等。
6. 保存和导出:保存装配文件,并导出为常用的3D文件格式,以便与他人共享或进行进一步的分析。
sw3d草图练习题一、基本绘图操作1. 绘制一条长度为100mm的直线。
2. 绘制一个边长为50mm的正方形。
3. 绘制一个直径为80mm的圆。
4. 绘制一个长为120mm,宽为60mm的矩形。
5. 绘制一个半径为40mm的圆弧。
二、编辑与修改1. 将上述正方形边长修改为70mm。
2. 将直线长度延长至150mm。
3. 将圆的直径修改为100mm。
4. 将矩形长宽比修改为2:1。
5. 将圆弧半径修改为30mm,并调整圆弧角度。
三、尺寸标注与约束1. 对正方形进行尺寸标注。
2. 对矩形进行尺寸标注,并添加平行约束。
3. 对圆进行尺寸标注,并添加同心约束。
4. 对圆弧进行尺寸标注,并添加相切约束。
5. 对直线进行尺寸标注,并添加垂直约束。
四、几何变换1. 将正方形沿X轴方向平移50mm。
2. 将矩形绕中心点旋转45度。
3. 将圆沿Y轴方向镜像。
4. 将圆弧沿X轴方向缩放1.5倍。
5. 将直线沿Y轴方向倾斜30度。
五、组合绘图1. 绘制一个长为200mm,宽为150mm的平面图形,包含一个直径为50mm的圆孔。
2. 绘制一个长为180mm,宽为120mm的平面图形,包含一个边长为60mm的正方形孔。
3. 绘制一个长为240mm,宽为180mm的平面图形,包含一个半径为40mm的圆弧槽。
4. 绘制一个长为300mm,宽为200mm的平面图形,包含一个长为100mm,宽为50mm的矩形槽。
5. 绘制一个长为360mm,宽为240mm的平面图形,包含两个直径分别为70mm和30mm的圆孔。
六、高级绘图技巧1. 利用修剪命令绘制一个五角星。
2. 利用偏移命令绘制一个等边三角形。
3. 利用阵列命令绘制一个正六边形。
4. 利用拉伸命令将一个直径为40mm的圆拉伸成高度为50mm的圆柱。
5. 利用扫掠命令绘制一个直径为20mm的圆沿着一条长度为100mm 的直线扫掠成管道。
七、实体建模基础1. 创建一个长为80mm,宽为40mm,高为20mm的长方体。
SolidWorks建模练习题:3D15-M01
建模过程
1.在【前视基准面】画半圆。
2.【旋转】。
3.在【上视基准面】画直槽口。
4.【拉伸切除】完全贯穿两者。
5.【拉伸凸台】——在【右视基准面】画圆,直径:20 ;等距:25 ,成形到粉色面。
6.【拉伸凸台】在圆柱面上画圆,直径:30 ;给定深度:10 。
7.在圆柱体面上画中心线矩形。
8.【拉伸凸台】给定深度:60 。
9.【圆角】完全圆角。
10.在【右视基准面】画圆。
11.【拉伸切除】完全贯穿两者。
12.在【上视基准面】画圆。
13.【拉伸切除】完全贯穿两者。
14.在立方体顶面画直槽口。
15.【拉伸切除】成形到下一面。
16.测量距离:48.415 。
17.测量面积:1051.947 。
18.测量面积:3820.09 (精度高)
19.体积:56674.33 ,精度高。
20.简单渲染一下:
资源转载自UG爱好者,如有侵权,请联系删除。
