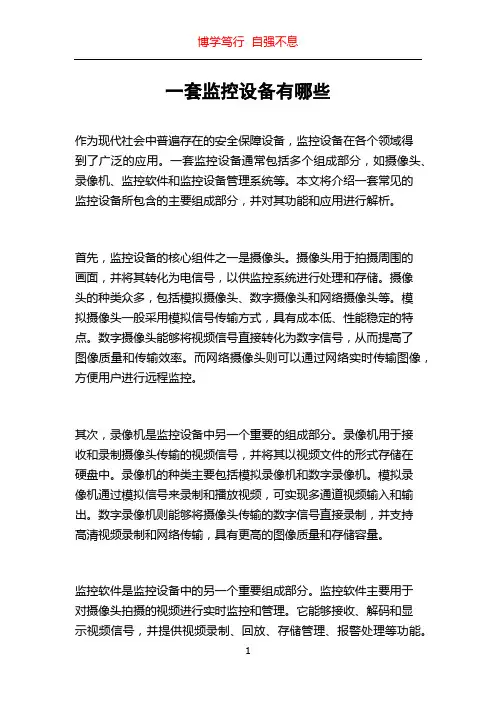

一套监控设备有哪些作为现代社会中普遍存在的安全保障设备，监控设备在各个领域得到了广泛的应用。
一套监控设备通常包括多个组成部分，如摄像头、录像机、监控软件和监控设备管理系统等。
本文将介绍一套常见的监控设备所包含的主要组成部分，并对其功能和应用进行解析。
首先，监控设备的核心组件之一是摄像头。
摄像头用于拍摄周围的画面，并将其转化为电信号，以供监控系统进行处理和存储。
摄像头的种类众多，包括模拟摄像头、数字摄像头和网络摄像头等。
模拟摄像头一般采用模拟信号传输方式，具有成本低、性能稳定的特点。
数字摄像头能够将视频信号直接转化为数字信号，从而提高了图像质量和传输效率。
而网络摄像头则可以通过网络实时传输图像，方便用户进行远程监控。
其次，录像机是监控设备中另一个重要的组成部分。
录像机用于接收和录制摄像头传输的视频信号，并将其以视频文件的形式存储在硬盘中。
录像机的种类主要包括模拟录像机和数字录像机。
模拟录像机通过模拟信号来录制和播放视频，可实现多通道视频输入和输出。
数字录像机则能够将摄像头传输的数字信号直接录制，并支持高清视频录制和网络传输，具有更高的图像质量和存储容量。
监控软件是监控设备中的另一个重要组成部分。
监控软件主要用于对摄像头拍摄的视频进行实时监控和管理。
它能够接收、解码和显示视频信号，并提供视频录制、回放、存储管理、报警处理等功能。
监控软件的功能和界面多样化，可以根据用户的需求进行定制。
一些高级监控软件还可以支持智能分析功能，如人脸识别、车牌识别和行为分析等，进一步增加了监控设备的安全性和智能化程度。
此外，一套监控设备还需要一个监控设备管理系统来对各个组件进行集中管理和控制。
监控设备管理系统能够实时监视和控制摄像头的工作状态、录像机的录制和存储情况，并提供警报和事件处理等功能。
通过监控设备管理系统，用户可以方便地查看和管理多组监控设备，并可以进行远程操作和控制。
综上所述，一套监控设备通常包括摄像头、录像机、监控软件和监控设备管理系统等主要组成部分。
视频监控系统组成在当今社会，视频监控系统已经成为保障安全、管理秩序的重要手段，无论是在公共场所、企业单位还是家庭环境中，都发挥着不可或缺的作用。
那么，一个完整的视频监控系统究竟由哪些部分组成呢？让我们一起来了解一下。
视频监控系统的核心组成部分包括前端设备、传输设备、控制设备和显示与存储设备。
前端设备是整个监控系统的“眼睛”，主要负责图像和声音的采集。
常见的前端设备有摄像机、镜头、防护罩、云台等。
摄像机是其中最为关键的部件，其性能直接影响到监控图像的质量。
摄像机根据成像原理的不同，可分为模拟摄像机和网络摄像机。
模拟摄像机通过同轴电缆传输模拟信号，图像清晰度相对较低；而网络摄像机则采用数字信号传输，能够提供更高的分辨率和更清晰的图像。
镜头的作用是调整摄像机的视角和焦距，以确保拍摄到所需的画面范围。
防护罩则用于保护摄像机免受外界环境的影响，如灰尘、雨水、撞击等。
云台可以使摄像机实现水平和垂直方向的转动，从而扩大监控范围。
传输设备是连接前端设备和后端设备的“桥梁”，负责将前端采集到的视频、音频等信号传输到控制中心，并将控制中心的指令传送到前端设备。
传输方式主要有有线传输和无线传输两种。
有线传输包括同轴电缆、双绞线、光纤等，其中光纤具有传输距离远、信号衰减小、抗干扰能力强等优点，适用于大型监控系统；无线传输则通过 WiFi、蓝牙、移动通信网络等方式进行，具有安装灵活、施工方便等优点，但在信号稳定性和传输距离上可能存在一定的局限性。
控制设备是整个监控系统的“大脑”，主要包括视频矩阵、硬盘录像机（DVR）、网络视频录像机（NVR）等。
视频矩阵用于对多个摄像机的图像进行切换和控制，可以将任意一路输入图像切换到任意一路输出显示设备上。
硬盘录像机和网络视频录像机则用于对视频信号进行录制、存储和回放，同时还具备一些智能分析功能，如移动侦测、报警联动等。
显示与存储设备是监控系统的“输出终端”，用于显示监控图像和存储视频数据。
视频监控设备介绍
视频监控设备是一种用于监视特定区域或场所的安全设备，它通常由摄像头、录像机、监视器和网络设备组成。
摄像头是视频监控设备的核心部件，它通过拍摄视频图像来实现监控的作用。
现代摄像头有各种各样的类型和功能，例如固定焦距摄像头、变焦摄像头、红外摄像头等，可以根据实际需求选择合适的摄像头。
录像机是用于存储和管理摄像头拍摄的视频数据的设备，它可以将视频数据保存在硬盘或者其他存储介质上，并提供检索和回放功能。
监视器是用于显示摄像头拍摄的视频图像的设备，通常安装在监控中心或者监控点上，用于实时观察和监控被监控区域的情况。
网络设备是视频监控系统中的重要组成部分，它可以用于实现视频数据的传输和管理，实现远程监控和数据共享功能。
视频监控设备广泛应用于各种场合，例如公共安全领域、工业生产领域、商业和住宅区域等，能够有效提高安全防范能力，保障人身和财产安全。
总的来说，视频监控设备是一种十分重要的安全设备，它可以帮助人们实时监控特定区域的情况，及时发现和处置各种安全问题，提高安全防范能力。

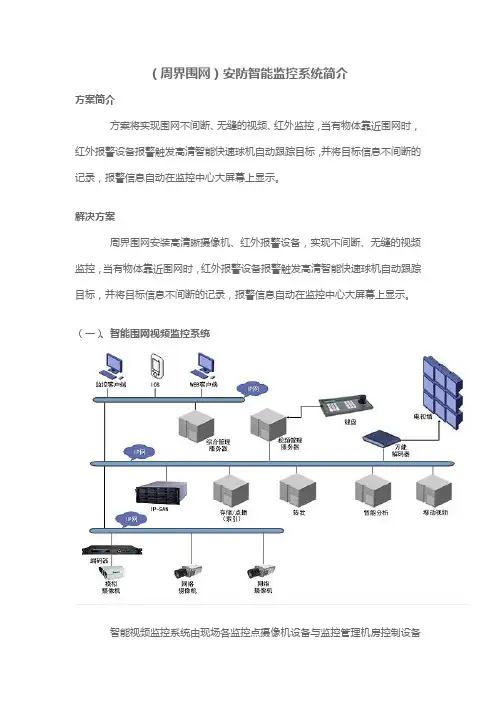

（周界围网）安防智能监控系统简介方案简介方案将实现围网不间断、无缝的视频、红外监控，当有物体靠近围网时，红外报警设备报警触发高清智能快速球机自动跟踪目标，并将目标信息不间断的记录，报警信息自动在监控中心大屏幕上显示。
解决方案周界围网安装高清晰摄像机、红外报警设备，实现不间断、无缝的视频监控，当有物体靠近围网时，红外报警设备报警触发高清智能快速球机自动跟踪目标，并将目标信息不间断的记录，报警信息自动在监控中心大屏幕上显示。
（一）、智能围网视频监控系统智能视频监控系统由现场各监控点摄像机设备与监控管理机房控制设备构成。
其中现场设备主要有室外数字一体化球机、枪式摄像机等组成。
海关监控中心设备由大屏幕显示墙、视频数字矩阵、主控键盘、存储单元、多单元操作台、彩色监视器等组成。
系统具备视频多画面分割、切换显示、数字视频报警、报警联动、图像压缩/回放、录像/回放、资料备份/还原、智能搜索、远程登陆访问/控制等功能，具有直观的地图图形界面，实现即点既显。
（1)系统整体采用数字化视频系统，摄像机图像不低于720p高清格式，图像采集后以网络的方式实现传输，集中存储，具有根据需要可进行图像调用、分析和回放等功能。
摄像机工作环境为室外全天候不间断。
（2) 视频录像机采用磁盘阵列或嵌入式网络数字进行录像，根据项目要求，对监控的重点区域的录像进行存储（连续录像）。
（3)系统可与围网报警系统系统联动，能够根据需要自动把现场图像切换到指定的监视器上显示，并自动录像；监控图像应有编号、时间、部位、日期等信息，实行自动或手动切换，图像的编辑记录及存储应采用数字模式。
（二）、智能围网红外报警系统在围网上方安装红外对射探测器，组成封闭式不留死角的防非法跨赿的隐形警戒网。
一旦有人非法闯入，遮断红外光束，就可立即将警情传送到智能化管理中心,中心将在电子地图上显示出翻越区域（位置），以利于保安人员及时准确地赶赴案发地。
为了增加可靠性，防止误报，采用三光束的红外对射，有效避免了由于树叶、杂物、小鸟、小动物、暴风雨等原因对探测报警的影响，同时保证任何较大物体和人的非法翻赿围墙行为立即报警。

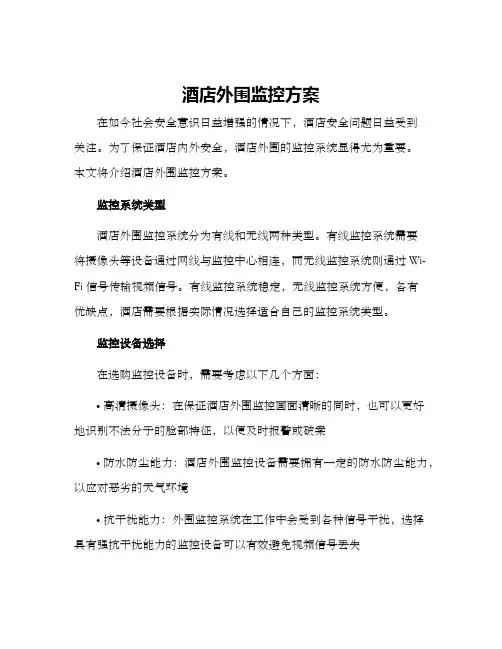

酒店外围监控方案在如今社会安全意识日益增强的情况下，酒店安全问题日益受到关注。
为了保证酒店内外安全，酒店外围的监控系统显得尤为重要。
本文将介绍酒店外围监控方案。
监控系统类型酒店外围监控系统分为有线和无线两种类型。
有线监控系统需要将摄像头等设备通过网线与监控中心相连，而无线监控系统则通过Wi-Fi信号传输视频信号。
有线监控系统稳定，无线监控系统方便，各有优缺点，酒店需要根据实际情况选择适合自己的监控系统类型。
监控设备选择在选购监控设备时，需要考虑以下几个方面：•高清摄像头：在保证酒店外围监控画面清晰的同时，也可以更好地识别不法分子的脸部特征，以便及时报警或破案•防水防尘能力：酒店外围监控设备需要拥有一定的防水防尘能力，以应对恶劣的天气环境•抗干扰能力：外围监控系统在工作中会受到各种信号干扰，选择具有强抗干扰能力的监控设备可以有效避免视频信号丢失部署位置选择酒店外围监控系统设备的部署位置需要经过合理考虑，一般酒店外围监控设备的部署位置包括以下几个方面：•酒店公共区域：餐厅、大厅、门口、停车场等公共区域需要部署监控设备，以保证入住客人的安全以及防止不法分子进入•楼层过道：为了防范赌博、卖淫等不法分子进入酒店，需要在楼层过道部署监控设备进行监控•卫生间和电梯：电梯和卫生间是常见的安全隐患地点，也需要加强监控监控系统管理酒店外围监控系统的管理应包括以下几个方面：•实行定时维护，定期清洁摄像头，更换设备中的损坏部件，以保证监控设备的正常运转•监控设备应用定期检测软件，防止病毒入侵，保障图片和视频文件的安全•及时回放，分析数据，发现安全隐患，及时处理，保证酒店安全总结酒店外围监控是保障酒店安全的重要手段。
在进行监控系统的选择、设备的部署和管理时，需要注重细节，保证监控系统的正常运转。
酒店外围监控系统是酒店安全防范的重要组成部分，对于酒店安全工作具有重要的作用。
第4章闭路视频监控系统设计闭路视频监控系统在智能大厦、智能小区的综合布线设计中占据重要的位置。
通过实施闭路视频监控系统，监控人员可以在中心控制室内及时了解大厦、小区的全面状况，使保安人员可以及时处理各种突发事件，保障大厦、小区的安全。
作为综合布线系统设计人员，必须要掌握视频监控系统的构成及常用设备的特性，并理解典型的视频监控系统设计方案。
重点内容：闭路视频监控系统的组成、系统摄像部分、系统控制部分、闭路视频监控系统设计方案。
难点内容：系统控制部分组成及应用、闭路视频监控系统设计方案。
4.1 闭路视频监控系统的概述闭路视频监控系统是安全防范系统的一个组成部分，是目前智能大厦和智能小区必备的系统。
在我国国家标准《智能建筑设计标准》（GB/T 50314-2000）和建设部1999年月12月颁发的《全国住宅小区智能化系统示范工程建设要点与技术导则》中都明确安全防范系统应配备闭路视频监控系统。
闭路视频监控系统主要是辅助保安人员对于大厦内、住宅小区主要通道、公共场所等的现场实况进行实时监视。
通常情况下多台摄像机监视楼内的公共场所（如大堂、地下停车场等）、重要的出入口处(如：电梯口，楼层通道)等处的人员活动情况，当保安系统发生报警时，会联动摄像机开启并将该报警点所监视区域的画面切换到主监视器或屏幕墙上，并且同时启动录像机记录现场实况。
大厦和小区的中心控制室可以对所控制的摄像点进行遥控，并可在非常事件突发时及时将叠加有时间、地点等信息内容的现场情况记录下来，以便重放时分析调查，并作为具有法律效力的重要证据，这样既提高了保安人员处警的准确性，也可为公安人员迅速破案提供有力证据。
闭路视频监控系统的外围设备，可以通过系统辅助通讯接口进行联动控制。
例如，门禁、广播系统等都可以直接由闭路视频监控系统控制台控制，系统设计时应使它可以适应各种场合的应用。
4.2 闭路视频监控系统的组成典型的闭路视频监控系统主要由前端设备和后端设备这两大部分组成，其中后端设备可进一步分为中心控制设备和分控制设备。
监控视频系统设备介绍很多行业外的小伙伴及刚接触监控行业的小伙伴们，都对监控系统有模糊的概念，不知道监控系统中有啥设备，在此，小编给大家介绍监控系统中涉及的设备。
包括前端设备、传输设备、后端设备、综合安防管理平台等等监控系统中涉及的设备类型。
前方高能！！图文数量较多，有兴趣的小伙伴请耐心看完，欢迎指出不当之处及同行小伙伴相互交流。
一、前端设备。
前端设备包括摄像机、云台、防护罩、支架、立杆、拾音器、探测器等。
1.1、摄像机即前端主要图像采集设备。
分模拟产品及网络产品、其中模拟产品正慢慢被高清网络摄像机淘汰。
摄像机一般由高清模组、CMOS传感器、镜头成。
摄像机包括枪型摄像机（红外枪型摄像机及低照度枪型摄像机）、半球型摄像机、球机、低照度球机、一体化摄像机等。
还有就是其它特殊行业定制专用摄像机。
注：一体化摄像机指的是一种带电动聚焦及带机械变焦功能的一体化摄像机，需配合云台或特殊定制的护罩使用，内部机芯与球机机芯为同一道理。
红外设备与低照度设备外观区别在于一个带红外，一个不带红外；实质功能区别在于红外摄像机在夜晚的时候监控画面为黑白画面，而低照度设备只要在微弱的光线下都呈现彩色画面。
电梯专用摄像机：由于电梯内部空间小，为了美观，大多会采用类似飞碟形状，也有很多现场使用半球摄像机代替。
1.2、云台即由两组电机组成、带动摄像机转动的安装平台。
一般应用于家庭迷你云台、高速公路、森林防火以及石油化工区域的防爆云台等特殊行业使用。
1.3、防护罩这里说的护罩指的是一种应用于保护枪型摄像机的护罩，防尘、防雨、抗高低温、抗腐蚀等。
目前较多使用在道路监控中。
1.4、支架即固定摄像机的设备。
分为吊装支架，壁装支架。
按形状分为万向节支架，I型支架，L型支架、T型支架及鸭嘴型支架。
1.5、立杆用于安装在户外没有墙体固定，但需安装监控摄像机的地方。
分为八角监控杆，圆管监控杆，等径监控杆，变径监控杆，锥形监控杆，高度一般为3-6米。
引言概述：安防视频监控系统是指利用摄像机和监控设备，通过图像传感、图像处理、图像显示、数据存储等技术手段，实现对特定区域或特定对象进行实时监控、监视、录制和远程控制的系统。
在前一篇《安防视频监控系统的基本组成介绍详解（一）》中，我们已经介绍了安防视频监控系统的基本概念、工作原理和主要组成部分，本文将继续深入探讨安防视频监控系统的基本组成介绍详解。
正文内容：1.视频输入设备1.1摄像机1.1.1摄像机的类型和特点1.1.2摄像机的选择原则1.1.3摄像机的安装位置和角度1.2视频采集卡1.2.1视频采集卡的作用和种类1.2.2视频采集卡的选择与安装2.视频处理设备2.1视频解码器2.1.1视频解码器的作用和种类2.1.2视频解码器的选择与安装2.2视频分析系统2.2.1视频分析系统的基本原理和应用2.2.2视频分析系统的功能与特点2.2.3视频分析系统的选择与部署3.视频输出设备3.1显示器3.1.1显示器的种类及其特点3.1.2显示器的选择与安装3.2录像设备3.2.1数字硬盘录像机的基本原理和优势3.2.2数字硬盘录像机的选择与安装4.网络传输设备4.1视频服务器4.1.1视频服务器的作用和种类4.1.2视频服务器的选择与安装4.2网络交换机4.2.1网络交换机的作用和种类4.2.2网络交换机的选择与配置5.远程监控与管理平台5.1远程监控软件5.1.1远程监控软件的功能与特点5.1.2远程监控软件的选择与使用5.2视频存储与管理系统5.2.1视频存储与管理系统的作用与特点5.2.2视频存储与管理系统的选择与配置总结：通过本文的介绍，我们详细了解了安防视频监控系统的基本组成部分，包括视频输入设备、视频处理设备、视频输出设备、网络传输设备以及远程监控与管理平台。
每个组成部分都有其具体的功能和特点，并且需要根据实际情况进行选择和安装。
合理配置和搭配这些设备和系统，才能建立起一个高效、稳定、安全的安防视频监控系统，为我们的工作和生活提供有效的保障。

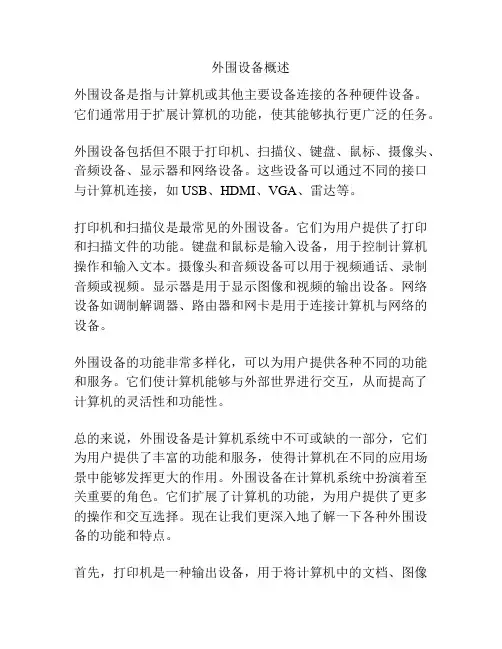

外围设备概述外围设备是指与计算机或其他主要设备连接的各种硬件设备。
它们通常用于扩展计算机的功能，使其能够执行更广泛的任务。
外围设备包括但不限于打印机、扫描仪、键盘、鼠标、摄像头、音频设备、显示器和网络设备。
这些设备可以通过不同的接口与计算机连接，如USB、HDMI、VGA、雷达等。
打印机和扫描仪是最常见的外围设备。
它们为用户提供了打印和扫描文件的功能。
键盘和鼠标是输入设备，用于控制计算机操作和输入文本。
摄像头和音频设备可以用于视频通话、录制音频或视频。
显示器是用于显示图像和视频的输出设备。
网络设备如调制解调器、路由器和网卡是用于连接计算机与网络的设备。
外围设备的功能非常多样化，可以为用户提供各种不同的功能和服务。
它们使计算机能够与外部世界进行交互，从而提高了计算机的灵活性和功能性。
总的来说，外围设备是计算机系统中不可或缺的一部分，它们为用户提供了丰富的功能和服务，使得计算机在不同的应用场景中能够发挥更大的作用。
外围设备在计算机系统中扮演着至关重要的角色。
它们扩展了计算机的功能，为用户提供了更多的操作和交互选择。
现在让我们更深入地了解一下各种外围设备的功能和特点。
首先，打印机是一种输出设备，用于将计算机中的文档、图像或其他信息打印出来。
它们有各种不同类型和规格，包括喷墨打印机、激光打印机和针式打印机。
喷墨打印机适用于打印彩色图片和文件，激光打印机则适用于大量黑白文件的打印，而针式打印机一般用于打印连续形式的文件。
打印机可以连接到计算机的USB端口或者网络上，从而实现打印功能。
其次，扫描仪是另一种常见的外围设备。
它的作用是将纸质文件或照片转换成数字化的形式，以便计算机进行存储和处理。
扫描仪可以扫描彩色或黑白文件，并且可以以不同的分辨率进行扫描，从而实现高质量的数字化效果。
扫描仪也可以通过USB接口或者网络连接到计算机。
键盘和鼠标是计算机系统中最基本的输入设备。
键盘用于输入文字和指令，而鼠标用于控制光标和进行点击操作。
1.云台
在前面的介绍中我们常提到云台，但有的人对它没有什么感性认识，其实云台就是两个交流电组成的安装平台，可以水平和垂直的运动。
我们所说的云台区别于照相器材中的云台，照相器材的云台一般来说只是一个三脚架，只能通过手来调节方位；而监控系统所说的云台是通过控制系统在远端可以控制其转动方向的。
a.云台有多种类型
按使用环境分为室内型和室外型，主要区别是室外型密封性能好，防水、防尘，负载大。
按安装方式分为侧装和吊装，即云台是安装在天花板上还是安装在墙壁上。
按外形分为普通型和球型，球型云台是把云台安置在一个半球形、球形防护罩中，除了防止灰尘干扰图像外，还隐蔽、美观、快速。
在挑选云台时要考虑安装环境、安装方式、工作电压、负载大小，也要考虑性能价格比和外型是否美观。
b.云台故障处理方法
云台故障出现有可能存在以下几方面的情况
1．无法控制云台
2．无法控制解码器
3．部份功能无法实现
4．码转换器的信号指示灯不工作
分析：
1．码转灯不闪
软件设置（灯不闪，主要是码转换器未进行工作，先从软件设置着手解决这个问题）
1．软件中的解码器设置（解码器协议、口、波特率、校验位、数据位、停止位）
2．更换一个口（检查口是否损坏），
3．硬件，如上述设置后，还是无法正常使用，打开九针转25针转
换器接口。
检查接线是否为2-2，3-3，5-7，如果正确，检查码转换器电源是否正常（可用万用表进行电压和和电流测试（9V，500MA）），没有问题可判定码转换器己经损坏
2．无法控制解码器
解码器中无继电器响声。
1．检查解码器是否供电。
2．检查码转换器是否拔到了输出485信号。
3．检查解码器协议是否设置正确
4．检查波特率设置是否与解码器符合（检查地址码设置与所选的摄像机是否一致（详细的地址码拔码表见解码器说明书）
5．检查解码器与码转换器的接线是否接错（1-485A，2-B；有的解码器是1-485B，2-A）
6．检查解码器工作是否正常（老解码器断电一分钟后通电，是否有自检声；软件控制云台时，解码器的UP，DOWN，AUTO等端口与PT口之间会有电压变化，变化情况根据解码器而定24VOR220V，有些解码器的这些端口会有开关量信号变化），如有则解码器工作正常，否则为解码器故障
7．检查解码器的保险管是否己烧坏。
3．无法控制云台
1．检查上面第六项是否正常
2．解码器的24V或220V供电端口电压是否输出正常
3．直接给云台的UP、DOWN、与PT线进行供电，检查云台是否能正常工作。
4．检查供电接口是否接错
5．检查电路是否接错（老解码器为UP、DOWN等线与PT直接给云台供电，各线与摄像机及云台各线直接连接就可以了；有的解码器为独立供电接口4．云台控制的部份功能无法使用
1．界面上无法操作（无法点击或点击无任何响应）
1．按上述步骤检查码转
2．安装相应的云台控制补丁程序
3．通知供货商
2．点击时码转灯亮或解码器里面有继电器响，但部份功能无法控制
1．检察无法控制的功能部份接线是否正确、云台、镜头等设备是否完好、解码器功能端口是否电压、开关量输出是否正常
3．控制时云台动作不正常
如出现转动无法停止情况，首先单独对该端口进行测试（直接向该端口通电，进行控制），如正常，则检查解码器对应的端口是否工作正常4．打开软件时，录像会产生马赛克
软件问题，咨询供货商
2.支架
如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。
普通摄像机支架安装简单，价格低廉，而且种类繁多。
普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。
室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进，这里就不再多说了。
3.防护罩
防护罩也是监控系统中最常用的设备之一，主要分为室内和室外两种。
室内防护罩主要区别是体积大小，外形是否美观，表面处理是否合格。
功能主要是防尘、防破坏。
室外防护罩密封性能一定要好，保证雨水不能进入防护罩内部侵蚀摄像机。
有的室外防护罩还带有排风扇、加热板、雨刮器，可以更好的保护设备。
当天气太热时，排风扇自动工作；太冷时加热板自动工作；当防护罩玻璃上有雨水时，可以通过控制系统启动雨刮器。
挑选防护罩时先看整体结构，安装孔越少越利于防水，再看内部线路是否便于联接，最后还要考虑外观、重量、安装座等等。
4.监视器
监视器是监控系统的标准输出，有了监视器我们才能观看前端送过来的图像。
监视器分彩色、黑白两，尺寸有9、10、12、14、15、17、21英寸等，常用的是14英寸。
监视器也有分辨率，同摄像机一样用线数表示，实际使用时一般要求监视器线数要与摄像机匹配。
另外，有些监视器还有音频输入、S-vid eo输入、RGB分量输入等，除了音频输入监控系统用到外，其余功能大部分用于图像处理工作，在此不作介绍。
5.视频放大器
当视频传输距离比较远时，最好采用线径较粗的视频线，同时可以在线路内增加视频放大器增强信号强度达到远距离传输目的。
视频放大器可以增强视频的亮度、色度和同步信号，但线路内干扰信号也会被放大，另外，回路中不能串接太多视频放大器，否则会出现饱和现象，导致图像失真。
6.视频分配器
一路视频信号对应一台监视器或录像机，若想一台摄像机的图像送给多个管理者看，最好选择视频分配器。
因为并联视频信号衰减较大，送给多个输出设备后由于阻抗不匹配等原因，图像会严重失真，线路也不稳定。
视频分配器除了阻抗匹配，还有视频增益，使视频信号可以同时送给多个输出设备而不受影响。
7.视频切换器
多路视频信号要送到同一处监控，可以一路视频对应一台监视器，但监视器占地大，价格贵，如果不要求时时刻刻监控，可以在监控室增设一台切换器，把摄像机输出信号接到切换器的输入端，切换器的输出端接监视器，切换器的输入端分为2、4、6、8、12、16路，输出端分为单路和双路，而且还可以同步切换音频（视型号而定）。
切换器有手动切换、自动切换两种工作方式，手动方式是想看哪一路就把开关拨到哪一路；自动方式是让预设的视频按顺序延时切换，切换时间通过一个旋钮可以调节，一般在1秒到35秒之间。
切换器的价格便宜（一般只有三五百元），联接简单，操作方便，但在一个时间段内只能看输入中的一个图像。
要在一台监视器上同时观看多个摄像机图像，就需要用画面分割器。
8.画面分割器
画面分割器有四分割、九分割、十六分割几种，可以在一台监视器上同时显示4、9、16个摄像机的图像，也可以送到录像机上记录。
四分割是最常用的设备之一，其性能价格比也较好，图像的质量和连续性可以满足大部分要求。
九分割和十六分割价格较贵，而且分割后每路图像的分辨率和连续性都会下降，录像效果不好。
另外还有六分割、八分割、双四分割设备，但图像比率、清晰度、连续性并不理想，市场使用率更小。
大部分分割器除了可以同时显示图像外，也可以显示单幅画面，可以叠加时间和字符，设置自动切换，联接报警器材。
9.录像机
监控系统中最常用的记录设备是民用录像机和长延时录像机，因其操作简单易学，录像带也容易保存和购买。
与家用录像机不同，延时录像机可以长时间工作，可以录制24小时（用普通VHS 录像带）甚至上百小时的图像，可以联接报警器材，收到报警信号自动启动录像，可以叠加时间日期，可以编制录像机自动录像程序，选择录像速度，录像带到头后是自动停止还是倒带重录……延时录像机的性能虽然出众，但价格不菲，而且目前分辨率不是很高，在延时录像时图像也会丢失一部分，回放的图像是一顿一顿跳跃的。
专业录像机：使用一盒普通家用录像带可以方便地录制24小时甚至168小时直至960小时的系统所有摄像机图像和音频信号，管理简明方便；录像重放时，配合视频图像处理器既能显示多画面分割图像又能手动切换显示某路摄像机全屏幕图像；异常图像确认可以在高速回放中进行；接收到传感器的报警信号，可以自动启动录像机或转换到实时录像状态；监视器显示操作程序和功能菜单。
10.红外光投射器
提供摄像机夜间工作所需照明。
11.云台镜头控制器
遥控现场云台全方位旋转并对摄像机镜头焦距、光圈调整。
12.监听头
在监视现场图像的同时，可以高灵敏度监听现场声音
13.顺序式视频音频切换器
可以对来自2路至12路的摄像机图像和相应的音频信号按照顺序进行切换，其时序切换图像信号分别在监视器上自动顺序显示,切换时间可调整。
亦可手动切换选择或旁路隔离某一路指定摄像机图像显示。
14.矩阵切换控制器
预编了程序，用以控制视频和管理报警的输入和输出。
a.矩阵与解码器的连接方式
对于矩阵与解码器的连接方式，每个品牌都有自己的特点。
AD系列的产品（包括仿AD系列如AB，WISH，DEREK等）每个解码接口只能连接8个解码器，若超出则需要加配码分配器，PE系列的产品（包括其他RS485控制信号的产品）每个接口可以连接多达32个解码器，且驱动距离可以达到1300米。
以上是解码矩阵和RS485矩阵在控制连线上的大概区别，可以参照相关。
