水库工程竖井施工方案范本一、工程概述水库工程中的竖井是指从地面到地下水位之间的一种井，用来排水、排泥和检测地下水位等作用。
竖井的施工是整个水库工程中非常重要的一部分，直接关系到水库的整体运行效果。
本文将针对水库工程中竖井的施工方案进行详细阐述，根据实际情况设计合理的施工方案，保证竖井的施工质量和安全。
二、施工前准备1. 设计方案确认：在施工前，要先对竖井的建设方案进行确认，包括竖井的位置、井筒大小、排水设备、管道布局等。
2. 安全监测：对施工现场进行安全监测，确保施工环境安全稳定。
3. 设备准备：准备好施工所需的各种设备和材料，包括挖掘机、排水泵、管道等。
4. 通风准备：在施工竖井时，要考虑到井内气体的排放问题，准备好通风设备。
三、施工流程1. 地面准备：确定好竖井的位置后，首先要在地面上进行准备工作。
清理施工现场，划定好施工区域的范围，确保施工现场整洁有序。
2. 井口挖掘：使用挖掘机对竖井井口进行挖掘，根据设计方案的要求进行井筒的形状和深度的挖掘。
3. 井筒支护：在井口挖掘完毕后，立即对井筒进行支护工作。
采用支撑架、钢筋网等具体材料进行井筒的支护，确保井筒不会坍塌。
4. 混凝土浇筑：把混凝土泵送到井底，进行混凝土的浇筑工作，要确保混凝土的均匀和密实。
5. 设备安装：将排水设备、管道等设备进行安装，并进行连接。
四、施工注意事项1. 安全第一：在施工过程中，一定要注意安全，保证施工人员的人身安全和设备安全。
2. 施工质量：要确保施工质量，严格按照设计方案进行施工，并配合监理进行检测。
3. 施工时机：在施工时，要注意选取适当的时机，避免雨季或者水库水位较高的情况下进行施工。
4. 环保措施：在施工过程中，要注意环保问题，合理处理施工废弃物，保护施工现场周边的环境。
五、施工验收1. 施工结束后，应由相关技术人员对竖井的结构、排水设备、管道布局等进行综合检查，确保施工质量符合设计要求。
2. 施工单位应提供竖井施工和验收报告，对施工过程中的各项工作进行详细记录，为后期的维护管理提供参考依据。
左、右岸灌浆隧洞开挖及支护施工方案批准：校核：拟稿：****项目部2006年03月13日左、右岸灌浆隧洞开挖及支护施工方案目录1 工程概况 (1)1.1工程概述 (1)1.2主要工程量 (1)1.3施工特点 (1)2施工总布置 (2)2.1施工道路布置 (2)2.2风、水、电布置 (2)2.3施工排水 (3)2.4渣场布置 (3)2.5通风排烟 (3)3总体施工程序及进度计划 (4)3.1总体施工程序 (4)3.2进度计划 (4)4开挖施工方法 (5)4.1洞脸明挖 (5)4.2石方洞挖 (5)5一期喷锚支护 (7)5.1砂浆锚杆施工 (7)5.2挂钢筋网 (8)5.3喷混凝土施工 (8)6质量安全保证措施 (9)6.1质量保证措施 (9)6.2安全保证措施 (10)7主要资源配置 (11)7.1主要劳动力配置 (11)7.2主要设备配置 (11)7.3主要材料配置 (12)左、右岸灌浆洞开挖及支护施工方案1 工程概况1.1工程概述***水电站大坝及泄洪系统土建工程标段帷幕灌浆隧洞左右岸各一条，洞口位于坝轴线0+000.000位置，其中左岸灌浆洞全长475.414m，右岸灌浆洞全长279.817m。
两条隧洞的进口底板高程均为EL816.50m，底板纵坡为1‰，隧洞均为城门洞型，其开挖支护形式为A、B、C三种断面，具体设计参数见表1：帷幕灌浆隧洞各断面开挖与支护主要设计参数表表 11.2主要工程量左、右岸帷幕灌浆隧洞主要工作内容为石方洞挖和喷锚支护施工。
主要工程量见表2。
左、右岸帷幕灌浆隧洞主要工程量表表21.3施工特点（1）由于左、右岸灌浆隧洞洞口均位于左、右岸山体陡壁之上，没有施工道路，人员、设备和材料到达工作面非常困难，急需形成施工道路。
（2）左、右岸灌浆洞洞口明挖段岩体较薄，开挖后洞口场地狭小，无法形成施工平台进行洞口开挖，需要拓宽洞口场地。
（3）为坝顶交通桥的安装创造条件，左岸灌浆隧洞进口洞身段20m需要提前开挖，由于没有施工道路，不具备机械出渣条件，开挖爆破后石渣全部依靠人工小推车出渣，费工费时，相应增加了施工难度。
江坪河水电站上游基坑抽排水施工介绍作者：潘璠来源：《科技创新与应用》2016年第33期摘要：2015年江坪河大坝面板面临施工，上游围堰基坑积水深30多米。
文中介绍上游围堰深基坑抽排水施工技术。
关键词：江坪河；深基坑；抽排水施工1 情况简介江坪河水电站位于溇水上游河段，地处湖北省鹤峰县走马镇。
坝址至走马镇19km，经走马镇向西至鹤峰县城84km，经走马镇向东至湖南省石门县城167km。
水是澧水的最大支流，地跨湘、鄂两省，发源于湖北省鹤峰县下坪镇七垭村，流向自西北向东南，流经鹤峰县至大也坪，再沿湘鄂两省边界到江口朱家村，进入湖南省桑植县，于湖南省慈利县城汇入澧水。
水全长250km，流域面积5048km2，淋溪河以上河段为水的上游河段，河段长130km。
江坪河水电站坝址以上河段长113km，坝址控制流域面积2140km2。
本工程开发任务以发电为主，兼顾防洪。
工程为一等大（1）型工程。
工程枢纽由混凝土面板堆石坝、右岸泄水建筑物（包括隧洞式溢洪道和泄洪放空洞）、左岸引水发电系统等建筑物组成。
水库正常蓄水位470.0m，汛期限制水位459.7m，死水位427.0m，正常蓄水位以下库容12.56亿m3，调节库容6.78亿m3，具有多年调节能力。
电站装机2台，总装机容量450MW，多年平均年发电量9.64亿kW·h。
2 深基坑基本情况2015年10月江坪河电站全面复工，大坝面板面临浇筑。
上游围堰水位在290左右。
为确保大坝面板按期施工。
特进行上游围堰基坑抽排水施工。
上游基坑水量约为25万m3，且存在降雨、围堰渗水等补给。
上游围堰由于超期使用，渗水量较大。
由于大雨常年冲刷山体，造成围堰底部存在大量淤泥。
给抽排水施工增加一定难度。
3 深基坑抽排水施工技术3.1 抽排量计算基坑水位290m（基坑底部▽262m），根据现场实际情况计算，基坑内水量达到25万m3，且存在降雨、围堰渗水等补给，依据当地天气特点，推算出10月-12月平均降雨补给每天为2500m3，地下渗水及上游围堰溶洞水渗水补给约4000m3。
第1篇一、工艺流程1. 设计阶段：在施工前，根据工程设计要求，确定竖井的直径、深度、结构形式等参数，并编制详细的施工方案。
2. 施工准备：在施工前，对施工现场进行平整，搭建临时设施，包括施工便道、材料堆场、施工用房等。
同时，对施工人员进行技术培训和安全教育。
3. 钻孔：采用钻机进行钻孔，根据设计要求，确定钻孔直径、深度和角度。
钻孔过程中，要确保孔壁稳定，防止坍塌。
4. 支护：钻孔完成后，对孔壁进行支护，防止坍塌。
支护材料通常有钢管、钢筋、混凝土等。
支护方式有锚杆支护、钢支撑支护、混凝土支护等。
5. 竖井开挖：在支护完成后，采用挖掘机、爆破等方法进行竖井开挖。
开挖过程中，要确保开挖面的稳定，防止坍塌。
6. 竖井支护：在竖井开挖过程中，对支护结构进行检查和维护，确保支护结构的稳定。
7. 竖井施工：在竖井开挖和支护完成后，进行竖井内部施工，如铺设管道、安装设备等。
8. 施工验收：在竖井施工完成后，对竖井进行验收，确保施工质量符合设计要求。
二、质量控制1. 材料质量：严格控制支护材料、混凝土等原材料的质量，确保材料符合设计要求。
2. 施工过程控制：对钻孔、开挖、支护等施工过程进行严格控制，确保施工质量。
3. 施工验收：在施工过程中，进行阶段性验收，确保施工质量符合设计要求。
三、安全管理1. 施工人员安全：对施工人员进行安全教育培训，提高安全意识。
施工过程中，严格遵守安全操作规程，确保施工人员安全。
2. 施工设备安全：定期对施工设备进行检查和维护，确保设备运行正常。
3. 环境保护：在施工过程中，采取有效措施，降低施工对环境的影响。
4. 应急处理：制定应急预案，应对突发事故，确保施工安全。
总之，水利工程竖井施工是一项复杂、技术要求较高的工作。
在施工过程中，要严格按照工艺流程进行操作，严格控制施工质量，加强安全管理，确保工程安全、高效、优质地完成。
第2篇一、竖井施工的意义水利工程竖井施工是水利工程建设中不可或缺的一部分，其作用主要体现在以下几个方面：1. 保障水利工程的施工安全：竖井作为地下工程的入口，可以减少地下作业人员的安全风险，提高施工安全性。

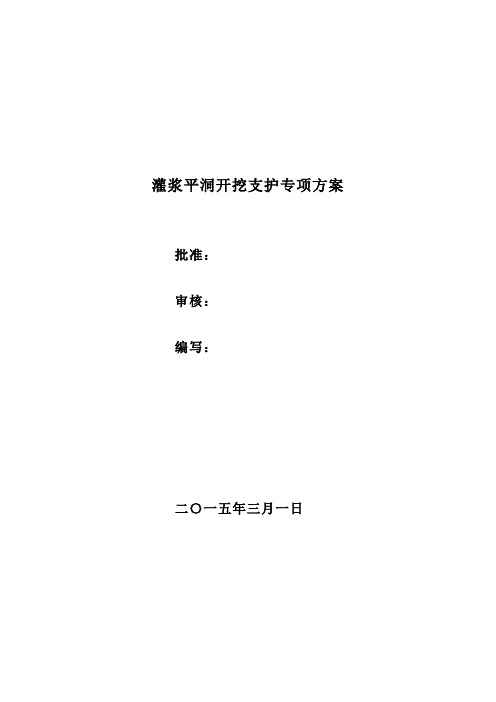

灌浆平洞开挖支护专项方案批准：审核：编写：二〇一五年三月一日目录1概述 (1)1.1工程概况 (1)1.2施工重点及解决方案 (1)1.3开挖及支护主要工程量 (1)2施工布置 (2)2.1施工供风 (2)2.2施工供水 (2)2.3施工供电 (2)2.4施工临时道路布置 (2)2.5拌和系统布置 (3)3开挖爆破施工方案 (3)3.1灌浆平洞3、Ⅳ类围岩段爆破施工 (3)3.2灌浆平洞5类围岩段爆破施工 (7)3.3出渣方式 (9)4支护施工方案 (9)4.13、4类围岩段支护 (10)4.25类围岩段支护 (11)5 施工质量保证措施 (12)5.1质量管理保证措施 (12)5.2 开挖施工质量保证措施 (13)5.3支护施工质量保证措施 (13)5.4钢筋施工质量保证措施 (13)6安全保证措施 (14)6.1安全管理保证措施 (14)6.2 安全防护措施 (15)6.3开挖爆破安全保证措施 (15)6.4交叉作业安全保证措施 (16)7文明施工与环境保护措施 (17)7.1文明施工 (17)7.2环境保护措施 (17)8主要设备及人员配置 (18)9 施工进度计划 (19)1概述1.1工程概况右坝肩2875.00m高程以下共有2820.00m、2760.00m、2700.00m、2640.00m四层灌浆平洞，灌浆平洞进口段50m石方洞挖约3325.45m³、挂网喷砼约68.85m³、注浆锚杆约704根。
2820.00m高程灌浆平洞YGJ2在桩号纵0+607.50m～桩号纵0+637.50m之间属于5类围岩，桩号纵0+637.50m～桩号纵0+657.50m 之间属于Ⅲ、Ⅳ类围岩；2760.00m高程灌浆平洞YGJ3在桩号纵0+541.50m～桩号纵0+561.50m之间属于5类围岩，桩号纵0+561.50m～桩号纵0+591.50m之间属于Ⅲ、Ⅳ类围岩；2700.00m高程灌浆平洞YGJ4桩号纵0+480.50m～桩号纵0+530.50m之间属于Ⅲ、Ⅳ类围岩；2640.00m 高程灌浆平洞YGJ5桩号纵0+426.50m～桩号纵0+476.50m之间属于Ⅲ、Ⅳ类围岩。
右岸导流洞进口灌浆平洞及P D732探硐封堵施工方案金沙江白鹤滩水电站右岸导流隧洞工程(合同编号：BHT∕0122)右岸导流洞进口灌浆平洞及PD723探硐封堵施工方案中国葛洲坝集团股份有限公司白鹤滩施工局二○一四年四月十五日批准：审核：编制：袁先科目录1、施工概况 (1)1.1 工程简介 (1)1.2编制依据 (1)1.3主要工程量 (1)2、施工布置 (2)2.1砼运输道路 (2)2.2施工供风、水、电 (2)2.3 砼施工机械布置 (3)3、封堵施工方法及技术要求 (3)3.1封堵混凝土施工程序 (3)3.2主要施工方法 (3)4、灌浆施工 (9)4.1灌浆材料 (9)4.2 回填灌浆 (9)4.3固结灌浆 (11)5、进度计划安排 (14)6、资源配置 (15)6.1主要设备配置 (15)6.2主要人员配置 (15)7、质量、安全、环境保证措施 (16)7.1质量保证措施 (16)7.2 安全保证措施 (16)7.3 环境保护措施 (16)8、施工难点分析 (16)8.1 材料转运 (16)8.2 设备就位 (17)8.3清基处理 (17)9、经济诉求 (17)10、附件 (18)11、相关建议 (18)右岸导流洞进口灌浆平洞及PD723探硐封堵施工方案1、施工概况1.1 工程简介PD723地质勘探平洞，从右导支1-1#施工支洞上方穿过，与上游侧灌浆平洞相交，进口高程625.29m，型断面尺寸为2m×2m。
根据《关于右岸导流洞进口边坡支护形式调整的通知》BHT/0122-[2013]-070,对5#导流洞上游侧边坡支护进行了调整，具体为625.00 m 高程马道以上、倒悬体以下凹槽采用C25混凝土回填；根据《关于导流洞进口上、下游侧灌浆平洞等封堵的设计通知》（BHT/0122-[2014]-006），PD723探硐进口段5m及其与上游侧灌浆平洞相交两侧段各5m进行封堵，封堵长度共15m，封堵砼采用C25混凝土。
绥阳县后水河水库加高工程灌浆平洞安全专项施工方案编制：校核：批准：贵州水利水电勘测设计研究院、贵州黔水建设工程有限公司绥阳县后水河水库加高工程总承包项目部二0一二年五月十五日灌浆平洞开挖、支护安全专项施工措施 (3)一、编制依据 (3)二、适用范围 (3)三、安全生产方针 (3)四、安全管理目标 (4)五、安全施工组织机构与保证体系 (4)六、工程概况 (8)七、灌浆平洞工程施工计划 (10)八、灌浆平洞开挖、支护施工主要危险源及控制措施 (10)九、灌浆平洞开挖、支护安全专项施工方案 (15)十、安全事故救缓预案及应急救援物资准备 (25)灌浆平洞开挖、支护安全专项施工方案一、编制依据1.1 《中华人民共和国安全生产法》及其相关法律法规；1.2 《水工建筑物岩石基础开挖工程施工技术规范》——DL/T5389-2007；1.3《水电水利工程施工通用安全技术规程》——DL/T 5370-2007；1.4《爆破安全规程》——GB6722-2003；1.5《水电水利工程爆破施工技术规范》——DLT-5135-2001；1.6 《水利水电工程喷锚支护技术规范》——SL377-20071.7 《锚杆喷射混凝土支护技术规范》——G50086-2001；1.8 《水电验收评定标准》——DLT5113[1].1-2005；1.9 《建筑施工扣件式钢管脚手架安全技术规范》——JGJ 130－2001。
二、适用范围本方案适用范围为绥阳县后水河水库加高工程左、右岸灌浆平洞开挖、支护施工。
三、安全生产方针1、安全第一、预防为主2、安全生产指导思想：规范管理、强制达标3、严格按照国家、水利部及地方政府规定的安全规则组织施工。
思想重视到位、精力投入到位、抓落实到位。
四、安全管理目标4.1 完成业主单位合同规定的安全目标。
4.2 杜绝责任因工死亡事故，消灭责任因工重伤事故。
4.3 因工负伤频率控制在3‰以内。
五、安全施工组织机构与保证体系5.1安全领导小组5.1安全领导小组组长：项目经理吴文才副组长：项目总工张祖典、安全生产副经理王宾组员：质量技术部主任潘盛合、安全员杨光喜、物资设备主管黄祝琼、劳资主管杨小青、财务主管董双双、施工员祖明刚施工队队长潘善林开挖班班长曾灵永支护班班长潘景标5.2安全组织机构框图5.3 安全保证体系框图5.4各部门安全生产岗位职责与权限为了贯彻执行安全生产方针，开工前建立以岗位责任制为中心的安全生产责任制，制度明确，责任到人，奖罚分明。
竖井及平洞施工方案范本1. 引言竖井及平洞施工是在地下工程中常见的一种施工方式，它具有较高的安全性和经济性。
本文档将给出一份竖井及平洞施工方案的范本，以供参考和借鉴。
2. 施工目标本方案的施工目标是在规定时间内、按照设计要求、保证施工质量和工程安全的前提下，完成竖井及平洞的施工工作。
3. 施工准备工作在施工开始之前，需要进行以下准备工作：•确定施工团队的组成和职责分工；•对施工现场进行勘察和测量，制定详细的施工计划；•准备必要的施工设备和工具，并进行检查和维护；•确定施工期限和进度计划；•确保施工现场的安全，制定施工安全措施。
4. 施工步骤竖井及平洞的施工步骤主要包括以下几个方面：4.1 地面的准备工作在开始竖井及平洞的施工之前，需要进行地面的准备工作。
包括：•清理施工现场，并确保施工现场的平整；•搭建必要的施工临时设施，如临时办公室、仓库等；•根据设计要求进行土方开挖，清理土石并分类处理。
4.2 施工井洞的开挖根据设计要求，采用适当的开挖方式，进行施工井洞的开挖。
施工井洞的开挖应按照以下步骤进行：1.确定井洞的位置和尺寸，并进行标定；2.根据设计要求，选择合适的开挖方式，如手工开挖、机械开挖等；3.运用适当的开挖设备，开始开挖井洞；4.根据需要，进行土石的清理和运输；5.检查井洞的开挖情况，确保井洞的尺寸和位置符合设计要求。
4.3 井洞支护在井洞开挖完成后，需要进行井洞的支护工作。
井洞支护的主要步骤包括：1.检查井洞的开挖情况，确定井洞内的土质和岩石情况；2.根据设计要求，选择合适的井洞支护方式，如钢筋混凝土支护、预制管道支护等；3.进行井洞支护工作，包括搭设支撑结构、浇筑混凝土等；4.检查井洞支护工作的质量，确保支护结构的稳定性和强度。
4.4 平洞的开挖和支护在井洞支护完成后，需要进行平洞的开挖和支护。
平洞的开挖和支护步骤与井洞类似，但需要根据实际情况进行相应的调整。
4.5 竖井及平洞的验收在竖井及平洞的施工结束后，需要进行竖井及平洞的验收。
江坪河水电站右岸灌浆平洞竖井开挖施工方案1。
概述右岸灌浆平洞竖井开挖为高程310至高程476灌浆平洞通风吊物竖井以及连接各层灌浆平洞的水平支洞石方开挖，通风吊物竖井设计断面尺寸为圆形，半径为1。
8m,总长度为169m，水平支洞设计尺寸同灌浆平洞尺寸3。
1m＊4。
3m,石方洞挖工程量为1720m3.1.1施工原则1。
1.1总的指导原则(1）通风吊物竖井开挖为本工程的重点难点项目之一，开挖难度系数高。
必须充分考虑到工程施工中不可遇见的各种因素，本着安全第一,预防为主的原则组织生产，确保安全万无一失。
（2）严格施工人员的岗前安全教育和施工设备实施的检查制度，加强施工中排险工作。
（3）以监控量测和超前地质预报为手段，及时反馈围岩和支护的变化，为施工提供可靠依据；（4)以光面爆破为基础,严格控制周边眼装药量,保证炮眼保存率，尽量减少对围岩的扰动;1.1.2总的指导思想（1）突出开挖重点，主攻软弱围岩段施工难点，强化锚喷支护关键，以先进的机械设备和技术手段为基础，以科学管理、合理组织为手段,确保工期、质量、安全、效率、环保等各项目标的实现。
（2）施工遵循新奥法原理，应用光面爆破技术；围岩破碎带等不良地质地段坚持地质预报超前、掘进、初期支护、等多条主要生产作业线。
1。
2施工布置1.2。
1施工交通本项目施工交通在灌浆平洞开挖施工中已经形成，竖井开挖中直接利用各层平洞通行，高程476平洞的施工交通按业主指定位置,我部加以修复可满足施工需要。
本着就近施工的原则，隧洞施工队驻地设在所属洞口附近位置。
工区施工队伍驻地总计1500平方米，修建临房950平方米。
食堂，水房可考虑简易房屋。
在隧洞洞口附近修建空压机房及值班室。
1.2。
3施工用水隧洞施工生产生活用水根据工区附近情况，利用山泉水或附近河水用抽水机泵水,φ150mm钢管向高山水池送水，并在驻地附近山坡上修筑50m3的简易水池并利用φ150mm钢管配水.1.2。
4施工供电在隧洞进口处安装一台500KVA变压器，施工驻地的生活用电及施工现场的用电须从变压器牵出。
临时用电系统根据各种用电设备的情况，采用三相五线制树干式与放射式相结合的配电方式。
施工配电箱采用统一制作的标准铁制配电箱,箱、电缆编号与供电回路对应。
洞内竖井施工供电采用电缆线布置若干个移动式灯具,随施工需要移动.隧洞在施工中，施工供风计划布置一台20m3的空压机,洞内排烟在每层平洞支洞口处布置两台强制式抽风机。
2。
施工方法及工艺2。
1施工方法2.1.1施工总体思路竖井石方开挖的施工总体思路为：首先用地质钻机自上而下打一孔径φ168mm垂直孔,作为安装吊篮之用。
在每层灌浆平洞顶部安装一台卷扬机升降吊篮.开挖方式先采用自下而上开挖直径约为1.6m的导洞，后采用自上而下方式按设计尺寸扩挖成型。
施工顺序按自上而下的方式先进行高程476至高程425段的开挖，然后进行高程365至高程425段的开挖，最后进行高程310至高程365段的开挖.出渣方式采用装载机配合自卸汽车除渣。
2。
1。
2施工程序2.1.2。
1水平支洞开挖在通风吊物竖井施工前首先完成各层灌浆平洞的水平支洞开挖,连接各层灌浆平洞的水平支洞施工程序同灌浆平洞开挖程序一致.开挖程序如下图所示：2.1。
2.2通风吊物竖井开挖通风吊物竖井石方洞挖分两次开挖成型，首先自下而上开挖直径约 1.6米的导洞，在每层平洞顶部利用卷扬机配合吊蓝升降设置施工平台，人工造孔、装药，起爆器起爆.每层导洞施工完成后再开始自上而下将开挖的导洞用直径约1。
8米的钢筋网封闭形成施工平台后扩挖成型。
在施工过程中设置施工爬梯.竖井开挖示意图2。
2主要工序施工工艺2。
2.1施工测量1、洞外控制隧洞外平面控制采用三角测量,在隧洞出口设置三个平面控制点，将平面控制点设在相互通视，稳固不动，且便于引测进洞，能与开挖后的洞口通视之处。
2、洞内控制洞内控制采用施工导线，在洞内约50米能通视部位布设控制点。
3、作业实施（1）测量人员具有丰富测量经验的测量工程师负责测量.（2)洞内联测,选在阴天，气温稳定，无大风情况下进行。
（3)洞内控制测量采用闭合环的方式，每个线环边数不大于6条。
（4)采用三级复测制。
4、贯通测量隧洞贯通后，确保无偏差，测量精度控制在规范要求范围之内。
5、测量仪器及标定周期洞内首级控制测量采用仪器为:尼康DTM—352C全站仪及相配套的三脚架，棱镜等设备，测量精度2秒；测量仪器和设备按国家规定每年送国家授权标定部门进行标定,合格后方能使用。
2.2。
2、钻爆钻爆作业是隧洞施工控制工期、保证质量的关键。
为了充分发挥围岩的自承能力，减轻对围岩的振动破坏,本标段隧洞围岩采用线形微振控制爆破技术,实施全断面光面爆破,并根据围岩情况及时修正爆破参数，达到最佳爆破效果，形成整齐圆顺的开挖断面，减少超欠挖。
线形微振爆破,就是使炸药爆炸产生的能量尽量多的转换为破碎岩石，减少传给开挖范围以外岩石的能量。
从而使开挖范围外的岩石引起的振动和损害最小，这样可有效的保护周边围岩。
这种隧洞开挖爆破新技术除布置周边孔外，炮孔布置和起爆均为线型，故又称线型开挖法.其特点是：布置炮孔简单，炮孔参数准确;可提高炸药爆炸能量利用率，同样情况下用炸药量少，对围岩的扰动小，最适合采用“新奥法”施工；炮孔除楔形掏槽孔外都是平行的，便于钻孔可提高钻孔效率；易于采用光面爆破，控制开挖轮廓；可以控制爆破块度，提高装运效率；还可减轻对周围地层的震动；便于机械化施工。
2.2。
2.1、钻爆设计（1）设计原则本隧洞爆破设计遵守以下原则：炮孔布置要适于人工钻孔施工。
尽量提高炸药能量利用率，以减少炸药用量.减少对围岩的破坏，周边采用光面爆破,控制好开挖轮廓。
控制好起爆顺序，提高爆破效果。
在保证安全、质量的前提下，尽可能提高掘进速度，缩短工期。
（2)爆破器材选用采用塑料导爆管、毫秒雷管起爆系统，毫秒雷管采用16段别毫秒雷管，引爆采用电雷管。
炸药采用2＃岩石铵锑炸药或乳化炸药（有水地段），选用φ25、φ32、φ35三种规格，其中φ25为周边眼使用的光爆药卷，φ35为掏槽眼使用药卷，φ32为掘进眼使用药卷。
（3）炮眼布置由于开挖断面较小，采用4个小空孔直眼掏槽。
（4）爆破参数为减轻爆破时对围岩产生的扰动，周边眼采用Ф25小直径光爆药卷，周边眼间距E=30cm，最小抵抗线W=60cm,相对距离E/W=0.5，周边眼装药集中度0。
1kg/m，采用间隔装药结构,孔口堵塞长度不小于20cm。
爆破设计的依据主要有：开挖断面尺寸、围岩类别及其岩石强度等级、所使用的钻爆设备及火工品材料等。
竖井爆破设计分导洞和二次扩挖两部分。
在实际施工中，需根据每一循环的爆破效果及所揭露的地质情况,随时对爆破设计进行调整、优化。
导洞开挖爆孔设计25个孔,掏心孔4个，崩落孔21个。
见竖井布孔起爆示意图；（2）钻孔严格按照炮孔布置图正确对孔，以确保爆破质量。
周边孔外插角1°~2°，炮孔相互平行，周边孔应在断面轮廓线上开孔，周边孔对孔误差环向不大于5cm。
掏槽孔对孔误差不大于3cm,其它炮孔开眼误差不大于10cm。
（3)装药钻完孔后，用高压风吹孔，经检查合格后才可装药。
装药分片分组负责,严格按爆破设计规定的装药量、雷管段号“对号入座”。
爆破网路连接、检查及起爆，按照爆破设计要求和GB6722-86《爆破安全规程》执行。
(4）堵塞所有装药的炮眼均堵塞炮泥，光爆孔堵塞长度不小于20cm，其它孔不装药部分全堵满。
2.2.2。
2光面爆破施工工艺流程光面爆破施工工艺流程见《光面爆破施工工艺流程框图》。
2。
2.2.3光面爆破质量标准(1）残留炮孔痕迹应在开挖轮廓面上均匀分布。
炮孔痕迹保存率II类围岩不少于80%,III类围岩不少于70％，IV类围岩不少于50％。
（2）相邻两孔间的岩面平整，孔壁没有明显的爆破裂隙。
（3）相邻两茬炮之间的错台不大于10cm。
光面爆破施工工艺流程框图2。
2。
2.4降低爆破震动危害措施[1]周边孔按光面爆破设计和实施，保证了开挖轮廓的完整、平顺,降低了震波对周壁围岩的损害；［2]采用远离周壁围岩的低位掏槽，能有效降低掏槽震波对周壁围岩的危害；[3]崩落孔采用宽孔距、小排距,环型布孔实施逐排微差起爆，能降低爆破震动;[4]为确保周壁围岩和初期支护安全，在实际爆破时，按爆破地震安全计算=R3（V/K）3/a，得出一次爆破所允许的最大药量，以公式:V=K（Q1/3/R）a反求Qmax允许药量进行爆破；［5]每次爆破后及时总结经验,根据爆破效果调整爆破参数,以使设计参数更趋完善.2。
2.2.5、爆破试验为确保本工程优质、安全、高效的施工,结合生产，进行必要的爆破试验,为本工程爆破开挖施工提供科学依据。
以本单位具有丰富经验的爆破工程师、高级工程师组成试验小组，准备先进的测量、检测和监测仪器设备，进行本工程各项爆破试验，试验的目的是确定和优化掏槽爆破、光面爆破和松动爆破的各种参数以及爆破作业对围岩的破坏情况及影响范围等。
试验项目包括：炸药、雷管性能试验，爆破参数试验，爆破安全与防护等。
在整个爆破试验过程中，严格执行《爆破安全规程》(GB6722-86）并遵守国家现行通用标准和规范、规程.2。
2。
2.6、爆破施工［1]隧洞开挖前，编制详细的爆破设计。
周边孔全部按光面爆破方法形成，控制开挖断面和成型面的平整度。
单响药量严格控制，以尽量减小对围岩的扰动。
［2]爆破试验.工程开工后根据岩石出露情况，进行初步爆破设计并报监理工程师审批后，进行爆破试验.根据爆破效果选择合理的爆破参数，并随岩石性质与级别的变化进行调整。
［3］施工过程中针对各类围岩及开挖断面，分别进行爆破设计。
钻孔直径为38～42mm,炮孔深度随钻孔设备、围岩类别确定.炸药使用2＃岩石硝铵炸药和防水乳化炸药。
[4］根据现场岩层地质条件布设四眼掏槽法或复式楔形掏槽孔。
［5］为减少爆破震动等对围岩的扰动和保证周边光面爆破效果，周边孔采用不偶合装药，炸药沿周边孔线性布置，并将炸药、雷管、导爆索或导爆管加工成周边孔药串，同时起爆。
周边孔与内圈炮孔的起爆采用毫秒微差起爆控制。
［6］钻孔作业严格执行操作规程，炮孔要做到“平、直、齐”，严格执行技术交底。
炮孔的深度、角度、间距按设计满足精度要求，力求除掏槽孔外的所有炮孔孔底在同一垂直面上。
2.2.2.7、爆破作业管理控制按“一标准、两要求、三控制、四保证"的原则进行光面爆破施工。
“一标准”即一个控制标准。
“两要求”即钻眼作业要求和装药联线作业要求.“三控制"即控制钻眼角度、深度、密度；控制装药量和装药结构；控制测量放线精度。
“四保证”即搞好思想保证，端正态度，纠正“宁超勿欠”等错误思想；搞好技术保证，及时根据爆破实际情况调整钻爆设计参数；搞好施工保证，落实岗位责任制，组织QC小组活动，严格工序自检、互检、交接检；搞好经济保证，落实经济责任制。
