颈部血管超声检查规范

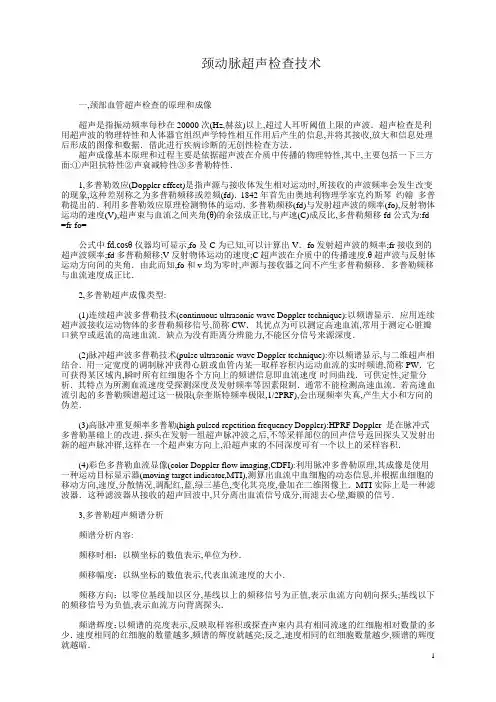

颈动脉超声检查技术一,颈部血管超声检查的原理和成像超声是指振动频率每秒在20000次(Hz,赫兹)以上,超过人耳听阈值上限的声波．超声检查是利用超声波的物理特性和人体器官组织声学特性相互作用后产生的信息,并将其接收,放大和信息处理后形成的图像和数据．借此进行疾病诊断的无创性检查方法．超声成像基本原理和过程主要是依据超声波在介质中传播的物理特性,其中,主要包括一下三方面:①声阻抗特性②声衰减特性③多普勒特性．1,多普勒效应(Doppler effect)是指声源与接收体发生相对运动时,所接收的声波频率会发生改变的现象,这种差别称之为多普勒频移或差频(fd)．1842年首先由奥地利物理学家克约斯琴约翰多普勒提出的．利用多普勒效应原理检测物体的运动．多普勒频移(fd)与发射超声波的频率(fo),反射物体运动的速度(V),超声束与血流之间夹角(θ)的余弦成正比,与声速(C)成反比,多普勒频移fd公式为:fd =fr-fo=公式中fd,cosθ仪器均可显示,fo及C为已知,可以计算出V．fo发射超声波的频率;fr接收到的超声波频率;fd多普勒频移;V反射物体运动的速度;C超声波在介质中的传播速度,θ超声波与反射体运动方向间的夹角．由此而知,fo和v均为零时,声源与接收器之间不产生多普勒频移．多普勒频移与血流速度成正比．2,多普勒超声成像类型:(1)连续超声波多普勒技术(continuous ultrasonic wave Doppler technique):以频谱显示．应用连续超声波接收运动物体的多普勒频移信号,简称CW．其优点为可以测定高速血流,常用于测定心脏瓣口狭窄或返流的高速血流．缺点为没有距离分辨能力,不能区分信号来源深度．(2)脉冲超声波多普勒技术(pulse ultrasonic wave Doppler technique):亦以频谱显示,与二维超声相结合．用一定宽度的调制脉冲获得心脏或血管内某一取样容积内运动血流的实时频谱,简称PW．它可获得某区域内,瞬时所有红细胞各个方向上的频谱信息即血流速度-时间曲线．可供定性,定量分析．其特点为所测血流速度受探测深度及发射频率等因素限制．通常不能检测高速血流．若高速血流引起的多普勒频谱超过这一极限(奈奎斯特频率极限,1/2PRF),会出现频率失真,产生大小和方向的伪差．(3)高脉冲重复频率多普勒(high pulsed repetition frequency Doppler):HPRF Doppler 是在脉冲式多普勒基础上的改进．探头在发射一组超声脉冲波之后,不等采样部位的回声信号返回探头又发射出新的超声脉冲群,这样在一个超声束方向上,沿超声束的不同深度可有一个以上的采样容积．(4)彩色多普勒血流显像(color Doppler flow imaging,CDFI):利用脉冲多普勒原理,其成像是使用一种运动目标显示器(moving target indicator,MTI),测算出血流中血细胞的动态信息,并根据血细胞的移动方向,速度,分散情况,调配红,蓝,绿三基色,变化其亮度,叠加在二维图像上．MTI实际上是一种滤波器．这种滤波器从接收的超声回波中,只分离出血流信号成分,而滤去心壁,瓣膜的信号．3,多普勒超声频谱分析频谱分析内容:频移时相：以横坐标的数值表示,单位为秒．频移幅度：以纵坐标的数值表示,代表血流速度的大小．频移方向：以零位基线加以区分,基线以上的频移信号为正值,表示血流方向朝向探头;基线以下的频移信号为负值,表示血流方向背离探头．频谱辉度：以频谱的亮度表示,反映取样容积或探查声束内具有相同流速的红细胞相对数量的多少．速度相同的红细胞的数量越多,频谱的辉度就越亮;反之,速度相同的红细胞数量越少,频谱的辉度频谱离散度：以频谱在垂直距离上的宽度加以表示,代表某一瞬间取样容积或探查声束内红细胞速度分布范围的大小．速度分布范围越大,离散程度越大,频谱越宽;反之,速度分布范围越小,离散程度越小,频谱越窄．一般来讲,层流速度分布范围小,频谱窄,可见其下的频窗(窗:为无频率显示的区域);湍流时,速度分布范围大,频谱增宽,频窗减小,当频谱增宽至整个频谱高度时,称之为频谱充填,频窗消失．4,彩色多普勒血流显像分析:①血流方向：以红色代表朝向探头的血流,蓝色代表背离探头的血流,可直观地显示心脏或血管的形态结构及血流信息的实时动态图像．不是将多普勒信号彩色编码的红蓝两色代表动脉,静脉血流．②血流速度的判定：以颜色的色调来表示．流速越高,色调越浓,即彩色越亮;反之,流速越低,色调越暗,即彩色越暗．③血流离散程度的判定：当血流速度范围超过仪器所规定的限度或血流方向紊乱时,血流图像中出现附加的绿色斑点,即表示湍流．其湍流方向越大,绿色的亮度就越大．在彩色多普勒显像技术中,利用三基色和二次色分别表示血流速度和方向以及湍流的存在．所以朝向探头的湍流出现黄色,背离探头的湍流产生湖蓝色．在高速喷射时,由于频率失真导致彩色逆转和湍流的出现,使上述色彩互相混合而出现白色．在明显的血流紊乱时,可出现红,蓝,绿,黄,青,白等多彩斑点的血流图像,称为镶嵌状图形．5,多普勒超声的诊断内容①多普勒声讯号:包括动脉音,静脉音和湍流音．②频谱显示．③血流量计算与多普勒系数测定．④彩色血流显像．6,多普勒超声检查的临床价值①探查血流状态:是层流,湍流,涡流还是旋流．②鉴别液性暗区性质:超声所见的无回声区是动脉,静脉还是静止的液腔．③探查血流速度:其中包括峰值流速,加速度,平均流速等．④估计压差2⑤测量血流量7,彩色多普勒超声常见的伪像：彩色多普勒血流成像常见的伪像有:彩色混叠,彩色外溢,闪烁伪像,衰减伪像,角度依赖伪像,多普勒信号的镜像伪像和由于仪器设置不当产生的伪像．①彩色混叠:彩色多普勒超声血流成像受奎尼斯特原理限制,速度超过检测范围会出现颜色突然逆转为相反方向的颜色．称之为彩色混叠,应用改变基线或调高速度标尺范围消除．②彩色外溢:由于彩色多普勒增益调节过大或者脉冲重复频率(PRF)调节过低,图像上表现为较实际血管宽度更宽大的血流,会导致实际测值出现误差．③闪烁伪像:血流检测是通过滤过低频高幅的组织运动信号获取高频低幅的血流信号．当心脏搏动,呼吸幅度大,大血管搏动时会产生多普勒频移,出现大片状杂乱的闪烁彩色伪像．有时会误认为是其内真正的血流信号．检查时应注意鉴别诊断．④衰减伪像:由于血管位置深,组织衰减明显,导致彩色血流信号充盈减少或不显示．通过减低超⑤角度依赖伪像:根据多普勒频移公式当声速入射方向与血流方向垂直时,cosθ为零时多普勒频移为零,有血流的区域不能接收的彩色血流信号．通过改变探头方向改变声速与血流的方向消除这种伪像．⑥多普勒信号的镜像伪像:在多普勒基线两侧同时出现对称的频谱假像,影响正确速度的测量．通过减小超声波声速与血流方向的夹角或者适当降低多普勒增益来矫正．⑦仪器调节不当导致的伪像: 当彩色增益调节过大或过小时会影响图像质量的显示,表现为彩色血流过于充盈或充盈不良．壁滤波设置过高会滤掉低速血流信号等都是由于人为因素导致机器调节不当产生的伪像．在日常仪器的调节时应尽量避免这种原因导致的误差．二,颈部动脉超声检查一超声检查观测内容①血管走行,管腔有无扩张或狭窄②内膜厚度,回声,是否光滑③管腔内有无异常回声④血流动力学改变⑤疗效评价二颈动脉超声检查的适应症:①颈动脉粥样硬化症,包括颈动脉狭窄,闭塞;②椎动脉病变,如椎动脉狭窄,闭塞,锁骨下动脉窃血综合征等．③动脉炎:多发性大动脉炎;血栓闭塞性脉管炎等;④颈动脉栓塞和血栓等;⑤颈动脉术后的观察随访,如颈动脉支架,内膜剥脱术后的长期临床随访观察等;三颈动脉超声的检查方法:受检者仰卧位,颈后置一低枕,头略向后仰,偏向检查对侧．多选线阵探头,频率5-7．5MHz,但起始部位置较深,可选用3．5-5MHz凸阵探头,沿血管体表投影位置,依次检查,记录血管走行,管径,内膜厚,斑块大小,位置,回声剂血流情况．多普勒检查时尽量减小声束与血流方向夹角,CDFI检查时,Scale,Gain,Filter不要过高或过低．取样门约占管腔的1/3-2/3,颈总动脉测量点应在分叉下1-2cm 处,颈内动脉应在分叉上1cm处．四诊断标准：1．正常颈动脉声像图:①二维超声表现:超声能够清晰显示血管的形态结构．正常颈动脉内径左,右两侧大致相等．颈动脉壁分为三层:内膜,中膜,外膜;内膜层超声显示为中等回声,显示的是血管内膜及其与血管腔间的界面回声;内膜与外膜间的间质层呈低回声或无回声;外膜层为强回声．内膜薄,平整与外膜平行．血管内血液呈无回声．可见动脉管壁的搏动．颈动脉超声二维图像上测量颈总动脉,颈内动脉及颈外动脉的内径,内-中膜的厚度(IMT)(内膜内表面至中膜外表面的厚度)．正常IMT0．8mm异常．当IMT>1．3mm,认为硬化斑块形成．有报道,通常颈总动脉IMT<1mm,分叉处IMT<1．2mm．观察血管的走行,管腔及管腔内的形态有无异常．见表1．②彩色多普勒超声表现:正常颈动脉纵切彩色血流显示管腔血流充盈良好,管腔中央血流流速高,流显示为稍有变化,忽明忽暗的彩色血流．颈动脉分叉部血管管径局限性膨大,可以出现轻度湍流,彩色多普勒检查表现显示为颜色不一的紊乱血流．③频谱多普勒超声表现:正常颈动脉血流动力学根据血管供应的组织不同有所区别．正常颈总动脉频谱多普勒超声表现为收缩期双峰,舒张期持续,正向血流的特征．颈外动脉供应颜面部,分支多,循环阻力大,表现为高阻力型血流．收缩期峰值频移曲线上升速度快,呈尖峰状,加速度时间短,减速舒张期血流阻力大,舒张期正向血流速度低于颈内动脉．颈内动脉供应颅内血流,颅内动脉有丰富的动脉吻合支,血流阻力小,呈低阻力型频谱．表现为收缩期血流之后出现一个较高流速的舒张期持续,正向血流．颈内外动脉鉴别见表2．表１ 年龄与内-中膜厚度的关系年龄 内-中膜的厚度(mm) 备注 31-40 0．76 ± 0．07 (chou,etal 1987)41-50 0．81 ± 0．0751-60 0．83 ± 0．09 61-70 0．88 ± 0．12表2：颈内、颈外动脉的鉴别项目 颈内动脉 颈外动脉 解剖位置 后外侧 前内侧 管径 大 小 分支 无 有 频谱形态 低阻力型 高阻力型颞浅动脉拍击试验 舒张期血流搏动振幅↑ 舒张期血流搏动振幅↑↑2．正常椎动脉超声声像图:①二维超声表现:扫查至颈动脉分叉部时,探头向后外方移动,显示两个横突的低回声后寻找两个横突孔间的椎动脉．椎动脉内膜光滑,壁呈弱,等回声,腔内呈无回声．椎动脉颅外段分三段,长轴切面可以清晰显示从锁骨下动脉的起始部至第6颈椎的椎动脉近段;椎动脉入横突孔内为椎动脉中段;寰椎段为椎动脉的远段．正常椎动脉内径见表3．②彩色多普勒超声表现:椎动脉纵切彩色血流显示管腔血流充盈良好,管腔中央血流流速高,色彩明亮．中段椎动脉血流表现为节段性规则的血流信号．③频谱多普勒超声表现:大多数情况下,椎动脉是低阻型动脉,多普勒波形表现为收缩期缓慢上升的血流频谱,明显舒张期正向血流和宽频带．94～96%的患者椎动脉颅外段超声可以清晰显示．椎动脉血流参数见表4．表3：正常椎动脉椎间段管径（mm ，X ±1.96s ）20-30岁 40-49岁 ＞60岁 左 2．58-4．26 2．52-4．552．51-4．54 右2．28-4．002．30-4．162．31-4．34表4 正常椎动脉血流参数 1女性男性PSV(cm/s) 47．72±13．15 45．39±11．03 TA V(cm/s) 27．24±7．78 24．74±6．96 EDV(cm/s) 16．86±5．36 15．89±4．8 RI 0．63±0．06 0．65±0．07 PI1．13±0．241．21±0．283颈动脉硬化性病变:本病病理变化主要是动脉内膜类脂质的沉积,逐渐出现内膜增厚,钙化,血栓形成,致使管腔狭窄,闭塞．颈动脉狭窄程度的判断标准颈动脉狭窄程度的超声测量方法有形态学法和血流动力学指标法．形态学包括直径狭窄率和面积狭窄率;血流动力学指应用多普勒频谱测量估测狭窄率．内径狭窄百分率的测定:通常采用血管长轴的二维及彩色多普勒血流图像作为测量切面．内径狭窄率=[(D1-D2)/D1]x100%D1: 狭窄处原始管腔的内径D2: 狭窄最严重部位的管腔残余内径面积狭窄率的测定:横切血管显示最狭窄处的血管短轴．面积狭窄率=[(A1-A2)/A1]x100%A1: 狭窄处原始管腔的横截面积2: 狭窄最严重部位的管腔残余的横截面积颈动脉狭窄分度(根据面积法):轻度狭窄,40-60%;中度狭窄61-80%;重度狭窄81-99%;闭塞．因为颈内动脉供应颅内血供,所以目前对颈内动脉的研究较多．颈内动脉狭窄率分级狭窄程度狭窄率(%) PSV (cm/s) EDV (cm/s) PSVICA/CCA 频窗正常无狭窄<125 <40 <2 存在轻微1-15 <125 <40 <2 存在轻度16-49 <125 <40 <2 存在中度50-69 >125<230 >40<100 >2<4 消失重度70-99 >230 >100 >4 消失闭塞100 无血流信号无血流信号无血流信号消失超声表现:二维图像表现:观察颈动脉(颈总动脉,颈内动脉,颈外动脉)的走行,内径,内-中膜厚度,有无斑块,狭窄．观察病变局部内-中膜厚度超过1．3mm定义为动脉粥样硬化斑块．(1)斑块发生的部位:颈动脉斑块发生的部位分为颈内动脉(ICA),颈内动脉-颈动脉窦部(ICA-BIF),颈动脉窦部(BIF),颈动脉窦部-颈总动脉(BIF-CCA),颈总动脉(CCA)及椎动脉(V A)．颈动脉窦部定义为从颈总动脉至颈动脉分叉部8mm的范围内．(2)斑块的特征:根据斑块表面的特征分为四种．第一种,内膜粗糙,不光滑,尚未形成斑块;第二种,软斑,斑块呈中,低回声,向腔内突出;第三种,硬斑,强回声向腔内突出,可伴声影;第四种,混合斑,低,中,强回声斑块,常伴出血,感染．按照稳定程度分:稳定性斑块:均匀性斑块和钙化性斑块．不稳定性斑块:溃疡性斑块,出血性斑块,混合性斑块和血栓形成．根据斑块形态学特征分为三型．Ⅰ型:平滑状或扁平小斑块;Ⅱ型:大而深或镶嵌内膜的斑块;Ⅲ型:大凹凸不平复杂斑块．溃疡型斑块超声表面不光滑,形成"火山口"样充盈缺损,彩色多普勒超声示缺损区血流信号充填,溃疡表面粗糙易形成血栓．不规则型斑块的表面不同程度破溃,出血,血栓附着,易受血流冲击脱落．扁平型斑块属于相对稳定斑块．从二维超声声像图上可以观察颈动脉的短轴或长轴切面,观察由于斑块所致颈动脉狭窄程度．彩色多普勒血流声像图:彩色多普勒超声对软斑的检出率很有帮助,当二维图像上显示颈动脉软斑不清晰时,病变处彩色多普勒超声显示血流充盈缺损,可以确定斑块存在的位置,大小,此处血流流束变细,证明该处血管狭窄．利用充盈缺损的形态,面积计算血管狭窄率．当完全急性闭塞时,彩色血流在闭塞处突然中断．慢性闭塞时伴有侧支循环建立,在狭窄或闭塞近端可检测到增宽,明亮的高速血流．若斑块表面有溃疡时,斑块充盈缺损区见彩色血流．彩色多普勒超声在颈动脉中的应用包括以下几点:(1)发现颈动脉低回声斑块的存在;(2)明确斑块表面是否有溃疡形成;(3)确定颈动脉存在狭窄,计算颈动脉狭窄程度．频谱多普勒超声检查:颈动脉粥样硬化的频谱改变情况与斑块大小,狭窄程度及血流动力学情况有直接关系．小斑块不引起血流动力学的改变,无频谱改变．当狭窄的残腔内径减少50%或同心圆型狭窄面积>75%时,会发生明显血流动力学的变化．应用脉冲多普勒频谱能够有效反映这种特征性改变．当斑块造成管腔的明显狭窄时,在狭窄部位可出现高速射流,湍流频谱,频谱形态异常,频窗充填,收缩期峰值流速明显增加,舒张期流速加快,在狭窄上段,轻度狭窄血流信号无明显改变;较严重者由于其远方血流阻力指数增高,导致收缩期峰值流速和舒张期流速均减低;狭窄处,中度以上狭窄,狭窄处血流速度明显增高,血流速度与狭窄程度呈正比,与残留管腔内径呈反比;靠近狭窄的下游,可见到高速射流和涡流;射流和涡流消失后,血流恢复至层流状态,此时血流速度明显减低,频窗充填,频带增宽,阻力减小．严重阻塞时狭窄远端仅探及低速血流．血管完全闭塞时,会测不到血流信号．当一条动脉发生多处狭窄时,偏下游的狭窄位置由于血流压力差无变化或者减小,则狭窄开口处的血流速度可能会正常或降低．颈动脉硬化斑块积分:不考虑各个斑块的长度,分别将同侧CCA,BIF,ICA和ECA各个孤立性动脉粥样硬化斑块的最大厚度进行相加,得到该侧的斑块积分,每例双侧斑块积分之和,为其斑块总积分颈动脉硬化斑块指数:取颈总动脉距颈动脉窦起始部2 cm以外段,颈总动脉距颈动脉窦起始部2cm以内段,颈动脉窦起始至动脉分叉,颈内动脉起始至第一个1cm处这四段,每段斑块指数分4 级．0 级,无斑块;1 级,1个小斑块( 管径的50 %) 或多个斑块中至少有1 个中等大小斑块．因为颈动脉5～7 部分有时不易显示,所以把1～4 部分的分级数之和作为斑块指数．椎动脉疾病椎动脉硬化的超声诊断大多由于动脉粥样硬化或多发性大动脉炎所致,好发部位为椎动脉起始部．二维图像表现:椎动脉动脉硬化管腔会变细,内膜粗糙,不同程度的增厚,管腔内见大小不等的强回声或低回声斑块．当狭窄明显时,对侧常代偿性增宽．彩色多普勒图像表现:彩色多普勒超声显示狭窄处的椎动脉彩色血流颜色明亮,管腔变窄,较二维图像显示的管腔内径窄．当椎动脉完全闭塞时,无彩色血流显示．椎动脉完全闭塞后,可有侧支循环建立．频谱多普勒超声声像图表现:收缩期峰值流速加快,频带增宽;狭窄远端呈低速园钝的频谱．对侧椎动脉代偿后增宽,血流速度加快．当椎动脉完全闭塞时,也不能测及血流频谱．椎动脉完全闭塞后,可有侧支循环建立,在椎动脉远端仍可见低速的血流信号．椎动脉狭窄的诊断要点:椎动脉狭窄处管径变细,对侧椎动脉内径代偿性增宽;椎动脉狭窄处彩色血流内径变细;椎动脉狭窄处收缩期峰值流速增快,狭窄远端呈低速血流频谱．锁骨下动脉盗血综合征(Subclavian Steal Syndrom)是指椎动脉起始部近侧段锁骨下动脉或无名动脉狭窄或闭塞后,对侧椎动脉血流经过基底动脉反流至患侧椎动脉重新组成患侧锁骨下动脉远侧段的供血．锁骨下动脉或无名动脉狭窄引起的患侧椎动脉反流可分为四级:0级:无椎动脉反流1级:收缩期最大血流速度降低2级:椎动脉双相血流3级:椎动脉完全的反流0～2级表明锁骨下动脉或无名动脉无严重狭窄,3级提示有重度狭窄或闭塞．在实际工作中,如果发现椎动脉有反流,应该进一步检查患侧锁骨下动脉或无名动脉,即使右侧无名动脉和左锁骨下动脉起始部无法直接检查,也可以提示椎动脉反流一侧的相应部位狭窄或闭塞．在另一种情况下,即双侧肱动脉血压差＞2．6~4．0kpa(20~30mmHg),桡动脉搏动减弱或消失时(无脉症),多普勒超声发现锁骨下动脉,无名动脉狭窄或闭塞,那么,一定要再检查椎动脉以明确是否有锁骨下动脉盗血综合征．颈部血管超声检查方便快捷,无创伤,可迅速提供颈部血管解剖学信息和血流动力学改变,主要应用以下几个方面:有效显示颈动脉鉴别是否有无回声斑块和低回声斑块了解狭窄引起的血流动力学改变确定斑块表面的溃疡确定颈动脉狭窄的程度评价疗效但颈动脉超声检查存在局限性:(1) 对于高度狭窄的颈动脉,超声检查常不能区分出是慢血流还是阻塞,可能夸大狭窄程度,呈假阳性;颈总动脉,锁骨下动脉,椎动脉起始段有时显示有限(2) 对某些颈动脉分叉位置较高的患者,由于颅骨的遮盖给超声探查带来困难．(3) 超声检查颈动脉彩色多普勒血流时会出现一些伪像,如彩色混叠,彩色外溢,镜像伪像等．(4)彩色超声检查受探测深度的影响:由于血管位置深,组织衰减明显,导致彩色血流信号充盈减少或不显示．(5)常规的超声检查尚不能提供三维图像,不能多角度观察病变区狭窄的情况．(6)超声图像的显示和判断与操作者技巧有关．(7)超声的图像与CT血管造影(CTA)和磁共振血管造影(MRA)比较,空间分辨率和对比分辨率仍然有限．因此,CDFI必须有机地结合DSA,MRA及CTA检查,全方位地了解狭窄的颈动脉,制定合理的治疗方案．。

颈部血管超声都能检查哪些疾病临床常用的超声检查之一即颈部血管超声，相信许多行脑血管病检查的小伙伴都有听说过或是做过。

那么颈部血管超声都能检查哪些疾病呢？今天咱们就来给大家科普一些有关颈部血管超声检查的相关知识，希望对大家有所帮助。

1、颈部血管超声可以检查哪些颈部血管？可以检查哪些疾病？颈部超声可以对人体的多支血管进行检查，包括椎动脉以及颈动脉系统。

一般我们所说的“颈动脉超声”是指颈动脉系统超声检查。

根据人体颈动脉系统的不同部位又可将其分为颈外动脉血管、颈内动脉血管以及颈总动脉血管，在这其中最重要的为颈内动脉血管，该血管可分左侧、右侧，前者负责供应左大脑半球大部分（前部三分之二），后者负责供应右大脑半球大部分（前部三分之二）。

颈部血管超声同时可以对椎动脉进行检查，椎动脉亦可分为左侧、右侧，负责供应大脑半球后部的后三分之一、脑干以及小脑。

由于多数情况下锁骨下动脉为椎动脉起源，因此两者之间密不可分，偶尔也会对锁骨下动脉进行检查。

颈部血管超声常用于检查颈部血管的动脉粥样硬化疾病，比如斑块形成，严重时所引起的血管狭窄、血管闭塞。

除此之外，颈部血管超声还可以检查以下疾病：（1）大动脉炎等某些类型的血管炎疾病；（2）椎动脉夹层或是颈动脉夹层等血管夹层疾病；（3）放疗后颈部血管狭窄、纤维肌发育不良、颈静脉疾病以及动脉瘤等疾病。

2、颈动脉正常值及颈部血管超声的临床意义概述正常的颈动脉正常值为受检者血管内中膜无增厚以及斑块形成，不显示血管狭窄，未出现血管闭塞。

通常在受检者的颈动脉超声报告中会对其IMT（颈动脉内中膜厚度）进行描述，当该指标＞0.10厘米时，可确诊为内中膜增厚。

此外，在受检者的颈动脉超声报告中亦会对其血管壁是否出现动脉粥样硬化斑块以及动脉粥样硬化斑块的数目、形态、部位、大小、回声特性进行描述，“长度（厘米）×厚度（厘米）”常用于表示受检者的动脉粥样硬化斑块大小，倘若受检者的动脉粥样硬化斑块检查情况较为严重，就会使其出现血管狭窄，此时受检者的颈动脉超声报告中即可出现对其狭窄程度、狭窄部位等的描述，临床多使用百分率（%）表示受检者的狭窄程度。

超声检查规范一、四肢血管超声检查规范【检查方法】动脉：1．体位：一般采用仰卧位，检测上肢时外展、外旋各45－90°。

探测下肢时，略外展、外旋，探测腘动脉及胫后动脉采用俯卧位，探测足背动脉时采用仰卧位或坐位并屈髋、屈膝足平放体位。

2．探测上肢时：选择7.5－10MHz的线阵探头，一般扫描深度为3－4cm，彩色增益为50－70％，取样容积宽度1－3mm。

从锁骨下动脉开始，在腋前探测腋动脉，沿肱二头肌内侧探测肱动脉，依据血管体表投影探测尺、桡动脉，探测深度为2－3c m。

3．探测下肢时：选择5－10MHz的线阵探头，扫描深度根据受检动脉深度及受检者胖瘦情况变化，一般髂外动脉深度为5－8cm或10-12cm，胫后动脉远端及足背动脉时，深度设置为2－4cm左右，探测时应从股动脉开始。

如果临床上怀疑髂动脉疾病则应探查髂动脉（禁食8小时）。

4．探查顺序：首先获得最佳二维图像，在最佳图像上进行彩色多普勒成像，然后在彩色血流图上取多普勒频谱。

若动脉存在狭窄，则判断程度。

静脉：1．体位：上肢取仰卧位，下肢可采用立位、仰卧位、坐位等。

一般髂静脉、股静脉、大隐静脉采用仰卧位，腘静脉及小隐静脉采用站位。

2．探头：髂静脉采用相对低频探头，3－5MHz，余采用5－10MHz。

3．探测上肢静脉：（1）浅静脉：根据浅静脉体表投影位置，首先纵切，探查的顺序可依顺行法或逆行法。

纵行探查后，将探头转90度，横切探查。

（2）深静脉：按照伴行动脉指引首先探测锁骨下静脉逐渐向远侧段探测。

4．探测下肢静脉：（1）浅静脉：大隐静脉从入股静脉处向下追踪可探查全程，在入口处可见隐股静脉瓣。

小隐静脉从入腘静脉处由近及远根据其解剖走行的体表投影探查。

小隐静脉入腘静脉前有一较长段在筋膜下走行，位置较深，要注意与深静脉鉴别。

（2）深静脉：首先从腹股沟开始确定股总静脉位置，然后按照血管走行或伴行动脉的指引依次以常规探测髂外静脉、股总静脉、股浅静脉、股深静脉、腘静脉、胫前静脉、胫后静脉。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载颈部血管超声检查规范地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容超声检查规范一、颈部血管超声检查规范受检者取仰卧位，双肩垫枕，头略向后仰。

检查时嘱患者颈部伸展，头略向另一侧倾斜。

常规检测从颈总动脉近心端开始向头侧端自下而上连续扫查至颈内、颈外动脉分叉处，超声束与颈总动脉走向平行，可清晰显示血管壁结构。

完成纵向扫查后，声束方向顺时针或逆时针旋转90度，与血管长轴垂直，显示血管的横断面影像，同样自下而上连续扫查显示横断面结构。

测量颈总动脉内膜厚度，分别测量颈总动脉干（颈总动脉分叉处近端1.5cm范围的内膜厚度）与分叉部内膜厚度，测量三次取其平均值。

连续纵向及横向扫查颈总动脉、颈总动脉分叉处、颈内动脉和椎动脉血管壁，观察有无血管内膜增厚及粥样硬化斑块形成，若有斑块形成，测量斑块大小，是否导致狭窄，若狭窄测该处直径狭窄率、面狭窄率。

CDFI及PW于狭窄处及其远端检出高速血流。

PW将取样容积置于颈总动脉中段、颈内动脉及椎动脉远端，通过频谱检测分析参数收缩期峰值血流速度（PSV）、舒张末期血流速度（EDV）、PSV/EDV、血管阻力指数（RI）、血管搏动指数（PI）和血流量（VOLUME）、管腔内径。

CDFI纵向及横向连续扫查颈总动脉、颈总动脉分叉处、颈内动脉和椎动脉观察有无血液动力学改变及血管变异。

二、腹部超声检查规范肝脏【检查方法】（一）、检查前准备常规的肝脏超声检查不需要任何检查前准备，只在同时需要对胆道系统进行检查以及观察门静脉系统血流量进餐前后的变化时，病人才在空腹情况下进行检查。

（二）、检查体位1、仰卧位：为常规检查体位。

病人仰卧，平稳呼吸，两手上举置于枕后。

颈动脉小慢波超声诊断标准
颈动脉小慢波超声报告从动脉壁结构、血管中膜是否增厚、是否有斑块形成、管腔是否狭窄和闭塞等方面进行解释。

1、颈动脉超声正常报告：血管内中膜未见增厚，无动脉粥样硬化斑块，血管腔未见狭窄或闭塞。

2、颈部血管常见正常值一般分为颈动脉壁厚1-2mm，颈总动脉内径6-7.5mm，颈内动脉内径5-6mm，颈外动脉内径 4.5-5.5mm，颈动脉内膜中层厚度小于1.0mm，分叉小于1.2mm。

颈部血管的B型超声可以检查颈动脉内膜，颈动脉壁是否有斑块，斑块是否引起血管狭窄，从而为患者的诊断和治疗提供参考。

内膜回声弱而光滑，在颈总动脉分叉处及颈内动脉和颈外动脉起点处可见轻度血流信号。

血管内径随年龄增大而变宽，内膜和中膜厚度随年龄增大而变厚，血流速度随年龄增大而减慢。

建议在检查前注意不要吃辛辣、油腻等刺激性的食物。

颈动脉超声异常：颈动脉彩色多普勒超声能清晰显示内膜中层增厚、是否有斑块形成、斑块形成的位置和大小、是否有血管狭窄、狭窄程度、是否有闭塞等细节，并能准确定位，并对检测到的动脉血流动力学结果进行分析。

3、颈动脉超声报告主要用于脑血管病患者的检查，如果病人需要，可以去医院咨询医生。

不得自行解释，以免延误病情。

如何进行颈部动脉超声检查颈部动脉超声检查是一种无创的检查方法，用于检测颈部血管的状况。

这种检查方法非常安全，不会给患者带来任何疼痛或不适。

在进行颈部动脉超声检查之前，需要注意一些事项，比如要保持放松状态，不要吸烟或喝咖啡等刺激性物质。

通过颈部动脉超声检查，医生可以了解到颈部血管的情况，包括是否存在狭窄、斑块等异常情况。

这种检查方法对于预防中风等心血管疾病非常有帮助，建议大家定期进行检查。

一、颈动脉超声检查的步骤1. 检查前准备：在进行颈动脉超声检查前，医生会询问患者的病史和症状，并告知患者注意事项。

患者需要穿着宽松舒适的衣服，避免穿戴首饰和其他金属物品。

患者还需要保持放松状态，避免紧张和焦虑。

2. 检查器材准备：颈动脉超声检查需要使用超声仪器和探头。

探头是一种长条形的装置，可以通过皮肤观察到颈部血管的情况。

医生会先对探头进行消毒和涂抹凝胶，这有助于减少皮肤摩擦和提高超声信号的传输。

3. 检查过程：在进行颈动脉超声检查时，患者需要躺在检查床上，将头转向被检查的一侧。

医生会将探头放置在颈部，通过探头发出的超声波观察颈部血管的情况。

在检查过程中，医生会让患者改变头部的位置和姿势，以便观察到不同角度下的血管情况。

4. 检查结果解读：颈动脉超声检查通常需要10—30分钟，检查结束后，医生会对检查结果进行解读，并向患者说明检查结果。

如果发现异常情况，医生可能需要进一步进行其他检查或治疗。

颈动脉超声检查是一种简单、无创、安全的检查方法，可以用来观察颈部血管的情况，帮助医生诊断疾病。

在进行检查时，患者需要配合医生的操作，保持放松状态，以便更好地完成检查。

二、颈动脉超声前的准备工作有哪些在进行颈动脉超声检查之前，需要进行一些准备工作，以确保检查结果的准确性和可靠性。

首先，需要提前预约检查时间，并按照医生的建议进行准备。

通常情况下，医生会要求患者在检查前4—6小时内禁食，并且不要喝咖啡等刺激性饮料。

此外，还需要停止吸烟和饮酒，因为这些物质会影响血管的收缩和扩张，从而影响检查结果。

第三章颈动脉、椎动脉及锁骨下动脉多普勒超声检查指南之杨若古兰创作一、目的颈动脉、椎动脉及锁骨下动脉超声检查可对颈部血管病变的部位、范围、严重程度和颅外脑轮回异常作客观评估.1、评估颈部血管正常解剖结构和血流动力学信息，血管走行是否正常，管腔有没有扩张、狭隘、扭曲和受压.2、评估各种缘由惹起的颈动脉狭隘或闭塞性病变导致血管结构及血流动力学的变更.如有没有内-中膜增厚或斑块构成、斑块波动性评估及动脉狭隘程度的分级.3、评估颈动脉狭隘介入医治后支架的地位、扩张程度、残存狭隘及医治后相干解剖结构、血流动力学改变等信息.4、超声引诱下的颈动脉内膜剥脱术及术后动脉解剖结构及血流动力学改变的随访评估.5、评价锁骨下动脉窃血综合征.6、评价颈部血管的后天性发育不良.7、检测动脉瘤、动静脉瘘等血管结构及血流动力学变更.8、利用超声造影检查进一步评估斑块的波动性及血管狭隘的程度.二、适应证1、正凡人群或脑血管病高危人群（高血压、糖尿病、高脂血症等）的筛查.2、对脑卒中、短暂性脑缺血发作（TIA）、可逆性神经功能缺陷（RIND）、黑朦等神经零碎症状的病人进行评价.3、对无症状性颈部血管杂音、伴随心脏杂音或拟行血汗管手术患者进行评价.4、对实施颈动脉内膜剥脱术患者进行术前、术中、术后的评价及随访.5、对实施颈部动脉、脑血管病变手术或介入医治的患者进行评价及随访.6、对不克不及接受脑血管造影（DSA）的患者，颈动脉超声检查是首选方法.7、对颈部搏动性肿块、怀疑或确定颈部血管疾病，如颈动脉狭隘患者进行评价及随访.三、禁忌证和局限性颈动脉超声检查通常无禁忌证.但出现以下情况时存在必定的局限性.1、重症脑血管病、分歧作患者及不克不及耐受检查者.2、颈部术后伤口敷料等影响超声检测.四、仪器设备黑色多普勒超声仪.惯例采取5～10MHz线阵探头.部分患者颈动脉分叉地位高、血管地位较深、体型肥胖或颈部短粗，须要时可用2～5MHz凸阵探头或5～8MHz小凸阵探头或2～3.5MHz 扇形（相控阵）探头.术中超声采取5～10MHz或更高频率的线阵探头.五、检查前筹办颈动脉、椎动脉、锁骨下动脉超声检查前普通无需特殊筹办.检查前应扣问病史，如患者有没有神经零碎症状、脑缺血及颈动脉疾病的相干临床症状、颈动脉支架或内膜剥脱术病史和既往相干的影象学检查材料.六、检查技术及诊断尺度1、正常颈动脉超声检查步调：（1）正常颈总动脉、颈内动脉、颈外动脉的超声检查①采取灰阶显像方式先以横切面再以纵切面，右边自无名动脉分叉处、左边从自动脉弓起始处开始，连续观察颈总动脉（近、中、远段）、颈内外动脉分叉处、颈内动脉（近、中、远段）、颈外动脉骨干及分支.②观察颈总动脉、颈动脉球部、颈内动脉近段血管壁的三层结构，包含内膜、中膜、外膜，测量内－中膜厚度（IMT）.③纵切面分别在颈内、外动脉水平上下方1～1.5cm范围内测量颈总动脉远段（分叉下方）、颈总动脉球部（分叉部）、颈内动脉近段（分叉上方）直径、动脉内-中膜厚度（IMT）；观察有没有动脉硬化斑块.④采取黑色多普勒血流显像（CDFI）观察上述动脉的血流充盈形态.⑤采取脉冲多普勒超声测量颈总动脉（近段、远段）、颈总动脉球部、颈内动脉（近段、远段）、颈外动脉的峰值、舒张末期血流速度并计算颈内动脉与颈总动脉(或狭隘远端颈内动脉)流速比值，分析血流频谱特征并鉴别颈内外动脉（表1）表1 颈内、外动脉的鉴别（2）正常椎动脉的超声检查步调①椎动脉的检测应包含颈段（V1段）、椎间段（V2段）、枕段（V3段），观察椎动脉的灰阶图像，测量V1段（特别是开口处）、V2段（C2～C6）血管直径.②以CDFI或能量多普勒显像观察椎动脉从V1～V3全程血流充盈形态及走形.③以脉冲多普勒超声检测V1、V2、V3血流频谱及测量V1、V2的峰值及舒张末期流速.（3）正常锁骨下动脉的超声检查步调①以灰阶显像从无名动脉上行或从颈总动脉下行观察左、右边锁骨下动脉血管结构，测量相干血管内径.②以CDFI观察锁骨下动脉血流充盈情况.③以脉冲多普勒超声检测锁骨下动脉的血流频谱，测量收缩期峰值及舒张末期血流速度，血管狭隘时要留意鉴别狭隘的地位与椎动脉开口水平的关系.（4）存储动脉病变部位的灰阶、黑色多普勒、频谱多普勒图像. （5）惯例颈动脉超声检查陈述内容①双侧颈总动脉、球部、颈内动脉近段、椎动脉、锁骨下动脉管径、内膜、斑块地位、大小、形状、回声特征.②上述检测动脉各部位血流速度检测结果分析.2、颈动脉狭隘诊断尺度（1）IMT及斑块的界定颈动脉内-中膜厚度≥1.0mm为内膜增厚，局限性内-中膜厚度≥1.5mm定义为斑块.（2）斑块的评价1）根据斑块声学特征：①均质回声斑块：分低回声、等回声及强回声斑块.②不均质回声斑块：斑块内部包含强、中、低回声.2）根据斑块形状学特征：①规则型：如扁平斑块，基底较宽，概况纤维帽光滑，回声均匀，形状规则.②不规则型：如溃疡斑块，概况不但滑，局部组织缺损，构成“火山口”样缺损.3）根据斑块超声造影后加强特点：①易损斑块：斑块由周边向内部呈密度较高的点状及短线状加强.②波动斑块：斑块无加强或周边及内部呈稀少点状加强.3、颈内动脉狭隘诊断尺度目前国际采取的尺度是2003美国放射年会超声会议公布的尺度（表2）.表2 颈动脉狭隘超声评价尺度4、罕见颈动脉狭隘和闭塞性病变（1）颈内动脉狭隘、闭塞①检测确定动脉硬化斑块病变的地位、形状、大小、回声特性.②采取灰阶超声测量病变血管残存及原始管径及面积.③测量狭隘近段、狭隘段、狭隘远段（通常距狭隘段3～4cm处最低血流速度为取值结果）的峰值、舒张末期血流速度，计算狭隘段/狭隘近段（或远段）比值.④同侧颈外动脉峰值、舒张末期血流速度与管径的测量.⑤鉴别血栓或斑块形成的血管闭塞或狭隘.（2）椎动脉狭隘和闭塞①狭隘程度分类椎动脉狭隘目前国内外尚无统一的评价尺度，表3为参考尺度：表3 椎动脉起始段狭隘评价尺度②闭塞分类A、全程闭塞B、节段闭塞C、颅内段闭塞（3）锁骨下动脉狭隘和闭塞①狭隘程度分类A、狭隘小于50% 局部血流速度稍高于健侧，但频谱形状正常.当狭隘率接近50%时，患侧椎动脉收缩期加速度时间耽误，收缩峰出现小切迹频谱特征.B、狭隘50%～69% 狭隘段血流速度高于健侧，频谱改变.同侧椎动脉表示为收缩期达峰时间耽误，伴切迹加深或低速逆转血流旌旗灯号.健侧椎动脉血流速度绝对升高.C、狭隘70%～99% 狭隘段血流速度明显升高，频谱改变.患侧椎动脉出现典型的振荡型频谱.当狭隘≥90%时，患侧椎动脉以逆转的负向血流旌旗灯号为主，舒张期正向血流旌旗灯号微弱.D、锁骨下动脉闭塞（开口处）血管腔内充填均质或不均质回声，血流旌旗灯号消逝，开口以远探及低速低阻力类似颅内动脉血流旌旗灯号.患侧椎动脉血流方向完整逆转.②锁骨下动脉窃血分级Ⅰ级：藏匿型窃血Ⅱ级：部分型窃血Ⅲ级：完整型窃血七、操纵留意事项1、留意仪器的调节，包含聚焦、灰阶及黑色多普勒增益、脉冲反复频率、滤波等.多普勒超声检测血流速度时必定要留意声束与血流之间的角度≤60°.2、留意重度狭隘与闭塞的鉴别.3、对于重度狭隘或可疑闭塞的血管病变可采取能量多普勒超声检测微弱血流旌旗灯号.八、陈述基本内容和请求应包含超声描述、超声诊断和可能的建议三部分，前两者为必须内容.以颈动脉粥样硬化为例具体论述如下：1、超声描述：惯例超声描述：应包含病变的地位、大小、范围、数量（如内-中膜厚度、斑块等）、病变程度（有没有狭隘；狭隘程度；有没有闭塞及侧支轮回情况）及相干信息.2、超声诊断：包含定位、定性、定量（狭隘程度）、诊断结论.。

颈部血管超声测量方法
颈部血管超声测量方法主要包括以下步骤：
1. 探头频率选择：一般采用彩色多普勒超声诊断仪，探头频率选择～。

2. 受检者体位：受检者取仰卧位，双肩垫枕，头略后倾。

3. 扫描范围：从颈动脉的根部开始，从长轴和短轴两个方向显示颈总动脉、颈总动脉分叉处、颈内动脉、颈外动脉的结构。

4. 观察并记录：观察并记录颈动脉内-中膜厚度（IMT）有无粥样斑块及斑块的类型、有无管腔狭窄及程度。

5. 测量内中膜厚度（IMT）：在纵断面进行测量内中膜厚度（IMT），正常时。

6. 检测血管内径：探头从颈根部向头侧移动作横向扫查，显示颈总动脉近心端、中部、远端、颈动脉分叉处及颈内、颈外动脉。

测量从内膜内表面至外侧内膜内表面的距离，以心脏收缩期为准。

部位包括颈总动脉中部、颈内动脉距其窦1cm处、颈外动脉距分叉1cm处。

7. 观察斑块和狭窄情况：观察各血管壁四周有无斑块，测量残腔大小、计算面积狭窄百分比。

以上步骤完成后，颈部血管超声测量工作就完成了，可以根据检查结果判断是否存在血管异常的情况。
