下载文档原格式
石墨电极石墨电极(graphite electrode)以石油焦、沥青焦为颗粒料，煤沥青为黏结剂，经过}昆捏、成型、焙烧、石墨化和机械加工而制成的一种耐高温的石墨质导电材料。
石墨电极是电炉炼钢的重要高温导电材料，通过石墨电极向电炉输入电能，利用电极端部和炉料之间引发电弧产生的高温为热源，使炉料熔化进行炼钢，其他一些电冶炼或电解设备也常使用石墨电极为导电材料。
2000年全世界消耗石墨电极100万t左右，中国2000年消耗石墨电极25万t左右。
利用石墨电极优良的物理化学性能，在其他工业部门中也有广泛的用途，以生产石墨电极为主要品种的炭素制品工业已经成为当代原材料工业的重要组成部门。
简史早在1810年汉佛莱•戴维(Humphry Davy)利用木炭制成通电后能产生电弧的炭质电极，开辟了使用炭素材料作为高温导电电极的广阔前景，1846年斯泰特(Stair)和爱德华(Edwards)用焦炭粉及蔗糖混合后加压成型，并在高温下焙烧从而制造出另一种炭质电极，再将这种炭质电极浸在浓糖水中以提高其体积密度，他们获得了生产这种电极的专利权。
1877年美国克利夫兰(Cleveland)的勃洛希(C.F.Brush)和劳伦斯(wrence)采用煅烧过的石油焦研制低灰分的炭质电极获得成功。
1899年普利查德(O.G.Pritchard)首先报道了用锡兰天然石墨为原料制造天然石墨电极的方法。
1896年卡斯特纳(H.Y.Gastner)获得了使用电力将炭质电极直接通电加热到高温，而生产出比天然石墨电极使用性能更好的人造石墨电极的专利权。
1897年美国金刚砂公司(Carborundum Co.)的艾奇逊(E.G.Acheson)在生产金刚砂的电阻炉中制造了第一批以石油焦为原料的人造石墨电极，产品规格为22mm×32m mX380mm，这种人造石墨电极当时用于电化学工业生产烧碱，在此基础上设计的“艾奇逊”石墨化炉将由石油焦生产的炭质电极及少量电阻料(冶金焦粒)构成“炉芯电阻”，通电后产生高温，使由石油焦制成的炭质电极在高温下“石墨化”而获得人造石墨电极。
石墨电极的生产工艺流程和质量指标的及消耗原理目录一、石墨电极的原料及制造工艺二、石墨电极的质量指标三、电炉炼钢简介及石墨电极的消耗机理石墨电极的原料及制造工艺●石墨电极是采用石油焦、针状焦为骨料，煤沥青为粘结剂，经过混捏、成型、焙烧、浸渍、石墨化、机械加工等一系列工艺过程生产出来的一种耐高温石墨质导电材料。
石墨电极是电炉炼钢的重要高温导电材料，通过石墨电极向电炉输入电能，利用电极端部和炉料之间引发电弧产生的高温作为热源，使炉料熔化进行炼钢。
其他一些冶炼黄磷、工业硅、磨料等材料的矿热炉也用石墨电极作为导电材料。
利用石墨电极优良而特殊的物理化学性能，在其他工业部门也有广泛的用途。
生产石墨电极的原料有石油焦、针状焦和煤沥青●石油焦是石油渣油、石油沥青经焦化后得到的可燃固体产物。
色黑多孔，主要元素为碳，灰分含量很低，一般在0.5%以下。
石油焦属于易石墨化炭一类，石油焦在化工、冶金等行业中有广泛的用途，是生产人造石墨制品及电解铝用炭素制品的主要原料。
●石油焦按热处理温度区分可分为生焦和煅烧焦两种，前者由延迟焦化所得的石油焦，含有大量的挥发分，机械强度低，煅烧焦是生焦经煅烧而得。
中国多数炼油厂只生产生焦，煅烧作业多在炭素厂内进行。
●石油焦按硫分的高低区分，可分为高硫焦（含硫1.5%以上）、中硫焦(含硫0.5%-1.5%)、和低硫焦(含硫0.5%以下)三种，石墨电极及其它人造石墨制品生产一般使用低硫焦生产。
●针状焦是外观具有明显纤维状纹理、热膨胀系数特别低和很容易石墨化的一种优质焦炭，焦块破裂时能按纹理分裂成细长条状颗粒（长宽比一般在1.75以上），在偏光显微镜下可观察到各向异性的纤维状结构，因而称之为针状焦。
●针状焦物理机械性质的各向异性十分明显, 平行于颗粒长轴方向具有良好的导电导热性能，热膨胀系数较低，在挤压成型时，大部分颗粒的长轴按挤出方向排列。
因此，针状焦是制造高功率或超高功率石墨电极的关键原料，制成的石墨电极电阻率较低，热膨胀系数小，抗热震性能好。

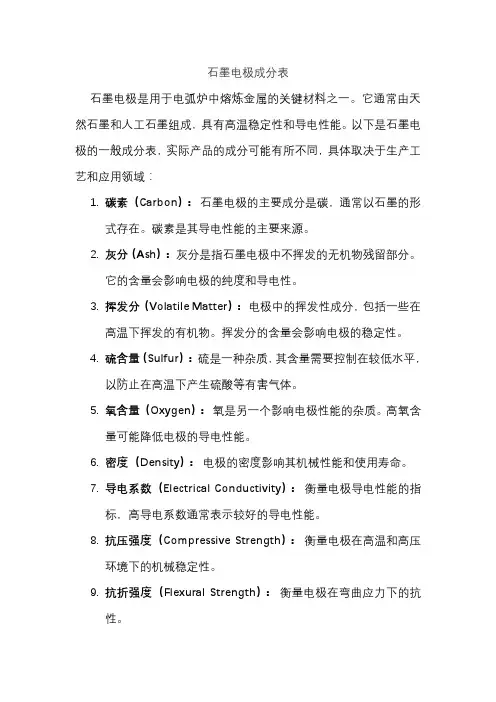

石墨电极成分表
石墨电极是用于电弧炉中熔炼金属的关键材料之一。
它通常由天然石墨和人工石墨组成，具有高温稳定性和导电性能。
以下是石墨电极的一般成分表，实际产品的成分可能有所不同，具体取决于生产工艺和应用领域：
1.碳素（Carbon）：石墨电极的主要成分是碳，通常以石墨的形
式存在。
碳素是其导电性能的主要来源。
2.灰分（Ash）：灰分是指石墨电极中不挥发的无机物残留部分。
它的含量会影响电极的纯度和导电性。
3.挥发分（Volatile Matter）：电极中的挥发性成分，包括一些在
高温下挥发的有机物。
挥发分的含量会影响电极的稳定性。
4.硫含量（Sulfur）：硫是一种杂质，其含量需要控制在较低水平，
以防止在高温下产生硫酸等有害气体。
5.氧含量（Oxygen）：氧是另一个影响电极性能的杂质。
高氧含
量可能降低电极的导电性能。
6.密度（Density）：电极的密度影响其机械性能和使用寿命。
7.导电系数（Electrical Conductivity）：衡量电极导电性能的指
标，高导电系数通常表示较好的导电性能。
8.抗压强度（Compressive Strength）：衡量电极在高温和高压
环境下的机械稳定性。
9.抗折强度（Flexural Strength）：衡量电极在弯曲应力下的抗
性。
需要注意的是，石墨电极的成分可以根据不同的生产工艺和应用领域进行调整。
在高温熔炼金属的过程中，电极会受到严重的热应力和化学腐蚀，因此其性能要求较高。
生产商通常会根据特定的工艺需求和用户要求定制电极产品。

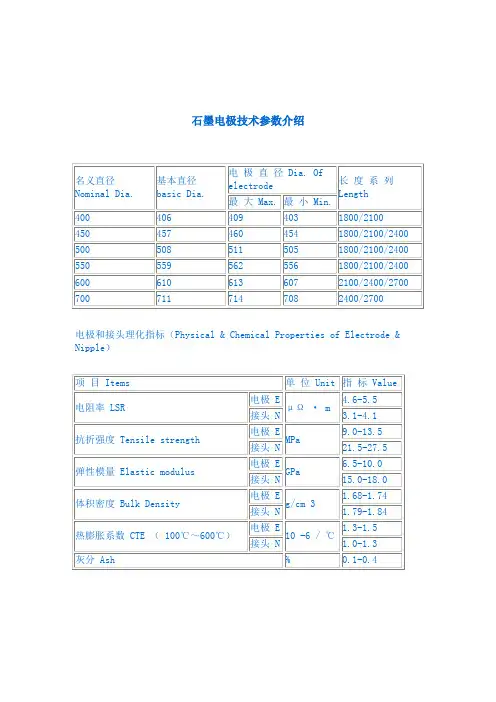

石墨电极技术参数介绍石墨电极是冶金行业中常用的一种电极材料。
它主要用于电弧炉中进行熔炼和精炼金属，具有高温稳定性、热导率好、机械强度高等优点。
下面将对石墨电极的技术参数进行介绍。
1.尺寸参数：石墨电极的尺寸参数包括直径、长度和形状等。
直径一般在200mm到800mm之间，长度可以根据使用需要调整。
石墨电极的形状有圆柱形、方柱形等不同类型，根据具体情况选择合适的形状。
2.电导率：电导率是衡量石墨电极导电性能的重要指标。
石墨电极的电导率一般在10-20μΩ•m之间，高电导率能够提高电弧炉的能效，减少能源的消耗。
3.密度：石墨电极的密度一般在1.55-1.65g/cm³之间。
高密度可以提高石墨电极的机械强度和耐磨性。
4.灰分：灰分是石墨电极中无机杂质的含量，一般是石墨电极的重要指标之一、灰分越低，电极的纯度越高，能够提高电极的使用寿命。
通常对于石墨电极来说，灰分应该在0.3%以下。
5.抗折强度：石墨电极的抗折强度是指在一定条件下电极抗折断的能力。
抗折强度一般在8-14MPa之间，抗折强度越高，电极越不容易断裂，使用寿命也更长。
6.膨胀系数：石墨电极的膨胀系数是指石墨电极在高温下热胀冷缩的程度。
膨胀系数较低的石墨电极能够减小因温度变化引起的氧化损坏和断裂风险。
7.抗渣性能：石墨电极的抗渣性能是指电极在高温下长时间与熔融金属接触不产生显著的变化，不易被渣蚀。
优秀的抗渣性能可以提高电极的使用寿命和稳定性。
8.精度要求：石墨电极的精度要求主要体现在加工精度和表面质量上。
加工精度包括直径精度、圆度精度和平行度精度等。
表面质量要求光滑，没有裂纹和明显的瑕疵。
9.石墨电极连接方式：石墨电极的连接方式有螺纹连接和插销连接两种。
螺纹连接方式简单可靠，适用于直径较大的电极。
插销连接方式则适用于直径较小的电极，可以提高电极的连接紧密度。
总结：石墨电极的技术参数主要包括尺寸参数、电导率、密度、灰分、抗折强度、膨胀系数、抗渣性能、精度要求以及连接方式等。
负极材料石墨电极石墨电极是一种重要的负极材料，广泛应用于锂离子电池等能源领域。
本文将从石墨电极的结构、特性和应用等方面进行介绍。
石墨电极是由多层石墨片构成的。
每个石墨片由层层堆积的碳原子组成，具有良好的导电性和结构稳定性。
石墨电极的主要组成是石墨颗粒和粘结剂，通过混合、涂覆和烘干等工艺制备而成。
石墨电极的制备工艺对其性能有着重要影响，如颗粒大小、分散性和结构定向等。
石墨电极具有许多优良的特性。
首先，石墨电极具有高的比表面积和孔隙率，有利于锂离子的扩散和嵌入。
其次，石墨电极具有较低的电压平台和较高的比容量，能够提供较高的能量密度。
此外，石墨电极还具有良好的循环稳定性和低的自放电率，延长了电池的寿命。
石墨电极在能源领域有着广泛的应用。
首先，它是锂离子电池的重要组成部分。
锂离子电池是目前应用最广泛的可充电电池，广泛应用于手机、笔记本电脑、电动汽车等电子设备和交通工具中。
石墨电极作为锂离子电池的负极材料，发挥着储存和释放锂离子的关键作用。
石墨电极还可以应用于其他能源存储装置，如超级电容器和钠离子电池等。
超级电容器以其高能量密度和高功率密度而被广泛应用于储能系统和电动车辆等领域。
石墨电极作为超级电容器的负极材料，能够提供较高的电导率和储存能量。
钠离子电池是一种新型的二次电池技术，与锂离子电池相比具有更高的丰富性和更低的成本。
石墨电极可以作为钠离子电池的负极材料，有望在大规模能源存储和电网调度等领域发挥重要作用。
石墨电极作为一种重要的负极材料，在能源领域有着广泛的应用前景。
通过优化其制备工艺和结构设计，可以进一步提高石墨电极的性能，满足不断增长的能源需求。
随着科学技术的不断进步，石墨电极将在能源存储和转换等领域发挥越来越重要的作用，推动能源技术的发展和进步。

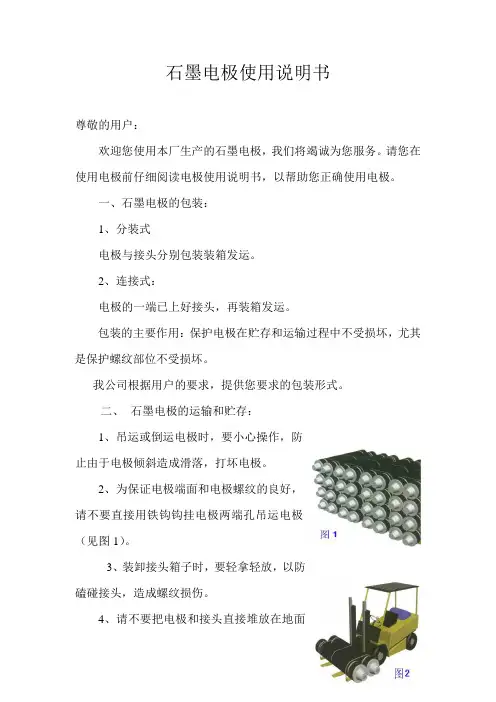

石墨电极使用说明书尊敬的用户：欢迎您使用本厂生产的石墨电极，我们将竭诚为您服务。
请您在使用电极前仔细阅读电极使用说明书，以帮助您正确使用电极。
一、石墨电极的包装：1、分装式电极与接头分别包装装箱发运。
2、连接式：电极的一端已上好接头，再装箱发运。
包装的主要作用：保护电极在贮存和运输过程中不受损坏，尤其是保护螺纹部位不受损坏。
我公司根据用户的要求，提供您要求的包装形式。
二、石墨电极的运输和贮存：1、吊运或倒运电极时，要小心操作，防止由于电极倾斜造成滑落，打坏电极。
2、为保证电极端面和电极螺纹的良好，请不要直接用铁钩钩挂电极两端孔吊运电极（见图1）。
3、装卸接头箱子时，要轻拿轻放，以防磕碰接头，造成螺纹损伤。
4、请不要把电极和接头直接堆放在地面上，要放在木方或铁架上，要防止电极碰损或粘上泥土，暂时不用的电极和接头，不要把包装物去掉，要防止灰尘、杂物落到螺纹上或电极孔内（见图2）。
5、电极在库房内贮存要摆放整齐，电极垛两侧要垫好，以防滑垛。
电极的堆放高度一般不超过2米。
6、存放的电极要注意防雨、防潮。
受潮湿的电极，使用前要烘干，以免炼钢时电极产生裂纹和增加氧化。
7、存放电极接头不要靠近高温处，以防温度过高使接头栓熔化。
三、电极连接前的准备：1、去掉新电极孔的保护罩，检查电极孔内螺纹是否完整，螺纹不完整的与售后服务技术人员联系，由售后服务技术人员确定电极是否可以使用；检查孔内是否清洁，如不清洁要清理干净后方可使用（见图3）。
2、将电极吊具拧入一端电极孔内，在电极的另一端下面放好软垫（见图4），避免损坏电极接头。
3、用压缩空气先吹净待接电极表面和孔内的灰尘、杂物等，然后吹净新电极的表面和接头上的灰尘、杂物等；如压缩空气不能将电极表面吹干净，要用毛刷清理干净（见图5、图6）。
四、加接电极的操作步骤：1、将新电极吊到待接电极上方对准电极孔，慢慢落下。
2、把隔离器放于两电极之间，新电极慢慢落下，避免损坏电极孔和接头螺纹（见图7）。
石墨电极标准石墨电极是一种重要的炼钢工艺材料，广泛应用于钢铁冶炼行业。
石墨电极标准的制定对于提高产品质量、促进行业健康发展具有重要意义。
本文将从石墨电极的材料、规格、性能等方面进行介绍，为相关行业人士提供参考。
一、石墨电极的材料。
石墨电极主要由石墨和配套的材料组成。
石墨是石墨电极的主要材料，其质量直接影响着电极的使用效果。
优质的石墨应具有高纯度、低灰分、良好的导电性能和热稳定性。
配套材料包括结构胶、填料等，其选择应根据电极的具体使用条件和要求进行合理搭配。
二、石墨电极的规格。
石墨电极的规格通常包括直径、长度、孔径等参数。
不同规格的电极适用于不同规模和工艺要求的炉子。
在制定石墨电极标准时，应充分考虑不同规格电极的生产工艺、使用性能和市场需求，制定合理的规格范围和允许偏差，以满足不同用户的需求。
三、石墨电极的性能。
石墨电极的性能直接关系到其在冶炼过程中的稳定性和耐用性。
主要性能包括导电性能、热稳定性、机械强度和耐火性等。
导电性能是石墨电极的重要指标，直接影响着冶炼过程中的能耗和生产效率。
热稳定性和耐火性则关系到电极在高温条件下的使用寿命和安全性。
机械强度则决定了电极在使用过程中的稳定性和可靠性。
四、石墨电极的标准制定。
制定石墨电极标准应充分考虑国内外行业标准和相关法规法规的要求，结合实际生产和使用情况，制定具有可操作性和指导性的标准内容。
标准的制定应包括石墨电极的材料、规格、性能要求、试验方法、检验规则、标志、包装、运输和贮存等内容，确保产品质量和使用安全。
五、石墨电极标准的应用。
石墨电极标准的制定不仅有利于规范产品质量，提高行业整体水平，还能促进技术创新和产品升级。
标准的实施可以引导企业加强自主研发和技术创新，推动行业向高端化、智能化方向发展。
同时，标准的应用还能提高产品的国际竞争力，促进出口贸易和国际合作。
六、总结。
石墨电极标准的制定是一个系统工程，需要各方共同参与和努力。
只有通过标准化的生产和使用，才能保证产品质量、提高效率，推动行业健康发展。
石墨电极石墨是冶金工业中的一种重要材料，除前面所讲的用于坩埚、耐火材料等以外，还在炼钢电炉，电弧炉中作电极。
1955年开始使用人造石墨电极，近几年开始使用天然石墨电极，而且发展很快。
一、石墨电极1.石墨电极的制造工艺人造石墨电极的原料主要是石油焦和沥青焦。
它们是由石油沥青和煤沥青经焦化处理得到的，是一种低灰份、低硫份，易于石墨化的理想炭素材料。
生产人造石墨电极的工艺流程图原料经破碎加工，达到适宜的粒度后，送入1000~1300℃煅烧炉中进行热处理，以除去原料中的水份和挥发份，以提高其密度、机械强度、导热和导电性能。
石墨化工序是人造石墨电极关键的一环，它是在常压和2000℃以上的温度下，使石油焦和沥青焦的碳原子由二维空间的乱层结构，转化为三维有序排列的石墨晶粒。
石墨化的好坏对产品质量影响很大。
结晶化程度与电极的导电性能有关，石墨化工序采用大型石墨化炉进行，耗电量极高，每吨电极耗电约5000~6000kwh。
天然石墨电极生产工艺天然石墨电极的原料由高碳鳞片状石墨，中温煤沥青经破碎混合组成。
根据电极产品的规格不同，各种原料的颗粒级配有所不同。
生产时原料先进行干混。
干料混均后进行适当的加热。
再加入一定数量的沥青进行湿混，使粘结剂与原料混均，成为可塑性好的糊料。
将糊料送入电极挤压机的料缸中，经预压排除空气，再压制成型。
成型后的生坯送入焙烧炉中焙烧，使粘结剂煤沥青在一定温度下裂解，并产生聚合反应，使碳原子之间形成焦碳网络，把石墨粉紧密连接起来，形成一个具有一定机械强度和理化性能的整体。
焙烧俺一定升温曲线升至1300℃，需要时间为219~240h。
采用冶金焦和石英砂混合作填充及覆盖料。
浸渍后二次焙烧条件基本相同，时间稍短一些。
浸渍过程是将以此焙烧产品送入预热炉中，温度达260~320℃，预热3~5h后入浸渍罐。
浸渍时，液态沥青在一定的真空压力、温度条件下浸入制品的微孔中。
然后用水冷却后出罐。
一个周期要6h。
浸渍后的电极经二次焙烧后再进行加工，出厂。
石墨电极石墨电极(graphite electrode)以石油焦、沥青焦为颗粒料，煤沥青为黏结剂，经过}昆捏、成型、焙烧、石墨化和机械加工而制成的一种耐高温的石墨质导电材料。
石墨电极是电炉炼钢的重要高温导电材料，通过石墨电极向电炉输入电能，利用电极端部和炉料之间引发电弧产生的高温为热源，使炉料熔化进行炼钢，其他一些电冶炼或电解设备也常使用石墨电极为导电材料。
2000年全世界消耗石墨电极100万t左右，中国2000年消耗石墨电极25万t左右。
利用石墨电极优良的物理化学性能，在其他工业部门中也有广泛的用途，以生产石墨电极为主要品种的炭素制品工业已经成为当代原材料工业的重要组成部门。
简史早在1810年汉佛莱•戴维(Humphry Davy)利用木炭制成通电后能产生电弧的炭质电极，开辟了使用炭素材料作为高温导电电极的广阔前景，1846年斯泰特(Stair)和爱德华(Edwards)用焦炭粉及蔗糖混合后加压成型，并在高温下焙烧从而制造出另一种炭质电极，再将这种炭质电极浸在浓糖水中以提高其体积密度，他们获得了生产这种电极的专利权。
1877年美国克利夫兰(Cleveland)的勃洛希(C.F.Brush)和劳伦斯(wrence)采用煅烧过的石油焦研制低灰分的炭质电极获得成功。
1899年普利查德(O.G.Pritchard)首先报道了用锡兰天然石墨为原料制造天然石墨电极的方法。
1896年卡斯特纳(H.Y.Gastner)获得了使用电力将炭质电极直接通电加热到高温，而生产出比天然石墨电极使用性能更好的人造石墨电极的专利权。
1897年美国金刚砂公司(Carborundum Co.)的艾奇逊(E.G.Acheson)在生产金刚砂的电阻炉中制造了第一批以石油焦为原料的人造石墨电极，产品规格为22mm×32m mX380mm，这种人造石墨电极当时用于电化学工业生产烧碱，在此基础上设计的“艾奇逊”石墨化炉将由石油焦生产的炭质电极及少量电阻料(冶金焦粒)构成“炉芯电阻”，通电后产生高温，使由石油焦制成的炭质电极在高温下“石墨化”而获得人造石墨电极。
19世纪末法国人埃鲁(P.L.T.Heroult)发明了直接电弧炉，开始用于冶炼电石和铁合金生产，1899年首次用于炼钢，电弧炉需要一定数量耐高温的导电电极。
虽然1900年前后艾奇逊石墨公司(Acheson Graphite Co.)就出售可连接的电极，但这时只能生产小规格石墨电极，20世纪初期电炉炼钢主要使用以无烟煤为原料的炭质电极或以天然石墨为原料的天然石墨电极。
生产炭质电极或天然石墨电极的工艺比较简单，1910年已经向市场供应直径达610mm的炭质电极。
但是石墨电极的优良性能以及制造工艺的不断改进，大规格石墨电极的大批量生产及售价不断下降，电炉炼钢工业逐渐改用石墨电极，使用炭质电极或天然石墨电极逐渐减少，20世纪60年代以后绝大多数电弧炼钢炉都使用石墨电极。
1914～1918年制成的石墨电极最大直径只有356mm，1924年开始生产直径为406mm的石墨电极，1930年已扩大到457mm，1937年又增加到508mm，不久又生产了直径559mm、610mm、660mm、711mm、762mm的大规格石墨电极。
20世纪80年代世界上最大的电弧炼钢炉使用的石墨电极直径为813mm。
第二次世界大战以后生产石墨电极的原料质量、设备和制造工艺不断改进，随着电炉炼钢输入电功率不断提高的需要，于20世纪60～70年代又研制成功了高功率及超高功率石墨电极。
由于石墨电极质量不断提高及电炉炼钢工艺的改进，每吨电炉钢的石墨电极消耗已由70年代的6～8kg降低到80年代的4～6kg(普通功率电炉)，采用超高功率石墨电极的大型电炉每吨钢的电极消耗已降低到2.5kg左右，而超高功率直流电弧炉(只用1根石墨电极)每吨钢的石墨电极消耗可降低到1.5kg左右。
80年代末世界上工业发达国家电炉炼钢工业多数电炉的吨位已提高到80～200t，因此大量使用的是直径550～750mm的高功率或超高功率石墨电极。
品种根据所用原料的不同和成品物理化学指标的区别，石墨电极分为普通功率石墨电极(RP级)，高功率石墨电极(HP级)和超高功率石墨电极(UHP级)3个品种。
这是因为石墨电极主要供电弧炼钢炉作为导电材料使用，20世纪80年代国际电炉炼钢工业把电弧炼钢炉按每吨炉容量的变压器输入功率大小分为3类：普通功率电炉(RP炉)、高功率电炉(HP炉)和超高功率电炉(UHP炉)。
20t以上的普通功率电炉每吨炉容量的变压器输入功率一般为300kW/t左右；高功率电炉为400kW/t 左右；把40t以下的电炉输入功率500～600kW/t、50～80t的电炉输入功率400～500kW/t、100t以上的电炉输入功率350～450kW/t称为超高功率电炉。
到了20世纪80年代末，经济发达国家大量淘汰50t以下的中小型普通功率电炉，新建的电炉多数是80～150t的超高功率大电炉，并将输入的电功率提高到800kW/t，90年代初期一部分超高功率电炉又进一步提高到1000～1200kW/t。
高功率和超高功率电炉使用的石墨电极在更加苛刻的条件下运行，由于通过电极的电流密度明显增大，结果产生下列问题：(1)因电阻热和炽热气流导致电极温度升高，使得电极及接头的热膨胀量都增加了，同时电极的氧化消耗也提高了。
(2)电极中心部位和电极外圆的温度差增大了，由温度差引起的热应力也相应提高，电极容易产生裂纹和表面剥落。
(3)增大了电磁作用力，引起剧烈的振动，在剧烈振动下，电极因连接松动、脱扣而导致折断的几率增多了。
因此高功率和超高功率石墨电极的物理机械性能必须优于普通功率石墨电极，如电阻率较低，体积密度较大及机械强度较高，热膨胀系数要小，有良好的抗热震性能。
表1列出了20世纪80年代末期3种不同功率电弧炼钢炉的通用标准系列和配用的石墨电极直径。
为了适应炼钢厂大量发展高功率及超高功率电炉的需要，80年代起欧美、日本的炭素厂主要生产两种质量标准的石墨电极，即高功率石墨电极和超高功率石墨电极，普通功率石墨电极因销路不大而很少生产。
直流电弧炉用石墨电极直流电弧炉是20世纪80年代初发展成熟的新型电炉炼钢设备，初期的直流电弧炉是在原来的交流电弧炉基础上改造而成，有的使用3根石墨电极，有的使用2根石墨电极，但80年代中期以后新设计的直流电弧炉多数只用1根石墨电极，与相同功率使用3根石墨电极的交流电弧炉相比，在高温下受到氧化的电极总表面积大大减少，同样以超高功率运行的直流电弧炉，每吨钢的石墨电极的消耗可以降低50％左右，直流电弧炉电流通过电极时不产生趋肤效应及邻近效应，在电极横截面上电流分布均匀，而且直流电弧的稳定性好，运行中机械振动较小，电炉的噪声也较低。
直流电弧炉配用石墨电极的直径也是根据电炉容量和电极允许电流密度计算出来的，对相同输入功率的超高功率电炉而言，使用1根石墨电极的直流炉，电极直径要大一些，如容量为150t的交流电弧炉使用直径600mm的电极，而相同容量的直流电弧炉要使用直径700～750mm的电极，直流电弧炉对石墨电极的质量要求比交流电弧炉使用的还要高一些。
质量指标衡量石墨电极质量的主要指标有电阻率、体积密度、机械强度、线膨胀系数、弹性模量等，石墨电极在使用中的抗氧化性与抗热震性都与以上几项指标有关，产品机械加工的精确度和连接的可靠性也是重要检测项目。
电阻率石墨电极的电阻率是一项重要的物理性能指标，通常用电压降法测量，电阻率的大小可以衡量石墨电极石墨化度的高低，石墨电极的电阻率越低其热导率越高，抗氧化性能越好。
石墨电极使用时的允许电流密度与其电阻率及电极直径有关，石墨电极的电阻率越低，允许电流密度相应提高，但允许电流密度和电极直径的大小成反比，这是因为电极直径越大，电极横截面内中心部位与表层的温差增大，由此产生热应力的提高将引起电极产生裂纹或表面剥落，所以电流密度的增加受到限制。
图1列出了电极直径、允许电流密度与电极品种之间的关系。
体积密度增加体积密度有利于降低孔隙率和提高机械强度，改善抗氧化性能，但如果太大则抗热震性能下降，为此需要采取其他措施弥补这一不足，如提高石墨化温度以增加电极的热导率和采用针状焦为原料降低成品的热膨胀系数。
机械强度石墨电极的机械强度分为抗压、抗折和抗拉3种，主要测定抗折强度，抗折强度是石墨电极在使用时与折断有关的性能指标，在电炉上，当电极和不导电物体接触时，或由于受到塌料的碰撞、强烈振动的破坏作用等原因，石墨电极经常有被折断的危险，抗折强度高的石墨电极不容易被折断。
数根电极串接成电极柱使用时，连接处受到很大的拉力，所以对接头最好规定抗拉强度指标。
弹性模量是反映材料刚度的一个指标，通常石墨电极只测定杨氏弹性模量(纵弹性模量)，即材料受到压缩或拉伸时产生单位弹性变形需要的应力，石墨电极的弹性模量与其抗热震性直接有关，石墨电极的弹性模量与其体积密度成正比，并且弹性模量随温度上升而增加。
抗热震性石墨电极的抗热震性表示在温度急剧变化时抵抗热应力破坏的能力，用以下公式表示：R=(κ×S)/(α×E)式中R为抗热震性；S为抗拉强度，MPa；κ为热导率，W/(m•K)；α为线膨胀系数，1/℃；E为弹性模量，MPa。
从上式可以看到石墨电极的抗拉强度越高和弹性模量越低，其抗热震性能越好，另一方面石墨电极的热导率越小、热膨胀系数越大则抗热震性越差，电极在温度急剧变化时产生龟裂、表面剥落的可能性越多。
线膨胀系数一般只测定沿电极轴向的线膨胀系数，石墨电极的线膨胀系数与采用原料有关，也与配方的粒度组成、石墨化温度等因素有关。
线膨胀系数小的石墨电极，抗热震性能比较好，所以生产超高功率石墨电极应选用线膨胀系数较低的针状焦为原料，并且石墨化温度应该达到2800～3000℃。
石墨电极的线膨胀系数与测定温度范围有关，中国标准测定温度范围为100～600℃，有些国家的炭素厂对石墨电极的线膨胀系数测定温度范围比较低，有的是20～100℃，有的是30～130℃，因此同样产品在不同温度范围内测定的线膨胀系数不能直接比较。
石墨电极质量的优劣取决于原料性能、工艺技术、管理和生产装备4个方面，极的生产周期需70天以上。
而需要多次浸渍的接头生产周期更长。
(2)能源消耗较高，1t普通功率石墨电极需消耗电力6000kW•h左右，煤气或天然气数千立方米，冶金焦粒及冶金焦粉(二次能源)约1t。
(3)生产石墨电极工序多，需要许多专用机械设备和特殊结构的窑炉，建设投资较大、投资回收期较长。
(4)石墨电极生产过程产生一定数量的粉尘和有害气体，因此需要采取完善的通风降尘及消除有害气体的环境保护措施。
工艺流程生产石墨电极的工艺流程如图2所示，几个主要生产工序如下：(1)煅烧。
