《数控加工技术基础》试卷 年级 专业 层次 科注意事项：1.满分100分。
要求卷面整洁、字迹工整、无错别字。
2.考生必须将“学生姓名”和“学号”完整、准确、清楚地填写在试卷规定的地方，否则视为废卷。
3.考生必须在签到表上签到，否则若出现遗漏，后果自负。
（1）－(20)题，每小题1分，共20分。
下列各题A)、B)、C)、D)四个选项中，只有一个选项是正确的，请将正确选项字母编号填在括号内。
（1）沿刀具前进方向观察，刀具偏在工件轮廓的左边是 指令。
A ）G40B ）G41C ）G42D ）G43（2）工件在两顶尖间装夹时，可限制 自由度。
A ）四个B ）五个C ）五个D ）三个（3）确定数控机床坐标轴时，一般应先确定 。
A ）X 轴B ）Y 轴C ）Z 轴D ）A 轴（4）G90 G28 X10.0 Y20.0 Z30.0；中，X10.0、Y20.0、Z30.0表示 。
A ）刀具经过之中间点坐标值B ）刀具移动距离C ）刀具在各轴之移动分量D ）机械坐标值（5）G02 X20 Y20 R-10 F100；所加工的一般是 。
A ）整圆B ）半圆C ）夹角〈=180°的圆弧D ）180°〈夹角〈360°的圆弧（6）下列G 指令中 是非模态指令。
A ）G00B ）G01一、选择题：C）G03 D）G04（7）G17、G18、G19指令可用来选择的平面。
A）曲线插补 B）直线插补C）刀具半径补偿 D）刀具长度补偿（8）数控机床自动选择刀具中任意选择的方法是采用来选刀换刀。
A）刀具编码 B）刀座编码C）顺序选择原理 D）计算机跟踪记忆（9）数控机床加工依赖于各种。
A）位置数据 B）模拟量信息C）准备功能 D）数字化信息（10）数控机床的核心是。
A）伺服系统 B）数控系统C）反馈系统 D）传动系统（11）数控机床的主机（机械部件）包括：床身、主轴箱、刀架、尾座和。
A）进给机构 B）液压系统C）冷却系统 D）传动系统（12）工件在小锥体心轴上定位，可限制自由度。
1. 数控系统目前运用最主要的插补功能是和。
2. 球头铣刀的刀位点在位置。
3. G28 指令执行时一般要经过点再返回机床参考点。
4. 在G71 P（ns）Q（nf）U（△u）W（△w）S500程序格式中，表示精加工路径的最后一个程序段顺序号。
5. G54～G59六个工件坐标系均以为参考点。
6. 数控铣（加工中心）在G02、G03圆弧插补加工时，程序要规定平面选择指令为或或。
7. 根据工件与刀具相对运动关系，为了方便编程，一律假定来编程。
二、选择1. G19表示（）。
A.XY平面选择B.XZ平面选择C.YZ平面选择D.XYZ平面选择2. G55与下列那个G代码用法及定义相同（）。
A.G92B.G50C.G56D.G013. 使用数控系统刀具半径补偿功能时，刀具中心运动轨迹是（）。
A.工件的真实轮廓线B.工件廓形等距线C. 工件廓形插补线D.工件廓形插补圆弧4. 由直线和圆弧组成的平面轮廓，编程时数值计算的主要任务是求（）坐标。
A.节点B.基点C.交点D.切点5. 数控车削螺纹时，为保证车出合格的螺纹，应（）。
A.增加刀具引入、引出距离B.不需要刀具引入、引出距离C.增加螺纹长度D.减少刀具引出距离6. 刀尖半径左补偿方向的规定是（）。
A.沿刀具运动方向看，工件位于刀具左侧B. 沿工件运动方向看，工件位于刀具右侧C.沿工件运动方向看，刀具位于工件右侧D.沿刀具运动方向看，刀具位于工件左侧7. 数控机床每次接通电源后，在运行前首先应做的是（）。
A.给机床各部分加润滑油B.检查刀具安装是否正确C.机床各坐标轴回参考点D.工件是否安装正确8. 圆弧插补段程序中，若采用圆弧半径R编程时，从起始点到终点存在两条圆弧线段，当（）时，用-R表示圆弧半径。
A.圆弧小于或等于180°B. 圆弧大于或等于180°C. 圆弧小于180°D. 圆弧大于180°9. 刀具长度补偿的地址用（）。
一、选择题：1、加工中心自动换刀装置选择刀具的四种方式中，下列哪种方式刀库中的刀具在不同的工序中不能重复使用？P98A．顺序选择B．刀具编码选择C．刀座编码选择D．任意选择A2、有关数控机床坐标系的说法，正确的说法是P111A．主轴旋转的顺时针方向是按右旋螺纹进入工件的方向。
B．Z轴的正方向是使刀具趋近工件的方向。
C．工件相对于静止的刀具而运动的原则。
D．一般取与主轴轴线平行的坐标轴为X轴。
A3、对于立式数控铣床，垂直布置的坐标轴是A．X轴B．Y轴C．Z轴D．A轴C4、开环控制的数控机床，其伺服执行机构通常使用P68A．交流同步电动机B．功率步进电动机C．交流笼型感应电动机D．直线电机A5、目前，绝大多数进给伺服系统采用的是P68A．功率步进电动机B．交流伺服电动机C．直流伺服电动机D．直线电动机B6、若三相步进电动机三相三拍运行时步距角为1.5，则三相六拍运行时步距角为P62 A．0.75 B．1.5 C．3 D．6A7、下列数控车床使用地址符的可变程序段格式中，写法错误的是P106A．G01 X120 W80 F0.15 S500 M08B．G90 G00 U20 Z-30 R40 M08C．G02 X60 Z-80 P70 Q-60 H0 F0.2D．G01 X100 Z-50 A-30 F0.1B8、有关数控机床坐标系的说法，错误的是P111A：刀具相对静止的工件而运动的原则。
B：标准的坐标系是一个右手直角笛卡尔坐标系。
C：主轴旋转的顺时针方向是按右旋螺纹进入工件的方向。
D：Z轴的正方向是使工件远离刀具的方向。
D9、一般情况下，编程人员在数控编程时，所建立的坐标系称为P111A：机床坐标系B：机床参考坐标系C：编程坐标系D：工件坐标系C10、立式加工中心编程中，工件坐标系XY如图。
刀具在XY坐标系中坐标为(15，10)，若生成新坐标系X”Y“如图示，应使用指令A：G92 X15 Y10B：G92 X100 Y105C：G92 X90 Y90D：G92 X-90 Y-9011、立式加工中心編程中，工件坐标系XY如图。
班级： 姓名： 学号： 考试号： 密封线内禁止答题 密封线内禁止答题学校期末考试试卷（二） 级 班《数控加工技术》试卷适用班级：________ 出卷教师： 审核人： 考试时间： 90 分钟1．数控铣床主要用于零件的 、 和 的铣削加工，以及零件上各种孔的钻、铰、镗、攻螺纹加工。
2．数控铣床按照系统控制方式分为 、 和闭环控制。
3．FANUC 系统开机后，一般要通过 模式运行一段程序启动主轴，之后才能通过JOG 模式启动主轴。
4. 为了避免回参考点时刀具撞到工件或夹具，一般先回 轴参考点，再回 轴参考点。
5．零件加工结束后，要去除零件 ，切断机床电源并及时清扫机床。
6．在数控铣床上加工平面可采用 刀和 刀，其中 刀适合加工较大的平面。
7．盘铣刀加工平面，根据刀具与工件加工面相对位置的不同可分为 、 和 三种铣削方式。
8. 当铣刀与工件接触处的切削速度方向和工件进给方向 时称为顺铣，顺铣加工表面质量 ，加工过程中会有 现象。
9．使用半径R 编程时，当圆弧圆心角 时，R 正取正值；当圆弧圆心 角 时，R 正取负值。
10．建立刀具半径补偿应在轮廓加工前进行，取消刀具半径补偿应在轮廓加工完毕后进行，否则会造成工件 。
11. 加工中心是在数控铣床基础上增加 和 。
12．在数控铣床上完成直径较小、质量要求不高的孔采用 加工，加工精度和表面质量要求较高的孔，则需要在钻孔后增加 工序。
13．加工中心上使用多把刀具时，由于各刀具长度不同，一般会设置一把刀具作为 。
14. G43指令是刀具 补偿指令，G44指令是刀具 补偿指令， 是取消刀具长度补偿指令。
15．FANUC 系统G81指令是 循环指令，G80是 指令。
16．数控铣床加工的零件上常见的槽有 、半封闭式和封闭式三种。
17．G84 X Y Z R P F K ；中的P 表示 。
18．检测M8-6H 螺纹是否合格，一般使用 量具。
19．镗孔是孔的精加工方法之一，能精确地保证孔的 和位置精度。
四川机电职业技术学院 2006 ～ 2007 学年第 一 学期 考试题 A 卷 时间：120 分钟 科目：数控加工工艺 适用班级：数控专业一、单选题（请将正确答案的编号填入题号对应的表格中，每题1分，共 20 分）1、CNC 系统是指 D。
A 、适应控制系统B 、群控系统C 、柔性制造系统D 、计算机数控系统2、下面关于顺铣说法正确的是 A 。
A 、顺铣时的主运动方向与进给运动相同。
B 、顺铣时的主运动方向与进给运动相反。
C 、顺铣时的水平切削分力与主运动方向相反。
3、美国麻省理工学院于 A 年成功地研制出第一台数控铣床。
A 、1955B 、1958C 、1952D 、19664、我国数控机床的研制始于 B 年，由清华大学研制出最早的样机。
A 、1955B 、1958C 、1952D 、19665、DNC 系统是指 B 。
A 、适应控制系统B 、直接数控系统C 、柔性制造系统D 、计算机数控系统6、正在开发的采用64位CPU 的新型数控系统，控制轴数最多可达到 B 个。
A 、6B 、24C 、12D 、97、正在开发的采用64位CPU 的新型数控系统，同时联动轴数可达到 C 轴。
A 、2~5B 、2~9C 、3~6D 、6~88、通常数控加工的尺寸精度控制在 C mm 之间。
A 、0.001~0.01B 、0.0015~0.01C 、0.005~0.01D 、0.002~0.019、车刀主切削刃在基面上的投影与进给运动速度方向之间的夹角称为 A 。
A、主偏角B、前角C、后角D、副偏角10、车刀前刀面与基面之间的夹角称为B 。
A、主偏角B、前角C、后角D、副偏角11、积屑瘤在切削过程中对前角的影响是 A 。
A、增大前角B、减小前角C、可能增大也可能减小前角D、没影响12、切削速度对切削力的影响呈 D 形变化。
A、直线B、抛物线C、双曲线D、波浪13、增大车刀前角，会使切削力 B 。
A、增大B、减小C、不变14、切削温度是指刀具的 A 与切屑接触区域的平均温度。
班级： 姓名： 学号： 考试号： 密封线内禁止答题 密封线内禁止答题学校期末考试试卷（一） 级 班《数控加工技术》试卷适用班级：________ 出卷教师： 审核人： 考试时间： 90 分钟1. 数控加工职业素养包括文明礼仪、 、 、工作态度、团队合作意识等等。
2．数控铣床对刀时一般要分别进行 、 、 三个方向的对刀操作。
3．G00指令是 指令，G01指令是 指令。
4. 数控机床在使用的过程中由于 、 、 等均会造成机床报警。
5．程序自动加工是指按一次【循环启动】，系统实现 加工，直至机床停止。
6. 企业“5S ”管理指的是 、 、 、 、 。
7．当铣刀与工件接触处的切削速度方向和工件进给方向 时称为逆铣，逆铣加工表面质量 ，加工过程中会有 现象。
8．立铣刀加工内轮廓时，铣刀的半径r 应小于零件内凹轮廓 。
9．铣刀的侧吃刀量指的是铣刀在一次进给中所切掉工件表面的 。
10. 数控铣床加工圆弧一般采用圆弧插补指令 或 指令。
11．刀具半径左补偿是指沿加工方向看，刀具位于编程轮廓的 。
取消刀具半径补偿用 指令。
12．加工中心常见刀库有 刀库和 刀库两种，换刀指令是 。
13．一般数控铣削粗加工轮廓时，单边要留 的余量用于精加工。
14．立铣刀在铣削轮廓时，为避免在切入点产生刀痕，一般采用延长线切入切出和 切入、切出的方法。
15. 当在一个程序中多次出现部分相同的程序段时，可以将相同的部分编写成 。
16．采用丝锥攻螺纹加工时，丝锥进给速度F= 。
17．零件在加工制造零件过程中使用的基准称为 。
18．在CAD/CAM 数控车软件中画出工件轮廓线、设置毛坯并画毛坯轮廓线的过程又称为 。
19．FANUC 系统接收CAXA 制造工程师程序时，必须在 模式下。
20．槽宽尺寸精度要求不高时，可以让刀具中心沿着槽宽 线移动进行加工。
21. 孔和圆柱零件对刀一般采用 法。
22．检测Φ8H7通孔是否合格，一般使用 量具。
1智通职业技术学校2008—2010学年第四学期进级考试《数控编程》 A 试 卷 一、填空题（2×15=30分） 1、数控编程可分为 手工编程 和 自动编程 。
2、数控编程指令中， G02 为顺时针加工, G03 为逆时针加工, M03 为主轴正转, M06 为换刀指令, M19 为主轴定向停止。
3、坐标尺寸字U 代表 X 坐标方向的增量，W 代表 Z 坐标方向的增量。
4、数控铣床编程系统中的G01的含义是： 直线插补 ，其基本格式为： G01X-Y-Z-F-； 。
5、加工过程一般应划分为三个阶段,即粗加工阶段, 半精加工 阶段和 精加工 阶段。
6、要使工件在空间的位置完全确定下来,必须消除 六 个自由度。
7、一个或一组工人,在一个工作地(如机床\钳台等)对同一个或同时对几个工件所连续完成的那一部分工艺过程,称为 工序 。
二、单项选择题（3×10=30分）请将正确答案写入题前括号内。
1、华中系统程序加工完成后，程序复位，光标能自动回到起始位置的指令是（ D ）。
A ．M00B ．M01C ．M02D ．M302、G00的指令移动速度值是( A )。
A ．机床参数指定 B.数控程序指定 C.进给速度指定 D.操作者输入3、加工的圆弧半径较小时，刀具半径应选（ B ）。
A ．大一点 B.小一点 C.无需考虑 D.最大 4、辅助功能M03代码表示（ D ）A.程序停止B.冷却液开C.主轴停止D.主轴正转 5、下列哪种格式限制主轴最高转速 （ B ）。
A.G50 S1800B.G96 S200C.G50 X100.0 Y100.0D.G60 S3006、圆弧插补指令G03 X Y R 中，X 、Y 后的值表示圆弧的( B )。
A.起点坐标值B.终点坐标值C.圆心坐标相对于起点的值7、ISO 标准规定增量尺寸方式的指令为（ B ）。
A.G90B.G91C.G92D.G938、辅助功能M04代码表示（ D ）A.程序停止B.冷却液开C.主轴正转D.主轴反转9、执行下列程序的轨迹图形是（ A ）。

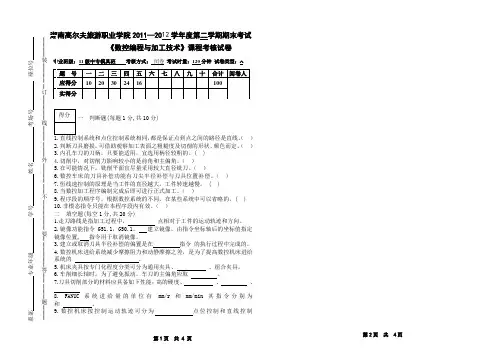

湖南高尔夫旅游职业学院2011—2012学年度第二学期期末考试《数控编程与加工技术》课程考核试卷专业班级：11级中专模具班 考核方式： 闭卷 考试时量：120分钟 试卷类型：A题 号 一 二 三 四 五 六 七 八 九 十 合计 阅卷人 应得分 10 20 30 24 16 100 实得分系部 专业年级 学号 姓名 考场号 座位号————装—————订—————线——————外——————不——————要——————答—————题———得分 一 判断题(每题1分,共10分)1.直线控制系统和点位控制系统相同，都是保证点到点之间的路径是直线。
（ ）2.判断刀具磨损，可借助观察加工表面之粗糙度及切削的形状、颜色而定。
（ ）3.内孔车刀的刀柄，只要能适用，宜选用柄径较粗的。
( )4.切削中，对切削力影响较小的是前角和主偏角。
（ ）5.在可能情况下，铣削平面宜尽量采用较大直径铣刀。
（ ）6.数控车床的刀具补偿功能有刀尖半径补偿与刀具位置补偿。
（ ）7.恒线速控制的原理是当工件的直径越大，工件转速越慢。
( )8.当数控加工程序编制完成后即可进行正式加工。
（ ）9.程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。
( )10.非模态指令只能在本程序段内有效。
（ ）二 填空题(每空1分,共20分)1.走刀路线是指加工过程中， 点相对于工件的运动轨迹和方向。
2.镜像功能指令 G51.1，G50.1。
建立镜像，由指令坐标轴后的坐标值指定镜像位置, 指令用于取消镜像。
3.建立或取消刀具半径补偿的偏置是在 指令 的执行过程中完成的。
4. 数控机床进给系统减少摩擦阻力和动静摩擦之差，是为了提高数控机床进给系统的 。
5.机床夹具按专门化程度分类可分为通用夹具、 、组合夹具。
6.车削细长轴时，为了避免振动，车刀的主偏角应取 。
7.刀具切削部分的材料应具备如下性能；高的硬度、 、 、8. FANUC 系统进给量的单位有 mm/r 和mm/min 其指令分别为 和 。
数控技术试题及答案（一）单项选择题1. 数控编程语言的基本特点是：A. 采用图形化编程界面B. 采用文字化编程方式C. 采用机械化编程方式D. 采用模型化编程方式答案：B2. 数控机床的主要运动方式包括：A. 直线插补运动B. 圆弧插补运动C. 等倾角插补运动D. 高低波插补运动答案：A、B3. G代码是数控编程中的一类基本指令，以下哪个是G代码的作用？A. 控制刀具运动轴的速度B. 控制切削进给速度C. 控制切削进给方向D. 控制切削进给轴的位置答案：A、B、C、D4. 某零件要求加工直径为50mm的孔，你选择的切削工具直径为12mm，每刀进给深度为2mm，切削转速为300r/min，则完成该孔的加工需要多少刀？A. 4刀B. 12刀C. 25刀D. 50刀答案：C5. 数控机床的基本误差源主要包括：A. 机床基床刚度误差B. 机床导轨精度误差C. 机床传动装置误差D. 机床伺服系统误差答案：A、B、C、D（二）填空题1. G代码中，G54表示的意思是：_______。
答案：工件坐标系的选择。
2. 在数控编程中，数控系统根据刀具直径自动生成_______码。
答案：刀具半径补偿。
3. 数控机床的主轴转速通常用_______来表示。
答案：r/min。
4. 用于在数控机床上进行圆弧插补的编程指令是_______。
答案：G02和G03。
5. 在数控机床加工中，工件坐标系的原点位置一般设置在_______。
答案：工件的固定点。
（三）简答题1. 试述数控编程中的绝对坐标与增量坐标的区别。
答：数控编程中的绝对坐标是指以工件坐标系原点为参考，由程序编制者提供每个轴的具体坐标值，从而确定各轴位置。
而增量坐标则是相对于上一刀位或上一轨迹段的末点坐标，以增量的方式描述刀位移动。
2. 数控机床的刀具半径补偿有何作用？请举例说明。
答：刀具半径补偿是为了解决数控机床上圆角轮廓加工时，刀具半径产生的误差问题。
通过进行刀具半径补偿，可以使机床刀具在切削加工时呈现出更加精确的轮廓。
《数控机床》期末考试试题答案一、填空：（分10分，每空0.5）1、数控机床标准的坐标系采用右手笛卡儿坐标系，围绕x、y、z各轴的回转运动及其正方向分别用右手螺旋定则判定。
2、G代码是准备功能指令，M代码是辅助功能指令。
3、数控编程时，坐标值采用两种编程方法，一种是绝对坐标，另一种是相对（增量）坐标。
4.数控机床用的PLC有独立型和内装型两类。
5、脉宽调制（PWM）是利用调节脉冲波型的占空比来改变输出电压的平均值。
6、数控机床刀具补偿有长度补偿和半径补偿两种。
7、按CNC系统所使用的CPU结构来分，CNC系统硬件结构分为两种，分别为单CPU、多CPU两种8．FMS字母含义柔性制造系统，CIMS字母含义计算机集成制造系统。
9．数控机床主要由程序载体、数控装置、伺服系统和测量反馈装置、机床主体、辅助装置五部分所组成。
二、判断题（5分，每题1分）1、数控机床适用于单品种，大批量的生产。
（×）2、数控车床的特点是Z轴进给1mm，零件的直径减小2mm。
（×）3、G00快速点定位指令控制刀具沿直线快速移动到目标位置。
( √ )4、编写曲面加工程序时，步长越小越好。
（×）5、数控机床传动丝杠反方向间隙是不能补偿的。
（×）三．选择（每题1分?共7分）1、计算机数控系统的优点不包括(C? )A.利用软件灵活改变数控系统功能，柔性高B.充分利用计算机技术及其外围设备增强数控系统功能C.数控系统功能靠硬件实现，可靠性高D.系统性能价格比高，经济性好2、准备功能G代码中，能使机床作某种运动的一组代码(?A?? )A.G00、G01、G02、G03、G40、G41、G42B.G00、G01、G02、G03、G90、G91、G92C.G00、G04、G18、G19、G40、G41、G42D.G01、G02、G03、G17、G40、G41、G423.、机床数控系统是一种(???A?? )A.速度、位置控制系统???B.电流控制系统C.切削力控制系统??D.压力控制系统4、半闭环控制系统的传感器装在(??A??? )A.电机轴或丝杆轴端???B.机床工作台上C.刀具主轴上????????D.工件主轴上5、步进电动机多相通电可以(?A??? )A.减小步距角?? ?????B.增大步距角C.提高电动机转速???D.往往能提高输出转矩6、用光栅位置传感器测量机床位移，若光栅栅距为0.01mm，莫尔条纹移动数为1000个，若不采用细分技术则机床位移量为(?C?? )A.0.1mm?????B.1mm?????C.10mm?????D.100mm7、所谓开环的数控伺服系统是指只有(??B?? )A.测量实际位置输出的反馈通道B.从指令位置输入到位置输出的前向通道C.开放的数控指令D.位置检测元件四.问答题（48分）1．设有一直线OA，起点在坐标原点，终点A的坐标为（4，5），试用逐点比较法插补此直线，要求画出插补轨迹。
