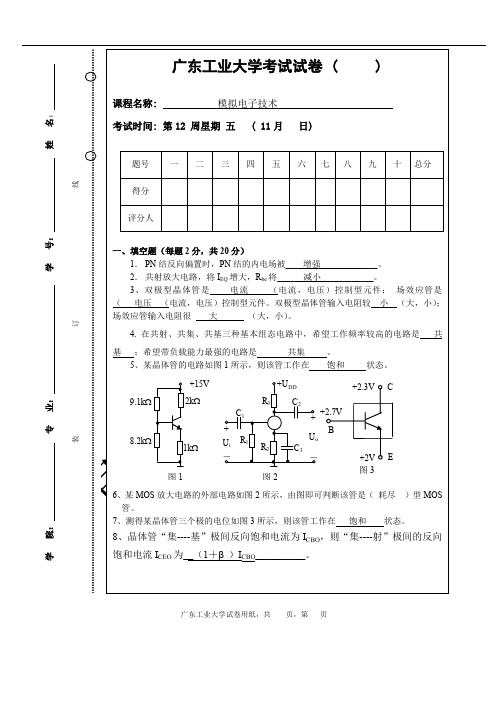

广东工业大学模电试卷

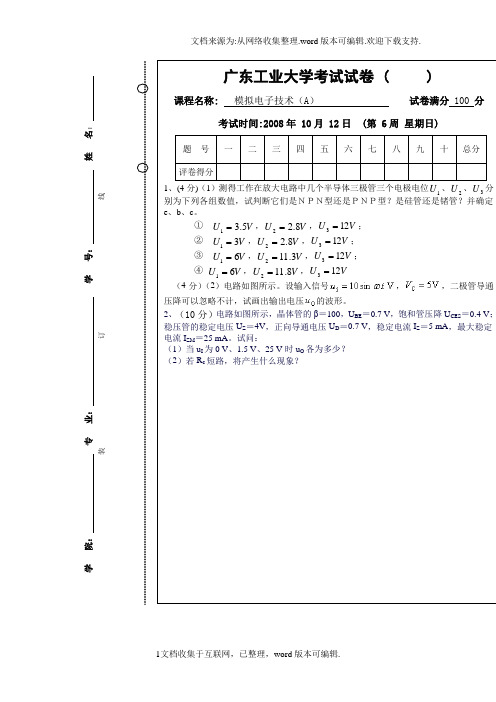

学 院： 专 业： 学 号： 姓 名：装 订 线广东工业大学考试试卷 ( )课程名称: 模拟电子技术（A ） 试卷满分 100 分考试时间:2008年 10月 12日 (第 6周 星期日)题 号 一二三四五六七八九十总分评卷得分1、(4分)（1）测得工作在放大电路中几个半导体三极管三个电极电位1U 、2U 、3U 分别为下列各组数值，试判断它们是ＮＰＮ型还是ＰＮＰ型？是硅管还是锗管？并确定e 、b 、c 。

① V U 5.31=，V U 8.22=，V U 123=； ② V U 31=，V U 8.22=，V U 123=； ③ V U 61=，V U 3.112=，V U 123=； ④ V U 61=，V U 8.112=，V U 123= （4分）（2）电路如图所示。

设输入信号，，二极管导通压降可以忽略不计，试画出输出电压的波形。

2、（10分）电路如图所示，晶体管的β＝100，U BE ＝0.7 V ，饱和管压降U CES ＝0.4 V ；稳压管的稳定电压U Z ＝4V ，正向导通电压U D ＝0.7 V ，稳定电流I Z ＝5 mA ，最大稳定电流I ZM ＝25 mA 。

试问：（1）当u I 为0 V 、1.5 V 、25 V 时u O 各为多少？ （2）若R c 短路，将产生什么现象？3、(8分) 试问图示各电路能否实现电压放大？若不能，请指出电路中的错误。

图中各电容对交流可视为短路。

图(a) 图(b)图(c) 图(d)4、（10分）单级放大电路如图所示，已知V cc=15V，，,, 此时调到，，，，，，晶体管饱和压降U CES为1V，晶体管的结电容可以忽略。

试求：（1）静态工作点，：（2）中频电压放大倍数、输出电阻、输入电阻；（3）动态范围=？输入电压最大值U i p=？（4）当输入电压的最大值大于U i p时将首先出现什么失真？5、（8分）电路如图所示。

晶体管T为3DG4A型硅管，其、r bb'=80Ω。

大学《模拟电子技术》模电期末考试模拟试题一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

《模拟电子技术》试卷目录《模拟电子技术》试卷1 (1)《模拟电子技术》试卷1答案 (5)《模拟电子技术》试卷2 (7)《模拟电子技术》试卷2答案 (10)《模拟电子技术》试卷3 (12)《模拟电子技术》试卷3答案 (16)《模拟电子技术》试卷4 (18)《模拟电子技术》试卷4答案 (20)《模拟电子技术》试卷5 (23)《模拟电子技术》试卷5答案 (26)《模拟电子技术》试卷6 (28)《模拟电子技术》试卷6答案 (30)《模拟电子技术》试卷7 (32)《模拟电子技术》试卷7答案 (35)《模拟电子技术》试卷8 (36)《模拟电子技术》试卷8答案 (39)《模拟电子技术》试卷9 (41)《模拟电子技术》试卷9答案 (44)《模拟电子技术》试卷10 (46)《模拟电子技术》试卷10答案 (49)《模拟电子技术》试卷1班级：姓名总分：一、填空（每空1分，共15分）1. 二极管最主要的特性是（），它的两个主要参数是反映正向特性的（）。

2. 三极管工作在三个区域的条件是：放大区（），饱和区（）截止区（）。

３. 场效应管从结构上分成（）和（）两大类型，它属于（）控制型器件。

４. 集成运算放大器是一种采用（）耦合方式的放大电路，最常见的问题是（）。

５. 差动放大电路的基本功能是对差模信号的（）作用和对共模信号的（）作用。

６. 小功率直流稳压电源由变压器、（）、（）、（）四部分组成。

二、选择题（每空2分，共10分）1. 在图示电路中，当电源V=5V时，测得I=1mA。

若把电源电压调整到V=10V，则（）。

A. I=2mAB. I<2mAC. I>2mAD. I=10mA2. 集成运放的输入所采用差分放大电路是因为可以（）。

Ａ. 减小温漂Ｂ.增大放大倍数Ｃ. 提高输入电路Ｄ. 减小噪声３. 欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入（）负反馈。

Ａ. 电压串联Ｂ. 电压并联Ｃ. 电流串联Ｄ. 电流并联４. 欲实现Au＝-100的放大电路，应选用（）电路。

学院 202 -202 学年第 学期《模拟电子技术》试卷（A 卷 专业 级）考试方式： 闭卷 本试卷考试分数占学生总评成绩的 60 %（本题共5小题，每小题4分，共 20 分）一、填空题 1.多级放大电路常见的三种耦合方式中，若要求各级静态工作点互不影响，可选用 耦合方式；若要求能放大变化缓慢的信号或直流信号，可选用耦合方式；若要求能实现阻抗变换，使负载与输出级阻抗相匹配，可选用 耦合方式。

2. 某放大电路中，晶体管三个电极的电流测出分别为：I 1=1.2mA 、I 2=0.03mA 、I1=1.23mA 。

由此可知：电极1是 极，电极2是 极，电极3是极。

若已知I 1电流方向流入晶体管，则I 2电流方向与I 1电流方向 、I 3电流方向与I1电流方向 。

3. 硅二极管导通压降的典型值是 V 、锗二极管导通压降的典型值是 V ；NPN 型管的集电极电流和基极电流 晶体管；PNP 型管的集电极电流和基极电流 晶体管。

4. 线性失真和非线性失真都使得放大电路的输出波形不再与输入波形相同，其中饱和失真和截止失真属于 失真；幅频失真和相频失真属于 失真。

5. 若反馈量使放大电路的净输入量减小，称为 反馈；若反馈量使放大电路的净输入量增大，称为 反馈。

放大电路通常采取 反馈。

6. 小功率直流稳压电源系统中滤波环节最常采用的元件是 元件；串联型直流稳压电路的调整管正常工作在 状态；开关型直流稳压电路的调整管正常工作在 状态。

（本题共10小题，每小题1分，共10分）二、 判断正、误题 1. 因为N 型半导体的多子是自由电子，所以它带负电。

（ ） 2. PN 结的单向导电性只有在外加电压时才能体现出来。

（ ） 3. 放大电路只有既放大电压又放大电流时，才能称为具有放大作用。

（ ） 4. 发光二极管正常工作在正向导通区，其导通压降为0.7V 。

（ ）5. 为了获得更高的电流放大倍数而采用复合管，复合管的类型取决于第一个管子的类型。

1 广东工业大学考试试卷 (C)一、单项选择题：（本大题共 10 小题，每小题2分，总计 20 分 ）。

1、在 图 示 电 路 中，已 知 U ＝4 V ， 电 阻 值 R=2 Ω，电流 I 为( )。

(A) 2 A (B) －2 A (C) -8 A (D) 8 AURI +2、已知电压表V1读数是6V,V2读数是8V,则总电压U 的有效值是（ ）。

A.14VB.2VC.10VD.6VU(a)3Ω4ΩV 1V 26V 8V+_3、 在 图 3 所 示 的 电 路 中，已 知 U 1 m V =1003，U 2m V =100，给 定 u 1 ，u 2 的 相 量 图 如 下 图 所 示，则 u 为 ( )。

(A) 0V (B) 2002sin ωt V (C) 2002sin ()ωt -30V o (D) 200 sin ωt V4、如图所示电路，S 打开时，Va 的电位为（ ）。

(A) .–4V (B)． 2V (C). 4V (D)．–2V 5、电 路 的 初 始 储 能 为 零， 仅 由 外 加 激 励 作 用 于 电 路 引 起 的 响 应 称 为( )。

(A) 稳 态 响 应 (B) 暂 态 响 应 (C) 零 输 入 响 应 (D) 零 状 态 响 应二、填空题（本大题共5小题，每小题2分，共10分）。

请在答题纸上写上正确答案。

1.电路如图所示，设E=12V 、I=2A 、R=6Ω，则Uab=___________V.2+U1U2U Z Z +- - + -I2．直流电路如图6所示，U ab ＝______________V 。

三、非客观题： （本题 10分 ） 如图所示，已知E 1=E 2=17V ，R 1=1Ω，R 2=5Ω，R 3=2Ω， 试用支路电流法求各支路电流。

四.非客观题（本题 10分 ）用戴维宁定理求解如图10所示负载电阻R L 中流过的电流I ，图10中，U S =300V,I S =5A,R 1=R 2=400Ω, R 3=18Ω, 负载R L =22Ω。

电路_广东工业大学中国大学mooc课后章节答案期末考试题库2023年1.用相量表示 u(t)=311.1sin(314t-60°) V，假设定义正弦量和相量关系时用的是sin函数来定义，则正确的是？参考答案:220∠-60°2.如图，已知i1=2A，i3=-3A，u1=10V，u4=-5V，则元件3吸收的功率P3=？W （不用填写单位）【图片】参考答案:15##%_YZPRLFH_%##15.03.电路中的电源一定是发出功率的吗？参考答案:错误4.下面哪些描述不符合理想电流源的特点？参考答案:内阻为0；_电压由自身决定；5.下面哪个描述不符合理想电压源的特点？参考答案:电流由自身决定；6.非正弦周期量的有效值与各次谐波的初相有关，该说法是？参考答案:错误7.下列说法中，正确的是？参考答案:串联谐振时阻抗最小8.如图，开关动作前电路已处于稳态，t=0时刻开关闭合，则t≥0后的【图片】=？A【图片】参考答案:-29.电路如图所示，用何种解析法求解最为简单？【图片】参考答案:结点电压法10.如图，此二端口的R参数矩阵为？【图片】参考答案:[R R;R R]11.电路如图所示，用何种等效法求解最为简单？【图片】参考答案:▲-Y/Y-▲变换12.某线性电路内包含一个独立电源和多个受控电源，若需求解某条支路的电流，则不建议采用的分析方法是？参考答案:叠加定理13.求解线性电阻一端口的等效电阻，采用等效法时应遵循的优先顺序是？参考答案:电阻串并联等效→平衡电桥→▲-Y/Y-▲变换→输入电阻14.某电阻R与电容C、电感L并联，外接正弦电压源uS，若电阻电流有效值IR=6A，电容电流有效值IC=10A，电感电流有效值IL=2A，则该电压源电流有效值Ius=？A参考答案:1015.回路电流法中独立回路的数量为？参考答案:b-n+1；16.结点电压法中可列写的独立结点电压方程的数量为？参考答案:n-1；17.下图中A结点和B结点的结点电压方程列解正确的是？【图片】参考答案:_18.下图电路所列的回路电流方程正确的是？【图片】参考答案:__19.如果用于放大小信号，集成运放应工作在？参考答案:线性区20.如图，【图片】=[2+10sin(5t)]V，iS(t)=2sin10t A，则稳态电压响应u(t)=？V【图片】参考答案:2+9.43sin(5t-45°)+2sin(10t-90°)21.已知三相对称电源线电压【图片】=380V，三角形联接时对称负载Z=6+j8 Ω，则线电流【图片】=？A参考答案:65.822.已知某相量为【图片】，假设定义正弦量和相量关系时用的是sin函数来定义，频率为50Hz，则其瞬时量形式为？参考答案:311.1sin(314t+45°)23.在RLC串联正弦交流电路，已知【图片】=【图片】=20Ω，R=20Ω，总电压有效值为220V，电感上的电压有效值为？参考答案:22024.如图，要使RL上获得最大功率，需将RL调至3Ω，由此可求得电路中的R的值为？【图片】参考答案:1Ω25.集成运算放大器输入端 u- 与输出端 uO 的相位关系为？参考答案:反相26.“‘虚短’和‘虚断’的结论对于集成运放电路总是成立”的说法是？参考答案:错误27.“受控电压源的端电压与其自身电流有关”的说法是？参考答案:错误28.互易二端口必须满足的R参数条件为？参考答案:R21=R1229.对称三相电路是指？参考答案:三相电源和三相负载均对称的电路30.如图所示，此二端口的G参数矩阵为？【图片】参考答案:[1/R -1/R;-1/R 1/R]31.RLC串联电路在【图片】时发生谐振，当频率增大到【图片】时，电路性质为？参考答案:电感性32.试判断如图所示电路是否是互易二端口和对称二端口？【图片】参考答案:否，否33.在物理可实现的电路中，以下哪些变量满足换路定则？参考答案:和34.对于理想电压源和其他元件的并联电路（病态电路除外），对外可以等效为？参考答案:理想电压源35.有关叠加原理的适用范围，下面说法中不对的是？参考答案:可计算线性电路中的功率36.图示电路，RL上可获得的最大功率为？【图片】参考答案:2W37.某非正弦周期电流电路的电压为u=[120+100sinωt+30sin(3ωt+30°)]V，电流i=[13.9+10sin(ωt+30°)+1.73sin(3ωt-30°)]A，则其三次谐波的功率为？W 参考答案:12.97538.对称正序三相电源星形联接，若相电压【图片】=100sin(ωt-60°)V，则线电压【图片】=？V参考答案:173sin(ωt-30°)39.如图，试求ab间的等效电阻。
