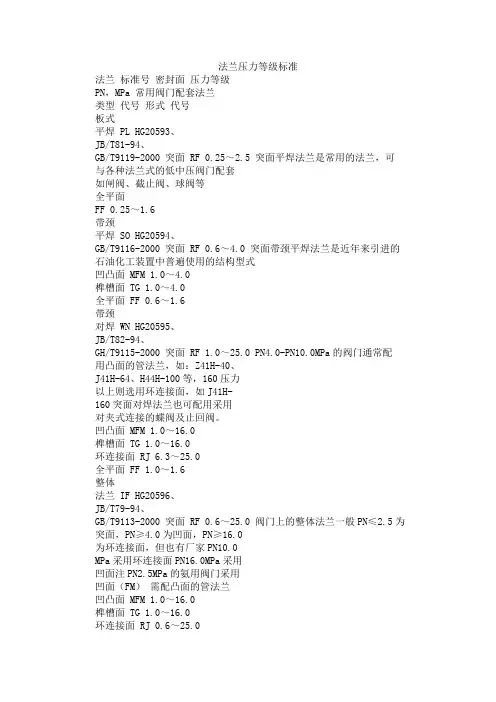

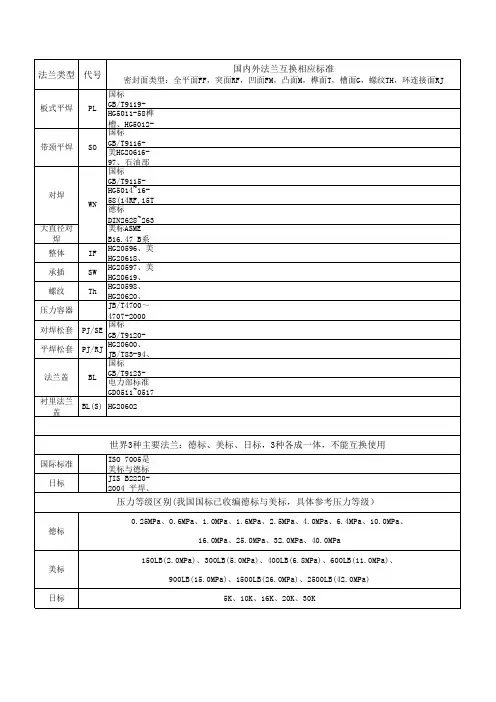

法兰压力等级标准法兰标准号密封面压力等级PN，MPa 常用阀门配套法兰类型代号形式代号板式平焊 PL HG20593、JB/T81-94、GB/T9119-2000 突面 RF 0.25～2.5 突面平焊法兰是常用的法兰，可与各种法兰式的低中压阀门配套如闸阀、截止阀、球阀等全平面FF 0.25～1.6带颈平焊 SO HG20594、GB/T9116-2000 突面 RF 0.6～4.0 突面带颈平焊法兰是近年来引进的石油化工装置中普遍使用的结构型式凹凸面 MFM 1.0～4.0榫槽面 TG 1.0～4.0全平面 FF 0.6～1.6带颈对焊 WN HG20595、JB/T82-94、GH/T9115-2000 突面 RF 1.0～25.0 PN4.0-PN10.0MPa的阀门通常配用凸面的管法兰，如：Z41H-40、J41H-64、H44H-100等，160压力以上则选用环连接面，如J41H-160突面对焊法兰也可配用采用对夹式连接的蝶阀及止回阀。

凹凸面 MFM 1.0～16.0榫槽面 TG 1.0～16.0环连接面 RJ 6.3～25.0全平面 FF 1.0～1.6整体法兰 IF HG20596、JB/T79-94、GB/T9113-2000 突面 RF 0.6～25.0 阀门上的整体法兰一般PN≤2.5为突面，PN≥4.0为凹面，PN≥16.0为环连接面，但也有厂家PN10.0MPa采用环连接面PN16.0MPa采用凹面注PN2.5MPa的氨用阀门采用凹面（FM）需配凸面的管法兰凹凸面 MFM 1.0～16.0榫槽面 TG 1.0～16.0环连接面 RJ 0.6～25.0全平面 FF 1.0～1.6承插焊 SW HG20597、GB/T9114-2000 突面 RF 1.0～10.0 近年来引进的石油人工装置中普遍使用的结构形式。

凹凸面 MFM 1.0～10.0榫槽面 TG 1.0～10.0螺纹法兰 Th HG20598、GB/T9114-2000 突面 RF 0.6～4.0 在工程建设中比较常用，安装方便不需焊接，适用DN10-DN150。

[推荐]阀门压力等级对照表阀门, 等级, 压力,对照表希望对各位海友能有所帮助。

第一章钢制阀门主体和内件材料阀门的主体是指承受介质压力的阀体、阀盖（或端盖）、闸板（或阀瓣）。

其中，阀体和阀盖（端盖）是承受介质的承压件，闸板（阀瓣）是控制介质流动的控压件。

内件是指接触介质的阀杆和闸板(阀瓣)、阀座两者的密封面。

承压件的定义是：一旦它们失效，其所包容的介质会释放到大气中的零件。

因此，所用的材料必须能在规定的介质温度、压力作用下达到相应的力学性能、耐腐蚀性和良好的冷、热加工工艺性。

大多数阀门的阀体、阀盖（端盖）、闸板（阀瓣）形状比较复杂，因此采用铸件较多，只有某些小口径阀门根据阀类的不同或特殊工况的要求采用锻件。

第一节钢制阀门的主体材料1、碳素钢碳素钢适用于非腐蚀性介质，在某些特定的条件下，例如某些有腐蚀性的介质在一定范围内的温度浓度条件下也可采用碳素钢。

碳素钢的适用温度范围：-29~425℃。

中石化标准SH 3064《石油化工钢制通用阀门选用、检验及验收》规定碳素钢制阀门的适用温度范围为-20~425℃，其下限定为-20℃的依据是GB 150《钢制压力容器》。

但当以WCB、WCC这两种钢作阀体、阀盖、闸板（阀瓣）、支架时，这两种钢的适用温度下限为-29℃。

常用的碳素钢铸件和锻件材料见表1-1。

（1）表1中WCA、WCB、WCC是按美国标准表示的牌号，ZG 205-415、ZG 250-485、ZG 275-485是按GB/T 5631铸钢牌号表示方法分别对应WCA、WCB、WCC的牌号。

UNS J02502、UNS J03002、UNS J02503是以美国金属与合金统一系统编号方法，分别对应WCA、WCB、WCC的牌号。

（2）表1中最常用的是WCB钢，其标准含碳量≤0.30%，但为了获得优良的焊接性能和力学性能，其含碳量应控制在0.25%左右。

（3）残留元素Cr、Ni、Mo、V、Cu也是必须控制并达标，其残留元素总量应≤1%，但有碳当量（CE）要求时此条不适用。

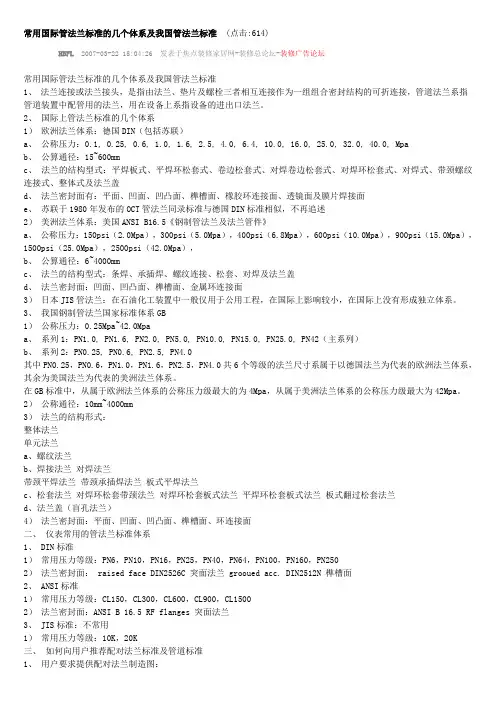

常用国际管法兰标准的几个体系及我国管法兰标准 (点击:614)HBFL 2007-03-22 15:04:26 发表于焦点装修家居网-装修总论坛-装修广告论坛常用国际管法兰标准的几个体系及我国管法兰标准1、法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可折连接，管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。

2、国际上管法兰标准的几个体系1）欧洲法兰体系：德国DIN（包括苏联）a、公称压力：0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0, Mpab、公算通径：15~600mmc、法兰的结构型式：平焊板式、平焊环松套式、卷边松套式、对焊卷边松套式、对焊环松套式、对焊式、带颈螺纹连接式、整体式及法兰盖d、法兰密封面有：平面、凹面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面e、苏联于1980年发布的OCT管法兰同录标准与德国DIN标准相似，不再追述2）美洲法兰体系：美国ANSI B16.5《钢制管法兰及法兰管件》a、公称压力：150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi（42.0Mpa），b、公算通径：6~4000mmc、法兰的结构型式：条焊、承插焊、螺纹连接、松套、对焊及法兰盖d、法兰密封面：凹面、凹凸面、榫槽面、金属环连接面3）日本JIS管法兰：在石油化工装置中一般仅用于公用工程，在国际上影响较小，在国际上没有形成独立体系。

3、我国钢制管法兰国家标准体系GB1）公称压力：0.25Mpa~42.0Mpaa、系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）b、系列2：PN0.25, PN0.6, PN2.5, PN4.0其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6个等级的法兰尺寸系属于以德国法兰为代表的欧洲法兰体系，其余为美国法兰为代表的美洲法兰体系。

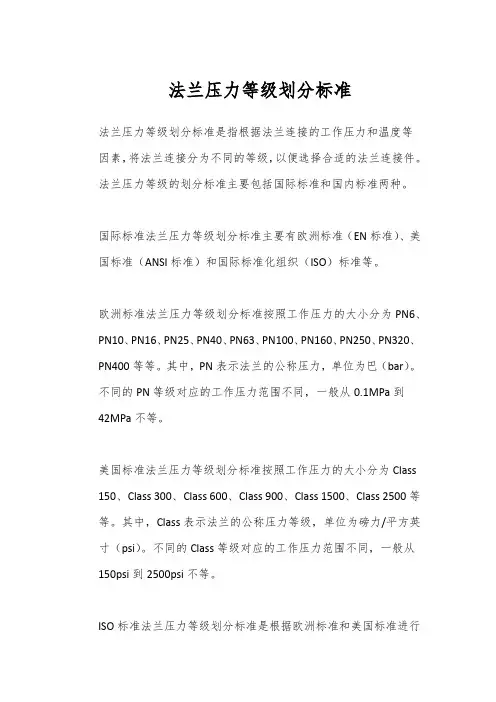

法兰压力等级划分标准法兰压力等级划分标准是指根据法兰连接的工作压力和温度等因素，将法兰连接分为不同的等级，以便选择合适的法兰连接件。

法兰压力等级的划分标准主要包括国际标准和国内标准两种。

国际标准法兰压力等级划分标准主要有欧洲标准（EN标准）、美国标准（ANSI标准）和国际标准化组织（ISO）标准等。

欧洲标准法兰压力等级划分标准按照工作压力的大小分为PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160、PN250、PN320、PN400等等。

其中，PN表示法兰的公称压力，单位为巴（bar）。

不同的PN等级对应的工作压力范围不同，一般从0.1MPa到42MPa不等。

美国标准法兰压力等级划分标准按照工作压力的大小分为Class 150、Class 300、Class 600、Class 900、Class 1500、Class 2500等等。

其中，Class表示法兰的公称压力等级，单位为磅力/平方英寸（psi）。

不同的Class等级对应的工作压力范围不同，一般从150psi到2500psi不等。

ISO标准法兰压力等级划分标准是根据欧洲标准和美国标准进行统一制定的，主要包括PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160、PN250、PN320、PN400和Class 150、Class 300、Class 600、Class 900、Class 1500、Class 2500等等。

ISO标准法兰压力等级划分标准的目的是为了在国际间实现法兰连接的互换性。

国内标准法兰压力等级划分标准主要有国家标准（GB/T标准）和行业标准（JB/T标准）等。

国家标准法兰压力等级划分标准按照工作压力的大小分为PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10、PN16、PN25、PN40、PN63、PN100、PN160、PN250、PN320、PN400、PN500、PN630、PN800、PN1000、PN1600、PN2000、PN2500等等。

阀门法兰标准
阀门法兰是连接阀门和管道的重要部件，其标准化对于保证阀门的安全、可靠运行具有重要意义。

阀门法兰标准主要包括法兰的尺寸、材质、连接方式等内容，下面将对阀门法兰标准进行详细介绍。

首先，阀门法兰的尺寸标准是指法兰的外径、内径、螺孔孔径、螺孔数量等尺寸参数，这些参数的标准化可以确保不同厂家生产的阀门和管道之间的互换性。

根据不同的工作压力和温度，阀门法兰的尺寸标准也有所不同，一般按照国际标准或行业标准进行设计和制造。

其次，阀门法兰的材质标准是指法兰的材质、强度、耐腐蚀性等参数，这些参数的标准化可以确保阀门在不同工况下的安全可靠运行。

常用的阀门法兰材质有碳钢、不锈钢、合金钢等，根据介质的不同选择合适的材质是非常重要的。

再次，阀门法兰的连接方式标准是指法兰的连接形式、密封方式、连接螺栓数量和规格等参数，这些参数的标准化可以确保阀门和管道之间的连接紧密、密封可靠。

常见的连接方式有对焊、对螺、法兰连接等，根据不同的工作条件选择合适的连接方式非常重要。

最后，阀门法兰标准的执行对于阀门的选型、设计、制造和安装都具有重要的指导意义。

只有严格按照标准要求进行设计、制造和安装，才能保证阀门在工程项目中的安全可靠运行。

总之，阀门法兰标准的制定和执行对于保证阀门和管道的安全、可靠运行具有重要意义。

只有严格按照标准要求进行设计、制造和安装，才能确保阀门在不同工况下的安全可靠运行。

希望本文对阀门法兰标准有所帮助，谢谢阅读。

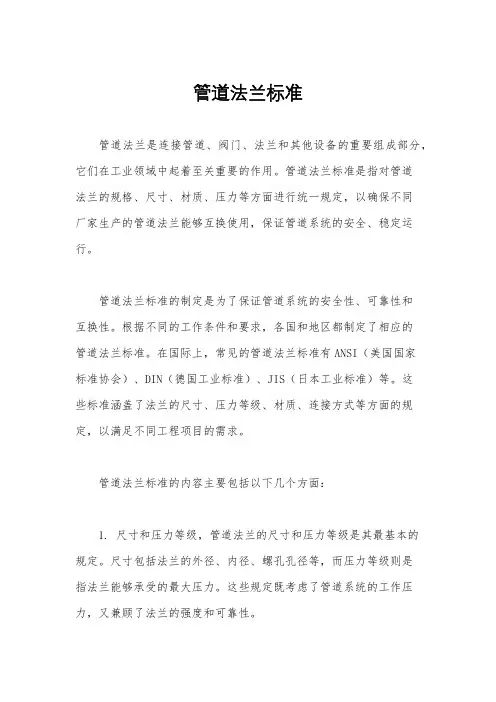

管道法兰标准管道法兰是连接管道、阀门、法兰和其他设备的重要组成部分，它们在工业领域中起着至关重要的作用。

管道法兰标准是指对管道法兰的规格、尺寸、材质、压力等方面进行统一规定，以确保不同厂家生产的管道法兰能够互换使用，保证管道系统的安全、稳定运行。

管道法兰标准的制定是为了保证管道系统的安全性、可靠性和互换性。

根据不同的工作条件和要求，各国和地区都制定了相应的管道法兰标准。

在国际上，常见的管道法兰标准有ANSI（美国国家标准协会）、DIN（德国工业标准）、JIS（日本工业标准）等。

这些标准涵盖了法兰的尺寸、压力等级、材质、连接方式等方面的规定，以满足不同工程项目的需求。

管道法兰标准的内容主要包括以下几个方面：1. 尺寸和压力等级，管道法兰的尺寸和压力等级是其最基本的规定。

尺寸包括法兰的外径、内径、螺孔孔径等，而压力等级则是指法兰能够承受的最大压力。

这些规定既考虑了管道系统的工作压力，又兼顾了法兰的强度和可靠性。

2. 材质和制造标准，管道法兰的材质和制造标准直接影响其耐腐蚀性、耐高温性和机械性能。

常见的法兰材质包括碳钢、不锈钢、合金钢等，它们的选用需符合相应的材质标准，以保证法兰的质量和可靠性。

3. 连接方式和密封结构，管道法兰的连接方式通常包括对焊、螺纹连接、法兰连接等，而密封结构则包括平面密封、凸缘密封、槽口密封等。

这些规定旨在确保法兰连接的牢固性和密封性，以防止泄漏和故障。

4. 检验和试验，管道法兰的检验和试验是保证其质量和性能的重要环节。

各个标准对法兰的外观检查、尺寸测量、压力试验等方面都有详细规定，以确保法兰符合相应的标准要求。

总的来说，管道法兰标准的制定是为了保证管道系统的安全、可靠运行。

遵循相应的标准选用和安装管道法兰，不仅可以降低管道系统的故障率和维护成本，还可以保护环境和人身安全。

因此，在工程项目中，必须严格按照管道法兰标准进行选择和使用，以确保管道系统的正常运行和安全性。

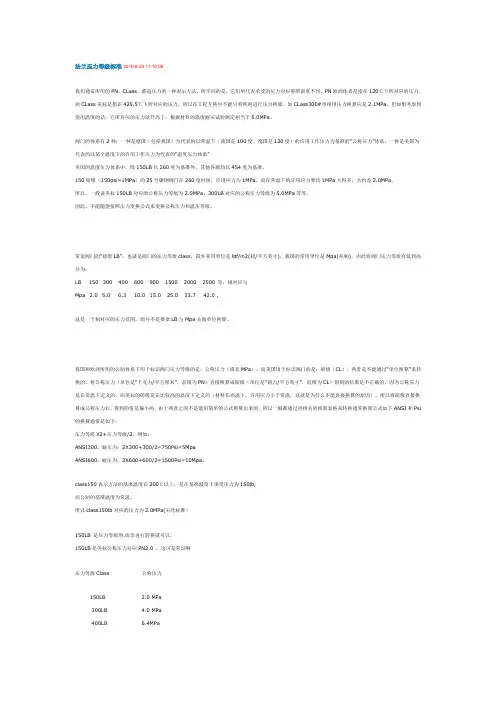

法兰压力等级标准2010-8-24 11:10:08我们通常所用的PN，CLass，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。

所以在工程互换中不能只单纯的进行压力换算，如CLass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。

阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。

一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。

150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。

所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等。

因此，不能随便按照压力变换公式来变换公称压力和温压等级。

常说阀门的“磅级LB”，也就是阀门的压力等级class，国外常用单位是lbf/in2(磅/平方英寸)，我国的常用单位是Mpa(兆帕)，由此将阀门压力等级有低到高分为：LB 150 300 400 600 900 1500 2000 2500 等，相对应与Mpa 2.0 5.0 6.3 10.0 15.0 25.0 33.7 42.0 ,这是一个相对应的压力范围，而并不是要拿LB与Mpa去做单位换算。

我国和欧洲所用的公制体系下用于标识阀门压力等级的是：公称压力（或者MPa）。

而美国用于标识阀门的是：磅级（CL）。

两者是不能通过“单位换算”来转换的。

将公称压力（单位是“千克力/平方厘米”，前缀为PN）直接换算成磅级（单位是“磅力/平方英寸”，前缀为CL）得到的结果是不正确的。

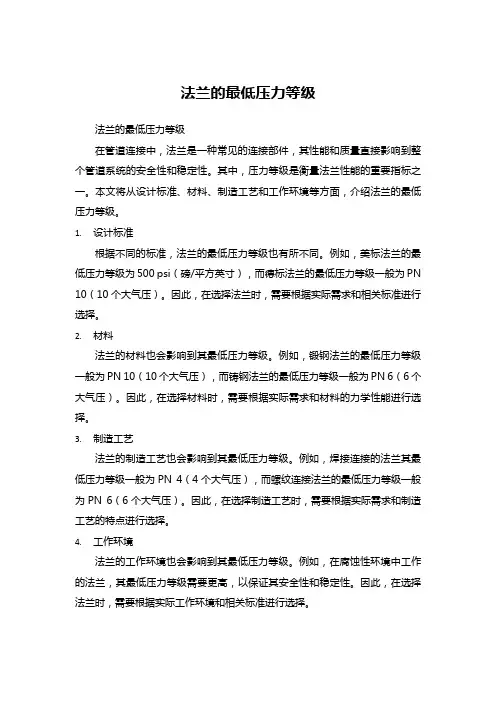

法兰的最低压力等级
法兰的最低压力等级
在管道连接中，法兰是一种常见的连接部件，其性能和质量直接影响到整个管道系统的安全性和稳定性。

其中，压力等级是衡量法兰性能的重要指标之一。

本文将从设计标准、材料、制造工艺和工作环境等方面，介绍法兰的最低压力等级。

1.设计标准
根据不同的标准，法兰的最低压力等级也有所不同。

例如，美标法兰的最低压力等级为500 psi（磅/平方英寸），而德标法兰的最低压力等级一般为PN 10（10个大气压）。

因此，在选择法兰时，需要根据实际需求和相关标准进行选择。

2.材料
法兰的材料也会影响到其最低压力等级。

例如，锻钢法兰的最低压力等级一般为PN 10（10个大气压），而铸钢法兰的最低压力等级一般为PN 6（6个大气压）。

因此，在选择材料时，需要根据实际需求和材料的力学性能进行选择。

3.制造工艺
法兰的制造工艺也会影响到其最低压力等级。

例如，焊接连接的法兰其最低压力等级一般为PN 4（4个大气压），而螺纹连接法兰的最低压力等级一般为PN 6（6个大气压）。

因此，在选择制造工艺时，需要根据实际需求和制造工艺的特点进行选择。

4.工作环境
法兰的工作环境也会影响到其最低压力等级。

例如，在腐蚀性环境中工作的法兰，其最低压力等级需要更高，以保证其安全性和稳定性。

因此，在选择法兰时，需要根据实际工作环境和相关标准进行选择。

总之，法兰的最低压力等级是衡量其性能的重要指标之一，需要根据实际需求和相关标准进行选择。

同时，在设计、选材、制造和使用过程中，也需要考虑到法兰的压力等级要求，以保证整个管道系统的安全性和稳定性。

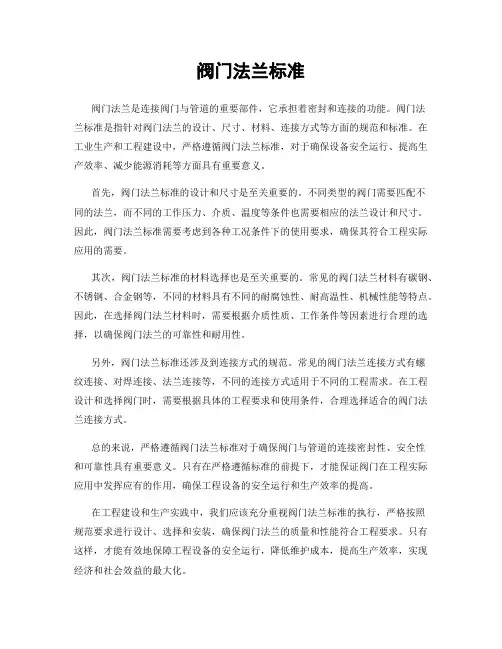

阀门法兰标准阀门法兰是连接阀门与管道的重要部件，它承担着密封和连接的功能。

阀门法兰标准是指针对阀门法兰的设计、尺寸、材料、连接方式等方面的规范和标准。

在工业生产和工程建设中，严格遵循阀门法兰标准，对于确保设备安全运行、提高生产效率、减少能源消耗等方面具有重要意义。

首先，阀门法兰标准的设计和尺寸是至关重要的。

不同类型的阀门需要匹配不同的法兰，而不同的工作压力、介质、温度等条件也需要相应的法兰设计和尺寸。

因此，阀门法兰标准需要考虑到各种工况条件下的使用要求，确保其符合工程实际应用的需要。

其次，阀门法兰标准的材料选择也是至关重要的。

常见的阀门法兰材料有碳钢、不锈钢、合金钢等，不同的材料具有不同的耐腐蚀性、耐高温性、机械性能等特点。

因此，在选择阀门法兰材料时，需要根据介质性质、工作条件等因素进行合理的选择，以确保阀门法兰的可靠性和耐用性。

另外，阀门法兰标准还涉及到连接方式的规范。

常见的阀门法兰连接方式有螺纹连接、对焊连接、法兰连接等，不同的连接方式适用于不同的工程需求。

在工程设计和选择阀门时，需要根据具体的工程要求和使用条件，合理选择适合的阀门法兰连接方式。

总的来说，严格遵循阀门法兰标准对于确保阀门与管道的连接密封性、安全性和可靠性具有重要意义。

只有在严格遵循标准的前提下，才能保证阀门在工程实际应用中发挥应有的作用，确保工程设备的安全运行和生产效率的提高。

在工程建设和生产实践中，我们应该充分重视阀门法兰标准的执行，严格按照规范要求进行设计、选择和安装，确保阀门法兰的质量和性能符合工程要求。

只有这样，才能有效地保障工程设备的安全运行，降低维护成本，提高生产效率，实现经济和社会效益的最大化。

因此，阀门法兰标准的重要性不言而喻，我们应该加强对阀门法兰标准的学习和理解，不断提高对阀门法兰标准的执行力度，为工程设备的安全运行和生产效率的提高做出积极的贡献。

希望通过本文的介绍，能够引起大家对阀门法兰标准重要性的重视，推动阀门法兰标准在工程实践中的全面执行。

中石化化工部机械部标准老标准老标准DIN ГОСТ系列1(ANSI体系)系列2(DIN体系)DIN系列ANSI系列第一系列第二系列系列标准系列标准PN= 1kg/cm2PN=1barPN=0.1MPaPN=2bar2KPN=2.5bar PN= 0.25MPa PN= 0.25MPaPN= 0.25MPa PN= 0.25MPa PN= 2.5kg/cm2PN= 2.5kg/cm2PN=2.5barPN=0.25MPa5KPN=6barPN= 0.6MPaPN= 0.6MPaPN= 0.6MPa PN= 0.6MPa PN= 6kg/cm2PN= 6kg/cm2PN=6bar PN=0.6MPa PN=10bar PN= 1.0MPa PN= 1.0MPa PN= 1.0MPa PN= 1.0MPa PN= 1.0MPa PN= 10kg/cm2PN= 10kg/cm2PN=10barPN=1.0MPa 公公公公公10K称称称称称PN=16bar PN= 1.6MPaPN= 1.6MPaPN= 1.6MPa PN= 16kg/cm2PN= 16kg/cm2PN=16barPN=1.6MPa压压压压压16K PN=20barPN= 2.0MPaPN= 2.0MPaPN=Class 150ib (2.5MPa)力力力力力20K PN=25bar PN= 2.5MPa PN= 2.5MPaPN= 2.5MPa PN= 2.5MPa PN= 25kg/cm2PN= 25kg/cm2PN=25barPN=2.5MPa 及及及及及连连连连连30K PN=40bar PN= 4.0MPaPN= 4.0MPaPN= 4.0MPa PN= 4.0MPa PN= 40kg/cm2PN= 40kg/cm2PN=40barPN=4.0MPa接接接接接40K PN=50barPN= 5.0MPaPN= 5.0MPaPN=Class 300ib (5MPa)尺尺尺尺尺PN= 6.3MPaPN= 6.3MPa PN= 6.3MPa寸寸寸寸寸63K PN= 64kg/cm2PN= 64kg/cm2PN=64bar PN=6.4MPa与与与与与PN= 6.8MPaPN=Class 400ib (6.8MPa)美德美德美PN= 10.0MPa PN= 10.0MPa PN= 10.0MPa PN= 10.0MPa PN= 10.0MPaPN= 100kg/cm2PN=100barPN=Class 600ib (10MPa)PN=10.0MPa国国国国国PN=110bar 一一一一一PN=150barPN= 15.0MPaPN= 15.0MPaPN=Class 900ib (15MPa)致致致致致PN= 16.0MPaPN= 16.0MPa PN= 160kg/cm2PN=160bar PN=16.0MPa PN= 20.0MPaPN= 200kg/cm2PN=20.0MPaPN= 25.0MPaPN=250bar PN=Class 1500ib (25MPa)PN=260barPN=320bar PN=400barPN=420bar PN= 42.0MPa PN=Class 2500ib (42MPa)HG 5003_5028_58JB 75-86-59JPI TS-15NF M87NF E29根据《仪表工常用数据手册》（化学工业出版社2000年4月版）内容整理 徐洪 2005-5　B 16.5 (1988)BS 4504BS 1560JIS B 2201~2217GB9112-9131-86机械部标准JB/T 74-90-94化工部工程建设标准HGJ 44-76-91SH 3406-92ISO7005-1(1992)国际标准德国美国管 法 兰 压 力 等 级 标 准国家标准英国法国日本原苏联。

阀门压⼒等级对照表阀门压⼒等级对照表阀门, 等级, 压⼒,对照表阀门型号编制⽅法阀门型号编制⽅法主要参照JB 308-1975标准，同时吸收了有关标准对型号编制的规定。

这⼀编制⽅法适⽤于⼯业管道的闸阀、截⽌阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、⽌回阀、安全阀、减压阀、疏⽔阀。

阀门的型号编制⽅法（JB 308-1975）（1）类型代号⽤汉语拼⾳字母表⽰（阀门类型代号）注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼⾳字母“D”、“B”和“W”。

（2）传动⽅式代号⽤阿拉伯数字表⽰（阀门传动⽅式代号）注：1.⼿轮、⼿柄和扳⼿传动以及安全阀、减压阀、疏⽔阀省略本代号。

2.对于⽓动或液动，常开式⽤6K、7K表⽰；常闭式⽤6B、7B表⽰；⽓动带⼿动⽤6S表⽰；防爆电动⽤“9B”表⽰。

（3）连接形式代号⽤阿拉伯数字表⽰（阀门连接形式代号）注：焊接包括对焊和承插焊。

(4-1）结构形式代号⽤阿拉伯数字表⽰（闸阀结构形式代号）（4-2）截⽌阀和节流阀结构形式代号(4-3)球阀结构形式代号 (4-4)蝶阀结构形式代号 (4-5)隔膜阀结构形式代号(4-6)旋塞阀结构形式代号 (4-7)⽌回阀和底阀阀结构形式代号 (4-8)减压阀结构形式代号(4-9)疏⽔阀结构形式代号(4-10)安全阀结构形式代号注：杠杆式安全阀在类型代号前加“G”汉语拼⾳字母。

公称压⼒数值按JB 74-1994《管理附件公称压⼒试验压⼒和⼯作压⼒》的规定。

⽤于电站⼯业的阀门，当介质最⾼温度超过530℃时，按JB 74-1994第五条的规定标准⼯作压⼒。

1.阀门类型根据管路系统设计的需要或阀门的作⽤、功能和安装位置等选定阀类，并应核对阀的设计制造标准。

2.传动⽅式根据阀门参数、功能要求和⼯作环境等实际使⽤条件的需要选择。

我公司⽣产的阀门可按客户在订货合同中写明所选定的驱动装置型号及⽣产⼚家配装⼿动、电动、液动、⽓动和电动执⾏机构等各类传动装置。

压力管道设计常用法兰标准《压力管道设计常用法兰标准》
嘿呀，大家知道不，在压力管道设计这个领域里呀，法兰标准那可是相当重要滴！
就说我之前碰到过这么一件事儿吧。

有一次我去一个工厂参观，看到那些工人们正在安装压力管道呢。

我就好奇地凑过去看，哇，那各种管道和法兰连接在一起，看着就挺复杂的。

我就问旁边的师傅，这些法兰都有啥标准呀。

师傅特别耐心地给我解释，说不同的压力、温度、介质都得用特定的法兰标准，不然出问题可就麻烦啦。

我看着那些法兰，有的大，有的小，形状也不太一样。

师傅说，就像我们人穿衣服一样，得合身才行，法兰和管道也得匹配好。

然后他还指给我看，这个是啥标准的，那个又是啥标准的。

我当时就觉得，哇，原来这里面有这么多门道呢！
后来我回来后，就对压力管道设计常用的法兰标准特别感兴趣，还专门去查了很多资料。

我发现呀，这些标准真的是保障压力管道安全可靠运行的关键呢。

要是没有合适的法兰标准，那压力管道说不定啥时候就出问题啦，那可不得了。

所以呀，可别小看了这些法兰标准，它们可是压力管道设计中不可或缺的一部分呢！就像我们生活中的各种规矩一样，虽然有时候觉得有点麻烦，但都是为了让一切更有序、更安全呀！好啦，这就是我对压力管道设计常用法兰标准的一点小感受啦！。

法兰压力等级对照表
法兰压力等级对照表是指相同类型的法兰压力等级之间的对比和转换，定义了法兰压力等级之间的关联、改变要求，从而为接口设备运用提
供了技术支持。

首先要了解法兰压力等级的分类。

法兰压力等级对应的相关压力等级
有国家标准GB/T91-1999、GB/T13927-92和国际标准ANSI B16.5、ANSI B16.47等。

他们的分类方式不同，但都分为四级，除国际标准ANSI B16.5中的第四级外，其余等级均为三级。

因此，根据不同标准，法兰压力等级可分为国家标准法兰压力等级和国际标准法兰压力等级
两种。

而后可以考虑对比法兰压力等级之间的差异。

同样，这意味着国家标
准和国际标准中的等级之间也存在差异。

比如，典型的国际标准中的150LB等级相当于国家标准中的PN1.6等级，而国际标准300LB等级则相当于国家标准的PN3.2等级。

此外，由于国家标准和国际标准只分
三级，而国际标准还有第四级，因此，国家标准中的PN4.0等级相当
于国际标准中的600LB等级。

最后就是如何将法兰压力等级之间的转换实现。

由于不同国家和国际
标准中的法兰压力等级存在差异，因此，根据不同的需要，可以实现
上述的转换，以满足一些设备的使用要求。

比如，对于国际标准的
150LB等级，可以采用Pn4.0等级的法兰替代，以满足使用要求。

由此可见，法兰压力等级对照表是一张比较实用的表格，用于简化客
户在购买接口设备时所需了解的繁琐信息，为客户节约时间和费用，
提供了技术支持。

法兰阀门标准工业管道标准工业管道的基本识别色、识别符号和安全标识 GB7231-2003浆体长距离管道输送工程设计规程 CECS98:98-97 工业金属管道工程施工及验收规范 GB50235工业设备及管道绝热工程设计规范 GB50264-97管道工程结构常用术语 CECS83:96二甲苯型不饱和聚酯树脂防腐蚀工程技术规程 CECS73:95输气管道工程设计规范 GB50251-94输油管道工程设计规范 GB50253-94工业金属管道工程质量检验评定标准 GB50184-93工业设备及管道绝热工程质量检验评定标准 GB50185-93混凝土输送管型式与尺寸 JJ83-91埋地输油输气钢管道结构设计规范 CECS15:90工业设备及管道绝热工程施工及验收规范 GBJ126-89呋喃树脂防腐蚀工程技术规程 CECS01:88建筑安装工程质量检验评定标准工业管道安装工程 TJ307-77管道、容器、设备结构用管GB/T8162-1999 用于制造管道、容器、设备、管件及钢结构Q/CG46.2-1996 适用于结构用一般无缝钢管等 .流体输送用管 :GB/T8163-1999 用于石油、天然气远程输送以及其他流体输送Q/CG46.1-1996 适用于输送流体用一般无缝钢管等.锅炉管:GB3087-1999 GB5310-1995 用于低中压、高压及其以上压力锅炉的水冷壁、省煤器、再热器、过热器及蒸汽管道的制造.船用管 :GB/T5312-1999 用于船用锅炉、过热器及级压力系管道的制造.钻杆:API SPEC 5D、API SPEC 7 用于钻井.管线管 :API SPEC 5L 用于石油、天然气工业中的气、水、油输送 .地质钻探用管:YB235 用于地质钻探.油套管: API SPEC 5CT、API SPEC 5B 用于油井中抽取石油或天然气。

套管用作油气井的井壁 .石油裂化管:GB9948-1988 用于制造石油精炼厂的炉管、热交换器管和管道 . 化肥设备用高压管: GB6479-1986 用于制造高压化工设备和管道用.钢管用/突面RF/对焊法兰压力等级适用范围(摘要于:国标GB/T 9112-2000《钢制管法兰》)国内常用的标准体系简介:石油化工行业应用标准体系:等效采用ISO4200标准，故当DN?1100mm时，它能够与ANSI B36.10/36.19管子标准配套使用，基本上属于“大外径系列”。

法兰的压力等级法兰的压力等级依据ASME B16.5，钢法兰有7个压力等级：Class150 - 300 - 400 - 600 - 900 - 1500 - 2500法兰的压力等级很明确，Class300的法兰能承受比Class150更大的压力，因为Class300的法兰需要由更多的材料来制造，从而可以抵挡更大的压力。

但是，法兰的受压能力受多种因素的影响。

法兰的压力等级用磅来表示，一个压力等级有不同的表示方法。

比如：150Lb 、 150Lbs、150# 和Class150 的意思是一样的。

压力等级举例温度不同，法兰的承压能力也不同。

温度上升，法兰的承压能力随之下降。

举例来说，Class150的法兰在常温下承压能力为270PSIG，在400℉的承压能力为180 PSIG，在600℉的承压能力为150 PSIG，在800℉的承压能力为75 PSIG。

换句话说，当压力下降时，允许温度上升，反之亦然。

由于法兰可由不同的材料制造，比如不锈钢、铸铁、球墨铸铁，碳钢等等，每一种材料都有不同的压力等级。

下图是一个NPS12的法兰示例，大家可以看到，法兰内孔和突面的直径都是相同的。

但是，法兰的外径、螺栓孔中心圆直径、螺栓孔直径随着压力等级的增大而变大。

螺栓孔的数量和直径分别是：CL 150 - 12 x 25.4 CL 300 - 16 x 28.6 CL 400 - 16 x 34.9 CL 600 - 20 x 34.9 CL 900 - 20 x 38.1 CL 1500 - 16 x 54 CL 2500 - 12 x 73压力温度额定值-举例压力-温度额定值是指材料和等级在额定温度（摄氏度）下的最高允许工作表压（压力单位为Bar）。

对于中间温度，允许采用直线性插入法确定。

但是法兰级别之间不允许插入。

如果法兰接头的螺栓和垫片符合相关限定条件，而且法兰接头的找正和装配符合优良规程，则这样的法兰接头可适用于压力-温度的额定值。
