螺栓长度计算

普通螺纹长度计算
普通螺母要求螺栓要伸出螺母2～3扣，即螺牙外露2～3丝。

普通螺螺纹长度计算公式为：L计=L1+△L，其中L1是连接板层总厚度（mm），△L是附加长度(mm），具体计算方法如下：附加长度△L的计算公式为：△L=m+2s+ip：
m——单个螺母的厚度（mm)；
s——垫片的厚度(mm)，若果是1平垫加1弹簧垫则2S是平垫加弹簧垫的厚度；
i——变量;当L1≤70mm时，i取值为2,当L1>70mm时为，i取值为3;
p——螺纹的螺距(mm)。

根据以上公式计算出螺栓的计算长度；
根据计算长度确定螺纹的实际长度——L实。

当L1≤70mm时，按螺栓长度以5mm为一个规格的规定，将其个位数按2舍3入、7舍8入的原则，计算出实际长度L实；当L计>70mm 时，可按螺栓长度以10mm为一个规格的规定，将其个位数按4舍5入的原则，计算出实际长度L实。

螺栓副个部件名称如下图1：
图1:螺栓副部件图
以图2为例计算螺杆长度，计算过程如下：
取连接板总层厚度L1=70mm；
螺母厚度m=10.8mm；
采用双平垫，垫片厚度S=2mm；
因L1=70mm所以i=2；
螺纹直径p=1.25mm；
带上公式△L=m+2s+ip可得△L=10.8+2×2+2×1.25=17.3mm
由L计=L1+△L
可得L计=70+17.3=87.3即L计70mm，将其个位数按4舍5入的原则，个位数是7，则按10mm的规格取入，L实=90mm。

其它情况按以上步骤带入相应参数进行计算即可。

图2：M12 螺杆长度计算。

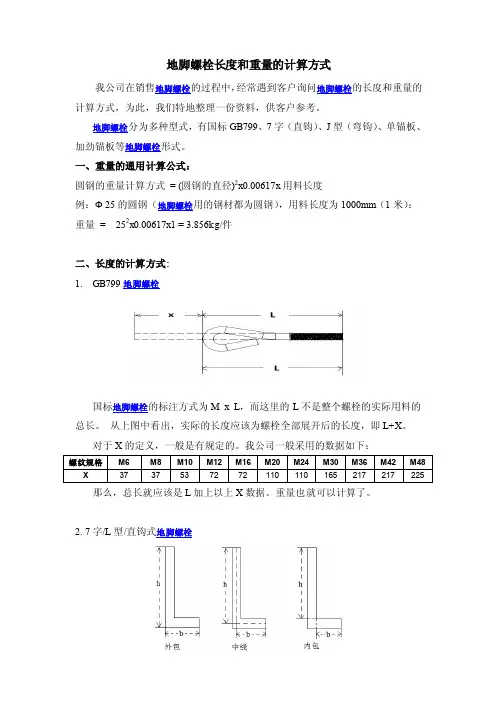

地脚螺栓长度一般计算
地脚螺栓长度及计算方法如下：
以从基础面开始依次叠加，地脚螺栓长度等于垫铁厚度加设备底板厚度加一个螺母厚度加一个螺母厚度加预留的两个丝扣长度。

这是一般计算方法，有的设备基础是双层底板，比如塔器，地脚螺栓要特别加长。

地脚螺栓直接埋入混凝土基础的深度一般为30倍的螺栓直径。

对不重要的设备不考虑倾覆力矩时，可采用20倍的螺栓直径。

对于塔类设备的地脚螺栓，要求埋入深度为30倍的螺栓直径。

再加上设备底板厚、垫片、螺母等可大约估算螺栓长度。

地脚螺栓长度是指公称长度，一般是螺栓的可用螺栓。

地脚螺栓一般可分为固定地脚螺栓、活动地脚螺栓、胀锚地脚螺栓和粘接地脚螺栓。

地脚螺栓长度及重量的计算方式地脚螺栓是用于固定建筑物基础的一种螺栓，通常由螺栓本体、垫圈和螺母组成。

地脚螺栓的长度和重量计算方式与螺纹长度、直径、材料和标准有关。

下面将详细介绍地脚螺栓长度和重量的计算方法。

地脚螺栓的长度计算方式：地脚螺栓的长度计算主要取决于以下几个因素：基础深度、连接件厚度、连接件数量和螺栓穿透深度。

1.基础深度：地脚螺栓的长度必须足够保证其在混凝土基础中有足够的锚固力，一般建议地脚螺栓的深度不小于基础深度的3倍。

2.连接件厚度：螺纹连接部件的厚度也需要考虑在螺栓长度的计算中。

连接件的厚度一般包括支撑件、垫圈等部件的厚度，需要加上这些连接件的厚度。

3.连接件数量：如果是多个螺栓同时用于固定一个连接件，那么螺栓长度需要计算多个螺栓的总长度。

4.螺栓穿透深度：螺纹长度是指螺纹部分穿透的深度，一般要求至少穿透螺纹直径的2倍深度，确保较好的锚固效果。

地脚螺栓的重量计算方式：地脚螺栓的重量计算主要取决于以下几个因素：螺栓的直径、螺栓的材料和标准。

1.螺栓的直径：螺栓的直径对其重量有很大影响，通常地脚螺栓的直径是根据具体的工程要求和设计规范来确定的。

2.螺栓的材料：螺栓的重量还与其材料的密度有关，一般地脚螺栓采用高强度钢材料制成，常见的材料包括碳钢、合金钢等。

3.螺栓的标准：螺栓的重量还与其所属的标准有关，通常地脚螺栓需要符合相关的国家或行业标准。

不同的标准对地脚螺栓的尺寸和重量有不同的要求。

一般来说，地脚螺栓的重量可以通过以下方法进行估算：1.根据标准规范查找螺栓的重量：可以通过查询相关的国家或行业标准手册，找到对应规格螺栓的重量。

2.根据螺栓的体积和密度计算：螺栓的体积可以通过计算其截面面积乘以螺栓长度来得到，然后乘以材料的密度，可以得到近似的螺栓重量。

需要注意的是，地脚螺栓的长度和重量计算一般都是根据工程设计规范和标准来确定的，具体的计算方法和数值应根据具体情况进行确定。

总结起来，地脚螺栓的长度和重量的计算方式涉及多个因素，包括基础深度、连接件厚度、连接件数量、螺纹长度、直径、材料和标准等。

给你一个大六角高强螺栓的长度计算办法：
高强度螺栓的长度L应符合设计要求或按下式计算确定：
L=L′+△L (1)
式中L′───连接板层总厚度（mm）；
△L ───附加长度（mm），
△L=m+2s+ip (2)
其中m───高强度螺母公称厚度（mm）；
s───高强度垫圈公称厚度（mm）；
i───当L≤100mm时，i=2；当L＞100mm时，i=3；
p───螺纹的螺距（mm）。

表4.2.12 高强度螺栓附加长度△L（mm）
螺栓公称直径M12 M16 M20 M22 M24 M27
M30
高强度螺母公称厚度12.0 16.0 20.0 22.0 24.0 27.0 30.0
高强度垫圈公称厚度 3.0 4.0 4.0 5.0 5.0 5.0 5.0
螺纹的螺距 1.75 2.0 2.5 2.5 3.0 3.0 3.5
大六角头高强度螺栓附加长度23.0 30.0 35.5 39.5 43.0 46.0 50.5
根据公式（1）计算所得值，当L≤100mm时，可按螺栓长度以5mm为一个规格的规定，将其个位数按2舍3入、7舍8入的原则，计算出使用长度；当L＞100mm时，可按螺栓长度以10mm为一个规格的规定，将其个位数按4舍5入的原则，计算出使用长度。

12228mm 16
35mm 55.2选择M12 ×35螺栓选择M22 ×6024mm 33夹紧厚度：选择型号：
("12"、"16"或"20"）螺杆计算长度：要求丝口≥：
螺杆计算长度：要求丝口≥：说明：M12×35普通螺栓在书中没有这种规格，但工程中常常用到，所以此处有这种
注意：以下各公式黑色部分为公式，不可修改，不要填入数值，否则会造成错误，无
夹紧厚度：二、常用大六角高强螺栓(10.9S 选择型号：一、常用六角头普通螺栓
可计算的螺
栓型号有：M12、M16、
M20，填入无
效数字公式
将不计算。

欢迎使用！
20mm
40mm mm
69.9mm 螺栓
选择M20 ×70螺栓mm 21mm 有这种规格。

螺杆计算长度：要求丝口≥：误，无法真确使用三、常用扭剪型高强螺栓(10.9S)选择型号：("16"、"20"、"22"、"24"）夹紧厚度：("16"、"20"、"22"、"24"）10.9S)
可计算的螺栓型号有： M16、M20、M22、M24。

填入无效数时公式将不计算。

欢迎使用！ 可计算的螺栓型号有： M16、M20、M22、M24。

填入无效数时公式将不计算。

欢迎使用！。

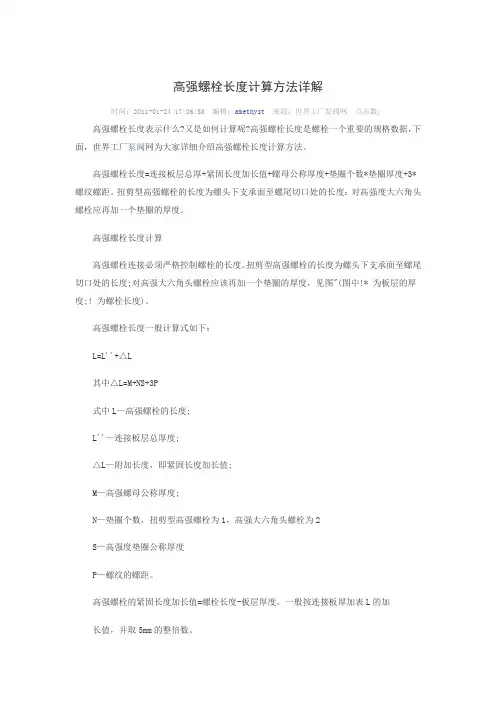

高强螺栓长度计算方法详解
时间：2011-01-24 17:06:55 编辑：amethyst来源：世界工厂泵阀网点击数：高强螺栓长度表示什么?又是如何计算呢?高强螺栓长度是螺栓一个重要的规格数据，下面，世界工厂泵阀网为大家详细介绍高强螺栓长度计算方法。

高强螺栓长度=连接板层总厚+紧固长度加长值+螺母公称厚度+垫圈个数*垫圈厚度+3*螺纹螺距。

扭剪型高强螺栓的长度为螺头下支承面至螺尾切口处的长度：对高强度大六角头螺栓应再加一个垫圈的厚度。

高强螺栓长度计算
高强螺栓连接必须严格控制螺栓的长度。

扭剪型高强螺栓的长度为螺头下支承面至螺尾切口处的长度;对高强大六角头螺栓应该再加一个垫圈的厚度，见图"(图中!* 为板层的厚度;! 为螺栓长度)。

高强螺栓长度一般计算式如下：
L=L''+△L
其中△L=M+NS+3P
式中L—高强螺栓的长度;
L''—连接板层总厚度;
△L—附加长度，即紧固长度加长值;
M—高强螺母公称厚度;
N—垫圈个数，扭剪型高强螺栓为1，高强大六角头螺栓为2
S—高强度垫圈公称厚度
P—螺纹的螺距。

高强螺栓的紧固长度加长值=螺栓长度-板层厚度。

一般按连接板厚加表L的加
长值，并取5mm的整倍数。

普通螺栓连接长度计算方法
嘿，朋友们！今天咱就来讲讲普通螺栓连接长度计算方法，这可太重要啦！
比如说，你想想看，一座大桥的建造，那得靠多少螺栓把各个部分紧紧连接在一起啊！要是螺栓连接长度没算对，那后果简直不堪设想，这可不是开玩笑的呀！咱可不能让大桥摇摇晃晃的不是？所以啊，学会这个计算方法真的超级关键！
计算普通螺栓连接长度，首先咱得搞清楚几个关键因素。

就像你要做一道美味的菜，得知道需要哪些食材一样。

螺栓的直径就像是菜里的盐，不能太多也不能太少，不然味道就不对啦。

还有连接的板厚，这就好像菜的分量，得搭配好才行呢。

咱来举个例子啊，假如你要组装一个架子，用了比较厚的板子，那螺栓长度是不是就得长一些才能穿透板子并且牢牢固定住呀？这就跟你挑衣服一样，得选合身的嘛。

然后呢，还有一些其他因素也不能忽视哦。

比如螺栓的材质啦，不同材质的强度可不一样呢。

这就好比不同品牌的汽车，性能各有不同。

有人可能会说：“哎呀，这么麻烦呀！”嘿，别嫌麻烦呀，这可是为了保证安全和质量呢！要是稀里糊涂地弄，最后出了问题，那可就糟糕啦！
其实呀，只要你认真去理解，这个计算方法并不难。

就像解一道有趣的谜题一样，当你解开了，会特别有成就感呢！
所以啊，大家一定要重视普通螺栓连接长度的计算，别小瞧了它，这可是关系到很多大工程、小物件稳固的关键呀！掌握了它，你就能像个厉害的工程师一样，把一切都连接得稳稳当当的！。

高强螺栓长度计算
高强螺栓长度计算是根据螺栓使用的标准和要求进行计算的，通常
涉及到以下几个因素：
1. 螺栓类型：根据不同的螺栓类型，其长度计算方法也会有所不同，如普通螺栓、高强度螺栓、膨胀螺栓等。

2. 要连接的零件厚度：螺栓连接通常需要穿过两个或多个零件，所
以需要确定每个零件的厚度。

3. 补偿因素：螺栓连接时，通常需要考虑到一些额外的因素，如垂
直度、螺纹长度、螺栓伸长量等，这些都需要在计算时进行考虑。

4. 直接拉伸长度：根据连接的两个零件厚度和补偿因素，可以计算
出螺栓直接拉伸的长度。

5. 高度裕量：为了确保连接的可靠性和安全性，通常会给出一个高
度裕量值，即螺栓的额外长度。

总之，高强螺栓长度的计算需要根据具体螺栓和连接要求进行，通常需要参考相关标准和规范来确定。

在实际应用中，建议咨询专业人士或参考相关手册和技术资料进行准确计算。

常用截面及螺栓长度计算在工程设计中，常常需要计算截面的尺寸和螺栓的长度。

以下是常用截面及螺栓长度计算的一些方法和公式。

1.矩形截面的计算：矩形截面的尺寸常用矩形包括长方形和正方形。

其计算方法如下：长方形截面：设矩形截面的宽度为b，高度为h，则截面面积A=b*h。

常见的应用是在梁和柱的计算，根据承载力计算截面的尺寸。

正方形截面：设正方形截面的边长为a，则截面面积A=a^22.圆形截面的计算：圆形截面常用于管道和轴类的计算。

圆形截面：设圆形截面的直径为d，则截面半径r=d/2截面面积A=π*r^23.T形截面的计算：T形截面常用于梁的计算。

T形截面：设T形截面的上翼板宽度为bt，下翼板宽度为bb，翼板厚度为t，腹板厚度为h，则截面面积A = bt * t + bb * t + h * t。

4.I形截面的计算：I形截面常用于梁的计算。

I形截面：设I形截面的上翼板宽度为bt，下翼板宽度为bb，翼板厚度为t，腹板厚度为h，则截面面积A = bt * t + bb * t + 2 * h * t。

5.椭圆截面的计算：椭圆截面常用于管道和轴类的计算。

椭圆截面：设椭圆截面的长半径为a，短半径为b，则截面面积A=π*a*b。

6.螺栓长度的计算：螺栓长度的计算通常需要根据相关标准和设计要求进行。

常见的计算方法包括以下几个步骤：-确定螺栓的标称直径d。

- 根据连接件的尺寸和要求，确定螺栓的贯穿长度lt和螺栓的松切面长度lf。

- 计算螺栓的有效长度le = lt - lf。

-根据设计要求和标准规定，确定螺栓的预紧力和间距。

-根据螺栓的材料和预紧力计算螺栓的系数。

-根据螺栓的系数和预紧力，计算螺栓的拉伸长度l。

- 最终的螺栓长度为lb = lt - l。

总结：截面和螺栓长度的计算在工程设计中是非常重要的一部分。

对于不同的截面形状和连接要求，需要采用相应的计算方法和公式。

通过合理的计算，可以确保截面的强度和稳定性，以及螺栓的安全连接。
