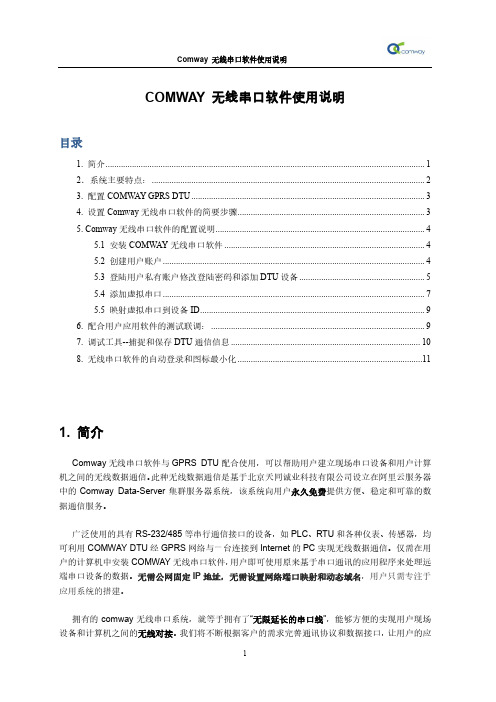

COMWAY 无线串口软件使用说明目录1. 简介 (1)2．系统主要特点： (2)3. 配置COMW AY GPRS DTU (3)4. 设置Comway无线串口软件的简要步骤 (3)5. Comway无线串口软件的配置说明 (4)5.1 安装COMW AY无线串口软件 (4)5.2 创建用户账户 (4)5.3 登陆用户私有账户修改登陆密码和添加DTU设备 (5)5.4 添加虚拟串口 (7)5.5 映射虚拟串口到设备ID (9)6. 配合用户应用软件的测试联调： (9)7. 调试工具--捕捉和保存DTU通信信息 (10)8. 无线串口软件的自动登录和图标最小化 (11)1. 简介Comway无线串口软件与GPRS DTU配合使用，可以帮助用户建立现场串口设备和用户计算机之间的无线数据通信。
此种无线数据通信是基于北京天同诚业科技有限公司设立在阿里云服务器中的Comway Data-Server集群服务器系统，该系统向用户永久免费提供方便、稳定和可靠的数据通信服务。
广泛使用的具有RS-232/485等串行通信接口的设备，如PLC、RTU和各种仪表、传感器，均可利用COMWAY DTU经GPRS网络与一台连接到Internet的PC实现无线数据通信。
仅需在用户的计算机中安装COMWAY无线串口软件，用户即可使用原来基于串口通讯的应用程序来处理远端串口设备的数据。
无需公网固定IP地址，无需设置网络端口映射和动态域名，用户只需专注于应用系统的搭建。
拥有的comway无线串口系统，就等于拥有了“无限延长的串口线”，能够方便的实现用户现场设备和计算机之间的无线对接。
我们将不断根据客户的需求完善通讯协议和数据接口，让用户的应用进一步“无线”扩展。
系统示意图2．系统主要特点：●计算机能上网就能与远端串口设备建立无线通信在任何一台可以访问internet的计算机上安装COMW AY无线串口软件均可与远端DTU连接的串口设备进行透明通信。
LED无线信息发布系统操作手册 V6.1目录第一章软件安装与登陆 (3)第二章操作界面简介 (4)第三章菜单说明 (5)3.1 主菜单栏 (5)3.2 系统 (6)3.3 指令 (6)3.4 管理 (8)3.5 个性化 (11)3.6帮助 (12)第四章各模块说明 (13)4.1 设备列表 (13)4.2 节目、指令管理 (14)4.2.1 节目草稿箱 (14)4.2.2 待审核节目 (21)4.2.3 发送中节目 (22)4.2.4 发送节目历史 (23)4.2.5 发送指令历史 (23)4.3 指令监控 (24)4.4 GPS操作 (24)第一章软件安装与登陆图1.1软件登陆界面打开安装光盘里的安装文件进行安装，安装完成后双击桌面快捷方式，进入软件登陆界面，如图1.1所示。
输入用户名和密码，登陆类型为“连接到服务器”，点击“设置”，弹出图1.2所示对话框。
输入图 1.2所示厂方默认的服务器地址和端口号，点击确定，再点登陆。
（如需记住密码，请勾选“记住密码”）图1.2 服务器设置第二章操作界面简介登陆成功后会出现图 2.1所示操作界面，软件操作界面主要包括：主菜单栏、设备列表、节目、指令管理和指令监控。
图2.1 软件操作界面第三章菜单说明3.1 主菜单栏主菜单栏主要用于对该软件和LED显示屏进行基本设置和管理，包括系统、指令、管理、个性化和帮助五大项。
3.2 系统系统下拉菜单中有“修改个人密码”和“退出”。
修改个人密码即为修改账号的密码，其设置界面如图 3.2.1，图3.2.1修改密码3.3 指令图3.3.1设备指令指令下拉菜单栏如图 3.2.1所示，有一系列对设备管理的命令：校时：使设备与PC的时间同步；打开屏幕：点亮显示屏；关闭屏幕：关闭显示屏；定时开关机：定时点亮和关闭显示屏；全部清除LED屏节目：清屏；删除指定节目：删除指定的屏上部分节目，如图 3.3.2；关闭插播信息：清除插播节目；取消报警信息：清除报警信息；设置屏参：根据显示屏的参数进行对应的设置，如屏宽、屏高、OE极性等，也可读取屏参数，如图 3.3.3。
本方案技术重点主要分为LED照明技术和Z igBee协议组网技术和GPRS远程传输技术。
设计了一种无线LED路灯远程控制系统，构建为底层为路灯控制节点，中间为中心传输节点，顶层计算机控制终端。
本设计硬件由atmage16、atmega128单片机，ZigBee sz05模块和sz11GPRS模块，和LED路灯灯头以及路灯电源相关器件组成，软件基于Delphi的上位机设计和基于c的下位机程序设计。
本设计旨在提供一种以ZigBee无线技术为主的城市路灯照明系统解决方案，目的是使设计低成本、高效能、全自动化的城市照明系统。
第一部分上位机使用说明中央控制中心为PC机,主要负责建立和管理路灯控制网络.PC机装有人机界面,适合监控人员操作.该PC机通过3G能上网,打开人机界面,即可进行网络连接和管理路灯。
主要功能包括:◆向中心控制节点发送控制命令，具体包括路灯开关，若是选择手动控制则可以直接发送亮度等级，可以根据需求采集数据光强、温度、电压电流。
若是选择自动控制那么中心控制节点自行对本路灯组进行24小时自动定时开关和调光控制,并且定时接受光强、温度、电压电流数据，这样可以将节省的功率随时上传以供观测。
一安装准备工作1、本无线路灯控制上位机不用安装，直接将应用程序拷贝到电脑适当位置，双击即可打开使用.2、在使用本系统之前，要确保电脑是开放相应端口且运行在公共网络上的一台电脑主机（或服务器），IP地址是指数据服务中心接入Internet获得公网的IP地址,此IP地址必须为合法的公网IP地址,如果使用内网的计算机来架设数据服务中心，必须在相应的代理网关上做NAT或者DMZ设置来开放数据服务中心所需要的通讯端口号。
这里有两种方式解决该问题。
（1）申请固定IP地址,在GPRS里面就设置成这个固定IP，每次上网连接的时候就都可以连接该台电脑的上位机程序。
（2）没有固定IP地址，但是该电脑能够运行在公共网络，每次连接上网IP 地址都会改变。
无线LED信息发布平台用户手册Date:2011年05月22日Version:2.0.0& CONFIDENTIALCopyright ©2012Wirled版权所有，保留一切权利。
未经本公司书面许可，任何单位和个人不能擅自摘抄、复制本书内容的部分或全部，并不能以任何形式传播。
由于产品版本升级或其它原因，本手册内容会不定期进行更新。
本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
二、平台特点：............................................... 错误!未定义书签。
三、行业应用：............................................... 错误!未定义书签。
四、使用说明................................................. 错误!未定义书签。
后台界面................................................ 错误!未定义书签。
参数设置................................................ 错误!未定义书签。
组别管理................................................ 错误!未定义书签。
设备管理................................................ 错误!未定义书签。
信息管理................................................ 错误!未定义书签。
发布文本................................................ 错误!未定义书签。
图片集.................................................. 错误!未定义书签。
卡莱特5A远程控制操作步骤卡莱特5A远程控制操作步骤一、远程控制环境1.被控制电脑与控制电脑必须连在一个局域网上2.被控制电脑与控制电脑都必须装LEDVISION软件3.如果用网卡发送，被控电脑需要有2张网卡，一张带大屏，一张连在局域网上，连局域网的网卡可以使百兆的；用发送卡的话只需要一张百兆网卡连局域网就行。
二、远程控制操作步骤1.首先确定被控电脑（带大屏的电脑）连局域网的IP地址，可以是自动获取，也可以是手动设置。
如被控电脑的IP地址是192.168.70.106。
2.被控电脑需要打开LEDVISION软件，在设置——软件设置里面在软件设置界面选择网络设置，将允许远程实时显示屏管理勾上，其他设置用默认点击保存即可。
3.设置好后,在控制屏幕下面选择远程实时显示屏管理出现如下窗口显示屏名称用默认,服务器IP地址输入被控电脑的IP地址,如192.168.70.106,其他用默认就行。
添加完成后点击右边的连接按钮会出现如下界面，已登录到主机，此时可进行连接远程连接电脑进行操作。
点击远程操作，可进入被控电脑的桌面，如下图可以对被控电脑进行各种远程操作。
如果出现如下状态确认IP地址正确的情况下，关掉被控电脑的防火墙和杀毒软件试试。
如果出现下面的状态请确定是否在被控电脑的软件设置——网络设置里面设置了用户名和密码，如果修改了用户名和密码请在添加屏幕的时候加上用户名和密码同时远程控制界面的发送指令、定时指令表、发送文件、发送目录、发送节目等菜单可在控制电脑上预先做好定时指令表和节目单，再向被控制电脑上直接发送。
发送完成后被控电脑上会直接开始播放。
三、远程控制环境4.被控制电脑与控制电脑必须连在一个局域网上5.被控制电脑与控制电脑都必须装LEDVISION软件6.如果用网卡发送，被控电脑需要有2张网卡，一张带大屏，一张连在局域网上，连局域网的网卡可以使百兆的；用发送卡的话只需要一张百兆网卡连局域网就行。
四、远程控制操作步骤4.首先确定被控电脑（带大屏的电脑）连局域网的IP地址，可以是自动获取，也可以是手动设置。
LED文字屏信息发送系统使用说明一、概述系统用于对LED文字屏信息的发送控制，用计算机将文本文件或图形文件进行处理，并发送到LED文字屏中，让其显示。
二、环境硬件需要有一个空（没的任何设备使用）的串口，软件要在32位Windows（如Windows 98、Windows 2000）系统下使用。
三、安装和卸载将软盘中的程序目录复制到本地磁盘，卸载时将这个目录删除。
四、软件使用1、界面双击“thgf.exe”，出现下面的界面2、功能简介“发送\文字屏排版”在内容编辑栏内输入要发送的内容，也可将现有的文件载入到其中进行编辑。
编辑完成后，请先按“存盘”将编辑栏内的内容保存到一个文本文件中，如下：在“文件名”内输入要保存的文件名，如：send.txt。
点击“保存”。
保存完后，“发送”按钮将变成可操作状态，单击“发送”，则可将输入的内容发送到条屏上。
现对窗口中的其它参数进行说明：时间状态：选中显示时间广告类型：要发送的内容作为什么样的广告发送，点击向下箭头，你将会发现有4种广告类型，其中：常驻广告：将广告内容写入Flash中，可常久保存在LED文字屏中。
暂住广告：在不断电的情况下，其内容可保存在LED文字屏中。
引入方式：要发送的广告是以什么样的方式出现。
有多种方式提供选取。
引出方式：要发送的广告是以什么样的方式消失。
有多种方式提供选取。
停留时间：要发送的广告在LED文字屏上显示多长时间，指每一幕。
如果为滚动方式为滚动速度。
屏号：系统可以控制多个屏，第个屏都有一个编号。
它后面有四个参数：地址：指屏号对应LED文字屏的物理地址。
列数：指屏号对应LED文字屏有多少列。
颜色：指屏号对应LED文字屏是多少色。
这四个参数都不可编辑，要在配置中将其配置好。
另：在文件编辑时可在其中加入几个参数用于改变字体的颜色和大小。
参数说明&r 默认值，小红字体&R 大红字体&g 小绿字体&G 大绿字体&y 小黄字体&Y 大黄字体&h 小花字体&H 大花字体“发送\BMP文件发送”在“发送“下有一个”BMP文件发送“，打开它：在此用户可以发送所要显示的BMP文件（只能是单色或16色）。
LED路灯远程控制系统使用说明一、产品概述LED路灯远程控制系统是一种基于无线通信技术和云平台的智能照明管理系统。
该系统可以实现对LED路灯进行远程监控、亮度调节、定时开关、故障报警等功能。
本使用说明将介绍系统的硬件组成、软件操作流程以及使用注意事项。
二、产品硬件组成1.控制器：用于和云平台进行通信，获取指令并发送给LED路灯。
控制器具有无线通信模块、数据处理芯片和存储器。
2.LED路灯：采用LED光源的路灯，可以实现亮度调节和远程控制功能。
LED路灯需与控制器进行无线通信连接。
3. 云平台：用于管理LED路灯远程控制系统，可通过手机App或者电脑端网页进行操作。
三、软件操作流程1.安装APP或登录网页2.注册账号首次使用系统时，用户需要注册一个账号，并完成账号的绑定认证。
3.添加控制器用户需要通过添加控制器的功能，将控制器与自己的账号绑定。
绑定过程中，需要输入控制器的序列号等相关信息。
4.绑定LED路灯完成控制器添加后，用户可以通过绑定LED路灯将路灯与自己的账号关联起来。
绑定过程中，需要输入路灯的序列号等相关信息。
5.远程控制完成路灯绑定后，用户可以通过云平台的控制界面，实现对路灯的远程控制。
包括亮度调节、定时开关、故障报警等功能。
6.系统监控用户可以通过云平台的监控界面，实时查看LED路灯的工作状态、亮度情况、电量剩余等信息。
四、使用注意事项1.安全使用：绝对禁止将控制器或路灯与水等液体接触，避免发生短路、电击等事故。
2.确保通信连接：在使用远程控制功能前，确保控制器和路灯之间的通信连接正常，信号强度良好。
3.定期维护：LED路灯需要定期进行维护，如清洁灯具、检查电缆连接情况等，以保持正常的工作状态。
4.节能环保：在实际使用时，应根据实际需求和使用环境合理设置路灯的亮度，避免造成能源的浪费。
5.注意隐私保护：使用该系统时，请注意个人信息的保护，避免将账号密码泄露给他人，以保护个人隐私安全。
概述：LED显示屏是一种向大众传播信息的显示媒体,它的使用使信息传播更加快捷,正在被广大群众所接受,因此要求显示屏安装的位置可任意改变,这就给显示屏的信息传送提出了一个崭新的课题：既远程通讯问题。
在一套各项技术指标优异、功能齐全的LED显示屏系统中，远程通讯部分可谓举足轻重，随着通讯技术的发展及不同客户的需求，选取好一种通讯方案很有可能成为您方案中的点睛之笔！万维科技根据多年的测控通讯产品应用经验，针对本系统及最终用户需求通讯方式的特点，提出以下几种解决方案，让您的系统迅速增值！具体可分为有线解决方案、无线解决方案两种：无线解决方案：GPRS/CDMA DTU数传模块通讯解决方案无线网桥通讯解决方案有线解决方案：TCP/IP（网络）通讯解决方案传专线MODEM解决方案拨号MODEM解决方案基于传统的RS485/422总线通讯方式增强型解决方案一、GPRS/CDMA DTU无线数传模块通讯解决方案：拓朴简图如下：方案简要说明：数据中心要有INTERNET 接入，即要能上公网。
因为上位机GPRS/CDMA 服务器软件是从TCP端口下转发从远端传上为一数据因此必须有一个固定IP地址。
此时也有两种情况；第一种是数据中心计算机采用公网固定IP；方案简要说明：只需在每个LED屏加一台工业级MODEM，中心端根据数量多少可以放多台或一台MODEM POOL，就样就可以很方便的实现远程通讯。
方案特点：1）不用专站布线，降低施工难度。
2）低不分区域、只有有电话的地方即可。
3）费用低，维护简单。
4）需上位机软件支持MODEM通讯方式。
方案延伸：如通讯控制点不多，又能方便布线，可选择专线MODEM方式，拓朴同上。
特点：1）不占有电话线资源，不会产生其它费用。
2）稳定、可靠，便于维护。
四、RS232/485/422增强型解决方案拓朴简图方案说明：在众多通讯解决方案中，RS232/422中继远传方案在一定范围内应用还是很广泛。
LED远程无线发布系统LED广告联播操作手册（详细版v8.2）（1）LED广告联播操作手册 V8.2目录第一章软件安装与登陆 (3)第二章操作界面简介 (4)第三章菜单说明 (5)3.1 主菜单栏 (5)3.2 系统 (5)3.3 指令 (6)3.4 管理 (11)3.5 个性化 (14)3.6报表 (14)3.7拓展 (15)3.8帮助 (15)第四章各模块说明 (16)4.1 设备列表 (16)4.2 节目、指令管理 (17)4.2.1 节目草稿箱 (17)4.2.2 待审核节目 (24)4.2.3 发送中节目 (25)4.2.4 发送节目历史 (26)4.2.5 发送指令历史 (26)4.3 指令监控 (27)第一章软件安装与登陆图1.1软件登陆界面打开安装光盘里的安装文件进行安装，安装完成后双击桌面快捷方式，进入软件登陆界面，如图1.1所示。
输入用户名和密码，登陆类型为“连接到服务器”，点击“设置”，弹出图1.2所示对话框。
输入图1.2所示厂方默认的服务器地址和端口号，点击确定，再点登陆。
（如需记住密码，请勾选“记住密码”）图1.2 服务器设置第二章操作界面简介登陆成功后会出现图2.1所示操作界面，软件操作界面主要包括：主菜单栏、设备列表、节目、指令管理和指令监控。
图2.1 软件操作界面第三章菜单说明3.1 主菜单栏主菜单栏主要用于对该软件和LED显示屏进行基本设置和管理，包括系统、指令、管理、个性化和帮助五大项。
3.2 系统系统下拉菜单中有“修改个人密码”和“退出”。
修改个人密码即为修改账号的密码，其设置界面如图3.2.1，图3.2.1修改密码3.3 指令图3.3.1设备指令指令下拉菜单栏如图3.2.1所示，有一系列对设备管理的命令：1、校时：使设备与服务器的时间同步；2、打开屏幕：点亮显示屏；关闭屏幕：关闭显示屏；3、定时开关机：定时点亮和关闭显示屏，如图3.3.2所示打开显示屏时间：15:50,关闭显示屏时间：17:00；图3.3.2定时开关机4、同步设置：多用于车载显示屏，使多台显示设备显示内容同步，即同步多台显示屏上同一条节目开始播放时间和结束时间；以下为操作步骤：（1）、选择“指令”中的“同步设置”弹出图3.3.3同步设置界面，模式选择“同步模式”，时间片长度：5，注：时间片长度一般默认为5，即每5s校准多个显示屏时间，每5s同步多个显示屏播放内容。
COMWAY LED屏GPRS无线发布系统说明
LED屏作为一种全新的信息媒体，已在各行各业被广泛应用。
LED屏 的信息发布多是在计算机上通过LED节目编辑软件编辑生成节目，然后利用串口数据线或局域网发布到LED 屏上，安装需要进行麻烦的布线，而且不易实现在中心点同时远程管理多个LED屏，难以保证信息的及时更新和同步发布。
北京天同诚业科技有限公司开发的COMWAY LED屏远程GPRS发布系统，可以为用户方便地搭建一个无需安装布线、通讯实时、费用低廉的远程无线LED信息发布系统，并已经在出租车及公共汽车车载屏、小区条文屏、连锁店门楣屏和银行电信广告行业等领域得以广泛应用。
一、系统组成：
通过COMWAY GPRS DTU WG-8010 和COMWAY DATA SERVER服务器即可建立远程无线LED 信息发布系统，包括系统前端设备和控制后台，前端设备包括LED显示屏、LED显示屏控制卡、WG-8010 GPRS DTU，控制后台则包括COMWAY DATA-SERVER通讯服务器和安装于用户端计算机的LED屏信息发布软件。
系统示意图：
二、系统主要特点：
1、专业的集群服务器系统可以无限扩展；多服务器备份系统，可以保证系统的冗余稳
定；天同诚业公司承诺用户终身免费使用基本LED屏发布功能，无需固定IP地址，不必费神网络端口映射，随时随地上网即可完成LED屏信息的发布。
2、稳定可靠的GRPS DTU：可以在-30到70℃正常工作的，具备完善的可靠性保障机制，
DTU检测到链路断线即会自动重连。
3、强大的系统自检测恢复能力：可以通过刷新随时监测GRPS DTU的GSM信号强度；用
户可以采用将DTU踢出的功能实现DTU重启和重连；如节目发送失败，系统会提示客户发送失败原因，方便用户重点检查故障环节（LED控制卡或GPRS DTU）。
4、方便完善的发布系统：可以通过群发（CTRL+A）和单独选择（CTRL+鼠标点击选择）
需要发布的LED屏来完成信息的及时发布，为用户带来“无线”的享受。
5、专业的节目编辑软件：直接调用LED控制卡原厂的节目编辑软件，为客户提供专业
的编辑环境。
6、覆盖市场所有大小和类型的单双色LED屏：支持上海灵信全系列单双色LED控制卡，
覆盖各种大小和类型（P10，P16等）的单双色屏。
7、支持各种LED屏的特殊功能:支持节目的定时发送和系统校时；支持温度屏、噪音屏
和湿度屏，可以自由分区。
8、可以帮助客户建立独立的数据通讯服务器，满足客户的定制需求
9、最优性价比的LED发布系统：每个屏只需要配上一个COMWAY GPRS DTU （型号为
WG-8010-232）和一个灵信的LED控制卡即可实现无线远程发布。
三、LED屏硬件连接：
3线交叉串口连接线用于连接COMWAY WG-8010 DTU和LED显示屏控制卡
一条可连接LED显示屏控制卡和LED显示屏的接口总线
一个开通GPRS上网功能（支持CMNET或UNINET功能）的SIM卡
一台可连接到Internet的电脑，安装LED屏信息发布软件
LED屏硬件连接如下图：
四、系统配置和节目发布过程：
1、COMWAY LED无线发布系统工作流程图：
2、配置COMWAY GPRS DTU
如下图在COMWAY GPRS DTU随机带的配置软件中配置COMWAY DATA-SERVER服务器域名地址： 端口号：9000
如下图配置数据传输协议，在GPRS DTU配置程序中选择comway协议。
3、运行comway led客户端发布软件和建立用户账户：
运行comway Led客户端发布软件首先
会出现如右侧界面。
用户名888888和密码666666是天同
诚业公司提供的公开测试账户，COMWAY
GPRS DTU WG-8010按照上述配置域名地址
和TCP端口号后，将自动连接到COMWAY
DATA SERVER，此时DTU上的Pwr和Lnk
灯同时常亮表示已经连接服务器成功,未添加到用户私有账户的DTU将自动显示在此公开测试账户中。
用户可以点击开户按钮来新建自
己的私有账户，点击开户后会出现如
右侧界面。
用户填写真实的邮件地址并点击
确定按钮，系统即会自动将用户密码
发送到其用户的邮箱中。
如用户忘记密码可以点击忘记密码按钮，并填写一个真实的邮件地址，即可收到新的密码，并将以此邮件地址作为新的注册ID来使用。
4、在用户私有账户中添加DTU设备
用户通过用户认证后，进入如下系统界面，需要在此界面中任意空白位置点击鼠标右键来修改账户密码和添加本账户管理的DTU设备。
点击更改密码即可更改本账户的用户密码。
点击DTU添加即可添加本账户管理的DTU
设备，将DTU侧面的产品序列号(见下图)添加
到如右图的DTU编号文本框中，并可以编写易
于用户识别的DTU名字（如按照Led屏安装地
点和具体位置来编写名称）。
DTU的添加需要在DTU处于offline的状态下进行。
输入DTU编号必须与DTU的产品序列号唯一对应，否则DTU无法正确完成登录到添加的用户账户中，将只显示在用户名为888888的公开测试账户中。
如果用户在添加DTU后，未能在其账户界面发现所添加的DTU，请登录用户名为888888测试账户查找，通常是DTU编号输入错误所致。
要添加到私有账户中，需要首先在8888888测试账户中删除此DTU，并在自己的账户中重新添加。
删除用户账户或公开测试账户中的DTU，同样需要在DTU处于offline的状态下进行。
正确添加DTU并连接上线后其状态如下图：
5、远程设置LED控制卡的屏幕参数：
首先编辑需要发布的节目内容，通过选择铅笔状图标，进入灵信3.1节
目编辑软件生成节目内容，如下图。
第一步设置屏幕参数，屏参设置密码888
第二步设置通讯模式为网络通讯和IP地址为：127.0.0.1。
第三步点击“设置屏参”按钮，系统会显示屏参设置成功如下图
第四步，当所有在线DTU的发布内容栏目出现New，意味着有需要发布的新内容（发布屏参也相当于发布节目）。
用户可以根据账户中的屏幕的情况选择逐个或群发来设置屏参，如果账户中所有LED屏的大小和类型完全一致，可以选择群发来一次性完成屏参的发布，即键入组合键CTRL+A，然后点击鼠标右键的节目发布来完成；如果账户中的LED屏大小和类型不完全一致，则只能逐个发布屏参，即键入组合键CTRL+鼠标选中的DTU，然后点击鼠标右键的节目发布来完成。
发送屏参成功后，DTU的发布内容栏会显示success，LED屏会显示正确的屏参数据。
6、编辑需要发布的Led节目：
按照灵信软件编辑用户需要发布的节目内容并点击发送按钮，如发送成功则在界面的最下方显示，如下图。
此时COMWAY LED发布软件会收到新的节目内容，并在发布结果栏目中显示new，且所有在线DTU均显示绿色。
如用户选择群发节目，用户可通过组合键CRTL+A，选中所有DTU，包括在线和不在线的DTU，然后单击鼠标右键选中“发布节目”即可完成节目的群发。
如用户选择给一些特定的屏或单独给某个屏发布节目，可以通过组合键SHIFT+鼠标点击或CTRL+鼠标点击来选中需要发布节目的DTU，然后单击鼠标右键选中“发布节目”即可完成节目的发布。
只有在线的DTU将节目正确发送到LED控制卡后，在发布结果栏目中会显示“SUCCESS”，否则会显示“FAIL”。
发送节目失败通常是由于LED控制卡与GPRS DTU的连接问题或者是GPRS DTU的GSM信号强度的问题所致，可能的发送失败的原因在发布软件的下部系统信息栏中会提示用户，便于用户据此重点检查相关环节。
7、发布系统显示信息的归类检索和GSM信号的检测
COMWAY LED发布系统客户端的显示信息界面是类似EXCEL的表格界面，用户可以通过点击每列的标题栏对于显示的内容进行归类，例如点击“状态”栏可以将online的DTU和offline的DTU分类显示；如果用户将DTU名字有序命名，点击“名字”栏目可以方便的将名字相近的DTU分类显示，有利于用户在一个账户中方便的分类发布和管理众多的LED屏。
当远端GPRS DTU登录到发布系统后，会立即显示其当地的GSM信号的强度。
用户需
要了解GPRS DTU实时的GSM信号强度可以通过点击刷新按钮来更新信号强度信息。
信号强度数值在15-30，说明GSM信号非常好；信号强度数值在10-15，说明GSM信号较弱；信号强度数值在0-10，说明GSM信号差，通常需要检查天线的连接或更换DTU放置的位置。
