微机原理及接口技术实验一、实验目的本实验旨在通过学习微机原理和接口技术，了解和掌握微机系统的基本原理和接口技术的应用，培养学生对微机系统的认识和实践操作能力。
二、实验内容1. 微型计算机系统设计与搭建2. 微机输入输出接口技术应用实验3. 微机总线技术应用实验4. 微机存储器技术应用实验5. 微型计算机中断和DMA技术应用实验三、实验原理1. 微型计算机系统设计与搭建微型计算机主要由中央处理器、存储器、输入输出设备和总线组成。
本实验通过选择适当的芯片、电路连接和控制程序设计，实现一个基本的微型计算机系统。
2. 微机输入输出接口技术应用实验输入输出是微型计算机的重要组成部分，通过实验学习各种输入输出接口的原理和使用方法，并进行实际应用。
3. 微机总线技术应用实验总线是微型计算机各个部件之间传送数据和控制信息的公共通信路径。
通过实验学习总线的分类、结构和时序要求，掌握总线的实际应用。
4. 微机存储器技术应用实验存储器是微型计算机中存储数据和程序的重要设备。
通过实验学习不同类型存储器的原理和应用，掌握存储器的选择和使用。
5. 微型计算机中断和DMA技术应用实验中断和直接存储器访问（DMA）是微型计算机连接外部设备的重要技术。
通过实验学习中断和DMA的工作原理，掌握中断和DMA的应用方法。
四、实验步骤1. 根据实验要求，设计并搭建微型计算机系统；2. 连接输入输出设备，并编写控制程序；3. 进行输入输出接口技术应用实验，如串行通信、并行通信等；4. 进行总线技术应用实验，如总线传输数据测试等；5. 进行存储器技术应用实验，如读写存储器数据等；6. 进行中断和DMA技术应用实验，如中断服务程序编写等；7. 完成相关实验报告并进行总结。
五、实验设备和材料1. 微型计算机实验箱、电源适配器；2. 8051单片机、存储器芯片、输入输出芯片，如74HC164等；3. LED数码管、LCD液晶显示器、键盘、计算器等输入输出设备；4. 可编程芯片编程器、逻辑分析仪等实验设备。
微机原理及接口技术论文(2)推荐文章无人驾驶技术原理论文优秀范文热度：微机控制技术论文热度：微机接口技术论文热度：微机测控技术论文热度：微机继电保护技术论文热度：微机原理及接口技术论文篇二“微机原理及接口技术”课程建设与实践初探摘要：针对“微机原理”课程教学内容多、实践性强、技术更新快等特点，为了提高了教学质量，实现了良好的教学效果，从教学内容、教学手段、实验教学及考核方式等几个主要方面对“微机原理”课程建设进行了探讨，对提高教学质量和效果做了一些有益的尝试研究。
关键词：微机原理;全程式考核;PBL教学法作者简介：张志伟(1977-)，女，河北卢龙人，河北工业大学信息工程学院，讲师;马杰(1978-)，男，回族，山东泰安人，河北工业大学信息工程学院，副教授。
(天津?300410)基金项目：本文系国家自然科学基金(项目编号：60972106)、天津市自然科学基金(项目编号：11JCYBJC00900)、河北工业大学2012年教研立项“模式识别双语教学平台建设”重点项目资助的研究成果。
中图分类号：G642.0 文献标识码：A 文章编号：1007-0079(2012)20-0055-02“微机原理”是电子信息及计算机专业一门非常重要的专业基础课，该课程以Intelx86为主线，系统介绍了微型计算机的工作原理、硬件组成、汇编语言和接口技术等方面的内容，重点培养学生对微型计算机硬件系统的整体认识及软硬件的分析设计能力。
学生学好这门课不仅能为后续课程打好坚实基础，更会提高他们的就业竞争力。
“微机原理”课程教学量大，实践环节多，在教学实践中学生普遍反映该门课程较难，因此，大力推进该课程的教学改革，着重培养学生的应用能力和创新能力，对于提高“微机原理”课程的教学质量和人才培养质量具有十分重要的意义。
一、教学中存在的问题“微机原理与接口技术”是各高校电子信息、通信类专业的一门必修课程，也是一门具有近三十年历史的课程，同时是一门技术更新快、应用范围广、信息量大，对基础性、先进性和前沿性都有很高要求的课程。

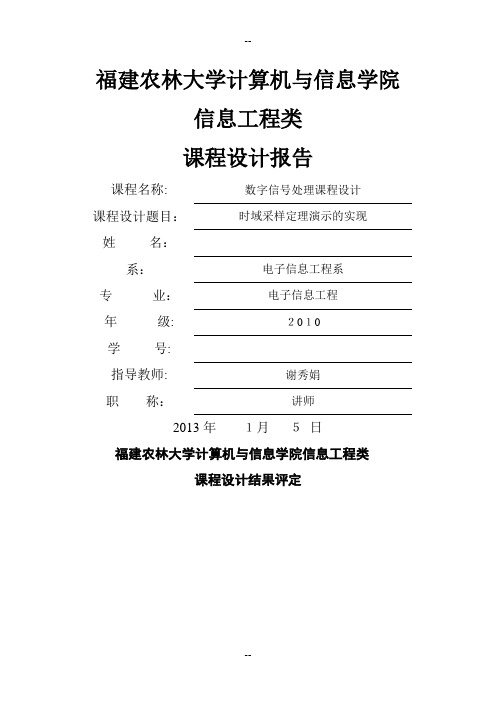

福建农林大学计算机与信息学院信息工程类课程设计报告课程名称:数字信号处理课程设计课程设计题目：时域采样定理演示的实现姓名：系：电子信息工程系专业：电子信息工程年级:２0１0学号:指导教师: 谢秀娟职称：讲师2013年１月５日福建农林大学计算机与信息学院信息工程类课程设计结果评定目录1．课程设计的目的 (4)2.课程设计的要求 (4)3.课程设计报告内容 (4)3.１信号的频谱分析 (4)3．2动态演示采样过程……………………………………………５３.３分析频谱 (9)3.４设计数字滤波器并画出频率响应 (10)３．5用滤波器对非带限信号进行滤波………………………………１0４.结果分析与总结……………………………………………………１1５.参考文献 (10)课程设计题目名称1.课程设计的目的综合运用数字信号处理的理论知识进行频谱分析和滤波器设计，通过理论推导得出相应结论，再利用MATLAB作为编程工具进行计算机实现,从而加深对所学知识的理解。
